1.Flange-法兰：
1.1高颈法兰-对焊法兰（Weld Neck Flange）——WNF
指带颈的并有圆管过渡的并与管子对焊连接的法兰。
对焊法兰就是两个大口径管道的连接装置,通常是两个法兰片加若干紧固螺栓，它的塑性好强度低，加入适量碳元素后就会变得坚硬，塑性降低强度增强。它的连接有可能需要承受很高抗拉，抗压，抗扭，抗剪强度。对焊法兰的取材方便，制造简单，成本低，使用广泛，但刚性较差，因此不得用于有供需，易燃，易爆和较高真空度要求的化工工艺配管系统和高度,极度危害的场合。密封面型式有平面和突面。对焊法兰的焊条消耗多,经不起高温,高压,反复弯曲和温度波动的作用。
对焊法兰 高颈法兰-整体法兰-Integral Flange(Long Weld Neck Flange) 适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，优点是价格比较便宜，公称压力不超过2.5MPa ；也用于输送价格昂贵、易燃、易爆介质的管路上，公称压力在PN16MPa 左右。
1.2滑动法兰/滑套法兰/带颈平焊法兰（Slip On Flange）——SO
1.3板式平焊法兰、平板法兰（Plate Flange）——PL
板法兰通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西.
1.4盲板法兰&法兰盖(Blind Flange)——BL Flange
1.5 呈插法兰(Socket Weld Flange)——SW
1.6 螺纹法兰(Threaded Flange)
1.7 松套法兰Loose Flange(Lap Joint Flange)
法兰圈松套和翻边短节组合使用。常用作连接是材料的变更
1.8 孔板法兰orifice flange
1.9 眼睛法兰、8字盲法兰Spectacle Flange、figure-8 blind flange
盲板用于隔断管道，在安装阶段和大修期间经常用到。
8字盲板与盲板相比，在切换操作时（即管道开通或关闭时），不需要拿下，只需调换端面即可。
Introduce：A spectacle blind is often made from two metal discs that are attached to each other by a small section of steel. The shape is similar to a pair of glasses or "spectacles" - hence the name spectacle blind. One end of the blind will have an opening to allow flow through the pipe during operation and the other end is solid to block flow during maintenance. They are generally installed as a permanent device to separate process piping systems."
应用领域：Oil, gas,chemical industry, water conservancy, electric power, boiler, machinery, metallurgy, sanitary construction etc.Natural gas,chemical,petroleum,ship building,marine,paper making, metallurgy, electric, power, boiler , etc.
化工、石油化工、医药、染化、船舶、发电、天然气、煤气、冶金等
HG/T 20592 ～20635-2009 钢制管法兰、垫片、紧固件-- 表3.1.1 法兰类型代号 法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。如下表： 法兰类型代号法兰类型 PL 板式平焊法兰 SO 带颈平焊法兰 WN 带颈对焊法兰 IF 整体法兰 SW 承插焊法兰 Th 螺纹法兰 PJ/SE 对焊环松套法兰 PJ/RJ 平焊环松套法兰 BL 法兰盖 BL(S) 衬里法兰盖 法兰类型图形如图： HG/T 20592 ～20635-2009 密封面型式及其代号
密封面型式 突面 凹面 凸面 榫面 槽面 全平面 环连接面 代号 RF FM M T G FF RJ HG/T 20592 ～ 20635-2009 表 3.2.2 各种法兰的密封面型式及其使用范围 法兰类型 密封面型 式 公称压力 PN 2.5 6 10 16 25 40 63 100 160 板式平焊法兰 (PL) 突面 (RF) DN10-DN2000 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 - - - 全平面 DN10-DN2000 DN10-DN600 DN10-DN600 DN10-DN600 - - - - - (FF) 突面 (RF) - DN10-DN300 带颈平焊法兰 (SO) 凹面 (FM) 凸面 (M) 榫面 (T) 槽面 (G) - - - - DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 - - - 全平面 - DN10-DN300 DN10-DN600 - - - - - (FF) 突面 (RF) - - DN10-DN2000 DN10-DN600 DN10-DN600 DN10-DN400 DN10-DN350 DN10-DN300 带颈对焊法兰 凹面 (FM) - - DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN400 DN10-DN350 DN10-DN300 (WN) 凸面 (M) 榫面 CT) - - DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN400 DN10-DN350 DN10-DN300 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 - - - DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 - - -
法兰标准的区别与应用 无论执行何种标准，法兰自身只有两个体系即： 欧洲体系PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0 美洲体系PN2.0（CLASS150）、5.0（CLASS300）、11.0（CLASS600）、15.0（CLASS900）、26.0（CLASS1500）42.0（CLASS2500） 目前2000版的国标法兰全部涵概了这两大体系的标准，完全能满足设计要求。仅在德国法兰压力超过PN16.0MPa以上的须执行苏尔寿标准。 法兰焊端外径（钢管外径）也叫管口外径为两大系列即：系列Ⅰ和系列Ⅱ或叫A 系列和B系列（化工部称谓）。 美洲体系均为系列Ⅰ或A系列法兰（俗称英制管），欧洲系列则采用系列Ⅰ和Ⅱ或B系列（俗称米制管），确切的说系列Ⅱ只适用于执行机械部（JB）标准的法兰。 HG化工部法兰标准是我国最早完整地概括了法兰的两大系列的标准。 SH石油化工部法兰就SH3406-92来看完全执行美洲体系。 JB机械部法兰比较另类，执行的是米制管系列标准，基本属于欧洲体系。 德国法兰标准属于欧洲体系，完全可以和国家法兰标准通用。 88版与2000版法兰的主要区别在于： 1.以法兰压力来划分标准编号改为以法兰类型来编号； 2.除环连接面法兰外的各密封面厚度f由原来的3、4、5等尺寸一律靠向美洲体系 的尺寸（0.06和0.25in）2（CLASS150、300）和7（CLASS600~2500）；密封面直径部分相差1~4mm； 3.欧洲体系中的公称通经DN450、500、600三规格中的厚度比2000版的厚度小 2~12； 4.螺栓孔径原20—18（M18—M16）、30—29.5、33—32.5、36—3 5.5、52——51、 56—55、62—60、70—68； 5.其它如法兰颈部直径N值有的增加或变小，但变值不是很大，设计者酌情考虑。
常见法兰种类及代号
密封面型式及其代号 举例一：HG/T20592-2009 PL100(B)-16 RF 304 注释: HG/T20592-2009……………………….产品标准PL……………………………………….产品规格-板式平焊法兰100………………………………………公称尺寸(B)……………………………………….产品系列16………………………………………..压力等级 RF ……………………………………….密封面型式304……………………………………….产品材质
举例二：HG/T20592-2009 SO80(B)-16 RF 304 注释： HG/T20592-2009………………………..产品标准SO……………………………………….产品类型-带颈平焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式304………………………………………产品材质 举例三：HG/T20592-2009 WN80(B)-16 RF SCH40S 304 注释： HG/T20592-2009………………………..产品标准WN……………………………………….产品类型-带颈对焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式 SCH40S…………………………………..公称壁厚304……………………………………….产品材质
精心整理 常见法兰种类及代号 PL……………………………………….产品规格-板式平焊法兰100………………………………………公称尺寸 (B)……………………………………….产品系列 16………………………………………..压力等级 RF……………………………………….密封面型式 304……………………………………….产品材质 举例二：HG/T20592-2009SO80(B)-16RF304 注释： HG/T20592-2009………………………..产品标准
SO……………………………………….产品类型-带颈平焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级RF……………………………………….密封面型式304………………………………………产品材质 举例三：HG/T20592-2009WN80(B)-16RFSCH40S304 注释： HG/T20592-2009………………………..产品标准WN……………………………………….产品类型-带颈对焊法兰80…………………………………………公称尺寸 (B) 16 RF SCH40S 304 注释： SW 80 (B) 16 RF 304 注释： PJ/SE 80 (B) 16 RF……………………………………….密封面型式304……………………………………….产品材质 HG/T20592-2009SE80-16RFS=5304 注释： HG/T20592-2009………………………..产品标准SE………………………………………...产品类型-对焊环80…………………………………………公称尺寸16…………………………………………压力等级RF……………………………………….密封面型式 S=5……………………………………….产品壁厚（客户提供数值）304……………………………………….产品材质
法兰选用的一般原则 一、法兰的分类及适用范围： 上图给出了法兰分类的总的情况，下面来详细的看一下各类法兰。 按整体性质程度分类： （一）整体法兰 １．平焊法兰（图(a)、(b)）法兰盘焊接在设备筒体或管道上，制造容易，应用广泛，但刚性较差。法兰受力后，法兰盘的矩形截面发生微小转动，见下图，与法兰相联的筒壁或管壁随着发生弯曲变形。于是在法兰附近筒壁的截面上，将产生附加的弯曲应力。所以平焊法兰适用的压力范围较低（PN<4.0MPa）。 ２．对焊法兰（图(c)）对焊法兰又称高颈法兰或长颈法兰。颈的存在提高了法兰的刚性，同时由于颈的根部厚度比筒体厚，所以降低了根部的弯曲应力。此外，法兰与筒体（或管壁）的联接是对接焊缝，比平焊法兰的角焊缝强度好，故对焊法兰适用于压力、温度较高或设备直径较大的场合。对毒性为高度或极度危害介质、温度较高和三类压力容器上都应尽量采用带颈对焊管法兰，而不采用普通的平焊法兰。对于真空或密封要求极为严格的连接,可以采用法兰加焊唇焊死结构。
（二）松式法兰 松式法兰的特点是法兰未能有效地与容器或管道连接成一整体，不具有整体式连接的同等强度，如上图所示。由于法兰盘可以采用与设备或管道不同的材料制造，因此这种法兰适用于铜制、铝制、陶瓷、石墨及其非金属材料的设备或管道上。另外，这种法兰受力后不会对筒体或管道产生附加的弯曲应力，这也是它的一个优点，但一般只适用于压力较低的场合。 （三）任意式法兰 任意式法兰其整体性介于整体法兰和松式法兰之间，包括未焊透的焊接法兰。 按形状： 圆形法兰是最常见的，方形法兰有利于把管子排列紧凑，椭圆形法兰通常用于阀门和小直径的高压管子上。

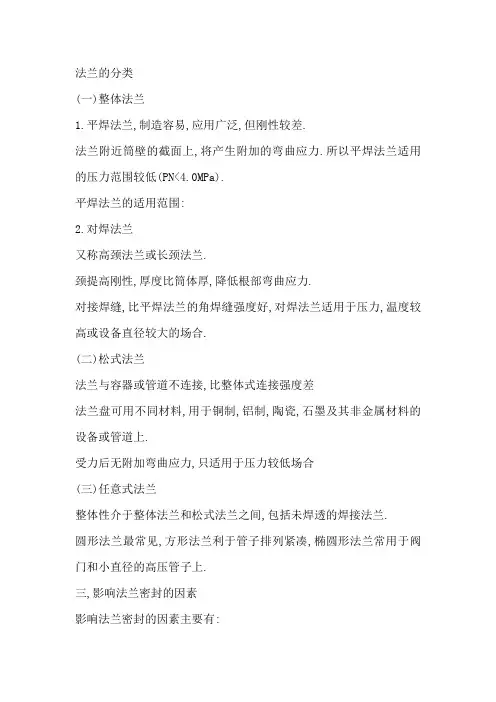

法兰的分类 (一)整体法兰 1.平焊法兰,制造容易,应用广泛,但刚性较差. 法兰附近筒壁的截面上,将产生附加的弯曲应力.所以平焊法兰适用的压力范围较低(PN<4.0MPa). 平焊法兰的适用范围: 2.对焊法兰 又称高颈法兰或长颈法兰. 颈提高刚性,厚度比筒体厚,降低根部弯曲应力. 对接焊缝,比平焊法兰的角焊缝强度好,对焊法兰适用于压力,温度较高或设备直径较大的场合. (二)松式法兰 法兰与容器或管道不连接,比整体式连接强度差 法兰盘可用不同材料,用于铜制,铝制,陶瓷,石墨及其非金属材料的设备或管道上. 受力后无附加弯曲应力,只适用于压力较低场合 (三)任意式法兰 整体性介于整体法兰和松式法兰之间,包括未焊透的焊接法兰. 圆形法兰最常见,方形法兰利于管子排列紧凑,椭圆形法兰常用于阀门和小直径的高压管子上. 三,影响法兰密封的因素 影响法兰密封的因素主要有:
螺栓预紧力; 密封面型式; 垫片性能; 法兰刚度; 操作条件. 一螺栓预紧力 螺栓预紧力是影响密封一个重要因素. 预紧力使垫片压紧并实现初始密封. 预紧力过大则垫片被压坏或挤出. 预紧力通过法兰密封面传递给垫片,良好的密封,必须使预紧力均匀地作用于垫片. 当需要预紧力一定时,采取增加螺栓个数,减小螺栓直径对密封有利二密封面 法兰联接密封性能与密封面型式有关,密封面型式选择,主要考虑压力,温度,介质. 压力容器和管道中常用的法兰密封面型式和特点: 1,突面(RF) 光滑平面,可车制密纹水线.结构简单,加工方便,便于进行防腐衬里. 接触面积大,预紧时垫片容易往两边挤,不易压紧. 2,凹凸面(MFM) 凸面和凹面相配合,凹面上放置垫片,防止垫片被挤出,适用于压力较高.
常见法兰种类及代号 密封面型式及其代号 举例一：HG/T20592-2009 PL100(B)-16 RF 304
注释: HG/T20592-2009……………………….产品标准PL……………………………………….产品规格-板式平焊法兰100………………………………………公称尺寸(B)……………………………………….产品系列16………………………………………..压力等级 RF ……………………………………….密封面型式304……………………………………….产品材质 举例二：HG/T20592-2009 SO80(B)-16 RF 304 注释： HG/T20592-2009………………………..产品标准SO……………………………………….产品类型-带颈平焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式
举例三：HG/T20592-2009 WN80(B)-16 RF SCH40S 304 注释： HG/T20592-2009………………………..产品标准WN……………………………………….产品类型-带颈对焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式 SCH40S…………………………………..公称壁厚304……………………………………….产品材质 举例四：HG/T20592-2009 SW80(B)-16 RF 304 注释： HG/T20592-2009………………………..产品标准SW……………………………………….产品类型-承插焊法兰80…………………………………………公称尺寸

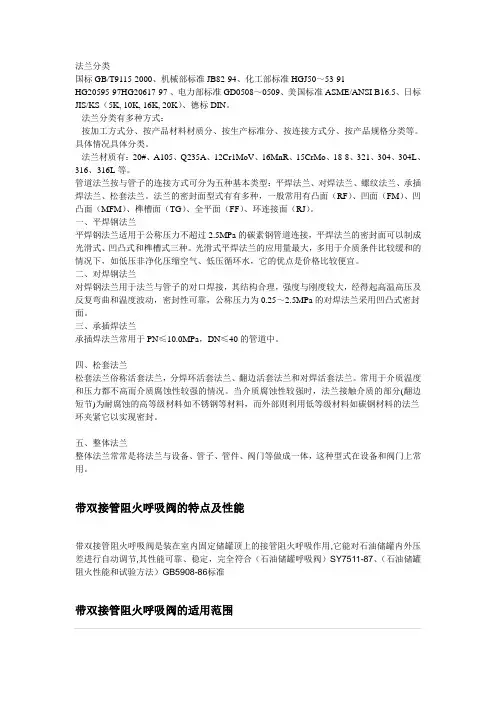

法兰分类 国标GB/T9115-2000、机械部标准JB82-94、化工部标准HGJ50～53-91 HG20595-97HG20617-97 、电力部标准GD0508～0509、美国标准ASME/ANSI B16.5、日标JIS/KS（5K, 10K, 16K, 20K）、德标DIN。 法兰分类有多种方式： 按加工方式分、按产品材料材质分、按生产标准分、按连接方式分、按产品规格分类等。具体情况具体分类。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。法兰的密封面型式有有多种，一般常用有凸面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。 一、平焊钢法兰 平焊钢法兰适用于公称压力不超过2.5MPa的碳素钢管道连接，平焊法兰的密封面可以制成光滑式、凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。 二、对焊钢法兰 对焊钢法兰用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠，公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面。 三、承插焊法兰 承插焊法兰常用于PN≤10.0MPa，DN≤40的管道中。 四、松套法兰 松套法兰俗称活套法兰，分焊环活套法兰、翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封。 五、整体法兰 整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 带双接管阻火呼吸阀的特点及性能 带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合（石油储罐呼吸阀）SY7511-87、（石油储罐阻火性能和试验方法）GB5908-86标准 带双接管阻火呼吸阀的适用范围
法兰类型介绍 法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。 材质 20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。 密封面形式 平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。 按国家标准分为 整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 按化工行业标准分为 整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。 按石化行业标准分为 螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。 按机械行业标准分为
整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 阀门连接法兰标准 法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。 一、钢制管法兰中国机械行业阀门连接法兰标准 JB/T 74-1994 管路法兰技术条件 JB/T 75-1994 管路法兰类型 JB/T 79.1-1994 凸面整体铸钢管法兰 JB/T 79.2-1994 凹凸面整体铸钢管法兰 JB/T 79.3-1994 榫槽面整体铸钢管法兰 JB/T79.4-1994 环连接面整体铸钢管法兰 JB/T 81-1994 凸面板式平焊钢制管法兰 JB/T 82.1-1994 凸面对焊钢制管法兰 JB/T 82.2-1994 凹凸面对焊钢制管法兰 JB/T 82.3-1994 榫槽面对焊钢制管法兰 JB/T 82.4-1994 环连接面对焊钢制管法兰 JB/T 83-1994 平焊环板式松套钢制管法兰 JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰 JB/T 85-1994 翻边板式松套钢制管法兰 JB/T 86.1-1994 凸面钢制管法兰盖 JB/T 86.2-1994 凹凸面钢制管法兰盖 二、钢制管法兰中国国家阀门连接法兰标准 GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。 GBT 9112-2000 钢制管法兰类型与参数 GBT 9113.1-2000 平面、突面整体钢制管法兰 GBT 9113.2-2000 凹凸面整体钢制管法兰 GBT 9113.3-2000 榫槽面整体钢制管法兰 GBT 9113.4-2000 环连接面整体钢制管法兰 GBT 9114-2000 突面带颈螺纹钢制管法兰 GBT 9115.1-2000 平面、突面对焊钢制管法兰 GBT 9115.2-2000 凹凸面对焊钢制管法兰 GB/T 9115.3-2000 榫槽面对焊钢制管法兰 GB/T 9115.4-2000 环连接面对焊钢制管法兰 GB/T 9116.1-2000 平面、突面带颈平焊钢制管法兰 GB/T 9116.2-2000 凹凸面带颈平焊钢制管法兰 GB/T 9116.3-2000 榫槽面带颈平焊钢制管法兰 GB/T 9116.4-2000 环连接面带颈平焊钢制管法兰
1.Flange-法兰： 1.1高颈法兰-对焊法兰（Weld Neck Flange）——WNF 指带颈的并有圆管过渡的并与管子对焊连接的法兰。 对焊法兰就是两个大口径管道的连接装置,通常是两个法兰片加若干紧固螺栓，它的塑性好强度低，加入适量碳元素后就会变得坚硬，塑性降低强度增强。它的连接有可能需要承受很高抗拉，抗压，抗扭，抗剪强度。对焊法兰的取材方便，制造简单，成本低，使用广泛，但刚性较差，因此不得用于有供需，易燃，易爆和较高真空度要求的化工工艺配管系统和高度,极度危害的场合。密封面型式有平面和突面。对焊法兰的焊条消耗多,经不起高温,高压,反复弯曲和温度波动的作用。
对焊法兰 高颈法兰-整体法兰-Integral Flange(Long Weld Neck Flange) 适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，优点是价格比较便宜，公称压力不超过2.5MPa ；也用于输送价格昂贵、易燃、易爆介质的管路上，公称压力在PN16MPa 左右。
1.2滑动法兰/滑套法兰/带颈平焊法兰（Slip On Flange）——SO
1.3板式平焊法兰、平板法兰（Plate Flange）——PL 板法兰通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西. 1.4盲板法兰&法兰盖(Blind Flange)——BL Flange 1.5 呈插法兰(Socket Weld Flange)——SW
1.6 螺纹法兰(Threaded Flange) 1.7 松套法兰Loose Flange(Lap Joint Flange) 法兰圈松套和翻边短节组合使用。常用作连接是材料的变更
法兰标准对照表 法兰类型代号国内外法兰互换相应标 准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、 HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SW HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器
法兰的分类和结构形式 法兰的分类 1.以材质划分碳钢法兰，铸钢法兰，合金钢法兰，不锈钢法兰，铜法兰，铝合金法兰等。 2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。 3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。 我国钢制管法兰GB国家标准体系 1.法兰的公称压力： 0.25Mpa-42.0Mpa 系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列） 系列2：PN0.25、PN0.6、PN2.5、PN4.0 2.法兰的结构形式： a、平焊法兰PL； b、平焊带颈SO； c、对焊法兰WN； d、承插焊法兰SW； e、松套法兰PJ/SE f、整体管IF； g、螺纹法兰Th； h、法兰盖BL,衬里法兰盖BL（S）. 3.法兰密封面型式： 平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ 法兰的应用 平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多
用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。 对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。 承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。
1. 1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对 焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。 2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰 （SW）、松套法兰（LJ）、法兰盖（不表注）。 3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊 环板式松套法兰、翻边环板式松套法兰、法兰盖。 平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜； 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对 焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
法兰的知识介绍 钢管壁厚表示方法 钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法 1)以管子表号"Sch"表示壁厚。 管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并 经圆整后的数值。 即:Sch＝P/[σ]t×1000 ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级; ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级; 2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用 3）是以管子重量表示管壁厚度,它将管子壁厚分为三种： a.标准重量管,以STD表示 b.加厚管，以XS表示 c.特厚管，以XXS表示。 对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。 法兰：欧式法兰和美式法兰 压力等级：PN0.10.250.61.01.62.54.06.310.016.025.040.0MPa 欧式法兰（DIN） 压力等级：PN 2.0 5.0 6.810.015.025.042.0MPa美式法兰（ANSI）CL15030040060090015002500Psi 由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。 ANSI——美国国家标准化组织 ASTM.American Society of Testing Materials,——美国材料实验协会 国际上常用的标准体系 随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。下面介绍几个主要的应用标准体系。 德国及前苏联应用标准体系 a.德国（DIN） 管子：大外径系列 管法兰：欧式法兰 压力等级：PN0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.013个等级 公称直径：DN6～4000mm 法兰密封面：平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜
法兰标准及选用 石油、化工上用的法兰标准有两类，一类是压力容器法兰标准，一个类是管法兰标准。 ㈠压力容器法兰标准 1．平焊法兰平焊法兰的两种类型的比较情况如下表所示，参见示意图。 2．对焊法兰 长颈对焊法兰由于具有厚度更大的颈(示意图c)，因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MP a～6.4MP a)和直径范围(DN300mm～2000mm)，适用温度范围为-20℃～450℃。由表4-16中可看出，乙型平焊法兰中DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。这两种法兰的联接尺寸和法兰厚度完全一样。所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。
平焊与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。示意图中所示为带衬环的甲型平焊法兰。 使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。 表4-16 压力容器法兰分类和规格
法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。例如，所谓公称压力PN O.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。反之，如果把法兰的材料由16MnR改为15MnVR，那么，由于15MnVR的机械性能优于16MnR，这个公称压力PN0.6MPa的法兰，在200℃操作时，它的最大允许操作压力将高于它的公称压力。总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了。至于这个法兰允许的最大操作压力
各种法兰的标准 1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。 2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。 3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜； 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm)，适用温度范围为-20℃～450℃。由表4-16中可看出，乙型平焊法兰中 DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。这两种法兰的联接尺寸和法兰厚度完全一样。所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。 平焊与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。示意图中所示为带衬环的甲型平焊法兰。 使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm 的压力容器法兰。
1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。 2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。 3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜； 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和 对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MPa～
法兰(flange) 又叫法兰盘或突缘。 使管子与管子相互连接的零件。连接于管端。法兰上有孔眼，可穿螺栓，使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。它可由浇铸而成(图暂缺)，也可由螺纹连接或焊接构成。法兰联接(flange，joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。法兰联接是一种可拆联接。按所联接的部件可分为容器法兰及管法兰。按结构型式分，有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。法兰密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合；凹凸密封面，适用于压力稍高的场合；榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的，或由专业工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合；石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，最常用的是耐酸石棉板。在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。 法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。 根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。 1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。 2.以制作方法划分可分为推制、压制、锻制、铸造等。 3.以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄
法兰分类
第十讲法兰的种类及应用范围（一） 一、法兰的技术标准 管法兰标准主要有两大体系，即欧洲体系（以DIN标准为代表， HG20592）及美洲体系（以美国ASME/ANSI B16.5—B16.47标准为代表和HG20615标准一致）。在同一体系内，各国的法兰标准基本上可以互配使用；两个不同体系的法兰是不能互相配用的。 HG20592-97（欧洲体系）简介 1.主题内容和适用范围 本标准规定了钢制管法兰（欧洲体系）的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。 本标准适用于公称压力PN为0.25MPa（2.5bar）至25.0MPa （250bar）钢制管法兰和法兰盖。 本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零件。 2、引用标准 GB1048 《管道元件公称压力》 HG20553 《化工配管用无缝及焊接钢管尺寸选用系列》 HG20593 《板式平焊钢制管法兰（欧洲体系）》 HG20594 《带颈平焊钢制管法兰（欧洲体系）》 HG20595 《带颈对焊钢制管法兰（欧洲体系）》 HG20596 《整体钢制管法兰（欧洲体系）》 HG20597 《承插焊钢制管法兰（欧洲体系）》 HG20598 《螺纹钢制管法兰（欧洲体系）》
HG20599 《对焊环松套钢制管法兰（欧洲体系）》 HG20600 《平焊环松套钢制管法兰（欧洲体系）》 HG20601 《钢制管法兰盖（欧洲体系）》 HG20602 《衬理钢制管法兰盖（欧洲体系）》 3、公称通径和钢管外径 本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管），B系列为国内沿用系列（俗称公制管）。其公称通径DN和钢管外径按下表规定。 公称通径和钢管外径对照 mm 25.0MPa（250bar）管法兰适用的钢管外径系列按下表： 5.公称压力 法兰的公称压力PN包括下列十个等级：
法兰的分类和应用 法兰的分类 1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金 2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。 3.以制造标准划分可分为国标(化工部标准、石油标准、电力标准)、美标(ASTM)、德标(DIN)、日标(JB)等。 法兰的结构形式： a、平焊法兰PL； b、平焊带颈SO； c、对焊法兰WN； d、承插焊法兰SW； e、松套法兰PJ/SE f、整体管IF； g、螺纹法兰Th； h、法兰盖BL,衬里法兰盖BL(S). 法兰密封面型式： 平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ
法兰的应用 对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。 平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。 承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。 附法兰结构图：
