深水井及井点降水方案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

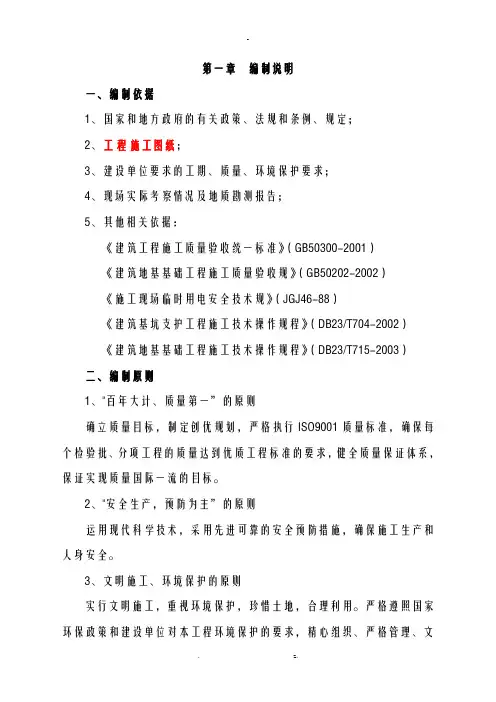

第一章编制说明
一、编制依据
1、国家和地方政府的有关政策、法规和条例、规定；
2、工程施工图纸；
3、建设单位要求的工期、质量、环境保护要求；
4、现场实际考察情况及地质勘测报告；
5、其他相关依据：
《建筑工程施工质量验收统一标准》（GB50300-2001）
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《施工现场临时用电安全技术规范》（JGJ46-88）
《建筑基坑支护工程施工技术操作规程》（DB23/T704-2002）
《建筑地基基础工程施工技术操作规程》（DB23/T715-2003）
二、编制原则
1、“百年大计、质量第一”的原则
确立质量目标，制定创优规划，严格执行ISO9001质量标准，确保每个检验批、分项工程的质量达到优质工程标准的要求，健全质量保证体系，保证实现质量国际一流的目标。
2、“安全生产，预防为主”的原则
运用现代科学技术，采用先进可靠的安全预防措施，确保施工生产和人身安全。
3、文明施工、环境保护的原则
实行文明施工，重视环境保护，珍惜土地，合理利用。严格遵照国家环保政策和建设单位对本工程环境保护的要求，精心组织、严格管
理、文明施工，在施工组织设计的编制上力争把施工对周围环境的影响降低到最低限度，并制定出详细的文明施工和环保措施，争创“安全生产、文明施工标准化工地”。
4、保证工期的原则
工期非常紧，紧紧围绕业主提出的工期要求，采用合理的施工工艺，做好人员、材料和机械设备配备，优化资源配置。充分考虑气候、季节及交叉施工作业对工期的影响，在有关工程施工安排上注意时间的前后调整，以一流的管理来确保工期。
三、工程概况
1、创业城居住区工程范围。本地区整体地势较平坦，主要分布着耕土地及荒草地。
2、本降水方案为井点降水和深水井降水。
3、本降水基坑为圆形，砼井外径为：。
4、钢筋砼沉井底标高为。
四、降水目的
根据本工程的基坑开挖施工的要求，本次降水目的：
1、把基坑内的水位降下去便于土建施工。
2、把土层的含水率降下去便于土方开挖运输（主要为沉井下沉时地下水位的控制）。
3、加固基坑内和坑底下的土体，提高坑内土体抗力，把基底下的土层固结形成一个保护层基坑四周坍塌对周边环境造成破坏。
4、控制水位回升，避免回水形成巨大浮力对己建工程造成破坏。
五、编制范围
本方案为本标段轻型井点降水的施工、资源计划以及质量、安全、文明生产措施等。
第二章、地质情况
一、地形地貌特征
创业城居住区工程范围，16#污水泵房新建于运输路北侧，东湖路的西侧。本地区整体地势较平坦，主要分布着耕土地及荒草地。
二、气象、水文
大庆市属大陆性季风气候，冬长寒冷干燥，夏短温热多雨，春、秋季风交替，气温变化急剧多风沙。全市年平均气温℃，最冷月平均气温－℃，极端最低气温－℃；最热月平均气温℃，极端无上气温℃，年均无霜天143 d；年均风速 m／s，年>16级风日数为30 d；年降水 mm，年蒸发1 635 mm；年太阳照射时数为2726 h。
大庆市有天然水面万公顷，水源来自嫩江、黑龙江松花江流域和天然降水。嫩江水在境内流经长度千米，年经流量300多亿立米米，浇灌面积万公顷。黑龙江松花江流域在境内流经长度千米，年经流量亿立米米。大庆湖泡数量众多，面积在100亩以上的有284个，总面积靠近3000平方千米。
三、地层结构及特征
本区块所揭示的深度范围内，地层共分7个主层和7个亚层：（1）杂填土；（1-1）素填土；（2）细砂；（2-1）粉质黏土；（2-2）粉土；（3）粉质黏土；（3-1）粉质黏土；（4）黏土；（5）黏土；（5-1）黏
土；（6）粉质黏土；（6-1）粉质黏土；（6-2）细砂；（7）粉砂，各层土的岩性特征叙述如下：
（1）杂填土：杂色,人工堆积形成,由粉土、粉砂、粉质黏土夹生活垃圾及建筑垃圾等组成。该层厚约～ m。该层土分布厚度变化较大。
（1-1）素填土：黄褐色,人工堆积形成,主要由粉土及粉砂组成，欠压密，该层厚约～ m。该层土分布厚度变化较大。
（2)细砂：褐黄色,冲积, Q3年代土层,土质较均匀,以石英、长石为主要矿物成分，含少量暗色矿物，局部夹粉质黏土，稍密～中密，湿～饱和。该层厚约～ m左右。
（2-1）粉质黏土：褐黄色,冲积, Q3年代土层,土质较均匀,局部地段夹粉土薄层，含少量氧化铁。稍有光泽，摇振反应无，干强度中等，韧性中等，可塑，局部硬塑，该层厚约～ m。
（2-2）粉土：褐黄色,冲积, Q3年代土层,土质较均匀,局部夹少量粉砂。无光泽反应，摇振反应中等，干强度低，韧性低，密实，稍湿～湿。该层厚约～ m。
（3）粉质黏土：褐黄色～黄灰色,冲积, Q3年代土层,土质较均匀,局部地段夹粉土薄层，含少量氧化铁。稍有光泽，摇振反应无，干强度中等，韧性中等，可塑，该层厚约～ m。
（3-1）粉质黏土：褐黄色～黄灰色,冲积, Q3年代土层,土质较均匀,含少量氧化铁。稍有光泽，摇振反应无，干强度中等，韧性中等，软塑，该层厚约～ m。
（4）黏土：黄褐色～灰褐色,淤积, Q3年代土层，土质较不均匀，局部地段呈粉质黏土，含少量有机质。有光泽，摇振反应无，干强度高，韧
性高，软塑～流塑，局部呈可塑。该层厚约～ m。
（5）黏土：灰褐色～灰色,淤积, Q3年代土层，土质较不均匀，局部地段呈粉质黏土。有光泽，摇振反应无，干强度高，韧性高，硬塑～坚硬。该层未揭穿。
（5-1）黏土：灰色,淤积, Q3年代土层，土质较不均匀，局部地段呈粉质黏土。有光泽，摇振反应无，干强度高，韧性高，可塑。该层未揭穿。
（6）粉质黏土：灰色,淤积, Q3年代土层，土质较不均匀，稍有光泽，摇振反应无，干强度中等，韧性中等，可塑。该层未揭穿。
（6-1）粉质黏土：灰色,淤积, Q3年代土层，土质较不均匀，夹少量粉细砂颗粒，稍有光泽，摇振反应无，干强度中等，韧性中等。软塑～流塑。该层未揭穿。
(6-2)细砂：灰色,淤积, Q3年代土层,土质较均匀,以石英、长石为主要矿物成分，含少量暗色矿物，夹粉质黏土团块，密实，饱和。仅于CK101653#孔揭露，揭露层厚 m。
(7)粉砂:灰色,淤积, Q3年代土层,土质较均匀,以石英、长石为主要矿物成分，含少量暗色矿物，局部夹粉质黏土，密实，饱和。该层未揭穿。
五、地下水埋藏条件
地下水补给源为大气降水，以蒸发和地下径流方式排泄，水位也受一定的大气降水和蒸发的影响，地下水动态变化规律为8月上旬-9月上旬丰水期，水位较高，3月下旬-4月上旬为枯水期，水位较低，年变化幅度在～左右。勘察未提及地下水稳定水位埋藏深度，据我单位多年施工经验该地块地下水位应在。
目录 一、工程概况 (2) 二、降水目的 (6) 三、降水深井布置工程量 (6) 四、深井构造及设计要求 (7) 五、成孔成井施工工艺及技术要求 (8) 六、降水运行 (9) 七、施工技术措施 (11) 八、工期保证措施 (12) 九、主要施工机械 (13) 十、施工组织管理 (14) 十一、质量保证措施 (16) 十二、安全施工保证 (17) 十三、文明保证措施 (20) 十四、安全应急预案 (21)
真空深井降水施工方案 一、工程概况 工程名称：苏州中心广场基坑围护南坑工程 工程地址：苏州工业园区，北临苏绣路、南临苏惠路、西起星阳街、东至星港街 建设单位：苏州晶汇置业有限公司 设计单位：中船第九设计研究院工程有限公司 招标单位：中国建筑第八工程局有限公司 投标单位：江苏苏南建设集团有限公司 A、本工程位于苏州工业园区，北临苏绣路、南临苏惠路、西起星阳街、 东至星港街；总建筑面积约110万平米，由7栋塔楼和大面积内圈商业组成。基中最高建筑高度200米，地下三层（局部4层），基坑面积约13.8万平米，其中南地块6.74万平米，北地块7.06万平米。开挖深度14-25米，土方开挖量约220万方。其中南地块B-1、B-2区约3.79万平米，土方开挖量约58.9万方。 B、工程投标范围：负责南区基坑施工范围内外所有疏干口井、降压井、观测井兼应急回灌井的成井施工、运行维护以及地下室顶板施工完毕后部分回填降水井或者管井移交。 C、深井加高真空强排水井点降水可行性分析：本工程为地下-14ｍ～
-25ｍ，属一级基坑。4.4水文地质条件 （1）地表水 拟建场地分布有相门塘河，在东方之门施工区范围将相门塘河填平，隔断，东侧相门塘河穿过星港街及金鸡湖连通，勘察期间测得相门塘河水位标高为1.02～1.13m。场区周围地表水水位主要受大气降水和相门塘水位、金鸡湖水位的影响。 （2）潜水 孔隙潜水主要赋存于浅部土层中，富水性差，透水性不均，勘察期间，测得其初见水位标高1.01-1.25m，稳定水位标高1.21~1.55m。其补给来源为大气降水及地表水入渗补给，以大气蒸发为主要排泄方式。当基坑工程降水时，巨大的水头差会加速地表水对潜水的补给。 （3）微承压水 微承压水主要赋存于⑤层粉土夹粉砂，富水性中等，透水性较好。主要补给来源为浅部地下水的垂直入渗及地下水的侧向迳流，以民井抽取及地下水侧向迳流为主要排泄方式。 （4）第Ⅰ承压水上段 根据钻探结果，本场地对基坑开挖有影响的承压含水层主要为第Ⅰ承压水上段，主要分布于第⑨2层土中，该含水层的补给来源主要为下部承压水的越流补给及地下迳流补给，以地下迳流及人工抽吸为主要排泄方式。本场地⑨2层第Ⅰ承压水上段实测水位标高在-9.88～-9.80m。由于场地周边对地下水进行了降水，该层水水位偏低。 拟建工程基坑开挖深度内对工程建设有影响的地下水由潜水、微承压水、第Ⅰ承压水上段组成。本工程基坑开挖深度约18~19m，已挖穿潜水、
降水施工方案 施工单位：唐山市丰南区永诚隆土石方工程处降水区方案
一、工程概况 1、项目基本概况： 唐山LNG外电真空降水 2、场地工程地质条件： 唐山LNG场内吹填及回填场地。 3、本工程各项工程量统计如下： 序号项目数量单位备注 2 m1 降至槽底0.5m 轻型井点降水 二、编制依据： （1）《建筑地基处理技术规范》（JGJ79-2002）； 三、开挖降水处理方案 1、施工工艺及施工参数介绍 经现场明开挖,结果为直接开挖不能满足现场施工条件，我司将采用真空降水的施工方法对现场进行降水施工。降水区施工参数设定 1、施工区域工作面四周外侧间隔1米设置2m深井点，四周环形布置。井点降水 (1)井点降水 在开挖施工后，先进行井点降水（真空度-0.03MPa～-0.06MPa），有效降1 降水区方案
水（水位低于槽底地下不小于0.5m）后进行开挖，若开挖后遇到明水采用明排水法。 2、总体的施工顺序为： 1．井点降水施工，外设明排水； 2．开挖区内水位降水至槽底地以下0.5m处； 3．进行开挖，留另降水管降水直到基坑回填结束； 四、施工工艺 1、井点降水施工 1.1施工准备 选择总管铺设位置，考虑真空泵的功率及能负担集水总管的长度，确定抽水水流方向及出水口位置，抽水泵位置的安放宜选择在同一侧，布置抽水泵安放位置的选择，在放置泵的方向外侧开挖集水槽排水。抽水总管为直径50mmPVC管，插入井管为直径20mmPVC管，总管与井管的连接采用软塑管，各种规格的管材分类码放整齐。 1.2井点降水工艺流程
井点降水工艺流程图 2 降水区方案 1.3井点埋设 （1）测放井点 用钢尺测放井点，定位井管点用竹签插入地下做好标识。经复测合格后的 井点报监理方和甲方验收、确认。 （2）埋设井点 井管为50mm直径PVC管，井管下端为滤管，滤管长0.6m，管壁上钻 有φ8mm的星棋状排列滤孔，为避免滤孔堵塞，管壁外包尼龙丝布作为滤网，在滤网外再围一段螺旋形铁丝，将滤网固定在滤管上，防止滤网脱落或下滑，保护滤管。 井点管埋设采用导杆冲枪式水冲法成孔。导杆式冲枪的由高压
廊坊市新兴产业示范区龙湖污水处理厂工程 基坑降水排水专项方案 一、工程概况： 1、土层地质情况：本工程施工场区原属农作物种植区，地势比较平坦，现场自然地貌平均海拔标高为13.50m，现场场地土类型为III 类。 拟建场区地基土自上而下分述如下： 2 根据地勘报告得知，廊坊市属于永定河泛区，地下水流向和本场区基本相同，常年流向为自西北向东南。地下水位浅层孔隙潜水，地表流水主要为雨水。不同季节、时期的水量和水位变幅较大。在本工程中，抗浮设防水位按地表以下3 米考虑，故土方施工开始以前，应充分考虑基础埋深和地下水的影响情况，并制定切实可行的降水排水方案，以利于施工。 3、施工要求及方案选择： 根据设计抗浮水位和设计基础埋深情况，在基坑土方开挖过程中，本工程对于基础埋深小于3 米的建筑物和构筑物仅采取排水措施便可满足施工需求；对于基础埋深大于及等于3 米的建筑物和构筑物，在采取的排水措施同时，还应采取井点降水措施，以满足施工的需要。本工程基坑（槽）选择采用明沟排水措施和真空轻型井点降水措施，由明沟和井点汇集的污水排至施工现场的排水沟里，最终由施工现场的排水沟将污水汇集到工地西南角位置集中后抽排至场区外。排水及降水的措施选择根据2.3 条要求执行。 下表为建构筑物基础埋深概况及排水降水措施选择情况一览表：
4、技术保证条件： 4.1 根据现场实际情况及时制定切合实际的、可实施的施工方案，特别是降水措施的选择上本着“安全第一，经济合理”的原则，在规范允许的情况下尽可能地做到实施方案的最优化，并且得到业主、监理的审核、批准。 4.2 专项方案实施前，编制人员或项目技术负责人应当向现场管理人员和作业人员进行安全技术交底。 4.3 施工时，严格执行“方案先行、样板领路”的原则，严格按方案要求的施工程序进行施工。样板没通过，禁止进入下道工序施工。 4.4 科学配置机械设备是确保计划完成的重要条件。机械设备的配置原则：性能良好、数量充足等，保证台班效率，从而满足技术要求。 4.5 为确保工程按计划进行，我公司将选择有资质保证、履约能力强、队伍素质较高、有丰富的同类工程施工经验的专业施工队进行井点降水工程的施工。 4.6 施工单位应当严格按照专项方案组织施工，不得擅自修改、调整专项方案。如因设计、结构、外部环境等因素发生变化确需修改的，修改后的专项方案应当重新组织专家进行论证。通过后方可实施。 4.7 施工单位应当指定专人对专项方案实施情况进行现场监督和按规定进行监测。发现不按照专项方案施工的，应当要求其立即整改；发现有危及人身安全紧急情况的，应当立即组织作业人员撤离危险区域。 4.8 对于按规定需要验收的危险性较大的分部分项工程，施工单位、监理单位应当组织有关 第2页共17页
拉斐公馆?北区 编制单位：遂宁市科华建筑工程有限公司 编制时间：2017年6月25 日 基坑管井降水工程施工方案
第一章方案编制依据 一、编制依据 1.1核工业西南勘察设计研究院有限公司出具的南滨帝景A区地质勘查报告； 1.2 《基础结构平面布置图》 1.3 规范依据 中华人民共和国、行业和四川省政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准、有关法律、法规及规定。ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。 第二章工程概况
一、工程基本概况 工程位于遂宁市船山区银河路西侧、明霞路北侧。场地原分布为种植地、居民宅基地及居民道路，经过拆迁，现用建渣铺垫。 该标段共建3栋高层，局部商业楼，工程设计地下二层，地上1~32层，地下室建筑面积约39533m2,,住宅建筑面积134532m2，商业楼面积23186m2，建筑高度6米~99.45米。基础形式为筏板基础、桩基础。主楼筏板厚1200，地下室筏板厚300，基础梁高1150。 二、地下水文概况 遂宁地处中纬度亚热带的四川盆地中部，光、热资源丰富，雨量充沛，属亚热带温暖湿润气候，主导向为北风，年平均风速约为0.8m/s，年平均气温约17.3℃，年平均日照时约1390小时，年平均相对湿度约82%，平均风荷载为0.3kN/m2。根据本地区水文资料，区域内涪江河年平均水位约为273.00m，枯水位约270.00m，最大流量约273.00m3/s，涪江历史最高洪水约为278.174m，流量为24600m3/s，根据过军渡电站工程相关资料，区域内涪江河常年水位为275.50m。拟建场地在地貌上属涪江Ⅰ级阶地。地下水主要为赋存于卵石层中的孔隙潜水，略具承压性，主要受大气降水、涪江河水补给，向下游及涪江河排泄，场地地下水水量丰富，水位变化主要受季节性降水及涪江水位控制。依据地勘得出水位一般在砂卵石层中，砂及卵石层为场地地下水的主要含水层，其厚度约为7～10m，地下水稳定水位埋深约0.3-2.0m，相应标高为 274.91-275.37m。 第三章施工方案选择 一、基坑降水是工程的先行工作，由于地下水位较浅和地下水的毛细上升作用，地基土中的空隙几乎为水所饱和，地基土的粘度大，使得开挖和倾倒困难。为了确保土方开挖的顺利施工必须在土方开挖前10天进行降水。 二、人工降水的方法有多种：轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验，对各种降水方法施工可行性和工程造价的综合比较分析后认为：本拟建工程采用管井井点降水是本工程优选的方法。其优点在于：降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。 三、井点设计依据 1、《银河路南滨帝景A区工程勘察报告》
深井（大口井）井点降水工法 前言 在深基础施工中，经常需要降低地下水位，而国内常用的轻型井点，存在一些难以克服的缺点，其性能也是不理想的。轻型井点受吸程限制，如果降水深度超过6m，往往需要设置多级井点，至使抽水设备翻番，挖土量也明显增加，轻型井点并距很小，土方运输车辆和施工机械出入不便，而且施工费用也高。1983年，我局在承建引滦入津工程时，大面积的基坑降水，若采用轻型井点，需设置1万5千口以上井点，保证降水系统的正常运转是比较困难的。繁重的施工任务促使我们探索降水新技术，经过试验验证，决定采用深井井点，全部基坑只需600口井点即可满足降水要求，降水深度可以超过10m。潜水泵出现故障，只局限于单个的井点，更换也比较方便。深井井点在引滦入津工程中的成功应用，表明其性能优于国内认为先进的喷射井点，该项技术在我局承建的国内外工程中都已得到推广应用。微透水性土层历来都是降水的难题，近年来在天津地区采用深井井点降水取得成功，使降水 技术又取得了新的进程。 1特点及适用范围 1．l特点 深井井点降水是将潜水泵沉入井管底部，将水排出，故不受吸程限制，一般可根据需要的降水深度确定井深和井距，深井井点管路没有严格的密闭要求，安装维修都比较方便，而 且费用和能耗都较低。 1．2适用范围 深井井点降水适用于渗透系数在10m／ed以上的土层。天津地区的土层渗透系数很小，但有一定数量的透水类层。故也能有效地降低地下水位，但需延长抽水时间，安排基坑开挖 应考虑提前降水时间。 2材料 2．1滤管 采用无砂砼管作滤管。 2．2滤网 宜采用双层滤网，内层用筛网号2.5－l.24（0.24－40.96孔/cm2，即8－16目）尼龙丝筛网，外层用尼龙或塑料窗纱（约1.6mm孔），滤网也可用双层棕皮代替。 2．3滤料 宜采用粗砂或3－8mm砂砾混合料，要求滤料级配合理，孔隙率较小。 3施工准备 3．l机具准备 以一台钻机配备考虑； 潜水钻机（或冲击钻机）l台 泥浆车2台泥浆泵1台 清水泵1台潜水泵若干 泥浆车可根据实际运距调整；潜水泵每口井一台，并留有备用泵；其它设备可根据实际工程 量和工期要求情况调整。 3．2劳动力组织 3．2．l成孔过程劳动力组织 工长1人；电工2人；司机3人；成孔、下滤管、回填滤料5人。 3．2．2埋设降水系统需劳动力： 工长1人；电工2人；壮工3人。
牧马山污水处理厂工程降水专项方案 编制： 审核： 审批： 北京桑德环境工程有限公司
目录 一、编制依据 (3) 二、施工准备 (3) 三、井点设置及计算 (3) 四、工艺流程 (3) 五、操作要点及技术要求 (4) 六、质量要求 (4) 七、安全要求 (5) 八、环保措施 (5)
管井井点降水施工方案 一、编制依据： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 工程施工图纸岩土工程勘察报告及按建设单位要求，本工程采用管井井点降水，根据工程现场实际情况及地质报告编制以下施工方案。 二、施工准备 1、材料 无砂混凝土管(滤管)、滤网、2～4mm砂碎石混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。 2、作业条件 （1）现场三通一平已完成。 （2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。 三、井点设置及计算 本工程按建设单位要求及地质情况，采用管井井点降水，呈矩形布置。井点沿基坑周围离边坡上缘1.5—1米呈矩形布置，井点深入透水层3-7米，还应比所需降水的深度深6—8米，井距根据现场情况定，共6口降水井。 四、工艺流程
井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井 五、操作要点及技术要求 1.定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。 2.采用循环钻成孔，孔径一为300mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。 3.安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。 4.采用DN100水泵，及DN100塑料管将地下水排到建设单位指定的排水沟。水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。 5.观测井中地下水位变化，做好详细记录。 六.质量要求 1.基坑周围井点应对称，同时抽水，使水位差控制在要求限度内。 2.井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5m。
陕西煤业化工集团神木电化发展有限公司 2×480t/h循环流化床锅炉烟气脱硫装置及配套 设备项目 深井降水 施 工 组 织 方 案 陕西大秦环境科技有限公司
2016年7月
一、工程概况 建设单位：陕西煤业化工集团神木电化发展有限公司 设计单位：陕西大秦环境科技有限公司 施工单位：陕西大秦环境科技有限公司 拟建该工程位于榆林市神木县店塔镇 二、地质条件 1、地形地貌 拟建场地现为空地，主要为泥土地，地形较为平坦，地下水位较高为现有自然地坪以下1.6米。 2、地下水 本地区的地下水，主要有浅部土层的潜水、部分地区浅部土层中的微承压水和深部粉性土、砂性土层中的承压水。对本次基坑围护设计及施工有直接影响的为浅部土层的潜水。 3、潜水：潜水补给来源主要为大气降水与地表径流，其水位动态变化主要受大气降水和地表径流影响。 4、不良地质现象 拟建场地地势较为平坦，基本无原土层，均为原化工厂建设时的回填土。土质松软。 三、方案编制依据 国家标准《建筑地基基础设计规范》（GB50007-2011） 国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002） 国家及地区相关降水的法律法规及规范文件 岩土勘察报告
四、降水目的及要求 （一）降水目的 根据本场地地质条件、设计、工程的基坑开挖及基础底板结构施工的要求，本工程降水目的主要为以下方面： a、通过及时降低基坑内地下水位至基坑底板以下1～2m，为基坑开挖施工提供良好的干施工环境。 b、通过及时疏干基坑内地下水，提高土体的有效应力，减缓基坑围护变形创造条件，满足施工要求。 c、通过及时疏干基坑内地下水，防止开挖过程中局部流砂及管涌等不良情况出现，保证施工的顺利进行。 （二）降水要求 根据开挖施工进度，降低基坑开挖范围内地下水（潜水）水位至基坑底（开挖面）以下1～2m。 五、降水方案设计思路 a、根据本基坑周边围护体，因此不考虑周围地下水的补给，只需将基坑内地下水位降低至设计要求。 b、根据本场地的水文地质条件、工程设计要求及基坑开挖与支护的特点，本方案采用深井降水较为方便施工。可分段降水，根据开挖流程先将需开挖段深井预先布置进行降水，再布置后续开挖段深井降水，可边开挖边降水，缩短工期。施工时基坑中深井可持续降水至整个结构筑成，但并不影响开挖及施工；深井施工无需开挖坑槽，只需定位放点即可；坑内支撑不影响施工布井。 C、根据现场周边建筑物，基坑开挖距离烟囱、引风机房及烟囱南北方向独立柱太近，尤其烟囱荷载较大，为防止原有建筑物沉降建议使用护壁桩进行支护。并先施工护壁桩后施工降水井，防止降水井破坏。

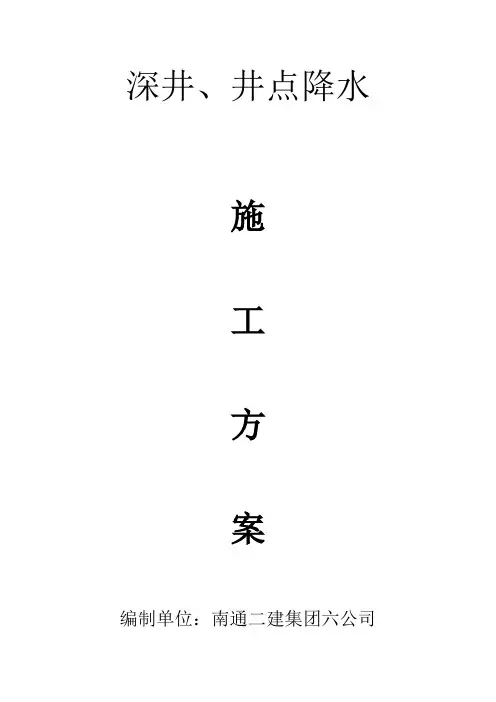

深井、井点降水施 工 方 案

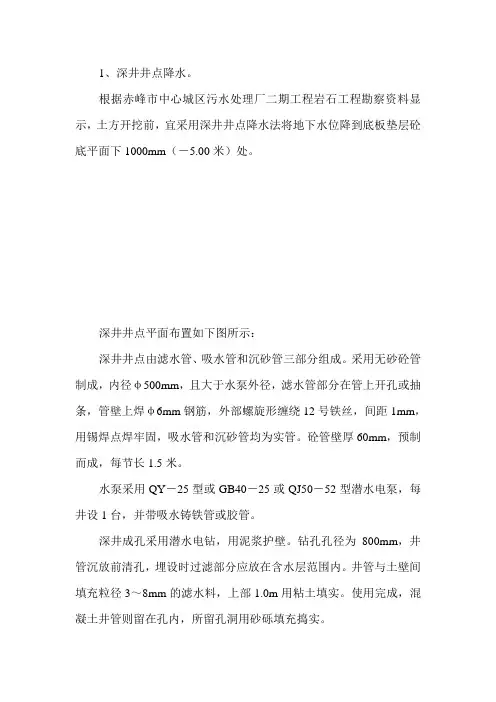

编制单位：南通二建集团六公司 深井降水方法 骅东·名仕豪庭工程深井降水是在基坑内埋置深于基底 的井管，使地下水通过设置在井内的潜水电泵将地下水抽出，使地下水位底于坑底。本法具有排水量大，降水深（＞8.5m），不限制受吸程，排水效果好；井距大，对平面布置的干扰小：可用于各种情况，不受土层限制；成孔打井用人工或机械均可，较易于解决；深井制作、降水设备及操作工艺、维护均较简单，施工速度快；如果深井管采用钢管、塑料管，可以整跟拔出重复使用；单位降水费用较轻型井点底等优点。但一次性投资大，成孔质量要求严格；适宜渗透系数较大（10～250m/d），土质为砂类、粉质粘土、砂质粉土，地下水丰富，降水深，面积大，时间长的情况，降水深可达在10以外， 是高层建筑使用最为实用、有效、广泛应用的降水方法。 1、深井系统设备 由深井、井管和潜水泵等组成。 （1）井管由滤水管、吸水管和沉砂管三部分组成，本工程 使用混凝土管制成，管径一般为500MM，内径宜大于潜水泵 外径50MM。 当土质较好，深度在10M内，也可采用外径500MM、壁厚
50-60MM、长1M的无砂混凝土管作滤水管，二层作滤网。沉砂管；一般采用滤水管，下端用混凝土封底。． （2）水泵；用QY-25型或QW-25型、QB40-25型潜水泵，或QJ50-52型浸油式潜水电泵或深井泵。排水量应大于设计值的20%～30%，每井一台，并带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门以便调节流量的大小，阀门用夹板固定。每个基坑深井群应有2台备用泵。（3）排水管，用水龙带接入与附近下水道接通。 2、深井布置 深井一般在大型人防地下室中间布置，呈环型，方条型布置，所需降水的深度5-8M，一般间距相当于埋深，为10-15米，待基坑工程完后进行封底处理。 深井降水一般沿工程基坑周围离边坡上缘0.5～1.5m呈环形布置；当基坑宽度较窄，也可在一侧呈直线布置；深井宜深入到透水层5～8M，通常还应比所需降水的深度深6～8M，间距一般相当于埋深为10～15M。深井必要时也可以布置在基坑内，待基坑工程完后进行封闭处理（见封闭方案）。 3、深井埋设与使用 深井一般施工工艺程序是：深井测量定位→挖井口、安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井→井管内下设降→降水井正常工作→试抽水→安装抽水控制电路水泵、．
河道井点降水施工方案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
盐城市大丰区城市河道（富民河）整治 工程施工井点降水 施 工 方 案 江西华龙水利工程建设有限公司 盐城市大丰区2018年度城市河道（富民河、红花中心河）整治工程项目部 编制日期：2018年3月17日 河道施工管井降水施工方案 一、工程概述
根据甲方、监理工程师及现场实际开挖地下水位情况，水位埋藏较浅，土质为松软的粉质粘土米处见地下水，河道深度较深，且已进入雨季，地下水位不断上升，土内含水接近饱和状态，挡墙基槽土方开挖，容易出现边坡土质塌方，这种施工条件，在质量、安全方面存在很大隐患。基槽开挖后随时都有塌方的危险，有可能会造成重大安全事故，后果不堪设想；因此根据实际情况拟采用，挖出的部分土方可以用于回填，反之，土中含水是饱和的，不能用于回填。为了满足文明施工的要求，确保安全生产和工程质量，我公司采取的措施，管井降水每口井设置一台水泵将水抽排入总管，由总管再排到附近的或就近的河道，这些井点降水、排水工作都要持续到污水管网安装完毕回填后才能停止，以保证污水管网工程在干燥条件下施工。 二、根据工程的结构、特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按类型和数量组织进场。合理规划摆放位置，暂时未用的设备应维修完好、备用。 现场测量人员用白灰放出管井降水下管的位置,清理障碍。 三、施工技术措施 工艺流程：放线定井位-钻机就位钻孔-吊放井管-填充滤料 安装排水总管洗井试抽水-正常抽水 1、施工顺序 ⑴ 放线定井位。 ⑵ 放样、钻孔至设计深度。 ⑶ 安装φ400无砂水泥滤管。 ⑷ 井管底端封口接头应牢固防止反砂。
基础井点降水施工方案1工程概括 1.1工程概括 1.2地质情况 2施工方案 2.1施工方案编制注意事项 2.2地下水控制方案选择 2.3基坑涌水量计算 2.4真空(轻型)井点降水施工技术措施 2.5集水明排法施工技术措施 3针对黄浦江引水渠保护措施 3.1降水与排水渠概况分析 3.2降水功能分析 3.3井点降水范围验证 3.4对黄浦江引水渠保护措施 4井降水对于引水渠的应急措施 5安全措施 6文明施工措施 .附图1 井点降水平面布置图 .附图2 压密注浆平面布置图 .附图3土钉墙平面布置图

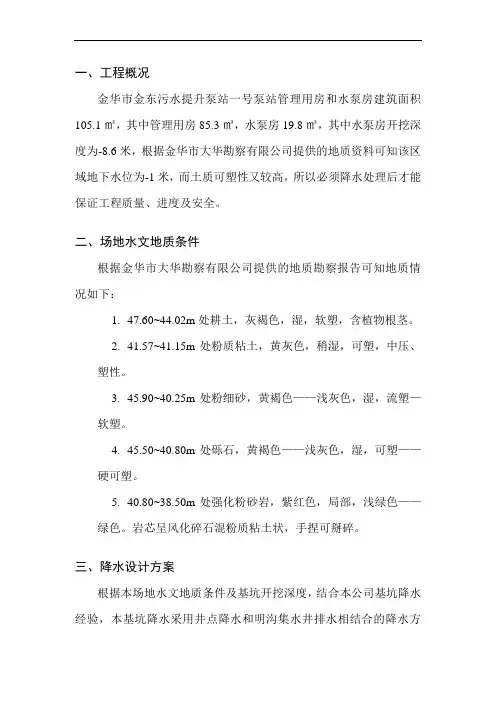

基础井点降水施工方案 1工程概况 1.1工程概况 本工程占地面积为121851M,分别由一个地下车库和12#房、13#、14#、15#、16#、17#、18#、19#、20#房9幢单体建筑组成. 本工程地下水位根据地质勘察报告查得为自然地面下800mm左右.每幢楼`每个地下室分区基坑挖土深度参差不齐(1.4~4.3). 1.2地质情况 地层分布情况： 第①1层素填土,土质不均匀,呈粉质粘土状,该层土上部约0.600m为碎石、碎砖等. 第①2层浜填土,土质不均,加有少量腐填土质. 第②1层褐黄色粉质粘土,含氧化铁斑点,土质均匀,土质自上而下变软. 第③1层灰色淤泥质粉质粘土,土质不均匀,含云母消,层中加薄层粉沙,本工程基坑开挖属于第③1层土. 1.3在本工程的北侧有一条黄浦江引水管渠,距离本工程三区、四区地下车库北边横轴线50.2米.黄浦江引水管渠为四孔钢筋砼箱涵,宽度17米,高度4.5米.引水渠箱涵外缘两侧各10米内的区域为引水管渠保护范围；引水管渠控制范围为保护范围两侧各40米内的区域.(引水管渠与四区地下车库剖面示意图详见井点降水平面布置图中的剖面图)
新民洲临港产业园污水收集系统工程（二期新民洲大道段） 深 井 降 水 施 工 方 案 编制： 审核： 批准： 镇江市排水管理处 2015年10月15日
目录 1.工程概况............................................ 错误!未定义书签。 2.编制依据............................................ 错误!未定义书签。 3.深井降水施工方案.................................... 错误!未定义书签。 .工艺流程.......................................... 错误!未定义书签。 施工准备........................................... 错误!未定义书签。 降水井施工......................................... 错误!未定义书签。 降水井结构......................................... 错误!未定义书签。 成井施工........................................... 错误!未定义书签。 成井保护........................................... 错误!未定义书签。 抽排水系统布置与安装............................... 错误!未定义书签。 抽水系统的运行与管理............................... 错误!未定义书签。 施工配电........................................... 错误!未定义书签。 运行方案........................................... 错误!未定义书签。 运行期间的注意事项................................. 错误!未定义书签。 运行管理........................................... 错误!未定义书签。 4、质量保证措施....................................... 错误!未定义书签。 5、安全保证措施....................................... 错误!未定义书签。 6、环境保护措施....................................... 错误!未定义书签。

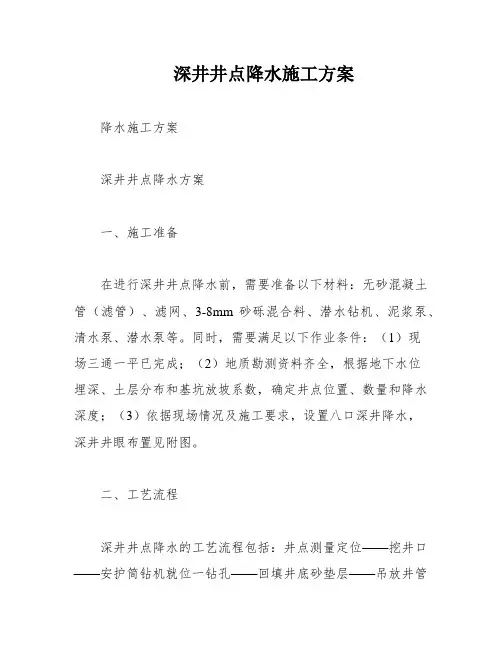

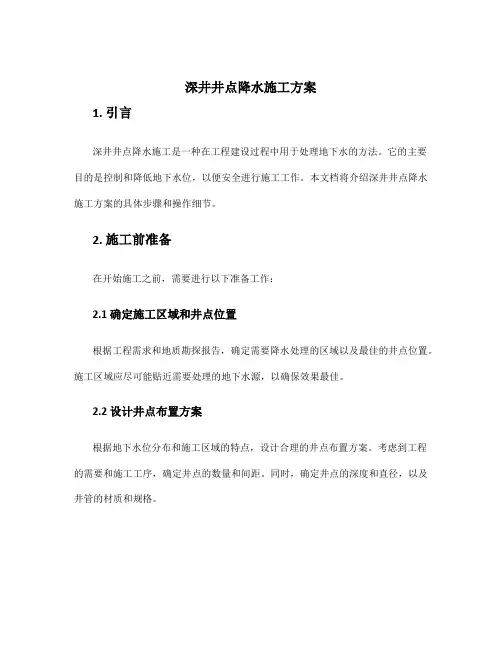

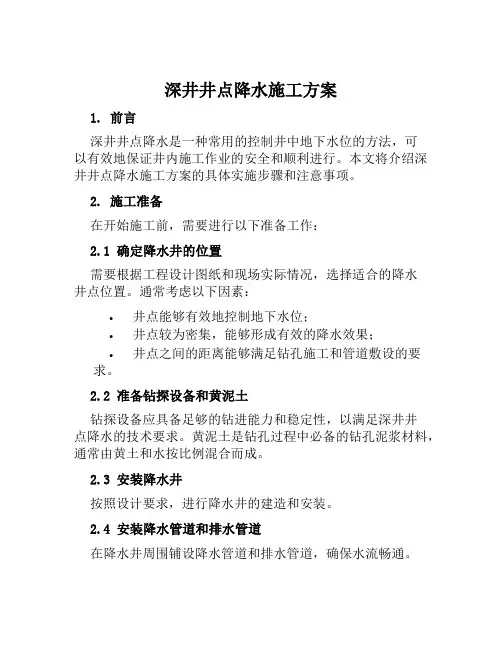

降水施工方案 深井井点降水方案 一、施工准备 1、材料： 无砂混凝土管(滤管)、滤网、3-8mm砂砾混合料、潜水钻机、泥浆泵、清水泵、潜水泵等。 2、作业条件： (1)现场三通一平已完成。 (2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位臵、数量和降水深度。 （3）依据现场情况及施工要求，设臵八口深井降水，深井井眼布臵见附图。 二、工艺流程 井点测量定位——挖井口——安护筒钻机就位一钻孔——回填井底砂垫层——吊放井管——回填井管与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井 三、操作要点 1、定位：根据设计的井位及现场实际情况，准确定出各井位臵，并做好标记。 2、采用潜水钻机。孔径一般为400～800mm，用泥浆护壁，孔口设臵护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
