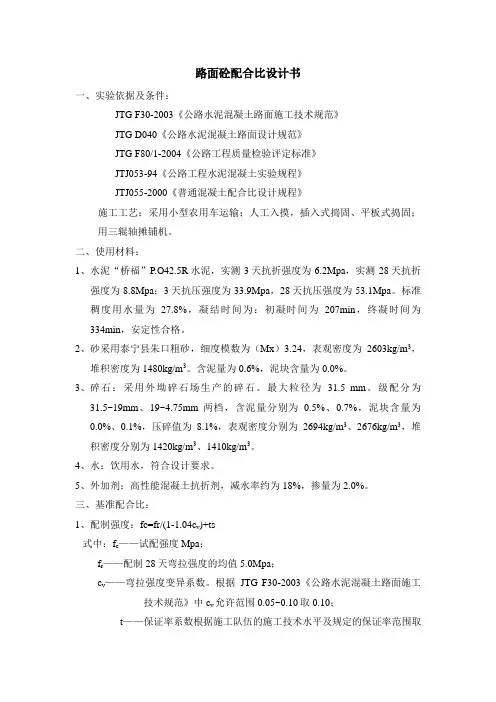

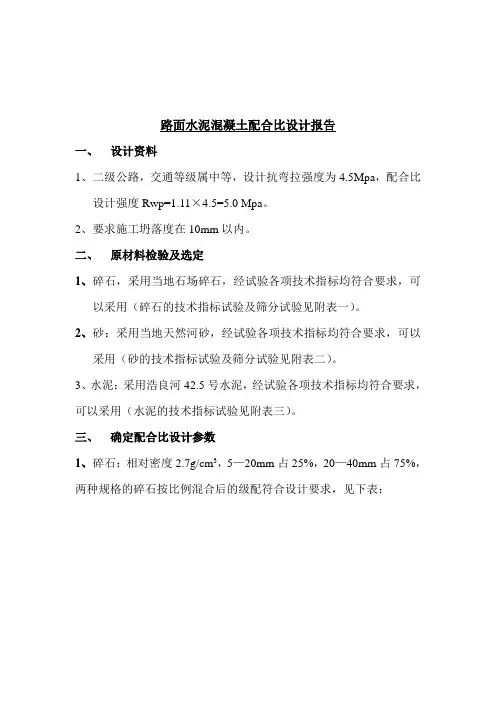

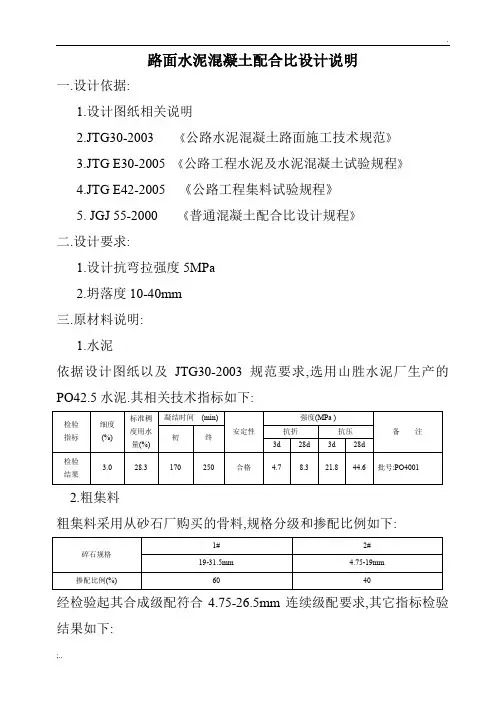

路面水泥混凝土配合比设计说明

一.设计依据:

1.设计图纸相关说明

2.JTG F30-2003 《公路水泥混凝土路面施工技术规范》

3.JTG E30-2005 《公路工程水泥及水泥混凝土试验规程》

4.JTG E42-2005 《公路工程集料试验规程》

5. JGJ 55-2000 《普通混凝土配合比设计规程》

二.设计要求:

1.设计抗弯拉强度5MPa

2.坍落度10-40mm

三.原材料说明:

1.水泥

依据设计图纸以及JTG F30-2003规范要求,选用某水泥厂生产的PO42.5水泥.其相关技术指标如下:

2.粗集料

粗集料采用从砂石厂购买的骨料,规格分级和掺配比例如下:

经检验起其合成级配符合4.75-26.5mm连续级配要求,其它指标检验结果如下:

国内外沥青路面设计方法分析

第5期(总第118期) ■综合论述 国内外沥青路面设计方法分析 姚连军1,李丽2 (1.重庆市交通规划勘察设计院,重庆401121;2.重庆交通大学,重庆400074) 摘要基于国内外沥青路面现有设计体系,介绍了经验法、力学-经验法、基于性能设计法三大类别,并针对其代表性的设计方法的特点进行了评析;结合我国沥青路面结构设计体系,指出我国设计体系中存在的设计指标、路面材料设计参数、交通荷载等方面存在缺陷,并提出相应的建议。 关键词道路工程;沥青路面;设计方法;设计指标 Abstract:Based on current design of asphalt pavement both home and abroad,the paper has made introduction to three means of design,namely empirical method,stress empirical method and property-centered method.Moreover,it has made comments on certain representative features of designs.Taking structure design of asphalt pavement in China into account,the paper presents some demerits in design target,parameter of pavement materials,traffic capacity and the like and finally proposes solutions to such problems. Keywords:highway engineering,asphalt pavement,means of design,design target 沥青路面是在柔性基层、半刚性基层上,铺筑一定厚度的沥青混合料作面层的路面结构。沥青路面设计的任务是根据使用要求及气候、水文、土质等自然条件,密切结合当地实践经验,设计经济合理的路面结构使之能起到承受交通荷载和环境因素的作用,在预定的使用期限内满足各级公路相应的承载能力、耐久性、舒适性和安全性的要求。以沥青路面为主的柔性路面设计理论与方法研究已有近百年的历史,其发展历程经历了经验法和力学-经验法、基于性能的设计方法等类型。 1国外沥青路面设计方法 1.1经验法 经验法主要通过对试验路或使用道路的实验观测,建立路面结构(结构层组合、厚度和材料性质)、荷载(轴载大小和作用次数)和路面性能三者间的经验关系。最为著名的经验设计方法有CBR法和AASHTO法。 CBR法[1~2]以CBR值作为路基土和路面材料(主要是粒料)的性质指标。通过对已损坏或使用良好的路面的调查和CBR测定,建立起路基土CBR轮载~路面结构层厚度(以粒料层总厚度表征)三者间的经验关系。利用此关系曲线,可以按设计轮载和路基土CBR值确定所需的路面层总厚度。路面各结构层次的厚度,按各层材料的CBR值进行当量厚度换算。不同轮载的作用按等弯沉的原则换算为设计轮载的当量作用。此方法设计过程简单,概念明确,适用于重载、低等级的路面设计;但CBR值仅是一种经验性的指标,并不是材料承载力的直接度量指标,它与弹性变形量的关系很小。而路基土应工作在弹性范围内的应力状态下,因而,路面结构设计对路基土的抗剪强度并无直接兴趣,更关心的是路基土的回弹性质(回弹模量)及其在重复荷载作用下的塑性应变。 AASHTO法[3~4]是在AASHO试验路的基础上建立的,整理试验路的试验观测数据,得到的路面结构-轴载-使用性能三者间的经验关系式。AASHTO方法提出了现时服务能力指数(PSI)的概念,以反映路面的服务质量。不同轴载的作用,按等效损坏(PSI)的原则进行转换。路面使用性能指标PSI,主要受平整度的影响,与裂缝、车辙、修补等损坏的关系很小。因此,这是一项反映路面功能性能的指标,而不是表征路面结构性损坏的指标。此外,这个方法源于一条试验路的数据,仅反映一种路基土和一种环境条件,推广应用于其它地区或国家时便存在着很大的局限性。但AASHO试验路的测定数据得到了良好的整理和保存,为许多力学-经验法的设计指标和参数验证提供了丰富的依据[5]。AASHO法提出了轴载换算的概念和公式,考虑了结构的可靠度和排水条件的影响,这些思想对后来世界各国的设计思想产生了很大的影响。1.2力学-经验法 力学-经验法利用在力学反应量与路面性能(各种损坏模式)之间建立的性能模型,按设计要求设计路面结构。从20世纪60年代初开始,各国科技人员致力于研制和实施沥青路面的力学-经验设计法,著名的有AI法和Shel1法。 Shell法[6]是由英、荷壳牌石油公司研究所研究、发展和完善起来的。在该设计方法中,混合料的粘弹性性质以其劲度模量体现,其值取决于沥青含量、沥青劲度和沥青混合料的空隙率。路基模量受应力影响,路基动态模量可以通过现场的动态弯沉试验在道路实际湿度条件和荷载条件下测定,也可在室内通过三轴仪测定。此方法中交通荷载以标准双轮轴载次数为代表,设计年限内的累计轴次即为设计寿命。临界荷位的应力应变由计算机程序BISAR计算。Shell设计法考虑了控制疲劳开裂的沥青层底面的容许水平拉应变ε fat 和控 制永久变形的路基顶面的容许竖向压应变ε z 两项主要设计标准和水泥稳定类材料底面的弯拉应力和路表面的永久变 3 ··

道路工程设计说明

道路工程设计说明

道路工程设计说明 1. 概述 本次设计的道路位于安徽界首任寨乡内,起点为千牛汽车服务中心,终点至跨河桥桥头,南北走向,现状为X107县道,道路设计全长792.555米,为改造提升项目。道路设计等级为城市支路,设计时速30km/h。本道路作为任寨乡的一条示范街道,它的提升改造,是界首市美丽乡村建设的重要组成部分。 2. 设计条件 2.1 设计依据 ?本项目中标通知书; ?项目建设方提供的设计任务书。 ?我方提供的带状地形图(电子版); ?项目建设方提供的相交道路等资料。 3. 道路建设条件 3.1 沿线场地现状 沿线主要为民房、农田并伴有少量沟塘。 本道路现状为9.0m宽的沥青混凝土道路,是穿越集镇的公路。本次结合实际情况,并经过与建设单位、街道充分对接,对现状机动车道不作改造,仅在其两侧新建机非分隔带、非机动车道和人行道。 3.2 现状及规划相交道路 道路沿线相交道路均为现状出入口。 3.3 现状及规划河道与沟渠 本项目终点处有一现状沟渠,且有一现状桥梁,该沟渠及桥梁不在本次设计范围内,本次设计维持现状。 3.4 现状杆、管线 根据现场初步调查,场地内有多处电力架空杆线位于拟建的人行道上,且有一道给水管线位于拟建的人行道边。 4. 采用规范及标准 4.1 规范及图集 ?《城市道路工程设计规范》(CJJ37- ); ?《城镇道路路面设计规范》(CJJ169- ); ?《城市道路路基设计规范》(CJJ 194- ); ?《城市道路路线设计规范》(CJJ 193- ); ?《城市道路交叉口设计规程》(CJJ152- ); ?《公路沥青路面施工技术规范》(JTG D40- ); ?《道路交通标志和标线》(GB5768- ); ?《无障碍设计规范》(GB 50763- ); ?《城市道路交通规划设计规范》(GB50220-95); ?《公路土工合成材料应用技术规范》(JTJ/T019-09); ?《城镇道路工程施工与质量验收规范》(CJJ1- ); 项目施工时,若有相关新的规范、规程等颁布,则应按照新的规范、规程实施。

水泥混凝土路面施工工艺流程

一、概述 水泥混凝土路面是指以水泥混凝土板和基(垫)层所组成的路面,亦称为刚性路面。它包括普通水泥混凝土、钢筋混凝土、碾压混凝土和连续配筋混凝土路面等。水泥混凝土路面以其抗压、抗弯、抗磨损、高稳定性等诸多优势,在各级路面上得到广泛应用,在我国高等级公路中水泥混凝土路面日渐增多,加上近年来农村公路建设中普遍采用水泥路面,使得水泥混凝土路面科学化、规范化施工成为广大公路建设者关注的问题。水泥混凝土路面施工中,核心环节是混凝土的拌和生产和混凝土的摊铺,本文仅对公路水泥混凝土路面施工工艺流程进行探讨。 二、工艺流程 1、模板安装 模板宜采用钢模板,弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤,有足够的强度,内侧和顶、底面均应光洁、平整、顺直,局部变形不得大于3mm,振捣时模板横向最大挠曲应小于4mm,高度应与混凝土路面板厚度一致,误差不超过±2mm,纵缝模板平缝的拉杆穿孔眼位应准确,企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm,木模板±2mm。 2、安设传力杆 当侧模安装完毕后,即在需要安装传力杆位置上安装传力杆。 当混凝土板连续浇筑时,可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔,以便传力杆穿过,嵌缝板上面设木制或铁制压缝板条,按传力杆位置和间

距,在接缝模板下部做成倒U形槽,使传力杆由此通过,传力杆的两端固定在支架上,支架脚插入基层内。 当混凝土板不连续浇筑时,可采用顶头木模固定法安设传力杆。即在端模板外侧增加一块定位模板,板上按照传为杆的间距及杆径、钻孔眼,将传力杆穿过端模板孔眼,并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时,拆除挡板、横木及定位模板,设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣 1)摊铺前的准备工作 混凝土摊铺前的准备工作很多,主要强调一下摊铺前洒水的卸料工序。 1.1 洒水 摊铺前洒水是一个看似简单的工序,往往不被施工人员重视,但如果洒水处理不好会严重影响路面质量。 洒水量要根据基层材料、空气温度、湿度、风速等诸多因素来确定洒水量,即保证摊铺混凝土前基层湿润,而且尽可能撒布均匀,尤其在基层不平整之处禁止有存水现象。从目前施工现场来看,大多数情况下是洒水量不足,因为基层较干,铺筑后混凝土路面底部产生大量细小裂纹,有些小裂纹与混凝土本身收缩应力产生的裂重叠后使整个混凝土路面裂纹增多。 1.2 卸料 自卸车的卸料也是常常不被重视的工序,在施工中经常发生堆料过 多给施工造成困难,有时布料过少使混凝土量不足,路面厚度得不到保证。这种混凝土忽多忽少现象会严重影响混凝土路面的平整度。在施工过程中大多数施工者死板地间隔一定距离卸一车料,而忽视了基层不平整的变化,这种变化在客观上是普遍存在的。目前许多企业施工水平不是很高,尤其是对路面基层的标高控制不到位,造成基层平整度较差,加大了混凝土路面施工的难度。在实际施工中,我们可对基层表面与面层基准标高线隔段实测来决定混凝土的卸料量,这样会避免卸料不均的问题。 对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为22~24cm;塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时,应分两次摊铺和振捣,两层铺筑的间隔时间不得超过3Omin,下层厚度约大于上层,且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工,如需中断,应设施工缝,其位置应在设计规定的接缝位置。振捣时,可用平板式振捣器或插入式振捣器。 施工时,可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%~10%,可易于摊铺、振捣,减轻劳动强度,加快施工进度,缩短混凝

水泥混凝土路面施工方法及说明

水泥混凝土路面施工方 法及说明 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】

6.3 水泥混凝土路面施工方法及说明 xxx改建工程,K0+000~K0+335段及K0+500~K0+985段局部路面损坏严重的需挖补原水泥面层。 路面C35 厚26cm水泥砼路面11648m2,主要为主车道路面。水泥混凝土路面施工分幅进行。路面混凝土采用有资质的C35商品混凝土。 6.3.1 路面混凝土施工方法 (1)模板工程 ① 模板的选用 路面混凝土采用26cm高定型槽钢模板。 ② 模板安装 经测量放样后,路面砼模板按照单车道的宽度沿行车方向安装,安装好后刷脱模剂就可以进行路面混凝土的浇筑。模板安装如下图所示。 (3)商品砼 ①搅拌设备计量误差要求 所选定的商品砼厂,其水泥混凝土搅拌设备的配套容量必须满足施工现场机

具的施工要求,搅拌设备的类型必须是强制式的,搅拌设备应能稳定可靠地供应足够的水泥混凝土拌和料、充足的供水供电。 进入搅拌设备的各种原材料须通过严格的试验检验,每个搅拌设备者须用法定计量单位对各种原材料进行计量标定,计量允许误差要求如下:水泥:±1%;砂:±2%;粗骨料:±2%;水:±1%;外加剂:±2%。 要特别注意雨天或阵雨后必须及时按砂石含水量来调整加水量和砂石料称量。混凝土坍落度应按设计要求严格控制。 ②搅拌时间 强制式搅拌设备的拌和时间不少于90秒,同时严格禁止在拌合及卸放熟料时,提前向拌合机内倾倒生料。下一拌生料必须在上一拌熟料卸完后方可进料。 ③运输 根据实验提供的新拌水泥混凝土初凝时间和施工时的气温来确定。混凝土从搅拌机出料到浇筑完毕的最大允许时间:当施工气温在5℃~10℃时,最大允许时间为2h;当施工气温在10℃~20℃时,最大允许时间为 1.5h;当施工气温在20℃~30℃时,最大允许时间为1h;当施工气温在30℃~35℃时,最大允许时间为0.75h。 (4)混凝土路面施工 ①混凝土路面施工工艺流程图 ②混凝土路面施工方法 M-9

道路设计说明

道路设计说明 1、设计依据及技术标准 1.1采用的规范、规程和验收标准及依据 1.1.1 采用的设计规范、规程 1)《城市道路工程设计规范》(CJJ37-2012); 2)《城市道路路线设计规范》(CJJ193-2012); 3)《城镇道路路面设计规范》(CJJ 169-2012); 4)《城市道路路基设计规范》(CJJ 194-2013); 5)《公路沥青路面设计规范》(JTGD50-2006); 6)《公路工程抗震规范》(JTG B02-2013); 7)《公路路基设计规范》(JTG D30-2015); 8)《公路路面基层施工技术细则》(JTG/T F20-2015); 9)《无障碍设计规范》(GB50763-2012); 10)《城市道路交叉口设计规程》(CJJ152-2010); 11)《公路桥涵设计通用规范》(JTG D60-2015); 12)《公路桥涵地基与基础设计规范》(JTG D63-2007); 13)《市政公用工程设计文件编制深度规定》(2013); 1.1.2采用的施工规范、规程和工程验收标准 1)《城镇道路施工与质量验收规范》(CJJ1-2008); 2)《公路路基施工技术规范》(JTG F10-2006); 3)《公路路面基层施工技术规范》(JTG/T F20-2015); 4)《公路沥青路面施工技术规范》(JTG F40-2004);1.1.3 设计依据 1、业主与我公司的签订的设计委托合同; 2、规划部门关于本片区道路的设计红线; 3、本道路1:500地形图及片区总体控制方案; 4、相邻已设计道路施工图资料。 1.2 主要技术标准 2、设计概要 2.1 工程概况 本项项目所在地点为火车站周边,市政道路含垭路、A线、B等道路。其中包含道路、排水、照明、绿化以及其他市政管线工程,本册图纸及说明为道路部分。 由于近年来车流量不断增加,汽车轴载日益重型化,本道路现状路面出现了较多破损,水泥路面存在较多裂缝、错台、掉角、碎板、磨耗层脱落等病害,沥青路面老化严重。通过实施本道路的改造,能大幅提高本道路的交通服务水平,满足城市交通迅猛发展的迫切需求,同时快速提升城市整体形象和品位。 本项目所有道路均为改建道路,我院委托后立即组织人员现场调查,掌握了本道路的使用状况。经过与业主的多次方案讨论确定:

水泥混凝土路面施工方案

成庄提浓站站外混凝土道路施工方案 一、工程概况: 本工程位于成庄提浓站站外道路,道路总长为300米,本道路为单车道。 二、编制依据 本施工方案是根据现场勘察以及山西省《水泥混凝土路面施工及验收规范》(GBJ97-87)施工验收规范及规程进行编制。 三、水泥混凝土路面施工注意事项: 1、施工前应严格按设计要求坐标进行放样,并对全线水准控制点进行闭合校验; 2、路基工程施工期间应采取必要的排水措施以保证路基干燥; 3、路面工程 1)混凝土计算抗折强度不低于4.0MPa,加水拌合料坍落度15-25,摊铺后先用插入式振捣器振捣边角,然后用夹板振捣器纵横交错全面振捣,振捣整平后30分钟内抹压提浆,抹面是禁止撒灰、洒水,抹面后30分钟内沿道路横向压成光面,施工完毕3小时开始养护,保持湿润。 2)道路路面应满足《水泥混凝土路面施工技术规范》 4、施工允许误差 板厚±10mm 路拱标高±10mm 路面宽±20mm 相邻板高差±3mm 平整度3m直尺接触路面,空隙不大于5mm 纵横顺直度20m长误差不大于15mm。 四、材料供用 路基采用100mm厚C15商砼,面层采用250mm厚C30商砼;停车位垫层使用200厚极配碎石,面层采用250mm厚C30商砼。 五、施工工艺 1、砼垫层施工工艺流程: 施工准备→施工测量放样→平地机整平→砼垫层浇筑 2、水泥混凝土路面面层施工工艺 施工准备→测量放样、复测高程→路面基层清理→安装模板→摊铺砼→抹平→压纹→拆模板→切缝→养护 1)施工准备工作

采用商品C30混凝土: ○1在正式施工前,商品砼供应商的试验室应先按设计图纸要求的砼强度等级进行配合比设计,并按规定做好砼的试件,经有关部门审核符合要求后,才能正式在工程施工中使用。砼的运输 ○2砼供应商采用搅拌车将工程所需的砼由搅拌站运送至现场,再用泵车运输至浇捣地点作业。商品混凝土运输进入施工现场后将混凝土用泵车送到浇筑面上,连续浇筑。在施工过程中,加强通信联络和调度,确保混凝土浇筑的连续均匀性。 ○3为满足混凝土连续施工的需要,浇筑之前,应提前选择好行车路线和确定运输车数量,同时应做好沿途交通警察工作、工地附近居民工作,以防出现混凝土因交通和民扰出现问题。○4由商品混凝土搅拌站试验室确定配合比及外加剂用量。 ○5混凝土浇筑前组织施工人员进行施工方案的学习,由技术部门讲述施工方案,对重点部位单独交底,设专人负责,做到人人心中有数。 2)测量放样 测量放样是水泥混凝土路面施工的一项重要工作。首先应根据设计图纸放出中心线及边线,设置胀缝、缩缝、曲线起迄点和纵坡转折点等桩位,同时根据放好的中心线及边线,在现场核对施工图纸的混凝土分块线。要求分块线距窨井盖的边线保持至少1cm的距离,否则应移动分块线的位置。放样时为了保证曲线地段中线内外侧车道混凝土块有较合理的划分,必须保持横向分块线与路中心线垂直。对测量放样必须经常进行复核。包括在浇捣混凝土过程中,要做到勤测、勤核、勤纠偏。 3、安设模板 垫层检验合格后,即可安设模板。模板采用木模,长度3~4m。模板高度与混凝土面层板厚度相同。模板两侧铁钎打入基层固定。模板的顶面与混凝土路面顶面齐平,并应与设计高程一致,模板底面应与基层顶面紧贴,局部低洼处(空隙)要事先用水泥浆铺平并充分夯实。模板安装完毕后,再检查一次模板相接处的高差和模板内侧是否有错位和不平整等情况,高差大于3mm或有错位和不平整的模板应拆去重新安装。 4、摊铺与振捣 1)、摊铺 摊铺混凝土前,应对模板的间隔、高度、支撑稳定情况和基层的平整情况等进行全面检查。 混凝土混合料运送车辆到达摊铺地点后,直接倒入安装好侧模的路槽内,并用人工找补均匀,如发现有离析现象,应用铁锹翻拌。

水泥混凝土路面基层

水泥混凝土路面基层的作用是什么[工程施工技术]收藏转发 至天涯微博 悬赏点数10该提问已被关闭6个回答 匿名提问2009-01-06 23:22:10 水泥混凝土路面基层的作用是什么 防护加固作用,符: 水泥混凝土路面面层混凝土的施工工艺 混凝土板的施工工艺为安装模板、安设传力杆、混凝土拌和与运输、混凝土摊铺和振捣、表面修整、接缝处理、混凝土养护和填缝。 1、安装模板 模板宜采用钢模板,弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤, 有足够的强度,内侧和顶、底面均应光洁、平整、顺直,局部变形不得大于3mm,振捣时模板横向最大挠曲应小于4mm,高度应与混凝土路面板厚度一致,误差不超过±mm,纵缝模板平缝的拉杆穿孔眼位应准确,企口缝则其企口舌部或凹槽的长度误差为钢模板±m m,木模板塑mm。 2、安设传力杆 当侧模安装完毕后,即在需要安装传力杆位置上安装传为杆。 当混凝土板连续浇筑时,可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔,以便传力杆穿过,嵌缝板上面设木制或铁制压缝板条,按传力杆位置和间距,在接缝模板下部做成倒U形槽,使传力杆由此通过,传力杆的两端固定在支架上,支架脚插入基层内。 当混凝土板不连续浇筑时,可采用顶头木模固定法安设传为杆。即在端模板外侧增加一块定位模板,板上按照传为杆的间距及杆径、钻孔眼,将传力杆穿过端模板孔眼,并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时,拆除挡板、横木及定位模板,设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣

对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为 22 24cm ;塑性的商品混凝土一次摊铺的最大厚度为26cm 。超过一次摊铺的最大厚度时, 应 分两次摊铺和振捣,两层铺筑的间隔时间不得超过3Omin ,下层厚度约大于上层,且下层厚度为 3/5 。每次混凝土的摊铺、振捣、整平、抹面应连续施工,如需中断,应设施工缝,其位置应在TRANBBS 设计规定的接缝位置。振捣时,可用平板式振捣器或插入式振捣器。 施工时,可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%?10% ,可易于摊铺、振捣,减轻劳动强度,加快施工进度,缩短混凝土抹面工序,改善混凝土的抗干缩性、抗渗性和抗冻性。施工中应注意以下几点: 1) 真空吸水深度不可超过30cm 。 2) 真空吸水时间宜为混凝土路面板厚度的1.5 倍(吸水时间以min 计,板厚以cm 计)。 3) 吸垫铺设,特别是周边应紧贴密致。开泵吸水一般控制真空表lmin 内逐步升高到4 00?500mmHg,最高值不宜大于650?700mgHg,计量出水量达到要求。关泵时,亦逐渐减少真空度,并略提起吸垫四角,继续抽吸10?15s,以脱尽作业表面及管路中残余水。 4) 真空吸水后,可用滚杠或振动梁以及抹石机进行复平,以保证表面平整和进一步增强板面强度的均匀性。 4、接缝施工 纵缝应根据设计文件的规定施工,一般纵缝为纵向施工缝。拉杆在立模后浇筑混凝土之前安设,纵向施工缝的拉杆则穿过模板的拉杆孔安设,纵缝槽宜在混凝土硬化后用锯缝机锯切;也可以在浇筑过程中埋人接缝板,待混凝土初凝后拔出即形成缝槽。 锯缝时,混凝土应达到5?10Mpa 强度后方可进行,也可由现场试锯确定。横缩缝宜在混凝土硬结后锯成,在条件不具备的情况下,也可在新浇混凝土中压缝而成。 锯缝必须及时,在夏季施工时,宜每隔3? 4 块板先锯一条,然后补齐;也允许每隔3?4块板先压一条缩缝,以防止混凝土板未锯先裂。 横胀缝应与路中心线成90°,缝壁必须竖直,缝隙宽度一致,缝中不得连浆,缝隙下部设胀缝板,上部灌封缝料。胀缝板应事先预制,常用的有油浸纤维板(或软木板)、海绵橡胶

(完整word版)沥青路面结构设计

第四章 路面结构设计 1.1设计资料 (1)自然地理条件 新建济南绕城高速,道路路基宽度为24.5米,全长5km ,结合近几年济南经济增长及人口增长的情况,根据近期的交通量预测该路段的年平均交通量为5000辆/日,交通量平均年增长率γ=4%。路面结构设计为沥青混凝土路面结构,设计年限为15年。 (2)土基回弹模量 济南绕城高速北环所在地区为属于温带季风气候,季风明显,四季分明,春季干旱少雨,夏季温热多雨,秋季凉爽干燥,冬季寒冷少雪。据区域资料,年平均气温13.8℃,无霜期178天,最高月均温27.2℃(7月),最低月均温-3.2℃(1月),年平均降水量685毫米。道路沿线土质路基稠度 c ω=1.3;因此该路基 处于干燥状态,根据公路自然区划可知济南绕城高速处于5 Ⅱ区,根据【JTG D50-2006】《公路沥青路面设计规范》中表5.1.4-1可确定工程所在地土基回弹模量设计值为46MPa 。 (3)交通资料

1.2交通分析 (1)轴载换算 路面设计以双轮组-单轴载为100KN 为标准轴载,以BZZ-100表示。标准轴载的计算参数按表1-2确定。 ○ 1当以设计弯沉为指标时及验算沥青层层底拉应力时,凡大于25kN 的各级轴载Pi 的作用次数Ni 按下式换算成标准轴载P 的当量作用次数N 的计算公式为: 35 .4121∑=? ?? ??=k i i i P P N C C N 式中:N ——标准轴载当量轴次数(次/d ); Ni ——被换算的车型各级轴载作用次数(次/d ); P ——标准轴载(kN ); Pi ——被换算车型的各级轴载(kN ); C1——被换算车型的各级轴载系数,当其间距大于3m 时,按单独的一个 轴计算,轴数系数即为轴数m ,当其间距小于3m 时,按双轴或多轴计算,轴数系数为C1=1+1.2(m-1); C2——被换算车型的各级轴载轮组系数,单轮组为6.4,双轮组为1.0, 四轮组为0.38。 沥青路面营运第一年双向日平均当量轴次为: 35 .41 21∑=? ?? ??=k i i i P P N C C N = 4709.00(次/d ) ○ 2当以半刚性层底拉应力为设计指标时,标准轴载当量轴次数N ': 8 121 k i i i P N C C N P =?? '''= ? ??∑ 式中: 1C ' ——轴数系数 2C '——轮组系数,单轮组为18.5,双轮组为1.0,四轮组为0.09。 注:轴载小于50KN 的特轻轴重对结构的影响可以忽略不计,所以不纳入当 量换算。 沥青路面营运第一年双向日平均当量轴次:

5.0【混凝土】配合比设计说明(路面)

5.0混凝土路面配合比设计说明 一、编制依据: 1、JTG F30-2014 公路工程水泥混凝土路面施工技术细则 2、JTJ 55-2011 普通混凝土配合比设计规程 3、JTG E30-2005 公路工程水泥及水泥混凝土试验规程 4、JTG E42-2005 公路工程集料试验规程 5、GB175-2007 通用硅酸盐水泥标准 6、设计图纸 二、工程要求: 1、强度等级:C35,28天弯拉强度5.0Mpa 2、坍落度:40-60mm 3、拌合及振捣方法:机械 4、部位:路面砼面层 三、材料: 1、水泥:湖南金磊南方水泥有限公司生产的南方牌P.O42.5水泥 2、细集料:江西河砂,细度模数2.80 3、粗集料:采用四都碎石厂碎石,最大粒径31.5mm,4.75-31.5mm合成级配, 4.75-16mm 占37%、16-26.5mm 占45%、19-31.5mm 占18% 4、水:饮用水 5、外加剂:湖南衡阳金栋旺建材有限公司JD型高效减水剂 四、砼配合比设计步骤: 1、基准配合比(C35-B) ⑴、试配强度:fc=fr/(1-1.04Cv)+ts=5.82 ⑵、计算水灰比:W/C=1.5648/(fc+1.0097-0.3595*fs) =0.38 采用W/C=0.38 其中fr=5.0,c v=0.12,s=0.15,t=0.72,fs=7.4 ⑶、依据JTG F30-2003规范,查表4.1.4。选择用砂率: 砂的细度模数为2.80,选取砂率为S P = 38%。 ⑷、设计坍落度为40-60mm,选用S L=60mm。

按下列经验公式计算单位用水量: W0=104.97+0.309S L+11.27C/W+0.61S P=176 Kg 选用单位用水量为:180 Kg 掺外加剂单位用水量: 外加剂:湖南衡阳金栋旺建材有限公司JD型高效减水剂,其减水率为 12%~20%,掺量为1.8%,减水率为β=16%; 所以用水量W0w=W0(1-β/100)=151 Kg ⑸、计算水泥用量:Co=Wo/(W/C)=397 Kg ⑹、计算每立方米砂、碎石用量,设砼容重为:Mcp=2450Kg/m3 即:397+Mg 0+Ms0+151=2450 38%=Ms0/(Ms0+Mg0)×100% 解之得: Ms0=723Kg/m3Mg0=1179Kg/m3 ⑺、初步配合比: 水泥:砂:碎石:水 397:723:1179:151 1 :1.82:2.97:0.38 外加剂,掺量为1.6%,水泥用量为397 Kg/m3,水灰比不变则: 水泥:砂:碎石:水:减水剂 397:723:1179:151:7.15 1 :1.82:2.97:0.38:0.018 2、调整配合比(C35-A):水灰比减少0.02,则: ⑴、水灰比:W1/C1=0.36 ⑵、砂率:βs1=38% ⑶、用水量:Mw1=151Kg/m3 ⑷、计算水泥用量:Mc1= Mw1/ w1/c1=419 Kg/m3 ⑸、计算每立方砼砂、碎石用量,设砼容重为:Mcp=2450Kg/m3 即:419+Mg 1+Ms1+151=2450 38%=Ms1/(Ms1+Mg1)×100%

沥青混凝土路面设计说明书

沥青混凝土路面设计说明书 1 路面设计的原则 路面结构是直接为行车服务的结构,不仅受各类汽车荷载的作用,且直接暴露于自然环境中,经受各种自然因素的作用。路面工程的工程造价占公路造价的很大部分,最大时可达50%以上。因此,做好路面设计是至关重要的。 路面设计内容应包括路面类型与结构方案设计、路面建筑材料设计、路面结构设计和经济评价。 1.1 路面类型与结构方案设计 路面类型选择应在充分调查与勘察道路所在地区自然环境条件、使用要求、材料供应、施工和养护工艺等,并在路面类型选择的基础上考虑路基支承条件确定结构方案。由于路面工程量大,基垫层材料应尽可能采用当地材料,并注意使用各类废弃物。必要时,应考虑采用新型路面结构形式、新材料、新施工工艺。同时,应注意路面的功能和结构承载力等是通过设计、施工、养护等共同保证的,可采用寿命周期费用分析技术合理确定路面类型和结构。 1.2 路面建筑材料设计 路面建筑材料设计往往是路面设计中不受重视的一块内容,原因在于设计仅仅依据设计规范或当地经验确定路面结构层次,指定各层次材料的标准规范名称。本次设计运用了大学期间所学的工程技术与材料科学知识,合理考虑了道路所在地的自然环境、材料所在路面结构层次的功能等,论证合理地选择了材料类型和建议配比。 1.3 路面结构设计 路面结构设计就是对拟订的路面结构方案和选定建筑材料,运用规范建议的设计理论和方法对结构进行力学验算。 现阶段公路路面使用的路面类型主要有沥青混凝土路面和水泥混凝土路面,设计者应综合考虑当地的环境、降水、材料、交通量等各方面因素后选定路面的类型,然后进行设计。 2 路面设计 2.1 沥青路面结构设计标准 现行《公路沥青路面设计规范》的设计标准主要以路面表面设计弯沉值作为设计控制指标,对高等级道路路面还要验算沥青混凝土面层和整体性材料基层的拉应力。 2.2 累计当量轴次计算

公路水泥混凝土路面设计规范

1总则 1.0.1 为适应交通运输发展和公路建设的需要,提高水泥混凝土路面的设计质量和技术水平,保证工程安全可靠、经济合理,制定本规范。 1.0.2 本规范适用于新建和改建公路和水泥混凝土路面设计。1.0.3 水泥混凝土路面设计方案,应根据公路的使用任务、性质和要求,结合当地气侯、水文、土质、材料、施工技术、实践 经验以及环境保护要求等,通过技术经济分析确定。水泥混 凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋 配制等。水泥混凝土路面结构应按规定的安全等级和目标可 靠度,承受预期的荷载作用,并同所处的自然环境相适应, 满足预定的使用性能要求。 1.0.4 水泥混凝土路面设计除应符合本规范外,尚应符合国家现行有关标准的规定。 2 术语、符号 2.1 术语 2.1.1 水泥混凝土路面cement concrete pavement 以水泥混凝土做面层(配筋或不配筋)的路面,亦称刚性路面。 2.1.2 普通混凝土路面plain concrete pavement 除接缝区和局部范围外面层内均不配筋的水泥混凝土路面,亦称素混凝土路面。

2.1.3 钢筋混凝土路面jointed reinforced concrete pavement 面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。 2.1.4 连续配筋混凝土路面continuous reinforced concrete pavement 面层内配置纵向连续钢筋和横向钢筋,横向不设缩缝的水泥混凝土路面。 2.1.5 钢纤维混凝土路面steel fiber reinforced concrete pavement 在混凝土面层中掺入钢纤维的水泥混凝土路面。 2.1.6 复合式路面composite pavement 面层由两层不同类型和力学性质的结构层复合而成的路面。 2.1.7 水泥混凝土预制块路面concrete block pavement 面层由水泥混凝土预制块铺砌成的路面。 2.1.8 碾压混凝土roller compected concrete 采用振动碾压成型的水泥混凝土。 2.1.9 贫混凝土lean concrete 水泥用量较低的水泥混凝土。 2.1.10 设计基准期限design reference period 计算路面结构可靠度时,考虑各项基本度量与时间关系所取用的基准时间。 2.1.11 安全等级safety classes

水泥混凝土路面施工方法说明

6.3 水泥混凝土路面施工方法及说明 xxx改建工程,K0+000~K0+335段及K0+500~K0+985段局部路面损坏严重的需挖补原水泥面层。 路面C35 厚26cm水泥砼路面11648m2,主要为主车道路面。水泥混凝土路面施工分幅进行。路面混凝土采用有资质的C35商品混凝土。 6.3.1 路面混凝土施工方法 (1)模板工程 ①模板的选用 路面混凝土采用26cm高定型槽钢模板。 ②模板安装 经测量放样后,路面砼模板按照单车道的宽度沿行车方向安装,安装好后刷脱模剂就可以进行路面混凝土的浇筑。模板安装如下图所示。

①钢筋加工 钢筋加工由专门技术人员开具钢筋加工配料单,交加工厂加工。加工前的钢筋先进行调直除锈工作,并制作样品,样品合格后按配料单计划进行加工。加工完成的钢筋按使用部位、种类挂牌分类垫放于方木上。 ②钢筋的运输及安装 加工完毕后的钢筋由手推车运输至安装现场。钢筋的安装按设计要求进行。钢筋及扎线均不得接触模板。安装完毕的钢筋,按三检制度检查后,报请监理工程师验收。 (3)商品砼 ①搅拌设备计量误差要求 所选定的商品砼厂,其水泥混凝土搅拌设备的配套容量必须满足施工现场机具的施工要求,搅拌设备的类型必须是强制式的,搅拌设备应能稳定可靠地供应足够的水泥混凝土拌和料、充足的供水供电。 进入搅拌设备的各种原材料须通过严格的试验检验,每个搅拌设备者须用法定计量单位对各种原材料进行计量标定,计量允许误差要求如下:水泥:±1%;砂:±2%;粗骨料:±2%;水:±1%;外加剂:±2%。 要特别注意雨天或阵雨后必须及时按砂石含水量来调整加水量和砂石料称量。混凝土坍落度应按设计要求严格控制。 ②搅拌时间 强制式搅拌设备的拌和时间不少于90秒,同时严格禁止在拌合及卸放熟料时,提前向拌合机内倾倒生料。下一拌生料必须在上一拌熟料卸完后方可进料。 ③运输 根据实验提供的新拌水泥混凝土初凝时间和施工时的气温来确定。

路面设计原理与方法

路面设计原理与方法 1.柔性路面,刚性路面定义,结构特性,二者在设计理论与方法上有何主要区别 在柔性基层上铺筑沥青面层或用有一定塑性的细粒土稳定各种集料的中、低级路面结构,因具有较大的塑性变形能力而称这类结构为柔性路面。它的总体结构刚度较小,刚性路面采用波特兰水泥混凝土建造,用水泥混凝土作面层或基层的路面结构。它的分析采用板体理论,不用层状理论。板体理论是层状理论的简化模型。它假设混凝土板是中等厚度的平板,其截面在弯曲前和弯曲后均保持平面形状。如果车轮荷载作用在板中,无论是板体理论,还是层状理论均可采用,两者将得到几乎相同的弯拉应力和应变。如果车轮荷载作用在板边,假定离板边距离小于0.61m(2ft),只能用板体理论分析刚性路面。层状理论之所以适用于柔性路面而不适合于刚性路面,是因为水泥混凝土的刚性比HMA大得多,荷载分布的范围很大。而且刚性路面有接缝存在,这也使得层状理论不能适用。 刚性路面和柔性路面不同,刚性路面可以直接铺设在压实的土基上,或者铺设在加铺的粒料或稳定材料层上。 柔性路面设计以层状理论为基础,假设各层在水平方向是无限的,且是连续的。刚性路面由于板的刚度大和存在接缝,设计基础采用板体理论。如果荷载作用在板中,层状理论同样也能用于刚性路面设计中。 2.机场道面、道路路面各有什么特点。二者在功能和构造方面有什么主要区别?各自的设计原理与方法有什么相同点和不同点 机场道面的功能性能包括平整度、抗滑性能(对于跑道和快滑道)、纵横坡和排水性能等。 道面使用要求:具有足够的结构强度 ?表面具有足够的抗滑能力 ?表面具有良好的平整度 ?面层或表层无碎屑 机场道面是指在民用航空运输机场飞行区范围内供飞机运行使用的铺筑在跑道、滑行道、站坪、停机坪上的结构物。由于飞机运行方式对安全使用的要求高、飞机荷载重量和轮胎接地压力大于车辆荷载等原因,机场道面一般采用热拌热铺沥青混凝土。最多采用的热拌沥青混凝土结构是连续式密级配沥青混凝土,也有少数OGFC,SMA的应用也较为广泛。由于机场沥青混凝土道面所要求具备的强度条件、耐久性、抗滑性能等,在道路路面工程中所采用的沥青表处、沥青贯入碎石等面层结构不适用于机场道面。机场沥青混凝土道面中面层和底面层一般采用密级配沥青混凝土。沥青碎石结构可用于机场沥青混凝土道面底面层。 由于飞机的荷载和轮胎压力比公路车辆的荷载和轮胎压力大很多,因此机场道面通常比公路路面厚一些,而且需要较好的面层材料。无论是公路路面,还是机场道面,任何力学设计方法对荷载和轮胎压力的作用均可自动予以考虑。然而,采用力学法应注意以下不同的地方: (1)、机场道面的荷载重复作用次数通常小于公路路面的荷载重复作用次数。对于机场道面,由于飞机的左右偏离,一组机轮通过若干次只认为是重复作用一次;而对于公路路面,一个车轴通过一次即认为是重复作用一次。实际上公路荷载并不是作用在同一位置,这个情况在破坏极限中用增加荷载容许重复次数加以考虑。对柔性路面的疲劳引入一个修正系数,而对刚性路面的疲劳引入一个当量损伤率。 (2)、公路路面设计采用移动荷载,以荷载作用时间作为输入量描述其粘弹性特性,以荷载重复作用下的回弹模量作为输入量描述其弹性特性。机场道面设计在跑道中部采用移动荷载,在跑道端部采用静荷载,因此,跑道端部的道面厚度大于中部的厚度。

道路设计说明书模板

说明书一、概述 1.1 项目概况 务川县大坪镇电厂至官学撤并建制村硬化路是电厂至官学之间重要的通村公路。本项目的建设,对改善沿线居民日常出行和生产生活物资运输条件,促进地方经济的发展,建设社会主义新农村,完善务川县公路网结构,都具有积极的现实意义和深远的社会影响。 该公路路路线平、纵标准按农村公路,路基宽度4.5米(路基横断面布置为:左侧0.5米土路肩+3.5米(路面铺筑宽度)+右侧0.5米土路肩)。本次测量起点里程K0+000,位于务川县大坪镇黄洋村,起点电厂,经陈家山,终点至官学,里程为K7+840.761,共计7.840公里。 1.2 设计依据 1.我公司与务川县交通运输局签订的《务川县大坪镇“十三五”撤并建制村硬化路施工图设计设计合同》; 2.交通运输部关于推行农村公路建设“七公开”制度的意见及交通运输部关于推进“四好农村路”建设的意见——交公路发【2015】73号; 3.《工程建设标准强制性条文》(公路部分); 4.公路工程技术标准、规范、规程以及现行有关法律、法规等; 5. 有关规划、地方人民政府的要求和意见。 6. 交通部《关于印发农村公路建设指导意见的通知》(交公路发[2004]372号)。 7. 贵州省交通运输厅文件《贵州省通村油路改造工程管理办法(试行)》黔交建设【2011】49号; 8.贵州省交通运输厅文件《关于落实农村公路建设六个同步实施要求的通知》黔交建设【2014】69号; 9.贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则(试行)》; 10. 贵州省公路局文件《贵州省“十三五”农村公路前期工作及设计要求》(征求意见稿); 11.遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》(遵义市发交【2015】141号)。 1.3 设计采用的技术规范 1)道路部分 (1)《公路水泥混凝土路面设计规范》(JTG D40-2011); (2)《公路软土地基路堤设计与施工技术规范》(JTG 17 D13-02-2013); (3)《公路路基施工技术规范》(JTG F10-2006); (4)《公路桥涵施工技术规范》(JTG/T F50-2011); (5)《道路交通标志与标线》(GB5786-2009); (6)《道路工程制图标准》(GBJ50162-92)。 2)桥梁工程 (1)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(D62-2004); (2)《公路桥涵设计通用规范》(JTGD60-2015); (3)《公路桥涵地基与基础设计规范》(JTG D63-2007); (4)《地下工程防水技术规范》(GB50108-2008); (5)《公路桥梁抗震设计细则》(JTG B02-01-2008)。 1.4设计采用的主要技术标准 (1)《关于印发农村公路建设指导意见的通知》(交公路发〔2004〕372号); (2)《农村公路建设管理办法》(交通部令2006年第3号); (3)《贵州省公路条列》和《贵州省通村油路改造工程管理办法(试行)》(黔交建设〔2011〕49号); (4)贵州省交通运输厅《贵州省“四在农家——美丽乡村”基础设施建设——小康路工程技术导则(试行)》; (5)遵义市交通运输局文件《关于遵义市“十三五”撤并建制村硬化路施工图简化设计标准格式的通知》(遵义市发交【2015】141号)。 1.5测设经过 铁二院成都分院公司承接勘察设计任务之后,立即成立了项目处,制定了施工图测设《勘察设计作业指导书》,同时按规范、合同要求进行各项测设工作。本项目为务川县大坪镇电厂至官学撤并建制村硬化路,全长7.840Km。于2016年3月上旬完成外业测量工作,同时对施工图

沥青路面结构设计方法的简介

沥青路面结构设计方法的简介 摘要:针对沥青路面结构设计方法进行调研,重点对AASHTO沥青路面设计法、壳牌( SHELL)设计法和我国沥青路面结构设计法进行深入分析.对沥青路面结构设计方法的形成及发展、各沥青路面设计方法 的特点进行评述、 关键词:沥青路面:结构设计:AASHTO:路面力学模型 1 引言 沥青路而设计方法随着路而技术、交通状况及人们对路而破坏状态认识的变化而不断发展,经历了古典理论法、经验设计法和理论分析法三个阶段。 2沥青路面设计方法的形成及发展 从1901年美国麻省道路委员会第八次年会上提出的第一个路而设计方法的公式,至1940年的Goldbeck公式,沥青路而设计法均属于古典理论法,其特点是以土基顶而的应力大小为依据设计路而厚度。随着路而结构形式、施工技术水平、以及路而力学理论和计算手段的发展,古典理论法逐渐被淘汰。经验法和理论分析法是目前常用的路而设计方法。 经验法是建立在大量实际道路和试验路调查基础上的设计方法,典型的有AASHTO沥青路而设计法、CBR设计法等。经验法通过路而调查提出路而破坏标准、设计指标以及交通作用与设计指标的关系,以此为基础进行厚度计算。经验法建立在实践的基础上,因此在路而设计因素变化不大的情况下,经验法的设计结果比较容易接近实际要求。但是,由于经验法设计曲线或设计公式是由一定时期的路而调查得到的,随着路而结构、材料、施工养护以及交通情况的变化,其对以后路而设计的适用性往往受到限制,需要根据各种影响因素的变化不断修订,但由于其参数、指标有很大的主观性,理论基础模糊,修订工作比较困难。 随着路而力学和计算技术的发展逐渐产生了理论分析法。理论分析法典型的有壳牌(SHELL)法、美国地沥青协会(TAI)法等,我国沥青路而设计法也属于理论法的范畴。当然,沥青路而设计中任何理论分析法都不是纯理论的,都必须与路而调查、室内试验结论相结合,包含有经验法的部分成果。理论分析法的特征是通过路而力学模型计算结构层厚度,其优点是理论基础清晰,便于修订更新,缺点是路而模型对实际路而的大量简化会引起一些误差,而误差的修正系数与经验法的指标一样,是比较模糊的,带有一定的经验性。同经验法一样,理论分析法也要随着路而实践的发展而修订。 近年来,随着人们对路而破坏特性认识的深入,逐渐产生了长寿命路而的设计思想。长寿命路而的设计思路是:保证路而足够的整体强度,把病害限制在路而表层,通过定期(10 -20年)的表而修复,防比表而病害影响路而结构安全,保证路而在相当长的设计年限内不发生结构性损坏(40年以上)。以下针对国内外主流的沥青路而设计方法做介绍。 3美国AASHT093沥青路面设 计方法
