01，电气施工图中配电箱AL/PL是什么意思，为什么？
我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表
在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.
02，电气施工图配电箱名字
ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES, ALEW,APEW,HX麻烦把这些名字说下
一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；
像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义
配电箱系统图中
C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-F C L123/WP1是什么意思，哪位大侠帮忙解释下，谢谢
C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3
极;20ALC1-D25：新型交流接触器LR2-D13:热继电器
YC-4*6P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？
指应急照明配电箱（有双电源）。A表示配电设备（箱、柜）；L表示用于照明类；
E表示用于应急（照明）。如AL--正常照明配电箱。
05,建筑安装配电箱怎么算几模，或几P?
建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。
再帮忙解释下这些符号的意思：
DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJ M C65N,S250S,5SX,E4CB
小型配电箱（一般是照明配电箱），也叫终端电器，模数化终端电器。
近代配电箱多采用模数化电器（好处略），模数指内部器件单元，如微型断路器的【宽度】，以9mm为基本单位，但断路器最小的是单极断路器，占18mm宽，理论上是2个模数，但工程上常以18mm宽为1个模数，同时因为是单极断路器的宽度，单极也称1P（Pole,极），那么模数化配电箱规格就按P数分为若干种，它们的高度相同，宽度=边余量+总P数+边余量。那些符号都是电气图中代号
如DZ47、NB1、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如:
C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。其他的顾不上查资料了，自己网上搜吧。
06,配电系统问题
本人新手，请教前辈们，这张图是不是就是配电系统图（后面还有
AL32,ALK1等之类的图，百度插不上），怎么看不出配电方式，比如说TT,TN 等，还是直接跟这个无关啊！再就是里面每类型号是什么意思，在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了，本人只有这么多分了，之前不知道怎的被封了！
我试着回复一下吧，仅供参考：
一、这张图可以称为“配电系统图”，或更为细致地称为“编号为AL的配电箱系统图”。
二、从图看，接地方式为TN-S系统，因为配电箱的总进线为五芯，正常的情况整个系统的中性导体和保护导体是分开的（如果合一的话，用四芯即可），在这个基础上，箱体还做了重复接地。
三、上面的符号所代表的意义，在网上都能查得到，你应该首先下载一个电气图例符号大全，仔细看一下，问题就解决了。
四、图中所标注的功率数值，就是设备铭牌上标注的功率。
五、电缆的型号是根据负荷大小、设备使用情况、电缆的容许载流量和安装条件等条件计算出来的。
07,建筑电气中的电缆电线符号表示？
比如：ZR是阻燃意思还有BVV什么RVV之类的代表什么意思啊？！？！？！求老师总结下
电缆表示方法：型号-电压-规格规格表示为：芯数*截面
以上BVV、RVV之类就叫“型号”
型号决定了电线电缆的种类、材料和结构常见的有：
B——字母在型号最前面，表示“布电线类”；字母在型号最后面，表示“扁线类”
V——聚氯乙烯料（一个V表示聚氯乙烯绝缘，两个V表示聚氯乙烯护套）R——软线类
T——表示导体为铜材（铜是电线电缆主要材料，故铜的代号常省略）L
——表示导体为铝材
22——前一个2表示钢带铠装，后一个2表示聚氯乙烯外护套电线电缆型号N多种，此处不能包罗万象。要哪一类电缆就参看哪一类电缆的国家标准，如你以上所以就是属于“布电线”类，国标号为GB5023-1997，和
JB/T8743-1998
08,建筑给排水图形符号？
线路上的3代表什么啊？
这不是给排水图形符号，是电气符号。图中“3”表示三根电线,n3、n2为回路编号。
09,建筑电气图
C65N-16A2P VE-30mA YJV3X4mm SC25HDPE50每个字
母符号数字分别指什么？
还有C65N-C16/3P VV*5x2.5-SC32/WC/FC谢谢
C65N-16A2P是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA YJV3X4mm SC25HDPE50YJV：交联聚乙烯电缆,3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极
VV*5x2.5-SC32/WC/FC指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
C65N是正泰微型开关16A3回路VV是电缆5芯2.5平方32是镀锌管WC/FC是敷设方法
c65:断路器型号。C16：16A。3P：三相的。VE30MA：三十毫安的漏电保护。YJV：交联聚乙烯电缆。3*4：三根四平方的。SC25：25的钢管。后面的不知道。
下面的意思是：C65的3P断路器，5*2.5平方的VV电缆，32的钢管，沿墙沿地暗敷设。
C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P是接两个线一零一火；VE-30MA是漏电保护电流是30MA；YJV是交联聚乙烯电缆；
3*4MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；
C65和上面的一样，16A也是一样，3P是三级接三火线；
vv5*2.5-sc32/wc/fc是5*2.5平方的VV电缆穿32的焊管沿墙或地面暗敷设。
10,建筑电气图纸中有一个双电源切换箱？他的符号是
HUSD18R-63/16A-4P是什么意思？
这个箱能有多大？他下面还有一个EPS箱是用DUYD-220V/2KW表示的，请问这个箱能有多大？里面的EPS大尺寸是多大？EPS箱有三趟回路。
谢谢大家了！
EPS是应急电源装置，标准的可以连续供电12小时，一般用于消防应急电源，HUSD18R-63/16A-4P是个型号，DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A 是负载电流，4p是四相。
双电源切换箱应该不大，一个双电源开关，加几个断路器，80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS），这个EPS应该是消防应急照明。
11,建筑电气施工图
建筑电气施工图中配电箱一半黑一般白，有的画一个对交叉，有的是上白下黑，有的是左白右黑，有的是左黑右白
问题补充：
都是什么意思表示什么状态或者什么性质
电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号，但是设计常用它表示明装照明配电箱(柜)；全黑的为照明配电箱(柜）一般符号，画在墙内为暗装，
画在墙外为明装，但是设计常用它表示为暗装照明配电箱（柜）；半黑半白的为动力配电箱（柜），同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱（柜），
但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的
为事故应急配电箱（柜），有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装，
墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定。
电气符号大全
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC HSM8-63C/3P
DTQ30-32/2P这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）
DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
矿用铠装控制电缆；
MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm
铠装控制电缆；
KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆
KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4, ------37*1.5mm
铠装阻燃控制电
缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3* 0.75,4*4,------37*1.5mm
铠装通信电缆;
HYA22,HYA23,HYA53,HYV22,HYV235对,10对
------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对
------800对0.4-0.5-0.6-0.7-0.8-0.9线径
铠装阻燃通信电缆;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535
对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径
铠装计算机电缆；
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR 22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.03*2*1.5------30*2*1.5mm
铠装铁路信号电缆；
PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYA H22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘
V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温
P－编织屏蔽
P2－铜带屏蔽
P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV75-5-1(A、B、C）
S:射频
Y:聚乙烯绝缘
V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV75-5-1
S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：
RVVP2*32/0.2RVV2*1.0BVR R:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为
0.2MM ZR-RVS2*24/0.12
ZR:阻燃R:软线S:双绞线
2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为
0.12MM型号、名称
RV铜芯氯乙烯绝缘连接电缆（电线）
AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－
60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截
面），0.6/1KV，如：4*(1*185) +1*950.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*950.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
NHYJV:耐火动力电缆-0.6/1:0.6/1kV-3*70+35:四芯的铺设方式：穿SC（钢管）100 f c（埋地）
FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷
除了这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号
高压开关柜AH
高压计量柜AM
高压配电柜AA
高压电容柜AJ
低压电力配电箱柜AP
低压照明配电箱柜AL
应急电力配电箱柜APE
应急照明配电箱柜ALE
低压负荷开关箱柜AF
低压电容补偿柜ACC或ACP
直流配电箱柜AD
操作信号箱柜AS
控制屏台箱柜AC
继电保护箱柜AR
计量箱柜AW
励磁箱柜AE
低压漏电断路器箱柜ARC
双电源自动切换箱柜AT
多种电源配电箱柜AM
刀开关箱柜AK
电源插座箱AX
建筑自动化控制器箱ABC
火灾报警控制器箱AFC
设备监控器箱ABC
住户配线箱ADD
信号放大器箱ATF
分配器箱AVP
接线端子箱AXT
电气箱柜名称编号规格型号你自己可以对照看看是什么意思
Welcome To Download !!!
欢迎您的下载，资料仅供参考！
建筑电气工程施工图
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的
电气符号大全 电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 2、电气图形符号分类： 电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 电气无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。 二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。 模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。 3、电气设备常用文字符号 １、基本文字符号 符号描述 符 号 描述 符 号 描述 符 号 描述 符 号 描述 C 电容 器 EH 发热器 件 EL 照明 电 EV 空气 调节 器 FA 带瞬时动作的限流 保护器件 FU 熔断FV 限压保GS 同步GA 异步FR 带延时动作的限流
配电箱符号
线路敷设符号
常用电气元件文字符号表
电缆型号 NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。 你学习一下下面的电缆基础知识就知道了！ 一、电缆型号由下面字母属性组成 （1）类别： H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘： Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：
A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征： T——石油膏填充 G——高频隔离 C——自承式 （5）外护层： 23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层 常用电缆规格型号 一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线） BLV-铝芯聚氯乙烯绝缘电缆（电线） BVR-铜芯聚氯乙烯绝缘电缆（电线） BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线） BV-90-铜芯耐热90℃聚乙烯绝缘电线 本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线） 二、低烟无卤系列产品 低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号
电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 图线形式及应用表
电气图符号含义及图例 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A 0～A 4 ，见表15-1。
绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 表15-2 表15-3 常用电气图例符号
电气工程施工图一般符 一、敷设表示 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁
WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
01，电气施工图中配电箱AL/PL是什么意思，为什么？ 我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表 在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件， L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。 动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下 一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动； 像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义 配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路 注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？ 指应急照明配电箱（有双电源）。 A表示配电设备（箱、柜）； L表示用于照明类； E表示用于应急（照明）。 如AL--正常照明配电箱。
建筑电气工程施工图 令狐采学 第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路
走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表151。 152。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号
和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表153。图线形式及应用表152 图线名称图线形式图线应用图线名称图线形式图线应用粗实线 电气线路， 一次线路点划线控制线细实线 二次线路， 一般线路双点划线辅助围框线虚线 屏蔽线路， 机械线路 常用电气图例符号表153 图例名称备注图例名称备注 双绕组 变压器 形式1 形式2 电源自动切 换箱(屏) 隔离开关 三绕组 变压器 形式1 形式2 接触器(在非 动作位置触 点断开) 电流互感器 脉冲变压器 形式1 形式2 断路器 电压互感器 形式1 形式2 熔断器一般 符号 屏、台、箱 柜一般符号 熔断器式开 关
电气符号大全 BVR (聚氯乙烯绝缘皮软铜芯电线 SR：沿钢线槽敷设；BE：沿屋架或跨屋架敷设；CLE：沿柱或跨柱敷设；WE：沿墙面敷设；CE：沿天棚面或顶棚面敷设；ACE：在能进入人的吊顶内敷设；BC：暗敷设在梁内；CLC：暗敷设在柱内；WC：暗敷设在墙内；CC：暗敷设在顶棚内；ACC：暗敷设在不能进入的顶棚内；FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管；MT-电线管；PC-PVC塑料硬管；FPC-阻燃塑料硬管；CT-桥架；MR-金属线槽；M-钢索CP-金属软管；PR-塑料线槽；RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋；TC-电缆沟；BC-暗敷在梁内；CLC-暗敷在柱内；WC-暗敷在墙内；CE-沿天棚顶敷设 CC-暗敷在天棚顶内；SCE-吊顶内敷设；F-地板及地坪下；SR-沿钢索；BE-沿屋架，梁；WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊；DS-管吊；W-墙壁安装；C-吸顶；R-嵌入；S-支架；CL-柱上 沿钢线槽：SR；沿屋架或跨屋架：BE；沿柱或跨柱：CLE；穿焊接钢管敷设：SC；穿电线管敷设：MT 穿硬塑料管敷设：PC；穿阻燃半硬聚氯乙烯管敷设：FPC；电缆桥架敷设：CT；金属线槽敷设：MR 塑料线槽敷设：PR；用钢索敷设：M；穿聚氯乙烯塑料波纹电线管敷设：KPC；穿金属软管敷设：CP 直接埋设：DB；电缆沟敷设：TC；导线敷设部位的标注；沿或跨梁（屋架）敷设：AB；暗敷在梁内：BC 沿或跨柱敷设：AC；暗敷设在柱内：CLC；沿墙面敷设：WS；暗敷设在墙内：WC；沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC；吊顶内敷设：SCE；地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下 矿用铠装控制电缆；MKVV22,MKVV32?? 2*,3*,4*4,------37* 铠装控制电缆；KVV22,KVV32,KVVR22?? 2*,3*,4*4,------37* 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*,3*,4*4,------37* 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*,3*,4*4,------37* 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*,3*,4*4,------37* 铠装通信电缆;HYA22,HYA23,HY A53,HYV22,HYV23?? 5对,10对------2400 对,线径 铠装充油通信电缆;HYAT22,HYA T23,NYA T53?? 5对,10对------800对 线径 铠装阻燃通信电缆; ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,线径 矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHY A32,MHYV32 5对,10对------200对,线径 铠装计算机电缆； DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
建筑电气工程施工图 1、Pe=94KW 【安装容量】：安装用电器统计容量 2、Kx=0.8 【需用系数】：同回路的多个同类用电器实 际使用几率＜1,查手册或依经验取值 3、cosΦ=0.8 【功率因数】：交流系统中存在电感电容 性负荷时,功率因数≠1,查手册或设备参数 4、Ijs=135A 【计算电流】：根据以上数据计算出的该 系统实际运行电流 （不加说明,以380VAC/3相为例） Ijs=KxPe/3/0.22/cosΦ=0.8*94/3/0.22/0.8=? 楼主给的135A,怀疑设计者实际选用的功率因数是 0.85（计算结果是134A） 若计算结果略有差别,通常是设计者用近似系数计算得 出
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4 宽×长（B×L）841×1189594×841420×591297×420210×297 边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的 基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见
第三篇：变电站文字符号和编号一般规定 1 范围 本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。 2 引用标准 DL 5028-93 电力工程制图标准 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程 电力工程电气设计手册 3 总则 电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。 规范统一的原则。解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。 宜简不宜繁的原则。在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。 本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。 4 安装单位符号 4.1 定义
划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。合理划分安装单位，有以下意义： a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。 b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。 c）利于维护和检修试验。 4.2 构成 安装单位的符号一般由序号和文字符号组成，格式如下： 表4-2 安装单位文字符号约定字母表
4.3 举例 例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y； #1、#2内桥：1YQ、2YQ； Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；
电气控制图的常用符号 电气图，也称电气控制系统图。图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》 GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》 国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。表2—1给出了部分常用电气图形符号和文字符号。因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。若需更详细的资料，请查阅最新国家标准。 一、图形符号 图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2—1。 1．符号要素 它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。 2．一般符号 用以表示一类产品和此类产品特征的一种简单的符号。如电动机可用一个圆圈表示。 3．限定符号 是一种加在其他符号上提供附加信息的符号。 运用图形符号绘制电气图时应注意： ①符号尺寸大小、线条粗细依国家标准可放大与缩小，但在同一张图样中，统一符号的尺寸应保持一致，各符号之间及符号本身比例应保持不变。 ②标准中示出的符号方位，在不改变符号含义的前提下，可根据图面布置的需要旋转，或成镜像位置，但是文字和指示方向不得到置。 ③大多数符号都可以附加上补充说明标记。 ④对标准中没有规定的符号，可选取GB4728《电气图常用图形符号》中给定的符号要素、一般符号和限定符号，按其中规定的原则进行组合。 二、文字符号 文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。 文字符号分为基本文字符号和辅助文字符号，常用文字符号见表2—1。 1．基本文字符号 基本文字符号有单字母符号与双字母符号两种。单字母符号按拉丁字母顺序将各种电气设备、装置和元器件划分为23大类，每一类用一个专用单字母符号表示，如“C”表示电容器类，“R”表示电阻器类等。 双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“F”表示保护器件类，则“FU”表示为熔断器，“FR”表示为热继电器。 2．辅助文字符号
電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5
建筑电气工程施工图 第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。 1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。 2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不 能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。 3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。 4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明 平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。 5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、 导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1.电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基本幅面尺寸（mm）表15-1 幅面代号A0A1A2A3A4 宽×长（B×L）841×1189594×841420×591297×420210×297 边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 图线形式及应用表15-2 图线名称图线形式图线应用图线名称图线形式图线应用 粗实线电气线路，一次 线路 点划线控制线 细实线二次线路，一般 线路 双点划线辅助围框线 虚线屏蔽线路，机械 线路

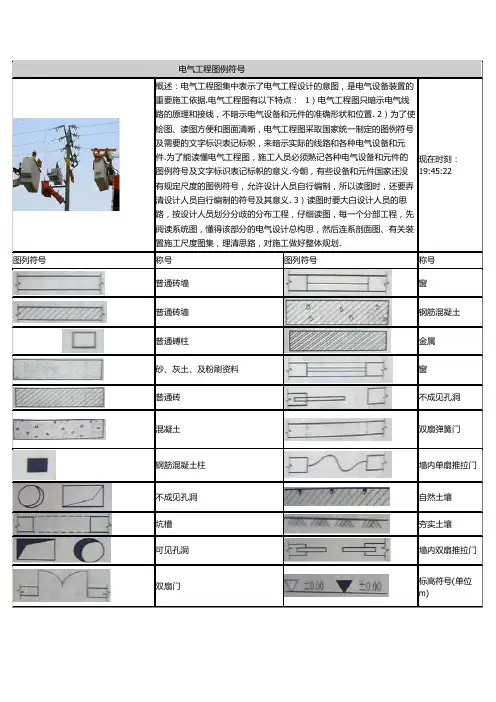

电气工程图例符号 概述:电气工程图集中表现了电气工程设计的意图,就是电气设备安装的重要施工依据。电气工程图有以下特点: ---------- 1)电气工程图只表示电气线路的原理与接线,不表示电气设备与元件的准确形状与位置。 2)为了使绘图、读图方便与图面清晰,电气工程图采用国家统一制定的图例符号及 必要的文字标记,来表示实际的线路与各种电气设备与元件。为了能读懂电气工程图,施工人员必须熟记各种电气设备与元件的图例符号及文字标记的意义。目前,有些设备与元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。 3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。现在时 刻:19:45:22 图列符号名称图列符号名称 普通砖墙窗 普通砖墙钢筋混凝土 普通磗柱金属 砂、灰土、及粉刷材料窗 普通砖不可见孔洞 混凝土双扇弹簧门 钢筋混凝土柱墙内单扇推拉门 不可见孔洞自然土壤 坑槽夯实土壤 可见孔洞墙内双扇推拉门 双扇门标高符号(单位m) 轴线与附加轴线污水池
木材单扇门 玻璃 楼梯首层 标准层 顶层 表2-2 常用电气图用图型符号 国标序号图形符号名称及说明备注06-19-03 06-19-06 双绕组变压器三绕组变压器 11-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 1 (1)屏、台、箱、柜一般符号 (2)电力或电力-照明配电箱 (3)照明配电箱(屏) (4)事故照明配电箱(屏) (5)多种电源配电箱(屏) (6)电源自动切换箱(屏) 画于墙外为明装 距地一般1、8mm 画于墙内为暗装 距地一般1、4mm 2 5 3 6 4 11-16-09 11-16-10 11-16-12 按钮盒一般型及保护型 密闭型防爆型 带指示灯型 点数应符号按钮数目 08-02-01V 电压表A 电流表W 功率表 08-04-03 08-04-15 Wh -有功电能表varh -无功电能表 11-18-19电信插座一般符号可用文字或符号加以区别 TP电话;TV电视;TX电传;M传声器;FM调频

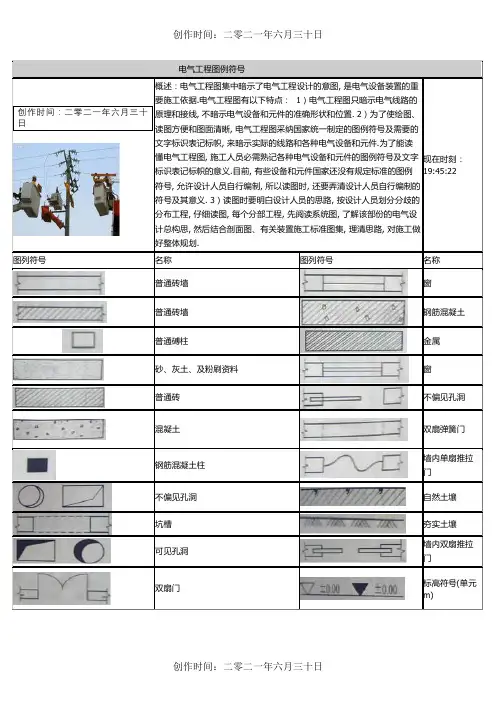

现在时刻： 19:45:22 电气工程图例符号 概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要 施工依据。电气工程图有以下特点： ------------------------- 1 ）电气工程图只表示电气 线路的原理和接线，不表示电气设备和元件的准确形状和位置。 2）为了使 绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必 要的文字标记，来表示实际的线路和各种电气设备和元件。为了能读懂电气 工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意 义。目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员 自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。 3） 读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读 图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结 合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。 图列符号 名称 图列符号 普通砖墙 普通砖墙 普通磚柱 砂、灰土、及粉刷材料 不可见孔洞 H 二工? 坑槽 名称 窗 钢筋混凝土 金属 窗 不可见孔洞 双扇弹簧门 墙内单扇推拉门 可见孔洞 自然土壤 夯实土壤 墙内双扇推拉门 双扇门 标高符号（单位m ） 轴线与附加轴线 污水池
