挂网喷射混凝土支护技术交底
分项工程质量技术交底卡合同段：
施工
单位
工程名称分项
工程
喷射混凝土
交底部位围护结构
交底
日期
年月
日
交底内容
喷射混凝土技术交底
一、工程概况
本工程围护结构坡面和基坑围护桩间采用挂网喷射混凝土支护。其中环岛干道侧、金钟路侧坡面以1:1.2放坡，坡面挂?8@200x200钢筋网,喷射C20砼100厚，并设置C18短钢筋；基坑围护桩间挂?8@150x150钢筋网,喷射C20砼桩间400厚，基坑面50厚，并设置C16短钢筋。
坡面网喷剖面图
技术负责人：交底人：
桩间网喷混凝土详图
二、施工准备
1.喷射作业前必须对机械设备，风、水管路和电线等进行全面检查及试运转;
2.埋设控制喷射混凝土厚度的标志，以确保混凝土喷射的厚度;
3.先将圆盘钢筋（直径A8）调直，按边坡形状尺寸取料加工，按网孔200
mm*200mm/150mm*150mm的规格编织好钢筋网，分布要均匀，绑扎要牢固;
4.编好钢筋网后，与短钢筋交接处必须进行焊接，以保证喷射混凝土时钢筋
网不晃动;
5.干喷机型号为PZ-6型混凝土喷射机;
6.水泥—喷射混凝土采用P.O42.5水泥；
7.粗骨料—粗骨料应采用坚硬耐久的碎石或卵石（斗石），或两者混和物，
严禁选用具有潜在碱活性骨料，当使用碱性速凝剂时，不得使用含有活性二氧化
硅的石料，喷射混凝土中的石子最大粒径不宜大于15mm，骨料级配宜采用连续级
配，按重量计含泥量不应大于1%，泥块含量不应大于0.25%；
8.细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜
控制在5%～7%，砂中小于0.075mm的颗粒不应大于20%，含泥量不应大于3%，泥
块含量不应大于1%。;
9.拌合水—喷射混凝土用水与普通混凝土相同，水中不应含有影响水泥正常
凝结与硬化的有害杂质；
10.减水剂—为提高喷射混凝土的流动性，可适量加入减水剂，加入的减水
剂应对混凝土的强度及坡面土的粘结力基本无影响，对混凝土和钢材无腐蚀作
用，对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外），吸湿性差，易于保技术负责人：交底人：
技术负责人： 交底人：
存，不污染环境，对人体无害；
11.速凝剂 —喷射混凝土宜采用液体速凝剂。在使用速凝剂前，应做水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量，并要求初凝时间不应大于5min ，终凝不应大于10min ；
12.根据设计强度和施工要求确定配合比（重量比）为，水泥：水：砂子：石头：速凝剂=480:235:968:968:24。 三、施工工艺
1.施工流程
网喷混凝土流程图
土方开挖
坡面（桩间）土体清理
钢筋焊接
养护
挂钢筋网
进入下一个循环
喷射混凝土 钢筋网片制作
喷射混凝土拌制
钢筋进场和检测
2.主要施工步骤
①钢筋网片加工
本项目坡面挂网采用?8＠200*200mm的钢筋网片，设置18短钢筋；基坑围护桩间挂?8@150x150钢筋网,设置C16短钢筋。钢筋网片按5m*2m标准制作，钢
筋连接采用焊接。钢筋加工的技术要求：
钢筋除锈：钢筋在使用之前必须保证其表面的洁净，清除钢筋表面油渍、漆污、铁锈等，以便保证钢筋与混凝土之间的握裹力。
钢筋调直：调直后的钢筋应保证平直，无局部弯折、无明显擦伤，抗拉强度不得低于设计要求。
钢筋切断：在进行钢筋切断时要长短搭配，统筹排料。一般按照先断长料，后断短料的原则，以减少损耗、节约钢筋。如发现钢筋有劈裂、偏头或严重弯头
现象，必须切除。如发现钢筋的硬度与该类型有很大出入，应查明原委后再作处
理。
②挂网
按图纸标定的位置挂设加工好的钢筋网片，为保证钢筋网片的保护层厚度，在第一次喷射完成后，开始铺设钢筋网片，采用吊挂安装，网与网用铁丝绑扎连
接，网框与短钢筋采用焊接固定，喷射混凝土时钢筋网不得晃动，并与坡面的间
隙大于20mm。钢筋网片焊接网格允许偏差±10mm，搭接长度为300mm。
坡面在挂网吊装施工同时布置泄水管，泄水管采用?50PVC管（梅花形布置，纵横间距均为1.5m），间距1500，外倾5%，长度800mm（喷射混凝土面外，露出
150-200mm）。
③混凝土喷射
基坑开挖后为尽量缩短边坡土体的裸露时间，混凝土喷射分为两次进行，喷射混凝土应分段自上而下进行，第一次喷射厚度不宜小于40mm，第二次喷射需在
绑扎、固定钢筋网片完成之后进行，第二次喷射至设计厚度。喷射混凝土终凝2
小时后，应喷水养护，养护时间宜为3～7小时，在高温或者寒冷季节需要采取
有效的养护措施。
两次喷混凝土作业应留一定的时间间隔，为保证上下层喷射混凝土搭接质
技术负责人：交底人：
清水河工业园工业硅冶炼项目边坡挂网喷射砼施工方案 编制单位： 年月日
目录 一、工程概况 (1) 二、边坡支护方案的设计及施工 (1) 三、施工工艺 (1) 四、边坡支护安全措施 (3) 五、文明施工及安全管理 (3)
边坡挂网喷射砼施工方案 一、工程概况 本项目为清水河工业园工业硅冶炼项目场平工程，位于清水河工业园区内。 二、边坡支护方案的设计及施工 适用于项目范围内所有高边坡，采用挂网喷射砼支护 三、施工工艺 挂网喷射砼支护要与边坡开挖紧密配合，各道工序实行平行作业，依次有序地进行。 1、挂网喷射砼支护施工顺序：修坡→放线→凿孔→安装锚杆→注浆→挂钢筋网→喷射混凝土。 2、先检查边坡的稳定性，再清除边坡中的松土、危土。 3、凹凸不平的岩石须大致整平，喷射前应用高压水冲洗，对遇水易溶解、泥化的岩层则应用高压风吹除岩面上的浮渣和灰尘。 4、凿锚杆孔：采用钻机成孔，按设计的孔位布置进行测量画线，标出准确的孔位，然后按设计要求的孔长、孔的俯角和孔径进行凿孔，严格注意质量，逐孔进行验收记录，不合格者为废孔，必须重打。 锚杆尺寸、规格及盎严格按设计图纸要求施工，特殊位置可根据实际情况进行调整。 5、锚杆安装：按照设计规定的锚杆的长度、直径，加工合格的锚杆，
为使锚杆处于孔的中心位置，每隔1.5～2m焊接一个居中支架，将锚杆体安放在孔内。 6、注浆：将符合孔深要求的注浆塑料管插入孔内，距孔底约0.5～1.0m 处，然后向孔内注入试验室试验合格的纯水泥浆，注浆压力不低于0.2MPa，以确保锚杆与孔壁之间注满水泥浆。注浆应由里向外逐步回撤注浆，待孔口稍有溢流现象，即可堵口封死。 7、挂网：在修好的边坡坡面上，按各坡面设计要求挂网，网筋之间用扎丝间隔绑扎，钢搭接要牢，挂网时确保有保护层。 8、加强筋焊结：等锚杆注浆、绑扎网片施工完成后，用φ10圆钢将锚杆头部连接起来，焊在杆体上，各焊接点必须牢固。 9、喷混凝土：在上述工序完成后，即可喷射混凝土。混凝土强度、厚度及施工分层严格按照设计图纸及规范要求进行施工。喷射混凝土表面要求基本平整。 10、泄水孔呈梅花型布置，间距2~3米，在挂网喷射混凝土完毕后实施。 11、支护主要机械设备： 主要机械设备一览表
南京地铁X号线一期工程土建（DX-TAXX）工程挂网喷射混凝土施工方案 编制： 审核： 批准： 中铁X局集团有限公司 南京地铁X号线土建（DX-TAXX）工程项目部 2014年4月5日
目录 1、编制依据 (2) 2、工程概述 (2) 试车线及联络线围护结构内侧桩间及桩外10cm厚采用挂网喷射混凝土找平，混凝土为C25早强，钢筋网片为φ6.5mm@150mm；联络线放坡开挖段采用喷射混凝土护坡，混凝土采用C25，喷射厚度为15cm，内设φ8mm@150mm钢筋网片，并插入Φ20钢筋，L=2000mm，间距为1000mm，每个断面为3根。 (2) 3、施工准备 (2) 3.1、技术准备 (3) 3.2、机械准备 (3) 3.3、人员准备 (3) 4、施工技术方案 (4) 4.1、喷射混凝土工艺 (4) 4.2、喷射混凝土施工要求 (5) 4.3、喷射混凝土原料及混凝土的搅拌 (6) 5、质量控制措施 (8) 5.1、网喷施工质量管理要点 (8) 5.2、网喷的控制技术要点 (8) 6、安全控制措施 (8) 6.1、一般要求 (8) 6.2、混凝土喷射安全措施及注意事项 (9) 7、文明施工、环境保护措施 (10) 7.1、文明施工 (10) 7.2、环境保护 (11)
喷射混凝土施工方案 1、编制依据 1、《地下铁道工程施工及验收规范》（GB50299-1999） 2、《建筑基坑支护技术规程》（JGJ120-99） 3、《建筑地基基础工程施工质量验收规范》（GB50202-2002） 4、《地下防水工程质量验收规范》（GB50208-2002） 5、《地下工程防水技术规范》（GB50108-2008） 6、《混凝土外加剂应用技术规范》(GB50119-2003) 7、《喷射混凝土加固技术规程》(CECS161:2004) 8、南京地铁X号线一期工程X段与综合基地试车线工程施工设计图纸 2、工程概述 南京地铁X号线一期工程XX段试车线（正线）及联络线。试车线正线部分始于XX 段物资总库东侧1#风井，向东北方向引出，以R=1000米半径曲线偏转向北，下穿XX大道后沿三环线道路西侧绿化带下继续向北敷设直至进入2#风井。正线自南向北以2‰的坡度下坡。试车线与车场线联络线出分界点后以33‰的坡度下坡，向东南方向引出以R=150米半径曲线偏转向东，经一段夹直线后以R=200米半径曲线向西偏转，然后以2‰的坡度上坡，直线段向西南接入试车线正线。 试车线正线部分采用明挖+盾构法施工，SDK0+000.000~SDK0+400.001里程范围采用明挖法施工，其中SDK0+000.000~SDK0+015.000里程范围为1#风井。联络线采用明挖法施工，里程范围为LDK0+055.000~LDK0+537.013. 试车线及联络线围护结构内侧桩间及桩外10cm厚采用挂网喷射混凝土找平，混凝土为C25早强，钢筋网片为φ6.5mm@150mm；联络线放坡开挖段采用喷射混凝土护坡，混凝土采用C25，喷射厚度为15cm，内设φ8mm@150mm钢筋网片，并插入Φ20钢筋，L=2000mm，间距为1000mm，每个断面为3根。 3、施工准备
边坡挂网喷砼施工方案 第一章工程概况 中建瀛园山艺小区8#、13#、14#楼及地下车库工程位于山东艺术学院长清校区西南侧，8#和13#楼均为地上十一层，地下一层，14#楼地上六层，半地下室及贮藏室一层，地下车库与之相连接，总建筑面积24066平方米。场地所处地貌单元为杂填土坡地，现此处边坡都处于裸露坡面。 基坑北侧开挖深度约为7.0m，基坑东侧北段开挖深度约为7.0m，基坑东侧南段开挖深度约为3.0m，基坑南侧开挖深度约为3.0m，基坑西侧开挖深度约为3.0m。基坑东侧北段7.0m深处和基坑北侧7.0m深处已按1:0.5进行了放坡处理。现将针对基坑北侧和东侧北段进行边坡挂网喷浆。 第二章边坡支护方案设计 一、设计依据 1.本工程《岩土工程勘察报告》及室外工程图纸； 2.《建筑基坑支护技术规程》（JGJ120-99）； 3.《建筑地基与基础设计规范》（GBJ7-89）。 二、边坡支护方案的设计 边坡支护本工程采用挂网喷砼施工方案。 根据本工程的特点边坡高度在7.0m左右，土方开挖时基坑采用1:0.5 的放坡，坡面采用插筋1000长Φ18@1500*1500mm、插入土层深900mm外露100mm,坡面横向、纵向采用Φ6@1500*1500钢筋骨架，面挂8#丝径2mm镀锌钢丝网(网
孔20*20mm)并喷射砼，其喷射压力为0.3～0.5mPa（砼标号为C20，细石砼配比为1：2：2），厚为60 mm，细石采用瓜米石。 第三章边坡支护方案 A、施工工艺 边坡开挖后修坡→插筋及安装钢筋骨架→面挂镀锌钢丝网→喷细石砼（养护）。 B、施工要求及技术措施 1、先检查边坡的稳定性，再清除边坡中的松土、危土。 2、在机械开挖后应辅以修整坡面使坡面平整，清除坡面上的尘土。 3、施工插筋时（钢筋骨架），应尽量垂直于坡面锤击插筋。 4、挂钢丝网时要确保有保护层。 5、喷砼面层 ①采用PM3空压机1台，HPE-6砼喷射机一台套及砼搅拌机250一台。 ②为防止土体和崩解，钢筋骨架施工完毕后必须立即挂网喷砼。 ③为控制砼的厚度，喷射砼前在边坡中钉长200mmΦ8@3000*3000mm钢筋作为控制砼保护厚度标志。 ④钢筋保护层标志安装完后，用自来水将坡面冲刷干净，湿润土层表面，使砼与土层（岩层）良好的粘结在一起。 ⑤喷射砼最大骨料不大于10 mm。 ⑥砼喷射机喷射口离坡面60～100cm，应不断调角度以确保喷射砼面层与土体密实。 ⑦喷射砼终凝2h 后，应浇水养护。 6、其详细做法参照后附图纸。
挂网锚喷支护工程施工方案 一、工程概述及工程量 本高切坡切坡面均采用挂网锚喷支护。C20喷锚砼，铁丝网@10×10重20×0.0755KG/M2，Φ20砂浆杆@300×3001/9根/M2。 二、施工组织计划 1、劳动力组织计划本坡段锚杆凿孔安排1个班组计5人、钢筋制作安装1个班组计5人、混凝土施工安排1个班组计8人。计划安排劳动力共18人。 2、机械设备组织本坡段安排锚杆钻机2台；注浆泵1台；搅拌机1台；钢筋切割机、钢筋电焊机、钢筋弯曲机、卷扬机各1台。其它小型设备及工具根据需求配置。 3、工期安排本坡段计划安排工期30日历天。其中搭设脚手架5天，锚杆、泄水孔施工5天，第一道砼喷射施工5天；挂网钢筋制安10天，第二道砼喷射施工5天。 三、施工工艺流程施工工艺流程见图 施工准备 搭脚手架 测量放线 锚杆孔及排水孔钻进
锚杆制作锚杆安放 注浆 砼养护 钢筋网的制作安装 钢筋网验收 安装泄水孔坡面喷砼 坡面砼养护验收 四、施工方法 1、施工准备设备进场安装调试，材料采购和送检。 2、搭设脚手架平台：岸坡超过2.5m高时，喷锚网施工就很困难，需要搭设脚手架和工作平台。脚手架用φ48钢管搭设，高宽度为2mx2m，脚手架上铺设4cm厚的楠竹跳板作施工平台。 3、清理坡面和测量确定锚杆孔的位置，并在锚杆孔位作上标记，防止锚杆孔偏位。 4、钻孔：钻孔符合设计要求后，用风管将孔内钻屑冲干净，以防钻屑影响安装锚杆和注浆质量及排水管安装。 5、注浆：钻孔完成后，将注浆管插入孔底，将配置好的水泥砂浆通过
注浆泵将水泥砂浆注入锚杆孔，直到孔内溢出的水泥砂浆与注入的浆比重相同为止。 6、锚杆和排水孔安装：将符合设计要求的钢筋、排水管置于注浆孔内和排水孔内。 7、安装 好锚杆和排水孔后，清理坡面，除去坡面杂物，为喷射砼作准备。 8、坡面喷射砼 喷砼强度C25，厚度12cm，二次喷砼每次6cm。 (1)初喷：喷射 方式为“干式”喷射法。启动搅拌机，空气压缩机向清理好的边坡喷射C25砼。 (2)挂网：将φ6双向钢筋网挂上初喷砼面，并将挂网钢筋与锚杆焊接在一起。 (3)复砼：钢筋网挂好后，在钢筋网上复喷砼。 五、施工技术要求 搅拌机细骨料粗骨料水泥速凝剂水池喷射机喷受喷面空气压缩机气管水管。 1、喷射砼施工要 求对受喷面上的松动岩块和强风化土进行彻底清理，对一些凸凹较多的区域应注意局部修坡或采用短钢筋局部锚固，然后采用高压风、水彻底清理并润湿表面，同时尽量保持壁面的粗造，以确保混凝土与岩石间有足够黏结力，对遇水易潮湿、泥化的岩层，则应用高压风清扫岩面；埋设控制喷射混凝土厚度的标志。 2、在清理、加固、润湿的岩面上喷射第一层混凝土，初喷混凝土厚度为60㎜，待混凝土具有一定强度后进行挂网，第二层喷射前，先用高压风、水清除其上的浮皮及松渣，并润湿表面，最后一次喷至设计厚度120㎜。
**************工程 基坑边坡挂网喷砼 方案 编制人： 审核人： 审批人：
目录 一、工程概况 (1) 二、编制依据 (1) 三、边坡支护方案设计 (1) 四、施工监测 (6) 五、应急措施 (7) 六、安全及文明施工措施 (8)

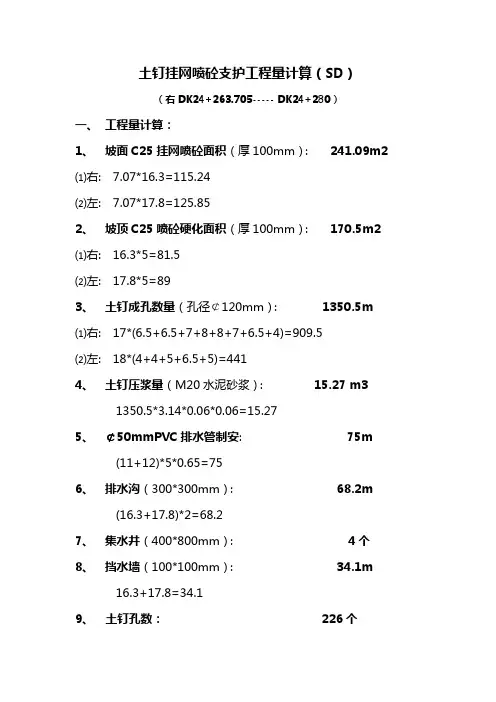

一、工程概况 拟建项目位于***************。该项目总用地面积277729.34平方米，总建筑面积102900平方米，地下建筑面积17900平方米，地上建筑面积85000平方米。总体高度约50~60米，一层整体地下车库，开挖深度约5米。 二、编制依据 1、现场和周边环境的实地踏勘情况及地质勘探报告 2、《锚杆喷射砼支护技术规范》（GB50086-2001） 3、《土层锚杆设计与施工规范》（CECS22：90） 4、南京市有关建筑工程管理、市政管理、环境保护等法规及规定。 5、我单位有关质量管理、安全管理、文明施工管理规定。 三、边坡支护方案设计 （一）设计依据 1.本工程《岩土工程勘察报告》及室外工程图纸； 2.《建筑基坑支护技术规程》（JGJ120-99）； 3.《建筑地基与基础设计规范》（GB50007-2002)； 4.《南京地区建筑地基基础设计规范》（DBJ32/J12-2005）； （二）边坡支护方案的设计及施工 基坑边坡采用土钉墙挂网喷浆及放坡挂网喷浆支护，各段参数详见以下各表： 1、ABCD段：
2、GHIJK段： 3、NO；RST段：
4、其余各段采用直接放坡挂网喷浆施工 (三)边坡施工工艺与方法 1、土钉墙施工与土方开挖工艺关系 基坑土方分层分段开挖，挖好一层（段）就做一层（段）土钉墙围护，上层土钉墙完成前不得进行下层土方开挖。尽量减少基坑原土壁裸露的时间。基坑原土壁裸露有可能出现以下三种情况： （1）人工修坡后边坡稳定 （2）人工修坡后边坡基本稳定，局部有坍塌现象 （3）土方开挖产生坍塌 若出现土方坍塌，立即停止开挖，小面各坍塌采用人工修补，若大面积坍塌则立即采取用挖土机复回土，待设计、业主、监理、施工单位制定出可行方案后再继续开挖。 土钉墙是段流水作业，每个作业施工延段长20米左右，依次呈梯形推进。 2、土钉墙及放坡挂网喷浆施工方法 土钉墙网喷及放坡网喷支护要与基坑开挖紧密配合，各道工序实行平行作业，依次有序地进行。 放坡挂网喷浆支护施工顺序：放线→修坡→挂钢筋网→喷射混凝土。 土钉墙挂网喷浆支护施工顺序：放线→修坡→放线→凿孔→安装土钉→注浆→挂钢筋网→焊加强筋→喷射混凝土。 1、放坡：开挖前先测量放线将边坡边线用灰线进行标定，确定位置。采用机械配合人工先对边坡按设计坡度进行处理，挖除多余土方，坡面进行平整，清除表面块石等尖锐物。开挖过程中随时对坡面进行检查，确保坡面位置准确，表面平整。 2、凿土钉孔：采用钻机成孔，按设计的孔位布置进行测量画线，标出准确的孔位，然后按设计要求的孔长、孔的俯角和孔径进行凿孔，严格注意质量，逐孔进行验收记录，
挂网喷射混凝土现场施 工方法 文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
陵川县“一路两街”工程 棋山南路道路工程 挂网喷射混凝土边坡防护工程施 工方案 山西省工业设备安装集团有限公司 陵川县“一路两街”工程项目部 二零一八年六月 目录 五
挂网喷射混凝土边坡防护工程施工方案 一、工程概况 1、概况 棋山南路道路工程位于陵川县中部，是县城总体规划的一条主干路，全线地形变化较大。边坡开挖后受水温影响易风化，并引起边坡坍塌，因此需对边坡岩层进行挂网喷射混凝土防护。 2、适用范围 此方案适用于陵川县棋山南路道路工程（K0+000-K0+420段左侧，K0+180-K0+380段右侧）的全部挂网喷射混凝土边坡防护。 3、参建单位 建设单位：陵川山安建设发展有限公司 设计单位：晋城市规划设计院 监理单位：山西省建设监理有限公司 施工单位：山西省工业设备安装集团有限公司 二、设计依据 1、《混凝土结构设计规范》（GB50010-2010) 2、《锚杆喷射混凝土支护技术规范》（GB50086-2001） 3、《建筑边坡工程技术规范》（GB50330-2002） 4、《公路路基设计规范》（JTGD30--2015） 三、材料要求
1、喷浆护坡采用的M10水泥砂浆；喷射面层混凝土为细石砼，强度等级为C20；注浆材料选用水泥净浆，水灰比0.45-0.5。 2、砂应采用纯净的中粗砂，系度模数大于2.5，含土量不超过5%，含水率以4%-6%为宜。 3、粗骨料应采用纯净的坚硬耐风华碎石或卵石，且级配良好，粒径不宜大于15mm。如采用碱性速凝剂时，不得采用含有活性二氧化硅的石料。 4、一般情况下，凡适合饮用的水均可作为拌合水。对于硫酸盐含量超过0.1%、含氯量超过0.5%，并且含有糖分或有机悬浮的水不能作为拌合水。 5、喷射混凝土如需用早强剂和速凝剂作为外加剂，则外加剂应根据工程需要合理选用，外加剂添加量应根据现场试验确定。 6、为防止混凝土产生离析、回弹率过高等情况发生，混凝土的配比宜采用连续级配的集料。 7、钢筋采用20螺纹钢（HRB400），框条采用Ф8圆钢筋（HRB300）,钢丝采用Ф6普通镀锌钢丝，绑扎钢丝采用Ф1普通钢丝。 四、施工工艺流程 挂网锚喷施工工艺流程图 4.1施工方法 1）施工准备 2 ，脚手架上铺设4cm
边坡挂网喷浆方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
富海西湖·印象 边坡挂网喷浆工程 施 工 方 案 施工单位：东营富海建筑安装有限公司（四标段） 日期：二0一三年七月 负责人（签字）： 挂网喷浆施工方案 一、工程概况： 1、工程名称：富海西湖·印象边坡支护 2、场地位置：康宁路以北，滨三路以东，环城水系以西。 3、建设单位：东营富海房地产开发有限公司。 4、周边环境：四周空旷无建筑物。 5、工程地质：见富海西湖·印象B段勘察报告。 二、施工方案：
1、根据工程特点基坑采用1：0.7的放坡，坡面采用钢筋插筋1根 HRB33514@2000，L=1m挂钢丝网并喷浆，喷浆出基坑外沿0.8m。 2、水泥:水泥品种和强度等级的选择应满足工程使用要求。 3、砂子:喷射混凝土用砂应选择中砂，细度模数大于2.5。 4、石子：卵石和碎石均可，以卵石较好。集料的最大粒径不应大于 20mm。 5、喷射混凝土的抗渗等级，不应小于S6。喷射砼厚度为80mm，对地下工程变截面及轴线转折点的阳角部位，应增加50mm厚度的喷射混凝土。喷射细石砼强度为C20,配合比为水泥:砂:细石=1:2:2，水灰比不易大于0.45。 6、挂网：挂单层￠4@300×300mm的钢筋网，钢筋网搭接长度为300mm。保护层厚度不小于20mm。 7、养护：喷射混凝土终凝2h后，应喷洒养护，养护的时间不得少于 14d。 8、喷射混凝土应多次分层喷射，有利于抵抗压力水的渗透。 9、喷射混凝土的施工间隔时间不宜过长，一般应在第一层喷射混凝土终凝前后，立即喷射第二层混凝土，若间隔时间过长，应用高压水冲洗第一层喷射混凝土，并先薄薄的喷射一层水泥砂浆再喷射混凝土。 10、表面质量；喷射混凝土应密实、平整、无裂缝、脱落、漏喷、露筋、空鼓和渗漏水
挂网喷射砼施工方案 施工工序：坡顶截水沟一最上一级边坡清坡一坡面整修一锚杆钻孔安装一排水孔钻孔及排水管安装一现浇坡顶压顶梁一坡面挂铺钢筋网一坡面喷混凝土一下一级边坡开挖一坡面整修一锚杆钻孔安装… ①编网及焊接： 技术质量要求： a、网筋①8mmI级螺纹钢@20cm ; b、网筋搭接为绑扎，搭接35d ; c、锚头焊接连接； ②第一次罩面： 为了防止在成孔过程中土方坍陷，保证边坡在喷射过程中的稳定性，用C20砼护面。 技术质量要求：材料要求同喷射砼护面。 ③制锚：锚杆主筋体采用①25 H级螺纹钢筋。 技术质量要求： a、锚长误差-20cm ; b、锚杆体（钢筋）焊接长度 > 30d ; c、特殊地段根据地质情况锚杆长度可调整。 ④钻孔 洛阳铲成孔。 技术质量要求； a、孔径①76mm ; b、孔深允许误差-10 cm ; c、锚杆钻孔孔向一般为水平下倾15 ° ;
d、钻孔的水平倾角应在15 °-20。之间调整。 ⑤注浆 锚杆注浆浆材采用M25砂浆，为了加快施工速度，注浆液中加水泥量5%的早强剂，采用清洁的可饮用水拌合。 技术质量要求： a、水灰比为：0.45 ; b、注浆压力 > 0.6-0.8Mpa ; c、普通硅酸盐水泥p.c.42.5#水泥； d、掺入水泥用量3%复合型早强抗冻剂。 ⑥修坡面 注浆后进行修整坡面；定点、放线确保坡面平整，应严格控制坡面到地下室墙体距离。 ⑦喷射砼护面 钢筋网片和锚杆头焊接好以后，立即进行喷砼作业。为了加快施工速度，砼中加早强剂。喷射时，喷枪距作业面控制在前1~1.5m距离，水灰比、所用材料必须符合设计要求。喷射砼的程序是：砼喷射机将水泥砂石料、添加剂均匀通过管路，用风压机送到作业面。在作业面的枪头处通过风压在向外喷射时均匀的混合在一起，喷至作业面。砼喷射总厚度为10cm，应分区段自上而下施工，分两次喷射，待做完锚杆注浆及网片以后，进行第一次喷射，第一次喷射厚度50伽，再进行第二次喷射，直至完成。 技术质量要求： 1. ）材料：中砂、碎石或豆石（粒径小于15mm ） a、配比：重量比（普通硅酸盐水泥p.c.42.5#水泥）1 :（砂）2.1 : （碎石）1.86 :（水）0.45。根据地质情况可加3%速凝剂（水泥重量比）；

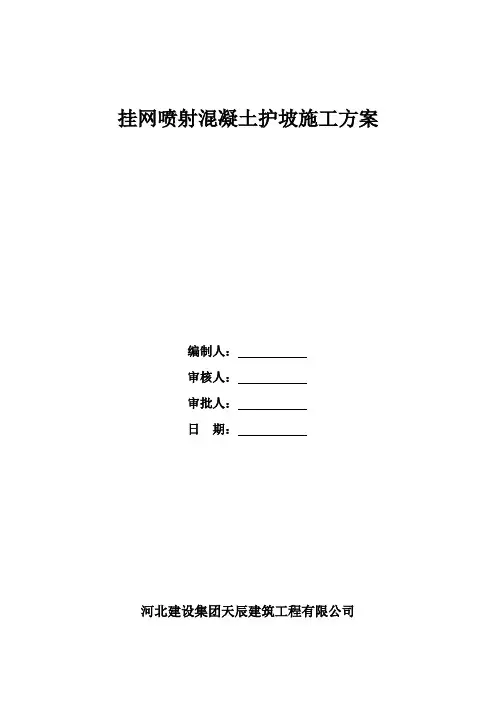

挂网喷射混凝土护坡施工方案 编制人： 审核人： 审批人： 日期： 河北建设集团天辰建筑工程有限公司
