钢制管道焊接验收
标准
1

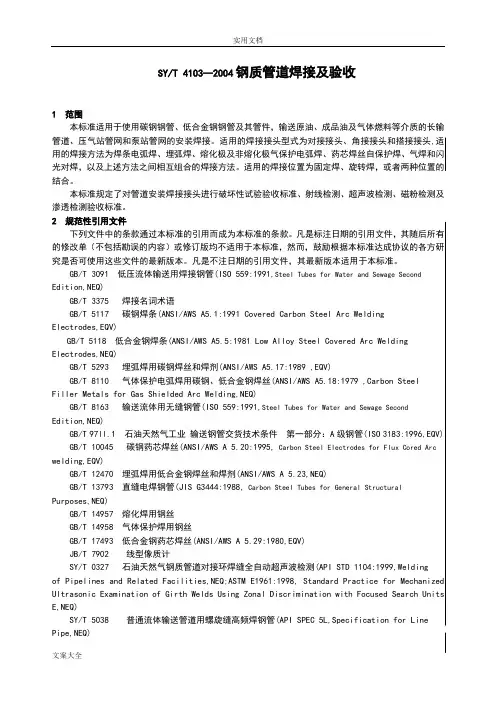

SY/T 4103-- 钢质管道焊接及验收
1 范围
本标准适用于使用碳钢钢管、低合金钢钢管及其管件,输送原油、成品油及气体燃料等介质的长输管道、压气站管网和泵站管网的安装焊接。适用的焊接接头型式为对接接头、角接接头和搭接接头,适用的焊接方法为焊条电弧焊、埋弧焊、熔化极及非熔化极气保护电弧焊、药芯焊丝自保护焊、气焊和闪光对焊,以及上述方法之间相互组合的焊接方法。适用的焊接位置为固定焊、旋转焊,或者两种位置的结合。
本标准规定了对管道安装焊接接头进行破坏性试验验收标准、射线检测、超声波检测、磁粉检测及渗透检测验收标准。
2 规范性引用文件
下列文件中的条款经过本标准的引用而成为本标准的条款。凡是标注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 3091 低压流体输送用焊接钢管(ISO 559:1991,Steel Tubes for
Water and Sewage Second
Edition,NEQ)
GB/T 3375 焊接名词术语
GB/T 5117 碳钢焊条(ANSI/AWS A5.1:1991 Covered Carbon Steel Arc
1
Welding
Electrodes,EQV)
GB/T 5118 低合金钢焊条(ANSI/AWS A5.5:1981 Low Alloy Steel Covered
Arc Welding
Electrodes,NEQ)
GB/T 5293 埋弧焊用碳钢焊丝和焊剂(ANSI/AWS A5.17:1989 ,EQV) GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝(ANSI/AWS
A5.18:1979 ,Carbon Steel
Filler Metals for Gas Shielded Arc Welding,NEQ)
GB/T 8163 输送流体用无缝钢管(ISO 559:1991,Steel Tubes for Water
and Sewage Second
Edition,NEQ)
GB/T 97ll.1 石油天然气工业输送钢管交货技术条件第一部分:A级钢管(ISO 3183:1996,EQV)
GB/T 10045 碳钢药芯焊丝(ANSI/AWS A 5.20:1995, Carbon Steel
Electrodes for Flux Cored Arc
welding,EQV)
GB/T 12470 埋弧焊用低合金钢焊丝和焊剂(ANSI/AWS A 5.23,NEQ) GB/T 13793 直缝电焊钢管(JIS G3444:1988, Carbon Steel Tubes for
General Structural
Purposes,NEQ)
2
GB/T 14957 熔化焊用钢丝
GB/T 14958 气体保护焊用钢丝
GB/T 17493 低合金钢药芯焊丝(ANSI/AWS A 5.29:1980,EQV)
JB/T 7902 线型像质计
SY/T 0327 石油天然气钢质管道对接环焊缝全自动超声波检测(API
STD 1104:1999,Welding
of Pipelines and Related Facilities,NEQ;ASTM E1961:1998, Standard Practice for Mechanized Ultrasonic Examination of Girth Welds Using Zonal Discrimination with Focused Search Units E,NEQ)
SY/T 5038 普通流体输送管道用螺旋缝高频焊钢管(API SPEC
5L,Specification for Line
Pipe,NEQ)
国质检锅[ ]248号中华人民共和国国家技术监督局<特种设备无损检
测人员考核与监督管理
规则>
API RP 2201 rocedures for Welding or Hot Tapping on Equipment in Service
API Spec 5L 线管规范(API SPEC 5L,Specification for Line Pipe)
API Std 1104 管道及相关设施的焊接(Welding of Pipelines and Related Facilities)
ASTM E92金属材料维氏硬度的测试方法Standard Test Method for
3
Vickers Hardness of Metallic
Materials E)
ASTM E165 液体渗透剂检验的标准试验方法(Standard Test Method for Liquid Penetrant Examination)
ASTM E709 粉检验指南(Guide for Magnetic Particle Examination)
ASTM E1025 用于放射学的孔型像质指示计的设计,制造(Standard
Practice for Design,Manufacture,and
Material Grouping Classification of Hole-Type Image Quality Indicators (IQI) Used for Radiology)
ASTM E747 用金属丝透度计进行射线实验的质量控制标准方法
(Standard Practice for Design,
Manufacture and Material Grouping Classification of Wire Image Quality Indicators (IQI) Used for Radiology)
AWS A5.1 碳钢药皮电弧焊焊条(Covered Carbon Steel Arc Welding Electrodes)
AWS A5.2 铸铁和钢质气焊焊丝(Iron and Steel Oxyfuel Gas Welding Rods)
AWS A5.5 低合金钢药皮电弧焊焊条(Low Alloy Steel Covered Arc Welding Electrodes)
AWS A5.17 埋弧焊碳钢焊丝及焊剂 (Carbon Steel Electrodes and Fluxes for Submerged-Arc Welding)
4
AWS A5.18 气保护电弧焊碳钢填充金属(Carbon Steel Filler Metals for Gas Shielded Arc Welding)
AWS A5.20 碳钢药芯电弧焊焊丝(Carbon Steel Electrodes for Flux Cored Arc welding)
AWS A5.28 气体保护电弧焊低合金钢填充金属(Low-Alloy Steel Filler Metals for Gas Shielded Arc Welding)
AWS A5.29 低合金钢药芯电弧焊焊丝(Low-Alloy Steel Electrodes for Flux C ored Arc Welding)
3定义
3.1 业主 company
工程的主管单位或建设单位,或由其委派或授权的单位或代表。
3.2 承包者 contractor
负责本标准中所述工程任务的承包单位和施工单位。
3.3 焊缝 weld
焊件焊接后所形成的结合部分。
3.4 焊接工艺规程 qualified welding procedure
用经过评定合格的焊接工艺编制的用于工程施工的一整套详细的焊接技术规定和程序。按照此规程焊接能够保证焊缝具有合格的焊接质量和合格的力学性能。
3.5合格焊工 qualified welder
按照本标准第五章或第六章的要求考试合格的焊工。
5
3.6根焊root bead
根焊为管与管、管与管件或管件与管件之间焊接时的第一层焊道。3.7 热焊 hot welding
根焊完成后,立即进行的第二层焊道。
3.8 填充焊 filling welding
根焊或热焊完成后,盖面焊之前的焊道。
3.9 盖面焊 covering welding
最外面一层的成型焊道。
3.10 固定焊 position welding
焊接时被焊的管或管件固定不动。
3.11旋转焊 roll welding
焊接时焊接热源位置固定,并位于或接近其顶部中心,被焊管或管件旋转。
3.12自动焊 automatic welding
借助设备进行电弧焊,全部焊接过程无须焊工对电弧或焊丝(焊条)进行操作,焊工只起引导和调节作用。
3.13半自动焊 emiautomatic welding
设备进行电弧焊,但设备只控制填充金属的给进,焊接速度由人工控制。3.14凹坑 it
焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。
3.15 缺欠 imperfection
