铝型材静电粉末喷涂生产控制及常见缺陷分析
https://www.doczj.com/doc/4e18896787.html,2015年02月05日10:42 来源：景成化工T|T 慧聪表面处理网讯：摘要：介绍了静电粉末喷涂原理。对喷粉工艺及控制、固化条件、涂层质量要求和常见缺陷进行了分析，提出了对策。
关键词：铝型材；静电喷涂；上粉率；固化
近年来，随着建筑的多样化、个性化，建筑铝型材表面朝着颜色多样化方向发展。静电粉末喷涂工艺采用绿色环保技术，具有节能、安全、污染小的特点，生产的彩色铝型材表面涂层具有颜色多样、色泽均匀、耐腐蚀、抗冲击、附着力强、耐候性好的优点，寿命比普通阳极氧化铝型材高出一倍。在铝型材静电喷涂处理过程中，型材表面涂层出现许多质量问题，加强生产工艺控制及找出产生问题的原因并解决，是保证静电喷涂彩色铝型材表面质量的关键。
1、静电粉末喷涂生产工艺
1.1粉末喷涂原理
铝合金建筑型材静电粉末喷涂主要采用高压静电法，由于建筑型材主要用于户外，粉末一般采用综合性能好的热固性聚酯粉末涂料。其基本原理是喷枪枪体上电极和高压发生器相联，产生高压静电场，使喷枪周围空气发生电晕电离，由于电晕电场的作用，当粉末从喷枪喷出时，粉末粒子与电离空气粒子碰撞形成带负电荷粒子，然后随气流被送到接地工件上而被吸附。再通过烘烤使粉末涂料固化，从而达到涂装目的。
1.2粉末喷涂工艺流程
具体工艺流程如图1。
1.3表面预处理
表面预处理主要目的是去除铝型材表面油污、轻微挤压痕及自然氧化膜，实现型材表面平整，再通过化学氧化法而获得0.5-2m的转化膜。以前转化液多为以铬酸盐为主的添加剂，由于铬金属离子污染重，我公司采取环保措施，采用无铬化学处理新工艺，不仅消除了铬化物，而且减少了清洗用水的耗量，废水处理简单，转化膜质量同时也得到了提高，使用效果良好。我公司预处理工艺参数见表1。
型材在预处理过程中脱脂要干净，除油不净将引起转化膜不全，粉层附着不好，表面容易产生凹腔、针孔等缺陷，水、氧气和离子会穿透涂层进入金属表面，造成底材腐蚀。转化是预处理的关键工序，转化膜的好坏直接影响到后面工序的粉末涂装质量。转化膜含有大量极性基因，与型材以化学形式相结合，在粉末加热烘烤固化时，型材、转化膜、粉末三者产生化学链交联，使涂层附着力大大加强。因此，在前处理中，转化膜一定要致密、薄、结晶细、无挂灰，以免导致涂层粉化龟裂甚至脱落、鼓泡等缺陷。脱脂、中和、转化后都要进行彻底的水洗，一般每道工序后都要水洗两次，转化后水洗最好采用纯水，通过水洗去掉表面残留物，以免造成喷涂涂层起泡、沾污，与金属的界面被破坏，加速金属在涂层下的腐蚀。型材预处理完后应立即进行干操，使表面不残留水分，如果型树表面留有水分进A喷粉工序，涂层将产生气泡。注意干燥温度不要超过130℃，温度过高将使转化膜过多失去结晶水而发生转型，变得疏松而使涂层附着力下降。
1.4静电喷粉
型材悬挂在传送链上进入喷粉房，带负电荷的粉末涂料粒子在静电电场作用下，借助压缩空气的欧动吸附在型材表面上，由于白限效应的作用，粉末均匀地涂覆在型材表面，很快达到技术标准规定膜层厚度的要求。喷粉工艺参数为：静电压，30-90kV；供粉气压，
0.2~0.4MPa；雾化气压，0.01-0.1MPa；流化气压，0.01~0.1MPa；粉末粒度，过180目筛；粉末电阻率，1010~1014Ω.m；工件与喷嘴间距，150-300mm；工作温度、湿度，温度0~40℃，相对湿度小于85％。
为保证型材涂层质量，喷粉过程中要重点控制粉层厚度，粉层过薄，小于45μm不能覆盖粉末涂料的颗粒，使表面粒子增多，导致涂层的均匀性差。粉层过厚，影响粉末熔融流平，涂层产生流痕和桔皮状。此外膜厚也影响涂层的光泽、耐冲击强度、耐候性等。这些都取决于粉
末的上粉率，即型材表面实际沉积粉量占喷出的粉末总量的比率，它是反映静电喷涂效果的最重要指标之一，铝型材静电喷涂一次上粉率可达到75％以上。静电压、供粉气压、粉末自身性质工作环境、型材接地电阻以及涂装方式，都会影响喷涂粉末的上粉率。
粉末涂料粒子是靠静电引力吸附到型材表面的，静电引力与涂料粒子所带电量成正比有公式（1）。
式中，Q为电量，εo为真空介电常数，r为涂料粒子半径，E为静电电场强度，s为涂料粒子介电常数。
从(1)式可知，涂料粒子所带电量与静电电场强度成正比，即静电引力与静电压成正比。一般在低静电压条件下，增加静电压可提高静电引力，这样提高了粉末的上粉率，但静电压有一个饱和值。超过饱和值，因为产生电离排斥现象使粉末上粉率反而下降。图2为静电压与一次上粉率的关系。
从图2可知，静电压达到饱和后，再增加静电压，上粉率不但不能提高，反而下降。我厂在正常生产情况下控制静电压为70-80kV，在生产返喷料时为50-60kV。由于静电粉末喷涂是靠带电的粉末粒子在静电引力作用下吸附到型材表面上去的，而不是靠粉末气流的动能冲上型材表面的，因此，在喷涂时应尽可能把气压和粉末输送空气量保持在所需的最小需求量，进行最柔和的喷涂——精细喷涂。图3为粉末输送空气量与一攻上粉率的关系。
从图3可知，随粉末输送空气量增大，上粉率下降。这是粉末反弹引起的。因此，提高供粉和雾化气压，使粉末输送空气量增大，未必可以实现快速喷涂或良好的穿透，结果可能适得其反．而且降低涂层质量。
我厂根据生产实际情况控制流化气压为0.05MPa左右，雾化气压为0.05MPa左右，供粉气压为0.25-0.3MPa。当调节流化气压时，应注意打开流化床供粉仓仓盖，观察粉面流化状态，正常情况是粉层表面缓慢地沸腾冒泡，如果粉层产生剧烈的沸腾，甚至粉末扬起来是不正常的，需要调小流化气压。
对于粉末喷涂形状复杂或有深孔、死角的型材，可适当调高雾化气压，再诃节相应的供粉气压，以使喷出的粉末气流速度提高，从而加强对凹腔和空隙的喷涂穿透力，对于自动喷枪不容易喷到的表面，需用手动喷枪补粉。
粉末自身性质对喷涂上粉率有直接影响。从(1)式可知，粉末粒子带电量与粒子半径成正比．即静电引力与粉末粒径成正比。当粉末粒径小，粒子带电量少，静电引力也就小，涂料粒子容易甩出静电场外或在静电场中悬浮，喷涂上粉率低。当粉末涂料粒径大，带电量也大，但由于粒子本身重力大，对被涂物吸引力太差，喷浍上粉率降低。图4为粉末平均粒径与一次上粉率的关系。
从图4可知，粉末涂料平均粒度分布在30~50μm之同时喷涂上粉率最佳。我厂根据生产情况调整粉末粒度分布，一般粉末粒度为过180目筛，回收粉用量加入到新粉中不超过五分之一，以保证喷涂粉末中超细
粉的含量不超标。如果粉末中粗粉含量多，涂膜平整性不好；粉末中超细粉含量多，粉末流化不佳或根本流化不起来，影响到喷涂供粉量。
粉末电阻率对喷涂上粉率也有一定影响，为使粉末粒子在相同情况下得到良好的带电性，不同电阻率的粉末粒子所使用的静电压是不一样的。图5为粉末粒子电阻率与喷涂静电压的关系。
从图5可知，粉末电阻率越高，使粉末良好带电所需的静电压就越低，它在型材表面越不易失去电荷，停留时间也就越长，从而提高上粉率，粉末电阻率1010~1012Ω.m为最佳值。
调整工件与喷嘴间距应根据型材的上粉情况而定，间距不能太近，以免型材碰落静电喷枪产生电火花，引起粉尘爆炸。图6为喷涂间距与一次上粉率的变化关系。
从图6可知，在其它喷浍条件不变时，喷涂距离增大，一次上粉率会下降。我厂控制工件与喷嘴间距为200-250mm。
悬挂在传送链上的型材要注意间距，不能装挂太密，以免影响喷涂效果。喷涂生产时工作温度保持在20-30℃，相对湿度小于85％，因为相对湿度影响到粉末电阻率，进而影响粉末上粉率。图7为相对湿度与粉末电阻率的关系。
从图7可知，相对湿度增加会使粉末电阻率急剧下降，严重的吸湿还使粉末结块而造成报废。为保证静电喷粉工序质量，必须保持喷涂型材表面干燥、清洁，传送粉末的压缩空气无油、无水、干净。
此外，型材的接地电阻也影响喷涂上粉率，如果接地不良，喷涂型材自身蓄积由喷枪来的离子而带电，产生电离排斥现象，使上粉率下降，造成不能完全涂着，甚至喷涂不上。
1.5烘烤固化
喷粉型材进入固化炉，通过加热烘烤使吸附在型材表面上的粉末熔融，排出粉末间隙中气体，逐渐流平、胶化、固化成膜。固化工序工艺参数：烘烤温度(炉温)200℃，加热时间(从进炉到出炉)30min。
固化工序是粉末喷涂的重要工艺过程，建筑铝型材采用的是热固性聚酯粉末涂料，所需固化温度为180℃，时间20min。我厂通过正交试验法优选最佳固化条件，确定炉温200℃，整个加温时间为30min。图8为炉温测试仪检测型材表面温度变化曲线。
从图8可知，型材从进炉开始7min时间预热升温后表面达到固化温度，保持加min固化，在27min后开始出炉，整个加温时间30mln。各个厂家固化炉设计不一样，要根据测试的温度变化曲线确定整个加温时
阃，以保证预热温度和时间以及固化温度和时间达到要求。后表面达到固化温度，保持加20min固化，在27min后开始出炉，整个加温时间30min。各个厂家固化炉设计不一样，要根据测试的温度变化曲线确定整个加温时阃，以保证预热温度和时间以及固化温度和时间达到要求。
固化温度和时间必须保证涂料熔化并实现交联固化。温度过高、时问过长，将会引起涂层流挂、颜色变黄、光泽度有偏差，造成涂层抗蚀性、抗冲击性等物化特性差。温度过低或时间不足，粉末涂料不能完全固化，将导致表面涂层发脆、不平、机械强度差，甚至附着不牢有脱落。所以控制好固化温度和时间很关键，要根据生产实际情况确立一个最佳工艺范围。
预热升温速度对涂层质量有一定影响。预热升温速度过快引起涂层流挂，升温速度过慢则引起涂层流平不佳有桔皮现象，而且涂层附着力、抗冲击性等物化特性差。在生产周期内，需每月记录一次加热温度变化曲线，及时调整到最佳范围。
2、粉末喷涂铝型材表面涂层的质量要求
2.1涂层性能
根据国家标准GB／T5237.4--2000的要求，喷涂型材涂层性能应符合表2的要求。
2.2外观质量
喷粉型材装饰面上的涂层应平请、均匀，不允许有皱纹、流痕、严重桔皮、凹腔、凸起、针孔、气泡、裂纹、发粘、露底等缺陷存在。同一批次型材颜色和光泽要一致，不能有色差。有色板封样规定的，要做到与合同规定标准色板一致。
3、常见缺陷分析及解决办法
(1)粉末上粉率低
产生的主要原因有：静电高压不正确，粉末输送速度过快产生反弹，耢末粒度分布不佳，型材接地不良。
解决办法：调整静电压最佳值，凋节供粉气压、雾化气压适当，调整粉末粒度分布，调整静电系统参数。
(2)对凹腔和空隙喷涂穿透力不够
产生的原因有：粉末供粉速度过快产生粉末反弹，所用喷嘴类型不对产生静电屏蔽，型材接地不良。
解决办法：调整静电压适度，调小供粉气压以使送粉速度适当，调整喷嘴，用手动喷枪补粉，测量接地电
阻，调整静电系统参数。
(3)粉仓内流化不佳
产生的原因有：粉末过细或潮湿，流化气压不足，流化空气含有油和水。
解决办法：用筛网进行粒度分析，调整粉末粒径分布，凉晒或烘干、搅散粉末，调高流化气压，过滤压缩空气。
(4)涂层厚度不均匀
产生的原因有：粉末喷涂速度不均匀，粉末输送量过大，喷枪与型材间距不正确，悬挂链速度与喷枪升降速度不协调，静电高压变化，粉末潮湿，型材设计结构造成静电屏蔽。
解决办法：调节供粉气压，做到匀速喷涂，调整系统参数，凉晒或烘干、搅散粉末。
(5)涂层出现凹腔、针孔
产生的原因有：型材表面残留油脂或有腐蚀凹坑，供粉气体和雾化气体含有油分，链条润滑油或热循环风含油分，粉末含水量过高，粉末沉淀结块。
解决办法：检查预处理，脱脂要完全，用过滤纸检查压缩空气含油情况，过滤压缩空气，换用不含硅油的润精油，凉晒或烘干、搅散粉末。
(6)涂层有凸起
产生的原因有：型材表面有灰尘，粉末中含有未研磨细的金属成分，喷枪口积粉过多，粉末过厚。
解决办法：用压缩空气吹干净型材表面，及时清理、更换粉末。
(7)涂层中有气泡
产生的原因有：型材表面含有水分，压缩空气含有水分，涂层过厚。
解决办法：预处理烘干炉烘干型材，过滤压缩空气，减少供粉量。
(8)涂层出现流痕
产生的原因有：预热升温过快，固化温度过高，烘烤固化前涂层不均匀，涂层过厚。
解决办法：调整固化工艺参数，喷粉要均匀，降低涂层膜厚。
(9)流平不佳有桔皮现象
产生的原因有：固化预热升温过慢，粉末颗粒太小分布不均匀，涂层太厚或太薄。
解决办法：记录固化温度变化曲线，调整固化工艺参数，使用其它粒径分布的粉末．调整喷粉工艺参数。
(10)涂层抗蚀性、抗冲击性和附着力等物化特性差
产生的原因有：固化预热温度过高或过低，预热时间过长或过短，型材脱脂不干净，残留有油脂．转化不佳，型材预处理干燥温度过高，转化膜过多失去结晶水，粉末质量有问题。
解决办法：调整固化工艺参数，调整预处理脱脂、转化、烘干工序，更换粉末。
(11)涂层变黄
产生的原因有：固化烘烤温度过高，喷粉与固化之间时间间隔过长，型材脱脂不干净，粉末自身发黄。
解决办法：降低固化炉温度，喷粉后尽快固化处理，改进脱脂能力，更换粉末。
4、结束语
在静电粉末喷涂生产中，要正确掌握好各个工艺参数，井根据生产实际情况进行调整，对生产中出现的质量问题要及时分析井解决，通过加强生产工艺控制，取得高质量的产品。
静电喷涂技术对粉末涂料的要求 一、前言 近年来，粉末涂料在我国的应用范围不断扩大，人们对粉末涂料和涂敷设备的要求也越来越高。当前除了环氧粉末外，又出现了聚酯改性的环氧粉末和聚酯粉末，这样大提高了粉末涂膜的耐户外性能；在色彩上，目前的粉末涂料已具有四十余种颜色，能满足不同的需要。因此，粉末涂料已从过去的厚涂膜高性能的防腐用途发展到当前的薄涂膜华丽的装饰用途。这是我国粉末涂料品种上的一个飞跃。 粉末涂料当前绝大部分采用静电喷涂工艺—粉末的冷涂敷技术热固化后成膜。粉末涂料的静电喷涂工艺，实质上包括两大部分：粉末涂料的性能和静电喷涂设备（包括喷涂工艺）。这两大部分是相互依存又是相互促进的，只有具有理想的（适合静电喷涂的）粉末涂料，又具备设备良好的静电喷涂设备，才能得到高质量的粉末涂膜，反之缺乏其中之一的良好性能，则都得不到高质量的涂膜，这已为多年来的粉末涂料喷涂实践所证实。为此，对粉末涂料和静电喷涂设备的深入研究，是当前的努力方向。我们在静电喷涂实验中，除对喷涂设备（静电喷粉枪、供粉器等）进行探索和改进外，还对适合静电喷涂的粉末涂料进行了分析，结论是明显的，用同样喷涂设备和相同的工艺条件，采用不同的粉末涂料，其得到的粉末涂料沉积率（吸附率）和吸附力是不相同的，反映在涂膜的质量上有差别。 二、静电喷涂工艺对粉末涂料的技术要求 在实验粉末静电喷涂工艺施工时，往往对粉末涂料的特性不予重视，以至于当涂膜出现一些疵病时（如气泡、麻点、凹陷、缩孔、花斑，甚至涂不上粉等），无从着手，难以分析。实质上，对静电喷涂用的粉末涂料，应注意下述几个参数，才能保证静电喷涂工艺的顺利实施和得到高性能的涂膜。 1、粉末涂料的颗粒细度 粉末涂料和溶剂型涂料的显著区别是分散介质不同。在溶剂型涂料中，使用有机溶剂作为分散介质；而在粉末涂料中，则使用净化的压缩空气作为分散介质。粉末涂料在喷涂时呈分散状态，不能调节涂料的颗粒度。因此，适合静电喷涂的粉末颗粒细度是重要的。 适合静电喷涂的粉末涂料，其颗粒度最好在10微米到90微米之间（即>170目）。粒度小于10微米的粉末称超细粉末，它很容易损耗在大气中，超细粉的含量不能太多。这里值得注意的是，粉末的颗粒度和涂膜的厚度有关，对粉末涂料的颗粒度要有一定的分布范围（表1）才能得到厚度均匀的涂膜。如要求涂膜的厚度是25微米，则粉末涂料的最大颗粒不能超过65微米，（200目—240目），而大部分粉末都应通过35微米（350目—400目）。为了控制和调整粉末颗粒的大小在粉碎设备上应能加以调整。对我国的粉末制造厂来讲，当前还做不到这一点。 表1 对180目粉末涂料的粒度分布 标称目数 400目 240目 180目 170目 通过百分比 40-50% 70-85% 95-99% 100% 粉末涂料的颗粒分布可用KCY型自动记录颗粒测定仪进行测试 粉末的颗粒度超过90微米时，在静电喷涂时，颗粒所带的电荷与质量之比很小，大颗粒粉末的重力很快超过空气动力和静电力，因此，大颗粒粉末具有较大的动能，不容易吸附到工件上去。 2、粉末涂料的电阻率和介电常数 对于粉末静电喷涂工艺，重点要考虑的是粉末涂料颗粒接受电荷，保持电荷和电荷分布情况，这直接影响到粉末对工件的吸附力和沉积效率，此外，重要的是，未经固化的粉末涂层必须经得起传送机构的机械震动而不掉粉。实际上，影响粉末颗粒接受电荷和保持电荷的主要因素是粉末涂料的介电常数，粉末的介电常数越低，颗粒带电越容易，但丧失电荷也越容易，这反映粉末在工件上的吸咐力不牢，略受振动就掉粉，对于静电喷涂的粉末涂料，应尽可能的用高介电常数的，它将使粉末吸附力大大提高。涂膜更均匀。但是介电常数高的粉末涂料，带电较困难，这就需要在静电喷粉枪的结构上加以改进，采用多电极的强制带电的结构。 对于粉末涂料来讲，它均是高分子化合物组成的（如：环氧粉末、聚酯粉末等），它们对工件的吸附力主
铝型材的表面处理方式大体存在着阳极氧化、电泳涂装及粉末喷涂三种处理方式，每一种方式都各有优势，占有相当的市场份额。 高隔间专家认为粉末喷涂存在着以下几点显着优势： 1、工艺较为简单，主要得益于生产过程中主要设备的自动精度的提高，对一些主要的技术参数已经可以实现微电脑控制，有效地降低工艺操作难度，同时辅助设备大为减少； 2、成品率高。一般情况下，如果各项措施得当，可最大限度地控制不合格品的产生； 3、能耗明显降低，在普通的阳极氧化、电泳涂装的生产过程中，水、电的消耗是相当大的，特别是在氧化工序。整流机的输出电流可达到8000~11000A之间，电压在15~17.5V 之间，再加上机器本身的热耗，需要不停地用循环水进行降温，吨电耗往往在1000度左右，同时辅助设施的减少也可以降低一些电耗；然而高隔间专家专家姚在这里提醒，一定要把铝型材跟插座等分开，不要太靠近铝型材，很多人都不太注意，要是漏电，又由于铝型材堆积太多，很容易发生火灾及人员伤亡情况。 4、对水、大气的污染程度降低，片碱、硫酸及其它液体有机溶剂的不再使用，减少水及大气污染，也有效地提高铝型材与作为环保产品的塑钢型材的竞争实力，相应地减少了一些生产成本； 5、工人的劳动强度明显降低，由于采用自动化流水线作业，上料方式以及夹具的使用方式已经得到明显简化，提高了生产效率，也降低了劳动强度；高隔间专家自己的厂家就起到了这样的效果。 6、对毛料的表面质量要求标准有明显降低，粉末涂层并且可以完全覆盖型材表面的挤压纹，掩盖一部分铝型材表面的瑕疵，提高铝型材成品的表面质量； 7、涂膜的一些物理指标较其他表面处理膜有明显提高，如硬度、耐磨性，可有效地延长铝型材的使用寿命。 高隔间专家认为铝型材粉末喷涂采用的是粉末涂料，工艺上采用的是静电喷涂，利用磨擦喷枪的作用，在加速风的影响下，使粉末颗粒喷出枪体时携带正电荷，与带负电荷的型材接触，产生静电吸附，然后经过高温固化。也增强了涂料的吸附强度，防止漆膜脱落。 更多请关注：https://www.doczj.com/doc/4e18896787.html,/
铝合金按所含主要元素成分可分为： 1、工业纯铝1XXX系（1350工业纯铝） 2、AL-Cu合金2XXX系（2024AL-Cu合金） 3、AL-Mn合金3XXX系 4、AL-Si合金4XXX系 5、AL-Mg合金5XXX系 6、AL-Mg-Si合金6XXX系 7、AL-Zn-Mg-Cu合金7XXX系 8、AL-Li合金8XXX系 6063化学主要成分： 硅Si：0.20-0.6%；铁Fe:0.35%；铜Cu：0.10%；锰Mn：0.10%；镁Mg：0.45-0.9%；铬Cr：0.10%；锌Zn：0.10%；钛Ti：0.10%；铝Al：余量 该合金特点：挤压性能好易挤压，中等强度，关键是具有良好的氧化性能，给铝门窗型材一个好的装饰面。 6061合金主要成分： Mg：0.8-1.2%，Si：0.4-0.8%，Fe：0.7%，Cu：0.15-0.4%，Mn：0.15%，Cr：0.04-0.35%，Zn：0.25%，Ti：0.15%，Al：余量。
工业铝型材的简单分类与用途 1、6063，6063A，6463A，6060工业用铝合金型材。除广泛用作建筑门窗和幕墙结构与装饰材料外，还大量用作室内家具、卫生间、散热器、升降梯扶手型材及一般工业用管材和棒材。 2、6061，6068铝合金工业型材。主要用作冷藏箱、集装箱底板、卡车车架部件、船舶上层结构件、轨道车辆结构件、大型货车结构及其他机械用结构件。 3、6106铝合金工业型材。广泛用于各种要求耐腐蚀的管、线材和棒材。 4、6106，6101B铝合金工业型材。专用于生产高强度电母线，各种导电体材料。 5、6005铝合金工业型材。主要用作梯子、电视天线、电视发射架等。 6、6005A铝合金工业型材。用于生产要求强度高、断面复杂的高速列车、地铁列车、轻轨列车、双层列车、豪华大巴等现代交通运输工业的关键材料，用于大型车辆的整体外形结构件、重要受力部件和大型装饰部件。 7、6351T6铝合金工业型材。多用于公路交通设施挤压结构件和要求强度高的输气、输油、输水管道等。 8、其他铝合金工业型材。如2024.7075等高强铝合金型材、棒材，也正在开发，并拟新建立式淬火炉和大型拉矫机等，以适应大批量生产。
油漆常见问题的原因及解决方法 一、针孔 1.问题现象：在漆膜表面出现的一种凹陷透底的针尖细孔现象。这种针尖状小孔就 像针刺小孔，孔径在100微米左右。 2.问题原因： （1）板材表面处理不好，多木毛、木刺，填充困难； （2）底层未完全干透，就施工第二遍。 （3）配好的油漆没有净置一段时间，油漆黏度高，气泡没有消除。 （4）一次性施工过厚。 （5）固化剂、稀释剂配套错误。 （6）固化剂加入量过多。 （7）环境温度湿度高； （8）木材含水率高。 3.解决对策 （1）板材白坯要打磨平整然后用底得宝封闭； （2）多次施工时，重涂时间要间隔充分，待下层充分干燥后再施工第二遍； （3）配好的油漆要静置一段时间，让气泡完全消除后再施工； （4）油漆的粘度要适合，不要太稠； （5）一次性施工不要太厚，做到“薄刷多遍”一般单层厚度不要超过20μm。 （6）使用指定的固化剂和稀释剂，按指定的配比施工。 （7）不要在温度和湿度高的时候施工。 （8）施工前木材要干燥至一定含水率一般为10-12%。 二、起泡 1.问题现象：漆膜干后出现大小不等的突起圆形泡，也叫鼓泡。起泡产生于被涂表 面与漆膜之间，或两层漆膜之间。 2.问题原因 （1）基材处理不合要求，如木材含水率较高，或未将松脂、木材本身含有的芳香
油清除掉，当其自然挥发时导致起泡。 （2）油性或水性腻子未完全干燥或底层涂料未干时就涂饰面层涂料。 （3）木材的接合处及孔眼没有填实，有空隙口孔眼等。 （4）油漆粘度过高。 （5）油漆配比不恰当。 （6）刷涂时来回拖动刷子产生的气泡没有消除。 （7）底材表面富有油污、灰尘、水泡等，这些不洁物周围沾有水份。 （8）压缩机、空气管中有水份，或者有水份溅到施工表面上。 （9）大部分与针孔原因一样。 3.对策 （1）木材应干燥至合适的含水率，除去木材中芳香油或松脂。 （2）应在腻子底层涂料充分干燥后，再刷面层涂料。 （3）应将木材接合处的空隙和木材孔眼用腻子填实，并打磨平整后再刷涂油漆。（4）最好用干净的碎布清理基材表面的杂物，清理干净后的被涂表面，即可上涂料。 （5）油漆的施工粘度要合适。 （6）刷涂时不要来回拖动，先横理，后竖理，最后顺木纹方向理直。 （7）定期排出压缩机中水份，加装油水分离器。 （8）参考真空的对策。 （9）对气泡轻微的，可待漆膜干透后，用水砂纸打磨平整，再补面漆。对气泡严重的，先挑破气泡，用砂纸仔细打磨平整并清理干净，然后再一层一层地按涂装工艺修补。 三、发白 1.现象：涂膜含有水份或其他液体，涂膜颜色比原来较淡白，涂膜呈现白雾状。 2.原因 （1）板材含水率过高，日久水份挥发积留于漆膜中导致发白； （2）环境湿度过高；
目录 前言错误!未指定书签。 1.铝型材表面处理粉末喷涂的表面缺陷............... 错误!未指定书签。 P001 缩孔......................................... 错误!未指定书签。 P002 针孔......................................... 错误!未指定书签。 P003 桔皮......................................... 错误!未指定书签。 P004 杂色......................................... 错误!未指定书签。 P005 吐粉......................................... 错误!未指定书签。 P006 露底......................................... 错误!未指定书签。 P007 渣点......................................... 错误!未指定书签。 P008 气泡......................................... 错误!未指定书签。 P009 砂粗......................................... 错误!未指定书签。 P0010 流挂........................................ 错误!未指定书签。 P0011 色差........................................ 错误!未指定书签。 P0012 欠膜........................................ 错误!未指定书签。 P0013 擦花伤...................................... 错误!未指定书签。2．粉末喷涂涂层性能检测缺陷分析...................... 错误!未指定书签。 P001 冲击......................................... 错误!未指定书签。 P002 弯曲......................................... 错误!未指定书签。 P003 耐磨性....................................... 错误!未指定书签。 前言 1.在铝型材表面处理粉末喷涂生产过程中，粉末喷涂生产过程中会产生的各种缺
粉末喷涂工序少，产生的问题的环节也少。主要工序只有、静电喷涂和烘烤三个工序。其中影响质量的主要工序应属前处理工序。然而许多生产厂家对此没引起足够的重视，以致带来许多后患。有些隐患还不是短期内能反映出来。一般较先进的工艺、用在前处理上的花费约占总费用的25%以上。 从生产工艺中出现的各种问题分析。我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。我们常看到国外产品表面很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途的。特别是在国内上百个和粉末涂料生产厂家竞争条件下，更是如此。 二、产生缺陷的分析探讨 （一）前处理方面： 1、除油除锈不彻底 首先我不主张用除油除锈二合一的工艺。二合一工艺本身容易产生这个问题。因为通常用的除油、除锈液配方事项互消弱的，而不是相辅相成的，因此很难搞出合理的二合一或三合一工艺（包括磷化）配方。另一工艺方发式用金属清净剂处油，更不能彻底除油。因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产。我主张用碱化学除油。碱液对动植物油去除效果很好，因其产生皂化反应。但对矿物油去除效果较差，为去除矿物油，还需加乳化剂。另外水洗质量对去油效果影响较大，一是水质，二是水温。三是要分级翻动，三项均良好，目的只有一个，就是用纯净水清洗油脂。最后一级最好用去离子水清洗。 2、磷化膜粗糙等问题 钢铁件喷粉前必须磷化，国外普遍采用的是喷沙磷化工艺。我们用的，许多是不够理想的，这就直接影响到磷化膜质量。比较常见的是磷化膜粗糙问题。对此我想从三个方面进行分析：第一是选好磷化液，这是保证质量的根本。首先涉及的问题是选高、中、低温那种类型？从其发展史来看，开始是有高温厚膜型，现已进展到中、低温薄膜型。国内低温磷化液，由于溶液不够稳定，维护困难，磷化膜附着力较差，有的甚至不耐水冲洗等，较少被采用。有的低温磷化液较理想，但价格又较贵。尽管低温磷化是发展方向，但达到普遍应用的效果，还有待于新的突破。目前祥和磷化（成都）公司已成功的解决了常温磷化()粉剂问题，并已批量供货。目前普遍采用的还是中温磷化工艺。其次是选锌系，铁系\锌钙系等那一种磷化液相比之下，我认为锌钙系磷化液较好，对喷塑前处理要求薄涂层磷化膜来考虑，铁系亦是一种较好的选择。它除了锌系的一些优点外还具有耐热性好。中温条件下水解少，沉渣较少，溶液易维护，机械强度好，耐蚀性强，膜较厚时结晶仍很细。而铁系的磷化铁膜，耐蚀性较差。总之选中温锌钙系磷化液较好。第二是必须随时调整磷化液，主要是调整酸度比和含锌量，这两个因素都直接影响成膜率和结晶的粗细度。必需根据工作量定期和不定期的分析溶液，及时加以调整，无分析数据，盲目补充料液是不科学的。第三是控制膜层的厚度各类磷化膜都有其最佳厚度，例如锌系和钙锌系最佳膜厚为～2克每平方米，而铁系为～克每平方米，在这个范围内其性能最好，晶粒最细如过厚着影响膜的柔韧性和附着力，晶粒也变粗。通常生产中出现的问题是磷化膜偏厚。下面就如何克服晶粒变粗问题谈几点意见。 第一是用表面调整剂的办法使晶粒变细化。即在工件磷化前进行一次表面调整处理，使金属表面吸附一层胶体粒子，形成一层“活化中心”，进而磷化时，在次“活化中心”上继续成长，这样可使磷化晶粒明显变细，特别是低温磷化之前，表调是不可少的一步处理方法。 第二是往磷化液中加晶粒细化剂，如钙、镍等盐类作改进剂，最好用复和型盐类，效果更好，同时可降低低沉渣量。
铝型材表面处理工艺类别、解析 铝型材表面处理主要分为：氟碳喷涂、粉沫喷涂、阳极氧化（阴极氧化）、电泳、电镀等。这些表面处理方法间有相同也有不同，相同点就是都是在型材表面增加了保护膜；不同在于氟碳喷涂、粉沫喷涂是靠静电加膜于型材表面，所以也称静电喷涂；阳极氧化、电泳是通过直流电的正负极以及形成膜的分子、原子以及离子的正负相吸移动附着于金属表面而形成的保护膜；电镀和阳极氧化、电泳工艺术有雷同处，所不同的是：被电镀的可以不是金属，电镀液由含有镀覆金属（锌、铬、镍等）的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。1，电镀可以对五金和塑胶进行处理,。2，电泳和阳极只能对导电物体进行处理。3，电镀和电泳均为对被处理物体表面增材料，换句话说,就是厚度增加，4，而阳极则为对物体进行去材料处理,也就是阳极后厚度会减小。 下面就型材表面处理做具体分析 一、氟碳喷涂和粉末喷涂（静电喷涂） （一）粉沫喷涂：粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格
比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点：喷涂设备有手工的，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂最大弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差。现在市场上出现名子叫彩色铝型材，用于铝门窗，就是用普通铝型材粉沫喷涂而成。使铝门窗颜色品种增加，同时也增强抗腐蚀能力。 (二)另一种静电喷涂为液态喷涂，又称氟碳喷涂，属于高档次喷涂价格较高，在国外早已应用。在国内近二年来才大面积用于铝板幕墙，由于其优异的特点，越来越受到建筑业及用户的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。 1，氟碳喷涂的设备及工艺 氟碳涂料本身性能决定，喷涂设备必须保证有出色的雾化效果，
铝型材静电喷涂技术 摘要：本文主要讨论粉末涂料应用在铝型材上种类及性能，具体探讨了铝型材用粉末涂料喷涂的处理的特点，以及喷涂时注意事项，最后附录中有一份铝型材用粉末涂料国家标准。 １．前言 自20世纪70年代初粉末涂料问世以来，粉末涂料因完全不含溶剂，可以全部转化成涂膜，涂装效率高，保护和装饰性综合性能好等优点，受到全世界的广泛重视，从而获得飞速的发展．金属型材以期优异的耐久性，装饰性和加工成型性的特点，广泛应用于建筑物的各个方面．而铝型材因其加工性能佳，质轻等特点，用量占金属型材的80%以上．粉末涂料在铝型材方面的应用得到了迅速增长．目前，粉末涂料应用在铝型材方面的应用已经由欧洲扩大到美洲，澳洲，远东，中东和非洲． 目前，铝型材的表面处理方式大体存在着阳极氧化、电泳涂装及粉末喷涂三种处理方式，每一种方式都各有优势，占有相当的市场份额。在铝型材的涂装中，具有代表性的粉末涂料品种有环氧型，聚酯型，丙烯酸型及有机硅树脂粉末涂料等，作为应用，如部分铝框架，门窗，阳台，走廊，隔墙板等高防腐蚀性铝型材，大多数采用聚酯，丙烯酸粉末涂料，此外，由于环氧树脂粉末涂料具有优异的附着性，防腐蚀性，但耐候性较差，故一般用于户内或者作为底漆用． 2.铝型材粉末涂料的制造种类及性能 目前常应用于铝型材中的粉末涂料为耐候性聚酯粉末涂料，粉末涂料用的聚酯树脂大多数为饱和型的，通常我们按其端基的结构可分为端羧基和端羟基两大类。 端羧基聚酯的数均分子量在2000-8000之间，酸值从20-100 mgKOH/g。其中，中、高酸值（45-85）一般用于环氧/聚酯混合型粉末涂料中，低中酸值（20-45）的聚酯用异氰脲酸三缩水甘油酯（TGIC）、羟基酰胺作固化剂制备耐候性卓越的纯聚酯粉末涂料。聚酯/TGIC粉末涂料耐侯性能，按照佛罗里达天然暴晒测试结果分类，可将该体系的粉末涂料分为三类：
喷漆常见缺陷及处理 1流挂、垂流与流痕 （1）原因 ●溶剂挥发缓慢。 ●涂的过厚，如重枪处。 ●喷涂距离过近，喷涂角度不当 ●涂料粘度过低。 ●几乎不换气，周围空气中溶剂蒸气含量高。 ●气温过低 ●涂料中含有比重大的颜料，在涂基中分散不良的色漆。 ●在旧漆膜上（特别是在有光的漆膜上）涂布新漆时也易产生流痕。 （2）预防措施 ●溶剂选配适当。 ●对常规涂料一次涂布的厚度控制在20-25微米为宜。为了要获得较厚的涂层，对于 热固性涂料可采用“湿碰湿”工艺，或选用高固体分涂料。 ●提高喷涂操作的熟练程度，控制喷涂距离为喷涂大工件25-30厘米，喷小件15-20 厘米，并与物面平行移动。 ●严格控制涂料的施工粘度，如硝基漆的喷涂粘度为18-26秒，烤漆20-30秒。 ●适当换气，气温保持在10℃以上。 ●添加阻垂剂来防止流痕缺陷，有较好的效果。 ●在旧涂层上涂新漆前先打磨一下。 2粗粒、疙瘩 （1）在干漆膜上产生突起物，呈颗粒状分布在整个或局部表面上，通常大的称为疙瘩，小的称为痱子，有的呈极微细的（针尖状的）颗粒分布，且影响光泽。 （2）原因 ●周围空气不清洁，涂装室内有灰尘。 ●涂料未很好过滤。 ●易沉淀的涂料未很好搅拌。 ●涂料变质 ●漆皮被搅碎，混杂在漆中。 ●闪光金属色面漆的漆基对铝粉粒子分散不良。 （3）防止措施 ●涂装室的除尘要充分，确保周围空气和环境整洁。 ●被涂面应充分吹净和用粘灰抹布擦净。 ●涂料应仔细过滤，充分搅匀。 3、露底、遮盖不良 （1）、原因 ●涂料的遮盖力不足，含颜料少，使用了透明性的颜料。 ●涂料搅拌混合不充分，沉淀未搅起。 ●涂布不仔细。 ●涂料粘度稀，涂得过薄。 ●底漆和面漆的颜色相差过大。 （2）、预防措施 ●选用遮盖力强的涂料，增加颜料用量，使用遮盖力强的颜料
常见漆膜弊病、缺陷●流挂 ●发花 ●漆薄/漆厚 ●溶剂泡 ●针孔 ●干喷 ●失光、鲜映性差 ●砂痕 ●色差 ●缩孔 ●灰粒 ●漆软
流挂 描述： 涂料在垂直面或折边区域出现的眼泪状或帘状下淌。 原因: 1.施工粘度太低. 2.一次喷涂涂膜太厚 3.涂料流量过快 4.雾化压力小 5.喷距太近 6.慢干溶剂用量太多 7.涂层间闪干时间太短 8.车身或涂料温度太低 发花 描述： 金属漆表面出现斑点，或大面积颜色不均匀。 原因： 1.漆膜膜厚不均匀且太湿。使铝粉珠光粉分布和定向排列不匀而发花。 2.喷涂粘度太高，漆膜太湿 3.雾化压力太低，漆膜较厚太湿 4.扇面太窄喷涂叠盖不均。 5.流量太大，膜厚厚且湿。 6.枪距太近，膜厚厚且湿。 7.慢干剂太多，漆膜太湿。 8.底色漆至清漆的闪干时间过短。 9.喷房或车身温度低。 10.边缘或局部流挂
失光、鲜映性差光泽低，鲜映性不佳 原因： 1.漆膜太薄导致金属颗粒突出 2.空气压力太大，漆膜干燥太快 3.流量太低。漆膜簿且干燥快 4.干喷或溶剂挥发太快 5.慢干溶剂太多，底色漆太湿 6.底色漆膜厚厚或闪干时间短 7.底材或底涂层粗糙 8.油漆过烘烤
溶剂泡、针孔 描述： 溶剂气泡：漆膜表面的小突起，仔细观察是表层的小泡且细小而密。通常在漆膜较厚的边缘或区域产生这样的情况较多。 针孔: 在漆膜上产生针状小孔或像皮革毛孔那样孔的现象，孔的直径0.1mm左右 原因： 1.施工粘度过高， 2.漆膜太厚， 3.闪干时间太短流量太大 4.空气压力太低 5.底色漆慢干溶剂加多 6.进入烘干区前的闪干时间太短 7.烘干区的第一阶段温度太高 8.喷涂工艺覆盖区域太多 层间附着力 描述： 涂层中的某一层剥落，或其容易与相邻层或基材剥离 原因：
粉末静电喷涂技术的典型工艺流程 粉末静电喷涂技术的典型工艺流程为： 工件前处理→喷粉→固化→检查→成品 1.1 前处理 工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。 1.2 喷粉 1.2.1 粉末静电喷涂的基本原理 工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。 1.2.2 粉末静电喷涂的基本原料 用室内型环氧聚酯粉末涂料。它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)] 1.2.3 粉末静电喷涂的施工工艺 ●静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。 ●静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低 ●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。 ●雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。 ●清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。 ●供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。 ●喷枪口至工件的距离150～300mm。喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。 ●输送链速度4.5～5.5m／min。输送链速度过快会引起粉末涂层厚度不够，过慢则降低生产效率。 1.2.4 粉末静电喷涂的主要设备 ●喷枪和静电控制器 喷枪除了传统的内藏式电极针，外部还设置了环形电晕而使静电场更加均匀以保持粉末涂层的厚度均匀。静电控制器产生需要的静电高压并维持其稳定，波动范围小于10％。 ●供粉系统 供粉系统由新粉桶、旋转筛和供粉桶组成。粉末涂料先加入到新粉桶，压缩空气通过新粉桶底部的流化板上的微孔使粉末预流化，再经过粉泵输送到旋转筛。旋转筛分离出粒径过大的粉末粒子(100μm以上)，剩余粉末下落到供粉桶。供粉桶将粉末流化到规定程度后通过粉泵和送粉管供给喷枪喷涂工件。
表面处理简介 总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层.在自然界中能达到稳定状态,增加机体的抗蚀性和增加产品的美观,从而提升产品的价值.表面处理种类的选择首先要从使用环境,使用寿命,人为欣赏的角度出发,当然经济价值也是考虑的核心所在. 表面处理的流程包括前处理,成膜,膜后处理.包装,入库.出货等工序,其中前处理包括机械处理,化学处理。 .机械处理包括喷吵,抛丸,打磨,抛光,打蜡等工序.机械处理目的使产品表面剔除凹凸不平,补救表面其它外观不良现象. 化学处理使产品表面的油污锈迹去除,并且形成一层能使成膜物质更好的结合或和化成活性金属机体,确保镀层有一个稳定状态,增加保护层的结合力,从而达到保护机体的作用。 第一章，铝材表面处理 一,铝材常见的化学处理有铬化,喷漆,电镀,化学镀,阳极氧化，电泳等工艺。.其中机械处理有拉丝,抛光,喷吵,打磨,等工艺： 第一节铬化 铬化会便产品表面形成一层化学转化膜,膜层厚度在0.5-4um,这层转化膜吸附性好，主要作为涂装底层。外观有金黄色，铝本色，绿色等。这种转化膜导电性能好,是电子产品的最好选项,如手机电池内导电
条,磁电设备等.该膜层适合所有铝及铝合金产品.但该转化膜质软，不耐磨，因此不利于做产品外部件利用。 铬化工艺流程： 脱脂铝酸脱铬化包装入库 铬化适合于铝及铝合金，镁及镁合金产品。 品质要求：1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2）膜层厚度0.3-4um。 第二节，阳极氧化 阳极氧化:可以使产品表面形成一层均匀,致密的氧化层,(Al2O3。6H2O俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV),如果特种产品可以做硬质阳极氧化,产品表面硬度可达400-1200HV,因而硬质阳极氧化是油缸,传动,不可缺的表面处理工艺.,另外这种产品耐磨性非常好,可做航空,航天相关产品的必用工艺.阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色,装饰性比硬质氧化要好的多.施工要点:阳极氧化对材质要求很严格,不同的材质表面有不同的装饰效果,常用的材质有6061,6063,7075,2024等,其中,2024相对效果要差一些,由于材质中CU的含量不同,因此7075硬质氧化呈黄色,6061,6063呈褐色,但普通阳极氧化6061,6063,7075没多大的差别,但2024就容易出现很多金斑.. 一，常见工艺 常见的阳极氧化工艺有拉丝雾面本色,拉丝亮面本色,拉丝亮面染色,雾面拉丝染色(可染成任何色系).抛光亮面本色,抛光雾面本色,抛光亮
YS/T ××××-200× 铝合金建筑型材用粉末涂料 Powder for architectural aluminum alloy 200×-××-××发布200×-××-××实施 发布
前言 本标准是根据我国铝合金建筑行业用粉末涂料生产和使用的实际情况，将质量要求分为粉末性能要求和喷涂固化后的涂层性能要求，其中粉末性能是根据国内外粉末涂料生产企业的质量控制要求和ISO 8130、ASTM D3451-01：standard guide for testing coating powders and powder coatings(粉末涂料检测标准指南)以及国内的一些粉末涂料的标准如GB 6554—86 《电气绝缘涂敷粉末试验法》等制订的，而涂层性能要求是参照GB 5237.4-2004《铝合金建筑型材第4部分粉末喷涂型材》、QUALICOAT-2003《关于建筑用铝型材涂层的技术规范》和美国建筑制造业协会AAMA 2604、2605-2005《推荐性规范，铝挤压型材及板材上高性能有机涂层的性能要求及检验程序》制订的。 本标准由全国有色金属标准化技术委员会提出。 本标准由全国有色金属标准化技术委员会归口并负责解释。 本标准主要起草单位：北京圣联达金属粉末有限公司。 本标准主要起草人： YS/T ××××-200×
铝合金建筑型材用粉末涂料 1 范围 本标准规定了铝合金建筑型材用粉末涂料的要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于铝合金建筑型材以聚酯/TGIC、聚氨酯、聚酯/羟烷基酰胺等合成树脂为主要成膜物，并加入颜料、填料、助剂等制成的热固性室外用粉末涂料。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 178 水泥强度试验用标准沙 JC/T 480 建筑生石灰粉 GB 1250 极限数值的表示方法和判断方法 GB/T 1732－1993 漆膜耐冲击测定法 GB/T 1740－1979 漆膜耐湿热性测定法 GB/T 1766 – 1995 色漆和清漆涂层老化的评级方法 GB 1768—93 漆膜耐磨性测定法 GB/T 1865—1997 色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射） GB/T 4472 – 1984 化工产品密度、相对密度测定通则 GB/T 6461—2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试验和试件的等级 GB/T 6682－1992 分析实验室用水规格和试验方法 GB/T 6739－1992 漆膜硬度铅笔测定法 GB/T 6742－1986 漆膜弯曲试验(圆柱轴) GB 7531-87 有机化工产品灰分的测定 GB/T 9275－1988 色漆和清漆巴克霍尔兹压痕试验 GB/T 9286－1998 色漆和清漆漆膜的划格试验 GB/T 9750 涂料产品包装标志 GB/T 9753－1988 色漆和清漆杯突试验 GB/T 9754－1988 色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85°镜面光泽的测定GB 9758–88 色漆和清漆可溶性金属含量的测定 GB/T 9761－1988 色漆和清漆色漆的目视比色 GB/T 10125—1997人造气氛腐蚀试验盐雾试验 GB/T 11186.2–1989 漆膜颜色的测量方法第二部分颜色测定 GB/T 11186.3–1989 漆膜颜色的测量方法第三部分色差计算 GB/T 13452.2–1994 色漆和清漆漆膜厚度的测定 GB/T 13491 涂料产品包装通则 GB/T 16585－1996 硫化橡胶人工气候老化（荧光紫外灯）试验方法 GB/T 16995–1997 热固性粉末涂料在给定温度下胶化时间的测定 GB/T 19071.1–2003 粒度分析激光衍射法
油漆喷涂常见缺陷及原因 ⑴流挂： 指涂料施于垂直面时，由于其抗流挂性差或施涂不当，漆膜过厚 等原因而使湿漆膜向下移动，形成各种形状下边缘厚而不均匀涂层。导致原因：①操作不好，喷枪口枪太大；②涂料太稀；③涂装物表面太平整；④涂层太厚，薄刷多遍。 ⑵发白： 指有光涂料干燥过程中，漆膜上有时呈现乳白色现象。导致原因： ①水分浓度过高；②溶剂解析力不够；③基材本身水分含量过高。 ⑶起皱： 指漆膜呈现多少有规律的小波幅波纹式的皱纹，它可深及部分或 全部膜厚。导致原因：①底漆、面漆干燥速度不一致；②涂层太厚，黏度过高； ③喷嘴未调节好；④PU类的涂料固化剂加太多，干燥速度太快。 ⑷桔皮： 指漆膜呈现桔皮状外观的表面病态。导致原因：①流平性不好； ②温度低；③NC类稀释剂过多或不配套；④基材不平或处理不好。 ⑸咬底： 指在干漆膜上施涂其同种或不同种涂料时，在涂层施涂或干燥期 间使其下的干燥膜发生软化，隆起或从底材上脱离的现象。导致原因：①两种不配套的底漆和面漆（通常含量高的做底漆）；②底未完全干燥就上面漆；③底漆的涂层太厚。 ⑹针孔： 指在漆膜中存在着类似于针刺的细孔。导致原因：①搅拌均匀， 涂料内部有空气；②油污水分污染；③被涂物表面不平整；④喷太厚，溶剂不好
挥发。 ⑺起泡： 指涂料在施涂过程中形成的空气或溶剂蒸气等气体或者兼有的 泡。导致原因：①被涂物有水分；②涂料有水分；③空气湿度大；④油污；⑤稀释剂、固化剂不配套；⑥搅拌不均匀，表面不平。 ⑻表面粗糙： 导致原因：①施工环境太脏，不够清洁；②涂物中本身细度不够，被涂物表面有赃物；③涂层不够。 ⑼开裂： 指漆膜出现不连续的外观变化。导致原因：①涂层太厚，涂料过 期；②涂料太厚，涂料本身硬度高，较脆；③促进剂含量过高；④面漆固含量低，树脂本身有问题以及外部环境。 ⑽起皮： 导致原因：①被涂物面层水分太高；②未经过封油处理；③底漆未干涂面漆；④两种不配套的底漆和面漆。 ⑾跑油： 导致原因：①涂料中有水或油渣；②被涂物有油渣，蜡质；③涂料黏度过高或过低。 ⑿露底： 导致原因：①遮盖低，砂磨过度；②涂层过薄，喷涂不均匀，底深面浅。 ⒀砂纸纹： 导致原因：①砂纸号太大，未干就打磨；②没有顺着木纹方向 打磨。 ⒁涂层粘砂纸： 导致原因：①涂层未干，涂层太厚，促进剂少；②溶剂本 身溶解力差，空气湿度大。 ⒂起粒：
喷塑件表面常见缺陷及解决方法介绍 一、工件表面塑层附着力不好。 1.前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着 力差。解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽。 2.磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。解决方法是调整好磷化槽液浓 度和比例，提高磷化温度。 3.工件边角水分烘干不净而引起的附着力差。解决方法是提高烘干温度 4.固化温度不够而引起的涂层大面积附着力差。解决方法是提高固化温度。由于工件时在 炉子里的固化温度和时间不够而造成的。一般工件喷粉固化时间为20分钟温度为180度。但是在实际生产中我们经常遇到的工件比较厚重，当板厚大于3毫米时时，应将工件在炉中温度适当调高到200度，工件的保温时间最少应在40分钟。对已经出现问题工件解决方法，再加热固化。 二、工件表面气泡、针孔、凹膜 1.工件表面本身有气孔，固化时气孔内的气体膨胀冒出，在涂膜表面产生气泡或气孔。 2.工件原材料质量差。 3.工件表面有前处理的残留液，固化过程中残留液挥发或反应产生气泡。 4.粉末涂料受潮，含水量高，固化时水分溢出产生气泡。
5.喷涂时，喷枪电压高，涂层被击穿，固化涂层存在针孔。 6.涂层过厚，造成静电排斥。 7.压缩空气中含有油或水。 解决方法是加强粉末的保管，防潮，烘干工件的表面水份。对压缩空气进行除油，除水。对已经出现气泡工件，在气泡不太多情况下，可用刀片将气泡削平，然后用丙酮将粉调和后修补方可。 三、涂层流挂 涂层太厚，升温太快，固化温度太高，烘烤固化前涂层不均匀 四、涂层桔皮 粉末颗粒大小分布状况也影响着涂膜的表面外观。颗粒越小，由于其热容较大颗粒的低，因此其熔化时间比大颗粒的短，聚结也较快，形成涂膜的表面外观较好。而大的粉末颗粒熔化时间比小颗粒的长，形成的涂膜就可能会产生桔皮效应。粉末静电施工方法(电晕放电或摩擦放电)也是导致桔皮形成的一个因素。 实际工作中常使用流动促进剂或流平剂来改善涂膜外观，以消除桔皮、缩孔、针孔等表面缺陷。性能好的流动促进剂能降低熔融粘度，从而有助于熔融混合和颜料分散，提高底材的润湿性，涂层的流动流平，有助于消除表面缺陷以及便于空气的释放。应考察流动改性剂用量与效果的关系。其用量不足会导致缩孔和桔皮，而用量过多又会导致失光、雾影，并产生对上层重涂附着力的问题。通常，流动改性剂在预混时加入。它们或做成树脂的母料(树脂和该添加剂的比为9/1～8/2)，或者以粉末状吸附在无机载体上。粉末涂料中该添加剂的用量为0.5～1.5%(在以基料计算的有效聚合物中)，但是在浓度较低时可能效果也不错。
粉末静电喷涂工艺技术介绍及操作流程 粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。作为粉末涂料的操作施工人员，如果对涂装过程中易产生的弊病知识了解不够，将无法生产出合格产品或一出现问题就手足无措、无从下手。 一、粉末涂料的优越性 粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。 粉末涂料施工与传统的油漆施工相比较，有如下优点： 1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。 2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。 3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。 4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。 5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。 6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。 7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。 8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。 9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。

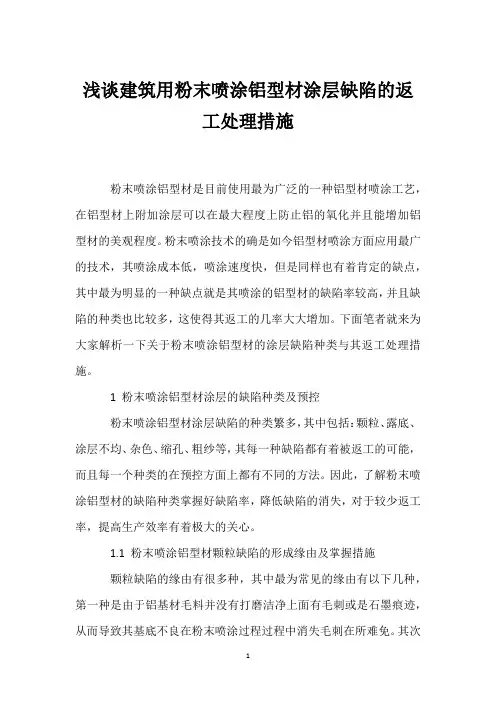

浅谈建筑用粉末喷涂铝型材涂层缺陷的返工处理措施 粉末喷涂铝型材是目前使用最为广泛的一种铝型材喷涂工艺，在铝型材上附加涂层可以在最大程度上防止铝的氧化并且能增加铝型材的美观程度。粉末喷涂技术的确是如今铝型材喷涂方面应用最广的技术，其喷涂成本低，喷涂速度快，但是同样也有着一定的缺点，其中最为明显的一种缺点就是其喷涂的铝型材的缺陷率较高，并且缺陷的种类也比较多，这使得其返工的几率大大增加。下面笔者就来为大家解析一下关于粉末喷涂铝型材的涂层缺陷种类与其返工处理措施。 1 粉末喷涂铝型材涂层的缺陷种类及预控 粉末喷涂铝型材涂层缺陷的种类繁多，其中包括：颗粒、露底、涂层不均、杂色、缩孔、粗纱等，其每一种缺陷都有着被返工的可能，而且每一个种类的在预控方面上都有不同的方法。因此，了解粉末喷涂铝型材的缺陷种类控制好缺陷率，降低缺陷的出现，对于较少返工率，提高生产效率有着极大的帮助。 1.1 粉末喷涂铝型材颗粒缺陷的形成原因及控制措施 颗粒缺陷的原因有许多种，其中最为常见的原因有以下几种，第一种是因为铝基材毛料并没有打磨干净上面有毛刺或是石墨痕迹，从
而导致其基底不良在粉末喷涂过程过程中出现毛刺在所难免。第二种是因为前处理槽有残余液体导致其附着在毛料表面，而在毛料清洗环节又没有将毛料洗净导致了粉末喷涂后颗粒缺陷的出现。第三种则是因为在喷漆和烘烤的时候有灰尘进入喷漆室或烘烤室导致颗粒的存在。对于这样的情况我们首先应当做好前期工作无论是在前处理槽的定期清洗上还是在毛料的打磨方面都应当更加仔细认真，而在喷漆室与烘烤室方面我们也应当施行6S管理模式，保持喷涂车间的整洁性从而确保粉末喷涂铝型材颗粒的出现减少。 1.2 粉末喷涂铝型材露底缺陷的形成原因及控制措施 粉末喷涂铝型材出现露底现象的最主要原因还是在于喷涂料的质量问题，有些粉末涂料的质量较差其覆盖能力同样不高导致了露底的出现，除此之外如果铝型材的结构过于复杂造成特层断面也同样容易引起露底的出现，当然如果是车间人员的工作不够认真那么露底的出现就再正常不过了。对于这样的情况我们必须严格把控粉末涂料的质量关，杜绝使用不合格或者在实践中覆盖效果差的粉末涂料，与此同时我们必须加强车间人员的责任心，使其能够认真负责地对待喷涂工作。对于一些结构复杂的铝型材我们应当采取手工补料和不同角度挂料的方式来进行喷涂工作。 1.3 粉末喷涂铝型材涂层不均的形成原因及控制措施
