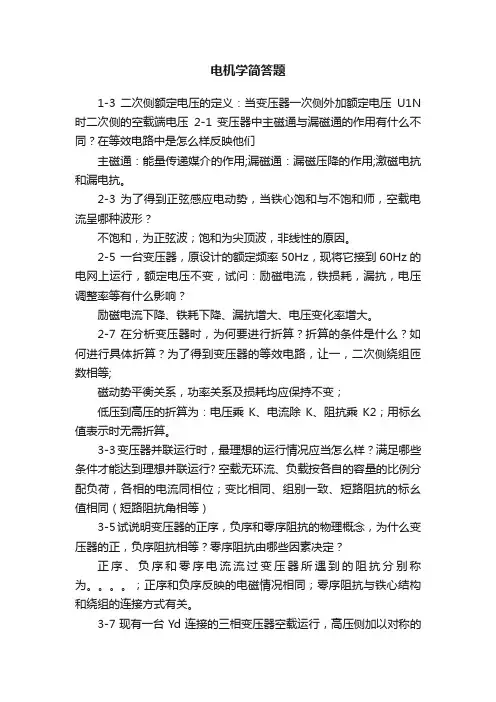

电机学简答题

1-3 二次侧额定电压的定义：当变压器一次侧外加额定电压U1N时二次侧的空载端电压2-1 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎么样反映他们

主磁通：能量传递媒介的作用;漏磁通：漏磁压降的作用;激磁电抗和漏电抗。

2-3 为了得到正弦感应电动势，当铁心饱和与不饱和师，空载电流呈哪种波形？

不饱和，为正弦波；饱和为尖顶波，非线性的原因。

2-5 一台变压器，原设计的额定频率50Hz，现将它接到60Hz的电网上运行，额定电压不变，试问：励磁电流，铁损耗，漏抗，电压调整率等有什么影响？

励磁电流下降、铁耗下降、漏抗增大、电压变化率增大。

2-7 在分析变压器时，为何要进行折算？折算的条件是什么？如何进行具体折算？为了得到变压器的等效电路，让一，二次侧绕组匝数相等;

磁动势平衡关系，功率关系及损耗均应保持不变；

低压到高压的折算为：电压乘K、电流除K、阻抗乘K2；用标幺值表示时无需折算。

3-3变压器并联运行时，最理想的运行情况应当怎么样？满足哪些条件才能达到理想并联运行? 空载无环流、负载按各自的容量的比例分配负荷，各相的电流同相位；变比相同、组别一致、短路阻抗的标幺值相同（短路阻抗角相等）

3-5试说明变压器的正序，负序和零序阻抗的物理概念，为什么变压器的正，负序阻抗相等？零序阻抗由哪些因素决定？

正序、负序和零序电流流过变压器所遇到的阻抗分别称为。。。。；正序和负序反映的电磁情况相同；零序阻抗与铁心结构和绕组的连接方式有关。

3-7现有一台Yd连接的三相变压器空载运行，高压侧加以对称的正弦波额定电压，试分析：（1）高低压侧相电流中有无三次谐波；（2）主磁通及高，低压侧相电动势中有无三次谐波，高，低压侧相电压和线电压中有无三次谐波，

（1）高压侧无三次谐波电流，低压侧相有三次谐波电流；（2）主磁通和和高低压相电动势中也可近似认为无三次谐波，高低压相电压和线电压中也可近似认为无三次谐波。

2kyUN/ZK，过电流引起的发热，过电流引起的电磁力有可能破坏绕组。=0，Ik=α4-2 变压器什么情况突然短路过电流最严重，突然短路电流能有多大，对变压器有什么影响？

4-4变压器短路阻抗过小或过大都能产生什么影响？大型变压器一般表么值较大什么原因？过小时正常运行的电压变化小，但短路时电流大，过大反之。大型变较大的原因是限制短路时的短路电流。

5-1 三绕组变压器的等效电路中X1,X2’,X3’代表什么电抗，为什么有时其中一个甚小，甚至可能是负值？

代表各绕组的等值电抗，互感的原因。

5-3 如何用短路实验测出三绕组变压器的等效电路中的各参数？

1，2绕组做短路试验、1，3绕组做短路试验、2，3绕组做短路试验可以分别求得

ZK12,ZK13,ZK23，然后利用公式5-11，5-12求出等值电抗。

6-1 时间和空间电角度是怎样定义的？机械角度和电角度有什么关系？

时间电角度：基波磁动势变换一个周期所需要的时间称为360°电角度

一对磁极所占的空间距离，称360°的空间电角度；

电角度= 极对数* 机械角度

6-5试说明谐波电动势产生的原因和削弱方法？

在实际电机中，气隙磁通密度分布曲线除了基波以外还含有一系列的高次谐波。

1）使气隙中磁场分布尽可能接近正弦波；2）采用对称的三相绕组削弱3及其倍数次谐波；3）采用短距绕组；4）采用分布绕组

6-6试从物理和数学意义上分析，为什么短距和分布绕组能削弱或消除高次谐波电动势？为了消除5次谐波或7次谐波电动势，节距应选择多大？若同时削弱5次谐波和7次谐波电动势，节距应多大？

缩短节距，可以使Kyv=0; 就分布绕组来说，每极每相槽数q越大，谐波电动势的分布系数的总趋势变小，可以提高抑制谐波电动势效果。

4=欲消除5次谐波电动势，取节距y

；同时削弱τ=；欲消除7次谐波电动势，取节距yτ567

5=5次谐波和7次谐波电动势，节距应选择y

7-2 脉振磁动势和旋转磁动势各有哪些特征？产生脉振磁动势，圆形磁动势和椭圆磁动势条件各有什么不同？

脉振磁动势：空间位置不变，波的幅值大小和方向随时间而变的磁动势，为驻波

旋转磁动势：空间位置改变，波的幅值大小和方向随时间而变的磁动势，为行波

脉振磁动势：当正序电流等于负序电流（三相）或单相时

圆形磁动势：通过三相对称电流；椭圆磁动势：两个幅值不同，以相同转速向相反方向旋转7-3 把一台三相交流电机定子绕组的三个首端和三个末端分别连载一起再通以交流电流，则合成的磁动势的基波是（0），如将三相绕组依次串联起来后统一交流电流，则合成磁动势的基波又是（0），可能存在（3及3的倍数次谐波）合成的磁动势？

7-5 把三相异步电动机接到电源的三个接线头对调两根后，电动机的转向（会) {填：会/不会}改变。为什么？

因为欲改变三相异步电动机转向，只需改变磁场的转向，即改变电源相序

7-8 一台50Hz的三相交流电机，今通入60Hz的三相对称交流电流，设电流大小不变，问此时基波合成磁动势的幅值大小，转速和转向将如何变化。

基波合成磁动势幅值大小及转向不变。转速增加1.2倍。

8-2 三相异步电动机为什么会旋转，怎样改变它的转向？

定子绕组所产生的旋转磁场，以转差速度切割转子导体，于是在转子导体中感应电动势，产生电流，转子导体中的电流与旋转磁场相作用而产生电磁转矩，使转子旋转;改变三相电源的相序

8-5 简述转差率的定义。如何有转差率的大小范围来判断异步电动机的运行情况。同步转速n1与转子转速n之差n1-n再与同步转速n1的比值称为转差率；当

0﹤s≦1为电动机运行状态；s﹤0为发电机运行状态；s﹥1为电磁制动状态

8-7异步电动机额定电压，额定电流，额定功率定义是什么？

额定电压：电动机在额定运行情况下，加在三相定子绕组上的线电压；额定电流：电动机在定子绕组上加额定电压，轴上输出额定功率时，定子绕组中的线电流，额定功率：电动机在额定运行情况下，转子轴上输出的机械功率

9-2 和同容量的变压器比较，异步电机的空载电流较大，为什么？

异步电机中存在气隙磁场，需较大的励磁电流

9-10用等效静止的转子来代替实际旋转的转子，为什么不会影响定子边的各种数量？定子边的电磁过程和功率传递关系会改变吗？

τ因为异步电机定，转子无电的直接联系，转子只是通过其磁动势F2对定子作用，因此只要保证F2不变，可以用一个静止的转子来代替旋转的转子；不会

9-11异步电机运行时，定子电流的频率是（f1），转子电流的频率是（sf1），定子电流所产生的旋转磁场以（60f1/p）速度切割定子，以（60sf1/p）速度切割转子，转子电流所产生的磁场以（60sf1/p）速度切割转子，以（60f1/p）速度切割定子

9-13试说明转子绕组折算和频率折算的意义，折算在什么条件下进行？

绕组折算和频率折算可把定子，转子间用电路连接；保证F2不变。

9-15对比三相异步电动机和变压器的T型等效电路，有何异同？等效电路中的r2′（1-s）/s的物理意义是什么？能否用电容或电感代替

1）等效电路中，异步电机多了（1-s）r2‘/s

2）异步电动机与变压器油相同形式的等效电路，但他们的参数相差较大

附加电阻的功率损耗就等效模拟了电动机转子的总机械功率；不能。·

11-2在应用降压起动来限制异步电动机起动电流时，启动转矩受什么影响，比较各种降压的起动方法，着重指出起动电流倍数和起动转矩倍数间的关系。

在应用降压起动来限制异步电动机起动电流时，起动转矩受外加电压影响，对于直接起动，Y-△起动，自耦变压器，起动电流倍数=起动转矩倍数，对于串电抗起动，启动电流倍数的平方=起动转矩倍数。

11-7、简述异步电动机有哪几种主要的调速方法？

调速方法: 变极调速，变频调速，改变转差率调速

12-2 正序电流所产生的旋转磁场以（n1-n）速度截切转子；负序电流所产生的旋转磁场以（n1+n）速度截切转子；当三相异步电动机在不对称电压下运行时，转子电流有f2＋=sf1，f2-=(2-s)f1两种频率

电机学期末复习总结

《电机学》期末复习材料第三篇交流电机理论的共同问题 1、同步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。转子——直流励磁，是一个恒稳磁极。极对数p 与转速n 之间的关系是固定的，为60 1 pn f = 2、异步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。转子——三相对称短路绕组，产生一个旋磁磁通。【三相对称：空间上差120度电角度；时序上差120度电角度。】 3、电角度与机械角度：电角度：磁场所经历的角度称为电角度。机械角度：转子在空间所经历的几何角度称为机械角度。电角度?=p 机械角度 4、感应电势： ①感应电势的频率：60 1 pn f = ②感应电势的最大值：m m m f lv B E φπ==（τφl B P m =） ③每根导体感应电势的有效值：m m m d f f E E φφπ 22.22 2 == = 5、极距： ①概念：一个磁极在空间所跨过的距离，用τ来表示。（了解整距、短距、长距） ②公式：p z p D 22= = πτ 6、线圈电势与节距因数： ①节距因数：190sin 90)1(cos 11 ≤?? ??????=????? ???- =ττy y k y 物理意义：表示了短距线圈电势的减少程度。

②分布因数：12 sin 2sin ≤= a q a q k q 物理意义：表示了分布绕组电势的减少程度。 ③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4= ⑤槽距角：z p a 360 = 电角度 ⑥每极每相的槽数：pm z q 2= 【练习1】一台三相同步发电机，Hz f 50=，min /1000r n =，定子铁芯长cm l 5.40=，定子铁芯内径cm D 270=，定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为xGs B sin 7660=。试求：（1）绕组因数w k ；（2）每相感应电势的有效值。 7、消弱谐波电势的方法： ①采用不均匀气隙，以改善气隙中磁场分布情况。 ②采用短距绕组。 ③采用分布绕组。 8、双层绕组与单层绕组： ①双层绕组：指沿槽深方向有上、下两层线圈边的绕组。 ②单层绕组：指沿槽深方向只有一层线圈边的绕组。 9、画某相叠绕组展开图的一般步骤： ①计算出槽距角、槽距 ②画出电势星图（注意单层绕组、双层绕组）

电机学主要知识点复习提纲

电机学主要知识点复习提纲一、直流电机 A. 主要概念 1. 换向器、电刷、电枢接触压降2 U b 2. 极数和极对数 3. 主磁极、励磁绕组 4. 电枢、电枢铁心、电枢绕组 5. 额定值 6. 元件 7. 单叠、单波绕组 8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式 12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场 14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua

励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2 可变损耗、不变损耗、空载损耗 17. 直流电动机（DM ）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性 21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式：发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势： 60E a E E C n pN C a Φ==

电磁转矩： em a 2T a T T C I pN C a Φπ== 直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ： 12 ()()a f a f a a a f a a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++ 12em Cua Cuf em Fe mec ad P P p p P P p p p =++=+++ DM 的转矩方程：20d d em T T T J t Ω --= DM 的效率：2111 2100%100%(1)100%P P p p P P P p η-∑∑= ?=?=-?+∑ 他励DM 的转速调整率： 0N N 100%n n n n -?=? DM 的机械特性：em 2 T j a j a a ) (T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= . 并联DM 的理想空载转速n 0：二、变压器 A. 主要概念 1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器 2. 铁心柱、轭部 3. 额定容量、一次侧、二次侧 4. 高压绕组、低压绕组

电机学期末考试试卷大全(附答案)

考试卷（ A 卷）课程名称电机学考试学期 07-08/3 得分适用专业电气工程及其自动化考试形式开卷闭卷半开卷考试时间长度 120分钟一、填空题：（35分） 1. 在国际单位制中，磁场强度单位是___A/m ___________。电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。 2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当___可变损耗等于不变损耗_（或_kN p p 0 β= ）___时，变压器效率达最大。 3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______ 尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。 4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组 ___________。各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。___短路电压（标幺值）____小的变压器先达到满载。 5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波 ___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。 6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大 _________。 7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。 8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势 ____________波形。设电机定子为双层绕组，极距为12槽，为同时削弱

电机学考试试题(附答案)

期末考试卷（ A 卷）课程名称电机学考试学期 07-08/3 得分适用专业电气工程及其自动化考试形式开卷闭卷半开卷考试时间长度 120分钟一、填空题：（35分） 1. 在国际单位制中，磁场强度单位是___A/m ___________。电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。 2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当___可变损耗等于不变损耗_（或_kN p p 0 β= ）___时，变压器效率达最大。 3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______ 尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。 4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组 ___________。各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。___短路电压（标幺值）____小的变压器先达到满载。 5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波 ___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。 6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大 _________。 7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。

电机学期末试题及答案

电机学Ｉ试题（华南理工大学电力学院２００５．６）姓名班级学号（指班内序号）成绩注意： 1. 一、二、三题答案必须直接写在试题相应位置； 2. 四、五、六题写在答题纸上； 3. 不得自带草稿纸； 4．答题前必须在每页（包括答题纸和草稿纸）右下角写上自己的名字，才可拆开试卷。一、填空（25分） 1. 电机是装置。 2. 变压器绕组归算的原则是：在归算前后，不变；不变。 3. 变压器的效率在达到最大值。 4. 为了使电动势波形接近正弦波，三相变压器比较好的绕组联结方法为：。 5. 自耦变压器功率传递的特点为。 6. 短距因数的物理意义为。 7. 一相绕组的感应电动势计算公式为；其中的匝数N是指。 8. 对称三相绕组、通对称三相电流，产生的合成磁动势为圆形旋转磁动势。其旋转的规律为：；其幅值为单相磁动势的倍。 9. 同步旋转磁场的转速n（转每分钟）、极对数p、电流频率f之间的关系为n= 。 10. 感应电机转子反应的物理意义为。 11. 为了获得感应电机的T型等效电路，需要对转子绕组进行和归算。 13. 感应电机做堵转试验时，转子电流的频率为。 14. 感应电动机传递到转子回路的电磁功率P em，可以分割成转子铜耗p cu2、总机械功率（转换功率）PΩ。二者同P em的关系为p cu2= ；PΩ = 。 15. 同步电机的电枢反应是指。 16. 同步发电机的空载特性是指：转子转速保持同步、电枢绕组开路时，之间的关系。 17. 功角的含义是：从电路（电压）角度看，它是之间的夹角；从磁场角度看，它是之间的夹角。 18. 对于凸极同步发电机，已知电枢电流I、电压U、功率因数cos?、X d、X q，求取励磁电动势E0时，需要利用一个虚拟电动势E Q来求取I和E0的夹角ψ0。。

电机学考试试题及其答案

电机原理试题及答案（仅供参考）一、填空(每空1分，共25分) 1. 单相异步电动机可分为________、________两大类型。 2. 6极异步电动机电源频率f=50Hz，额定转差率S N=，则额定转速为n N=_____、额定工作时，将电源相序改变，则反接瞬时的转差率S=_____。 ~ 3. 同步补偿机实际上是一台_________的同步电动机，它接到电网上的目的就是为了 ___________。 4. 直流电机的励磁方式可分为＿＿＿、＿＿＿、＿＿＿、＿＿＿。 5. 有一台极数2P＝4，槽数Z＝24的三相单层链式绕组电机，它的极距τ＝＿＿＿、每极每相槽数ｑ＝＿＿＿、槽距角α＝＿＿＿。 6、变压器空载运行时功率因数很______。 7．________型三相异步电动机可以把外接电阻串联到转子绕组回路中去。 … 8. 直流发电机电磁转矩的方向和电枢旋转方向________。 9. 直流电动机的起动方法有____________；______________。 10. 当电动机的转速超过_______时，出现回馈制动。 11. 三相异步电动机的过载能力是指_______________。 12 . 星形—三角形降压起动时，起动电流和起动转矩各降为直接起动时的______倍。》 13. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则 U1应随f1按______规律调节。 14、可用下列关系来判断直流电机的运行状态。当_________时为电动机状态，当________ 时为发电机状态。 15、单迭绕组极对数为P时，则并联支路数为_______。二、判断正误(对在括号里打√、错则打×，每小题1分，共15分) 【 1.( ) 电动机的额定功率是指额定运行时从电源输入的电功率。 2.( ) 一台并励直流电动机，若改变电源极性，则电机转向也改变 3.( ) 三相异步电动机的旋转方向决定于定子绕组中通入的三相电流的相序。 4.( ) 与同容量的变压器相比较，异步电动机的空载电流小。 5.( ) Y-D降压起动适用于正常运行时定子绕组为星形联接的笼型异步电动机。 - 6. ( ) 变极调速时必须同时改变加在定子绕组上电源的相序。 7. ( ) 变频调速过程中按U1/f1=常数的控制方式进行控制，可以实现恒功率调速。 8. ( ) 异步电动机的功率小于时都允许直接起动。 9. ( ) 变压器的二次额定电压是指当一次侧加额定电压，二次侧开路时的空载电压值。 10.( ) 变压器在原边外加额定电压不变的条件下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。 >

电机学期末复习题集

选择题 1一台双绕组单相变压器，其主磁通在一、二次侧线圈中产生的每匝电动势分别为 ec1和ec2，则应有（ C ） (A)ec1>ec2 (B)ec1

电机学第五版汤蕴璆复习重点带答案

1、变压器的铁心损耗包括：磁滞损耗、涡流损耗。 2、感应电机经两次折算后得到等效电路，这两次折算为：频率折算、绕组折算。 3、直流电机按励磁方式可分类为：他励式、并励式、串励式、复励式。 4、变压器开路试验可以获得哪些等效电路参数：激磁电阻、激磁电抗。 4、同步电动机的起动方法有：变频起动、辅助起动、异步起动。 5、变压器等效绕组折算的一般原则是：归算前、后二次侧绕组磁动势保持不变。 6、并励直流发电机希望改变他电枢两端的正负极性，采用的方法是改变励磁绕组的接法。 7、直流发电机的电磁转矩与转速方向相反，转子电枢导体中的电流是交流电。 8、变压器制造时，硅钢片接缝变大，那么此台变压器的励磁电流将增大。 9、一台感应电机，其转差率s>1，转速n<0，则电机运行状态是电磁制动。 10、一台三相感应电机接在50Hz 三相交流电源上运行，额定转速为1480r/min ，定子上A 、B 两导体空间相隔20°机械角度，则A 、B 两导体的空间电角度为：40°。 11、简述改变他励直流电动机、三相鼠笼异步电动机转子转向的方法。答：他励直流电动机：将电枢绕组的两个接线端对调；三相鼠笼异步电动机：将三相电源线的任意两根线换接。 12、简述并励直流发电机的自励条件。答：1.磁路中必须有剩磁；2.励磁磁动势与剩磁两者的方向必须相同；3.励磁回路的总电阻必须小于临界电阻。 13、已知直流他励电机的额定电流I N 、额定电压U N 、额定效率ηN ，简述直流电动机和直流发电机额定功率的定义，并写出表达式。答：对于发电机，额定功率是指线端输出的电功率，I U P ;对于电动机，额定功率是指轴上输出的机械功率，N N N N =。 14、简述单相变压器的工作原理。 15、为什么同步电动机不能自启动？说明原因。 16、一台三相绕线型感应电动机，若将定子三相短路，转子绕组通入频率为f1的三相交流电，试问：空载时电机转子能否转动，分析其工作原理。 17、简述直流电机、鼠笼异步电机、绕线异步电机和同步电机的原理和结构异同？ 18、在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的，要遵循哪些原则？答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠，电流不匹配，必须通过归算，才能得到两边直接连接的等效电路。归算原则：归算前、后二次侧绕组磁动势保持不变。 19、一台并励直流发电机不能正常输出电压，试分析其可能原因。答：1.磁路中没有剩磁；2.励磁回路与电枢回路之间接线错误；3.励磁回路的总电阻大于临界电阻。 20、一台他励直流电动机拖动一台他励直流发电机在额定转速下运行，当发电机电枢电流增加时，电动机的电枢电流有何变化？并说明其原因。答：直流电动机的电枢电流也增加。因为直流发电机电流增加时，则制动转矩即电磁转矩增大，要使电动机在额定转速下运行，则必须增大输入转矩即电动机的输出转矩，那么，电动机的电磁转矩增大，因此电枢电流也增大。

电机学期末复习总结

电机学期末复习总结 Last updated on the afternoon of January 3, 2021

《电机学》期末复习材料第三篇交流电机理论的共同问题 1、同步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。转子——直流励磁，是一个恒稳磁极。极对数p 与转速n 之间的关系是固定的，为60 1 pn f = 2、异步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。转子——三相对称短路绕组，产生一个旋磁磁通。【三相对称：空间上差120度电角度；时序上差120度电角度。】 3、电角度与机械角度：电角度：磁场所经历的角度称为电角度。机械角度：转子在空间所经历的几何角度称为机械角度。电角度?=p 机械角度 4、感应电势： ①感应电势的频率：60 1 pn f = ②感应电势的最大值： m m m f lv B E φπ==（τφl B P m =） ③每根导体感应电势的有效值： m m m d f f E E φφπ 22.22 2== = 5、极距： ①概念：一个磁极在空间所跨过的距离，用τ来表示。（了解整距、短距、长距） ②公式：p z p D 22= = πτ 6、线圈电势与节距因数： ①节距因数： 190sin 90)1(cos 11≤??? ?????=????????-=ττy y k y 物理意义：表示了短距线圈电势的减少程度。 ②分布因数：12 sin 2sin ≤= a q a q k q

物理意义：表示了分布绕组电势的减少程度。 ③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4= ⑤槽距角：z p a 360 = 电角度 ⑥每极每相的槽数：pm z q 2= 【练习1】一台三相同步发电机， Hz f 50=，min /1000r n =，定子铁芯长 cm l 5.40=，定子铁芯内径cm D 270=，定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为xGs B sin 7660=。试求：（1）绕组因数w k ；（2）每相感应电势的有效值。 7、消弱谐波电势的方法： ①采用不均匀气隙，以改善气隙中磁场分布情况。 ②采用短距绕组。 ③采用分布绕组。 8、双层绕组与单层绕组： ①双层绕组：指沿槽深方向有上、下两层线圈边的绕组。 ②单层绕组：指沿槽深方向只有一层线圈边的绕组。 9、画某相叠绕组展开图的一般步骤： ①计算出槽距角、槽距 ②画出电势星图（注意单层绕组、双层绕组） ③画出某相叠绕组展开图（注意支路数）【练习2】有一双层三相短距绕组， 24=z ，42=p ，τ6 5 1=y 。（1）分别画出支路数1=a 和2=a 的A 相叠绕组展开图；（2）算出绕组因数。 10、单相绕组的磁势（脉动磁势）：单相磁势的特点是：磁势轴线（即磁势幅值所在的位置）在空间固定不动，而各点磁势的大小则随时间在变化，因此称为脉动磁势。单相绕组所产生的脉动磁势可以分解成基波

2010年电机学期末考试)

华侨大学电机学期末考试试卷A 考试日期：年月日院（系）班级学号姓名成绩一. 填空题。【每空一分，共30分，将答案直接填在题中．．．．．．．．．括号中．．．】 3．凸极同步电机的转子绕组为（集中）（分布、集中）绕组，其转子磁动势的空间分布波形为（矩形）（正弦、阶梯、矩形）波，隐极同步电机的转子绕组为（分布）绕组，其转子磁动势的空间分布波形为（阶梯）波。 5．有一台三相交流电机，定子有36个槽，极数为4，节距为7。则每极每相槽数q 为（3），槽距角为（20°），极距τ为（9），短距因数p k 为(0.9397)，分布因数d k 为（0.9598），绕组因数w k 为（0.9019） 6．一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为a r ,电枢电流为a I ,可知此单迭绕组有(p 2)条并联支路，其每条支路电阻为(a pr 2)；若为单波绕组其每条支路电阻为(a r p 22)，电枢电阻为(a r p 2)。 7. 同步发电机在过励时从电网吸收(超前)无功功率，产生(直轴去磁)电枢反应；同步电动机在过励时向电网输出(滞后) 无功功率，产生(直轴增磁)电枢反应。 8. 一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，励磁电流将(减小)，铁耗将(减小)。以下各题在答题纸上作答，并在每张答题纸上写上：班级、姓名、学号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．二. 简答题。【每小题5分，共25分。】 1. 变压器为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么？答：铁心不饱和时，空载电流、电动势和主磁通均成正比，若想得到正弦波电动势，空载电流应为正弦波；铁心饱和时，空载电流与主磁通成非线性关系（见磁化曲线），电动势和主磁通成正比关系，若想得到正弦波电动势，空载电流应为尖顶波。

电机学1复习

电机学1复习 1所有作业题和书中的例题填空题直流电机由和部分组成。其中换向极属于部分，其作用是。直流电枢绕组可分为、。电枢绕组感应的电势是，通过换向成。交流绕组按层数分为和及。从绕组的节距看分为、和。单相交流绕组的磁动势为，通有对称三相交流电的三相交流绕组磁动势形式为、交流电机中，为削弱或消除谐波的影响，绕组通常采用、的形式。直流电动机的电势Ea 比端电压U ，电磁转矩Tem 与转速n （方向） , Ia 与 Ea （方向）。欲改变直流电动机的转向，可采用的方法有、或。电机和变压器的磁路一般用（材料）制成，变压器的铁芯导磁性能越好，其励磁电抗，励磁电流就。直流电机由和两大部分组成。其中部分主要有、、；部分主要有、、。基波脉振磁势可以分解成两个、、的圆形旋转磁势。变压器的参数由和实验测得，其中由试验可测出然后计算出；由实验可算出。交流电机单相绕组流过电流后产生磁势；三相绕组流过电流后产生磁势。方向。直流电动机的电气制动方法有、、调速方法有、、直流电枢绕组可分为、。铁芯损耗包括2各部分，分别为____________________，铁芯损耗的大小与铁芯材料特性Fe k 、磁通密度m B 、频率f 有关，写出 1.8m B T 时它们之间的关系式 _________________________。已知一台交流电机的极距为10槽，如果希望电枢绕组中不包含五次谐波电动势，那么线圈的节距应当选为__________槽。铁心损耗是__________和__________之和,一台并励直流电机，接到220伏的直流电网上，作电动机运行时，电枢电势为210伏，若改为发电机运行，并保持电网电压，电枢电流不变，则电枢电势为__________伏，电枢回路总电阻压降（包括电刷的接触电压降）为________伏。若外加电压随时间正弦变化，当磁路饱和时，单相变压器的激磁电流随时间变化的波形是_____；磁路饱和时，激磁电流正弦时，主磁通波形是______。（尖顶波、平顶波、正弦波）三相交流电机定子绕组设计成分布及短距以后，其优点主要是_____。

年安徽大学期末电机学考试卷

20１4年安徽大学电机学考试卷（小题目每年基本不变,考前一定要看) 得分一、选择题（每小题1分，共10分) １.以下是有关变压器的论述,唯一错误论述为（)。变压器的磁路可以闭合，而电机的磁路必有气隙三相变压器的额定电压指的是线电压三相变压器的额定电流指的是相电流推导变压器的等效电路必须遵循磁动势守恒和功率守恒的原则２．变压器做空载试验时，在一、二次侧分别进行，并且都加额定电压,则两侧的铁耗（)。 A.相等 B. 不相等 C.一次侧大 D.二次侧大 3. 变压器运行时,当二次电流增加到额定值，若此时二次电压恰好等于其开路电压,即,其中,那么,二次阻抗的性质为（ )。 A.感性B．纯电阻性C.容性D.任意４.已知一双层交流绕组的极距,今欲利用短距消除５次谐波电动势,其线圈节距应设计为( ）。 A.的某个值 B. C. D. 5．三相感应电动机定子绕组，联结,接在三相对称交流电源上,如果有一相断线，在气隙中产生的基波合成磁动势为（）。 A．不能产生磁动势Ｂ．脉振磁动势C．椭圆形旋转磁动势D．圆

形旋转磁动势 6.改变A、B、C三根电源线与异步电动机的连接关系可以改变电动机的转向,正确方法是()。 A.Ａ、B、C 三线逆时针轮换一遍B．A、B、Ｃ三线顺时针轮换一遍 C．A、B、Ｃ三线中任意两根互换一次Ｄ．Ａ、B、C三线中任意两根互换两次７．绕线式异步电动机拖动恒转矩负载运行，当转子回路串入不同电阻，电动机转速不同，而串入电阻与未串电阻相比，对转子的电流和功率因数的影响是（）。 A．转子的电流大小和功率因数均不变Ｂ.转子的电流大小变化，功率因数不变Ｃ．转子的电流大小不变,功率因数变化D.转子的电流大小和功率因数均变化 8.一台正向旋转的直流并励发电机接在直流电网上运行，若撤掉原动机,则发电机将( )。 A.停转B．作为电动机反向运行Ｃ.作为电动机正向运行D.不能继续运行 9．一台并励直流电动机拖动一台并励直流发电机,当电动机的电压和励磁回路的电阻均不变时,若增加发电机输出的功率,此时电动机的电枢电流和转速将（)。 A．减小，降低B．减小，增高Ｃ.增大，增高D. 增大,降低 1０．一台积复励直流发电机与直流电网连接向电网供电,欲将它改为积复励直流电动机运行，若保持电机原转向不变，设电网电压极性不变,需要采取(）。 A．反接并励绕组Ｂ．反接串励绕组C.反接电枢绕组D.所有绕组接法不变

电机学(上)主要知识点复习提纲

电机学（上）主要知识点复习提纲 20130619 一、绪论 1. 电机的概念：基本理论、基本结构、基本功能 2. 全电流定律（安培环路定律） 3. 电磁感应定律、磁通正弦变化时电磁感应定律表达式 4. 电磁力定律 5. 电机中常用材料 6. 铁磁材料的性质：磁化曲线、磁滞回线 7. 铁耗：磁滞损耗、涡流损耗 8. 磁路基本定律 9. 自感与互感二、直流电机 A. 主要概念 1. 直流电机的基本原理：磁极和电刷静止，电枢和换向器旋转。 2. 直流电机主要结构 3. 直流电机额定值：额定功率、电动机、发电机 4. 电枢：电枢铁心（硅钢片）、电枢绕组的特点 5. 元件：实槽、虚槽、节距 6. 单叠、单波绕组：并联支路对数a 7. 电枢绕组展开图（不考但应清楚） 8. 换向器：换向器片数=元件数=虚槽数 9. 电刷放置原则 10. 励磁与励磁方式 11. 空载磁场、主磁通、漏磁通、每极磁通 12. 直流电机磁化曲线、气隙线、饱和系数 13. 电枢磁场与电枢反应：（交轴、直轴）电枢反应及其性质 14. 几何中性线、物理中性线 15. 感应电动势与电磁转矩：感应电势常数C E、转矩常数C T 16. 电磁功率P em 电枢铜耗p Cua 励磁铜耗p Cuf 电机铁耗p Fe 机械损耗p mec 附加损耗p ad 输出机械功率P 2 可变损耗、不变损耗、空载损耗效率 17. 直流电动机（DM）的工作特性 18. 串励电动机的“飞速”或“飞车” 19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 电力拖动机组稳定性判据 21. DM的起动方法：直接起动、电枢回路串电阻起动、降压起动；起动电流

2012-2013电机学期末试题复习题(1)

一、简答 1、电枢磁动势与磁场相互作用才产生电磁转矩。若电枢磁动势有交、直两个分量，那么是那个分量产生，那个分量不产生？还是两个都产生？答: 产生直轴电枢磁动势的电流沿电枢表面对称分布在几何中性线两侧，受到异极性磁场的作用，合成电磁力为零，即不产生电磁转矩。产生交轴电枢磁动势的电流对称分布在主极轴线两侧，产生的电磁转矩是同一方向的。可见，只有交轴电枢磁动势才产生电磁转矩。 2、请写出磁路基尔霍夫定律的数学表达式。书P23 3、为什么三相组式变压器不宜采用Yyn联结，而三相心式变压器又可采用Yyn 联结？ 4、感应电动机定子绕组与转子绕组没有直接联系，为什么负载增加时，定子电流和输入功率会自动增加，试说明其物理过程。从空载到满载，电机主磁通有无变化？答负载增加时，电动机转速下降，转差率上升，转子绕组切割磁力线的速度增加，转子的感应电动势、感应电流相应增加，转子磁动势也增加。由磁动势平衡关系，定子磁动势增加，定子电流上升，即从电网吸收的电功率增加。这一过程直到转子电流产生的转矩与负载转矩重新平衡为止。在U1不变的情况下，I1的增加导致I1Z1增加，使E1减小，主磁通略有减小。 5、并励发电机正转能自励，反转能否自励？答发电机正转时能够自励，表明发电机正转时满足自励条件，即：①有一定的剩磁；②励磁回路的电阻小于与运行转速所对应的临界电阻；③励磁绕组的接线与电机转向的配合是正确的。这里的正确配合就是说当电机以某一方向旋转时，励磁绕组只有一个正确的接法与之相对应。如果转向改变了，励磁绕组的接线也应随之改变，这样才能保证励磁电流所产生的磁场方向与剩磁方向相同，从而实现电机的自励。当电机的转向改变了，而励绕组的接线未改变，这样剩磁电动势及其产生的励磁电流的方向必然改变，励磁电流产生的磁场方向必将与剩磁的方向相反。电机内磁场被削弱，电压不能建立，所以并励发电机正转时能自励；反转时，不改变励磁绕组的两个端头的接线，是不能自励的。 6、什么是软磁材料？什么是硬磁材料?（第一张导论18）软磁材料：磁滞回

电机学期末考试题..

变压器选择题 1. 变压器空载电流小的原因是 c 。 (a) 一次绕组匝数多，电阻很大；(b) 一次绕组的漏抗很大； (c) 变压器的励磁阻抗很大；(d) 变压器铁心的电阻很大。 2. 变压器空载损耗 c 。 (a) 全部为铜损耗；(b) 全部为铁损耗； (c) 主要为铜损耗；(d) 主要为铁损耗。 3. 一台变压器一次侧接在额定电压的电源上，当二次侧带纯电阻负载时，则从一次侧输入的功率 b 。 (a) 只包含有功功率；(b) 既有有功功率，又有无功功率； (c) 只包含无功功率；(d) 为零。 4. 变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流_d______。 (a) 增加；(b) 减少；(c) 不变；(d) 基本不变。 5．一台单相变压器，U1N/ U2N =220/10，若原方接在110V的单相电源上空载运行，电源频率不变，则变压器的主磁通将 b 。 (a) 增大；(b) 减小；(c) 不变。 6．变压器短路实验所测损耗c 。 (a) 主要为铜耗；(b) 主要为铁耗；(c) 全部为铜耗；(d) 全部为铁耗。 7．做变压器空载实验所测的数值，可用于计算a 。 (a) 励磁阻抗；(b) 原边漏抗；(c) 副边漏抗；(d) 副边电阻。 8．将50Hz、220/127V的变压器，接到100Hz，220V的电源上，铁心中的磁通将如何变化？（ c ） (a) 减小；(b) 增加；(c) 不变；(d) 不能确定。 9．用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将如何变化？（ b ） (a) 升高；(b) 降低；(c) 不变；(d) 可能升高，也可能降低。 10．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（b ） (a) 增加；(b) 基本不变；(c) 减小。 11．当一次侧接额定的电压维持不变时，变压器有空载运行转为满载运行时，其主磁通将会： c 。 (a) 增大；(b) 减小；(c) 基本不变。

华农大13-14电机学期末试卷(答案)

华南农业大学期末考试试卷A 2013-2014学年第 1 学期考试科目：电机学考试类型：（闭卷）考试考试时间： 60 分钟学号姓名年级专业一、单项选择题（本大题共10小题，每小题2分，共20分） 1. 电机学中的基本电磁定律包括“电生磁、磁变生电、电磁生力”，此三项电磁学定律用公式可分别表示为： C 。 A. e=-Nd Φ/dt 、F=HL=Ni 、f em =Bil ； B. f em =Bil 、e=Blv 、F=Ni ； C. F=HL=Ni 、e= - d ψ/t 、f em =Bil D. F=HL=Ni 、H=B/μ、e=Blv 。 2. 两个电感的尺寸、形状和线圈匝数均相同，但一个是铝心，一个是铁心，由于铁的导磁率远大于铝，当把它们并联接在同一个交流电源上时， B 。 A. 两电感电流是相同的； B. 铝心电感电流大于铁心电感电流； C. 铝心电感大于铁心电感； D. 铁心电感电流大于铝心电感电流。 3. 为保持单相变压器的主磁通波形为正弦波，考虑铁心饱和及铁损耗的影响，满载时实际励磁电流波形应该是 A 。 A ．超前Fe α角的尖顶波； B ．滞后Fe α角的正弦波； C ．同相位的正弦波； D. 同相位的尖顶波。 4. 一般情况下，三相变压器组(或三相组式变压器)不能接成 B 。 A. Yd 连接组； B. Yy 连接组； C. Dy 连接组； D. Dd 连接组。 5. 额定容量为S N =100kVA ，额定电压为U 1N /U 2N =35000/400V 的三相变压器，其二次绕组额定电流为 A 。 A. 144.34A ； B. 250A ； C. 1.65A ； D. 2.86A 。 6. 在p 对极整距交流绕组中，每个线圈的两个线圈边在空间相距的机械角度为 D A. p ×180°; B. p ×360°; C. 360° / p D. 180° / p 7. 交流绕组若采用短距，与整距比较各次谐波电动势会有所减少，其削弱幅度与谐波次数

《电机学》期中考试试题及答案A

宁德师范学院物理与电气工程系《电机学》期中考试试卷班级姓名座号得分_____________ 一、填空题(每空1分，共20分) 1.电机按结构可分为__________和旋转电机，旋转电机包括直流电机和交流电机，交流电机包括感应电机和_______电机。 2.铁磁材料的铁芯损耗包括_________损耗和_________损耗。 3.变压器二次侧的额定电压 2N U是指变压器一次侧施加_________电压时二次侧的_______电压。 4.由于铁磁材料磁化曲线呈非线性关系，当主磁通为正弦波时，励磁电流应为_______波。 5.变压器短路试验时电源应加在_______侧，短路损耗主要是_______耗；空载试验时，应在 _______侧施加电源电压，空载损耗主要是_______耗。 6.变压器折算的原则是保持原副方绕组的________不变。 7.连接组为,Y y连接的三相变压器组，由于______次谐波磁通能够在主磁路中流通，故三相变压器组______采用,Y y连接。 8.对称分量法是一种线性变换方法，是将不对称的三相系统的量分解为等效的____个对称系统的____组相量。 9.电压互感器的副方绝对不允许_________，电流互感器的副方绝对不允许__________，且它们的副方应可靠接地。 10.三相单层绕组的绕组连接形式有______式绕组、______式绕组和同心式绕组。二、选择题（每题2分，共20分） 11．变压器负载运行时，依靠电磁感应作用将能量传递。而起传递作用的磁通是( )。 A. 一次漏磁通φ 1σ B. 二次漏磁通φ 2σ C. 主磁通φ 0 D. 漏磁通φ 1σ和φ 2σ12．若电源电压不变，变压器产生的主磁通φ，在空载和负载时，其值（）。 A．完全相等B．基本不变 C．根本不同D． m 1 Z U 13．若变压器电源电压不变，在空载和负载时，其铁耗（）。 A．完全相等B．近似不变 C．变化很大D．可忽略不计 14．三相心式变压器的各相磁路( )。 A. 彼此无关 B. 彼此相关 C. 彼此串联 D. 彼此并联 15．不同容量且短路阻抗标么值不等的变压器并联运行时，各台变压器所分配的负载(即负载系数)的大小按( )。 A. 容量大小 B. 与短路阻抗标么值成正比 C. 一样大小 D. 与短路阻抗标么值成反比 16．下列哪种情况不属于变压器的瞬变过程( )。 A. 空载合闸 B. 副方突然断路 C. 过电压冲击 D. 三相变压器负载不平衡 17．若将额定电压为220V的变压器误接到了220V的直流电源上，其结果是( ) A. 和接到交流上一样 B. 烧毁二次绕组 C. 烧毁一次绕组 D. 产生较小的励磁电流 18．变压器的变比为K=N1/N2，准确的变比计算公式是（） A．K= E2m/E1m B．K= E1/E2 C．K= U1/U2 D．K= I1/I2 19．变压器负载电流不变时，功率因数cos?2越大，其效率( )。 A.越大 B.越小 C.不变 D.与铁耗、铜耗比值有关 20．三相绕组合成磁动势的基波是（）恒定的旋转磁动势。 A.磁通 B.幅值 C.相位 D.电流
