浙江省2018年1月高等教育自学考试
电子测量试题
课程代码：02348
一、填空题(本大题共15小题，每空1分，共25分)
请在每小题的空格中填上正确答案。错填、不填均无分。
1.扫频信号的重要用途就是在__________内对元件或系统的__________进行动态测量，以获取元器件或系统动态频率特性曲线。
2.所有电压测量仪器都有一个__________问题，对DVM尤为重要。
3.计量基准一般分为__________基准、副基准和__________基准。
4.相对误差定义为__________与__________的比值，通常用百分数表示。
5.多次测量中随机误差具有__________性、__________性和__________性。
6.测量值的数学期望M(Ⅹ)，就是当测量次数n趋近无穷大时，它的各次测量值的__________。
7.__________判据是常用的判别累进性系差的方法。
8.用四位半的DVM测量36V的稳压电源电压为36.245V，取四位有效数字时，其值为__________。
9.在没有信号输入时，仍有水平扫描线，这时示波器工作在__________状态；若工作在__________状态，则无信号输入时就没有扫描线。
10.示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用__________电路。
11.示波器的“聚焦”旋钮具有调节示波器中__________极与__________极之间电压的作用。
12.双扫描示波系统，采用A扫描输出__________波，对B扫描触发，调节__________来实现延迟扫描的延时调节。
13.在有效值电压表中，通常采用__________和__________电路来实现有效值电压的测量。
14.均值电压表的工作频率范围主要受__________的限制，而灵敏度受放大器__________的限制。
15.测量频率时，通用计数器采用的闸门时间越__________，测量准确度越高。
二、改错题（本大题共5小题，每小题3分，共15分）
要求在错误处的下方划线，并将正确答案填在括号内。
1.分贝误差是用对数形式表示的绝对误差。( )
2.示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。( )
3.斜坡电压式DVM的A/D变换时间与输入电压大小无关，仅由它的输出数码的位数和钟频决定。( )
4.采用与工频周期为整倍数的积分周期，有利于提高数字电压表(DVM)的共模抑制比。( )
5.测量周期时，通用计数器采用较小的时标可以减小转换误差的影响。( )
三、单项选择题(本大题共5小题，每小题2分，共10分)
1
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.示波器扫描速度微调一般采用调节__________来实现。( )
A.积分电阻R
B.积分电容C
C.释抑电容C h
D.积分电源电压
2.在观测正极性微分窄脉冲时，示波器宜采用__________方式来进行观测。( )
A.外触发“+”HF耦合
B.内触发“+”HF耦合
C.内触发“+”触发扫描
D.内触发“拉Y B”触发
3.测周与测频的实现电路最主要的区别是( )
A.测频的门控信号来自测量信号，而测周的门控信号来自时基信号
B.测频的门控信号来自时基信号，而测周的门控信号来自测量信号
C.测频、测周的门控信号均来自测量信号
D.测频、测周的门控信号均来自时基信号
4.__________电压表的一个缺点是对信号波形的谐波失真所引起的波形误差非常敏感。( )
A.平均值
B.有效值
C.峰值
D.选频电平
5.数字多用表中，电阻的测量通常采用__________来实现。( )
A.恒流源通过电阻测电压
B.恒压源加于电阻测电流
C.R-T变换法
D.电桥平衡法
四、计算题(本大题共6小题，共35分)
1.检定一个1.0级100mA的电流表，发现在50mA处的误差最大，其值为0.95mA，其它刻度处的误差均小于0.95mA，试问这块电流表是否达到±1.0级?(3分)
2.测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：
(1)请给出三种方案；
(2)设电阻、电压、电流测量的相对误差分别为γR=±2%,γv=±3%,γI＝±1.5%,问采用哪种测量方案较好?（7分）
3.用计数式频率计测量频率，闸门时间为1s，计数器读数为7600，这时由±1误差产生的测频误差为多少?如将被测信号倍频6倍，又把闸门时间扩大到4倍，此时由±1误差引起的测频误差又为多少?(6分)
4.欲用电子计数器测量一个f X=200Hz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.1μs)两种方法，试比较这两种方法由±1误差所引起的测量误差，并讨论所得结果。（6分）
5.利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少?（6分）
6.某双斜式DVM，基准电压V ref=5.000V，计数脉冲频率为f c=1MHz，计数器满量程N＝50000，求：
2
（1）被测电压V x＝2.000V时，计数器计数值N2为多少？
（2）采样时间T1和反向积分时间T2各为多少？（7分）
五、简答题(本大题共3小题，共15分)
1.对电压测量的几个基本要求是什么?（5分）
)
2.用示波器观测正弦波时，荧光屏上得到如图所示波形，试分析示波器哪个部分工作不正常?(6分
3
2012年1月电子测量自考试题 浙江省2012年1月电子测量自考试题 一、填空题(本大题共13小题，每空1分，共25分)请在每小题的空格中填上正确答案。错填、不填均无分。 1.______是为了保证量值的统一和准确一致的一种测量。 2.测量误差通常可分为______和______两种。 3.当随机误差较大时，常用______判据和______判剧来判别变值系差是否存在。 4.______分配通常用于各分项误差性质相同（量纲相同）、大小相近的情况，否则可用______分配原则或抓住主要 差项进行误差的分配。 5.能实现扫描的锯齿波电压叫______电压，光点自左向右的连续扫动称为扫描______。 6.示波器的衰减器实际上由一系列______分压器组成，改变分压比即可改变示波器的______。 7.根据开关信号的转换速率不同，示波器有两种不同的双踪显示方式即______方式和______方式。 8.采用______原子基态的两个超精细能级之间跃迁所对应的9192631770个周期的持续时间为一秒，以此为标准定出的时间标准称为______。
9.峰值电压表的测量原理是将被测交流电压先______后放大，然后驱动直流______。 10.在现代有效值电压表中，经常采用两种方法，即______和______来实现有效值电压的测量。 11.所有DVM都有诸如自动调零、______和______等自动功能，以提高DVM的性能。 12.DVM的分辨力是指DVM能够显示出的被测电压的最______变化值，在最小量程上，DVM具有最______的分辨力。 13.所谓“扫频”，就是利用某种方法，使正弦信号的______随时间按一定规律、在一定范围内反复扫动，这种扫动的 弦信号称______信号。 二、改错题(要求在错误处的下方划线,并将正确的答案填在括号内。本大题共5小题，每小题3分，共15分) 1.n次测量数据平均值的标准偏差比总体标准偏差缩小n倍。（） 2.无论被测量总体的分布是什么形状，随着测量次数的增加，测量值算术平均值的分布都越来越趋近于均匀分布。（） 3.示波器扫描分档选择开关采用改变积分电源电压来改变扫描速度。（） 4.在150Ω电阻上测得其电压电平为+20dBv，其对应的功率电平为+36dBm。（）
一、填空题 1、在选择仪器进行测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度 值的 ___2/3__ 以上区域。 2、随机误差的大小，可以用测量值的____标准偏差 ____ 来衡量，其值越小，测量值越集中，测量的____精密度 ____ 越高。 3 、设信号源预调输出频率为1MHz 998KHz ，则该信号源的短期频率稳定度为，在15 分钟内测得频率最大值为 %___ 。 ，最小值为 4、信号发生器的核心部分是振荡器。 5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波。 6、取样示波器采用非实时取样技术扩展带宽，但它只能观测重复信号。 7、当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的____断续 ____方式。 8、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量， 常用的频标有___针形频标 _____ 和 ____ 菱形频标 _____ 。 9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪。 10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟 __ 测量和___数字 ___ 测量。 1、测量误差是测量结果与被真值的差异。通常可以分为绝对误差和相对误差。 2、在测量数据为正态分布时，如果测量次数足够多，习惯上取3σ作为判别异常数据的界限，这称为莱特准则。 3、交流电压的波峰因数定义为峰值与有效值之比，波形因数定义为有效值与平均值之比。 4、正弦信号源的频率特性指标主要包括频率范围、频率准确度和频率稳定度。 5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式。 6、逻辑笔用于测试单路信号，逻辑夹则用于多路信号。 7、当示波器两个偏转板上都加正弦信号时，显示的图形叫李沙育图形，这种图形在相位和频率测量中常会用到。 8、在示波器上要获得同步图形，待测信号周期与扫描信号周期之比要符合。 1、按照误差的基本性质和特点，可把误差分为系统误差、随机误差、和粗大误差。 2、按检波器在放大器之前或之后，电子电压表有两种组成形式，即放大 -检波式 和检波 -放大式。 3、在双踪示波器的面板上，当“微调” 增益控制旋钮顺时针方向转至____校准 __ 位置时，
华南农业大学珠江学院期末考试试卷 2010--2011学年度 上 学期 考试科目：电子测量与仪器 考试年级：07级 考试类型：（开卷）A 卷 考试时间：120 分钟 学号 姓名 年级专业0701电子信息工程 一、填空题(本大题共12小题，每空1分，共20分) 1．若要在荧光屏上观测正弦波，应将 电压加到垂直偏转板上，并将 电压加到水平偏转板上。 2．扫频仪在测试系统的频率特性时，其屏幕亮点在 方向的偏转距离与 频率 成正比。 3．电子计数器测量周期时，为了提高测试精度，应选用 时标，而测频率时，应选用 时标。 4．积分型数字电压表的基本原理是将被测电压转换成相应的 ，双积分型则转换成 。 5．用替代法测量电感有两种形式，其中 替代法用于测量大电感， 替代法用于测量小电感。 6．模拟式电压表使用 显示，数字电压表使用 显示。 7．电压测量是电量与非电量测量的 。 8．在电子测量中，通常所说的交流电压的平均值是指 的平均值。 9．5 2 1位的数字电压表200V 挡的分辨率为 V 。 10．最大显示为数是1999的数字电压表是 位数字电压表。
11、数字多用表测量二极管正向电阻时，应笔接二极管的正极， 笔接二极管的负极。 12、若测量值为102，而实际值为100，则测量的绝对误差为，实际相对误差为。 ，每小题1分，共10分。) 1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式【】 2.示波器扫描信号频率是被测信号频率的n倍时，屏幕上显示的波形向左跑动。【】 3.常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、±2.5、± 4.0七级。【】 4. 扫描发生器是示波器垂直通道中的重要组成部分。【】 5. 延迟线是示波器水平通道中的一个重要组成部分。【】 6．在测量结果的数字列中，前面的“0”都是有效数字。【】 7．为了减小测量误差，选择仪表量程时要尽量使仪表指示在满度值的2/3以上区域。【】 8．对电量的测量是电子测量，而对非电量的测量则不是电子测量。【】9．电子电压表和数字式万用表均采用微安级磁电系电流表作为表头。【】10．在测量过程中，使用仪表准确越高，测量结果的误差越小，而与选择量程大小无关。【】 小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。共10小题，每小题1分，共10分) 1、交流电压表都按照正弦波电压【】进行定度的。 A.峰值 B. 峰—峰值 C.有效值 D.平均值
浙江省2010年10月高等教育自学考试 电子测量试题 课程代码：02348 一、填空题(本大题共16小题，每空1分，共25分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.测量是为确定被测对象的量值而进行的_________过程。 2._________是为了保证量值的统一和准确一致的一种测量，它的三个主要特征是统一性、准确性和法制性。 3．从狭义上来说，电子测量是在电子学中测量有关_________的量值。 4.测量值的数学期望M(Ⅹ)，就是当测量次数n趋近无穷大时，它的各次测量值的_________。 5.一个随机变量服从正态分布，必须是其可以表示为大量_________的随机变量之和，且其中每一个随机变量对于总和只起_________的作用。 6.电子示波器的心脏是阴极射线示波管，它主要由_________、 _________和荧光屏三部分组成。 7.示波器的“聚焦”旋钮具有调节示波器中_________极与_________极之间电压的作用。 8.测量频率时，通用计数器采用的闸门时间越_________，测量准确度越高。 9.在300Ω的电阻上，测得其电压电平为+20dBv，其对应的功率电平应为_________。 10.双扫描示波系统，采用A扫描输出_________波，对B扫描触发，调节_________来实现延迟扫描的延时调节。 11.某数字电压表的基本量程为10V，在基本量程上的最大显示为 9.999V，则通常称该表为_________位数字电压表，_________超量程能力。 12.用3位半的DVM测量12V的稳压电源电压为12.65V，取3位有效数字时，其值为_________。 13.峰值电压表的工作频率范围取决于_________的高频特性，一般可达几百兆赫。 14.DVM的固有测量误差通常用_________误差和_________误差共同表示。 15.扫频信号的重要用途就是在_________内对元件或系统的_________进行动态测量，以获取元器件或系统动态频率特性曲线。 16.多次测量中随机误差具有_________性、_________性和_________性。 二、改错题（本大题共5小题，每小题3分，共15分） 要求在错误处的下方划线，并将正确答案填在括号内。
《电子测量与仪器》习题参考答案 习题1 一、填空题 1．比较法；数值；单位；误差。 2．电子技术；电子技术理论；电子测量仪器。 3．频率；电压；时间。 4．直接测量；间接测量；时域测量；频域测量；数据域测量。 5．统一性；准确性；法制性。 6．国家计量基准；国家副计量基准；工作计量基准。 7．考核量值的一致性。 8．随机误差；系统误差；粗大误差。 9．有界性；对称性。 10．绝对值；符号。 11．准确度；精密度。 12．2Hz ；0.02%。 13．2/3；1/3～2/3。 14．分组平均法。 15．物理量变换；信号处理与传输；测量结果的显示。 16．保障操作者人身安全；保证电子测量仪器正常工作。 二、选择题 1．A 2．C 3．D 4．B 5．B 6．D 7．A 8．B 9．B 10．D 三、简答题 1．答：测量是用被测未知量和同类已知的标准单位量比较，这时认为被测量的真实数值是存在的，测量误差是由测量仪器和测量方法等引起的。计量是用法定标准的已知量与同类的未知量（如受检仪器）比较，这时标准量是准确的、法定的，而认为测量误差是由受检仪器引起的。 由于测量发展的客观需要才出现了计量，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据，没有计量，也谈不上测量。测量又是计量联系实际应用的重要途径，可以说没有测量，计量也将失去价值。计量和测量相互配合，才能在国民经济中发挥重要作用。 2．答：量值的传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。 3．答：测量误差是由于电子测量仪器及测量辅助设备、测量方法、外界环境、操作技术水平等多种因素共同作用的结果。 产生测量误差的主要原因有：仪器误差、影响误差、理论误差和方法误差、人身误差、测量对象变化误差。按照误差的性质和特点，可将测量误差分为随机误差、系统误差、粗大误差三大类。误差的常用表示方法有绝对误差和相对误差两种。 四、综合题 1．解：绝对误差 ΔX 1＝X 1－A 1＝9－10＝－1V ΔX 2＝X 2－A 2＝101－100＝1V 相对误差 1111 1%100100%A X A γ-=-?=?= 2 22 1 1%100 100%A X A γ=?=?= 2．解：ΔI m1＝ 1m γ× X m1 ＝± 0.5％×400＝±2mA ，示值范围为100±2mA ；
电子专业 《电子测量》期末考试试题 总分100分考试时间：90分钟得分： 一．填空题（共25，每空1分） 1.测量仪表的精度又可以用、和三个指标加以 表征。 2. 示值相对误差定义为与的比值，通常用 百分数表示。 3、电子测量是以______________为依据，以______________为手段，以___________为被测对象所进行的测量。 4、电子测量的方法主要有____________、____________和___________。 5、控制__________是衡量测量技术水平的标志之一。 6、测量误差按其性质和特点不同，可分为_________、_________和_____________。 7、测量误差的表示方法有两种，即__________和___________。 8、电压测量仪器主要有_________、__________、_____________等。 9、开关稳压电源按储能元件与负载的连接方式不同，分为____________和____________。 10、实验室所用的直流稳压电源，从输出形式上一般分为_____、_____ 和_______。 二．判断题（共20，每题2分） 1、在写带有单位的量值时，准确写法是560K W±1000W。 ( ) 2、598416保留5个有效数字是59842。 ( ) 3、电子测量仪器外表有灰尘，在不通电的情况下可以用湿布去擦。( )
4、测量10.5V电压时，量程应选择10V档测量误差才最小。 ( ) 5、在工厂5S管理中，清洁、清扫的目的是应付检查。 ( ) 6、绝对误差就是误差的绝对值。（） 7、被测量的真值是客观存在的，然而却是无法获得的。（） 8、开关电源是靠改变开关管的占空比来实现稳压的。 ( ) 9、使用数字万用表进行电阻测量时，红表笔接COM端带负电，黑表笔接V?Ω端带正电。（）10、使用万用表测量过程中，若需更换量程档则应先将万用表与被测电路断开，量程档转换完毕再接入电路测量。（） 三．选择题（共20，每空2分） 1、下列测量中属于电子测量的是（） A、用天平测量物体的质量 B、用水银温度计测量温度 C、用数字温度计测量温度 D、用游标卡尺测量圆柱体的直径 2、下列不属于测量误差来源的是（） A 、仪器误差和（环境）影响误差 B 、满度误差和分贝误差 C 、人身误差和测量对象变化误差 D 、理论误差和方法误差 3、通常在相同的条件下，多次测量同一量时，误差的绝对值和符号保持恒定或在条件改变时，按某种规律而变化的误差称为（） (a)随机误差；(b)系统误差；(c)影响误差；(d)固有误差。 4、用MF47型万用表测量电阻时，因未机械调零而产生的测量误差属于( )。 A、随机误差 B、人身误差 C、粗大误差 D、系统误差
《电子测量技术》课程期末考核试题 1、（10分）某单极放大器电压增益的真值A0为100，某次测量时测得的电压增益A=95，求测量的相对误差和分贝误差。 2、（20分）测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为γR=±1%, γv=±2%, γI±2.5%,问采用哪种测量方案较好? 3、（20分）欲用电子计数器测量一个fX=200Hz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.1μs)两种方法。(1)试比较这两种方法由±1误差所引起的测量误差；（2）从减少±1误差的影响来看，试问fX在什么频率范围内宜采用测频方法，什么范围内宜采用测周方法？
4、（15分）利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少? 5、（15分）已知示波器偏转灵敏度Dy=0.2V/cm，荧光屏有效宽度10cm。(1)若扫描速度为0.05ms/cm(放“校正”位置)，所观察的波形高度为6div，一个周期的宽度为5div，求被测信号的峰—峰值及频率； (2)若想在屏上显示10个周期该信号的波形，扫描速度应取多大? 6、（20分）（1）设计并画出测量电感（采用串联等效电路）的电桥。 （和被测电感相邻两臂分别为R2和R4，标准电容和标准电阻分别为Cs和Rs）（2）写出电桥平衡方程式。（3）推导出被测元件参数（L、R和Q）的表达式。
参考答案 1、解： △A=A-A0=95-100=-5 ν=-5% ν［dB ］=20lg(1+ν)dB =20lg(1-0.05)dB=0.446dB 2、解：(8分) 方案1： P=VI νP=νI+νV=±(2.5%+2%)=±4.5% 方案2： P=V2/R νP=2νV —νR=±(2×2%+1%)=±5% 方案3： P=I2R νP=2νI+νR=±(2×2.5%+1%)=±6% ∴选择第一种方案P=VI 3、解：(5分) ±5×10-3 0.1×10-6×200=±2×10-5 从结果可知，对于测量低频信号，测周比测频由±1误差所引起的测量误差要 4、解：(6分) 正弦波平均值_ U 正=11.11=0.901V 0.901V=_ U 再通过电压的波形系数计算有效值 V 正=KF ×_U =1.11×0.901=1V V 方=KF 方×_U =1×0.901=0.901V V 三=KF 三×_U =1.15×0.901=1.04V
一、填空题(每空1分，共25分) 1. 计量性能由准确度、__________、__________三个要素构成。 2. 相对误差定义为__________与__________的比值，通常用百分数表示。 3. 测量误差按来源不同可分为仪器误差、__________、人身误差、影响误差和__________。 4. 为保证在测量80V电压时，误差≤±1%，应选用等于或优于__________级的100V量程的电压表。 5. 扫描发生器环由__________、扫描门和__________组成。 6. 采用示波器直接测量法测量电压，测量的准确度主要取决于示波管的 __________、输入__________的分压比和Y放大器增益是否稳定等。 7. 示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用__________电路。 8. 在测量周期时，通用计数器采用较小的__________，可以减小±1误差的影响。 9. 通用计数器测量周期时，被测信号周期越大，±1误差对测周精确度的影响越。 10. 通用计数器可以利用外接__________来进一步提高测量准确度。 11. 采用频率计数器测量频率，闸门时间T的准确度主要取决于__________的准确度。 12. 逐次逼近比较式DVM中逐次逼近寄存器由__________寄存器和__________寄存器以及一些门电路组成。 13. 交流电压的测量准确度比直流电压的测量准确度低得多的两个主要原因：一是交流电压的频率和电压大小对必须的交流/直流__________电路的特性有影响，二是高频测量时__________参数的影响很难估计和避免。 14. 作为集总电路中表征电信号能量的三个基本参数(__________、__________和功率)，其中__________测量是不可缺少的基本测量。 15. 扫频信号源的主要工作特性是有效扫频宽度、__________和__________。 二、改错题(要求在错误处的下方划线，并将正确的答案填在括号内。每小题3分，共15分) 1. 常用电工仪表分为±0.1、±0.2、±0.5、±1.0、±1.5、± 2.5、±4.0七级。 ( ) 2. 无论测量条件如何变化，系统误差都可获得一个客观上的恒定值，多次测量取平均值并不能改变系统误差的影响。 ( ) 3. 扫描发生器环是示波器垂直通道中的重要组成部分。 ( )
1 2018年10月自考试题电子测量浙江省 课程代码：02348 一、填空题(本大题共15小题，每空1分，共25分) 请在每小题的空格中填上正确答案。错填、不填均无分。 1.为获得高达几百兆赫的高频扫频信号，______扫频方法具有独特的优点。 2.某数字电压表的基本量程为2V ，在基本量程上的最大显示为1.9999V ，则通常称该表为______位数字电压表，______超量程能力。 3.在150Ω的电阻上，测得其电压电平为+20dBv ，其对应的功率电平应为______。 4.随机误差的大小，可以用测量值的______来衡量，其值越小，测量值越集中，测量的______越高。 5.测量误差就是测量结果与被测量______的差别，通常可以分为______和______两种。 6.为保证在测量220V 电压时，误差≤±2.5%，应选用等于或优于______级的300V 量程的电压表。 7.421 位DVM 测量某仪器两组电源读数分别为7.645V 、26.846V ，保留三位有效数字分别应为______、______。 8.示波器Y 轴前置放大器的输出信号一方面引至触发电路，作为______信号；另一方面经过______引至输出放大器。 9.在示波器中通常用改变______作为“扫描速度”粗调，用改变______作为“扫描速度”微调。 10.所谓触发极性不是指触发信号本身的正负，而是指由它的______或______触发。 11.通用计数器测量周期时，被测信号周期越大，______误差对测周精确度的影响越小。 12.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用______电路作为检波器。 13.误差合成中确定性的______误差是按代数形式合成的，而随机误差是按______合成
1 《电子测量技术》考试卷 专业 年级 学号 姓名 一．填空题 （每空1分，共25分） 1.测量误差就是测量结果与被测量________的差别，通常可以分为_______和_______两种。 2.多次测量中随机误差具有________性、________性和________性。 3.4 12 位DVM 测量某仪器两组电源读数分别为5.825V 、15.736V ，保留三位有效数字分 别应为________、________。 4.示波器Y 轴前置放大器的输出信号一方面引至触发电路，作为________信号；另一方面经过________引至输出放大器。 5.示波器X 轴放大器可能用来放大________信号，也可能用来放大________信号。 6.在示波器中通常用改变________作为“扫描速度”粗调，用改变________作为“扫描速度”微调。 7.所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。 8.测量频率时，通用计数器采用的闸门时间越________，测量准确度越高。 9.通用计数器测量周期时，被测信号周期越大，________误差对测周精确度的影响越小。 10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用________电路作为检波器。 11.所有电压测量仪器都有一个________问题，对DVM 尤为重要。 12.________判据是常用的判别累进性系差的方法。 13.________分配是指分配给各分项的误差彼此相同。 14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的________方式。 15.频谱仪的分辨力是指能够分辨的________，它表征了频谱仪能将________紧挨在一起的信号区分开来的能力。 二．选择题 （每题3分，共15分） 1.根据测量误差的性质和特点，可以将其分为( )三大类。 A.绝对误差、相对误差、引用误差 B.固有误差、工作误差、影响误差 C.系统误差、随机误差、粗大误差 D.稳定误差、基本误差、附加误差 2.用通用示波器观测正弦波形，已知示波器良好，测试电路正常，但在荧光屏上却出现了如下波形，应调整示波器( )旋钮或开关才能正常观测。 A.偏转灵敏度粗调 B.Y 轴位移 C.X 轴位移 D.扫描速度粗调 3.通用计数器测量周期时由石英振荡器引起的主要是( )误差。 A.随机 B.量化 C.变值系统 D.引用 4.DVM 的读数误差通常来源于( )。 A.刻度系数、非线性等 B.量化 C.偏移 D.内部噪声 5.( )DVM 具有高的SMR ，但测量速率较低。 A.逐次逼近比较式 B.斜坡电压式 C.双斜积分式 D.V-f 式 三. 简答题 (每题10分，共40分) 1.对电压测量的几个基本要求是什么? 2.用示波器显示图像基本上有哪两种类型?

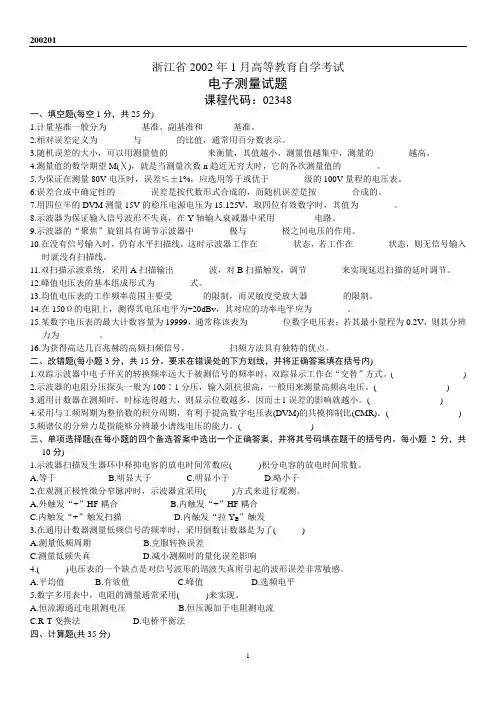

2002年1月电子测量试题 一、填空题(每空1分，共25分) 1.计量基准一般分为国家基准、副基准和工作基准。 2.相对误差定义为绝对误差与真值的比值，通常用百分数表示。 3.随机误差的大小，可以用测量值的标准偏差(或σ(X))来衡量，其值越小，测量值越集中，测量的精密度越高。 4.测量值的数学期望M(Ⅹ)，就是当测量次数n趋近无穷大时，它的各次测量值的算术平均值x。 5.为保证在测量80V电压时，误差≤±1%，应选用等于或优于±0.5级的100V量程的电压表。 6.误差合成中确定性的系统误差是按代数形式合成的，而随机误差是按几何形式合成的。 7.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为15.12。8.示波器为保证输入 信号波形不失真，在Y轴输入衰减器中采用RC分压(或阻容分压)电路。 9.示波器的“聚焦”旋钮具有调节示波器中第一阳(或A1)极与第二阳(或A2, 或G2)极之间电压的作用。 10.在没有信号输入时，仍有水平扫描线，这时示波器工作在连续扫描状态，若工作在触发扫描状态，则无信号输入 时就没有扫描线。 11.双扫描示波系统，采用A扫描输出锯齿波，对B扫描触发，调节延迟触发电平来实现延迟扫描的延时调节。 12.峰值电压表的基本组成形式为检波—放大式。 13.均值电压表的工作频率范围主要受带宽放大器带宽的限制，而灵敏度受放大器内部噪声的限制。 14.在150Ω的电阻上，测得其电压电平为+20dBv，其对应的功率电平应为.+26dBm。 15.某数字电压表的最大计数容量为19999，通常称该表为41 2 (或四位半)位数字电压表；若其最小量程为0.2V，则 其分辨力为10μV。 16.为获得高达几百兆赫的高频扫频信号，磁调制扫频方法具有独特的优点。 二、改错题 1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式。(.改成断续) 2.示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。(高频改成低频) 3.通用计数器在测频时，时标选得越大，则显示位数越多，因而±1误差的影响就越小。(时标改成闸门时间) 4.采用与工频周期为整倍数的积分周期，有利于提高数字电压表(DVM)的共模抑制比(CMR)。(改成串模抑制比) 5.频谱仪的分辨力是指能够分辨最小谱线电压的能力。(电压改成频率间隔) 三、单项选择题(在每小题的四个备选答案中选出一个正确答案 1.B 2.C3.D 4.C5.A 1.示波器扫描发生器环中释抑电容的放电时间常数应(B)积分电容的放电时间常数。 A.等于 B.明显大于 C.明显小于 D.略小于 2.在观测正极性微分窄脉冲时，示波器宜采用(C)方式来进行观测。 A.外触发“+”HF耦合 B.内触发“+”HF耦合 C.内触发“+”触发扫描 D.内触发“拉Y B”触发 3.在通用计数器测量低频信号的频率时，采用倒数计数器是为了(D) A.测量低频周期 B.克服转换误差 C.测量低频失真 D.减小测频时的量化误差影响 4.(C)电压表的一个缺点是对信号波形的谐波失真所引起的波形误差非常敏感。 A.平均值 B.有效值 C.峰值 D.选频电平 5.数字多用表中，电阻的测量通常采用(A)来实现。 A.恒流源通过电阻测电压 B.恒压源加于电阻测电流 C.R-T变换法 D.电桥平衡法 四、计算题(共35分) 1.检定一个1.0级100mA的电流表，发现在45mA处的误差最大，其值为0.93mA，其它刻度处的误差均小于0.93mA，试问这块电流表是否达到±1.0级?(3分) 1.该表的最大引用误差为：
