考试试卷( 1 )卷
一、填空题(本题共8小题,每空1分,共20分)
1、按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为____电压型____和
_____电流型___两类。
2、电子技术包括__信息电子技术___和电力电子技术两大分支,通常所说的模拟电子技术和数字电子技术就
属于前者。
2、为减少自身损耗,提高效率,电力电子器件一般都工作在____开关_____状态。当器件的工作频率较高时,
__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中,载波频率与调制信号频率之比称为______载波比_______,当它为常数时的调制方
式称为_____同步____调制。在逆变电路的输出频率范围划分成若干频段,每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是,_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时,其效果
基本相同。
5、在GTR、GTO、IGBT与MOSFET中,开关速度最快的是___MOSFET______,单管输出功
率最大的是____GTO_________,应用最为广泛的是___IGBT________。
6、设三相电源的相电压为U2,三相半波可控整流电路接电阻负载时,晶闸管可能承受的最大
反向电压为电源线电压的峰值,即
,其承受的最大正向电压为
。
7、逆变电路的负载如果接到电源,则称为逆变,如果接到负载,则称为逆变。
8、如下图,指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内,电流的通路为________;(2) t1~t2时间段内,电流的通路为_______;
(3) t2~t3时间段内,电流的通路为_______;(4) t3~t4时间段内,电流的通路为_______;(5) t4~t5时
间段内,电流的通路为_______;
二、选择题(本题共10小题,前4题每题2分,其余每题1分,共14分)
1、单相桥式PWM逆变电路如下图,单极性调制工作时,在电压的正半周是()
A、V1与V4导通,V2与V3关断
B、V1常通,V2常断,V3与V4交替通断
C、V1与V4关断,V2与V3导通
D、V1常断,V2常通,V3与V4交替通断
2、对于单相交流调压电路,下面说法错误的是()
A、晶闸管的触发角大于电路的功率因素角时,晶
闸管的导通角小于180度
B、晶闸管的触发角小于电路的功率因素角时,必须加宽脉冲或脉冲列触发,电路才能正常
工作
C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时,晶闸管的导通角为180
度
D、晶闸管的触发角等于电路的功率因素角时,晶闸管的导通角不为180度
3、在三相三线交流调压电路中,输出电压的波形如下图所示,在t1~t2时间段内,有()晶闸管导通。
A、1个
B、2个
C、3个
D、4个
4、对于单相交交变频电路如下图,在t1~t2时间段内,P组晶闸管变流装置与N组晶闸管变流装
置的工作状态是()
A、P组阻断,N组整流
B、P组阻断,N组逆变
C、N组阻断,P组整流
D、N组阻断,P组逆变
5、电阻性负载三相半波可控整流电路中,控制角的范围是()
A、30°~150
B、0°~120°
C、15°~125°
D、0°~150°
6、桓流驱动电路中加速电容C的作用是()
A、加快功率晶体管的开通
B、延缓功率晶体管的关断
C、加深功率晶体管的饱和深度
D、保护器件
7、直流斩波电路是一种()变换电路。
A、AC/AC
B、DC/AC
C、DC/DC
D、AC/DC
8、为限制功率晶体管的饱和深度,减少存储时间,桓流驱动电路经常采用()
A、du/dt抑制电路
B、抗饱和电路
C、di/dt抑制电路
D、吸收电路
9、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流()
A、减小至维持电流以下
B、减小至擎住电流以下
C、减小至门极触发电流以下
D、减小至5A以下
10、IGBT是一个复合型的器件,它是()
A、GTR驱动的MOSFET
B、MOSFET驱动的GTR
C、MOSFET驱动的晶闸管
D、MOSFET驱动的GTO
三、简答题(共3小题,22分)
1、简述晶闸管导通的条件与关断条件。(7分)
3、简述实现有源逆变的基本条件,并指出至少两种引起有源逆变失败的原因(7分)
考试试卷( 2 )卷
一、填空题(本题共6小题,每空1分,共15分)
1、_________存在二次击穿现象,____________存在擎住现象。
2、功率因数由和这两个因素共同
决定的。
3、晶闸管串联时,给每只管子并联相同阻值的电阻R是_措施。
4、同一晶闸管,维持电流I H与掣住电流I L在数值大小上有I L_ I H。
5、电力变换通常可分
为:、、和。
6、在下图中,_______和________构成降压斩波电路使直流电动机电动运行,工作于第1
象限;_______和_______构成升压斩波电路,把直流电动机的动能转变成为电能反馈到电源,使电动机作再生制动运行,工作于____象限。
二、选择题(本题共11小题,9,10,11小题每题2分,其余每题1分共14分)
1、下列电路中,不可以实现有源逆变的有()。
A、三相半波可控整流电路
B、三相桥式全控整流电路
C、单相桥式可控整流电路
D、单相全波可控整流电路外接续流二极管
2、晶闸管稳定导通的条件()
A、晶闸管阳极电流大于晶闸管的擎住电流
B、晶闸管阳极电流小于晶闸管的擎住电流
C、晶闸管阳极电流大于晶闸管的维持电流
D、晶闸管阳极电流小于晶闸管的维持电流
3、三相半波可控整流电路的自然换相点是()
A、交流相电压的过零点
B、本相相电压与相邻相电压正半周的交点处
C、比三相不控整流电路的自然换相点超前30°
D、比三相不控整流电路的自然换相点滞后60°
4、若增大SPWM逆变器的输出电压基波频率,可采用的控制方法是()
A、增大三角波幅度
B、增大三角波频率
C、增大正弦调制波频率
D、增大正弦调制波幅度
5、三相半波可控整流电路中,晶闸管可能承受的反向峰值电压为()
A、U2B 、U2C、2U2 D.U2
6、晶闸管电流的波形系数定义为()
A 、
B 、C、K f =I dT·I T D、K f =Id T-I T
7、降压斩波电路中,已知电源电压U d=16V,负载电压U o=12V,斩波周期T=4ms,则开通时
T on=()
A、1ms
B、2ms
C、3ms
D、4ms
8、关于单相桥式PWM逆变电路,下面说法正确的是()
A、在一个周期内单极性调制时有一个电平,双极性有两个电平
B、在一个周期内单极性调制时有两个电平,双极性有三个电平
C、在一个周期内单极性调制时有三个电平,双极性有两个电平
D、在一个周期内单极性调制时有两个电平,双极性有一个电平
9、对于单相交交变频电路如下图,在t2~t3时间段内,P组晶闸管变流装置与N组晶闸管变流
装置的工作状态是()
A、P组阻断,N组整流
B、P组阻断,N组逆变
C、N组阻断,P组整流
D、N组阻断,P组逆变
10、在三相三线交流调压电路中,输出电压的波形如图所示,在t2~t3时间段内,有()
晶闸管导通。
A、1个
B、2个
C、3个
D、4个
三、简答题(本题共 4 小题,共30分)
1、电压型逆变电路的主要特点是什么?(7分)
2、某一晶闸管,额定电压为300V,额定电流为100A,维持电流为4mA,使用在下图所示的
各电路中是否合理?说明其理由。(不考虑电压、电流裕量)(8分)
3、下面BOOST升压电路中,电感L、电容C与二极管的作用是什么?(7分)
六、计算题(本题共1小题,共15分)
1、有一个三相全控桥整流电路。已知电感负载L=0.2H、α=60°、R=1Ω、变压器二次相电压
U2=100V。试画出U d的波形,计算负载端输出的直流电压U d和负载电流平均值I d,计算变压器二次电流的有效值I2
考试试卷( 3 )卷
一、填空题:(本题共7小题,每空1分,共20分)
1、请在正确的空格内标出下面元件的简称:
电力晶体管;可关断晶闸管;功率场效应晶体管;绝缘栅双极型晶体管;IGBT是和的复合管。
2、晶闸管对触发脉冲的要求是、和。
3、多个晶闸管相并联时必须考虑的问题,解决的方法是。
4、在电流型逆变器中,输出电压波形为波,输出电流波形为波。
5、三相桥式逆变电路,晶闸管换相是在同一桥臂上的上、下二个开关管间进行,
称为_______°导电型
6、当温度降低时,晶闸管的触发电流会、正反向漏电流会;
7、常用的过电流保护措施有、、、。
二、选择题(本题共10小题,每题1分,共10分)
1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差()度。
A、180°
B、60°
C、360°
D、120°
2、α为度时,三相半波可控整流电路,电阻性负载输出的电压波形,处于
连续和断续的临界状态。
A、0度
B、60度
C、30度
D、120度,
3、晶闸管触发电路中,若改变()的大小,则输出脉冲产生相位移动,达到
移相控制的目的。
A、同步电压
B、控制电压
C、脉冲变压器变比
D、以上都不能
4、可实现有源逆变的电路为()。
A、三相半波可控整流电路
B、三相半控桥整流桥电路
C、单相全控桥接续流二极管电路
D、单相半控桥整流电路
5、在一般可逆电路中,最小逆变角βmin选在下面那一种范围合理()。
A 、30o-35o
B 、10o-15o
C 、0o-10o
D 、0o。 6、单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是( )
A 、90°
B 、120°
C 、150°
D 、180° 7、若增大SPWM 逆变器的输出电压基波频率,可采用控制方法是( )
A 、增大三角波幅度
B 、增大三角波频率
C 、增大正弦调制波频率
D 、增大正弦调制波幅度 8、采用多重化电压源型逆变器的目的,主要是为( )
A 、减小输出幅值
B 、增大输出幅值
C 、减小输出谐波
D 、减小输出功率
9、为限制功率晶体管的饱和深度,减小存储时间,恒流驱动电路经常采用( )
A 、dt du 抑制电路
B 、抗饱和电路
C 、dt di
抑制电路 D 、吸收电路
10、一般认为交交变频输出的上限频率( )
A 、与电网有相同的频率
B 、高于电网频率
C 、可达电网频率的80%
D 、约为电网频率的1/2~1/3
三、判断题(正确打√,错误打×):(本题共10小题,每小题1分,共10分) 1、在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。( )
2、在用两组反并联晶闸管的可逆系统,使直流电动机实现四象限运行时,其中一组
逆变器工作在整流状态,另一组工作在逆变状态。( ) 3、晶闸管串联使用时,必须注意均流问题。( ) 4、逆变角太大会造成逆变失败。( )
5、并联谐振逆变器必须是略呈电容性电路。( )
6、给晶闸管加上正向阳极电压它就会导通。( )
7、有源逆变指的是把直流电能转变成交流电能送给负载。( ) 8、在单相全控桥整流电路中,晶闸管的额定电压应取U2。( )
9、三相半波可控整流电路中,电路输出电压波形的脉动频率为300Hz 。( )
10、变频调速是改变电动机内旋转磁场的速度达到改变转速的目的。()
四、简答题(本题共3小题,共32分)
2、试分析下图间接交流变流电路的工作原理,并说明其局限性。(10分)
3、软开关电路可以分为哪几类?各有什么特点?(10分)
六、计算题
1、单相桥式全控整流电路,U
2
=100V,负载中R=20Ω,L值极大,反电动势E=60V。当α=30°时,要求:
(1)作出u
d 、i
d
和i
2
的波形;(3分)
(2)求整流输出平均电压U
d 、电流I
d
,变压器二次电流有效值I
2
;(4分)
(3)考虑安全裕量,确定晶闸管的额定电压和额定电流。(5分)
2、(本题6分)在题图4.2所示的升压斩波电路中,已知E=100V,L值和C值极大,R=20Ω,采用脉宽调制控制方式,当T=50μs,ton=25μs时,计算输出电压平均值Uo,输出电流平均值Io。
图4.2
4、(本题8分) 三相全控桥整流电路如图所示。已知电感性负载L 很大、R =1Ω、α =60°,变压器二次相电压U2=100V 。
1) 计算负载的平均整流电压Ud 和负载电流平均值Id ; 2) 选择晶闸管的型号;
3) 计算变压器二次电流的有效值I2。 U d
T 6
T 4
T 2
T 5 T 3
T 1
A B C
R d
L d
考试试卷( 4 )卷
一、填空题:(本题共5小题,每空1分,共20分)
1、由波形系数可知,晶闸管在额定情况下的有效值电流为I Tn 等于 倍I T (A V ),如果I T (A V )=100安培,则它允许的有效电流为 安培。通常在选择晶闸管时还要留出 倍的裕量。
2、三相桥式全控整流电路是由一组共 极三只晶闸管和一组共 极的三只晶闸管串联后构成的,晶闸管的换相是在同一组内的元件进行的。每隔 换一次相,在电流连续时每只晶闸管导通 度。要使电路工作正常,必须任何时刻要有 只晶闸管同时导通,一个是共 极的,另一个是共 极的元件,且要求不是 的两个元件。
3、为了减小变流电路的开、关损耗,通常让元件工作在软开关状态,软开关电路种类很多,但归纳起来可分为 与 两大类。
4、提高变流置的功率因数的常用方法有、、、几种。
5、三相半波可控整流电路电阻性负载时,电路的移相范围,三相全控桥电阻
性负载时,电路的移相范围,三相半控桥电阻性负载时,电路的移相范
围。
二、判断题:(本题共10小题,每题1分,共10分)
1、双向晶闸管的额定电流的定义与普通晶闸管不一样,双向晶闸管的额定电流是
用电流有效值来表示的。()
2、逆变器采用负载换流方式实现换流时,负载谐振回路不一定要呈电容性。()
3、无源逆变指的是把直流电能转换成交流电能送给交流电网。()
4、对三相桥式全控整流电路的晶闸管进行触发时,只有采用双窄脉冲触发,电路才
能正常工作。()
5、PWM脉宽调制型逆变电路中,采用不可控整流电源供电,也能正常工作。()
6、在变流装置系统中,增加电源的相数也可以提高电网的功率因数。()
7、过快的晶闸管阳极du/dt会使误导通。()
8、电流可逆斩波电路可实现直流电动机的四象限运行。()
9、为避免三次谐波注入电网,晶闸管整流电路中的整流变压器应采用Y/Y接法()
10、在DC/DC变换电路中,可以采用电网换流方法。()
三、选择题:(本题共10小题,每题1分,共10分)
1、三相全控桥式整流电路带电阻负载,当触发角α=0o时,输出的负载电压平均值为()。
A、0.45U2
B、0.9U2
C、1.17U2
D、2.34U2
2、变流装置的功率因数总是()。
A、大于1
B、等于1
C、小于1大于0
D、为负
3、三相全控桥式整流电路带大电感负载时,控制角α的有效移相范围是()。
A、0°-90°
B、30°-120°
C、60°-150°
D、90°-150°
4、三相半波可控整流电路在换相时,换相重叠角γ的大小与哪几个参数有关()。
A、α、I d、X L、U2φ
B、α、I d;
C、α、U2
D、α、U2、X L;
5、为限制功率晶体管的饱和深度,减少存储时间,桓流驱动电路经常采用()。
A、du/dt抑制电路
B、抗饱和电路
C、di/dt抑制电路
D、吸收电路
6、单相半控桥电感性负载电路中,在负载两端并联一个续流二极管的作用是()。
A、增加晶闸管的导电能力
B、抑制温漂
C、增加输出电压的稳定性
D、防止失控现象的产生
7、功率晶体管的安全工作区由以下4条曲线限定:集电极-发射极允许最高击穿电压,集电极最大允许直流功率线,集电极最大允许电流线和_______
A、基极最大允许直流功率线
B、基极最大允许电压线
C、临界饱和线
D、二次击穿功率线
8、直流斩波电路是一种______变换电路。
A、AC/AC
B、DC/AC
C、DC/DC
D、AC/DC
9、三相半波带电阻性负载时,α为度时,可控整流输出的电压波形处于连续和
断续的临界状态。
A、0度
B、60度
C、30度
D、120度。
10、在晶闸管触发电路中,改变的大小,则输出脉冲产生相位移动,达到移相控制
的目的。
A、同步电压
B、控制电压
C、脉冲变压器变比
D、整流变压器变比
四、简答题:(本题共4小题,共28分)
1、什么是逆变失败?逆变失败后有什么后果?形成的原因是什么?(8分)
2、下面BOOST升压电路中,电感L与电容C的作用是什么?(6分)
u ab u ac u bc u ba u ca u cb u ab u ac u d
五、作图题:(本题共2小题,共14分)
2、设三相桥式可控整流电路工作于有源逆状态,试画出β=60o时的整流输出电压波形(6分)
六、计算题(本题共1小题,共18分)
1、三相全控桥式整流电路,L =0.2H ,R =4Ω,要求U d 从0~220V 之间变化。试求: (1)不考虑控制角裕量时的,整流变压器二次线电压。(3分)
(2)如电压,电流裕量取2倍,计算晶闸管额定电压,电流值。(8分) (3)变压器二次电流有效值I 2。(4分)
(4)计算整流变压器二次侧容量S 2。(3分)
2、(本题
6分)在题图4.2所示的降压斩波电路中,已知E=100V ,R=10Ω,L 值极大,E M =20V ,T=50μs,ton=30μs,计算输出电压平均值Uo ,输出电流平均值Io 。
图4.2
3、(本题8分)三相桥式电压型逆变电路采用180°导电方式,当其直流侧电压U d =100V 时。 (1) 求输出相电压基波幅值和有效值。
(2)求输出线电压基波幅值和有效值。
4、(本题8分)三相全控桥式整流电路大电感负载,不接续流二极管,U2=220V,R=4Ω,α=600,试求:
(1)、输出电压平均值Ud和电流平均值Id;
(2)、晶闸管电流平均值Idt和有效值It;
(3)、变压器副边电流有效值I2和容量S2。
考试试卷( 5 )卷
一、填空题(本题共17小题,每空1分,共20分)
1、晶闸管是硅晶体闸流管的简称,常用的外形有与。
2、选用晶闸管的额定电流时,根据实际最大电流计算后至少还要乘以。
3、晶闸管的导通条件是。
4、晶闸管的断态不重复峰值电压U DSM与转折电压U BO在数值大小上应为U DSM
U BO。
5、从晶闸管的伏安特性曲线可知,晶闸管具有的特性。
6、把晶闸管承受正压起到触发导通之间的电角度称为。
7、触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法,目前采用较多的是
触发方法。
8、可控整流电路,是三相可控整流电路最基本的组成形式。
9、在三相半波可控整流电路中,电感性负载,当控制角时,输出电压波形出现负值,因而常加续流二极管。
10、三相桥式整流电路中,当控制角α=300时,则在对应的线电压波形上触发脉冲距波形原点为。
11、考虑变压器漏抗的可控整流电路中,如与不考虑漏抗的相比,则使输出电压平均值。
12、有源逆变器是将直流电能转换为交流电能馈送回的逆变电路。
13、有源逆变产生的条件之一是:变流电路输出的直流平均电压U d的极性必须保
证与直流电源电势E d的极性成相连,且满足|U d|<|E d|。
14、为了防止因逆变角β过小而造成逆变失败,一般βmin应取,以保证
逆变时能正常换相。
15、载波比(又称频率比)K是PWM主要参数。设正弦调制波的频率为f r,三角波
的频率为f c,则载波比表达式为K= 。
16、抑制过电压的方法之一是用吸收可能产生过电压的能量,并用电
阻将其消耗。
17、斩波器的时间比控制方式分为、、三种方式。
18、变流电路的换流方式有 、 、 、 等四种(写出任意3个均可)。 二、选择题(本题共10小题,每题1分,共10分) 1、晶闸管的伏安特性是指( )
A 、阳极电压与门极电流的关系
B 、门极电压与门极电流的关系
C 、阳极电压与阳极电流的关系
D 、门极电压与阳极电流的关系 2、晶闸管电流的波形系数定义为( )
A 、T
dT
f I I K =
B 、dT
T
f I I K =
C 、K f =I dT ·I T
D 、K f =I dT -I T
3、接有续流二极管的单相半控桥式变流电路可运行的工作象限是( )
A 、第二象限
B 、第三象限
C 、第四象限
D 、第一象限
4、电阻性负载三相半波可控整流电路,相电压的有效值为U 2,当控制角α≤30°时,整流输出电压平均值等于( ) A 、1.17U 2cosα B 、1.17U 2sinα C 、1.41U 2cosα D 、1.41U 2sinα
5、在大电感负载三相全控桥中,整流电路工作状态的最大移相范围是( )
A 、60°
B 、180°
C 、120°
D 、90°
6、对于三相半波可控整流电路,换相重叠角γ与哪几个参数有关( )
A 、α、U 2、负载电流I d 以及变压器漏抗X C
B 、α和U 2
C 、α以及负载电流I
D 、α、U 2以及变压器漏抗X C 7、单相全控桥式变流电路工作于有源逆变状态,在逆变角β期间,处于换相进行关断的晶闸管承受的电压是( )
A 、反向电压
B 、正向电压
C 、零电压
D 、交变电压 8、三相全控桥式有源逆变电路,晶闸管电流的有效值I T 为( )
A 、d I 3
1
B 、
d I 3
1 C 、
d I 3
2
D 、I d 9、若增大SPWM 逆变器的输出电压基波频率,可采用的控制方法是( )
A 、增大三角波幅度
B 、增大三角波频率
C 、增大正弦调制波频率
D 、增大正弦调制波幅度 10、晶闸管固定脉宽斩波电路,一般采用的换流方式是( )
A 、电网电压换流
B 、负载电压换流
C 、器件换流
D 、LC 谐振换流
三、简答题(本题共5小题,每小题5分,共25分)
1、维持晶闸管导通的条件是什么?怎样才能由导通变为关断?(5分)
2、要实现有源逆变,必须满足什么条件?哪些电路类型不能进行有源逆变?(5分)
3、什么是直流斩波电路?分别写出降压和升压斩波电路直流输出电压U 0与电源电
压U d 的关系式。(5分)
5、对于正弦脉冲宽度调制(SPWM ),什么是调制信号?什么是载波信号?何谓调制比?(5分)
6、某一晶闸管,额定电压为300V ,额定电流为100A ,维持电流为4mA ,使用在下图所示的各电路中是否合理?说明其理由。(不考虑电压、电流裕量)
7、 分析单相交交变频电路的基本工作原理。 8、 缓冲电路的作用是什么?
9、画出buck 电路原理图,写出U 0的表达式。
四、作图题(本题共2小题,每小题10分,共20分)
已知单相全控桥式整流电路,带电阻性负载。试绘出当控制角α = 600时的输出电压波形u d ,晶闸管T 1的端电压波形U T1。
2、试绘出三相半波共阴极组电路当β=600时的输出电压波形u d ,以及晶闸管T 1的端电压波形(L =∞)。
五、计算题(本题共1小题,共15分)
1、三相全控桥式整流电路如图所示,L d =0..2H ,R d =4Ω,要求U d 从0~220V 之间变化,试求:1)、不考虑控制角裕量时,整流变压器二次相电压U 2; 2)、如电压、电流裕量取2倍,选择晶闸管型号;3)、整流变压器二次侧容量S 2; 4)、电路的功率因数cos Φ;5)、当触发脉冲距对应二次相电压波形原点多少电度角时,U d 已为0。
2、(本题8分)三相桥式电压型逆变电路采用180°导电方式,当其直流侧电压U d =100V 时。 (3) 求输出相电压基波幅值和有效值。 (4) 求输出线电压基波幅值和有效值。
U d
T 6
T 4
T 2
T 5 T 3
T 1
A B C
R d
L d
考试试卷( 1 )卷 一、填空题(本题共8小题,每空1分,共20分) 1、按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为____电压型____和 _____电流型___两类。 2、电子技术包括__信息电子技术___和电力电子技术两大分支,通常所说的模拟电子技术和数字电子技术就 属于前者。 2、为减少自身损耗,提高效率,电力电子器件一般都工作在____开关_____状态。当器件的工作频率较高时, __开关_______损耗会成为主要的损耗。 3、在PWM控制电路中,载波频率与调制信号频率之比称为______载波比_______,当它为常数时的调制方式 称为_____同步____调制。在逆变电路的输出频率范围划分成若干频段,每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。 4、面积等效原理指的是,_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时,其效果 基本相同。 5、在GTR、GTO、IGBT与MOSFET中,开关速度最快的是___MOSFET______,单管输出功率最大 的是____GTO_________,应用最为广泛的是___IGBT________。 ,三相半波可控整流电路接电阻负载时,晶闸管可能承受的最大6、设三相电源的相电压为U 2 反向电压为电源线电压的峰值,即,其承受的最大正向电压为。 7、逆变电路的负载如果接到电源,则称为逆变,如果接到负载,则称为逆变。 8、如下图,指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。 (1) 0~t1时间段内,电流的通路为________;(2) t1~t2时间段内,电流的通路为_______; (3) t2~t3时间段内,电流的通路为_______;(4) t3~t4时间段内,电流的通路为_______; (5) t4~t5时间段内,电流的通路为_______;

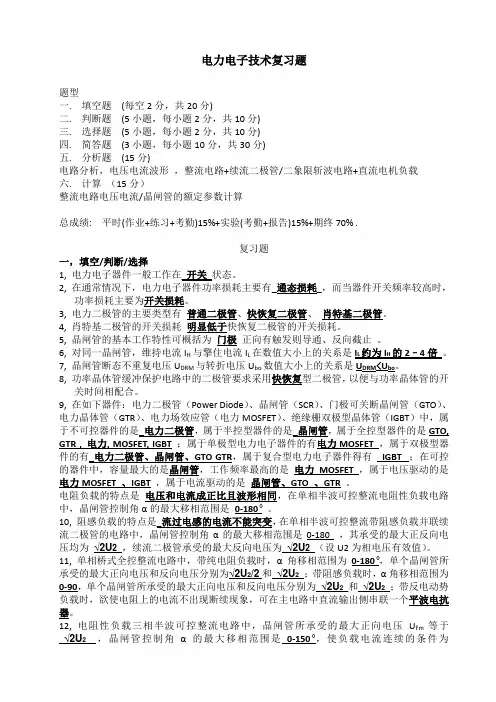

电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高 时,功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、 _主电路_三部分组成, 由于电路中存在电压和电流的过冲,往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 | 9.对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_(如何连接)在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系, 其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE(th)随温度升高而_略有下降__,开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数,在1/2或1/3额定电流以 上区段具有__正___温度系数。 18.在如下器件:电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管(GTO)、电力晶体管(GTR)、电力场效应管(电力MOSFET)、绝缘栅双极型晶体管(IGBT)中,属 于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _;属于单极型电力电子器件的有_电力MOSFET _,属于双 极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有 __ IGBT _;在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力MOSFET,属于电压驱动 的是电力MOSFET 、IGBT _,属于电流驱动的是_晶闸管、GTO 、GTR _。 . 第2章整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续 流二极管的电路中,晶闸管控制角α的最大移相范围是__0-180O _ ,其承受的最大正反向电压均为___,续流二极管承受的最大反向电压为___(设U2为相电压有效值)。 3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为__0-180O _,单个晶闸管 所承受的最大正向电压和反向电压分别为__ 和_;带阻感负载时,α角移相范围为_0-90O _, 单个晶闸管所承受的最大正向电压和反向电压分别为___和___;带反电动势负载时,欲使电阻上的电流不出现断续现象,可在主电路中直流输出侧串联一个_平波电抗器_。 4.单相全控桥反电动势负载电路中,当控制角α大于不导电角时,晶闸管的导通角=_π-α-_; 当控制角小于不导电角时,晶闸管的导通角=_π-2_。
华南农业大学期末考试试卷(A 卷) 一、 填空题(每题2分,10题共20分) 1. 通常取晶闸管的断态重复峰值电压 UDRM 和反向重复峰值电压 URRM 中 较小的 标值 作为该器件的额定电压。选用时,额定电压要留有一点裕量,一般取额定电压为正常工作时的晶闸管所承受峰值电压的2~3倍。 2. 晶闸管额定电流为100A ,通过半波交流电时,电流的波形系数为K f =1.57,电流的有 效值计算为/2m I ,则通过电流最大值m I 为 314 A 。 3. 单相全波可控整流电路中,晶闸管承受的最大反向电压为 1.41 U 2 。三相半波可控整流电路中,晶闸管承受的最大反向电压为 2.45U 2 。(电源相电压为U 2) 4. 要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是 用 宽脉冲 触发;二是用 双窄脉冲 触发。 5. 单相交流调压电阻性负载电路的移相范围在 0度~ 180 度 内,在阻感性负载时移相范围在 功率因素角 ~ 180度 内。 6. 交流调压电路和交流调功电路异同点: 电路结构相同,控制方式不同,(交流调压电路采 用移相触发对一个周期内导通角控制,调功电路对导通周波数与阻断周波数的比值进行控制) 。 7. 电压型逆变电路中的反馈二极管的作用是 给交流侧向直流侧反馈的无功能量提供 通道 。 8. 变流电路的换流方式有 器件换流 、 电网换流 、 负载换 流 、 强迫换流 等四种。 9. 180°导电型三相桥式逆变电路,晶闸管换相是在 同一相上下两个桥臂 元件之 间进行;而120o导电型三相桥式逆变电路,晶闸管换相是在 上桥臂或者下桥臂组内

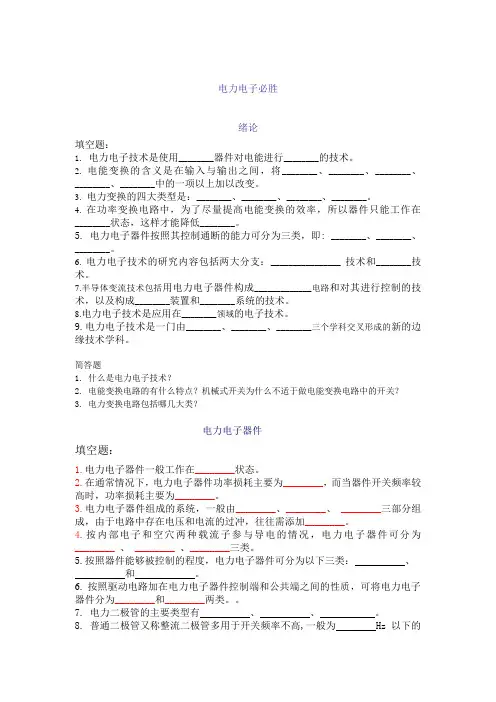

电力电子必胜 绪论 填空题: 1.电力电子技术是使用________器件对电能进行________的技术。 2.电能变换的含义是在输入与输出之间,将________、________、________、________、________中的一项以上加以改变。 3.电力变换的四大类型是:________、________、________、________。 4. 在功率变换电路中,为了尽量提高电能变换的效率,所以器件只能工作在________状态,这样才能降低________。 5. 电力电子器件按照其控制通断的能力可分为三类,即: ________、________、________。 6. 电力电子技术的研究内容包括两大分支:________________ 技术和________技术。 7.半导体变流技术包括用电力电子器件构成_____________电路和对其进行控制的技术,以及构成________装置和________系统的技术。 8.电力电子技术是应用在________领域的电子技术。 9.电力电子技术是一门由________、________、________三个学科交叉形成的新的边缘技术学科。 简答题 1. 什么是电力电子技术? 2. 电能变换电路的有什么特点?机械式开关为什么不适于做电能变换电路中的开关? 3. 电力变换电路包括哪几大类? 电力电子器件 填空题: 1.电力电子器件一般工作在________状态。 2.在通常情况下,电力电子器件功率损耗主要为________,而当器件开关频率较高时,功率损耗主要为________。 3.电力电子器件组成的系统,一般由________、________、________三部分组成,由于电路中存在电压和电流的过冲,往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为________、________、________三类。 5.按照器件能够被控制的程度,电力电子器件可分为以下三类:、 和。 6.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为________和________两类。。 7. 电力二极管的主要类型有、、。 8. 普通二极管又称整流二极管多用于开关频率不高,一般为Hz以下的
电力电子技术试题
第 1 章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件:电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管(GTO)、电力晶体管(GTR)、电力场效应管(电力 MOSFET)、绝缘 栅双极型晶体管(IGBT)中,属于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_ GTO 、GTR 、电力 MOSFET 、 IGBT _;属于单极型电力电子器件的有_电力 MOSFET _,属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有 __ IGBT _;在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力 MOSFET,属于电压驱动的是电力 MOSFET 、IGBT _,属于电流驱动的是_晶闸管、
GTO 、GTR _。2、可关断晶闸管的图形符号是 ;电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是
;电力晶体管的图形符号是
;
第 2 章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角 α 的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角 α 的最大移相范围是__0-180O
_ ,其承受的最大正反向电压均为_ 2U2 __,续流二极管承受的最大反向电压为__ 2U2 _(设 U2 为相电压有效值)。
3.单相桥式全控整流电路中,带纯电阻负载时,α 角移相范围为__0-180O _,单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 2 和_ 2U2 ;
带阻感负载时,α 角移相范围为_0-90O _,单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 _和__ 2U2 _;带反电动势负载时,欲使电阻上的电
流不出现断续现象,可在主电路中直流输出侧串联一个_平波电抗器_。
5.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压 UFm 等于__ 2U2 _,晶闸管控制角 α 的最大移相范围是_0-150o_,使负载电流连
续的条件为__ 30o __(U2 为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _,当它带阻感负载时, 的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是_最高__的相电压,而共阳极组中处于导通的晶闸管对应的是_最低_
的相电压;这种电路
角的移相范围是_0-120o _,ud 波形连续的条件是_ 60o _。
8.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值__下降_。
11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当
从 0°~90°变化时,整流输出的电压 ud 的谐波幅值随
的增大而 _增大_,
当
从 90°~180°变化时,整流输出的电压 ud 的谐波幅值随
的增大而_减小_。
12. 逆 变 电 路 中 , 当 交 流 侧 和 电 网 连 结 时 , 这 种 电 路 称 为 _ 有 源 逆 变 _ , 欲 实 现 有 源 逆 变 , 只 能 采 用 __ 全 控 _ 电 路 ; 对 于 单 相 全 波 电 路 , 当 控制 角
0<
<
时,电路工作在__整流_状态;
时,电路工作在__逆变_状态。
13.在整流电路中,能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等(可控整流电路均可),其工作在有源逆变状态的条件是_有直流电动势,
其极性和晶闸管导通方向一致,其值大于变流器直流侧平均电压_和__晶闸管的控制角 a > 90O,使输出平均电压 Ud 为负值_。 第 3 章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式:_脉冲宽度调制(PWM)_、_频率调制_和_(ton 和 T 都可调,改变占空比)混合型。
6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。
7.Sepic 斩波电路和 Zeta 斩波电路具有相同的输入输出关系,所不同的是:_ Sepic 斩波电路_的电源电流和负载电流均连续,_ Zeta 斩波电路_的输入、输
出电流均是断续的,但两种电路输出的电压都为__正_极性的 。
8.斩波电路用于拖动直流电动机时,降压斩波电路能使电动机工作于第__1__象限,升压斩波电路能使电动机工作于第__2__象限,_电流可逆斩波电路能
编辑版 word

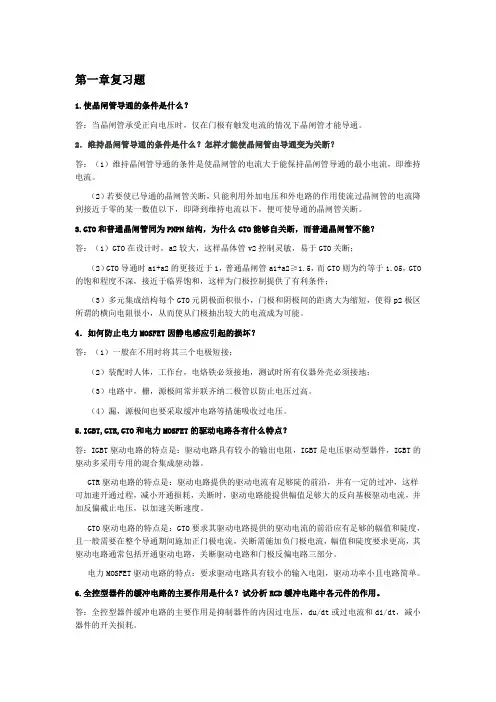

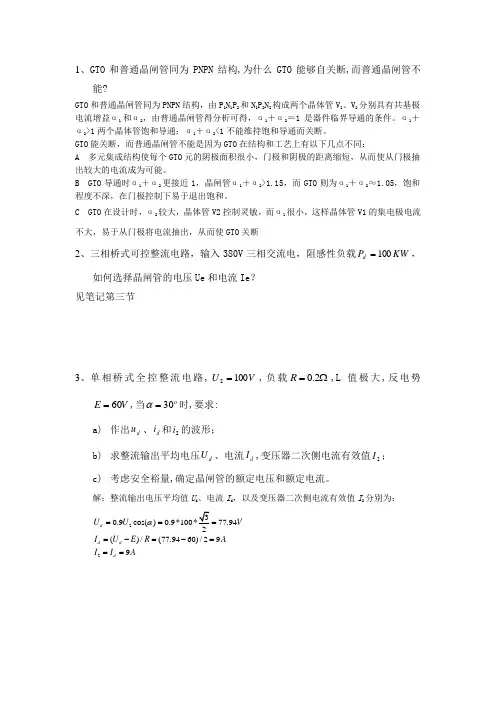

第一章复习题 1.使晶闸管导通的条件是什么 答:当晶闸管承受正向电压时,仅在门极有触发电流的情况下晶闸管才能导通。 2.维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断 答:(1)维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流。 (2)若要使已导通的晶闸管关断,只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下,即降到维持电流以下,便可使导通的晶闸管关断。 和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能 答:(1)GTO在设计时,a2较大,这样晶体管v2控制灵敏,易于GTO关断; (2)GTO导通时a1+a2的更接近于1,普通晶闸管a1+a2≥,而GTO则为约等于,GTO 的饱和程度不深,接近于临界饱和,这样为门极控制提供了有利条件; (3)多元集成结构每个GTO元阴极面积很小,门极和阴极间的距离大为缩短,使得p2极区所谓的横向电阻很小,从而使从门极抽出较大的电流成为可能。 4.如何防止电力MOSFET因静电感应引起的损坏 答:(1)一般在不用时将其三个电极短接; (2)装配时人体,工作台,电烙铁必须接地,测试时所有仪器外壳必须接地; (3)电路中,栅,源极间常并联齐纳二极管以防止电压过高。 (4)漏,源极间也要采取缓冲电路等措施吸收过电压。 ,GTR,GTO和电力MOSFET的驱动电路各有什么特点 答:IGBT驱动电路的特点是:驱动电路具有较小的输出电阻,IGBT是电压驱动型器件,IGBT 的驱动多采用专用的混合集成驱动器。 GTR驱动电路的特点是:驱动电路提供的驱动电流有足够陡的前沿,并有一定的过冲,这样可加速开通过程,减小开通损耗,关断时,驱动电路能提供幅值足够大的反向基极驱动电流,并加反偏截止电压,以加速关断速度。 GTO驱动电路的特点是:GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度,且一般需要在整个导通期间施加正门极电流,关断需施加负门极电流,幅值和陡度要求更高,其驱动电路通常包括开通驱动电路,关断驱动电路和门极反偏电路三部分。 电力MOSFET驱动电路的特点:要求驱动电路具有较小的输入电阻,驱动功率小且电路简单。 6.全控型器件的缓冲电路的主要作用是什么试分析RCD缓冲电路中各元件的作用。 答:全控型器件缓冲电路的主要作用是抑制器件的内因过电压,du/dt或过电流和di/dt,减
一、填空(每空1分) 1、请在正确的空格内标出下面元件的简称: 电力晶体管GTR;图形符号为; 可关断晶闸管GTO;图形符号为; 功率场效应晶体管MOSFET;图形符号为; 绝缘栅双极型晶体管IGBT ;图形符号为;IGBT是MOSFET 和GTR的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器。 4、在电流型逆变器中,输出电压波形为正弦波,输出电流波形为方波。 6、180°导电型三相桥式逆变电路,晶闸管换相是在同一桥臂上的上、下二个元件之间进行;而120o导电型三相桥式逆变电路,晶闸管换相是在不同桥臂上的元件之间进行的。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。(写出四种即可) 12、由晶闸管构成的逆变器换流方式有负载换流和强迫(脉冲)换流。 13、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分 为有源逆变器与无源逆变器两大类。 16、一个单相全控桥式整流电路,交流电压有效值为220V,流过晶闸管的大电 流有效值为15A,则这个电路中晶闸管的额定电压可选为V 5.1( ;晶闸管 )2 220 2
的额定电流可选为A 57 .115)35.1(倍 是 阳极A , 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压, 阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通 ;关断条件是 当晶闸管阳极电流小于维持电流I H 时,导通的晶闸管关断 。 18、单相交流调压在电阻性负载电路的移相范围在 0o—180o 变化,在阻感性负载时移相范围在 φ—180o 变化。 20、晶闸管的换相重叠角与电路的 触发角α 、 变压器漏抗 X B 、 平均电流I d 、 电源相电压U 2 等到参数有关。 21、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是用 大于60o小于120o的宽脉冲 触发;二是用 脉冲前沿相差60o的双窄脉冲 触发。 27、单相全波可控整流电路中,晶闸管承受的最大反向电压为 √2U2 。三相半波可控整流电路中,晶闸管承受的最大反向电压为 √6 U2 。(电源电压为U2) 28、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角,用 α 表示。 29、正弦波触发电路的理想移相范围可达 180o、 度,实际移相范围只有 150o 。 30、一般操作过电压都是瞬时引起的尖峰电压,经常使用的保护方法是 阻容保护 而对于能量较大的过电压,还需要设置非线性电阻保护,目前常用的方法有压敏电阻和 硒堆 。
电力电子技术试题 1、请在空格内标出下面元件的简称:电力晶体管GTR;可关断晶闸管GTO ;功率场效应晶体管MOSFET;绝缘栅双极型晶体管IGBT;IGBT是MOSFET 和GTR 的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器。。 4、在电流型逆变器中,输出电压波形为正弦波波,输出电流波形为方波波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。 6、180°导电型三相桥式逆变电路,晶闸管换相是在_同一桥臂上的上、下二个元件之间进行;而120o导电型三相桥式逆变电路,晶闸管换相是在_不同桥臂上的元件之间进行的。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移 相使输出电压下降。(写出四种即可) 10、逆变器按直流侧提供的电源的性质来分,可分为电压型型逆变器和电流型型逆变器,电压 型逆变器直流侧是电压源,通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波,电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流,每只晶闸管导电的角度是180o 度;而电流型逆变器直流侧是电流源,通常由可控整流输出在最靠近逆变桥侧是用电感滤波,电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流,每只晶闸管导电的角度是120o 度。 11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路;升压斩波电路;升降压斩波电路。 12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。 13、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。 14、有一晶闸管的型号为KK200-9,请说明KK快速晶闸管;200表示表示200A,9表 示900V。 15、单结晶体管产生的触发脉冲是尖脉冲脉冲;主要用于驱动小功率的晶闸管;锯齿波同 步触发电路产生的脉冲为强触发脉冲脉冲;可以触发大功率的晶闸管。 19、由波形系数可知,晶闸管在额定情况下的有效值电流为I Tn等于 1.57倍I T(AV),如果I T(AV)=100安培, 则它允许的有效电流为157安培。通常在选择晶闸管时还要留出 1.5—2倍的裕量。 20、通常变流电路实现换流的方式有器件换流,电网换流,负载换流,强迫换流四种。 21、在单相交流调压电路中,负载为电阻性时移相范围是0,负载是阻感性时移相范围是 。 22、在电力晶闸管电路中,常用的过电压保护有避雷器;阻容吸收;硒堆;压敏电阻;整流式阻容吸收等几种。 23、。晶闸管的维持电流I H是指在温度40度以下温度条件下,门极断开时,晶闸管从较大通态电流下降到 刚好能保持导通所必须的最小阳极电流。 25、普通晶闸管的图形符号是,三个电极分别是阳极A,阴极K和门极G晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通;关断条件是当晶闸管阳极电流小于维持电流I H时,导通的晶闸管关断。.。 27、绝缘栅双极型晶体管是以电力场效应晶体管栅极;作为栅极,以以电力晶体管集电极和发射极复合而成。 29、晶闸管的换相重叠角与电路的触发角α;变压器漏抗X B;平均电流I d;电源相电压U2。等到参数有关。
1.一型号为KP10-7的晶闸管,U TN= 700V I T(A V)= 10A 。1 2.中间直流侧接有大电容滤波的逆变器是电压型逆变器,交流侧输出电压波形为矩形波。 3.晶闸管串联时,给每只管子并联相同阻值的电阻R是__均压______措施。4.在SPWM的调制中,载波比是载波频率和调制波频率的比值。5.考虑变压器漏抗的可控整流电路中,在换相过程期间,两个相邻的晶闸管同时导通,对应的电角度称为换相重叠角。 6.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为二次击穿。7.三相半波可控整流电阻性负载电路中,控制角α的最大移相范围是150°。8.三相全控桥电路有 6 只晶闸管,应采用宽脉冲或双窄脉冲才能保证电路工作正常。电压连续时每个管导通120 度,每间隔60 度有一只晶闸管换流。接在同一桥臂上两个晶闸管触发脉冲之间的相位差为180°。 9.型号为KP100-8的晶闸管其额定参数为:额定电压800v,额定电流100 A 。10.考虑变压器漏抗的可控整流电路中,在换相过程期间,两个相邻的晶闸管同时导通,对应的电角度称为换相重叠角 11.抑制过电压的方法之一是用_电容__吸收可能产生过电压的能量,并用电阻将其消耗。而为抑制器件的du/dt和di/dt,减小器件的开关损耗,可采用接入缓冲电路的办法。 12.在交-直-交变频电路中,中间直流环节用大电容滤波,则称之为电压型逆变器,若用大电感滤波,则为电流型逆变器。 13.锯齿波触发电路由脉冲形成环节、锯齿波的形成和脉冲移相环节、同步环节、双窄脉冲形成环节构成。 14.若输入相电压为U2,单相桥式电路的脉冲间隔= 180 ,晶闸管最大导θ180 ,晶闸管承受的最大电压U dm= 0.9U2 , 整流电压脉动通= m a x 次数m= ; 三相半波电路的脉冲间隔= 120 , 晶闸管最大导通 θ150 ,晶闸管承受的最大电压U dm= 1.17U2 ,整流电压脉动次数= max m= ; 15.GTO、GTR、MOSFET、IGBT分别表示:可关断晶闸管、电力晶体管、电力场效应晶体管、绝缘栅双极晶体管 16.在三相半波可控整流电路中,电感性负载,当控制角大于30°时,输 出电压波形出现负值,因而常加续流二级管。 17.三相电压型逆变电路基本电路的工作方式是180°导电方式,设输入电压为U d,输出的交流电压波形为矩形,线电压宽度为180°其幅值为U d;相电压宽度为120°,幅值为2/3 U d。 二、判断题 1.各种电力半导体器件的额定电流,都是以平均电流表示的。(× ) 2.对于门极关断晶闸管,当门极上加正触发脉冲时可使晶闸管导通,而当门极
《电力电子技术》复习题 一、是非题 1、表示各种电力半导体器件的额定电流,都是以平均电流表示的。(╳) 2、对于门极可关断晶闸管,当门极上加正触发脉冲时可使晶闸管导通,当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。 () 3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流,称为该管的维持电流。(╳)
4、在规定条件下,不论流过晶闸管的电流波形如何,也不论晶闸管的导通角是多大,只要通过管子的电流的有效值不超过该管额定电流的有效值,管子的发热就是允许的。 () 5、三相半波可控整流电路的最大移相范围是0°~180°。 (╳) 6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。() 7、正弦波脉宽调制(SPWM)是指参考信号为正弦波的脉冲宽度调制方式。()
8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。() 9、斩波器的定频调宽工作方式,是指保持斩波器通端频率不变,通过改变电压脉冲的宽度来使输出电压平均值改变。 () 10、电流型逆变器抑制过电流能力比电压型逆变器强,适用于经常要求起动、制动与反转拖动装置。 () 11、三相桥式全控整流大电感负载电路工作于整流状态时,其触发延迟角的最大移相范围为0°~90°。
() 12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管,两者的电流容量是相同的。(╳) 13晶闸管的正向阻断峰值电压,即在门极断开和正向阻断条件下,可以重复加于晶闸管的正向峰值电压,其值低于转折电压。 () 14、在SPWM调制方式的逆变器中,只要改变参考信号正弦波的幅值,就可以调节逆变器输出交流电压的大

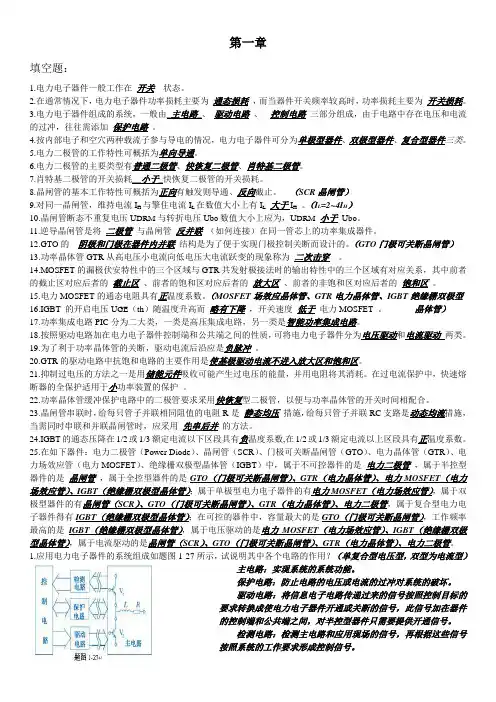

电力电子技术试题 第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件:电力二极管(Power Diode )、晶闸管(SCR )、门极可关断晶闸管(GTO )、电力晶体管(GTR )、电力场效应管(电力MOSFET )、绝缘栅双极型晶体管(IGBT )中,属于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _;属于单极型电力电子器件的有_电力MOSFET _,属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有 __ IGBT _;在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力MOSFET ,属于电压驱动的是电力MOSFET 、IGBT _,属于电流驱动的是_晶闸管、GTO 、GTR _。 2、可关断晶闸管的图形符号是 ;电力场效应晶体管的图形符号是 绝缘栅双极晶体管的图形符号是 ;电力晶体管的图形符号是 ; 第2章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是_0-180O _。 2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角α的最大移相范围是__0-180O _ ,其承受的最大正反向电压均为_22U __,续流二极管承受的最大反向电压为__22U _(设U 2为相电压有效值)。 3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为__0-180O _,单个晶闸管所承受的最大正向电压和反向电压分别为__222U 和_22U ; 带阻感负载时,α角移相范围为_0-90O _,单个晶闸管所承受的最大正向电压和反向电压分别为__22U _和__22U _;带反电动势负载时,欲使电阻上的 电流不出现断续现象,可在主电路中直流输出侧串联一个_平波电抗器_。 5.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压UFm 等于__22U _,晶闸管控制角α的最大移相范围是_0-150o _,使负载电流连 续的条件为__o 30≤α__(U2为相电压有效值)。 6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _,当它带阻感负载时,α的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是_最高__的相电压,而共阳极组中处于导通的晶闸管对应的是_最低_ 的相电压;这种电路 α 角的移相范围是_0-120o _,u d 波形连续的条件是_o 60≤α_。 8.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值__下降_。 11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当 α 从0°~90°变化时,整流输出的电压ud 的谐波幅值随 α 的增大而 _增大_,当 α 从90°~180°变化时,整流输出的电压 ud 的谐波幅值随 α 的增大而_减小_。 12.逆变电路中,当交流侧和电网连结时,这种电路称为_有源逆变_,欲实现有源逆变,只能采用__全控_电路;对于单相全波电路,当控制角 0< α < π /2 时,电路工作在__整流_状态; π /2< α < π 时,电路工作在__逆变_状态。 13.在整流电路中,能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等(可控整流电路均可),其工作在有源逆变状态的条件是_有直流电动势,其极性和晶闸管导通方向一致,其值大于变流器直流侧平均电压_和__晶闸管的控制角α > 90O ,使输出平均电压U d 为负值_。 第3章 直流斩波电路 1.直流斩波电路完成得是直流到_直流_的变换。 2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。 3.斩波电路有三种控制方式:_脉冲宽度调制(PWM )_、_频率调制_和_(t on 和T 都可调,改变占空比)混合型。 6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。 7.Sepic 斩波电路和Zeta 斩波电路具有相同的输入输出关系,所不同的是:_ Sepic 斩波电路_的电源电流和负载电流均连续,_ Zeta 斩波电路_的输入、输出电流均是断续的,但两种电路输出的电压都为__正_极性的 。 8.斩波电路用于拖动直流电动机时,降压斩波电路能使电动机工作于第__1__象限,升压斩波电路能使电动机工作于第__2__象限,_电流可逆斩波电路能使电动机工作于第1和第2象限。 10.复合斩波电路中,电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合;
二、判断题 XX VW W X vV 1、给晶闸管加上正向阳极电压它就会导通。 x 2、普通晶闸管外部有三个电极,分别是基极、发射极和集电极。 x 3、在单相桥式半控整流电路中, 带大电感负载,不带续流二极管时,输出电压波形中没 有负面积。 yes 4、 GTO 属于双极性器件。 yes 5、电压型逆变电路, 为了反馈感性负载上的无功能量, 必须在电力开关器件上反并联反 馈二 极管 yes 。 6、对于三相全控桥整流电路,控制角a 的计量起点为自然换相点。 yes 7、 IGBT 属于电压驱动型器件。 yes 8、 晶闸管采用“共阴”接法或“共阳”接法都一样。 x 9、 在触发电路中采用脉冲变压器可保障人员和设备的安全。 yes 10、 G TO 的关断是靠门极加负信号出现门极反向电流来实现的。 yes 三、选择题 CADCA AAC 1、 普通晶闸管的通态电流(额定电流)是用电流的( C )来表示的。 A 、有效值 B 、最大值 C 、平均值 2、 普通的单相半波可控整流装置中一共用了( A )晶闸管。 A 、一只 B 、二只 C 、三只 D 、四只 3、 变流器工作在逆变状态时,控制角a 必须在( D )。 A 、 0°-90 ° B 、 30°-120 ° C 、 60°-150 ° D 、 90°-150 ° 4、 比较而言,下列半导体器件中开关速度最快的是( C )。 A 、 GTO B 、 GTR C 、 MOSFET D 、 IGBT 5、 可实现有源逆变的电路为( A )。 A 、三相半波可控整流电路 C 、 单相全控桥接续流二极管电路 6、 可实现有源逆变的电路为( A )。 A 、三相半波可控整流电路 C 、 单相全控桥接续流二极管电路 X L 8、晶闸管可整流电路中直流端的蓄电池或直流电动机应该属于( 四、简答题 B 、三相半控桥整流桥电路 D 、单相半控桥整流电路 B 、三相半控桥整流桥电路 D 、单相半控桥整流电路 7、三相半波可控整流电路在换相时,换相重叠角 丫的大小与哪几个参数有关(A )。 A 、 a 、 I d 、 X L 、 U 2 B 、 a 、 I d C 、 a 、 U 2 D 、 a 、 U 2、 C )负载。
作业1 一、判断题(C第1-10题每题4分) 1. 逆变器采用负载换流方式实现换流时,负载谐振回路不一定要呈电容性。 (A) A (B) B 2. 双向晶闸管的额定电流的定义与普通晶闸管不一样,双向晶闸管的额定电流是?用电流有 效值来表示的。 (A) A (B) B 3. 在DC/DC变换电路中,可以采用电网换流方法。 (A) A (B) B 4. 为避免三次谐波注入电网,晶闸管整流电路中的整流变压器应采用Y/Y接法 (A) A (B) B 5. 电流可逆斩波电路可实现直流电动机的四象限运行。 (A) A (B) B
6. 过快的晶闸管阳极du/dt会使误导通。 (A) A (B) B 7. 在变流装置系统中,增加电源的相数也可以提高电网的功率因数。 (A) A (B) B 8. PWM脉宽调制型逆变电路中,采用不可控整流电源供电,也能正常工作。 (A) A (B) B 9. 对三相桥式全控整流电路的晶闸管进行触发时,只有采用双窄脉冲触发,电路才能正常工 作。 (A) A (B) B 10. 无源逆变指的是把直流电能转换成交流电能送给交流电网。 (A) A (B) B
[参考答案:B] 分值:4 二、单选题(第1-15题每题4分) 1. 在晶闸管触发电路中,改变()的大小,则输出脉冲产生相位移动,达到移相控制的目 的 (A) 同步电压 (B) 控制电压 (C) 脉冲变压器变比 (D) 整流变压器变比 2. 直流斩波电路是一种______变换电路 (A) AC/AC (B) DC/AC (C) DC/DC (D) AC/DC 3. 功率晶体管的安全工作区由以下4条曲线限定:集电极-发射极允许最高击穿电压,集电 极最大允许直流功率线,集电极最大允许电流线和______ (A) 基极最大允许直流功率线
《电力电子技术》复习题 一、就是非题 1、表示各种电力半导体器件的额定电流,都就是以平均电流表示的。( ╳ ) 2、对于门极可关断晶闸管,当门极上加正触发脉冲时可使晶闸管导通,当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。 ( ) 3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流,称为该管的维持电流。( ╳ ) 4、在规定条件下,不论流过晶闸管的
电流波形如何,也不论晶闸管的导通角就是多大,只要通过管子的电流的有效值不超过该管额定电流的有效值,管子的发热就就是允许的。( ) 5、三相半波可控整流电路的最大移相范围就是0°~180°。 (╳) 6、无源逆变就是将直流电变换为某一频率或可变频率的交流电供给负载使用。( ) 7、正弦波脉宽调制(SPWM)就是指参考信号为正弦波的脉冲宽度调制方式。( ) 8、直流斩波器可以把直流电源的固
定电压变为可调的直流电压输出。( ) 9、斩波器的定频调宽工作方式,就是指保持斩波器通端频率不变,通过改变电压脉冲的宽度来使输出电压平均值改变。 ( ) 10、电流型逆变器抑制过电流能力比电压型逆变器强,适用于经常要求起动、制动与反转拖动装置。 ( ) 11、三相桥式全控整流大电感负载电路工作于整流状态时,其触发延迟角 的最大移相范围为0°~90°。() 12、额定电流为100A的双向晶闸管
与额定电流为50A两只反并联的普通晶闸管,两者的电流容量就是相同的。( ╳ ) 13晶闸管的正向阻断峰值电压,即在门极断开与正向阻断条件下,可以重复加于晶闸管的正向峰值电压,其值低于转折电压。 ( ) 14、在SPWM调制方式的逆变器中,只要改变参考信号正弦波的幅值,就可以调节逆变器输出交流电压的大小。 ( ) 15在SPWM调制方式的逆变器中,只要改变载波信号的频率,就可以改变
电力电子技术复习2011 一、选择题(每小题10分,共20分) 1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。 A、180°, B、60°, c、360°, D、120° 2、α为C度时,三相半波可控整流电路,电阻性负载输出的电压波形,处于连续和断续的临界状态。 A,0度, B,60度, C,30度, D,120度, 3、晶闸管触发电路中,若改变 B 的大小,则输出脉冲产生相位移动,达到移相控制的目的。 A、同步电压, B、控制电压, C、脉冲变压器变比。 4、可实现有源逆变的电路为A。 A、三相半波可控整流电路, B、三相半控桥整流桥电路, C、单相全控桥接续流二极管电路, D、单相半控桥整流电路。 5、在一般可逆电路中,最小逆变角βmin选在下面那一种围合理A。 A、30o-35o, B、10o-15o, C、0o-10o, D、0o。 6、在下面几种电路中,不能实现有源逆变的电路有哪几种BCD。 A、三相半波可控整流电路。 B、三相半控整流桥电 路。 C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。 7、在有源逆变电路中,逆变角的移相围应选B为最好。 A、=90o∽180o, B、=35o∽90o, C、 =0o∽90o, 8、晶闸管整流装置在换相时刻(例如:从U相换到V相时)的输出电压等于C。
A、U相换相时刻电压u U , B、V相换相时刻电 压u V , C、等于u U +u V 的一半即: 9、三相全控整流桥电路,如采用双窄脉冲触发晶闸管时,下图中哪一种双窄脉 冲间距相隔角度符合要求。请选择B。 10、晶闸管触发电路中,若使控制电压U C =0,改变C的大小,可使 直流电动机负载电压U d =0,使触发角α=90o。达到调定移相控制围,实现整流、逆变的控制要求。 B、同步电压, B、控制电压, C、偏移 调正电压。 11、下面哪种功能不属于变流的功能(C) A、有源逆变 B、交流调压 C、变压器降压 D、直流斩波 12、三相半波可控整流电路的自然换相点是( B ) A、交流相电压的过零点; B、本相相电压与相邻相电压正、负半周的交点处; C、比三相不控整流电路的自然换相点超前30°; D、比三相不控整流电路的自然换相点滞后60°。 13、如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V, 则该晶闸管的额定电压应为(B) A、700V B、750V C、800V D、850V 14、单相半波可控整流电阻性负载电路中,控制角α的最大移相围是( D )
1.晶闸管导通的条件是什么?导通后流过晶闸管的电流由什么决定?晶闸管的关断条件是什么?如何实现?晶闸管导通与阻断时其两端电压各为多少? 解:晶闸管导通的条件是:晶闸管阳极和阴极之间加正向阳极电压。门极和阴极之间加适当的正向阳极电压。 导通后流过晶闸管的电流由主电路电源电压和负载大小决定。 晶闸管的关断条件是:阳极电流小于维持电流。 关断晶闸管可以通过降低晶闸管阳极-阴极间电压或增大主电路中的电阻。 晶闸管导通时两端电压为通态平均电压(管压降),阻断时两端电压由主电路电源电压决定。 2.调试图所示晶闸管电路,在断开负载R d测量输出电压U d是否可调时,发现电压表读数不正常,接上R d后一切正常,请分析为什么? 习题2图 解:当S断开时,由于电压表内阻很大,即使晶闸管门极加触发信号,此时流过晶闸管阳极电流仍小于擎住电流,晶闸管无法导通,电流表上显示的读数只是管子漏电流形成的电阻与电压表内阻的分压值,所以此读数不准。在S合上以后,Rd介入电路,晶闸管能正常导通,电压表的读数才能正确显示。 3.画出图1-35所示电路电阻R d上的电压波形。 图1-35 习题3图 解:
4.说明晶闸管型号KP100-8E代表的意义。 解:KP100-8E表示额定电流100A、额定电压8级(800V、通态平均电压组别E(0.7<U T≤0.8)普通晶闸管。 5.晶闸管的额定电流和其他电气设备的额定电流有什么不同? 解:由于整流设备的输出端所接负载常用平均电流来衡量其性能,所以晶闸管额定电流的标定与其他电器设备不同,采用的是平均电流,而不是有效值,又称为通态平均电流。所谓通态平均电流是指在环境温度为40℃和规定的冷却条件下,晶闸管在导通角不小于170°电阻性负载电路中,当不超过额定结温且稳定时,所允许通过的工频正弦半波电流的平均值。 6.型号为KP100-3、维持电流I H=3mA的晶闸管,使用在习题图所示的三个电路中是否合理?为什么(不考虑电压、电流裕量)? 习题6图 解:(a)图的目的是巩固维持电流和擎住电流概念,擎住电流一般为维持电流的数倍。本题给定晶闸管的维持电流I H=3mA,那么擎住电流必然是十几毫安,而图中数据表明,晶闸管即使被触发导通,阳极电流为100V/50KΩ=3 mA,远小于擎住电流,晶闸管不可能导通,故不合理。 (b)图主要是加强对晶闸管型号的含义及额定电压、额定电流的理解。 本图所给的晶闸管额定电压为300A、额定电流100A。图中数据表明,晶闸管可能承受的最大电压为311V,大于管子的额定电压,故不合理。 (c)图主要是加强对晶闸管型号的含义及额定电压、额定电流的理解。 晶闸管可能通过的最大电流有效值为150A,小于晶闸管的额定电流有效值1.57×100=157A,晶闸管可能承受的最大电压150V,小于晶闸管的额定电压300V,在不考虑电压、电流裕量的前提下,可以正常工作,故合理。
