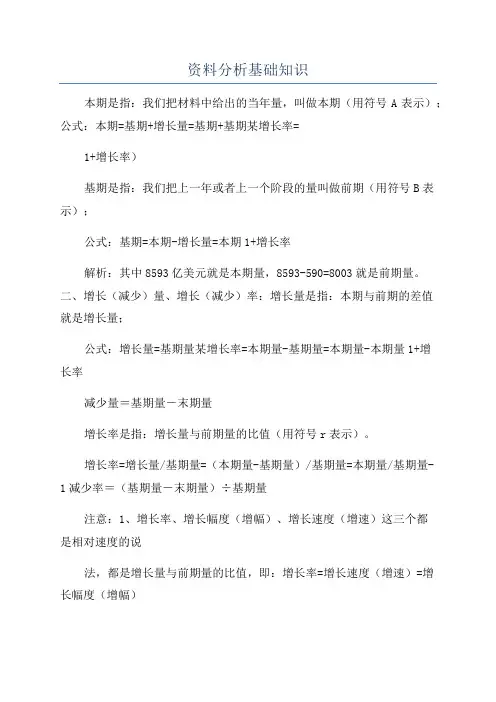

资料分析基础知识
第二部分资料分析基础知识与解题技巧
一、基期、本期：
本期是指：我们把材料中给出的当年量，叫做本期（用符号A表示）；公式：本期=基期+增长量=基期+基期×增长率=基期（1+增长率）基期是指：我们把上一年或者上一个阶段的量叫做前期（用符号B表示）；
公式：基期=本期-增长量=本期1+增长率
注意：和谁比较，谁就做基期。虽然这一对名词不会出现在所给材料和问题里，但理解这两个概念是解决好资料分析问题的关键。
例一：2013年1-3月，全国进出口总值为8593亿美元，比2012年同期增加590亿美元。
解析：其中8593亿美元就是本期量，8593-590=8003就是前期量。二、增长（减少）量、增长（减少）率：
增长量是指：本期与前期的差值就是增长量；
公式：增长量=基期量*增长率=本期量-基期量=本期量-本期量1+增长率
减少量＝基期量－末期量
增长率是指：增长量与前期量的比值（用符号r表示）。
增长率=增长量/基期量=（本期量-基期量）/基期量=本期量/基期量-1
减少率＝（基期量－末期量）÷基期量
注意：1、增长率、增长幅度（增幅）、增长速度（增速）这三个都是
相对速度的说
法，都是增长量与前期量的比值，即：增长率=增长速度（增速）=增长幅度（增幅）
2、在一些“最值”比较题的题干表述中，经常出现“增加（长）最多”和“增加（长）最快”，我们需要注意，前者比较的是增长量，而后者则比较的是增长率。
例二：2013年1-3月，全国进出口总值为8593亿美元，比2012年同期增加590亿美元，同比增长6.7%。
辉煌人生解析：其中比2012年同期增加590亿美元是增长量，同比增长6.7%是增长率。
三、同比、环比：
同比: 指的是本期发展水平与历史同期的发展水平的变化情况，其基期对应的是历史同期。
环比：指的是本期发展水平与上个统计周期的发展水平的变化情况，其基期对应的是上个统计周期。
注意：以11月为例，跟去年11月相比叫同比，跟上个月10月相比叫环比
四、百分数、百分点：
百分数：是形容比例或者增长率等常用的数值形式，期本质是：分母为100的分数。
用“%”表示，一般通过数值相除得到，在资料分析题目中通常用在
以下情况：
（1）部分在整体中所占的比重；
（2）表示某个指标的增长率或者减少率；
例三：比过去增长20％”,即过去为100，现在是“120”;“比过去降低20％”，即过去是100，现在是80。
百分点：是指不带百分号的分数，表示的是增长率、比例等以百分数表示的指标的变化情况，1个百分点表示1%，一般通过百分数相减得到，在资料分析题目中通常用在以下情况：
（1）两个增长率、比例等以百分数表示的数值的差值；
（2）在A拉动B增长几个百分点，这样的表述中。
例四：我国国内生产总值中，第一产业占的比重由1992年的20.8％下降到1993年的18.2％。从上述资料中，我们可以说：国内生产总值中，第一产业占的比重，1993年比1992年下降3.6个百分点（18.2－21.8＝－3.6）；但不能说下降3.6％。
例五：
1、2013年，四川生产总值达到6835.7亿元，比去年同期增长14.9%。其中，第一产业增加值为483.5亿元，比去年同期增长25.8%，第二产业增加值为2985.6亿元，同比增长12.5%。
问题：（1）2013年，四川省第一产业增加值占生产总值的比重为（）。
A．12.63% B．12.63个百分点
C．7.07% D．7.07个百分点
辉煌人生解析：用公式483/6835=7.07%，直接秒杀选项C.
2、“十一五”期间，我国城市居民人均纯收入由2005年的3255元提
高到2010年的5915元，增加2664元，年均增长12.7%。2010年农
村居民的工资性收入人均2431元，比2005年增加1257元，增长1.1
倍，年均增长15.7%。
问题（1）“十一五”期间，我国2010年城市居民人均纯入比2005年
增加了（）
A．37.1% B.43.6% C.81.8% D.50.4%
辉煌人生解析：用公式2664/3255,因为2664已经超过3255的一半，
直接秒杀C。
五、倍数、翻番
倍数：是指大数字对小数字的一个比值。
例六：在资料分析中常有这样的表述2013工业生产总值是2012年的
2.5倍，其中2012年的工业生产总值是6678亿，那么四川2013的工
业生产总值=6678×2.5
翻番：指数量的加倍，如：如果某指标是原来的2倍，则意味着翻了
一番，是原来的4倍，则意味着翻了两番，依此类推。所用的公式为：
末期基期 =2n，即翻了n番。
注意：（1）“多（超过）N倍”“是xx的N倍”两种说法的区别。多N
倍，说明是基数的N+1倍。
（2）增加一倍，就是增加100％; 翻一番，也是增加100％。除了一倍与一番相当外，两倍与两番以上的数字含义就不同了。而且数字越大，差距越大。如增加两倍，就指增加200％；翻两番，就是400％(一番是二，二番是四，三番就是八)，所以说翻两番就是增加了300％，翻三番就是增加了700％。
例六：11年累计出国留学人数比1978年规模扩大了375倍。
问题：2011年当年出国留学人数较1978年翻了。（）
A.接近3番
B.接近4番
C.接近5番
D.接近6番
辉煌人生解析: 2011年当年出国留学人数为224.51-190.54=33.97万人，根据文字“2011年累计出国留学人类比1978年规模扩大了375倍”可知，1978年出国留学人数为[224.51÷(1+375)]万人，则2011年是1978年的33.97÷[224.51÷(1+375)]=33.97×(1+375)÷224.51≈34×375÷225=34×5÷3=56.7倍。翻了近6番。
六、比重、比值、平均：
比重：是指部分在整体中所占的分量，计算公式为比重=部分整体100%。
比值：两数相比所得的值。
平均：将总量分成若干份，例如：人均消费。即总消费总人数。
例七：2010年一季度，我国水产品贸易进出口总量158.7万吨，进出口总额40.9亿美元，同比分别增长14.2%和29.0%。其中，出口量67.1万吨，出口额26.5亿美元，同比分别增长11.7%和24.9%；进口量91.6万吨，进口额14.4亿美元，同比分别增长16.0%和37.5%。
表1 主要进口来源地（进口额前7位）
进口量
（万吨）同比增长率
（%）进口额
（亿美元）同比增长率
（%）
美国 6.88 59.30 1.13 42.00
表2 主要出口目的地（出口额前7位）
出口量
（万吨）同比增长率
（%）出口额
（亿美元）同比增长率
（%）
美国10.72 3.05 4.66 8.76
问题：2010年一季度，我国与美国水产品进出口贸易额占我国水产品进出口贸易总额的比重约为：
A. 7.8%
B. 12.7%
C. 14.2%
D. 17.6%
辉煌人生解析：（4.66+1.13）÷40.9=14.2%。
