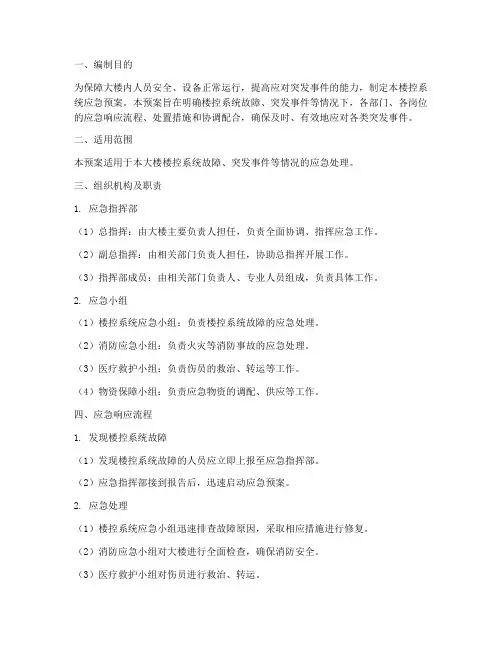

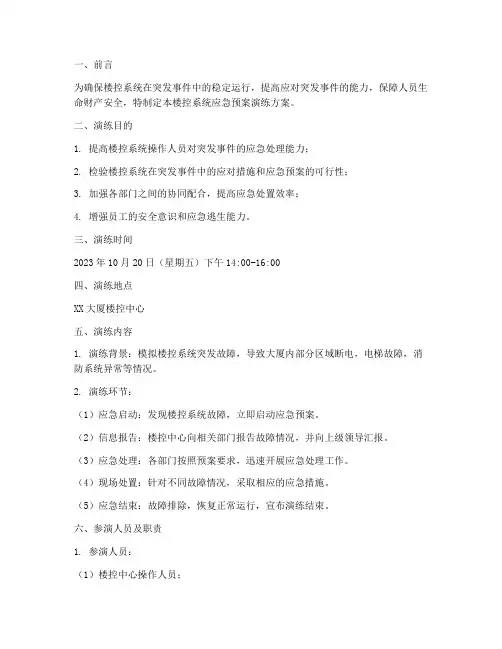

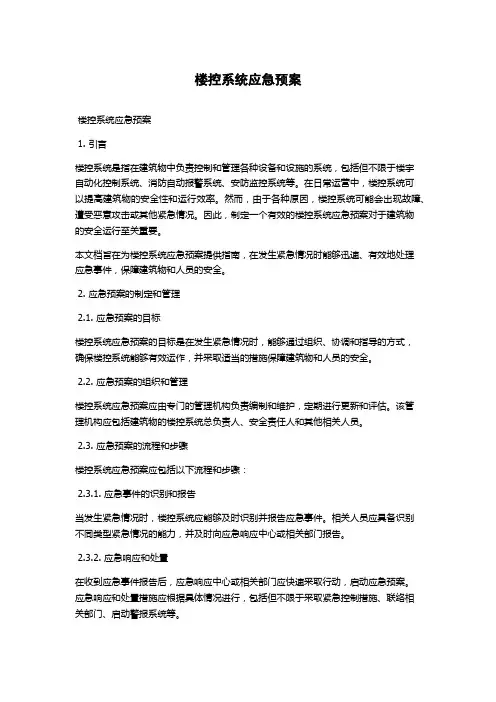

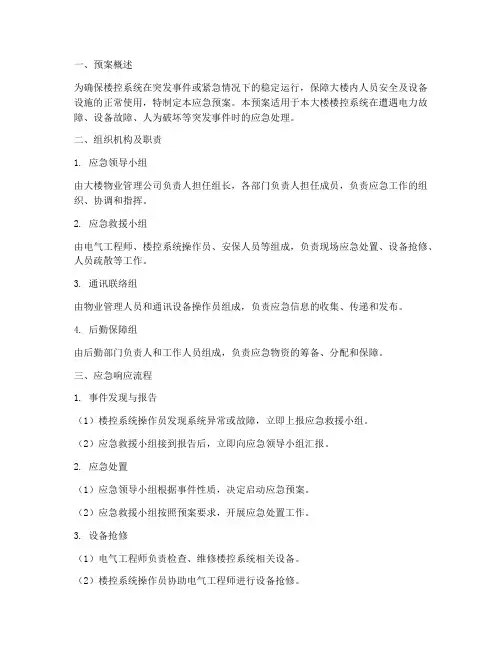

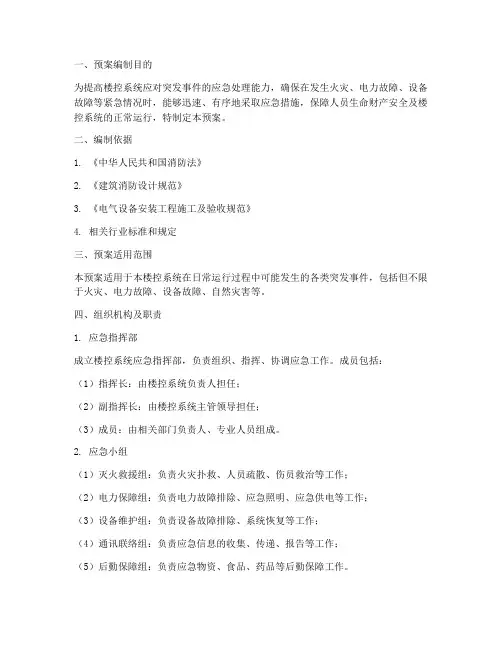

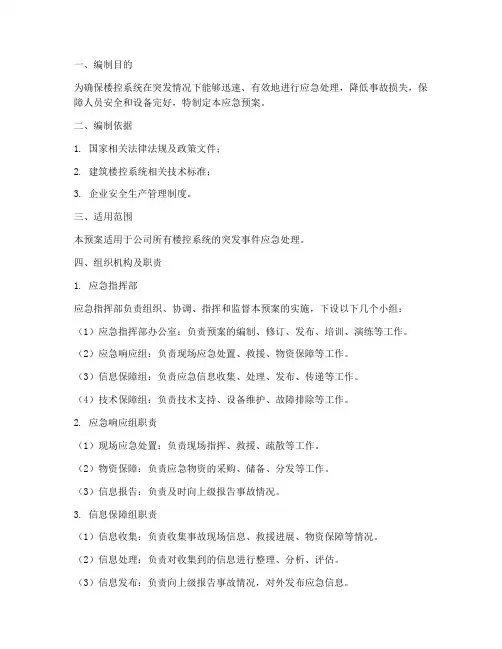

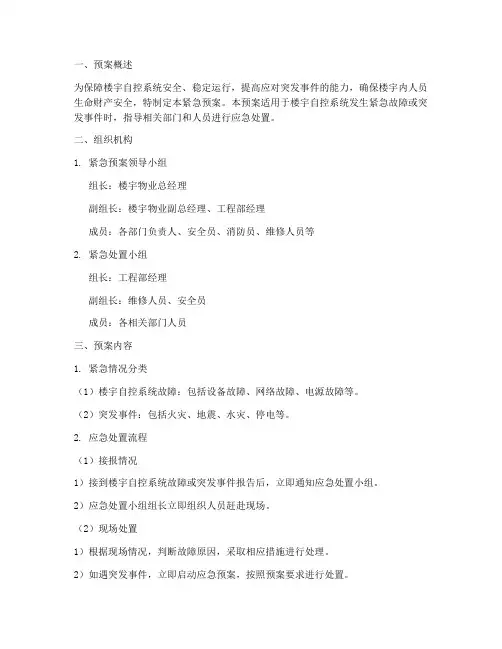

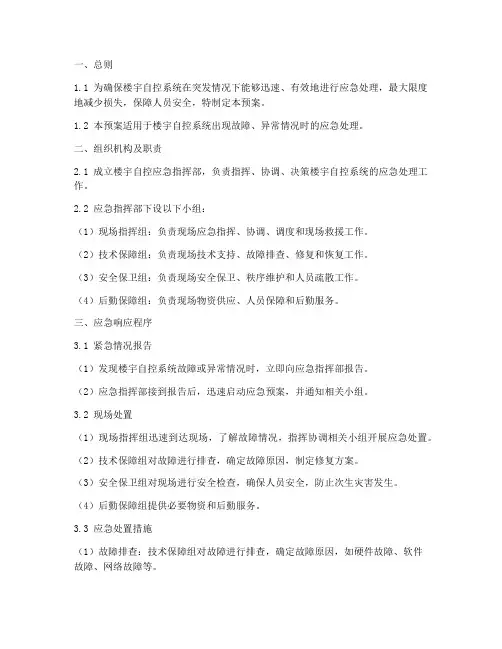

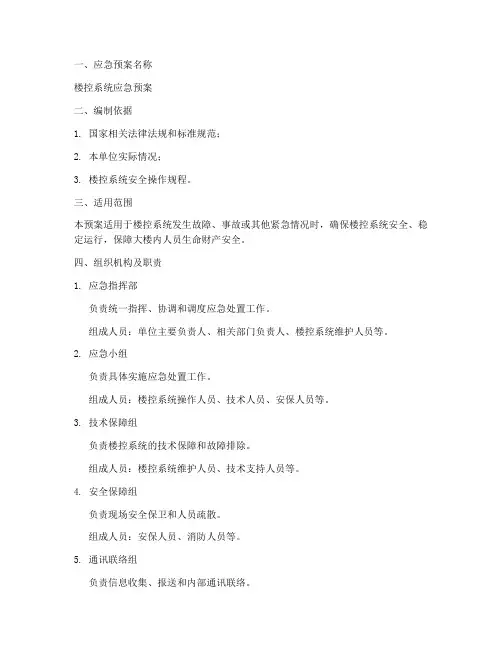

楼宇自控应急预案

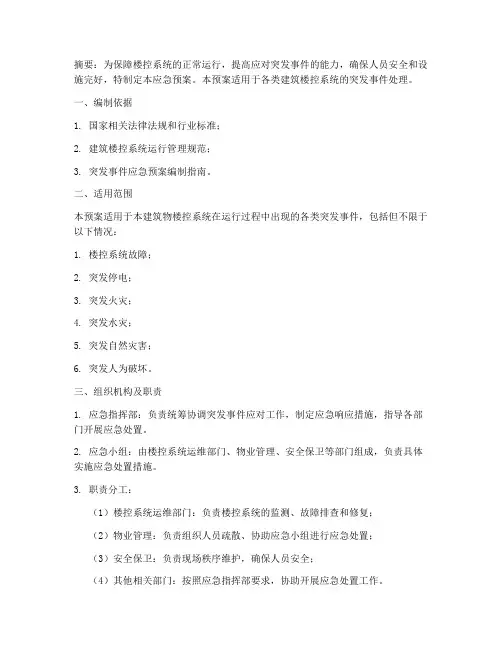

故障分类：
供电故障：供电适配器损坏、供电开关跳闸。
控制线路故障：控制器故障：
应急操作：
供电故障：立即联系电工协调解决/更换适配器、更换开关。控制线路故障：测试线路完整性，用其他可用线路替换故障线路。
控制器故障：检查系统连接，或者联系厂家及时更换控制单元。
人员调配：
主要负责人：王文亮
弱电部门领班：郑群明
及员工：冯浩刘宽新梁帅
楼宇自控系统 设 计 方 案 工程公司 年月日
目录 一、概述 二、设计依据 三、设计原则 四、系统设计描述 五、楼宇自控系统产品介绍
楼宇自控系统设计说明 一、概述 当今，世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法，他们越来越注重于通过优化控制提高管理水平和环境质量的可调性。智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。楼宇自控系统( ，简称)是智能大厦的一个重要的组成部分。它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等。 高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理最优化组合的要求越来越高，要求建筑物提供一个合理、高效、节能和舒适的工作环境。节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。楼宇自控系统正是顺应了这一潮流，它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及大厦的防火与保安都提供了有力的保证。同时，依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理，对整个系统做出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。 当前现代化大厦就空调系统而言，是一栋大楼耗能大户，也是节能潜力最大的设备。从统计数据来看，中央空调系统占整个大楼的耗能50%以上，而大楼装有楼宇自控系统以后，可节省能耗25%，节省人力约50%。出现故障，能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。当前随着建筑物的规模增大和标准提高，大厦的机电设备数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自控系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保楼内所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。 **大厦是采用西欧古典三段式的、国际化标准的智能型建筑，采用楼宇自动化系统将为大厦的管理者提供自动化水平较高的先进运行手段，并为用户提供舒适宜人的生活和工作环境。 二、设计依据 2．1 《民用建筑电气设计规范》16-92 2．2 《电气装置安装工程施工及验收规范》50254-50259-96
目录 一、概述 二、设计依据 三、设计原则 四、系统设计描述 五、TAC楼宇自控系统产品介绍
楼宇自控系统设计说明 一、概述 当今,世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法,他们越来越注重于通过优化控制提高管理水平和环境质量的可调性.智能大厦向人们提供全面的、高质量的、快捷的综合服务功能,它是现代高科技的结晶,是建筑艺术与信息技术完美的结合.楼宇自控系统(Building Auto米ation Syste米,简称BAS )是智能大厦的一个重要的组成部分.它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等. 高新信息技术和计算机网络技术的高速发展,对建筑物的结构、系统、服务及管理最优化组合的要求越来越高,要求建筑物提供一个合理、高效、节能和舒适的工作环境.节能是一项基本国策,也是建筑电气设计全面技术经济分析的重要组成部分.楼宇自控系统正是顺应了这一潮流,它的建立,对于大厦机电设备的正常运行并达到最佳状态,以及大厦的防火与保安都提供了有力的保证.同时,依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理,对整个系统作出集中监测和控制;通过计算机系统及时启停各有关设备,避免设备不必要的运行,又可以节省系统运行能耗. 当前现代化大厦就空调系统而言,是一栋大楼耗能大户,也是节能潜力最大的设备.从统计数据来看,中央空调系统占整个大楼的耗能50%以上,而大楼装有楼宇自控系统以后,可节省能耗25%,节省人力约50%.出现故障,能够及时知道何时何地出现何种故障,使事故消除在萌芽状态.当前随着建筑物的规模增大和标准提高,大厦的机电设备数量也急剧增加,这些设备分散在大厦的各个楼层和角落,若采用分散管理,就地监测和操作将占用大量人力资源,有时几乎难以实现.如采用楼宇自控系统,利用现代的计算机技术和网络系统,实现对所有机电设备的集中管理和自动监测,就能确保楼内所有机电设备的安全运行,同时提高大楼内人员的舒适感和工作效率. **大厦是采用西欧古典三段式的、国际化标准的智能型建筑,采用楼宇自动化系统将为大厦的管理者提供自动化水平较高的先进运行手段,并为用户提供舒适宜人的生活和工作环境.
STC系列微型RTU在楼宇自控中的应用 STC系列微型RTU是北京易控微网科技有限公司推出的一种低价高效的微型远动终端，广泛应用在各行业的现场数据采集和控制，体积小，易安装（标准导轨或螺丝固定）。 1.STC系列微型RTU简介： 该产品现有STC－1和STC－2两种型号，其中STC－1配置为：两路485通讯口，MODBUS标准规约，8路模拟量输入（可接各种变送器的输出），8路开关量输入（可作脉冲电度输入），8路开关量输出，AC220V/DC24供电可选，后台计算机软件可选用组态软件或SCADA软件等。 STC－2配置为：两路485通讯口，MODBUS标准规约，2路模拟量输入，1路三相交流输入（无需外加电压、电流、功率等变送器）；6路开关量输入（可作脉冲电度输入），3路开关量输出（一常开一常闭），AC220V/DC24供电可选，后台计算机软件可选用组态软件或SCADA软件等。 2. STC系列微型RTU在楼宇自控系统中的应用 楼宇自控系统控制的目的是提供温湿度舒适性控制、节约能源。其控制范围为冷冻站系统控制、空调机组系统控制、送排风系统、变风量末端、热力站。STC系列微型RTU可以分散安装在各个系统现场，采用485通讯总线，可选用无线方式，进行采集和控制，上送后台计算机进行显示、设定、控制、告警等。 2.1.冷冻站系统控制 控制设备由冷水机组、冷却水泵、冷冻水泵、冷却塔组成，自控主要目的是协调设备之间的连锁控制关系进行自动启停，同时根据供回水温度、流量、压力等参数计算系统冷量，控制机组运行以达到节能目的。水温变送器、流量变送器、压力变送器等输出信号输入STC －1，通过通讯口上传后台计算机显示。冷水机组、冷却水泵、冷冻水泵、冷却塔等运行状态和故障告警，可作为开关量输入STC－1，上传后台计算机显示。STC－1的8路开关量输出可以控制冷水机组、冷却水泵、冷冻水泵、冷却塔的启停，各部分的控制关系和启停时间可由后台计算机设定。冷却水泵、冷冻水泵的三相电流、三相电压、功率、功率因数、频率可由STC－2直接测量（不需另加电压、电流、功率、功率因数等变送器）上传后台计算机。业主在后台计算机上查看各种信息，实现自动控制，无需另设专业操作人员。 2.2. 空调机组系统控制 通过空调机组向特定区域提供经过处理的空气达到特定区域的环境保持舒适性条件的目的，通过监测建筑各区域内温、湿度参数，自动调整水阀开度、设备启停达到保持舒适性环境和节能目的，同时实时监测各设备状态报警，及时对设备进行检修维护。各区域温度、温度通过变送器输入STC－1，上传后台计算机，在后台计算机根据其大小，自动给出设定值，下发给STC－1，通过STC－1开关量输出控制电磁阀开度、各相关设备启停，达到自动调整。机组运行的状态通过STC－1的开关量输入，由STC－1上传后台计算机，即使反映故障并报警，便于及时检修和维护。 2.3.送排风系统控制 送排风系统根据各区域新风、室内二氧化碳含量来设定送排风的定时启停，以达到保证新风量同时又节能的目的。 2.4.热源站控制 其系统包括热源（城市热网或锅炉）、换热器、热水循环泵。主要依据送回水温度控制换热器两侧阀门和热水循环泵的运行以达到节约热能目的，同时监测各设备状态以便及时检
1、楼宇自控系统简介 智能建筑自动化控制系统（BAS）俗称楼控系统，5A建筑中列为首位（楼宇自动化----BA；办公自动化----OA；消防自动化----FA；通信自动化----CA；管理自动化----MA）。 BAS主要对建筑物内机电设备进行管理，是基于现代分布控制理论而设计的集散控制系统，通过网络系统将分布在各监控现场的机电设备进行实时监控。 楼控系统(BAS)主要对以下设备进行监测和控制: 冷热源系统、空调系统、新风系统、风机盘管系统、给排水系统、送排风系统、照明系统、供配电系统和电梯设备监测等。 1.1系统概述 我们采用楼宇自动化控制系统对酒店内的机电设备进行监控管理，该系统一方面为酒店提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行，节约能源，减低管理费用。 从统计数据来看，空调系统占整个酒店的耗能在50％以上，而酒店装有楼宇自动化系统(BA)以后，可节省能耗约25％，节省管理人员约30％。现代化酒店内部的机电设备数量急剧增加，这些设备分散在酒店的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高酒店内工作人员的舒适感和工作效率，长期保持设备的低成本运行。一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
1.2系统设计依据 我们的设计依据是： ?民用建筑电气设计规范（JGJ/T16-92） ?招标技术文件相关要求 ?浙大中控OPTISYS楼宇自控产品技术手册 ?自控专业施工图设计文件编制深度的规定（1987） ?中国电气装置安装工程施工及验收规范（GBJ232-90.92） ?中国高层民用建筑设计规范（GBJ45-90.92） ?《空调系统控制》（国标图集02X201-1 ?中国采暖通风与空气调节设计规范（GBJ19-87） ?中国室内给水排水热水供应设计规范（TJ15-74） ?中华人民共和国公共安全行业标准（GA38－92） ?智能建筑设计标准（DBJ08－47－95） ?电气图用图形符号（GB4728－85） ?分散型控制系统工程设计规定（HG/T 20573－95） ?工业自动化仪表工程施工及验收规范（GBJ93－86） ?智能建筑设计标准（GB/T50314-2006） ?建筑物防雷设计规范（GB50057-2000） ?相关产品安装使用手册 1.3系统设计原则 楼宇自控系统，遵循下述原则： 先进性： 采用国际上先进的“分布式控制系统”，通过中央监控系统的计算机网络将各层的控制器，现场传感器、执行器及远程通信设备进行联网，实现集中管理和分散控制的综合监控及管理功能。系统支持目前业界先进的主流技术。
国际银座［第三城?映象欣城］项目楼宇自控系统方案
目录 一、工程概述 ........................................................................................................................... - 3 - 1.1 系统管理目的............................................................................................................... - 3 - 1.2 楼宇自控基本概念简述............................................................................................... - 3 - 二、系统设计 ........................................................................................................................... - 4 - 2.1 给排水系统................................................................................................................... - 4 - 2.1.1 排水系统................................................................................................................... - 4 - 2.1.2 给水系统................................................................................................................... - 4 - 2.2.3 消防水系统............................................................................................................... - 5 - 2.2 电梯系统....................................................................................................................... - 5 - 2.3 照明系统....................................................................................................................... - 6 - 2.4 送排风系统................................................................................................................... - 6 - 三、系统及产品概述 ............................................................................................................... - 7 - 3.1系统概述........................................................................................................................ - 7 - 3.2产品概述........................................................................................................................ - 8 - 3.2.1 工作站（上位计算机）........................................................................................... - 8 - 3.2.2 信号转换器（PSG-10）........................................................................................... - 8 - 3.2.3 通讯中继器（通讯节点）..................................................................................... - 8 - 3.2.4 现场DDC（直接数字控制器）.............................................................................. - 9 - 四、系统平台功能： ............................................................................................................. - 10 - 4.1 操作应用功能............................................................................................................. - 11 - 4.1.1 用户管理................................................................................................................. - 11 - 4.1.2 登录管理................................................................................................................. - 12 - 4.1.3 实时监控管理......................................................................................................... - 13 - 4.1.4 记录管理................................................................................................................. - 14 - 4.1.5 计划编辑管理......................................................................................................... - 14 - 4.1.6 设备属性管理......................................................................................................... - 15 - 4.1.7 设备维修提醒管理................................................................................................. - 16 - 4.2 组态配置功能............................................................................................................. - 16 - 4.2.1 组态配置................................................................................................................. - 16 -
楼宇自控系统施工方案 本工程楼宇自控采用集散型计算机控制系统,系统由现场传感器及执行器、直接数字控制器(DDC)、网络控制器中央操作站等四大部分组成。控制范围:空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。施工流程如下: １）线缆敷设 `在本工程中,线缆比较集中的地方采用电缆桥架敷设,出桥架和比较分散的地方采用穿镀锌钢管敷设,竖井内的线缆敷设在线槽内。 输入输出设备至接线盒部分采用金属软管,管长尽量控制在１米以内。 楼宇自控系统布线和照明系统穿线同期进行。 2)输入输出设备检测接线 输入设备主要有：温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。 输出设备主要有：电磁电动调节阀、电动风阀驱动器等。 (1)温湿度传感器不应安装在阳光直射的位置,远离有强烈震动、电磁干扰的区域,不破坏建筑物外观与完整性,室外温湿度传感器设防风雨
防护罩。尽可能远离门窗和出风口的位置,若无法避开则至少相距2米，并列安装的传感器距地高度一致,高度差不大于１毫米,同区域内高度差不大于5毫米，传感器和DＤC之间的连线的电阻要求小于1Ω。 （2）压力、压差传感器、压差开关的安装 传感器应安装在便于调试、维修的位置。 传感器应安装在温、湿度传感器的上游侧。 风管型压力、压差传感器的安装应在风管保温层完成之后。 风管型压力、压差传感器应在风管的直管段，如不能安装在直管段,则应避开风管内通风死角和蒸汽放空的位置。 水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。 水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。 水管型、蒸汽型压力、压差传感器的直压段大于管道口径的三分之二时可安装在管道顶部,小于管道口径的三分之二时可安装在侧面火底部和水流流束稳定的位置，不宜选在阀门等阻力部件的附近、水流流束死角和振动较大的位置。 安装压差开关时，宜将薄膜处于垂直与平面的位置。
楼宇自控系统（BAS）Post By：2010/5/6 16:44:00 [只看该作者] 摘要：楼宇自动化系统(BAS)又称建筑设备自动化系统，主要是用以对建筑物内的空调系统、给排水系统、照明系统、变配电系统以及电梯等系统设备进行集中监视、控制与管理的综合系统，一般为集散结构，即分散控制、集中管理；它是能否为人们提供一健康、舒适、高效的建筑环境的关键，故该系统的设计对一智能化大厦而言举足轻重。 关键词：BAS系统智能化 1 引言 智能化大厦是写字楼等公共建筑发展的一个趋势，是科技高度发展的结晶。它由三个子系统组成：楼宇自动化系统(Building Aut omation System)、通讯自动化系统(Communication Automation S ystem)和办公自动化系统(Office Automation System)。在国内，又将消防自动化系统(Fire Automation System) 和安保自动化系统(S ecurity Automation System)从楼宇自动化系统中独立出来，构成智能化大厦的五个子系统，这就是通常所说的5A智能化大厦。 楼宇自动化系统(BAS)又称建筑设备自动化系统，主要是用以对建筑物内的空调系统、给排水系统、照明系统、变配电系统以及电梯等系统设备进行集中监视、控制与管理的综合系统，一般为集散结构，即分散控制、集中管理；它是能否为人们提供一健康、舒适、高
效的建筑环境的关键，故该系统的设计对一智能化大厦而言举足轻重。 2 是否采用BAS系统 是否采用BAS系统，是建筑发展商和设计工程师首先要面对的问题，一般可以从以下几个方面考虑： (1)特别重要的，且具有—定规模的建筑，为保证其所属设备及安全系统具有较高的可靠性要求可以考虑采用BAS系统； (2)BAS系统的一次性投资能控制在项目总投资2％以下时可以考虑采用BAS系统； (3)能耗较大的建筑(如上万平方米，采用全空调系统的建筑)，BA S系统的初投资可以在五年内收回时可以考虑采用BAS系统； (4)多功能的大型租赁性建筑可以考虑采用BAS系统； (5)当设备的控制与管理比较复杂，人工手动方式难以完成，必须依靠汁算机控制时，可以考虑采用BAS系统； (6)当采用BAS系统时，其投资与可靠性综合指标优于其他可采用的系统时，可以考虑采用BAS系统 3 BAS系统的优点与目前工程中存在的问题 3.1 BAS系统具有如下优点： (1)提高大楼的管理水平 现代化的大楼，设备众多，且散落于大楼的各个角落，大楼的设备管理相当困难，有些设备如吊装于吊顶内部的新风机组，其送风温度靠人根本无法调节，BAS则可很容易地解决这些问题，使大
目录 第1卷系统概述 (2) 第2卷设计依据 (3) 第3卷设计原则 (3) 第4卷设计方案 (4)
第1卷系统概述 本系统是为昆山科技文化博览中心实现智能化楼宇管理而设计的一个集散控制系统，该系统能使管理者在中央控制室内就可实现对整座建筑内机电设备的监控和相应的各种现代化管理。 我公司推荐采用瑞典TAC VISTA楼宇自控系统。 作为清华同方所倡导的“数字化人居环境”新概念的应用，TAC VISTA自控系统具备诸多全新的、超前和开放特点。 TAC VISTA建筑物自动化系统，是一个由高效能PC机和微处理器组成的开放性网络系统－LonWorks。它为整个大楼的管理提供了简便、有效的手段。该系统遵守LonWorks网络协议，是一套集散型网络系统。本系统使用的控制器包括有T AC VISTA 300、400控制器以及TAC VISTA 411、421、451、471、491等扩展模块，并配置适当的现场设备，满足BAS设计的需要。 TAC VISTA系统的产品为瑞典TAC公司生产。瑞典TAC公司全名为TOUR & AN DERSSON，是欧洲最早的楼宇自控公司，具有近百年历史。其总部设在瑞典，在全世界设有14家分公司，负责在世界各地的销售业务。亚太地区分公司设在新加坡。 TAC公司是由瑞典第一家族威伦伯格控股的SEP属下的一家独立的子公司，S EP还拥有ERICSSON、VOLVO、ABB、SAAB、Electrolux、SKF、Atlas、Copco等瑞典其他一流的大公司。由Percy Briarnevik（现任ABB总裁）组成的高级董事会对其进行管理。 TAC公司生产从DDC子站到阀门、执行器机构、传感器、变频器等全部产品，系统成套性高，为用户提供高质量、高可靠性的楼宇自动化系统。加上清华同方获得ISO9001认证的设计、生产和工程体系，TAC VISTA系统在售后服务和今后系 2
1、楼宇自动化控制系统 1.1、系统概述 楼宇自控系统是建筑技术、自动控制技术与计算机网络技术相结合的产物，使建筑具有智能建筑的特性。现代建筑内部有大量机电设备，这些设备多而分散。多，即数量多，被控、监视、测量的对象多，多达上千个点以上；散，即这些设备分布在各楼层和各个角落。如果采用分散管理，就地控制、监视和测量是难以想象的。楼宇自动化系统是利用电脑控制技术对建筑物内诸如供暖、照明、空气调节、给排水等现代化设施、设备的运行参数、状态及能源消耗进行集中管理，以达到统一管理、分散控制，同时做到节能和延长设备使用寿命的目的。采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境，提高经济效益。其主要功能如下： 对机电设备进行实时监测和参数报警 提高楼宇内部的环境舒适性 节约能源，降低系统运行成本，延长设备使用寿命 降低操作人员的劳动强度，大量节省劳动力 提高整个建筑物的管理水平和效率，保障建筑物与人身的安全 1.2、设计原则及依据 1.2.1设计原则 济宁市文化中心群艺馆、图书馆建筑智能化工程的楼宇自动控制系统的网络配置遵循分散控制、集中监视、资源和信息共享的基本原则，是一个工业化标准的集散型控制系统。本系统符合以下设计原则： 页脚内容1
1）先进性与适用性 系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。 2）开放性 系统支持多种开放协议，包括BacNet、Modbus等，可以避免系统互联或扩展的障碍。有关内容在后续章节中有进一步说明。 3）标准化 系统必须符合国际以及国家标准的的产品，系统结构符合《民用建筑电气设计规范》(JGJ/T16－2008)的规定。 4）可扩展性 系统具有灵活的系统结构，在本方案的基础上，可以根据今后本项目的实际要求扩展系统功能。同时，本方案在设计中留有冗余，以满足今后的发展要求。 5）安全性与可靠性 系统中配置选型每台现场控制器，平均无故障时间MTBF，长达10年。同时，系统具有一整套完成的系统管理策略，可以保证系统的运行安全性与可靠性。 6）经济性 系统设计充分考虑系统的性能价格比，在充分满足弱电文件功能要求的条件下，保证系统的经济性。 页脚内容2
楼宇自控系统 宇自控系统(Building Automation System-BAS)是智能建筑中不可缺少的重要组成部分，在智能建筑中占有举足轻重的地位。它对建筑物内部的能源使用、环境及安全设施进行监控，它的目的是提供一个既安全可靠、节约能源、又舒适的工作或居住环境，同时大大的提高大厦管理的科学性和智能化水平。 楼宇自动化系统设计为集散控制系统，它是将计算机网络及接口技术应用于楼宇自控系统。它通过系统的中央监控管理中心的集中管理和各现场控制器的分散控制实现对建筑物内水、暖、电、消防、保安等各类设备综合监控与管理。管理者可以通过中央监控管理中心上的可视化的图形界面对所有设备进行操作、管理、警报等，同时通过网络实时地获取各种设备运行状态的报告和运行参数，可以有效的提高管理水平和工作效率。利用计算机网络和接口技术将分散在各个子系统中不同楼层的直接数字控制器连接起来，通过联网实现各个子系统与中央监控管理级计算机之间及子系统相互之间 的信息通信，达到分散控制、集中管理的功能模式，即集散控制系统。 二、BAS的基本构成和基本功能楼宇自控系统通常包括空调系统、给排水系统、供配电系统、照明系统、电梯系统、消防系统及保安监控系统等子系统。 1、BAS构成 (1) 主控制器:主控制器是整个系统中各离散化的现场控制器(DDC)的协调者，其作用是实现全面的信息共享,完成现场控制器与中央监控管理中心之间的信息传递、数据存储、现场或远端报警等功能。主控制器含有CPU、存储器、I/O接口、通过网络接口联接在一级网络上。
(2) 现场控制器(即直接数字控制器DDC):现场控制器用于控制现场设备，与安装在设备上的传感器件和执行机构相联，每个现场控制器都包含有CPU、存储器、I/O接口。分设在现场，尽量靠近被监控点，通过网络接口连接在二级网络上。 (3) 传感器件:装设在各监控点的传感器，包括各种敏感元件、端点和限位开关，接收并传送信号。 (4) 执行机构:接收控制信号并调节被监控设备。 (5) 各种软件:包括基本软件和应用软件，支持系统完成本身运行和外部控制所需要的各种功能。
1.1 楼宇自控系统 1.1.1 设备定位、安装 1.中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工 后安装； 2.设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈 层； 3.设备在安装前应做检查，并应符合下列规定： 设备外形完整，内外表面漆层完好； 设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定。 4.有底座设备的底座尺寸应与设备相符，其直线允许偏差为每米1mm， 当底座的总长超过5m时，全长允许偏差为5mm。 5.设备底座安装时，其上表面应保持水平，水平方向的倾斜度允许偏 差为每米1mm，当底座的总长超过5m时，全长允许偏差为5mm。 6.中央控制及网络通讯设备的安装要符合下列规定： 应垂直、平正、牢固； 垂直度允许偏差为每米1.5mm； 水平方向的倾斜度允许偏差为每米1mm； 相邻设备顶部高度允许偏差为2mm； 相邻设备接缝处平面度允许偏差为1mm； 相邻设备接缝的间隙，不大于2mm； 相邻设备连接超过5处时，平面度的最大允许偏差为5mm。 7.室内、室外温湿度传感器：应安装在避免阳光直射的位置，远离有 较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致； 8.风管型温、湿度传感器：应安装在风速平稳的风管直管段，应在风 管保温层完成之后安装；
9.水管温度传感器：应与工艺管道预制安装同时进行，应在水流温度 变化灵敏和具有代表性的地方安装，不宜在阀门等阻力件附近和水流流速死角和振动较大的位置安装； 10.压力、压差传感器、压差开关：应安装在温度传感器的上游侧；风 管型压力、压差传感器应在风管的直管段安装；安装压差开关时，宜将薄膜处于垂直于平面的位置； 11.水流开关：应与工艺管道预制安装同时进行；应安装在水平管段上， 不应安装在垂直管段上； 12.电磁流量计：应安装在避免有较强交直流磁场或有剧烈振动的场所； 应设置在流量调节阀的上游，上游应有一定的直管段，长度为L=10D（D—直径），下游段应有L=4~5D的直管段； 13.水阀与执行机构：阀体上箭头的指向应与水流方向一致，阀门的口 径与管道通径不一致时，应采用渐缩管件，同时阀口径一般不应低于管道口径二个等级；执行机构应固定牢固，操作手轮应处于便于操作的位置；有阀位指示装置的阀门，阀位指示装置应面向便于观察的位置；一般安装在回水管口，如条件允许，安装前宜进行模拟动作和试压试验； 14.风阀与执行机构：风阀控制器上开闭箭头的指向应与风门开闭方向 一致；风阀控制器应与风阀门轴连接牢固；风阀控制器应与风阀门轴垂直安装，垂直角度不小于85度；风阀控制器安装前宜进行模拟动作； 1.1.2 系统调测 调试应具备的条件： 1.BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安 装完毕，线路敷设和接线全部符合设计图纸的要求； 2.BA系统的受控设备及其自身的系统不仅安装完毕，而且单体或自 身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的安装要求；
楼宇自控系统技术方案 前言： 楼宇自控系统技术方案很多朋友不知道怎么做？薛哥整理了一篇分享给大家，收藏做标准模板也可以。 正文： 概述 本方案针对楼宇自控系统（BAS）而进行设计，根据该项目的特点，我们将利用BAS系统对建筑物内的公共照明、空调系统、供暖通风、给水排水系统等实行全时间的控制和管理，系统收集、记录、保存有关系统的重要信息及数据，作到一体化管理，达到提高运行效率、保证办公环境需要、节省能源、节省人力的效果，最大限度安全延长设备寿命的目的。 1、设计依据 提供一些标准和规范 以及招标文件提供的相关资料及技术文件； 2、需求分析 楼宇自控系统的主要任务是对大厦内的机电设备进行监控和管理。要想管理好大厦内的机电设备，首先必须要知晓它们的运行情况、所处系统中担任的角色以及设备的特性等。楼宇自控系统（BAS）是建立在机电系统的基础上，利用自控技术、计算机软件技术、计算机网络通信技术，将大厦中的不同机电系统设备产生的信息汇集起来，实现各类设备之间的数据、信息交换，并对各种不同类型的信息进行综合处理，以实现对所有被监控机电设备的综合管理。 等现代城市综合体本案需要楼宇自控系统（BAS）监控内容具体描述如下：
空调及动力设备（通过DDC接入BAS） 送/排风机系统 新风系统 排风排烟 给排水系统（通过DDC及接入BAS） 集水井 排水泵 公共照明（通过DDC接入BAS） 公共照明 3、BAS系统监控内容 根据项目要求，本项目楼宇自控系统监控的机电设备包括：公共照明、空调系统、供暖通风、给水排水系统。根据某大厦内各类功能建筑的以上各系统设置情况不同，建筑设备监控系统的设置范围及监控内容如下： 3.1 新风机控制 监控内容控制方法 启停控制空调可以通过BAS系统自动控制启动停止，也可以在现场手动控制；具有定时启停功能，可以根据预定的时间表启停设备；具有联锁功能，送风机启动前，风阀全开，送风机启动后，温度、流量控制回路使能，送风机停止后，风阀关闭，水阀关闭；支持消防联动，接受消防强制信号控制送风机以及风阀。根据消防系统提供的情况实现。 温度监控监测送风、回风的温度，并根据预定的高低限值判断，超限则输出报警信息；我们使用串级控制回路对回风温度进行控制。其内环控制通过PID
楼宇自控系统技术方案 概述 本方案针对楼宇自控系统（BAS）而进行设计，采用施耐德楼宇自控系统。根据该项目的特点，我们将利用BAS系统对建筑物内的公共照明、空调系统、供暖通风、给水 排水系统等实行全时间的控制和管理，系统收集、记录、保存有关系统的重要信息及数据，作到一体化管理，达到提高运行效率、保证办公环境需要、节省能源、节省人力的效果，最大限度安全延长设备寿命的目的。 现代建筑几乎都是全封闭或半封闭式，楼内空气完全依靠空调系统进行输送新风或循环处理，长期处于空调间内的人员完全依赖空调系统获得良好的环境。可是由于种种原因空调系统的运行不尽人意，产生诸多问题，例如人们长期待在忽冷忽热空调间内容易患上空调病，还有可能加速病菌的传播等。从节约能源的角度考虑，空调系统又是“耗能大户”，建筑中几乎一半的能源是被空调系统消耗的，所以我们讲人们离不开空调，但又惧怕空调。如何解决这个矛盾，让空调系统根据人们的意愿为人服务呢？采用先进的控制技术、计算机技术、网络技术的楼宇自控系统可以助我们一臂之力：楼宇自控系统对建筑内包括空调系统在内的机电设备进行监控，指挥这些设备的运行。例如，空调系统根据季节变化调整供风温度，让室内气温随着室外气温的变化而变化，即节约了能源又让人感觉舒适。冬天气候干燥我们可以加湿空气，提高室内相对湿度；夏季高温高湿让人感到不适，我们可以在降低湿度的同时保持适宜的温度，不会让人感到阴冷。楼宇自控系统可以实现的功能美不胜数，是大厦管理者的好帮手、好管家。 1、设计依据 《智能建筑设计标准》GB/T50314－2006 《智能建筑工程质量验收规范》GB50339-2003 《民用建筑电气设计规范》JGJ16-2008 《智能建筑防雷设计规范》DB32/T1198－2008 《建筑电气工程施工质量验收规范》GB50303-2002 《低压配电设计规范》GB50054-95 《建筑设计防火规范》（GB50016－2006） 《商用建筑线缆标准》(EIA／TIA—568A) 《信息技术互连国际标准》(ISO／IECl1801—95) 《采暖通风与空气调节设计规范》（GB50019－2003） 以及招标文件提供的相关资料及技术文件； 2、需求分析 楼宇自控系统的主要任务是对大厦内的机电设备进行监控和管理。要想管理好大厦内的机电设备，首先必须要知晓它们的运行情况、所处系统中担任的角色以及设备的特性等。
BAS楼宇自控系统设计方案 1、楼宇自控系统设计综述 1. 1系统设计概述 楼宇山控系统(Build in Automation System.简称BAS )是智能建筑的一个重要的纟II 成部分。BAS是基丁?现代分布控制理论而设计的集故系统，通过网络系统将分布在各监控现场的系统控制器连接起来.共同完成集中操作，管理和分散控制的综合自动化系统。RAS 的11标就是对建筑内部的机电设备采用现代计算机技术进行全血仃效的监控，以确保建筑物内舒适和安全的办公环境，同时实现高效节能的要求，并对特定事物作出适当反应.通过BAS対大原内机电设备的门动化监控和冇效的管理，可以便大厦内的温湿度控制达到最舒适的程度，同时以最低的能源和电力消耗来维持系统和设备的iE常工作，以求取得最低的大厦运作成本利最高的经济效益。这极大的方便了设备的操作与维修，减少管理和维护人员。取得H?约能源和人力资源的点好效益。 为了真正实现设备的良好运转、大大地节省电能、保持良好的环境控制粘度、降低设备管理及维护的成本，根据先进性和实用性相结合的原则，本方案采用中美合资企业怕斯顿公司(BESTON)的最新一代楼宇自控系统 IBS-5000楼宇自控系统。 本项目设计的楼宇自控系统是对建筑内的公用机电设备.包括对建筑群内的空调系统、冷水系统，新风系统，排水系统、送排风系统.照明系统等进行集中监測和遥控管理，以提高整个建筑的数字化管理程度，降低设备故障率，减少维护及营运成本。 1. 2系统设计原则 1.先进性；采用国际或国内通行的先进技术，适应时代发展需要； 2.成熟性：以实用为原则采用成熟的经过工程验证的先进技术： 3.开放性：采用开放的技术标准，避免系统联或扩展的障碍： 4.按需集成：根据本项目特点，按照需要分层次实现集成：
目录 一、系统概述 （一）、Honeywell楼宇自控系统 (1) （二）、奥莱斯（ALC）楼宇自控系统 (2) 二．系统结构 （一）、Honeywell楼宇自控系统 (4) 1）、EBI服务器 (工作站) (4) 2）、Excel500和Excel100直接数字控制器(DDC) (4) 3）、末端传感器、执行器 (4) （二）、奥莱斯（ALC）楼宇自控系统 (4) 1）、系统网络结构 (4) 2）、管理层网络 (4) 3）、监控层网络 (4) 4）、系统简述 (5) 三．BA系统监控设备检测维护方案内容 (6) 3．1、空调机组的检测维护方案 (6) 3．2、新风机组测试方案 (8) 3．3、送、排风机的检测维护方案 (10) 3．4、排水系统检测维护方案 (10) 3．5、照明系统检测维护方案 (11) 四．主体楼BAS终端点检测项目表 五．主体楼BA监控点状态表 六．综合楼BAS终端检测项目表 七．综合楼BA监控点状态表
楼宇自控系统维保方案内容 一、系统概述 （一）、Honeywell楼宇自控系统 XXXXXXX是一座以高标准设计建造的综合性智能建筑，建筑面积大、楼层高，机电设备多。大楼的楼宇自控系统采用Honeywell公司的Excel5000建筑物自动化系统EBI。大楼BA系统主要监控系统包括： 1、中央空调系统；2、通风空调系统（新风及空调机-风机盘管-主要的通风和排风机）3、给水/排水设备。主要配设的机电设备有XX台Q9200通讯接口、XX台ExceL 500 DDC控制器、XX台ExceL 100 DDC控制器、XX台ExceL 500 扩展箱、各类监控模块、各种传感器、变送器、执行器。在首层中央控制室配置一台中央图形工作站。对空调、送排风设备、制冷系统、照明系统、给排水系统、供气系统等设备进行监控，集中管理。系统采用集散系统，现场控制域内的通讯总线为无主式的点对点同层通讯。系统通讯速度9600-1M波特，用单一窗口方式可对整个系统进行管理。直观的图形操作员接口，包括历史和动态趋势报表，操作简单，中文及图形显示。 （二）、奥莱斯（ALC）楼宇自控系统 楼宇自动控制系统(BAS)针对楼宇内各种机电设备进行集中管理和监控。其中主要包括：空调及新风系统、冷冻系统、热源系统、照明系统、给排水系统等。在整个楼宇范围内，通过整套楼宇自动控制系统及其内置最优化控制程序和预设时间程序，对所有机电设备进行集中管理和监控。在满足控制要求的前提下，实现全面节能，用控制器的控制功能代替日常运行维护的工作，大大减少日常的工作量，减少由于维护人员的工作失误而造成的设备失控或设备损坏。 本系统采用美国奥莱斯公司（ALC）的WebCTRL的楼宇自控系统，提供直观的操作者接口及强大的控制功能。你可以在世界的任何地方透过标准的互联网浏览器（不需要特定的软件或外加组件的浏览器）进行WebCTRL系统的操作。单单使用了浏览器，你就可以做到远程控制执行楼宇自控设备管理功能。 WebCTRL楼宇自动化系统在产品的软件、硬件、HVAC节能、集成平台等方面具有以下特点：
