中心孔的表示方法

中心孔的表示方法

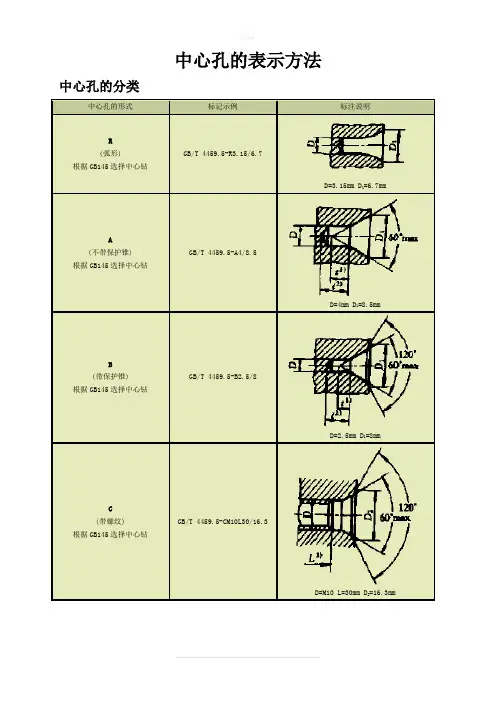

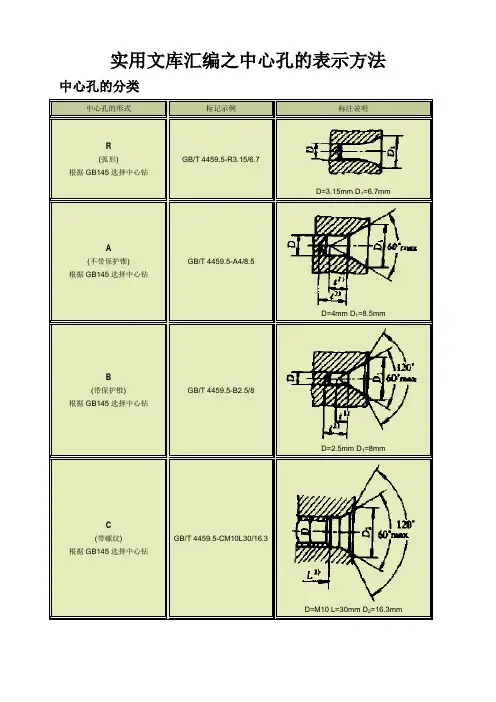

中心孔的分类

中心孔的形式标记示例标注说明R

(弧形)

根据GB145选择中心钻GB/T

D= D1=

A

(不带保护锥)

根据GB145选择中心钻

GB/T

D=4mm D1=

B

(带保护锥)

根据GB145选择中心钻

GB/T

D= D1=8mm

C

(带螺纹)

根据GB145选择中心钻

GB/T

D=M10 L=30mm D2=

中心孔的符号

为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。

要求符号标注示例解释

在完工的零件上要求保留中心孔要求做出B型中心孔D= D1=8在完工的零件上要求保留

在完工的零件上可以保留中用A型中心孔D=4 D1=在完工的零件上

心孔是否保留都可以

在完工的零件上不允许保留中心孔用A型中心孔D= D1=在完工的零件上不允许保留

符号的尺寸及其各部分的比例关系如图1。

d'=

1

10

H1=

h=字体高度

a-标注中心孔符号的

区域

b-零件轮廓的图线粗

度

图1

在图样上的标注

对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。

图2

如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，

4)。

图3

图4

中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为μm 。

以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。

图5

图6
