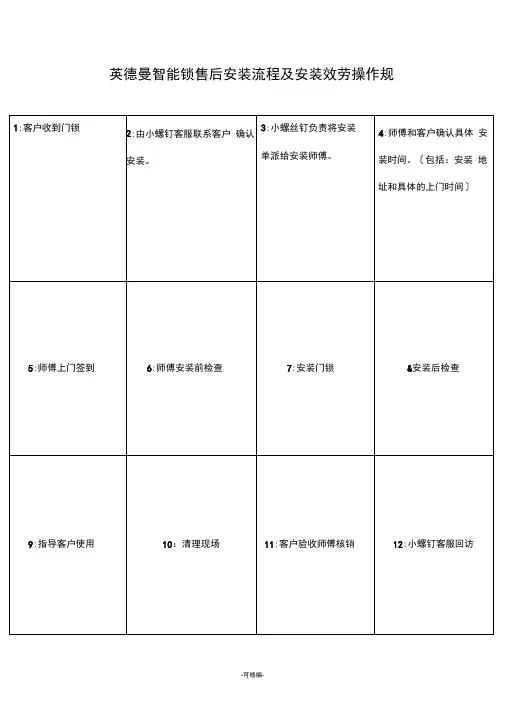

英德曼智能锁售后安装流程及安装服务操作规范
1：客户线上下单（商家根据客户提供的数据发货）
2：客户收到门锁后，微信扫内包装箱上（微信公众号和全国售后服务电话在内包装提手一侧，客户拆开外包装就可以看见），关注我公司微信公众号预约安装（客户需要自行填写：安装地址，联系人，联系方式），（我公司需要开发微信公众号）
3：我公司的微信公众号与小螺钉APP直接链接导入需安装信息。（这样我们公司就不需要专人录入安装信息了）
3：我公司需要提供门锁的安装视频和安装过程中特别注意的问题给小螺钉安装服务平台。
4：由小螺丝钉的客服联系客户，确认客户确认信息大致需要安装的时间。
5：小螺钉根据区域分配给安装师傅，师傅与客户联系预约具体上门安装时间。
安装服务操作规范：
1：安装师傅提前一天联系客户具体上门安装时间，安装地址是否与收货地址一致，产品是否已经到齐，必须按预约时间准时上门。2：上门前需提前2个小时致电客户确认是否准时在家，以避免空跑或空等。（由于师傅原因造成的空跑，由安装平台自己负责）
3：如师傅因不可抗力因素导致不能准时上门，须提前1个小时致电客户协商延迟上门时间或更改上门时间，若协商不好师傅立即反馈给安装平台客服进行处理。
二：安装前规范及要求
1：上门后热情的自我介绍，然后APP签到
2：带上脚套，铺好保护垫
3：安装前测量施工位置，预测安装完工后是否能正常使用，不会对其它物品（门窗，柜子等）造成遮挡或影响使用
4：清点商品及配件数量，确认齐全再开始操作（如发现产品与清单不符或配件不齐，立刻反应平台客服，待确认后再开始操作）
5：安装前必须与客户确认施工位置及施工环境再操作
6：安装过程中严禁向客户推荐其它品牌的智能门锁，不对服务品牌商门锁的质量与价格进行错误评价
三：安装注意事项
1：木门开好孔后一定要将孔内的木屑杂物清理干净，以防门在开关振动时杂物木屑掉人锁体内
2：根据门厚适当裁剪内面板的反锁拨片，机械钥匙拨片长度，方棒的长度，选择适度前后面板连接螺杆的长度
3：天地杆一定要挂到位，以防天地杆滑落，造成后期隐患
4：前后面板连接线及锁体连接线一定要插好插牢，然后放置好连接线，切记不能压住连接线，且天地钩不能干扰连接线，否则门锁将无法正常使用
四：安装中工作规范
1：打孔时必须做好防尘措施，避免扬尘污染客户家的环境
2：安装过程中如发现产品有质量问题或缺少配件，先安抚客户（比
如：告知客户，商家很负责，您联系商家就可以了，并立即向小螺钉客服反馈）
3：安装中正确使用工具，轻拿轻放工具，不允许出现操作不当造成客户家物品损坏，否则照价赔偿
五：门锁调试
1：面板与门框垂直无倾斜现象
2：门关上后无晃动现象，（即间隙较小）
3：把手转动灵活复位正常
4：锁舌弹出正常没有卡顿现象
5：关门时轻轻用力门锁就能锁上
6：机械钥匙开门正常
7：使用功能都能正常使用
8：教会客户怎样使用机械钥匙，提醒客户机械钥匙不能全部放在家中，并教会客户怎样设置指纹密码，并告知日常使用和保养事项，并邀请客户好评
9：客户签字确认安装完毕，
六：安装完成后工作规范
1：整理工具，打扫卫生，APP核销，拍照上传完工图4张清晰照片（前后面板各一张，锁体导向片一张，侧门框边条一张）。（所有照片必须清晰）
七：安装服务完成后，由小螺钉平台客服电话回访。（回访内容包括：师傅服务态度，服务时效性，对产品的满意度等等）
英德曼智能门锁报修流程
1：客户使用门锁的过程中遇到门锁故障报修：英德曼全国售后服务
电话：400（我公司需要申请400电话）
2：我公司客服接到客户报修电话，记录客户报修原因，报修人和联系方式，报修地址，（需要将这些报修原因保存起来，以便后续可以追溯）。
3：我公司把报修客户的信息转给小螺钉安装平台，（所有维修的单或者需要紧急上门的单需要我公司客服人员及时与小螺钉直接联系，以便增加上门的时效）
4：由小螺钉平台派单师傅上门维修（师傅上门前，联系客户，根据客户的描述初步判断原因：不需要上门的直接电话指导客户自己完成，需要上门的师傅与客户确定好上门时间及时上门服务。所有维修单子由于安装问题引起的故障小螺钉负责，如果是产品质量问题，安装师傅需拍照或者联系厂家技术人员确认问题）
5：维修照片需拍维修前，维修中，维修后3张照片。（所有照片必须清晰）
