电气二次回路常见符号及标号方法
常见的文字标号
LH（CT/CURRENT TRANSFORMER）电流互感器
YH（PT/POTERTIAL TRANSFORMER）电压互感器
HC 合闸接触器HQ 合闸线圈TQ 跳闸线圈
LJ 电流继电器YJ 电压继电器SJ 时间继电器
XJ 信号继电器TJJ 同步检查继电器WSJ 瓦斯继电器
HWJ 合闸位置继电器TWJ 跳闸位置继电器ZCH 重合闸继电器
XMJ 冲击继电器BCJ 保护出口继电器TBJ 跳跃闭锁继电器
JJ 监察继电器RJ 热继电器SGJ 闪光继电器
A 电流表V 电压表W 功率表WH 有功功率表
VARH 无功功率表S 整步表HZ 频率表COSφ 功率因数表
KK 控制开关ZK 转换开关TK 同期开关STK手动同期开关
HA 合闸按钮FA 复归按钮YA 试验按钮QA 启动按钮
XD 信号灯BD 白色信号灯LD 绿色信号灯HD 红色信号灯
线号编制：标号一般采用数字或数字与文字组合。它表明了回路的性质和用途（通称回路号）2.1标号方法：
2.1.1用三位或三位以下数字组成，要标明相别或某些主要特征时，可在数字前（后）增加文字。
2.1.2按等电位原则，连于一点的所有导线，为同一标号。
2.1.3电气设备的触点线圈电阻、电容等元件所间隔线段视为不同线段，给予不同标号，对于接线图中不经端子屏内接线的同路可不给标号。
2.2标号原则：
2.2.1不同用途不同范围。
00~099 100~599 控制和保护用
601~699 励磁回路用
控制和保护回路用数字标号
以熔断器分组：101~199
201~299 正奇负隅
301~399
2.2.2对于某些特定回路给予专用标号：101 102 105 135 A411 A630
变电站二次图纸识图方法 会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 一、二次识图须准备的相关知识 1、常用的概念说明 接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。 原理接线图：用以表示测量表计、控制信号、保护和自动装 置的工作原理。原理图反映的整个装置（回路）的完整概念，
主要用于了解装置、回路的动作原理。在原理图中，各元件是 整块形式，与一次接线有关部分划在一起，并由电流回路或电 压回路联系起来。但图中无端子编号、各回路交叉，实际使用 常干不便。 展开图：是另一种方式构成的接线图，各元件被分成若干部 分。元件的线圈、触点分散在交流回路和直流回路中。在展开 图中依电流通过的方向，画出按钮、触点、线圈和它们端子编 号，由左至右，由上到下排列起来，最后构成完整的展开图。 在图的右侧还有文字说明回路的作用。特点是条理清晰，非常 方便对回路的逐一分析与检查。常见的展开图有电流、电压回 路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上 全部设备的安装位置，并指明各设备在整个屏中的设备编号。 用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编 号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明 各设备在整个屏中的设备编号。用于了解一个屏设备的布置情 况（安装位置、设备型号和设备的编号）。 安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安 装接线图。图中每个设备都有按一定顺序的编号、代号，设备的 接线端子（柱）也有标号，此标号完全与产品的实际位置对 应。每个接线端子还注明有连接的去向。

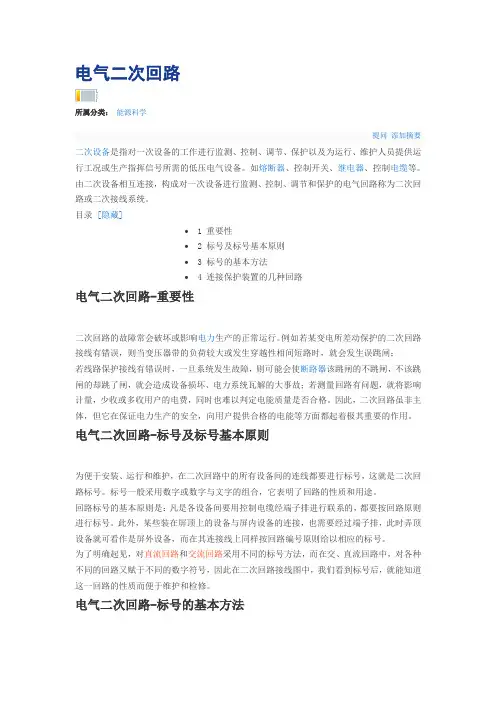

电气二次回路 所属分类：能源科学 提问添加摘要二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。 目录[隐藏] ? 1 重要性 ? 2 标号及标号基本原则 ? 3 标号的基本方法 ? 4 连接保护装置的几种回路 电气二次回路-重要性 二次回路的故障常会破坏或影响电力生产的正常运行。例如若某变电所差动保护的二次回路接线有错误，则当变压器带的负荷较大或发生穿越性相间短路时，就会发生误跳闸； 若线路保护接线有错误时，一旦系统发生故障，则可能会使断路器该跳闸的不跳闸，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难以判定电能质量是否合格。因此，二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面都起着极其重要的作用。电气二次回路-标号及标号基本原则 为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字与文字的组合，它表明了回路的性质和用途。 回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时弄顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。 为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。 电气二次回路-标号的基本方法
二次回路识图技巧 一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。 由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。 电气图中的文字说明和设备元件明细表总称技术说明。文章说明标注电路的某些要点，安装要求及注意事项。主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。元件明细表列出电路中元件代号、名称、型号、符号、规格等。元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。 标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。 1.1图纸的一般规定 图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。阅读电气工程图必须首先了解这些规定。 1.图幅分区 由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4，其尺寸见表1。 当需要较长的图纸时，应采用表2所规定的幅面。 下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基
表2 较长图纸的实际幅面 幅面代号A3×3A3×4A4×3A4×4A4×5尺寸 420×891420×1189297×630297×841297×1051（B×L） 图1.1 （a）留有装订边的A3图框 图1.1 (b) 不留装订边的A3图框 为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。见下图1.2。
二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 绿色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池 66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管 67 FM 蜂鸣器97 Z 整流器 68 KM 控制回路小母线98 DS 电磁铁 69 DO 电笛99 R 电阻 70 RKM 弱电控制回路电源小母线100 LP 连接片
序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA
断路器控制回路图 控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。这里以某变电站控制回路图为例，简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明： 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法（图1）。 图1 A相合闸回路 先来看图上的两种端子： 是箱端子，位于保护装置后侧， 是屏端子，一般位于保护屏后两侧，固定在保护屏上。 图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。 跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，
通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。 图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回，1TBJa 的电压线圈失电为止，1TBJa继电器复归。使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸（图2）。
电气图纸中的常见符号 一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架
1 / 17 金属线槽MR-钢索M- CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋电缆沟TC-暗敷在梁内BC-暗敷在柱内CLC-暗敷在墙内WC-沿天棚顶敷设CE-暗敷在天棚顶内CC- SCE-吊顶内敷设F-地板及地坪下沿钢索SR-沿屋架，梁BE-沿墙明敷WE-三，灯具安装方式的表示CS-链吊管吊DS-2 / 17 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 3 / 17 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3
电气二次回路线号标注原则 一、线号标注一般采用数字或数字和文字的组合，它表明了回路的性质和用途。 二、回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。 三、为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。 四、二次回路标号的基本方法 用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。 按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。 电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。 常见交流控制回路中，以主要压降元(部)件(如线圈、绕组、电阻等)为界，左边以奇数起编，如：1、3、5......或11、13、15......；右边以偶数起编，如：2、4、6......或 12、14、16......。 五、直流回路的标号细则 对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l 一599，励磁回路用601～699。 控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301―399，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，142，140。 信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。 开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。
二次图纸识图与标号知识 会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 第2小节二次识图须准备的相关知识 2.1 常用的概念说明 接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有 足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉，实际使用非常不便。展开图：是另一种方式构成的接线图，各元件被分成若干部分。元件的线圈、触点分散在交流回路和直流回路中。在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。在图的右侧还有文字说明回路的作用。特点是条理清晰，非常方便对回路的逐一分析与检查。常见的展开图有电流、电压回路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。分屏前布置图、屏后布置图。平面布置图：
电气二次回路常见符号及标号方法 常见的文字标号 LH（CT/CURRENT TRANSFORMER）电流互感器 YH（PT/POTERTIAL TRANSFORMER）电压互感器 HC 合闸接触器HQ 合闸线圈TQ 跳闸线圈 LJ 电流继电器YJ 电压继电器SJ 时间继电器 XJ 信号继电器TJJ 同步检查继电器WSJ 瓦斯继电器 HWJ 合闸位置继电器TWJ 跳闸位置继电器ZCH 重合闸继电器 XMJ 冲击继电器BCJ 保护出口继电器TBJ 跳跃闭锁继电器 JJ 监察继电器RJ 热继电器SGJ 闪光继电器 A 电流表V 电压表W 功率表WH 有功功率表 VARH 无功功率表S 整步表HZ 频率表COSφ 功率因数表 KK 控制开关ZK 转换开关TK 同期开关STK手动同期开关 HA 合闸按钮FA 复归按钮YA 试验按钮QA 启动按钮 XD 信号灯BD 白色信号灯LD 绿色信号灯HD 红色信号灯 线号编制：标号一般采用数字或数字与文字组合。它表明了回路的性质和用途（通称回路号）2.1标号方法： 2.1.1用三位或三位以下数字组成，要标明相别或某些主要特征时，可在数字前（后）增加文字。 2.1.2按等电位原则，连于一点的所有导线，为同一标号。 2.1.3电气设备的触点线圈电阻、电容等元件所间隔线段视为不同线段，给予不同标号，对于接线图中不经端子屏内接线的同路可不给标号。 2.2标号原则： 2.2.1不同用途不同范围。 00~099 100~599 控制和保护用 601~699 励磁回路用 控制和保护回路用数字标号 以熔断器分组：101~199 201~299 正奇负隅 301~399 2.2.2对于某些特定回路给予专用标号：101 102 105 135 A411 A630
1. 二次回路符号名称 M 电动机 YH 电压互感器 LH 电流互感器 DL 断路器 ZKK ME型断路器 V 电压表 A 电流表 W 有功表 F 频率表 DHJ 电动机综合保护装置 LJ 电流继电器 LDJ 零序电流继电器 G 隔离开关 KK 控制开关 TA 跳闸按钮 HA 合闸按钮 SA 事故按钮 DC 直流电源 AC 交流电源 C 接触器 RJ 热继电器（热偶） RD 熔断器 HD 红灯 LD 绿灯 HD 黄灯 BD 白灯 ±HM 合闸电源小母线 ±KM 控制电源小母线 （＋）SM 闪光电源小母线 SYM 事故报警小母线 YBM 预告信号小母线 FM 信号电源小母线 DBM 低电压保护小母线 PM 掉牌未复归 YMa、b、c 电压小母线（YMb为公用小母线） ±I 直流主母线 XM 信号小母线 THM 同期装置合闸脉冲小母线 TBM 同期闭锁小母线 TQMa 待并系统同期小母线 TQMa/ 运行系统同期小母线
DBM 低电压保护小母线 HJD 6KV母线PT小车滑动接点 ZDK ME型开关终端 NK 钮子开关 RZ 热线轴 1STK 手动准同期开关 2STK 自动准同期开关 TK 同期开关 BK 、LK 联锁开关 TJJ 同期检查继电器 ZJ中间继电器 R电阻 HQ、HC合闸线圈 TQ 跳闸线圈 HJ、SHJ 合闸继电器 TJ、STJ 跳闸继电器 FT 分励脱扣器 QHA、QHB、QHC 220KV断路器A、B、C相合闸线圈 QTA、QTB、QTC 220KV断路器A、B、C相跳闸线圈（脚标1为第一跳闸线圈，脚标2为第二跳闸线圈） FA、FB、FC 220KV断路器辅助接点 MDJ 氮气压力继电器 YLJ 液压油压力继电器 TWJ 跳闸位置继电器 HWJ 合闸位置继电器 TBJ 跳闸闭锁继电器（防跳继电器） WZJ 位置中间继电器 WSJ 瓦斯继电器 WJ 温度继电器 XJ 信号继电器 XJJ 接地信号继电器 YSF 压力释放继电器 BCJ 保护出口继电器 QP 保护切片 LP 保护连片（压板） SJ 时间继电器 YJ 电压继电器 YZJ 低电压继电器 SWJ 双位继电器 LJ电流继电器 LJ0 、LDJ零序电流继电器 FLJ 负序电流继电器 CJ 差动继电器 BSJ 闭锁继电器
二次回路识图方法 常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（又称背面接线图）、盘面布置图。 （1)、看图：A、"先看一次，后看二次"。一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。 B、"看完交流，看直流"。指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。一般交流回路较简单。 C、"交流看电源、直流找线圈"。指交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。 D、"线圈对应查触头，触头连成一条线"。指找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成二次回路预先设置的逻辑功能。 E、"上下左右顺序看，屏外设备接着连"。主要针对展开图、端子排图及屏后设备安装图。原则上由上向下、由左向右看，同时结合屏外的设备一起看。 （2)、原理图：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。 A、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。 B、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。 C、缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。 （3）、展开图：展开图和原理图是同一接线的两种表达方式。"直观性好" A、将二次回路的设备展开表示，分成交流电流、交流电压回路，直流回路，信号回路。 B、将不同的设备按电路要求连接，形成各自独立的电路。 C、同一设备（电器元件）的线圈、触点，采用相同的文字符号表示，同类设备较多时，采用数字序号。 D、展开图的右侧以文字说明回路的用途。 E、展开图中所有元器件的触点都以常态表示，即没有发生动作。 （4)、安装接线图（屏背面接线图）：以展开图、屏面布置图、端子排图为依据。（由制造厂绘制） A、屏背面展开图---以屏的结构在安装接线图上展开为平面图来表示。屏背面部分装设仪表、控制开关、信号设备和继电器；屏侧面装设端子排；屏顶的背面或侧面装设小母线、熔断器、附加电阻、小刀开关、警铃、蜂鸣器等。 B、屏上设备布置的一般规定---最上为继电器，中为中间继电器，时间继电器，下部为经常需要调试的继电器（方向、差动、重合闸等），最下面为信号继电器，连接片以及光字牌，信号灯，按钮，控制开关等。 C、保护和控制屏面图上的二次设备，均按照由左向右、自上而下的顺序编号，并标出文字
电气图纸中的常见符号 一下就是我收集的电气设计施工图中常用线路敷设方式: SR: 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设 ACE:在能进入人的吊顶内敷设 BC: 暗敷设在梁内 CLC:暗敷设在柱内 WC: 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内 FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一,导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二,导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架,梁
WE-沿墙明敷 三,灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽:SR 沿屋架或跨屋架:BE 沿柱或跨柱:CLE 穿焊接钢管敷设:SC 穿电线管敷设:MT 穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT 金属线槽敷设:MR 塑料线槽敷设:PR 用钢索敷设:M 穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB 电缆沟敷设:TC 导线敷设部位的标注 沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC 沿或跨柱敷设:AC 暗敷设在柱内:CLC 沿墙面敷设:WS 暗敷设在墙内:WC 沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE 地板或地面下敷设:FC HSM8-63C/3P DTQ30-32/2P 这两个应该就是两种塑壳断路器的型号,
基本知识 讲课内容： 1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置） 2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线） 3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现 讲课要求：1、了解二次回路的基本知识 2、掌握继电保护的基础知识 3、针对讲课内容出相应的习题，10道左右 二次回路基本知识 一、二次回路内容 变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。 变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。 一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。 由变配电所一次设备组成的整体称为变配电所一次部分。 二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。 由变配电所二次设备组成的整体称为变配电所二次部分。 一次回路又称为一次接线是将一次设备相互连接而形成的电路。 二次回路又称为二次接线是将二次设备相互连接而形成的电路。包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。 二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。 二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、

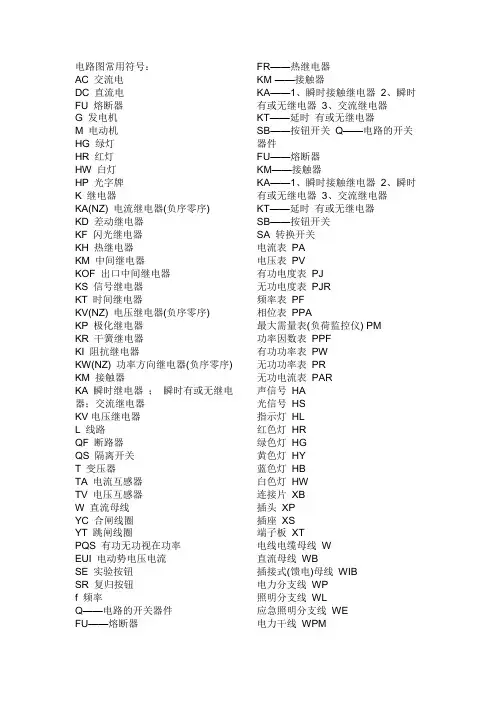

电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流
SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS

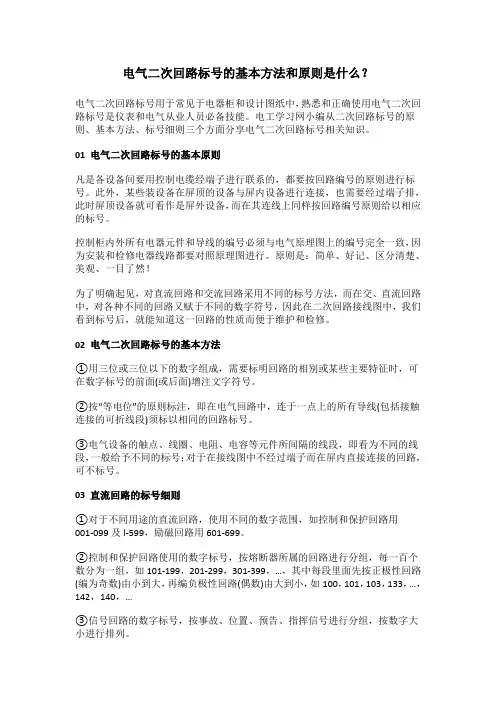

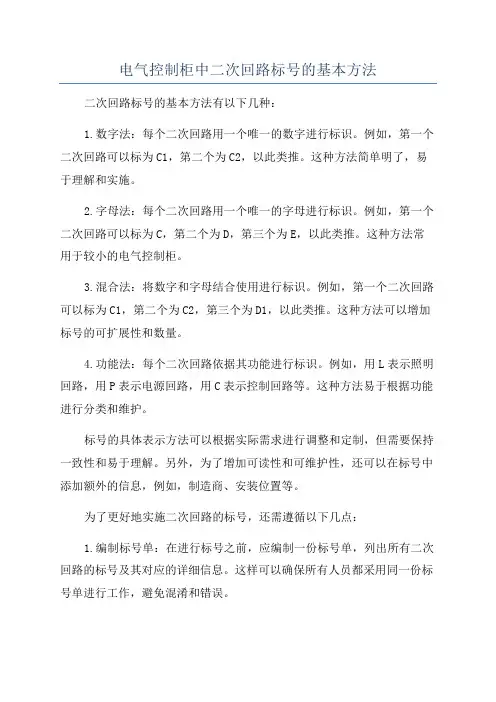

二次回路编号规则 为便于安装，运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路的标号。标号一般采用数字或数字和文字的组合，他表明了回路的性质和用途。 回路标号的基本原则：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。 为了明确起见，对于直流回路和交流回路采用不同的标号方法，而在交直流回路中，对各种不同的回路赋予不同的数字标号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。 二次回路的标号的基本方法是什么 （1）.用三位或三位以下的数字组成，需要表明回路的相别或某些主要特征室，可在数字标号的前面或后面增注文字符号。 （2）.按“等电位”的原则标注，即在电气回路中，连接于一点上的所有导线，（包括接触连接的可折线段）须表明以相同的回路编号。
