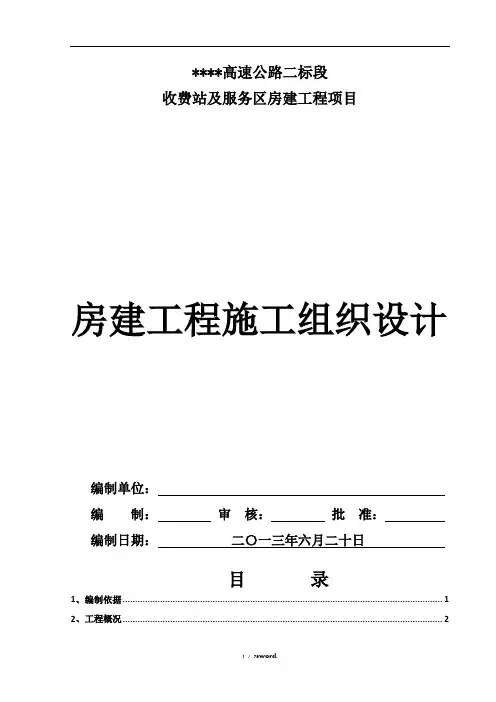

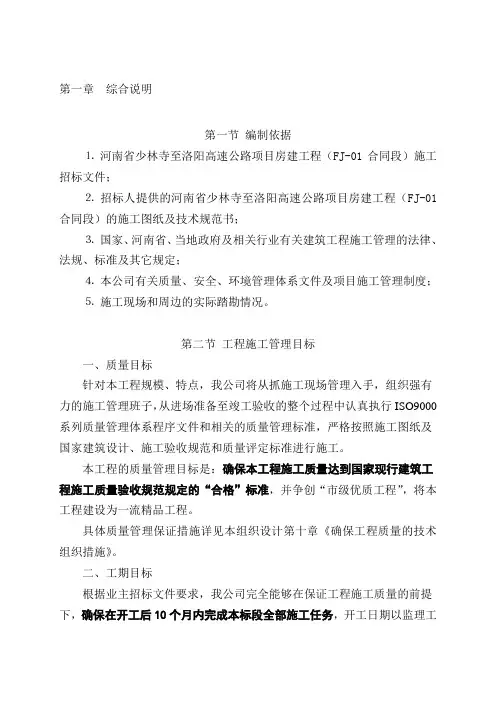

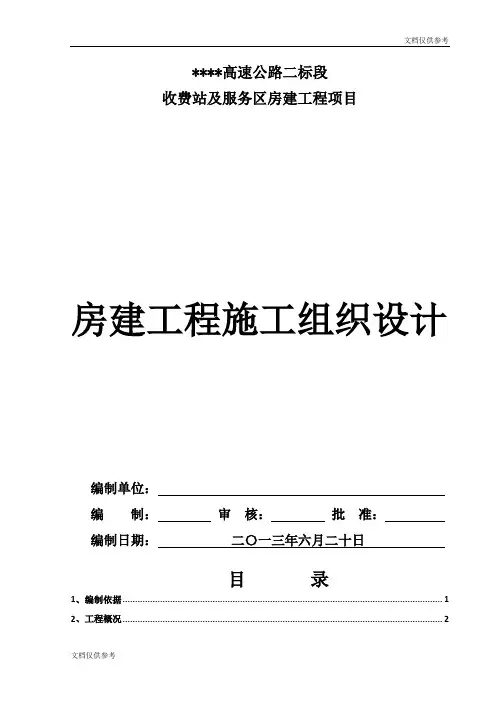

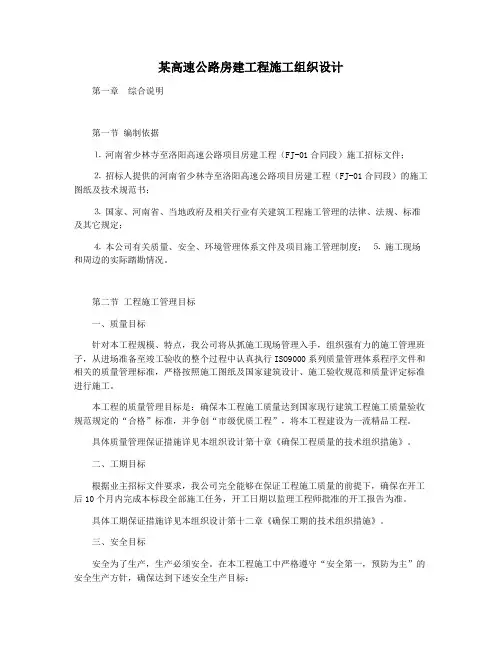

****高速公路二标段
收费站及服务区房建工程项目
房建工程施工组织设计
编制单位：
编制：审核：批准：
编制日期：二〇一三年六月二十日
目录
1、编制依据 1
2、工程概况 2
3、施工部署 4
4、施工准备工作6
4.1、技术准备工作 6
4.2、现场准备工作6
5、土建工程主要分部分项工程施工方法7
5.1、施工测量控制7
5.2、土方工程施工方法9
5.3、模板工程施工方法10
5.4、钢筋工程施工方法13
5.5、混凝土工程施工方法 24
5.6、脚手架工程施工方法 32
5.7、砌体工程施工方法34
5.8、楼地面工程施工方法 38
5.9、地下防水工程施工方法40
5.10、屋面工程施工方法41
5.11、抹灰工程施工方法42
5.12、门窗工程施工方法44
5.13、涂料工程施工方法47
5.14、吊顶工程施工方法49
6、施工技术组织措施51
6.1、工期目标及保证措施 51
6.2、质量目标及保证措施 52
6.3、治理质量通病措施59
6.4、安全文明施工措施60
6.5、安装与土建专业配合措施64
6.6、冬雨期施工措施65
6.7、降低工程造价措施66
6.8、降低环境污染措施68
6.9、施工总平面布置原则及依据68
7、现代化管理及新技术应用69
7.1、现代化管理方法69
7.2、新技术应用69
8、与建设、监理、设计单位配合措施70
9、成品保护措施71
9.1、成品保护技术措施71
9.2、各分部成品保护措施 72-74
附件一：质量保证体系框图
附件二：项目部管理人员名单及专业分工
附件三：主要阶段劳动力计划表
附件四：进度计划表
附件五：施工总平面布置图
***高速公路二合同段房建工程施工组织设计1．编制依据
1.1 投标文件。
1.2 《项目管理目标责任书》、《作业指导书》。
1.3 工程项目的施工图。
1.4 施工合同、现场情况及相关文件。
1.5 国家现行有关规范、标准及省市有关规定，企业技术标准及管理标准
２．工程概况
2.1 建设概况
建设单位：***高速公路建设指挥部；设计单位：***建筑设计事务所；监理
单位：**监理有限公司；施工单位：***集团有限公司。
工程概况介绍：**房建项目分三个收费站、一个服务区共15238m2，均为框
架结构，共14个单体建筑，三个收费岛，三个收费大棚（球形节点钢构）。其中：
***收费站包括监控楼（1542.5m2）、车库（175 m2）、锅炉水泵房（352.2 m2）；***服务区包括南北区服务楼（5216.6 m2）、南北汽修间（631.3 m2）、锅炉水泵
房（352.2 m2）；***收费站包括监控楼、路政用房（1860.2 m2）、养护工区综合
楼（1788.7 m2）、养护工区车库（666.3 m2）、锅炉水泵房（352.2 m2）；***收
费站包括监控楼（1542.5m2）、车库（175 m2）、锅炉水泵房（352.2 m2）。以上房建单体结构类型均为框架结构；基础类型包括独立、条形钢筋砼基础、筏板基础。
2.2 建筑特征
2.2.1 建筑构造
2.2.1.1基础及主体
基础：条形、独立钢筋砼基础，砼标号C40、C35。主体：①框架钢筋砼柱、梁、板、楼梯均为C30；钢筋为HRB400；②构造柱、水平系梁、过量均为C25；钢
筋为HRB335、HPB300。
2.2.1.1 墙体
±0.000以下为MU15的增压粉煤灰砖，砂浆为M7.5水泥砂浆；地上为加气混
凝土砌块。±0.000以上为MU15的陶粒砼空心砌块，容重≤8.0KN/m3，砂浆为
M7.5混合砂浆。
2.2.1.2 屋面
屋面为非上人屋面，有组织排水，屋面防水层为两道SBS改性沥青卷材防水。
2.2.1.3 内外墙面
外墙为薄抹灰挤塑板保温墙面，玻璃纤格网抗裂砂浆抹灰，刷外墙丙烯酸涂料。内墙分为涂料、面砖墙面。
2.2.1.4 楼地面
楼地面分为陶瓷地板砖、水泥地面及抗静电地板；台阶坡道为花岗岩；散
水为水泥砂浆砼散水。
2.2.1.5 顶棚
顶棚分为涂料顶棚、轻钢龙骨防潮石膏板、矿棉板及穿孔铝板等吊顶。
2.3 结构特征
2.3.1 本工程建筑结构的安全等级为二级；基础设计等级为丙级；设防烈度：服务楼、监控楼为8级（乙类），其他单体建筑为7 度（丙类），设计地震第二组；耐火等级为不低于二级；，建筑屋面防水等级为二级；建筑耐久年限为50 年。
2.4 原始场地特征
现场较宽阔，一间房、三道班收费站厂区需挖方，三岔口服务区及收费站需
填方，无临时道路，无施工用临时水电。需要通便道，发电机提供临电，使用用
水采用水车拉送。
2.5 施工条件
现场“三通一平”
(1)现场平整
***服务区及收费站表面土层为松散的风积沙，需清表后换填天然级配砂砾整平碾压。一间房、三道班收费站原始地面高于场区设计高程，整个场区需挖土弃方后平整
(2)入场道路
场外无正式道路，需向G314国道换填天然级配砂砾修筑便道后方能满足运输要求。
(3)场内临时道路
根据施工总平面布置图分析，场内换填后能够满足材料进场就位、场内材料运输、机械、人员的交通等需求。
(4)施工临时用水
考虑到在建的收费站及服务区位置距城镇较远，没有市政自来水供应，地下
水又不能满足施工用水指标要求，我公司在阿喀高速公路沿线建了4个净化水站，用两辆水罐车拉净化水供应房建现场的施工及生活用水。，在用水高峰期时，根
据施工部位需水量的实际情况，随时增加水罐车的数量，确保施工用水的及时供应。
(5)施工临时用电
目前外电尚未接入，临电考虑用发电机发电，施工现场临时用电可分为施工机械用电和照明用电两大类。按经验选用BX 型铜芯橡皮100mm2 导线，除三岔口服务区配置150KW的发电机以外，其它三个收费站各配置一台100KW 发电机即可。
(6)现场排水
在生活区设置排水明沟，将生活废水排至围墙以外；雨水外排按照场区找坡排水考虑。
目前临建、水、电、场区内外道路已完成，已基本具备开工条件。钢筋及模
板加工机具、临时用电布设、垂直运输机械已完备，具体位置详见施工平面布置图。
3．施工部署
3.1 施工组织机构设置和项目管理人员组成
3.1.1 项目部质量保证体系框图（见附图一）
3.1.2 项目部管理人员名单及专业分工如下：（见附图二）
3.2 施工力量安排
根据施工进度合理安排各工种劳动力，安装与土建密切配合，主要阶段主要
劳力计划见附图三《主要阶段劳动力计划表》。
3.3 施工区段划分
根据施工的需要，四个片区由两个施工队作业，一间房收费站、三岔口服务
区由房建一队施工；三岔口收费站、三道班收费站由房建二队施工。各区的施工
流水段以各单体工程划分。
3.4 施工顺序
3.4.1 基础部分：定位放线→ 挖土→验槽→基底换填→ 垫层→基础→±0.000以下砖砌体→砌体抹灰→基础防腐处理→基础分部验收→回填。
3.4.2 主体、装饰部分：框架主体→砌体封闭→预留预埋和安装→屋面→内外墙
抹灰→门窗安装→楼地面→外墙保温→内外装饰→安装工程→竣工清理。
3.5 施工重点
本工程施工重点是框架主体的砼及钢筋、蓄水池抗渗混凝土工程、泵房及水
池防水施工、屋面、卫生间防水、室内中级装修、场区管线的施工布设等。
3.6 机械设备配置
土方施工阶段配置反铲式挖掘机2台、装载机4台、压路机4台、自卸车8台、
平地机2台、洒水车2台。主体施工阶段设2 台汽车吊、砼罐车8台、砼泵送车2台；电脑数控调直切筋机（GT5-14型9代A）、钢筋弯曲机（GW40）、钢筋切断机
（GJ-40型）、全自动钢筋箍筋弯曲机（GF-20型）各4套，钢筋直螺纹录肋滚丝
机（HGS-40B）2台，电焊机8台；砂浆搅拌机4台，现场另设集中搅拌机组JS1000 及BP800C 配套电子计量配料器两组。
3.7 材料供应与管理措施
3.7.1 由技术人员确定材料的种类、数量，材料员负责采购。
3.7.2 现场材料及加工件的堆放、储备位置见平面布置图。
3.7.3 现场的材料按计划、进度实行收、管、发制度。
3.7.4 库内、场内的各种材料按规格，型号分类堆放整齐。
3.7.5 加强管理，防止材料的浪费、丢失。废料、下脚料等及时回收。
4．施工准备工作
4.1 技术准备工作
4.1.1 由该项目工程师组织施工技术人员认真学习领会施工图纸，了解设计
意图，发现问题，纳入图纸会审。
4.1.2 制定切实可行的施工方案，并做好各分部分项工程的技术交底，报建
设单位、监理审批。
4.1.3 做好定位放线，并经规划、设计、建设单位、监理部门验收。
4.1.4 准备施工需要的技术资料、图集、规范，施工技术人员必须熟悉施工
规范，制定现场施工管理制度。
4.1.7仪器和工具
本工程测量仪器采用校核合格并在有效检验周期内的2 台GTS-311 全站仪、
4台光学J2 经纬仪、4台DS2 水准仪。
4.2 现场准备工作
4.2.1 场地及道路
场外道路分别从G314国道、在建高速公路便道采用天然级配砂砾铺筑便道至
房建施工场区。场内按平面布置图的位置，修筑施工临时道路，道路两边设排水沟，表面采用混凝土进行硬化。场地四周按文明工地标准进行围挡。
5．土建工程主要分部分项工程施工方法
5.1 施工测量控制
5.1.1各房建单体根据设计总图给据的轴线交点坐标，采用GPS定位。在每个
单体附近分别设置水准控制基准点，用水准仪从高速公路就近高程控制点引测。
5.1.2 高程测量和垂直度控制
基础施工：采用塔尺将水准点标高引测到基底。基底设控制标高桩，将标高
在控制桩上用墨线标示清楚。
主体施工：根据原有的控制点，利用水准仪、塔尺、钢尺传递至各个楼层上，以控制各层的标高。每层利用水准仪往返测量与基准点校核，将测量误差控制在
允许的范围之内。
5.1.3 水平距离测量
在用钢尺对位置点进行测量时，用水准仪协助控制尺子两端的水平，拉尺用
力应一致、均匀。距离测量均采用来回两次拉尺的方法，用两次排尺的平均值消
除人为误差。
5.1.4 误差要求
根据GB50026-93《工程测量规范》要求，轴线竖向投测和标高竖向传递允许
误差为：轴线位移＜3mm；混凝土柱垂直度允许偏差＜3mm；层高测量允许偏差＜
3mm。
5.1.5 沉降观测
5.1.5.1 水准基点的布设
5.1.5.1.1 现场每个单体对角设2个水准基点，片区组成水准网，对水准基
点定期进行高程检测并做好记录。
5.1.5.1.2 由于沉降观测要在竣工以后仍须进行，所以水准基点的布设要放
在不受震动或影响施工的部位。
5.1.5.1.3 为防止水准基点受冻胀的影响，水准基点的埋设深度不小于1m。
5.1.5.1.4 水准基点与观测点距离不得超过100m，以保证观测的精度。
5.1.5.2 观测点的埋设
5.1.5.2.1 观测点的埋设严格按设计进行施工。
5.1.5.2.2 观测点与柱面应有30-40mm 的空隙，以便于放置水准尺。
5.1.5.2.3 钢筋埋入柱内的长度应大于露出的部分，以保证点位的稳定。
5.1.5.3 沉降观测
5.1.5.3.1 观测的次数：首层完后观测一次，以后每完一层观测一次，主体结构完成以后每月一次，竣工验收后每季度一次，竣工一年以后每半年一次，直至沉降稳定为止（稳定标准为半年沉降量不超过2mm）。但是遇到下列情况时要加测一次。
（1）在春节前后各观测一次；
（2）建筑物周围大量积水及暴雨后进行加测一次。
5.1.5.3.2 观测工作：为了保证观测成果的正确性，安排如下：
（1）固定人员观测和整理成果；（2）使用固定的水准尺及水准仪；（3）使用固定的水准点；（4）按固定的日期、方法及路线进行观测。
5.1.5.3.3 沉降观测的精度和成果的整理：
（1）沉降观测点相对于后视点高差测定的容差为±1mm。（2）每次观测结束后，检查记录进行计算，并进行误差分配，然后将观测高程列入沉降观测成果表中，计算相邻两次观测之间的沉降量。（3）对于曲线中出现的异常的情况，认真查找原因，排除测量本身的误差、基准点不牢固等因素的影响。及时通知设计等有关部门进行处理。
5.2 土方工程
5.2.1 土方开挖
5.2.1.1 开挖形式
挖土采用机械挖土，机械采用两台WY100 反铲挖掘机，8 辆自卸汽车。
5.2.1.2 开挖方法
为保证基础换填满足设计压实度，采用满堂开挖，压路机碾压。
5.2.1.3 开挖顺序
挖土按先深后浅、先大后小的顺序开挖。
5.2.1.4 基坑护坡和排水
基坑开挖采用自然放坡，放坡系数为1：0.75。边坡顶部设挡水土坝，基坑底部设排水沟集水井，为雨后排水做好准备，泵房及水池深基坑坡顶周边设置护栏。
5.2.1.5 人工清槽
在基坑底设计标高以上留置30cm 厚的土层由人工清理。
5.2.1.6 验槽
人工清槽完后及时通知建设单位、监理、设计、勘察部门验槽。
5.2.2 基底换填
根据设计图纸要求，三岔口服务区、三岔口收费站基础需要换填，换填深度
除服务楼、监控楼为1.5米外，其他单体换填深度均为1米；换填材料采用天然级
配砂砾。
（1）换填前，将基坑内的风积沙、杂物等清除干净；（2）换填料分层铺摊。每层铺土的厚度为200～300mm；（3）换填料每层压实后，按规范进行环刀取样，测出土的干密度，达到设计压实度0.97要求后，再进行上一层换填料铺碾。
5.2.3土方回填
工序同5.2.2
5.3 模板工程
5.3.1 模板方案设计：
（1）基础、泵房及水池墙、柱用组合钢模板，基础梁及地框梁板用胶合板
模板；（2）地上工程柱、墙、梁、板全部采用胶合板模板。
5.3.2 支撑系统
支撑系统采用钢管扣件式脚手架。
5.3.3 主要模板施工方法
5.3.3.1概述
本工程模板施工框架柱施工主要采用钢模板，梁、板模板主要采用20mm 厚胶合板，钢木混合支撑。为了保证质量和施工进度，为本工程配备1000m2 钢模板，5000m2 的胶合板，250t φ48 钢管（含脚手架用料）。
5.3.3.2 垫层及基础混凝土模板
选用100mm 、200mm宽钢模板，不合模数部分用50mm×100mm 、50mm×200mm
方木拼接，利用钢管及短钢筋头加固。钢模横向拼接，用U 型卡双向卡接。钢模
转角处设50mm×50mm 方木连接。沿模板背面，用12 号钢丝绑6m 长钢管，顺平
模板。使模板板面与垫层设计边线保持一致。模板内侧用Φ16～Φ20 钢筋打入
地下，保证模板不向内倾斜，每块模板支撑点不少于1 处。模板侧面的插销孔内，用Φ12 钢筋穿入，并打入地下，防止模板外胀。并将Φ12 钢筋制成“┓”形，
以保证混凝土浇筑时模板不向上鼓起。模板底标高用1︰3 水泥砂浆找平，保证
模板上平与垫层、基础坡脚混凝土表面高度一致。
5.3.3.3基础梁混凝土模板
采用胶合板木方横拼，双向钢管加固。梁中设对拉片间距＠≤600mm。模板底支撑于定位钢筋上。竖向钢管及斜撑间距≤600mm，横向钢管间距≤1000mm。整个基础的加固钢管应连成整体。
5.3.3.4 主体梁板模板
（1）梁板采用胶合板，支撑方法采用满堂脚手架，梁底脚手架立杆间距为
800mm，平板处立杆间距为1000mm。
（2）梁板模的配制：梁底模采用3.5cm 长的钉子将1.2cm 厚胶合板固定在
10cm×8cm 通长方木上制作而成，侧模采用3.5cm 长的钉子，将胶合板固定在
6cm×8cm 通长方木上制作而成。板模板可直接将胶合板铺钉在10cm×8cm 方木
格栅上，格栅间距50cm。
（3）梁板模板安装：首先按照梁底标高在梁底扎水平大横杆，在大横杆上扎
梁底支撑小横杆，小横杆间距50~80cm，然后在小横杆上铺梁底模板，校核梁底
模板位置后，用钢管卡子卡牢，然后支设梁侧模板，穿对拉螺栓加固。梁侧模加
固好后即可开始板模板的支设，首先根据板底标高扎板底水平杆，铺8×10cm 方
木搁栅，用12 号钢丝将方木搁栅扎牢。然后在搁栅上铺钉胶合板，板缝采用胶
带纸粘贴，防止砼漏浆。
（4）框架梁、次梁模板安装顺序：
复核轴线、梁底标高位置→支梁底模（按设计规范要求起拱）→绑扎钢筋→
支梁侧模→复核梁模尺寸及位置→相邻梁板连接固定。
（5）当梁高小于500mm 时，梁侧模可用水平钢管顶撑，同时用一部分短钢管
做斜支撑，当梁高大于500mm 时，增加ф14 对拉螺栓固定。
5.3.3.3 柱、墙模板
1）柱断面长边50～60cm 的柱子采用10cm×10cm 方木柱箍加固， 60cm 一道，另外需设ф14 对拉螺栓加强。柱断面长边60～80cm 的柱子仍采用
10cm×10cm 方木柱箍加固，每50cm一道，均加设ф14 对拉螺栓。
（1）柱模板的安装顺序是：安装前检查→柱模板安装→检查对角线长度差→
安装对拉螺栓→检查校正→整体固定。
（2）安装前要检查模板底部混凝土面是否平整，若不平整应先在模板下口处
铺一层水泥砂浆10~20mm 厚，以免浇筑混凝土时漏浆而造成烂根。
（3）墙体模板采用大模板，设等距600×600ф14 对拉螺栓。
5.3.3.4 梁柱接头等异形结构模板施工
梁、柱接头、挑檐板、弧形梁等均制作胶合板定型模板，使混凝土结构一次
成活，避免修凿、剔补。
5.3.3.5 楼梯模板施工
楼梯底模采用胶合板平铺在斜杆支架上，楼梯侧模及踏步模板采用异型木模，施工前先放大样，确定加固方案。
5.3.4 模板拆除
拆除模板时混凝土强度应达到以下要求：
（1）不承受混凝土重力的侧模板（如柱、墙、独立基础），其混凝土强度应
在其表面及棱角不致因拆模而受损坏时方可拆模。
（2）承重模板应在混凝土强度达到下表所规定的强度时拆模
注：表中所指混凝土强度根据同条件养护试块确定。
5.3.5 模板其他几点技术管理措施
（1）混凝土浇筑前认真复核模板位置，复核柱墙模板垂直度和平整度及梁板
标高，检查预留孔洞、预埋铁件位置及尺寸是否正确，模板支撑是否牢固，接缝
是否严密。
（2）所有模板在使用前都要涂刷隔离剂，模板接缝处采用泡沫单面不干胶胶
带密封，确保接缝处不漏浆。
（3）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时起拱高度宜为跨度的1/1000～3/1000。
（4）混凝土施工前，清除模板内部的全部垃圾、杂物。
（5）模板拆除实行报告制度，必须经项目经理同意后方可拆除。
（6）设专人利用全站仪挂大线、拉通尺等方法复验放线尺寸，复验混凝土浇
筑前的模板尺寸，预防和消除质量隐患。
5.4 钢筋工程
5.4.1 原材料要求
进场钢筋应具有出厂质量合格证明书原件，每捆（或盘）都应有标牌，进场
时分品种、规格、炉号分批检查，核对标志，检查外观，并按现行规范的规定抽
样做机械性能试验，合格后方可使用。
5.4.2 钢筋储存
根据钢筋型号及使用部位分批进场，进场钢筋和加工好的钢筋应根据钢筋的
牌号分类堆放，钢筋下面应铺垫枕木，做到“下垫上盖”，避免污垢或泥土的污
染及淋雨，防止钢筋生锈，做好钢筋原材料区、加工区、半成品区及钢筋规格型
号的标牌标识。
5.4.3 钢筋制作
5.4.3.1 钢筋配料
根据设计构件配筋图和图纸的说明及有关规范的要求，绘制出各种形状和规
格的单根钢筋简图，并计算出钢筋下料长度和根数。
5.4.3.2 钢筋除锈
直径ф6～8 的级钢筋借助冷拉调直同时除锈，直径ф10 以上的级钢筋使用
电动除锈机除锈。
5.4.3.3 钢筋调直
采用电脑数控调直切筋机调直钢筋，严禁采用卷扬机张拉调直。
5.4.3.4 钢筋制作方式
钢筋采用工地现场加工的制作方法。
5.4.3.5 钢筋切断
采用钢筋切断机，规格型号：GJ-40型。
5.4.3.6 钢筋弯曲
（1）弯曲设备：螺纹￠12～32的钢筋，采用型号为GW40型钢筋弯曲机弯曲；￠6～10的箍筋采用型号为GF-20型全自动钢筋箍筋弯曲机弯曲。
（2）弯曲质量要求：
钢筋尺寸和形状正确，平面上无翘曲现象。钢筋末段弯钩直径和长度必须
满足验收规范要求。钢筋弯点处不能有裂缝，二级钢筋不能二次弯曲。钢筋弯曲
成型的允许偏差为：钢筋全长±10mm，箍筋的边长为±5mm。
5.4.3.7 钢筋接头方式
水平级钢筋及直径ф12 以下的级钢筋采用绑扎搭接，直径ф12 以上的级钢
筋采用机械锥丝连接或电弧焊，水池筏板基础钢筋全部采用电弧焊接。采用电弧
焊时Ⅰ级钢筋采用E43型焊条，Ⅱ级钢筋用E50型焊条，Ⅲ级钢筋采用E55型焊条。框架柱￠16以上型号竖向钢筋必须采用机械锥丝连接，￠16以下型号竖向钢筋可
采用电渣压力焊或绑扎接头。
5.4.3.8锥螺纹连接
工艺流程：钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检查
5.4.3.8.1 钢筋下料:采用钢筋切断机切断，不得用气割下料。钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。
5.4.3.8.2 钢筋套丝：
（1）采用钢筋直螺纹录肋滚丝机（型号：HGS-40B）套丝，套丝机必须用水
溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。
（2）钢筋套丝质量必须用牙形规与卡规检查，钢筋的牙形必须与牙形规相吻合，其小端直径必须在卡规上标出的允许误差之内，锥螺纹丝扣完整牙数不得小
于表1的规定值。
锥螺纹丝扣完整牙数表1
填写检验记录。
（4）检查合格的钢筋锥螺纹，应立即将其一端拧上塑料保护帽，另一端按
规定的力矩值，用扭力扳手拧紧连接套。
5.4.3.8.3 接头单体试件试验：
（1）试件数量：每种规格接头，每300个为一批，不足300个也作为一批，
每批做3根试件。试件分施工试件与试验试件，试验试件在施工前送巴楚建设局
试验室做抗拉强度试验，合格后方可使用；施工试件是在施工期间按检验批抽检
后送检，该工作必须在钢筋隐蔽前完成。
（2）试件制作：施工作业之前，从施工现场截取工程用的钢筋长300mm若干根，接头单体试件长度不小于600mm。将其一头套成锥螺纹，用牙形规和卡规检
查锥螺纹丝头的加工质量。当其牙形与牙形规吻合，小端直径在卡规上标出的允
许误差之内，则判定锥螺纹丝头为合格品，然后再用锥螺纹塞规。检查同规格连
接套的加工质量。当连接套的大端边缘在锥螺纹塞规大端缺口范围内时，连接套
为合格品。
（3）接头的拧紧力矩值应符合表2的规定值。
接头的拧紧力矩值表2
①屈服强度实测值不小于钢筋的屈服强度标准值。
②抗拉强度实测值与钢筋屈服强度标准值的比值不小于1.35（异径钢筋接
头以小径钢筋强度为准）。
如有1根试件达不到上述要求值，应再取双倍试件试验。当全部试件合格后，方可进行连接施工。如仍有1根试件不合格，则判定该批连接件不合格，不准使用。
③由巴楚建设局试验室出据接头拉伸试验报告。
5.4.3.8.3 接头连接：
（1）连接套规格与钢筋规格必须一致。
（2）连接之前应检查钢筋锥螺纹及连接套锥螺纹是否完好无损。钢筋锥螺纹
丝头上如发现杂物或锈蚀，可用钢丝刷清除。
（3）将带有连接套的钢筋拧到待接钢筋上，然后按表2规定的力矩值，用力
矩扳手拧紧接头。当听到力矩扳手发出“卡塔”响声时，即达到接头的拧紧值。
连接水平钢筋时，必须先将钢筋托平对正用手拧进，再进行拧紧操作。
（4）连接完的接头必须立即用油漆作上标记，防止漏拧。
5.4.3.8.4质量检查：在钢筋连接生产中，操作工人应认真逐个检查接头的
外观质量，外露丝扣不得超过1个完整扣。如发现外露丝扣超过1个完整扣，应重
拧或查找原因及时消除。不能消除时，应报告有关技术人员作出处理。专职质量
检查人员要抽查接头的外观质量，并用力矩扳手抽检接头的拧紧力矩，并填写抽
检记录。发现不合格时应及时处理。
5.4.3.9 电渣压力焊连接
5.4.3.9.1 施焊操作要点
（1）引弧：通过操纵杆或操纵盒上的开关，接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。
（2）电弧过程：引燃电弧后，控制电压值。借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，焊剂不断熔化形成需要深度的渣池。
（3）电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。
（4）挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面接触，趁热排除熔渣和熔化金属。同时切断焊接电源。
（5）接头焊毕，应停歇20～30s后,回收焊剂和卸下焊接夹具。
5.4.3.9.2质量检查
在焊接生产中，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，切除接头重焊，切除接头时，切除热影响区的钢筋，即离焊缝中心约为1.1倍钢筋直径的长度范围内的部分。
5.4.3.9.3质量标准
（1）钢筋的品种和质量，必须符合设计要求和有关标准的规定。
检验方法：检查出厂质量证明书和试验报告单。
（2）钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
（3）电渣压力焊接头的力学性能检验必须合格。
力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。每一楼层同级别钢筋300接头为一批，不足300接头仍为一批。检验方法：检查焊接试件试验报告单。
(4)钢筋电渣压力焊接头应逐个进行外观检查，符合下列要求：
①焊包较均匀，突出部分最少高出钢筋表面4mm；②电极与钢筋接触处，无明显的烧伤缺陷；③接头处的弯折角不大于4°；④接头处的轴线偏移不超过0.1倍钢筋直径，亦不大于2mm。外观检查不合格的接头切除重焊。检验方法：目测和量测。
5.4.4 钢筋安装
5.4.4.1 绑扎钢丝：用20 号钢丝。
5.4.4.2 绑扎工序安排
柱子钢筋在支模前绑扎，墙的钢筋在支好一侧模板后绑扎，梁的钢筋在支好梁底模后绑扎，楼板的钢筋在支好的模板上绑扎。
5.4.4.3 绑扎接头位置
框架梁、联系梁接头位置，上筋位于跨中，下筋位于距支座1/3 跨度处。基
础梁钢筋上筋下筋钢筋搭接位置与之相反，按倒置的铰支梁考虑。受力钢筋的绑扎接头位置要错开，搭接长度内绑扎钢筋面积占受力筋总截面面积的比：受拉区≤25%，受压区≤50%。
5.4.4.4 钢筋保护层
钢筋骨架垫水泥砂浆垫块，厚度为设计要求的厚度。柱子和梁侧面采用塑料垫块，柱每边不小于两竖行，上下间距1000mm。楼板支座处的附加钢筋和悬挑构件的受力筋的保护层采用钢筋马凳控制，间距1000mm。
5.4.4.5 钢筋绑扎
（1）基础钢筋绑扎
筏基钢筋网片钢筋交叉点全部绑扎牢。绑扎时相邻绑扎点的钢丝扣要成八字形。
（2）框架柱钢筋绑扎
①套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。
②画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
③柱箍筋绑扎
（A）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，采用缠扣绑扎；（B）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎；（C）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固；（D）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。
（3）砼墙钢筋绑扎
锅炉水泵房地下水池及泵房的钢筋砼墙作为一个施工要点，钢筋绑扎要求如下：
①立2-4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。
②砼墙筋要逐点绑扎，双排钢筋之间设置拉筋或支撑筋，其纵横间距不大于600mm。
③剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
④砼墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计抗震要求。
⑤合模后对伸出的竖向钢筋进行修整，在搭接处绑一道横筋定位，浇筑混
凝土后再次调整以保证钢筋位置的准确。
（4）框架梁及单梁钢筋绑扎
①模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起
筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→
穿次梁上层纵向钢筋→按箍筋间距绑扎。
②模外绑扎（先在梁模板上口绑扎成型后再入模内）
画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵
筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按
箍筋间距绑扎→抽出横杆→落骨架于模板内。
③在梁侧模板上画出箍筋间距，摆放箍筋。
④先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；
隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求。
⑤框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固
长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长
度也要符合设计要求。
⑥绑梁上部纵向筋的箍筋，用套扣法绑扎。
⑦箍筋在叠合处的弯钩，在梁中交错绑扎，箍筋弯钩为135°，平直部分长
度为10d。
⑧梁端第一个箍筋设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋加密，其间距与加密区长度均符合设计要求。
⑨在主、次梁受力筋下绑塑料垫块，保证保护层的厚度。受力筋为双排时，
用短钢筋垫在两层钢筋之间，钢筋排距符合设计要求。
⑩梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，采用焊接接头，小于
22mm时，采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折
处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区内
级钢筋绑扎接头的末端应做弯钩（级钢筋可不做弯钩），搭接处在中心和两端扎牢。接头位置相互错开，当采用绑扎搭接接头时，任一区段内有接头的受力钢筋
截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。
（5）板钢筋绑扎
①清理模板上的杂物，用粉笔在模板上划好主筋，分布筋间距。
②按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔
等及时配合安装。
③绑扎板筋时用顺扣或八字扣，板两层筋之间须加钢筋马凳，以确保上部钢
筋的位置。负弯矩钢筋每个相交点均要绑扎。
（6）楼梯钢筋绑扎
①在楼梯底板上划主筋和分布筋的位置线。
②根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋。如有楼
梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。
③底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和
位置均要符合施工规范的规定。
5.4.4.6 严格控制钢筋的位置和间距
（1）为保证竖向续接钢筋的位置，在墙、柱、板的模板安装加固后，均应在
模板上口重新测设轴线，校正钢筋位置。
（2）柱筋绑扎时，先用全站仪配合铅锤、钢尺找出规矩后绑扎。
（3）墙的纵向钢筋可在模板上口加设30mm 的厚木条，保证钢筋不外移，同
时应在上部预留接头部位内外排各扎一根水平筋，并用单支箍筋（挂钩）将内外
排连结、点焊，以保证钢筋不内移。
（4）为保证梁内上下两层筋位置准确，下筋二层筋的就位可在下筋一层筋上
加ф18 的钢筋头垫起并扎牢，上筋二层筋的就位增设ф8 的吊钩并与梁内原箍
筋扎牢。
（5）梁、柱箍筋应与受力筋垂直，且所有钢筋绑扎骨架外形尺寸偏差应符合《规范》的规定。
（6）为防止浇筑混凝土时柱子钢筋位移，混凝土浇筑前用ф14 钢筋焊在柱
钢筋上，宽度同柱断面，控制保护层，保证钢筋不位移。
5.4.5 钢筋验收
钢筋安装完毕后要进行自检，自检合格经监理工程师验收通过，同时做好隐
蔽工程的验收记录，方可进行下道工序施工。
5.4.6 成品保护
（1）楼板的弯起钢筋、负弯矩钢筋绑好后，不准踩踏行走；（2）绑扎钢筋
时禁止碰动预埋件及洞口模板；（3）安装电线管、暖卫管线时，不得任意切断
和移动钢筋。
5.5 混凝土工程
本工程采用集中搅拌混凝土，用2台泵送砼车浇筑。现场设JS1000P 强制式
集中搅拌机和PL800B 现场配料系统搅拌机四组，四个片区混凝土数量情况如下：砼总量25328m3。其中：一间房收费站---房建950 m3、场区硬化及道路970 m3；三岔口服务区---房建4355 m3、场区硬化及道路12530 m3；三岔口收费站---房建3613 m3、场区硬化及道路1640 m3；三道班收费站---房建950 m3、场区硬化及道
路320 m3，该分项工程作为过程控制的重点。
5.5.1 原材料的要求：
5.5.1.1 水泥要求
每次接收水泥时要连同水泥出厂检验报告一并交付验收，并要核对其数量、交付日期及样本的最新测试结果。水泥进场使用前先取样检验安定性及强度。进场后超过3 个月的水泥要重新试验。
5.5.1.2骨料要求
选用石子、砂子，颗粒大小要符合配合比试配级配要求。防渗混凝土用砂含泥量3%，石子含泥量1%。
5.5.1.3 外加剂的选用
处于冬期施工的混凝土，掺加早强防冻剂。用于地下室防水混凝土外加剂，技术性能应符合国家和行业标准一等品以上的质量要求。
5.5.2 混凝土配合比及坍落度要求
本工程所用的配合比均由试验室配制，试配结果报建设单位和监理单位。混凝土泵送时坍落度控制在12～15cm 之间，坍落度每隔2h 抽查一次，雨天每小时抽查一次。
5.5.3 混凝土搅拌
5.5.3.1作业条件
（1）试验室已下达配合通知单，并公布于搅拌配料的标牌上；（2）原材料经检查全部应符合配合比通知单所提出的要求；（3）搅拌机及其配套的设备、电源应符合要求、安全可靠；（4）所有计量器具必须有检定的有效期标识，计量器具灵敏可靠，并按施工配合比设专人定磅；（5）管理人员向班组进行配合比、操作规程和安全技术交底；（6）待浇筑的部位已办理隐检，浇筑的申请已经监理部批准；（7）新下达的混凝土配合比，应进行开盘鉴定。
5.5.3.2 施工工艺
（1）基本工艺流程：签批砼浇筑申请→模板浇水湿润→坐底浆→砼浇筑→试件留置→振捣→测温→表面抹平→覆膜→洒水养生。
（2）每台班开始前，对搅拌机及上料设备进行检查并试运转；对所用计量器具进行检查并定磅；校对施工配合比；对所用原材料的规格、品种、产地、牌号及质量进行检查，对砂、石的含水率进行检查，一切检查符合要求后，方可开盘拌制混凝土。
（3）计量
1）砂、石计量：计量设备，采用自动上料时，调整好斗门关闭的提前量，以保证计量准确。砂、石计量的允许偏差应≤±3%。
2）水泥计量：散装水泥计量的允许偏差应≤±2%。
3）外加剂及混合料计量：对于粉状的外加剂和混合料，按施工配合比的用量，预先计量，液态外加剂随用随搅拌，并用密度计检查其浓度，用量桶计量。
外加剂、混合料的计量允许偏差应≤±2%。
4）水计量：水必须盘盘计量，其允许偏差应≤±2%。
（4）上料：把计量好的原材料先汇集在上料斗中，经上料斗进入搅拌筒，同
时将计量好的水及液态外加剂加入搅拌筒。原材料汇集入上料斗的顺序如下：1）当无外加剂时，依次进入上料斗的顺序为石子、水泥、砂；2）当掺干粉
状外加剂时，其顺序为石子、水泥、砂子、外加剂。
（5）第一盘混凝土拌制的操作
拌制第一盘混凝土时，先加水使搅拌筒空转数分钟，然后将剩余积水倒净。
由于砂浆粘筒壁而损失，因此，石子的用量应按配合比减半。从第二盘开始，按
给定的配合比投料。
（6）搅拌时间控制：混凝土搅拌的最短时间90S。
（7）出料：每盘混凝土拌合物必须出尽。
（8）混凝土拌制的质量检查
1）检查原材料的品种、规格和用量，每一个工作班至少两次；2）检查混凝
土的坍落度及和易性，每一工作班至少两次；3）混凝土的搅拌时间应随时检查。
（9）冬期施工混凝土的搅拌
1）室外日平均气温连续5d稳定低于5°时，采取冬施措施；2）冬期施工的
混凝土，选用普通硅酸盐水泥，水泥强度等级不应低于42.5R，最小水泥用量不
宜少于300kg/m3，水灰比不应大于0.6；3）冬期施工宜使用无氯盐类防冻剂；4）所用骨料必须清洁，不得含有冻结物及易冻裂的矿物质；5）冬期拌制混凝土采
用加热水的方法。拌合水不超过80，骨料不超过60。水泥不得直接加热，使用前
运入暖棚内存放。投料顺序为先投入骨料和已加热的水，然后再投入水泥。
（10）拌制前，用热水冲洗搅拌机，拌制时间取常温的1.5倍。混凝土拌合物
的出机温度不宜低于10，入模温度不得低于5度。
5.5.3.3应注意的质量问题
（1）严格控制混凝土搅拌、运输、浇筑、养护，确保混凝土强度。
（2）在拌制阶段，砂、石含泥量大、用水量大、使用过期水泥或水泥用量过
多都可能造成混凝土收缩裂缝。因此在拌制阶段，要严格控制好原材料的质量，
认真执行配合比，严格计量。
（3）为保证混凝土拌合物的和易性和坍落度，严格控制水灰比、石子级配及搅拌时间。
5.5.4 混凝土浇筑
5.5.4.1 准备工作
（1）清理模板内的杂物；（2）修补嵌填模板缝隙，加固好模板支撑（3）钢
筋模板办理隐检，并在模板上弹好混凝土浇筑标高线；（4）混凝土搅拌、运输
和浇筑、振捣机具试运转，处于良好状态；（5）搭设好必要的进入基坑的脚手
马道和浇筑脚手平台；（6）水泥、砂、石及外加剂经检查，符合有关标准要求，并备足足够数量，可满足混凝土连续浇筑的需要。
5.5.4.2泵送混凝土操作工艺
（1）泵送管道的铺设应注意以下几点：管道的配置应最短，尽量少用弯管和
软管，避免使用弯度过大的弯头，管道末端活动软管不得超过1800；泵机出口
应有一定长度的水平管，然后再接弯管；管路布置应使泵送的方向与混凝土浇筑
方向相反。输送管道不得放在模板、钢筋上，以避免振动产生变形，用支架、台
垫或吊具等支承并固定牢固；当管路向下配管时，在转弯处设置气门。
（2）泵送前要对泵机进行全面检查，进行试运转及泵送系统各部位的调试，
检查输送管道铺设是否合理、牢固。
（3）刚开始泵送混凝土时，应缓慢压送入模，同时检查泵机是否运转正常，
管道接头是否严密，有无漏气、漏浆、漏水，如有异常情况，应停泵检查，修理
好后再转入正常工作。
（4）混凝土浇筑自由下落高度不宜超过2m。
（5）泵送混凝土应连续浇筑，暂时中断泵送时，应每隔10分钟返泵一次，使
管中混凝土形成前后往复运动，保持良好的可泵性，以免混凝土发生沉淀堵塞管道。
（6）泵机作业完成，应立即将泵罐和管道清洗干净。清洗管道可用压缩空气
输入管道清洗，其压力不应超过0.7MPa.。
（7）泵送混凝土在浇筑过程中如发现坍落度损失过大（超过2cm），严禁向
储料斗内任意加水。
（8）在泵车受料斗上应装孔径50mm×50mm的振动筛，防止超规格骨料混入，
以加快卸料和防止堵管。
（9）泵送混凝土时，输送管内有压力或成弱喷射状态，易造成混凝土出现分
离现象，浇筑时，要避免对侧模板直接喷射，混凝土输送管口应保持距模板
50~100cm的距离，以免分离骨料堆在模板边角，导致出现蜂窝等质量问题。
5.5.4.3 地下室及水池浇筑
5.5.4.3.1 筏板基础浇筑
筏板基础厚度为400m，单体混凝土量约70 m3，考虑一次性浇筑，为确保混凝
土底板浇筑质量，避免底板渗水，施工缝留置在底板上250mm砼墙体上，将组织
搅拌站1台混凝土输送泵连续施工，以确保在短时间内一次浇捣成功。对于由于
温度收缩造成的裂缝采取以下措施：
（1）采用分部位法浇混凝土：按每先浇筑集水坑底板及坑壁再浇筑水池底板，分两块先后浇筑。
京藏高速公路呼和浩特至包头段改扩建工程 房 建
二0—四年十二月
包括呼和浩特东收 费站、毕克齐收费 站、察素齐收费站共 3个房建的监控楼、 门卫、车库、锅炉水 泵房、变电所及附属 京藏高速公路呼和浩特至包头段改扩建工程房建施工总结报告 京藏咼速公路呼和浩特至包头段是京藏咼速公路 （G6）和京新咼速公路 （G7）的共线部分，是连接中国华北和西北地区重要干线，也是内蒙古自治 区最重要的对外通道和经济主干线，呼包高速公路改扩建对加强呼包鄂经济 圈和周边地区的联系，加快区域经济发展，缓解自治区中西部进京大通道交 通拥堵问题具有十分重要的意义。 在项目业主、总监办、驻地办及各相关领导的关怀和支持下，我们顺利 的完成了该项目的房建工程建设任务，在此我们有以下几方面的体会和总 结： 第一章 项目概况 本项目起点位于保合少枢纽互通，先后经呼和浩特新城区、回民区、土 默特左旗，包头市土默特右旗、东河区、九原区、青山区、昆都仑区北部大 青山前缘，止于规划的乌兰计枢纽。项目全长217km 全线设有服务区三处， 停车区一处，新建收费站站房9处。 1、各标段组成及主要施工内容 HBFJ- 1 1股份有限责任公司 1 K460+809.571 K509+289.771 K521+724.588
第二章施工准备计划 1、施工技术准备： 积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备 工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工组织设计和技术交底，
把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。做好现场定位桩的测设工作，完成工程的定位放线工作等。 2、物资的准备： 根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。 3、劳动力等组织准备： 成立以项目经理为领导的项目经理部的组织机构，建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。 建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育。 在工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故 为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作有领导、有组织、有计划和分期分批地进行。 对工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 第三章施工总体布署
公路工程建设项目房建工程施工组织设计
黑龙江省伊春至绥化公路工程建设项目房建工程 东富收费站 吉林东奥工程有限责任公司 2011年3月1日
目录 1.工程概况 (5) 1.1、工程基本情况： (5) 1.2、相关单位 (6) 1.3、工程建筑特点 (6) 2.编制依据 (7) 3. 施工部署 (9) 3.1项目管理部组织机构 (9) 3.2项目管理的主要目标 (16) 4.施工方案 (17) 4.1施工准备 (17) 4.2主要施工机械的选择 (19) 4.3施工流水段划分 (19) 4.4施工总工艺流程 (20) 4.5主要分部、分项工程施工工期计划 (20) 5.主要分部、分项工程的施工方法 (20) 5.1工程测量放线 (20) 5.2雨水、排水 (23)
5.3土方工程 (23) 5.4基础工程 (29) 5.5钢筋工程 (29) 5.6模板工程 (33) 5.7混凝土施工 (37) 5.8架子工程 (41) 5.9砌筑工程 (44) 6.其它有关施工技术与管理措施 (46) 6.1推广新技术施工措施 (46) 6.2季节性施工措施 (47) 6.3防治质量通病的技术措施 (51) 6.4保证工期控制措施 (56) 6.5成品保护措施 (57) 6.6临时用水、用电施工措施 (60) 6.7降低工程成本措施 (63) 7.确保工程质量管理计划 (65) 7.1质量管理目标 (65) 7.2工程产品实现过程流程 (65) 7.3材料检验试验计划项目及验收标准 (67) 7.4工程试验项目、范围及验收标准 (67) 7.5特殊过程及过程控制 (68)
房建工程施工组织设计方案
房建工程施工组织设计目录
第一章编制说明 (1) 第二章工程概况 (3) 第三章施工组织 (5) 第一节施工组织机构 (5) 第二节管理体系及框图 (7) 第三节方针目标管理 (8) 第四节施工安排及流水段的划分 (9) 第五节推广应用新技术、新工艺及降低成本措施 (9) 第六节工程总进度计划 (9) 第七节主要技术经济指标 (10) 第四章施工准备及施工总平面布置 (12) 第一节技术准备 (12) 第二节施工组织准备 (12) 第三节直运输机械及主要机具的选择 (12) 第四节施工平面规划布置 (14) 第五节施工现场临时用电 (14) 第六节施工现场临时用水 (15) 第七节劳动力配备 (15) 第五章主要施工方案方法 (17) 第一节测量放线、轴线及标高控制 (17) 第二节基础工程 (17)
第三节主体工程 (20) 第六章屋面工程 (25) 第七章装饰装修工程 (27) 第一节天棚抹灰 (27) 第二节内墙面抹灰 (27) 第三节楼地面工程 (28) 第四节内墙面涂料及瓷砖 (29) 第五节外墙饰面 (30) 第六节门窗及油漆、玻璃 (32) 第八章重点部位施工方法及技术措施 (33) 第一节桩基础 (33) 第二节三间一台的施工 (34) 第三节屋面工程 (35) 第四节现浇混凝土 (36) 第九章土建与安装的施工配合 (37) 第十章成品保护措施 (40) 第十一章质量保证措施 (41) 第十二章保证工期的措施 (44) 第十三章保证安全、文明施工的措施 (45) 第十四章售前售后服务及工程技术档案资料管理 (47) 第十五章应用新技术、新材料、新工艺及合理化建议 (49)

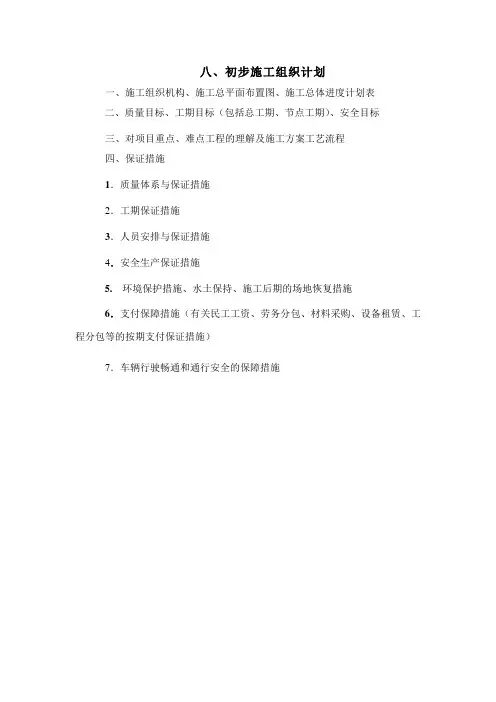

八、初步施工组织计划 一、施工组织机构、施工总平面布置图、施工总体进度计划表 二、质量目标、工期目标（包括总工期、节点工期）、安全目标 三、对项目重点、难点工程的理解及施工方案工艺流程 四、保证措施 1．质量体系与保证措施 2．工期保证措施 3．人员安排与保证措施 4．安全生产保证措施 5. 环境保护措施、水土保持、施工后期的场地恢复措施 6．支付保障措施（有关民工工资、劳务分包、材料采购、设备租赁、工程分包等的按期支付保证措施） 7．车辆行驶畅通和通行安全的保障措施
一．施工组织机构、施工总平面布置图、施工总体进度计划表1.1施工组织机构
1.2施工总平面布置图 大门 道路 1.3施工总进度计划表
二．质量目标、工期目标（包括总工期、节点工期）、安全目标1质量目标 标段工程交工验收的质量评定：交工验收评分90（含）以上竣工验收的质量评定：竣工验收评分90（含）以上 2工期目标： 工期目标：本工程FJ5标段计划开工时间2012年6月,计划交工时间2013年12月,预计工期24个月。 3安全目标： 无工伤死亡事故，杜绝重伤事故，避免轻伤事故，因工年受伤率控制在0.5‰以下。消灭一切机械运输重大事故，消灭等级火灾事故，消灭重伤以上人身伤亡事故，创“安全生产文明施工的标准化工地”。
三．项目重点、难点工程的理解及施工方案工艺流程 第一节铝塑板吊顶及饰面工程 1.施工准备及操作工艺 1、放线 放线工作根据土建实际的中心线及标高点进行；饰面的设计以建筑物的轴线为依据；铝塑板骨架由横竖件构成，先弹好竖向杆件的位置线，然后再将竖向杆件的锚固点确定。 2、安装固定连接件 在放线的基础上，用电焊固定连接件，焊缝处防锈漆二度。连接件与主体结构上的预埋件焊接固定，当主体结构上没有预埋件时，可在主体结构上打孔安设膨胀螺栓与连接件固定。 3、安装骨架 用焊接方法安装骨架，安装随时检查标高，中心线位置，并同时将截面连接焊缝做防锈漆处理，固定连接件做隐蔽检查记录包括连接件焊缝长度、厚度、位置埋置标高、数量、嵌入深度。 4、安装铝塑板 在型材内架上，先攻铣螺丝孔位，用铆钉将铝塑板饰面逐块固定在型钢骨架上；板与板之间的间隙为10~15㎜再注入硅酮耐候密封胶；铝塑板安装前严禁拆包装纸，直至竣工前方撕开包装保护膜；根据铝塑板箭头指示方向施工。 5、线条走向规整控制 线条是指条板和条板间对缝条形装饰。吊顶线条的不规格使人有杂乱感，会破坏装饰效果。控制方法应从材料拣选及校正、设置平整控制线、安装固定这几个要点着手。 （1）材料拣选及校正： 不仅饰面材料需要拣选，而且龙骨材料也要拣选。对不合格的材料要坚决剔除。校正工作应在一些简易夹具上进行，夹具可以用木板自制。校正材料不可马虎地用钳子夹夹捏捏，这样会越搞越糟。
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！ 房屋建设工程施工组织设计 目录 第一章编制说明 (3) 第二章工程概况 (4) 第三章施工组织 (6) 第一节施工组织机构 (6) 第二节管理体系及框图 (7) 第三节方针目标管理 (8) 第四节施工安排及流水段的划分 (9) 第五节推广应用新技术、新工艺及降低成本措施 (9) 第六节工程总进度计划 (10) 第七节主要技术经济指标 (10) 第四章施工准备及施工总平面布置 (11) 第一节技术准备 (11) 第二节施工组织准备 (11) 第三节直运输机械及主要机具的选择 (11) 第四节施工平面规划布置 (13) 第五节施工现场临时用电 (13) 第六节施工现场临时用水 (13) 第七节劳动力配备 (14) 第五章主要施工方案方法 (16) 第一节测量放线、轴线及标高控制 (16) 第二节基础工程 (16) 第三节主体工程 (18) 第六章屋面工程 (21) 第七章装饰装修工程 (22)
第一节天棚抹灰 (22) 第二节内墙面抹灰 (23) 第三节楼地面工程 (23) 第四节内墙面涂料及瓷砖 (24) 第五节外墙饰面 (25) 第六节门窗及油漆、玻璃 (26) 第八章重点部位施工方法及技术措施 (27) 第一节桩基础 (27) 第二节三间一台的施工 (28) 第三节屋面工程 (29) 第四节现浇混凝土 (30) 第九章土建与安装的施工配合 (31) 第十章成品保护措施 (34) 第十一章质量保证措施 (35) 第十二章保证工期的措施 (36) 第十三章保证安全、文明施工的措施 (38) 第十四章售前售后服务及工程技术档案资料管理 (39) 第十五章应用新技术、新材料、新工艺及合理化建议 (41)
一、编制依据 1.1工程设计施工图纸及总平面图； 1.2对现场和周边环境的调查； 1.3现行国家和浙江省各种相关的施工操作规程、施工规范和施工质量验收标准； 1.4现行国家和浙江省关于建设工程施工安装技术法规和安装技术标准； 1.5国家工期定额和建设单位对本工程提出的施工工期及质量要求； 1.6本公司ISO9002国际质量体系标准，质量手册体系运行程序等； 1.7本公司有关施工技术、施工质量、安全生产技术管理、文明施工、环境保护等文件； 1.8工程规模、工程特点、各节点部位的技术要求、施工要点、类似工程的施工经验及公司的技术力量和机械装备； 1.9公司对本工程确立的施工质量、工期、安全生产、文明施工的管理目标。 二、工程概况 2.1工程地点及地貌 大酒店工程位于，紧靠南龙公路，交通十分便利，三通一平己经完成，场地比较开阔。 2.2建筑形式 本酒店平面几何形状为“角尺”形，东西向长度为40.27米，南北向长度为38.08米；东侧面房为框架结构，西侧面房为混合结构，共计层数为五层。框架部分层高为3.8米，混合结构部分层高为3.2米，室内外高差为0.6米，总高度为89米（室外地坪至檐口标高）；建筑面积为7899.78平方米。 2.3工程结构 本工程分为东侧房和西侧房两部份，东侧房为四层框架结构，西侧房为五层混合结构，设计抗震设防烈度为7级，建筑场地类别按三类。 2.3.1地基基础及地下室 基础采用震动沉管灌注桩（桩基施工己有专业施工单位完成）东侧房基础桩下为钢筋混凝土独立桩承台，桩承台之间有钢筋砼地梁连接，西侧房基础为条形有筋桩承台，基础承台及梁下均铺100厚素砼垫层，混凝土强度等级，基础垫层为C10，±0.000以下基础采用C20混凝土，砖基础为MU10标准砖，砂桨为M7.5水泥砂桨。 2.3.2主体结构 该工程设计为框架填充墙与砖混结构二种结构形式。 （1）框架填充结构混凝土柱梁均采用C30，现浇板采用C25，填充内外墙均采用MU 100标准砖，M5.0混合砂桨砌筑，柱与砌体连接处须沿墙高每隔500MM设2Φ6的拉接筋。
目录1. 工程概述及总体部署 1.1.工程总体概述 1.2.工程特点 1.3.工程施工组织总体设想 1. 3. 1. 总体施工顺序安排 1. 3. 2. 施工组织依据 1. 3. 3. 工程管理目标 1.4.施工段划分 1.5.施工部署 1. 5. 1. 总体施工顺序安排 1. 5. 2. 各阶段重点工作部署 1.6.主要施工方法的选择 1. 6. 1. 钢筋连接方式的选择 1. 6. 2. 模板体系的选择 1. 6. 3. 混凝土供料方式的选择 1. 6. 4. 混凝土垂直运输 1. 6. 5. 大型垂直运输机械的选择 1. 6. 6. 防护及施工用脚手架的选择 1. 6. 7. 机电工程施工方法选择1.7.临时设施布置 1.8.主要机械设备布置
1.9.堆场及加工场地 1.10.施工用水用电 1.11.工程总平面文明施工规划1.1 2.施工总平面图 1.13.施工道路 1.14.材料堆放 2. 施工进度计划和保证措施 2.1.施工进度计划 2.2.各阶段的进度的保证措施 2. 2. 1. 组织阶段保证措施 2. 2. 2. 管理过程中的保证措施 2. 2. 3. 施工过程技术保证措施 2. 2. 4. 确保工期的经济措施 2. 2. 5. 确保工期的资源保障措施 2. 2. 6. 夜间、节假日保证措施 2. 2. 7. 夏季、雨季施工保证措施 2. 2. 8. 外部环境保证措施 3. 主要施工方法及技术措施 3.1.工程测量施工 3. 1. 1. 前期准备工作 3. 1. 2. 平面施工测量放线
3. 1. 3. 高程施工测量放线 3. 1. 4. 精度和报验资料 3. 1. 5. 测量桩、点线的留置保护，移交恢复及标识要求3.2.垂直运输与脚手架的选择与施工方案 3. 2. 1. 垂直运输工程 3. 2. 2. 脚手架工程 3.3.基础、主体及装饰工程施工方案 3. 3. 1. 独立柱基础施工 3. 3. 2. 承台、地梁施工 3. 3. 3. 脚手架施工 3. 3. 4. 主体结构模板工程 3. 3. 5. 主体结构钢筋工程 3. 3. 6. 主体结构混凝土工程 3. 3. 7. 砌体工程施工 3. 3. 8. 室内装饰工程施工 3. 3. 9. 楼地面工程 3. 3. 10. 外墙装饰工程施工 3. 3. 11. 外墙装饰吊篮施工 3. 3. 12. 外墙保温隔热层施工 3. 3. 13. 屋面工程施工 3.4.门窗安装施工 3.5.强弱电工程施工方案
xxxx工程施工方案 第一部分：施工部署、计划 一、现场施工管理组织机构人员部署：详见商务部分标书中经资格 审查合格的：管理人员标及其资格证。 二、施工计划
主要施工机械设备表 劳动力计划表（人）
第二部分：分部分项施工方法、操作要点 现场土方工程 一、通则 (一)范围本章内容包括该工程项目施工现场的清理、土方开挖、 回填相关的作业。 (二)一般规定 1、土方工程应合理选择施工方案，尽量采用新技术和机械化施 工。 2、施工中承包人如发现有文物或古墓等，应妥善保护，并应立即 报请监理工程师。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测孔等，应加以保护。如因施工必须改动的，按国家有关规定执行。 3、在有地上或地下管道、电线的地段进行土方施工时，应事先取 得管线管理部门的书面同意，施工中应采取措施，以防损坏管理。 4、土方工程在施工过程中应符合《建筑地基基础施工质量验收规 范》（GB50202-2002）。 (三)施工准备 1、承包人在土方工程施工前，应提供当地实测地形图、平面控制 桩和水准点，作为施工测量和工程验收的依据。 2、土方应在定位放线后，方可施工。 3、在城市规划区域内，应根据城市部门测放的建筑界线、街道控 制桩和水准点测量。 4、在施工区域内，有碍施工的建筑物、道路沟渠、管线、坟墓、 树木等，应在施工前妥善处理。 5、开工前应作好施工场地内的道路，并开辟适当的工作面，以利 施工。 二、场地清理及拆除工程 (一)范围本节包括该工程施工现场的清理及原有建筑物、构筑 物、地下管线、树木等的拆除。 (二)一般规定
1、承包人应在施工前确定现场工作界线，凡监理工程师指定要保 留的植物及构造物要妥善保护。 2、承包人进入施工现场后，应对场地进行平整，清除地面上30cm 的表土。 3、清理及拆除工作完成后，应由监理工程师进行现场检查验收， 在未取得认可前不得进行下一工序的施工。 (三)施工要求 1、承包人应在土方工程施工前，清除施工现场内的树木灌木、垃 圾等并运到指定地点，对影响施工的树木、灌木丛等均应进行砍伐或移栽，清除下来的树木应堆放在不防碍施工和不影响农业生产的地方。 2、当被拆除的结构物全部或部分处在施工的界限范围内时，必需 按需要的进行拆除。 3、所有可利用的材料都应避免不必要的损失，承包人应遵照监理 工程师指定的地点存放。 三、土方工程 (一)范围 本节内容包括施工现场的排水、地基填方、场地平整、基坑（槽）和管沟的开挖与回填及地基勘探等有关作业。 (二)一般规定 1、土方工程施工前应进行挖、填方的平衡计算，按照土方运距最 短、运程合理的施工顺序做好土方平衡调配，减少重复挖运。 2、土方开挖时，应防止附近建筑物或构筑物、道路、管线等发生 下沉和变形。必要时承包人应与监理工程师协商，采取防护措施。 3、场地的坡度应符合设计要求,如设计无要求时,一般应向排水 沟方向作成不小于2‰的坡度。 4、边坡修整和场地边角、小型沟槽的开挖或回填等，可用人工或 小型机具配合进行。 (三)现场排水 施工前应作好施工区域内临时排水系统的总体规划，并注意与原排水系统相适应。临时性排水设施应尽量与永久性排水设施相结合。 临时排水不得破坏附近建筑物或构筑物的地基和挖、填方的边
房建工程施工组织设计
第一章编制说明 第二章工程概况 第三章施工组织 第一节施工组织机构 第二节管理体系及框图 第三节方针目标管理 第四节施工安排及流水段的划分目 录错误!未指定书 签。 错误!未指定书 签。 错误!未指定书 签。 错.误!未指定书签。 错误!未指定书签。 错.误!未指定书签。 .错误!未指定书签。 第五节推广应用新技术、新工艺及降低成本措施，错误!未指定书 签。 第六节工程总进度计划错误!未指定书签。 第七节主要技术经济指标.错误!未指定书签。 第四章施工准备及施工总平面布置错误!未指定书 签。 第一节技术准备.错误!未指定书签。 第二节施工组织准备错.误!未指定书签。 第三节直运输机械及主要机具的选择错误!未指定书签。 第四节施工平面规划布置.错误!未指定书签。 第五节施工现场临时用电.错误!未指定书签。 第六节施工现场临时用水.错误!未指定书签。 第七节劳动力配备，错.误!未指定书 签。 第五章主要施工方案方法错误!未指定书 签。 第一节测量放线、轴线及标高控制，错误!未指定书 签。 第二节基础工程.错误!未指定书签。
第三节主体工程.错误!未指定书签。 第六章屋面工程错误!未指定书 签。 第七章装饰装修工程错误!未指定书 签。 第一节天棚抹灰.错误!未指定书签。 第二节内墙面抹灰，错.误!未指定书 签。 第三节楼地面工程，错.误!未指定书 签。 第四节内墙面涂料及瓷砖.错误!未指定书签。 第五节外墙饰面.错误!未指定书签。 第六节门窗及油漆、玻璃.错误!未指定书签。 第八章重点部位施工方法及技术措施错误!未指定书 签。 第一节桩基础错误!未指定书签。 第二节三间一台的施工错误!未指定书签。 第三节屋面工程.错误!未指定书签。 第四节现浇混凝土，错.误!未指定书 签。 第九章土建与安装的施工配合错误!未指定书 签。 第十章成品保护措施错误!未指定书 签。 章质量保证措施错误!未指定书 签。 第十二章保证工期的措施错误!未指定书 签。 第十三章保证安全、文明施工的措施错误!未指定书 签。 第十四章售前售后服务及工程技术档案资料管理错误!未指定书 签。 第十五章应用新技术、新材料、新工艺及合理化建议错误!未指定书签。
(此文档为word格式，下载后您可任意编辑修改！) 第一章、总体施工组织布置及规划 1、对本工程的认识态度 台缙高速公路位于浙江省境内，台缙高速公路东延段项目全长24.776KM，技术标准为双向四车道高速公路，设计速度100公里/小时，路基宽26米。汽车荷载等到级为公路-I级。 我公司本次投标为房建DFJ1标段：沿江收费站、涌泉收费站、章安收费站及隧道救援站、75小道主线收费站、隧道洞口泵房、变电所约4000㎡的房建工程。 若本公司中标，将把本工程列为我单位2010年度的重点工程，以此为契机树立“我司”的精品形象。为此，我们将集中人力、物力、财力确保工程顺利进行，并严格实行项目法管理，优质、快速、低耗、安全、文明、环保的把本工程建设好。 2、工程预期目标 2．1、质量目标： 分项工程一次验收合格率100%，优良率80%；分部工程一次验收优良率75%；单位工程一次验收优良率60%；观感质量评分90以上；技术资料齐全。 工程质量：确保交工验收的质量评定“合格”，竣工验收的质量评定“优良”。 2．2、进度目标：计划2010年3月1日开工，2010年11月30日完成。缺陷责任期24个月，工程保修期60个月。 2．3、安全文明目标：确保进场安全教育率100%，杜绝重大伤亡事故，轻伤频率控制在1‰以下。 3、项目班子配备 3．1、项目部管理机构 按照ISO9001标准质量体系文件，组建本工程项目经理部，推行项目法施工，选派优秀项目经理担任项目经理，组成项目经理部领导层，调配具有丰富同类建筑施工经验的优秀工程技术人员组成责、权、利相统一的项目班子，做为项目管理层对工程施工进行全面的直接指挥，对工程的经济技术成果承担责任，同时接受业主指令进行工程管理和协调。
第一章编制依据及工程概况 第一节编制依据 本施工组织设计编制依据如下： 1、本项目招标文件及招标答疑文件； 2、招标项目设计图纸； 3、我公司现时的施工队伍布置及设备、材料配备情况。 4、本公司同类工程施工经验及研究成果。 5、现场踏勘所获得的信息资料。 第二节工程概述 一、建设规模及招标范围 建设规模：本标段路线全长 8.219469 公里，采用一级公路一幅标准建设，设计速度 100 公里/小时，路基宽度 13 米，路面宽度 11.5 米，行车道宽 2×3.75 米，硬路肩一侧 3 米，硬路肩一侧 1 米，土路肩宽度 2×0.75 米，沥青混凝土路面，桥涵设计汽车荷载等级采用公路-Ⅰ级。（详见工程量清单） 招标范围：本标段工程量清单内的全部施工内容。
二、现场施工条件 1、交通运输情况：四周道路环布，交通便利适于施工运输，且施工场地较为宽敞，利于各种临设有效布置。 2、地方资源情况： （1）砂、石：可利用最近自产的河砂、河石。储量丰富质地洁净，交通运输便利。 （2）钢材：采用合格的钢材，由于钢材用量较少，可在本地经销部订购。 （3）混凝土：采用现场搅拌站搅拌，自卸车运送。 （4）水泥：采用合格水泥，在本工程附近销售点购买。 3、人力资源情况：项目部成员由公司自备组建，劳动力在当地长期从事道路施工业的农民工中挑选技术好、身体好的熟练工。 三、工期要求 工期要求:计划工期：2016年5月11日至2016年12月31日。 第二章总体施工组织布置及规划 第一节、现场布置原则及总平面布置图说明 本工程的施工布置是针对工程现场的施工要求进行相应布置。本工程施工场地布置的具体原则及总平面布置说明如下： 1、符合总体施工计划及总体规划的要求。 2、按施工阶段划分施工区域和场地，保证施工期间交通的畅通和合理布局及在施工各阶段满足材料运输方便。 3、尽量减少对周围的影响。 4、各种生产设施便于工人的生产开展，且满足安全防火，劳动保护的要求。
精选范文、公文、论文、和其他应用文档，希望能帮助到你们！ 2019年房屋改造工程施工组织设计方案 目录 第一章质量目标 (3) 第二章工期目标 (3) 第三章工程概况 (4) 第四章施工组织机构 (4) 第五章施工部署及主要部位形象进度 (5) 第六章施工准备及人力、设备、材料计划 (6) 第一节技术准备 (6) 第二节材料准备 (6) 第三节施工用电 (6) 第四节施工用水 (6) 第五节劳动力准备 (7) 第六节设备准备 (7) 第七节施工现场准备 (8) 第七章主要项目施工方法及技术措施 (9) 第一节测量放线 (9) 第二节基础工程 (9) 第三节主体工程施工方法 (9) 第四节楼地面工程施工方法 (10) 第五节门窗工程施工方法 (10) 第六节装饰工程施工方法 (10) 第七节屋面工程施工方法 (11) 第八节管道工程施工方法 (11) 第九节电照工程施工方法 (11) 第八章工程质量保证措施 (12) 第九章主要安全施工方案 (13) 第十章安全保证措施 (15)
第十一章工期保证措施 (16) 第十二章现场文明施工措施 (18) 第十三章原材料质量保证措施 (19) 第十四章成品与半成品保护措施 (19) 第十五章屋面卫生间地面及管道重要部位防渗漏技术措施 (20) 第十六章创优质工程质量保证措施及制约措施 (20) 第十七章创市级文明工地措施 (21) 第十八章农忙季节、节假日连续施工措施及违约承诺 (22) 第十九章创无质量通病工程措施 (23) 第二十章技术管理措施 (24) 第二十一章雨季施工措施 (25) 第二十二章停水停电保证连续施工措施 (26) 第二十三章环境保护措施 (26) 第二十四章回访保修措施及维修承诺 (27) 第二十五章降低燥音，减少污染的具体措施 (27) 第二十六章现场消防措施 (28) 第二十七章协调友临关系，保证施工现场的安定团结措施 (29) 第二十八章创优工程保工期制约措施 (29)
1编制依据 1)工程测量规范( GB50026-93) 2)建筑地基基础工程施工质量验收规范( GB50202-2002) 3)钢筋焊接及验收规程( JGJ18-2003) 4)砼强度检验评定标准( GB107-87) 5)砼结构工程施工质量验收规范( GB50204-2002) 6)屋面工程技术规范( GB50345-2004) 7)建筑装饰装修工程施工质量验收规范( GB50210-2001) 8)建筑地面工程施工质量验收规范( GB50209-2002) 9)建筑工程施工质量验收统一标准( GB50300-2001) 10)施工现场临时用电安全技术规范( JGJ46-2003) 11)建筑机械使用安全技术规程( JGJ33-88) 12)建筑施工扣件式钢管脚手架安全技术规范( JGJ130-2001) 13)建筑施工安全检验标准( JGJ59-99) 14)砌体工程施工质量验收规范( GB50203-2002) 15)攀枝花市西区2012 年格里坪公共租赁住房工程施工蓝图。 16)国家现行建筑安装工程施工及验收规范、规程、建筑工程预算定额。 17)《建设项目环境保护管理办法》 2工程概况 攀枝花市西区2012 年格里坪公共租赁住房工程项目位于攀枝花市西区格里坪 农贸市场内，场地西侧与市政道路相接，南临格里坪农贸市场，北侧和东侧与规划城市道路相接。场地总体成不规则长矩形，场地内原为市场闲置空地，南侧边上保
留现有建筑、整个场地只有零星灌木丛，地形简单高差在1m范围内。本工程建筑层数为地下一层、地上十一层，高层建筑东西向布置；结构形式为框架一剪力墙结构；基础采用柱下独立基础，建筑总高为33.9 米，室内外高差0.3 米，建筑面积为：9452.94m2。建筑工程等级：一类建筑，设计使用年限50年,建筑耐火等级为二级，建筑抗震设防烈度: 七度设防, 抗震设防类别为乙类, 结构安全等级为二级。计划工期为180 日历天。 该工程场地内道路畅通，施工用水、电需由甲方指定接点后自行接入施工现场。 3主要施工组织设计目标 3.1质量目标 全部工程质量符合国家工程建设强制性标准，达到设计要求的符合国家现行的有关施工验收规范、技术标准及规定，质量目标为：合格。 3.2安全目标 杜绝重大伤亡和火灾事故，年工伤轻伤频率控制在2.5%以内。按国家颁布的《建筑施工安全检查标准》（JGJ59-99）执行。 3.3 文明施工指标 达到“标化工地”要求，让业主满意。 4总体施工部署 4.1 施工准备工作 4.1.1 技术准备 （1）熟悉及会审图纸：根据建设单位提供的图纸和地质资料，配备必要的标准图集和
****高速公路二标段 收费站及服务区房建工程项目 房建工程施工组织设计 编制单位： 编制：审核：批准： 编制日期：二〇一三年六月二十日 目录 1、编制依据 (1) 2、工程概况 (2)
3、施工部署 (4) 4、施工准备工作 (6) 4.1、技术准备工作 (6) 4.2、现场准备工作 (6) 5、土建工程主要分部分项工程施工方法 (7) 5.1、施工测量控制 (7) 5.2、土方工程施工方法 (9) 5.3、模板工程施工方法 (10) 5.4、钢筋工程施工方法 (13) 5.5、混凝土工程施工方法 (24) 5.6、脚手架工程施工方法 (32) 5.7、砌体工程施工方法 (34) 5.8、楼地面工程施工方法 (38) 5.9、地下防水工程施工方法 (40) 5.10、屋面工程施工方法 (41) 5.11、抹灰工程施工方法 (42) 5.12、门窗工程施工方法 (44) 5.13、涂料工程施工方法 (47) 5.14、吊顶工程施工方法 (49) 6、施工技术组织措施 (51) 6.1、工期目标及保证措施 (51) 6.2、质量目标及保证措施 (52) 6.3、治理质量通病措施 (59) 6.4、安全文明施工措施 (60) 6.5、安装与土建专业配合措施 (64) 6.6、冬雨期施工措施 (65) 6.7、降低工程造价措施 (66) 6.8、降低环境污染措施 (68) 6.9、施工总平面布置原则及依据 (68) 7、现代化管理及新技术应用 (69)
7.1、现代化管理方法 (69) 7.2、新技术应用 (69) 8、与建设、监理、设计单位配合措施 (70) 9、成品保护措施 (71) 9.1、成品保护技术措施 (71) 9.2、各分部成品保护措施....................................................................................................... 72-74 附件一：质量保证体系框图 附件二：项目部管理人员名单及专业分工 附件三：主要阶段劳动力计划表 附件四：进度计划表 附件五：施工总平面布置图
第一章工程概况 1.1工程概况 农九师一六六团永盛小区8#底商住宅楼（B段）工程，位于农九师一六六团团，砖混结构，地上五层，地下一层，总建筑面积9053.32m2，其中：2#：2890.9㎡；3#：2890.9㎡；6#:1635.76㎡；7#:1635.76㎡；建筑类别：三类，建筑耐火等级二级，屋面防水等级Ⅱ级，设计合理使用年限50年。 开工日期：2012年6月8日，竣工日期：2012年10月30日，总工期：144日历日。 1.2建筑设计内容 一、工程作法： 室内部分 （1）地面做法：素土夯实；60厚C20细石混凝土压实抹光。 （2）楼面做法：（地板辐射做法） 客厅、卧室等房间：钢筋混凝土楼板；聚苯板保温层一层30厚，以上为20厚；玻璃布基铝箔贴面一层；铺18号镀锌低碳钢丝网，用15号低碳钢丝，加热管绑牢；沿外墙内侧贴20*50聚苯乙烯泡沫保温层，高与垫层上皮平；C15细石混凝土垫层随打随抹平，加热管上皮最薄处大于50厚。 厨房、卫生间：钢筋混凝土楼板；一道4mm厚SBS防水卷材防水层，四周卷起300；玻璃布基铝箔贴面一层；聚苯板保温层一层30厚，以上为20厚；铺18号镀锌低碳钢丝网，用15号低碳钢丝，加热管绑牢； C15
细石混凝土垫层随打随抹平，从门口向地漏找坡1%坡，加热管上皮最薄处大于30厚；1.5厚聚氯酯防水涂料膜防水层，四周卷起300。 楼梯地面及外阳台地面：20厚1：2.5水泥砂浆抹面压实赶光；素水泥浆结合层一道。 （3）内墙面 楼梯间：15厚1：3水泥砂浆打底；5厚1：2.5水泥砂浆罩面压光；5厚1：2.5水泥砂浆罩面压光；刷白色内墙涂料两道。 地下室：清水砖墙1：2水泥砂浆勾缝；刷大白浆。 卫生间、厨房：12厚水泥砂浆打底划毛；12厚1：2水泥砂浆打底划毛；6厚1：2水泥砂浆结合层。 其余房间：10厚1：3水泥砂浆打底；8厚1：1：4混合砂浆抹面；6厚1：2水泥砂浆结合层。 顶棚 地下室、楼梯间外其余房间：板底腻子刮平，现浇钢筋混凝土板。扶手： 楼梯：Φ16圆钢栏杆，栏杆间距110，水平段长大于500时栏杆高1050，铁栏杆表面刷防锈漆一遍，找腻子一遍，豆绿绿色调合漆两遍。室外部分 外墙面贴90厚EPS板保温，屋面设120厚EPS板保温层，外挑阳台底板设120厚EPS板保温板，地下室顶板侧均贴80厚EPS板保温板。 外墙二、四层沿楼板位置设置300mm宽燃烧性能为A级的保温材料防火隔离带，女儿墙屋面与外墙交界处，屋面开口部位（上人孔）四周
房建施工组织设计
（一）工程概况 1.1 工程概述 非常荣幸有机会参加本次枞阳县滨江大道长河安置点1#、2#、3#楼工程施 工项目的投标活动。本次招标工程总建筑面积113622.51㎡，其中包含：1#楼 建筑面积4386.71㎡，2#楼建筑面积4766.8㎡，3#楼建筑面积4469㎡，主体 设计均为六层，沿路附属用房二层，框架结构。 我公司完全接受本工程招标文件提出的有关质量、进度、安全、文明施工及保修期的各项要求，并落实各项方案和措施，与本工程建设单位、设计院、监理公司共同协作建设本工程的施工，为本工程早日建成投入使用做出我们应有的一份贡献。 收到招标文件后，我公司立即组织各方面的管理及技术人员认真学习和研 究了招标文件、有关设计图纸资料及答疑会纪要文件，并多次对现场进行踏勘。分析了各种影响施工的因素。在积极响应招标文件各项要求的前提下，结合我 公司的施工经验，认真进行了施工组织设计的编制，力争做到设计方案科学合理、利于操作；施工方案组织严谨、管理科学。我们有充分的信心，保证以高 质量、如期完成本工程招标文件规定的工程范围内的任务。 如果我公司有幸中标，一定全力以赴，做好施工前期准备和施工现场总体 规划布置。我们将充分发挥我公司在类似工程等方面的施工技术方面的优势， 建立完善的管理组织机构，落实严格的责任制，实施项目管理，通过对劳动力、设备、材料、资金、技术、方法和信息的优化处置，实现工期、质量、安全文 明及社会信誉的预期目标。 我们完全接受招标文件提出的质量和技术要求，并按国家、行业规定的质 量标准及市质量标准进行施工。本工程质量确保达到合格且满足设计及使用功能。 我们将本着质量控制标准高于验收标准的原则，精心施工、精心管理，并服从 监理工程师及业主代表的各项具体要求。在本工程的施工中实行质量目标管理 体系，质量职责层层分解，落实到人。
房建工程施工组织设计方案模板
1目录 第一章编制说明 (1) 第二章工程概况 (4) 第三章施工组织 (6) 第一节施工组织机构 (6) 第二节管理体系及框图 (9) 第三节方针目标管理 (11) 第四节施工安排及流水段的划分 (12) 第五节推广应用新技术、新工艺及降低成本措施 (13) 第六节工程总进度计划 (14) 第七节主要技术经济指标 (14) 第四章施工准备及施工总平面布置 (16) 第一节技术准备 (16) 第二节施工组织准备 (16) 第三节直运输机械及主要机具的选择 (17) 第四节施工平面规划布置 (18) 第五节施工现场临时用电 (19) 第六节施工现场临时用水 (20) 第七节劳动力配备 (20) 第五章主要施工方案方法 (22) 第一节测量放线、轴线及标高控制 (22) 第二节基础工程 (22)
第三节主体工程 (26) 第六章屋面工程 (34) 第七章装饰装修工程 (36) 第一节天棚抹灰 (36) 第二节内墙面抹灰 (37) 第三节楼地面工程 (38) 第四节内墙面涂料及瓷砖 (40) 第五节外墙饰面 (40) 第六节门窗及油漆、玻璃 (43) 第八章重点部位施工方法及技术措施 (45) 第一节桩基础 (45) 第二节”三间一台”的施工 (47) 第三节屋面工程 (48) 第四节现浇混凝土 (50) 第九章土建与安装的施工配合 (51) 第十章成品保护措施 (56) 第十一章质量保证措施 (58) 第十二章保证工期的措施 (62) 第十三章保证安全、文明施工的措施 (64) 第十四章售前售后服务及工程技术档案资料管理 (66) 第十五章应用新技术、新材料、新工艺及合理化建议 (69)
云南交投集团公路建设有限公司 国家高速公路网G56楚雄（广通）至大理高速公路扩容工程沿线设施施工组织设计 编制： 复核： 审批： 云南云岭城镇开发投资有限公司 楚大高速公路牟定段二工区 二0二0年四月
目录 第一章编制依据及工程概况 (6) （一）编制说明及依据 (6) （二）工程概况和工程特点 (6) 1、工程概况 (6) 2、工程特点、重难点分析及施工对策 (7) 第二章指导思想和管理目标 (8) 1、指导思想 (8) 2、管理目标 (9) 第三章项目组织机构和主要人员职责 (11) （一）项目组织机构 (11) 1、工区管理机构图 (11) 2、项目组织机构主要管理人员职责 (13) （二）项目负责人及专职安全生产管理人员对安全生产管理职责 (17) 1、项目负责人（工区长）安全生产管理职责 (17) 2、安全生产管理人员安全生产管理职责 (18) 第四章施工技术方案 (19) （一）施工部署 (19) （二）主要施工工艺流程 (20) （三）主要工程施工方案 (31) 一）、土建工程施工方案 (31)
二）、安装工程的主要施工方法 (47) （四）劳动力人员需用计划 (54) （五）主要机械设备及周转材料安排 (55) 第五章质量目标及保证措施 (57) （一）质量目标 (57) （二）质量保证措施 (57) 一）、思想保证 (57) 二）、组织保证 (57) 三）、质量保证体系 (59) 四）、质量管理责任制 (60) 五）、技术复核、隐蔽工程验收制度 (63) 六）、施工阶段的级配及试块管理制度 (66) 七）、施工阶段“混凝土浇筑令”制度 (66) 八）、技术、质量交底制度 (69) 九）、二级验收及分部分项质量评定制度 (69) 十）、现场材料质量管理 (71) 十一）、严格执行公司内控“三检制”制度 (71) 十二）、合理化建议及降低成本措施 (77) 十三）、预防质量通病措施 (80) 十四）、成品保护措施 (83) 十五）、半成品保护措施 (90) 第六章施工进度计划 (95)
（此文档为word格式，下载后您可任意编辑修改！） 施工组织设计（大纲） 一、施工总体计划 根据本标段施工内容本标段分三个项目区，三个项目区同时开工。根据各项目区的结构形成及总工期要求的特点，各项目区按分项流水施工。管理所办公楼先开工，施工路线采用以办公楼为主，其它为辅，形成流水作业。施工服务区综合服务楼先开工，施工路线采用以服务楼为主，其它各小栋号为辅，形成流水作业施工。综合楼、泵房、车库修理站、配电间等分项工程分阶段施工，车行道、停车场、人行道，辅地广场及绿化穿插进行。总体上先结构验收再作装修，装修工程按先屋顶后外檐，内装修由下而上的原则进行施工。分层分段进行结构验收，并及时完成设备管道安装，安排粗装修施工，尽量节省工期，安排好各种工序的的衔接，做到完成一处合格一处，不留尾巴，搞做好成品保护。总之，土建、水电、给排水等各种工序之间要密切配合，合理安排，组织流水施工，做好连续均衡生产，确保按时按质完成。 我公司专设一项目部负责整个标段施工工作的组织与管理，拟定不同专业施工队伍分别对综合服务楼、附属工程、室外工程的施工。
二、对项目重点、难点的理解 针对工程的特点及建筑施工易出现的质量通病，特制定本措施，以便在项目施工中进行有效控制。 楼地面工程 1、消除板块地面空鼓的措施： A、认真清理楼面残留的砂浆、表面的浮灰及其它污物，并冲洗干净。 B、注意水泥砂浆基层的粘结质量，素水泥浆结合层在稠浆后需均匀涂刷。 C、合理安排施工流向，在施工装饰工程前，采取有效的保护措施。 2、消除水泥地面起砂的措施： 水泥采用P.O32.5普通硅酸盐水泥，砂子采用中粗砂，含泥量＜3%。严格控制水灰比，掌握面层的搓平时间，水泥地面搓平不应少于两遍以上，配合比必须计量准确，搓平后的水泥地面视气温情况，予以保养，合理安排施工流向，避免过早踩踏。 装饰工程 1、消除基层抹灰空鼓、裂缝的措施： A、在抹灰前，应事先将墙面脚手洞堵严密，消除表面的残浆、污垢、分层堵抹墙面缺陷，每层抹灰厚度≤10mm。 B、墙面应提前浇水湿润，每天湿两遍以上。 C、抹灰所用砂浆必须具有良好的的和易性及保水性，并并具有一定的粘结强度。 D、分层抹墙面的砂浆配合比与中层砂浆配合比应基本相同。
