串激串激电机碳刷作用、常见故障和解决办法 碳刷在串激串激电机中起换向作用，碳刷材料有：铜石墨电刷、碳石墨电刷、石墨电刷、 电化石墨电刷 一、碳刷选用的原则 1.、为什么要选用合适的碳刷： 为保障串激电机的正常运行，正确选择电刷型号是十分重要的，由于制造电刷时所选用的原材料和工艺不同，其技术性能也有差异。因此在选择电刷时，应该综合考虑电刷的性能 和串激电机对电刷的要求。 电刷使用性能良好现象为： a 在换向器或集电环表面能较快形成一层均匀、适度和稳定的氧化薄膜。 b 电刷的使用寿命长，并不磨损换向器或集电环 c 电刷具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。 d 电刷运行时，不过热，噪音小，装配可靠，不破损。 2.电刷装入刷握内要保证能够上下自由移动，电刷与刷握内壁的间隙在0.1-0.3毫米之间，以避免电刷和刷握之中因间隙过大产生摆动。刷握下边缘距整流子表面的距离应该保持在2毫米左右。如距离过小，刷握容易触伤换向器，距离过大，电刷易颤动而导致破损。 3.在同一台串激电机上，原则上应该使用同一种型号的电刷，但对于个别换向特别困难的大中型串激电机，可采用双子电刷，其滑入边采用润滑性能好，滑出边采用抑止火花能力 强的电刷，从而使电刷的运行得到改善。 4.电刷磨损到一定程度要更换新的电刷，电刷最好一次全部更换，如果新旧混用，可能会出现电流分布不均匀的现象。对于大型机组，停机更换电刷，势必影响生产，可以选择不停机，我们通常建议客户的做法是每次更换20%的电刷（即每台串激电机的每个刷杆的20%），每次间隔时间为1-2周，待磨合再逐步更换其余电刷，以保证机组的正常连续运行。 5. 为了使电刷与换向器接触良好，新电刷应该进行磨弧度，磨弧度一般在串激电机上进行。在电刷与换向器之间放置一件细玻璃砂纸，在正常的弹簧压力下，沿串激电机旋转方向研磨电刷，砂纸应该尽量粘紧换向器，直至电刷弧面吻合，然后取下砂纸，用压缩空气吹净粉尘，再用软布擦拭干净。研磨电刷不宜采用金刚砂纸，以防金刚砂颗粒嵌入换向器槽内，在串激电机运行时，擦伤电刷和换向器表面。磨弧后，串激电机先20-30%以负荷运转数小时，使电刷和换向器磨合，并建立均匀的氧化薄膜。再逐步提高电流至额定负荷。 6. 施于同一台串激电机各电刷的单位压力应力求均匀，以免电流分配不均，导致个别电刷产生过热和火花。电刷的单位压力应按“电刷技术性能表”来选择，对于转速较高的串激电机或在振动条件下工作的串激电机，应适当提高单位压力，一保证正常工作。打个比方：牵引机串激电机的电刷单位压力为0.4-0.6kgf/cm2。

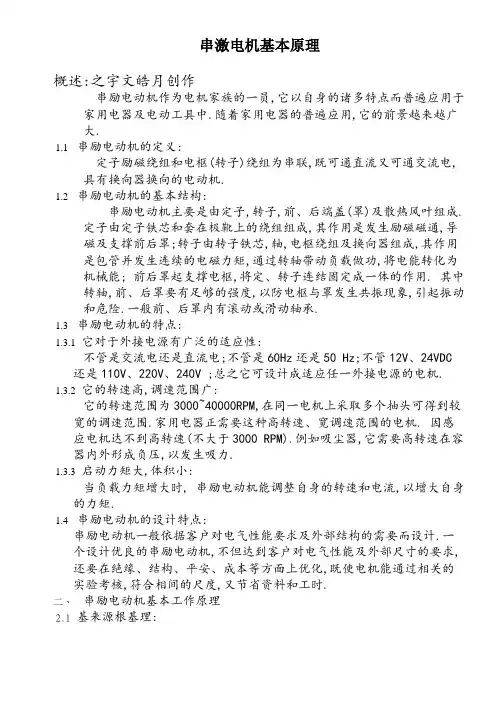

概述: 串励电动机作为电机家族的一员,它以自身的诸多特点而普遍应用于家用电器及电动工具中.随着家用电器的普遍应用,它的前景越来越广大. 1.1串励电动机的定义: 定子励磁绕组和电枢(转子)绕组为串联,既可通直流又可通交流电,具有换向器换向的电动机. 1.2串励电动机的基本结构: 串励电动机主要是由定子,转子,前、后端盖(罩)及散热风叶组成.定子由定子铁芯和套在极靴上的绕组组成,其作用是产生励磁磁通,导磁及支撑前后罩;转子由转子铁芯,轴,电枢绕组及换向器组成,其作用是保证并产生连续的电磁力矩,通过转轴带动负载做功,将电能转化为机械能; 前后罩起支撑电枢,将定、转子连结固定成一体的作用. 其中转轴,前、后罩要有足够的强度,以防电枢与罩发生共振现象,引起振动和危险.一般前、后罩内有滚动或滑动轴承. 1.3串励电动机的特点: 1.3.1它对于外接电源有广泛的适应性: 不论是交流电还是直流电;不论是60Hz还是50 Hz;不论12V、24VDC还是110V、220V、240V ;总之它可设计成适应任一外接电源的电机. 1.3.2它的转速高,调速范围广: 它的转速范围为3000~40000RPM,在同一电机上采用多个抽头可得到较宽的调速范围.家用电器正需要这种高转速、宽调速范围的电机. 因感应电机达不到高转速(不大于3000 RPM).例如吸尘器,它需要高转速在容器内外形成负压,以产生吸力. 1.3.3启动力矩大,体积小: 当负载力矩增大时, 串励电动机能调整自身的转速和电流,以增大自身的力矩. 1.4串励电动机的设计特点: 串励电动机一般依据客户对电气性能要求及外部结构的需要而设计.一个设计优良的串励电动机,不仅达到客户对电气性能及外部尺寸的要求,还要在绝缘、结构、安全、成本等方面上 优化,既使电机能通过相关的实验考核,符合Array相间的标准,又节省材料和工时. 二、串励电动机基本工作原理 2.1基本原理: 如左图一,它是串励电动机的基本工作 原理图.电流流经上部定子线圈,产生一定方 向的磁场;然后经碳刷进入换向器(铜头),再 在转子绕组中分成上、下并联支路流过,导流 的转子线圈在外部磁场作用下产生力,从而
串激电机电磁设计程序 一、程序简介 1．本程序适用于电动工具、家用电器等以输入功率或输入电流作为额定指标的串激电机设计，也可以作为机车牵引串激电机的设计参考。 2．本程序适用于初学者手工设计的初步计算,设计时需要一定经验数据做参考,请结合最后所列参考资料同时使用。 3．本程序追求的计算精度为10%，需要提高计算精度，则应采用计算机软件计算。 4．对本程序有任何疑问，请在https://www.doczj.com/doc/4e11715975.html,论坛公开交流。突破个人经验的局限，播撒文明传承的火种，完成从“钻木取火”到“气体打火机”的跨越，需要我们共同努力。 二、电磁设计程序 （一）额定参数和工作条件(核算时只要前面1.2.4项即可) 1额定电压 (V) 2额定频率 (H Z) （直流串激电动机可按频率为0Hz计算） 3额定输入功率 (W) 4额定电流 （A）(其中Cos直流为1,交流取0.9) 5额定转速 （r/min）(应按要求的转速提高10%来设计)
6额定输出功率 (W) 7额定输出转矩 (N.m) (输出功率和转矩为最重要工作条件，有条件时应对负载特性进行实际测试，作出曲线，负载特性曲线和电机特性曲线的交点，即为工作点。) 8绝缘等级，工作制，使用环境等 (此相关项目与发热温升有关，非常重要，但对核算性能无影响。)
（二）定子冲片尺寸及计算 (设计新电机应尽可能的选择现有冲片，便于自动化生产；一般冲片一致工装模具可以通用。) 1定子外径 （cm） 2定子外形X方向 （cm） 3定子外形Y方向 （cm） 4定子轭高 （cm） 5定子内圆半径 （cm） 6定子内圆半径偏心距 （cm） 7定子极弧宽度 （cm） 8定子极身宽度 （cm） 9线槽半径 （cm） 计算： 10定子轭磁路长度（cm） (为轭部中心之长度，此公式应按照实际适当修正。) 11定子极身高度（cm）12定子线槽有效面积
电动车维修技术培训班教材 作者：朱明刚 第一章电动车的历史，现状及发展趋势 早期的电动自行车一般使用高速有齿电机配合汽车用启动型电池，调速装臵采用能耗型（电阻降压），由于调速装臵效率太低，没有相应的保护电路，使电机，调速装臵，电池之间的配合没有达到最佳状态。这种形式的电动自行车已经淘汰。 真正有实用价值的电动车在90年代后期出现，由于电动车电池（阀控密封铅酸蓄电池）技术有了突破性发展。可以在使用周期内达到免维护的目的。而且不再有电解液溢出，使用更加安全，方便。电动车得到快速发展。这一时期的电动车以高速有刷电机为主。控制器以pwm技术为核心，加入制动断电，过流保护，欠压保护。不仅保护电机不受大电流冲击，还能保护电池不会过放电，对电机和电池的寿命有了保障。同时，控制器功率管不再频繁烧毁。电动车整体性能得到质的飞跃。 2003年以后，电动车技术得到飞速发展，以无刷电机驱动的电动车逐渐代替故障率居高不下的有刷电动车。电机可靠性极高，使用寿命大大延长。与之相配的无刷控制器技术也得到快速提升。融入了多段限流软启动技术，速度开环，闭环控制，赌转保护，Abs柔性电子刹车技术，电机发电反充电技术，使电动车的机械和电气性能全面加强。
值得一提的是电池充电技术也不断提高，早期的工频变压器加上二极管充电机，由于没有充电电流，电压的控制。使电池严重过充或者欠充。电池使用寿命极短。后来研制了恒压限流2阶段充电器，虽然达到了充足电的要求，但效率较低，充电时间较长，现在普遍使用的智能3段式充电器，基本遵循了电池的最佳充电曲线（马斯曲线），在此基础上结合单片计算机技术，正脉冲充电，修复，和负脉冲去极化技术，数字化温度检测控制技术，电池充电量管理技术，电池组平衡充电技术。在充电的各个阶段施以最佳的电流，电压，频率，温度等控制。使充电时间更短，充电效率更高。电池寿命更长。 未来的电动车应该是以无位臵传感器（霍耳元件）的3相无刷电机为主流。由于省却了位臵传感器，电机结构更简单，可靠。电机只有3条绕组线。维护更简单。与之相配的无刷控制器技术含量更高。更换无刷换控制器将变得异常简单。 未来的电动车电池将会多元化发展，镍氢电池，锂电池，燃料电池，超级电容器电池等。但未来5－8年还是以铅酸电池为主。第二章电动车原理及维修 第一节电动车整体构造 电动车整体构造其实很简单，基本上是在自行车的基础上加上“四大件”（电池、控制器系统、电机、充电器），就成为一个简单的电动车。 由电池提供能源，通过控制器供给电机电能，电机把电能转换为

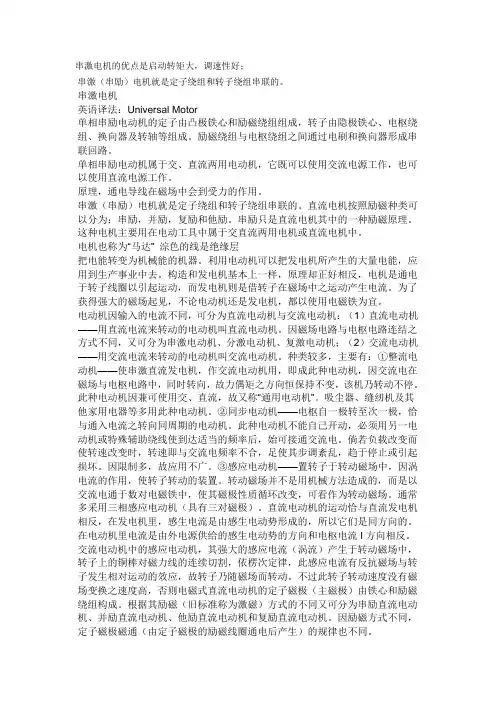

串激电机的优点是启动转矩大，调速性好； 串激（串励）电机就是定子绕组和转子绕组串联的。 串激电机 英语译法：Universal Motor 单相串励电动机的定子由凸极铁心和励磁绕组组成，转子由隐极铁心、电枢绕组、换向器及转轴等组成。励磁绕组与电枢绕组之间通过电刷和换向器形成串联回路。 单相串励电动机属于交、直流两用电动机，它既可以使用交流电源工作，也可以使用直流电源工作。 原理，通电导线在磁场中会到受力的作用。 串激（串励）电机就是定子绕组和转子绕组串联的。直流电机按照励磁种类可以分为：串励，并励，复励和他励。串励只是直流电机其中的一种励磁原理。这种电机主要用在电动工具中属于交直流两用电机或直流电机中。 电机也称为“马达” 淙色的线是绝缘层 把电能转变为机械能的机器。利用电动机可以把发电机所产生的大量电能，应用到生产事业中去。构造和发电机基本上一样，原理却正好相反，电机是通电于转子线圈以引起运动，而发电机则是借转子在磁场中之运动产生电流。为了获得强大的磁场起见，不论电动机还是发电机，都以使用电磁铁为宜。 电动机因输入的电流不同，可分为直流电动机与交流电动机：（1）直流电动机——用直流电流来转动的电动机叫直流电动机。因磁场电路与电枢电路连结之方式不同，又可分为串激电动机、分激电动机、复激电动机；（2）交流电动机——用交流电流来转动的电动机叫交流电动机。种类较多，主要有：①整流电动机——使串激直流发电机，作交流电动机用，即成此种电动机，因交流电在磁场与电枢电路中，同时转向，故力偶矩之方向恒保持不变，该机乃转动不停。此种电动机因兼可使用交、直流，故又称“通用电动机”。吸尘器、缝纫机及其他家用电器等多用此种电动机。②同步电动机——电枢自一极转至次一极，恰与通入电流之转向同周期的电动机。此种电动机不能自己开动，必须用另一电动机或特殊辅助绕线使到达适当的频率后，始可接通交流电。倘若负载改变而使转速改变时，转速即与交流电频率不合，足使其步调紊乱，趋于停止或引起损坏。因限制多，故应用不广。③感应电动机——置转子于转动磁场中，因涡电流的作用，使转子转动的装置。转动磁场并不是用机械方法造成的，而是以交流电通于数对电磁铁中，使其磁极性质循环改变，可看作为转动磁场。通常多采用三相感应电动机（具有三对磁极）。直流电动机的运动恰与直流发电机相反，在发电机里，感生电流是由感生电动势形成的，所以它们是同方向的。在电动机里电流是由外电源供给的感生电动势的方向和电枢电流I方向相反。交流电动机中的感应电动机，其强大的感应电流（涡流）产生于转动磁场中，转子上的铜棒对磁力线的连续切割，依楞次定律，此感应电流有反抗磁场与转子发生相对运动的效应，故转子乃随磁场而转动。不过此转子转动速度没有磁场变换之速度高，否则电磁式直流电动机的定子磁极（主磁极）由铁心和励磁绕组构成。根据其励磁（旧标准称为激磁）方式的不同又可分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。因励磁方式不同，定子磁极磁通（由定子磁极的励磁线圈通电后产生）的规律也不同。
