浅谈提高加热炉热效率的方法
发表时间：2019-08-15T09:10:50.233Z 来源：《基层建设》2019年第11期作者：孙汉峰1 李建泰2 周玉强3 张莉4 [导读]
1长庆油田分公司第二输油处；2.3.4.庆阳石化公司
改造加热炉的目的就是增加热负荷，提高热效率。在实际操作过程中,为了提高管式炉的处理量，通过增强燃烧的办法，可提高热负荷10%左右。但因受辐射管壁温度过高、火焰舔炉管和炉膛产生正压等条件限制，其处理能力难以管式加热炉是炼油厂和化工厂重要的供热设备。
因此，在改造之前，应收集分析和现场标定加热炉的性能指标，包括设计数据和操作时炉内各部位烟气温度和压力；燃烧空气温度、压力降及过剩空气系数；介质的进、出口温度和压力等。
经综合分析，可从以下6个方面对管式加热炉进行改造。
1.增加对流管表面积
增加对流管表面积能增大对流段的热负荷。对流段位于辐射室上部,增加对流室高度比增加辐射室高度容易。在常减压装置、焦化装置中通常可采用这种改造方法。对流段排烟温度与介质进口温度之差,国外要求低于30℃,国内多为100～150℃。可从以下三个方面进行改造。
其一，增加对流管数量。管式加热炉对流段上部一般留有高度不小于800mm的检修空间，小型加热炉高度不小于600mm，可在此空间加装对流管。若空间不够，可加高对流段，以增加对流管的换热面积。
其二，用扩大表面管替代光管。旧式加热炉对流段有的用光管，可以用翅片管或钉头管代替。钉头管表面积是光管的2～3倍,翅片管表面积是光管的8～11倍。代替后原来的管板不能再用，需重新制作管板。如果燃烧器烧油，需增设吹灰器吹灰。建议采用声波吹灰器,吹灰介质为压缩空气,吹灰效果好,可提高对流传热系数,降低排烟温度,同样可提高加热炉的热负荷。
其三，用翅片管替代钉头管。旧式管式炉对流管若烧气体燃料，可用传热面积更大的翅片管代替钉头管,但要保证外部安装尺寸与钉头管的相同，以便仍使用原来的管板。
2.增加辐射管换热面积
很多情况下，可通过增加辐射室的高度（即辐射管的高度）来增加圆筒形立式炉辐射管的换热面积。对水平管箱式炉，在炉管上部或接近炉底的下部有可利用的空间用来增加炉管数量，从而增加辐射管的换热面积。辐射管的根数与炉管直径、管心距有关，辐射段尺寸受加热炉地基础、钢结构、燃烧器布置等影响。
3.修正烟囱高度
烟囱的主要用途是安全有效地排放烟气。如果结构不合理，炉膛便产生正压而限制加热炉的操作。烟囱可通过增加高度或直径加以修正，但烟囱所受的风载荷会增加，故加热炉基础和钢结构的强度及稳定性须重新核算，以保证满足风载荷增加后烟囱的力学性能要求。
4.换用新型燃烧器或变自然通风为强制供风
燃烧器是加热炉的关键设备,自然通风的燃烧器需要更多的过剩空气，火焰长，通过燃烧器的空气压降为7.6～15.2mmH2O，燃烧空气被低速导入,很难与燃油充分混合。燃油的过剩空气系数为0.30～0.40；气体燃料为0.15～0.20。
强制供风的燃烧器压力降为50.8～152.4mm H2O，空气高速进入，湍流激烈，火焰短小有力,炉膛内炉管受热均匀，空气压力使燃料和空气充分混合，燃料油的过剩空气系数为0.10～0.15，燃料气的为0.05～0.10，燃烧充分，放射烟尘粒子减少，火焰形状和刚度易于控制，工作噪声低。
减小过剩空气系数一般能节省燃料2%～3%。但对低氮燃烧器而言，其火焰很长，若过剩空气系数减小到设计值，则操作较困难。
5.增设空气预热系统
这是加热炉常见的改造方式。烟气出口温度每下降35℃，热效率提高1%。如果烟气温度高于340℃，热负荷大于9.3MW，应在对流段和烟囱之间增设空气预热器预热燃烧空气，余热可以利用。同时要安装强制供风燃烧器、鼓风机或引风机、冷风道、热风道和烟道等。预热器用于中小型加热炉时,应尽量顶置,以简化结构,降低改造费用。一般靠炉子原来的烟囱自然排烟，应避免排烟温度接近露点温度,排烟温度以200～250℃为宜。
燃料中有6%～10%的硫燃烧后转化成SO3，继而生成硫酸。烟气内SO3含量越高，露点温度越高。管壁温度至少要高于烟气露点温度25℃。若燃料中硫含量小于1%，管壁温度最低为135℃；若燃料中硫含量为4%～5%，管壁温度最低为149℃。
避免烟气露点腐蚀的措施有：用低压蒸汽或热油预热空气；用预热器出口高温空气循环预热进口空气，以保持较高的空气进口温度；采用低合金耐腐蚀钢或非金属材料。
6.应用高温辐射涂料增强换热效果
近几年来,在管式炉炉膛内表面喷涂高温辐射涂料,以增强辐射传热量。炉内壁常用的耐火材料(耐火砖、耐火混凝土和耐火纤维毡三大类)辐射系数小,而高温辐射涂料的幅射系数大,涂抹后会增加热源对炉壁的辐射传热量,使炉壁表面温度上升,达到增大炉管的传热量和加热炉的热负荷之目的。
文中简述的几种提高加热炉效率的措施，在实际生产中需结合装置的特点、工艺要求、设备腐蚀、操作的安全等因素具体而定。这也就是说，加热炉的优化技术，随着科学技术的不断进步，加热炉的技术将不断优化，提高加热炉效率的措施也将不断完善。
参考文献：
1、钱家麟,于遵宏,王兰田等.管式加热炉.北京:烃加工出版社,1987:148～157
2、罗弘.管式炉的节能改造.石油化工设备技术,1996,17(3):21～22
* 裴召华，男，工程师。2002年毕业于中国石油大学（华东）机械制造工艺与装备专业和法学专业，获得双学士学位，现在中油辽河工程有限公司机械工程所从事压力容器及非标设备的设计工作。通信地址：辽宁省盘锦市兴隆台区石油大街93号中油辽河工程有限公司机械工程所，124010 裴召华* （中油辽河工程有限公司） 裴召华. 提高火筒式加热炉热效率的措施. 石油规划设计，2009，20（5）：46～47 摘要 火筒式加热炉是油气田生产中应用非常广泛的设备，提高火筒式加热炉的热效率对于节能降耗意义重大。影响火筒式加热炉热效率的主要因素是过剩空气系数、不完全燃烧、排烟温度等。降低排烟温度对于热效率的提高影响最大，然而排烟温度的降低又引发了露点腐蚀问题。本文对提高火筒式加热炉的热效率和控制露点腐蚀的措施进行了论述。 关键词 火筒式加热炉 过剩空气系数 露点腐蚀 不完全燃烧 排烟温度 控制措施 火筒式加热炉是油田生产上应用广泛的设备，是在金属圆筒内设置火筒传热，通过火筒对物料加热，以满足工艺所需的温度。该设备对燃料的消耗非常大，提高火筒式加热炉的热效率，减少燃料消耗，对于节能降耗意义重大。本文重点对提高火筒式加热炉热效率的措施进行讨论。 1 提高空气进入炉膛的温度 空气预热温度与热效率提高值的关系见图1。 图1中曲线表明，空气温度每提高20℃，加热炉的热效率就提高一个百分点；当空气预热温度达到110℃时，加热炉的热效率可提高5%。空气预热通常是利用排出的高温烟气通过换热对空气进行加热，提高空气进入炉膛的温度。这种方式非常简便，不会改变工艺流程，便于操作控制，既可提高空气 进入炉膛的温度，又可降低排烟温度，提高加热炉的热效率。 空气预热可提高加热炉的热效率，但不能无限制地提高空气温度。其原因有二：一是随着空气温度的提高，燃烧产物中的NOx 会增加，如果没有适当的措施，对环保非常不利；二是空气温度过高还可能引起燃油喷嘴结焦和燃烧器变形过大。因此，预热空气温度不宜超过300℃。 2 控制过剩空气系数 燃料不可能在理论空气量条件下完全燃烧，必须要在一定过剩空气量的条件下才能完全燃烧。燃烧所用的实际空气量与理论空气量之比称为过剩空 气系数α。燃料为气时，合理的过剩空气系数 α=1.05～1.15；燃料为油时，合理的过剩空气系数α=1.15～1.25。如果过剩空气系数过大，那么大量的热量被烟气带走。热效率与过剩空气系数的关系曲线见图2。 图2曲线表明：当过剩空气系数α＞1.16时，随着过剩空气系数的增大，排烟热损失不断增大，热效率也随之降低；当过剩空气系数α＜1.16时，虽然排烟热损失也随过剩空气系数的降低而降低，但不完全燃烧热损失随过剩空气系数的下降而增 图1 空气预热温度与热效率提高值的关系 热效率提高值/% 空气预热温度/℃ 提高火筒式加热炉热效率的措施
提高运行锅炉热效率的几点建议 目前，运行中的锅炉一般以煤为燃料，由于对其管理、操作水平的限制，以及设备本身存在的问题，致其运行的热效率极大地低于《工业锅炉最低热效率标准》的规定，造成能源大量浪费。显然，提高运行锅炉的热效率，降低产汽成本，成为一个相当的现实问题。 锅炉热效率即有效利用燃料燃烧放出总热量的百分数。根据热平衡原理，热损失小了，有效利用热就多，效率便会提高。因此，如何提高锅炉热效率就成为研究如何降低热损失。 热损失主要包括：排烟热损失、固体未完全燃烧热损失、气体未完全燃烧热损失、锅炉散热损失、灰渣物理损失等。由于前两项热损失对效率影响很大，一般占总热量的 15~30%，有时可高达50%。因此，这里将重点讨论它们。 一、排烟热损失： 排烟热损失是锅炉的一项主要热损失。影响排烟热损失的主要因素是：排烟温度和过量空气系数。即：要降低排烟热损失就是降低排烟温度和保持一定的过量空气系数。 1．排烟温度： 排烟温度对锅炉热效率有直接的影响，因为排烟温度愈高，排烟热损失愈大，相应锅炉热效率就愈低。按照要求，这项热损失随着锅炉容量的不同一般在8%左右，但是很多锅炉达不到这个要求，有的高达15%左右，降低这项热损失成为锅炉节能的一个重要方面。锅炉在实际运行中，设备一定时，排烟温度的高低主要由烟气短路、受热面积灰与结垢以及运行负荷等因素而影响。 （1）烟气短路：煤在炉膛中燃烧，高温烟气离开炉膛后，应流经所有对流受热面进行热交换，但由于施工质量、检修不及时或用户私自进行不合理的结构改造等原因，使对流受热面的隔墙不严或损坏，造成烟气短路，只能和部分对流受热面进行热交换。显然，烟气流程变短，锅炉的排烟温度一定会相应提高。 （2）受热面积灰：据有关资料可知，烟灰的导热系数为0.07~0.12kW/m·℃，锅炉钢材的导热系数为35.6~50.6kW/m·℃，后者大约是前者的463倍，这样一来，假如锅炉在运行中，受热面积灰不及时清理，传热阻力将大大增加。通常，受热面积灰1mm厚，热损失将增加4~5%左右，同时多浪费燃料10%，所以，锅炉在运行当中应及时吹灰，以便降低排烟温度。实际中，不少用户将锅炉吹灰系统甩掉，显然，这是极大的错误。 （3）受热面结水垢：据资料可知，水垢的导热系数为1.28~3.14 kw/m·℃，比钢材的导热系数平均小19.5倍，显然，如果受热面结了水垢，其传热效果将会骤降，造成燃
影响加热炉热效率的因素及对策 摘要：21世纪随着石油开采工程的不断深入，全国的各大油田也得到了不断的发展。由于新疆冬季的特殊气候条件，气温低，持续时间长，在原油的输送过程中需要进行中间加热，这就需要大量的加热炉。笔者通过分析加热炉在运行中存在的一系列问题和影响加热炉热效率的因素，提出了提高加热炉运行热效率的技术对策，并介绍了几种提高运行热效率的途径和具体措施，指出了影响热效率的关键因素以及提高热效率的可行性，并在此基础上就进一步提高加热炉热效率提出了建议和改进措施。 关键词：加热炉热效率对策 引言：众所周知，原油在运输和加工过程中，必须要使用加热炉加工。因此，加热炉成为了石油领域中无法取代的重要能源机器，但是由于加热炉在加热原油的过程中很大一部分的热能都散发了出去，并没有应用于加热原油上。所以，找到提高加热炉热效率的方法成为了整个热能领域亟待解决的问题，考虑到加热炉是将原油运输中不可或缺的一道工序，也是至关重要的一项设备，找到影响加热炉热效率的因素，提出解决问题的方法，是整个石油行业需要解决的问题。 一、影响加热炉效率的主要因素 1.加热炉受热面积灰结垢一直是困扰加热炉运行的主要因素，受热面积灰结垢一旦形成，它所造成的负面影响将是持久的及递增的。同时应保证燃料燃烧充分。因为，排烟热损失主要由排烟温度和烟气量决定，烟气量取决于加热炉的过剩空气系数，提高热效率的途径主要是通过降低过剩空气系数或排烟温度来实现。所以，在过剩空气系数和排烟温度增高时，加热炉热效率都将降低。 2.加热炉运行控制中由于多种原因致使运行工况控制不好，包括风门调节不当，供风过大；运行负荷低于设计值；燃料品质不好造成腐蚀和积灰；供风系统操作不当；燃烧器选型问题等，这些问题导致的直接结果是加热炉排烟气氧含量和过剩空气系数普遍偏高。通过调查发现，企业中加热炉烟气中的平均氧含量普遍都高于标准的指标，平均排烟温度也高于标准温度。过高的烟气氧含量导致炉内的过剩空气较多，这样会造成排烟温度偏高，烟气带走的热量越多，对热效率的影响也就越大。过大的过量空气系数还会加速炉管的氧化，促使氮氧化物增加，给环境造成不利的影响，影响炉管使用寿命 3.余热回收系统设备状况的好坏也会影响加热炉的热效率。时刻了解设备的腐蚀状况，加以预防。余热回收系统设备腐蚀主要是硫酸露点腐蚀造成，在该系统低温烟气段普遍存在，系统中的蒸馏装置前置空气预热器因为腐蚀容易泄漏，造成热损失。 4.炉壁散热损失超标仍然是一个不可忽视的因素。通过观察炉膛内部发现，部分炉子炉膛衬里脱落严重，炉壁表面温度普遍高于规定的标准温度，造成这种
提高循环流化床锅炉效率的因素与调整 、循环流化床锅炉燃烧的特点 从燃烧观点可把主循环回路分成三个性质不同区域，即(1) 下部密相区( 位于二次风平面以下) ；(2) 上部稀相区(位于二次风平面以 上) ；(3) 气固分离器。在炉膛下部密相区，床料颗粒浓度比上部区域的浓度要大一些，储存大量的热量。当锅炉负荷升高时，一、二次风量均增大，大部分高温固体粒子被输送到炉膛上部稀相区，燃料在整个燃烧室高度上燃烧。颗粒在离开炉膛出口后，经适当的气固分离器和回料器不断送回下部密相区燃烧。在任何情况下，全部的燃烧空气通过炉膛上部。细小的炭粒被充分暴露在氧环境中，炭粒子的大部分热量在这里燃烧释放。 二、循环流化床锅炉的燃烧效率的影响因素 影响流化床锅炉燃烧的因素很多，如燃煤特性、燃煤颗粒及流化质量、给煤方式、床温、床体结构和运行水平等。 (一)燃煤特性的影响 燃煤的结构特性、挥发分含量、发热量、灰熔点等对流化床燃烧均会带来影响。 首先燃料的性质决定了燃烧室的最佳运行工况。对于高硫 煤，如石油焦和高硫煤，燃烧室运行温度可取850C，有利于最佳脱硫剂的应用；对于低硫、低反应活性的燃料，如无烟煤、石煤等，燃烧室应运行在较高的床温或较高过剩空气系数下，或二
者均较高的工况下，这样有利于实现最佳燃烧。 第二，燃烧勺性质决定了燃料勺燃烧速率。对于挥发分含量较高，结构比较松软的烟煤、褐煤和油页岩等燃料，当煤进入流化床受到热解时，首先析出挥发分，煤粒变成多孔的松散结构，周围勺氧向粒子内部扩散和燃烧产物向外扩散勺阻力小，燃烧速率高。对于挥发分含量少，结构密实的无烟煤，当煤受到热解时，分子勺化学键不易破裂、内部挥发分不易析出，四周勺氧气难以向粒子内部扩散，燃烧速率低，单位质量燃料在密相区的有效放热量就少，对于那些灰分高、含碳量低的石煤、无烟煤等，煤粒表面燃烧后形成一层坚硬勺灰壳，阻碍着燃烧产物向外扩散和氧 气向内扩散，煤粒燃尽困难。 第三，燃料的性质决定了流化床的床温。不同的燃料具有不 同的灰熔点。在流化床中最怕结渣，结渣后容易造成被迫停炉。 （二）颗粒粒径的影响 对单位重量燃料而言，粒径减小，粒子数增加，炭粒的总表面积增加，燃尽时间缩短，燃烧速率增加。挥发物完全析出和炭粒完全燃尽所需要勺时间减少，化学不完全燃烧和机械不完全燃烧的损失减少。适当缩小燃煤粒径是提高燃烧速率的一项有效措施。我国流化床锅炉大多数燃用0?10mm勺宽筛分煤粒。 （三）给煤方式的影响 加入到床层中勺燃料要求在整个床面上播散均匀，防止局部 碳负荷过高，以免造成局部缺氧。因此给煤点要分散布置。现在
单位时间内锅炉有效利用热量占锅炉输入热量的百分比，或相应于每千克燃料(固体和液体燃料)，或每标准立方米(气体燃料)所对应的输入热量中有效利用热量所占百分比为锅炉热效率，是锅炉的重要技术经济指标，它表明锅炉设备的完善程度和运行管理水平。锅炉的热效率的测定和计算通常有以下两种方法： 1．正平衡法 用被锅炉利用的热量与燃料所能放出的全部热量之比来计算热效率的方法叫正平衡法，又叫直接测量法。正平衡热效率的计算公式可用下式表示： 热效率＝有效利用热量/燃料所能放出的全部热量*100％ ＝锅炉蒸发量*（蒸汽焓－给水焓）/燃料消耗量*燃料低位发热量*100％ 式中锅炉蒸发量——实际测定，kg/h； 蒸汽焓——由表焓熵图查得，kJ／kg； 给水焓——由焓熵图查得，kJ／kg； 燃料消耗量——实际测出，kg/h； 燃料低位发热量——实际测出，kJ／kg。 上述热效率公式没有考虑蒸汽湿度、排污量及耗汽量的影响，适用于小型蒸汽锅炉热效率的粗略计算。 从上述热效率计算公式可以看出，正平衡试验只能求出锅炉的热效率，而不能得出各项热损失。因此，通过正平衡试验只能了解锅炉的蒸发量大小和热效率的高低，不能找出原因，无法提出改进的措施。 2．反平衡法 通过测定和计算锅炉各项热量损失，以求得热效率的方法叫反平衡法，又叫间接测量法。此法有利于对锅炉进行全面的分析，找出影响热效率的各种因素，提出提高热效率的途径。反平衡热效率可用下列公式计算。 热效率＝100％－各项热损失的百分比之和 ＝100％－q2－q3－q4－q5－q6 式中q2——排烟热损失，％； q3——气体未完全燃烧热损失，％； q4——固体未完全燃烧热损失，％； q5——散热损失，％； q6——灰渣物理热损失，％。 大多时候采用反平衡计算，找出影响热效率的主因，予以解决。
薛正举 (河北金牛旭阳热电车间) 摘要：锅炉的热效率表明锅炉设备的完善程度和运行管理的水平。通过计算公司1#锅炉“煤改气”后的热效率，来分析了影响其热效率的主要因素，并讨论了提高锅炉热效率的方法。 关键词：燃气锅炉、热效率 锅炉的热效率是指燃料送入的热量中锅炉有效利用的热量所占的百分数。它是锅炉的重要技术经济指标，它表明锅炉设备的完善程度和运行管理的水平。通过计算本公司1#锅炉的热效率，来分析了影响其热效率的主要因素，并讨论了提高锅炉热效率的方法，同时，也简单论述了其他减少热损失的措施。 一、燃气锅炉热效率的计算 在燃气锅炉相对燃煤锅炉，燃料燃烧程度要高很多，热损失相对比较少，燃气锅炉比燃煤锅炉的热效率要高。以下取公司1#燃气锅炉（煤改气锅炉）在2011年9月15日至17日的运行数据。通过正平衡法来计算1#锅炉的热效率。 正平衡法用被锅炉利用的热量与燃料所能放出的全部热量之比来计算热效率的方法叫正平衡法，又叫直接测量法。正平衡热效率的计算公式可用下式表示：热效率 = 锅炉蒸发量X（蒸汽焓-给水焓） 燃料消耗量X燃料低位发热量 吨蒸汽耗气量 33 注明：煤气量是由生产部提供，蒸汽产量是锅炉统计。 煤气热值计算
注明：煤气成分明细是由质管部气象色谱仪分析得出，每天分析6次，取平均值。焦炉煤气热值计算公式如下： Qd(KJ/m3) = (Q 1×A 1 + Q 2 ×A 2 + Q 3 ×A 3 + Q 4 ×A 4 )/100 式中： Q 1、Q 2 、Q 3 、Q 4 ——各可燃成份的发热值，千焦/米3。 即，H 2 = 12797， CH 4 = 36533， CO = 12640， CmHn = 71180 A 1、A 2 、A 3 、A 4 ——各可燃成分在煤气中的百分数。 过热蒸汽热值计算 过热蒸汽热值从熵焓图上查出。 锅炉给水的热值 现在锅炉用除盐水水温平均44℃，是由锅炉自备蒸汽加热除氧。自备蒸汽未统计在锅炉产气量内。 水44℃时的热值是 kJ/kg 锅炉效率 锅炉效率={蒸汽热值（kJ/kg）-给水的热值（kJ/kg）}X1000 煤气热值(kJ/m3)X吨蒸汽耗气量（m3/t）

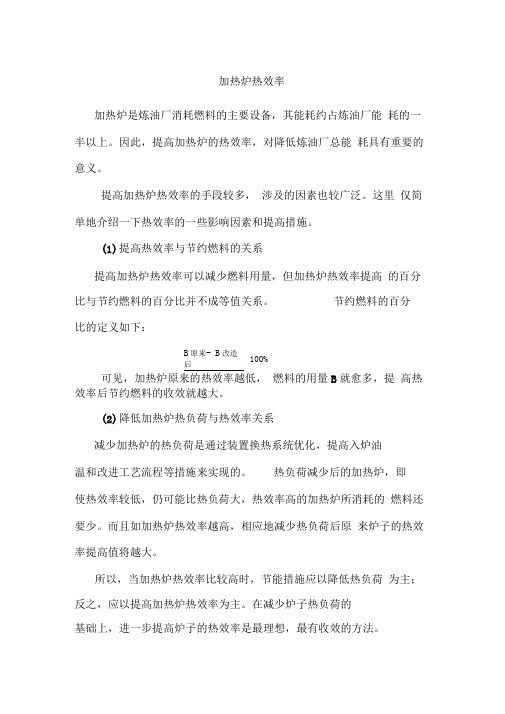

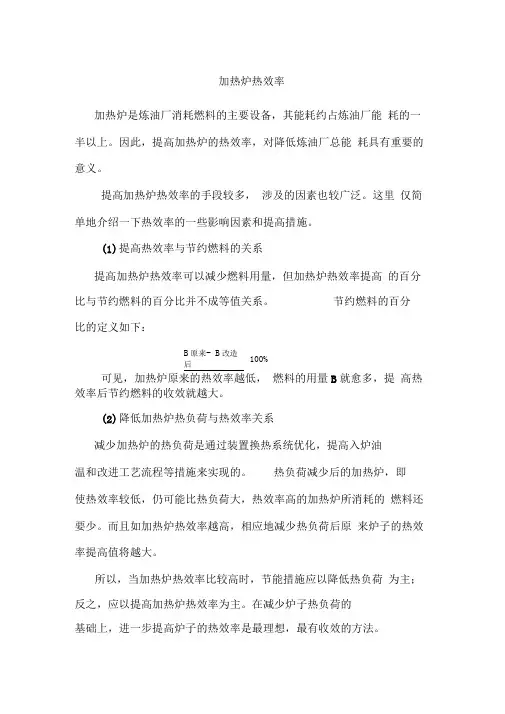

加热炉热效率 加热炉是炼油厂消耗燃料的主要设备，其能耗约占炼油厂能 耗的一半以上。因此，提高加热炉的热效率，对降低炼油厂总能 耗具有重要的意义。 提高加热炉热效率的手段较多， 涉及的因素也较广泛。这里 仅简单地介绍一下热效率的一些影响因素和提高措施。 (1) 提高热效率与节约燃料的关系 提高加热炉热效率可以减少燃料用量，但加热炉热效率提高 的百分比与节约燃料的百分比并不成等值关系。 节约燃料的百分 比的定义如下： 可见，加热炉原来的热效率越低， 燃料的用量B 就愈多，提 高热效率后节约燃料的收效就越大。 (2) 降低加热炉热负荷与热效率关系 减少加热炉的热负荷是通过装置换热系统优化，提高入炉油 温和改进工艺流程等措施来实现的。 热负荷减少后的加热炉，即 使热效率较低，仍可能比热负荷大，热效率高的加热炉所消耗的 燃料还要少。而且如加热炉热效率越高，相应地减少热负荷后原 来炉子的热效率提高值将越大。 所以，当加热炉热效率比较高时，节能措施应以降低热负荷 为主；反之，应以提高加热炉热效率为主。在减少炉子热负荷的 基础上，进一步提高炉子的热效率是最理想，最有收效的方法。 B 原来- B 改造 后 100%
