一、泡沫灭火系统施工工艺
1、施工依据：
（1）、设计施工图纸、技术文件；
（2）、《容器工程质量检验评定标准》；
（3）、《压缩机、风机、泵安装工程施工及验收规范》；
（4）、《工业金属管道工程施工及验收规范》；
（5）、《现场设备、工业管道焊接工程施工及验收规范》；
（6）、《采暖与卫生工程施工及验收规范》。
2、泡沫液储罐的安装
（1）、泡沫液储罐的安装位置和高度应符合设计要求，当设计无规定时，泡沫液储罐四周应留有宽度不小于0.7m的通道，泡沫液储罐顶部至楼板或梁底的距离不得小于1.0m。消防泵房主要通道的宽度，应大于泡沫液储罐外形的最小尺寸。
（2）、常压泡沫液储罐的安装方式应符合设计要求，当设计无规定时，应根据常压泡沫液储罐的形状按立式或卧式安装在支架或支座上，支架应与基础固定。
（3）、压力泡沫液储罐的支架应与基础固定，安装时不宜拆卸或损坏其储罐上的配管和附件。（4）、压力泡沫液储罐安装在室外时，应根据环境条件设置防晒、防雨、防冻设施。
3、泡沫比例混合器的安装
（1）、泡沫比例混合器安装时，液流方向应与标注的方向一致。
（2）、环泵式泡沫比例混合器的安装应符合下列规定：
A、环泵式泡沫比例混合器的安装坐标及标高的允许偏差为±l0mm；
B、环泵式泡沫比例混合器的连接管道及附件的安装必须严密；
C、备用的环泵式泡沫比例混合器应并联安装在系统上。
（3）、带压力储罐的压力式泡沫比例混合器应整体安装，并应与基础牢固固定。
（4）、压力式泡沫比例混合器应安装在压力水的水干管道上，泡沫液的进口管道应与压力水的水平管道垂直，其长度不宜小于1.Om；压力表与压力式泡沫比例混合器的进口处的距离
不宜大于O.3m。
（5）、平衡压力式泡沫比例混合器应整体垂直安装在压力水的水平管道上；压力表应分别安装在水和泡沫液进口的水平管道上，并与平衡压力式泡沫比例混合器进口处的距离不宜大于O．3m。
（6）、管线式、负压式泡沫比例混合器应安装在压力水的水平管道上，吸液口与泡沫液储罐或泡沫液桶最低液面的距离不得大于1.Om。
4、泡沫发生装置的安装
（1）、低倍数泡沫产生器的安装应符合下列规定：
A、液上喷射的横式泡沫产生器应水平安装在固定顶储罐罐壁顶部或外浮顶储罐罐壁顶端的泡沫导流罩上；
B、液上喷射的立式泡沫产生器应垂直安装在固定顶储罐罐壁顶部或外浮顶储罐罐壁顶端的泡沫导流罩上；
C、水溶性液体储罐内泡沫溜槽的安装应沿罐壁内侧螺旋下降到距罐底l.Om~1.5m处，溜槽与罐底平面夹角宜为30度。；泡沫降落槽应垂直安装，其垂直度允许偏差不应大于10mm，坐标及标高的允许偏差为±5mm；
D、液下喷射的高背压泡沫产生器应水干安装在泡沫混合液管道上。
（2）、中倍数泡沫发生器的安装位置及尺寸应符合设计要求，安装时不得损坏或随意拆卸附件。
（3）、高倍数泡沫发生器的安装应符合下列规定：
A、距高倍数泡沫发生器的进气端小于或等于O．3m处不应有遮挡物；
B、在高倍数泡沫发生器的发泡网前小于或等于1.0m处，不应有影响泡沫喷放的
障碍物；
C、高倍数泡沫发生器安装时不得拆卸，并应固定牢固。
（4）、泡沫喷头的安装应符合下列规定：
A、泡沫喷头的规格、型号、数量应符合设计要求；
B、泡沫喷头的安装应在系统试压、冲洗合格后进行；
C、泡沫喷头的安装应牢固、规整，安装时不得拆卸或损坏其喷头上的附件；
D、顶喷式泡沫喷头应安装在被保护物的上部，并应垂直向下，其坐标及标高的允许偏
差，室外安装为：±15mm，室内安装为：±10mm；
E、水平式泡沫喷头应安装在被保护物的侧面并应对准被保护物体，其距离允许偏差为：±20mm；
F、弹射式泡沫喷头应安装在被保护物的下方，并应在地面以下；在未喷射泡沫时，其顶部应低于地面10mm-15mmo
（5）、固定式泡沫炮的安装应符合下列规定：
A、固定式泡沫炮的立管应垂直安装，炮口应朝向防护区；
B、安装在炮塔或支架上的固定式泡沫炮应牢固；
C、电动泡沫炮的控制设备、电源线、控制线的规格、型号及设置位置、敷设方式、接
线等应符合设计要求。
5、固定式消防泵组的安装
（1）、固定式消防泵组的应安装在基础上，并应固定牢固。
（2）、固定式消防泵组不应随意拆卸，确需拆卸时，应由生产厂家进行。
（3）、固定式消防泵组应以工字钢底座水平面为基准进行找平、找正。
（4）、固定式消防泵组与相关管道连接时，应以固定式消防泵组的法兰端面为基准进行测量
和安装。
（5）、固定式消防泵组进水管吸水口处设置滤网时，其滤网的过水面积应大于进水管截面积的4倍；滤网架的安装应坚固。
（6）、附加冷却器的泄水管应通向排水设施。
（7）、内燃机排气管的安装应符合设计要求，当设计无规定时，应采用直径相同的钢管连接
后通向室外。
6、管道、阀门和消火栓的安装
（1）、泡沫混合液管道和阀门的安装应符合下列规定：
A、泡沫混合液立管安装时，其垂直度偏差不宜大于0.002；
B、泡沫混合液立管与水平管道连接的金属软管安装时，不得损坏其不锈钢编织网；
C、泡沫混合液水干管道安装时，其坡向、坡度应符合设计要求；
D、泡沫混合液管道上设置的自动排气阀应直立安装，并应在系统试压、冲洗合格后进行；放空阀应安装在低处；
E、泡沫喷淋系统干管、支管、分支管的安装除应按本条（1）．A、和（1）．C、款的规定执行外，尚应符合现行国家标准《自动喷水灭火系统施工及验收规范》的有关规定；
F、高倍数泡沫发生器进口端泡沫混合液管道上设置的压力表、管道过滤器、控制阀应安装在水平支管上。
（2）、液下喷射泡沫灭火系统泡沫管道和阀门的安装应符合下列规定：
A、泡沫水平管道安装时，其坡向、坡度应符合设计要求，放空阀应安装在低处；
B、泡沫管道进储罐处设置的钢质控制阀和止回阀应水平安装，其止回阀上标注的
方向应与泡沫的流动方向一致；
C、泡沫喷射口的安装应符合设计要求。当喷射口设在储罐中心时，其泡沫喷射管
和泡沫管道应固定在与储罐底焊接的支架上。
（3）、泡沫液管道的安装应符合6（1）条6（1）．A、和6（1）C、款的规定。
（4）、泡沫混合液管道、泡沫管道埋地安装时还应符合下列规定：
A、埋地安装的泡沫混合液管道、泡沫管道应符合设计要求；安装前应做好防腐，安装时不应损坏防腐层；
B、埋地安装采用焊接时，焊缝部位应在试压合格后进行防腐处理；
C、埋地安装的泡沫混合液管道、泡沫管道在回填土前应进行隐蔽工程验收，合格后及时回填土，分层夯实，并应按本规范附录填写隐蔽工程验收记录表。
（5）、消火栓的安装应符合下列规定：
A、泡沫混合液管道上设置消火栓的规格、型号、数量、位置、安装方式应符合设计要求；
B、消火栓应垂直安装；
C、当采用地上式消火栓时，其大口径出水口应面向道路；
D、当采用地下式消火栓时，应有明显的标志，其顶部出口与井盖底面的距离不得大于40mm；
E、当采用室内消火栓或消火栓箱时，栓口应朝外或面向通道，其坐标及标高的允许偏差为±20mm。
7、试压、冲洗和防腐
（1）、管道试压应符合下列规定：
A、管道安装完毕后宜用清水进行强度和严密性试验；
B、试压前应将泡沫发生装置、泡沫比例混合器加以隔离或封堵；
C、试验合格后，应按本规范附录D填写管道试压记录表。
（2）、管道冲洗应符合下列规定：
A、管道试压合格后宜用清水进行冲洗；
B、冲洗前应将试压时安装的隔离或封堵设施拆下，打开或关闭有关阀门，分段进
行；
C、冲洗合格后，不得再进行影响管内清洁的其他施工，并应按本规范附录E填写管
道冲洗记录表。
（3）、防腐应符合下列规定：
A、现场制作的常压钢质泡沫液储罐内、外表面应按设计要求防腐；
B、现场制作的常压钢质泡沫液储罐的防腐应在严密性试验合格后进行；
C、常压钢质泡沫液储罐罐体与支座接触部位的防腐，应符合设计要求，当设计无
规定时，应按加强防腐层的作法施工。
二、泡沫灭火系统调试
1、单机调试
（1）、单机调试可用清水代替泡沫液进行。
（2）、泡沫灭火系统的消防泵或固定式消防泵组应全部进行试验，其试验的内容和要求应符合现行国家标准《压缩机、风机、泵安装工程施工及验收规范》中的有关规定。（3）、泡沫比例混合器的调试应符合下列规定：
A、泡沫比例混合器应全部调试；
B、调试时，泡沫比例混合器的实测性能指标应符合标准的要求。
（4）、泡沫发生装置的调试应符合下列规定：
A、低、中倍数泡沫发生装置应选择最不利点的防护区或储罐进行喷水试验，其进口压力应符合设计要求；
B、最不利点泡沫喷头的压力应符合设计要求；
C、固定式泡沫炮(包括手动、电动)的进口压力应符合设计要求，其射程、射高、仰俯角度、水平回转角度等指标应符合标准的要求；
D、高倍数泡沫发生器进口压力的平均值不应小于设计值，每台高倍数泡沫发生器发泡网的喷水状态应正常。
（5）、消火栓应选择最不利点进行喷水试验，其压力应符合低、中倍数泡沫枪进口压力的要求。
2、系统调试
（1）、泡沫灭火系统的调试应在单机调试合格后进行。
（2）、泡沫灭火系统的调试应符合下列规定：
A、系统调试时应使系统中所有的阀门处于正常状态；
B、每个防护区均应进行喷水试验，当对储罐进行喷水试验时，喷水口可设在靠近储罐的水平管道上；
C、当为手动灭火系统时，应以手动控制的方式进行一次喷水试验；当为自动灭火系统时，应以手动和自动控制的方式各进行一次喷水试验，其各项性能指标均应达到设计要求；
D、低、中倍数泡沫灭火系统喷水试验完毕将系统中的水放空后，应选择最不利点的防护区或储罐进行一次喷泡沫试验；当为自动灭火系统时，应以自动控制的方式进行；喷射泡沫的时间不宜小于1min；实测泡沫混合液的混合比及泡沫混合液的发泡倍数应符合设计要求；
E、高倍数泡沫灭火系统除应符合本条2-（1）-A、和1-（2）、C款的规定外，尚应对每个防护区分别进行喷泡沫试验，喷射泡沫的时间不宜小于30s，泡沫最小供给速率应符合设计要求。
（3）、泡沫灭火系统调试合格后，应用清水冲洗后放空，将系统恢复到正常状态，并应按本规范附录F填写系统调试记录表。
三、维护管理
1、一般规定
（1）、泡沫灭火系统验收合格方可投入运行。
（2）、泡沫灭火系统投入运行前，建设单位应配齐经过专门培训，并通过考试合格的人员负责系统的维护、管理、操作和定期检查。
（3）、泡沫灭火系统正式启用时，应具备下列条件：
A、本系统规范所规定的技术资料；
B、操作规程和系统流程图；
C、值班员职责；
D、系统的检查记录表；
E、已建立泡沫灭火系统的技术档案。
2、系统的定期检查和试验
（1）、每周应对消防泵和备用动力进行一次启动试验，井应按本规范附录H填写系统周检记录表。
（2）、每季度应对系统进行检查，检查内容及要求应符合下列规定，并应按本规范附录J 填写系统季检记录表：
A、对低倍数泡沫产生器，中、高倍数泡沫发生器，泡沫喷头，固定式泡沫炮，泡沫比例棍合9S进行外观检查，应完好无损；
B、对固定式泡沫炮的回转机构、仰俯机构或电动操作机构进行植查，性能应达到标准的要求；
C、消火栓和阀门的开启与关闭应自如，不应锈蚀；’
D、压力表、管道过滤器、金屑软管、管道及附件不应有损伤；
E、电源和电气设备工作状况应良好；
F、供水水源及水位指示装置应正常。
（3）、每年应对系统进行检查，检查内容及要求除按季检规定的检查外，尚应符合下列规
定，并应按本规范附录J填写系统年检记录表；
A、年检时，除低、中倍数泡沫混合液立管和液下喷射防火堤内泡沫管道以及高倍数泡沫发生器进口端控制阀后的管道外，其余管道应全部冲洗，清除锈渣；
B、对低、中倍数泡沫混合液立管，只清除锈渣。
（4）、系统运行每隔2a-3·，应按下列规定对系统进行彻底地检查和试验，并应按本规范附录J填写系统年检记录表：
A、对于低倍数泡沫灭火系统中的液上及液下喷射、泡沫喷淋、固定式泡沫炮和中倍数泡沫灭火系统进行喷泡沫试验，并对系统所有的设备、设施、管道及附件进行全面检查；
B、对于高倍数泡沫灭火系统，可在防护区内进行喷泡沫试验，井对系统所有设备、设施、管道及附件进行全面检查；
C、系统检查和试验完毕，应对消防、泵、泡沫液管道、泡沫混合液管道、泡沫管泡沫比例混合器、管道过滤器等用清水进行彻底冲洗清除锈渣，井立即放空，然后涂漆。（5）对检查和试验中发现的问题应及时解决，对损坏或不合格者应立即更换，并应使系统恢复到正常状态。
消防车应急救援现场操作规程 及日常维护 一、消防车在奔赴火场及到达火场后，占据灭火有利位置，迅速投入灭火作战。 1、消防车在奔赴火场的行驶过程中，必须确保安全迅速行驶。消防车应选择距火场最近的消防车通道行进。多台车出动时，各车间保持足够的安全距离（50米至80米为宜）行进。到达火场后，切忌多台车同时进入同一作战区域，以妨碍火场指挥员调动车辆及时投入灭火战斗，进而延误战机。 2、消防车驾驶员在火场上必须坚决服从火场指挥员的指挥，机智灵活地执行指挥员的命令，保证整个灭火战斗的顺利实施。在火情发生不可逆转的变化，直接危及到消防车安全的情况下，可以先把车辆转移到较为安全的地方继续投入战斗，并及时报告车辆停放位置。 二、消防车辆进入火场投入灭火救援时的在操作程序。 1、消防车辆进入火场后，应当按照火场指挥员指定的位置停稳车辆。车辆的停放姿态能够满足对火场进攻与撤退的需要，必须确保灵活自如地随时撤出危险位置。车辆发动机必须保持运转状态，切不可盲目熄火，贻误战机。消防车开始供水时，应逐步升高水压，避免因水枪的反作用力造成战斗人员伤亡或水带爆破，影响灭火救援工作的顺利开展。 2、在接入水源的过程中，应注意消火栓供水压力是否能够满足消防车需要。调取天然水源应注意河塘的水深情况、淤泥情况等，防止过浅水深以及进水管吸水口受淤泥影响而导致火场供水中断。 3、在水源离火场超过消防车的直接供水能力时，应采用消防车接力供水方式进行火场供水。供水车驾驶员应注意受水车溢水管的溢水情况，保持适当的供水量。在后车无法观察前车的溢水情况时，前车驾驶员可以打开本车水罐上部的人孔，防止因供水量过大发生的涨罐现象。在供水过程中，受水车应选择坚硬的路面停放，在无法停放坚硬路面时，应采取必要的措施，防止因溢水而使车辆陷入泥潭。直接耦合接力供水时，应尽量使用同一型号的消防车辆，各车之间必须相互协调，防止因操作不当使供水中断。在直接供水压力较高时，应注意保持适当水压，防止伤及战斗人员。 三、火场中正确使用泡沫消防车（炮车）是扑灭石油化工类火灾的程序。 1、泡沫消防车应当用侧后部对向火场，迅速出水，增至适当压力（以东风消防车为例，使用PQ8枪时压力为≥，使用车载炮时压力为≥）后，打开压力水旋塞，再打开泡沫罐出液球阀，将混合器调至适当位置，对准火焰中心，喷射泡沫液。
操作规程编号：YTO-FS-PD785 泡沫灭火系统操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
泡沫灭火系统操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 泡沫系统操作规程 一、目的 为了避免或降低易燃、可燃物料的泄漏、火灾造成人员伤害、财产损失、环境影响，做到抢险救援中，能够更快、更有效地处置各类易燃、可燃物料泄漏、火灾和毒物外泄等事故，在公司重点装置部位设置泡沫灭火系统。 二、使用范围 火场、泄漏现场。 三、使用操作 1、泡沫罐泡沫出液阀、比例混合器出口阀保持常开位置。 2、使用时打开泡沫罐进水阀，打开总进水阀。 3、打开事故现场泡沫栓玻璃门，接上消防水带和泡沫枪，旋启泡沫栓阀即可出泡沫（出水）灭火。 4、罐区内各储罐都有泡沫灭火装置，任何一个储罐发生火灾，只要开启相对应的阀门即可（各阀门出口管网上有标识），其它阀门禁止开启。
气体灭火系统施工方案 编制： 审核： 批准：
中铁十九局集团电务工程有限公司乌鲁木齐轨道交通产业总部基地控制中心设备安装工程03合同段项目经理部 二O一八年九月一日 目录 一、本标段工程概述 (03) 二、编制依据 (03) 三、施工特点 (04) 四、施工准备 (04) 五、主要施工部署和施工工艺 (05) 六、交工验收 (15) 七、工程质量目标保证措施 (15) 八、安全及文明施工保证措施 (17)
九、文件和资料管理措施 (19) 一、本标段工程概述 1.工程名称：乌鲁木齐轨道交通产业总部基地项目-线网控制中心及附属工程。 2.建设地点：本程位于乌鲁木齐市经开区，卫星路与黄山街交汇处西南侧。 3.建设单位：乌鲁木齐市城市轨道集团有限公司 4.建设层数及高度：C座层数6层，层高39.2m，1-4层每层高度 4.8m、5层夹层层高2.3m，5层层高10.6m，6层层高4m 5.建筑主要功能：C座为控制中心，框架（建筑隔震）结构； 6.合同段：塔楼C 座地上部分(含01、02 合同段气体灭火系统设备采购)
二、编制依据 《地铁设计规范》（GB 50157-2013） 《洁净药剂灭火系统标准》（美国防火学会NFPA2001标准2000年版） 《惰性气体灭火剂》（GB20128-2006 ） 《气体灭火系统及部件》（GB25972-2010） 《气体灭火系统设计规范》（GB50370-2005） 《气体灭火系统施工及验收规范》（GB50263-2007） 《工业金属管道工程施工质量验收规范》（GB50184-2011）《火灾自动报警系统设计规范》（GB50116-2013） 《火灾自动报警系统施工及验收规范》（GB50166－2007） 《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006） 《电气装置安装工程接地装置施工及验收规范》（GB50169-2006） 《点型感烟火灾探测器》（GB4715-2005） 《火灾报警控制器》（GB4717-2005） 《消防联动控制系统》（GB16806-2006） 《线网控制中心C区电气专业》（2018.6.25）
SX5300JXFJP16型 多功能泡沫消防车 操作规程 2008年月日发布 2008年月日实施中国石油
目录 1目的与范围 (1) 2参考文件 (1) 3术语和定义 (1) 4操作规程 (2) 4.1常规操作 (2) 4.1.1准备工作 (3) 4.1.2启动油泵 (3) 4.1.3臂架操作 (3) 4.1.4启动水泵 (4) 4.1.5注水准备 (5) 4.1.6出水、泡沫液操作 (5) 4.1.7压力调整 (5) 4.1.8泡沫比例调整 (5) 4.1.9水罐注水 (6) 4.1.10收车操作 (6) 4.2特殊操作 (6) 4.2.1支腿操作 (7) 4.2.2球阀加热和压力吹扫操作 (7) 4.2.3自保系统操作 (7) 5.规程管理 (7) 附录1故障排除 (8) 附录2维护保养 (10) 附件3技术参数 (13) 附件4附图 (14)
1目的与范围 为了规范中国石油所属企业消防车灭火系统的操作，提高消防车使用效率，更好的发挥消防车的作用，特制定本规程。 本规程适用于SX5300JXFJP16型多功能泡沫消防车。 2参考文件 GB/T 15498-2003《企业标准体系管理标准和工作标准体系》 GA 131-1996《消防车产品质量定期检查试验规程》 GA 7956-1998《消防车消防性能要求和试验方法》 GA 6245-2003《消防泵性能要求和试验方法》 GA 19156-2003《消防炮通用技术条件》 GB 15308－94《泡沫灭火剂通用技术条件》 3术语和定义 3.1 消防车 供消防部门用于灭火、辅助灭火或消防救援的机动消防技术装备，根据需要，设计制造成适宜消防队员乘用、装备各类消防器材或灭火剂的车辆。 3.2泡沫消防车 主要装备消防泵、水罐、泡沫液罐和成套泡沫设备的灭火消防车。 3.3泡沫灭火系统 由水源、水泵、泡沫液供应源、空气泡沫比例混合器、管路和泡沫产生器组成的灭火系统。 3.4泡沫灭火剂 与混溶，通过化学反应或机械方法产生泡沫进行灭火的药剂。 3.5消防泵 安装于消防车、固定灭火系统或其他消防设施上，用作输送水或泡沫液等液体灭火剂的专用泵。 3.6车用消防泵 安装在消防车底盘上的消防泵。。 3.7消防枪
气体灭火系统施工方案 (汇总) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
气体灭火系统施工方案（汇总） 七氟丙烷气体气体灭火系统（有管网） 采用全淹没灭火，施工工艺如下： 、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，有管网式七氟丙烷气体灭火储存容器额定增压压力为.，无管网式七氟丙烷气体灭火储存容器额定增压压力为.。 、集流管上所设安全阀的动力压力为±。 、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和增压压力等。 、储瓶间室温为10℃—50℃。 、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离， 、有管网式七氟丙烷气体灭火管网安装：采用丝扣连接，首先打好牢固的防晃支吊架，将管道按图下好料，连接螺纹处涂胶，包生料带后拧紧，并调查管网之间的连接处。 、有管网式七氟丙烷气体灭火管网试压：按设计要求用氮气进行试验，上好堵头后慢慢向管网充填氮气，压至一定高度时暂停关闭试验阀，先进行检查，无泄漏后继续加压，达到规范要求后关闭试验阀，目测无泄漏、无变形，且连续稳压30min合格通过，该过程申请建设方和监理方代表参加并签字认可。
、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。 、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。 、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。 中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防安全. 七氟丙烷气体气体灭火系统（无管网） 七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。施工工艺如下： 、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本项目气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为.。 、集流管上所设安全阀的动力压力为±。
电厂油库区消防系统计算书 京安工程有限公司二0一0年十一月
一、设计依据： 1．业主提供的石油库设计图纸 2．《石油库设计规范》GB50074-2002 3．《建筑设计防火规范》GBJ16-87 4．《低倍数泡沫灭火系统设计规范》GB50151-92 及2000年局部修订条文 二、设计内容： 保护对象：500M3立式固定拱顶钢制保温储罐2座[D=9M,H=10M）。 灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火 灭火剂：6%氟蛋白泡沫液，其混合比为6% 冷却方式：采用移动式水冷却 （一）、泡沫用量 1．储罐的保护面积（A1） 根据规范第3.1.2条一款规定： A1=3.14D2 /4=3.14×92/4=63.585m2 2．根据规范第3.2.1条一款规定：泡沫混合液供给强度q=6.0L/min.m2连续供给时间t1 ：不小于30min（注：闪点为60°C的轻柴油为丙类液体） 3．计算泡沫混合液流量（Q） Q=q.A1=6×63.585=381.51L/min 4．根据规范第3.2.4条规定：泡沫产生器数量及流量（Q产）PC8泡沫产生器2个，Q产为480L/min 注：泡沫产生器工作压力按0.5MPa计 5．泡沫枪数量及连续供给时间、流量Q枪 根据规范第3.1.4条,用于扑救防火堤内流散液体火灾的泡沫枪数量为1支，其泡沫枪的泡沫混合液流量不应小于240L/min，选Q枪=240L/min 即PQ4型泡沫枪：1支 连续供给时间t2：不小于20min 6．泡沫混合液用量M混 V （系统管道内泡沫混合液剩余量）：考虑设DN100管道170.0m及DN65管道150.0m。管道容积为1823L M混=n产×Q产×t1+n枪×Q枪×t2+V（系统管道内泡沫混合液剩余量）=2×480×30+1×240×20+3800=28800+4800+1823 =35423L 7．泡沫液用量 V=K.V混/1000=6%×35423/1000=2125L/1000=2.125M3 则泡沫贮罐的容积为2.125m3 配制泡沫混合液所需的水量为：35423L×94%=33298L=33.298M3 泡沫比例混合器的流量为：8×2+4=20L/S 配制泡沫混合液的水流量：20L/S×94%=18.8L/S 8．根据规范第3.7.3条储罐区泡沫灭火系统管道内的泡沫混合液流速，不宜大于3m/s 主管初选管径 DN100
豪泺泡沫消防车操作规程
————————————————————————————————作者：————————————————————————————————日期：
泡沫消防车 操作规程 （豪泺底盘） 2008年月日发布 2008年月日实施中国石油
泡沫消防车操作规程目录 1车辆概况 (1) 1.1用途与特点 (1) 1.2主要构造及原理 (1) 1.2.1驾驶室 (1) 1.2.2水罐、泡沫罐 (2) 1.2.3动力传动机构 (2) 1.2.4水泵系统 (2) 1.2.5泡沫系统 (3) 1.2.5自保系统 (4) 1.2.6电气控制系统 (4) 1.2.7器材箱 (4) 1.3图形及开关标志 (5) 1.4技术参数 (7) 2操作步骤 (9) 2.1消防车驾驶 (9) 2.1.1操作纲要 (9) 2.1.2操作步骤 (9) 2.1.3禁止操作的动作 (10) 2.1.4故障及异常状态下的操作 (10) 2.1.5要点和说明 (11) 2.1.6注意事项 (13) 2.2射水、泡沫操作 (14) 2.2.1操作纲要 (14) 2.2.2操作步骤 (15) 2.2.3应急操作和故障排除 (23) 2.3维护保养 (27) 2.3.1日常维护保养 (27) 2.3.2定期维护保养 (27)
泡沫消防车操作规程 1车辆概况 1.1用途与特点 用途：主要用于扑救大面积油类火灾，化工装置及油罐火灾，也可用于扑救建筑物等其它火灾。 特点：本身带有水泵、水罐和泡沫罐，可独立完成火灾扑救及生产作业现场监护。消防系统可实现气-机-电一体化操作和手动操作。 1.2主要构造及原理 该车主要由驾驶室、水罐、泡沫液罐、水泵系统、泡沫系统、自保系统、电气控制系统和器材箱组成。 1.2.1驾驶室 四门双排驾驶室，可乘坐6人（包括驾驶员），内部安装各种主要控制开关、电子警报器、 AV1/AV2 VOL+VOL-MENU JEJA 图2 倒车监视器 ELECTRONIC SIREN HONK H-L2H-L1 WAIL WELP MIC CJB-100 OFF ON HORN SIREN MIC 图1 电子警报器
气体灭火系统施工组织设计方案 1范围 本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统，卤代烷1211、1301七氟丙烷、1G541等灭火系统的管道及设备安装。 2施工准备 2.1接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。 2.2设备材料： 2.2.1消防气体灭火系统主要设备材料的选用应符合6—1"消防工程安装的通用要求"的有关内容。 2.2.2主要设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。 2.2.3一般常用材料：管材及连接件，型钢，焊条，氮气，氧气，乙炔，聚四氟乙烯胶带，膨胀螺栓，螺栓，螺母，密封垫；机油，防腐漆，稀料，小线，铅丝，电池等。 2.3主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空气压缩机，专用弯管机，步话机，管钳，压力案子，手锯，手锤，调管专用支架，钢锯，锉刀，板牙，扳手，活扳手，改锥，榔头，錾子，钢卷尺，平尺，角尺，油标卡尺，水平尺，线坠，白绸或白纸，石笔，粉笔，铅笔等。 2.4作业条件： 2.4.1预留预埋应配合结构施工进行。 2.4.2管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。 2.4.3设备安装应在设备间完成粗装修后进行。 3操作工艺 3.1工艺流程：
→ → → 3.2安装准备： 3.2.1熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确；临时剔凿应与设计，土建协调好。 3.2.2进场设备材料检验：设备材料规格：型号应满足设计要求，外观整洁，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施工规范规定。 3.3管网安装： 3.3.1气体灭火系统管材应根据设计要求或贮存压力选用，一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时，宜采用螺纹连接；当公称直径大于80mm的管道，宜采用法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。 3.3.2管道安装前应进行调直并清理内部杂物。采用法兰连接时，被焊接损坏的镀锌层要做好防腐处理。丝扣连接时，丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锉刀打净毛刺。 3.3.3气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道，垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应增设防晃支架。管道支吊架安装最大间距应符合下列规定： 3.3.4干管安装时，出瓶室的一段管应先安装好，找准尺寸后固定牢靠，管与管之间的距离应严格按照施工图纸确定，确保设备安装尺寸，然后再顺序安装其它管道。所有管道的安装尺寸应与设计图纸一致，严禁任意改变管道方向和长度。
泡沫灭火系统施工 方案
泡沫灭火系统施工方案 1、施工准备 A、一般要求 ( 1) 、泡沫灭火系统的施工人员经专业培训并考核合格, 且经单位审核批准。 ( 2) 、泡沫灭火系统施工前应具备下列技术资料: 1>设计施工图、设计说明书, 设备的安祖昂使用说明书以及其它必要的技术文件; 2>泡沫发生装置、泡沫比例混合器、固定式消防泵组、消火栓等主要设备的国家质量监督检验测试中心出具的检测报告和产品出厂合格证; 阀门、压力表、管道过滤器、金属软管、管子及管件等出厂检验报告或合格证。 ( 3) 、泡沫灭火系统的施工应具备下列条件: 1>设计单位向施工单位已进行了技术交底, 并有记录; 2>设备、管子及管件的规格型号符合设计要求; 3>与施工有关的基础、预埋管件和预留孔, 经检查符合设计要求; 4>场地、道路、水、电等临时设施应满足施工要求。 B、主要设备和材料的外观检查 ( 1) 、泡沫灭火系统施工前应对泡沫发生装置、泡沫比例混合器、泡沫液储罐、消防泵或固定式消防泵组、消火栓、阀门、压力表、管道过滤器、金属软管等设备及零配件进行外观检查, 并应符合下列规定:
1>无变形及其它机械性损伤; 2>外露非机械加工表面保护涂层完好; 3>无保护涂层的机械加工面无锈蚀: 4>所有外露借口无损伤, 堵、盖等保护物包封良好; 5>铭牌清晰、牢固; 6>消防泵或固定式消防泵组盘车应灵活, 无阻滞, 无异常声音; 高倍数泡沫发生器用手转动叶轮应灵活; 固定式泡沫炮的手动机构应无卡阻现象。 ( 2) 、泡沫灭火系统施工前应对管子及管件进行外观检查, 并应符合下列规定: 1>表面无裂纹、缩孔、夹渣、折叠、重皮和不超过壁厚负偏差的锈蚀或凹陷等缺陷; 2>螺纹表面完整无损伤, 法兰密封面平整光洁无毛刺及径向沟槽; 3>垫片无老化变质或分层现象, 表面无折皱等缺陷。 C、泡沫液储罐、阀门的强度和严密性检验 ( 1) 、泡沫液储罐的强度和严密性检验应符合些列规定: 1>每个泡沫泵站应抽查1个, 若不合格, 应逐个实验; 2>强度和严密性实验应采用清水进行, 环境温度宜大于5℃; 3>压力储罐的强度实验压力应为设计压力的1.25倍; 严密性实验压力应为设计压力。带胶囊的压力储罐可只作严密性实验; 4>常压储罐的严密性实验压力应为储罐装满水后的静压力; 5>强度实验的时间应大于5min; 严密性实验的时间不应小于
天河牌LLX5140GXFPM55 型 泡沫消防车 图一LLX5140GXFPM55 型泡沫消防车 1消防员室2警灯总成3PZ24/40空**泡沫－水组合泡炮4、CB10/30型消防泵5车身总成6器材装夹总成
天河牌LLX5140GXFSG55型 水罐消防车
目录 一、概述―――――――――――――――――――――1 二、主要技术性能参数――――――――――――――3 三、结构特征与工作原理――――――――――――――3 四、使用说明―――――――――――――――――――6 五、维护保养―――――――――――――――――――7 六、常见故障及排除方法――――――――――――――8 七、润滑部位使用润滑剂名称牌号――――――――――9 八、附图 图一LLX5140GXFPM55 型泡沫消防车―――――10 图二LLX5140GXFSG55型水罐消防车――――――11 图三消防操纵仪表板―――――――――――――12 续图三消防操纵仪表板――――――――――――13 图四动力传动系统――――――――――――――14 续图四水泵及进出水系统―――――――――――15 图五附加冷却系统示意图―――――――――――16 图六取力器构造――――――――――――――17 图七水环泵工作原理―――――――――――――18 图八附加电**原理图―――――――――――――19
一、概述 1、特点 消防车是陆上移动式消防装备的核心，是扑救城镇火灾的主要工具。在消防车服役期间，它被编入战斗班中，其任务是向火场及时而有效地输送消防战士、灭火剂、灭火工具和抢险救援器材等，在消防队员的操纵下发挥各种效能，达到灭火、救人及抢救物资的目的。因此，消防车在灭火战斗中起着十分重要的作用。 2、主要用途 泡沫消防车： 主要用途是：将消防队员、灭火器材运到火场，利用车辆本身所载灭火剂水和低倍数泡沫，通过车载空**泡沫－水组合消防炮或通过水带向水枪、泡沫枪供水；亦可从水源吸水向罐内注水或向其它车辆远距离供水；可扑救**类火灾和一般物质火灾。 水罐消防车： 主要用途是：将消防队员、灭火器材运到火场，利用车辆本身所载灭火剂水，通过车载消防水炮或通过水带向水枪供水灭火；亦可从水源吸水向罐内注水或向其它车辆远距离供水；可扑灭一般物质火灾。 与泡沫枪和其它泡沫灭火设备配合使用时，可供水或混合液，以便产生和喷射泡沫灭火。此时，亦可扑救**类火灾。 3、适用范围 泡沫消防车的灭火剂是水和低倍数泡沫，水罐消防车的灭火剂是水。 水： 水是不燃液体，是最常用的取之不尽、用之不竭的灭火剂。因而在消防工作中获得了广泛应用。 (一)水能迅速冷却物质。 (二)水能够隔绝空**，使燃烧窒息。 (三)水能够稀释某些液体,冲淡燃烧区内可燃**体的浓度,降低燃烧强度；能够浸湿未燃烧的物质，使之难以燃烧。 (四)水在机械作用下具有冲击力。水流强烈的冲击火焰，使火焰中断而熄灭。 水可以扑救煤炭、木材、粮草、棉麻、重**燃料等物质火灾，有的易燃液体，如二硫化碳等火灾可以用雾状水流扑救。 但水不能扑救下列物质和设备的火灾： （1）比水轻的（如**、汽**、苯等）能浮在水面上的可燃液体。 （2）遇水能发生燃烧和爆炸的化学危险品，如金属钠、钾、铝粉、电石。（3）熔化的铁水、钢水、灼热的金属和矿渣等。 （4）高压电器设备。 （5）精密仪器设备和贵重文件档案。 低倍数泡沫灭火剂： 低倍数泡沫灭火剂分为蛋白泡沫、氟蛋白泡沫、水成膜泡沫（又称轻水泡沫
灭火器操作规程 手提式泡沫灭火器操作方法：1．在奔赴火场时不得使灭火器倾斜、横拿及颠倒。2．距着火点10米左右时即可将灭火器颠倒过来，一只手紧握提环，另一只手抓住筒体底圈，将射流对准燃烧物。3．如燃烧物呈流淌状燃烧，则应将泡沫灭火器由远而近喷射；如在容器内燃烧，应将灭火器泡沫射向容器内壁，切忌直接对准液面喷射。4．扑救固体火灾时，应将灭火器射流对准燃烧最猛烈处。5．使用时灭火器应始终保持倒置状态。维护保养：1．应选择干燥、阴凉通风处存放，并应经常擦除灰尘使之通畅。2．每年应定期检查溶液是否失效等。3．使用后应及时将筒体和瓶胆等清洗干净，并充入新的灭火药剂。4．使用期满二年以上的应送有关检修单位进行水压试验。推车式泡沫灭火器操作方法：一般由两人操作，先将该灭火器迅速推到火场，在距着火点10米左右停下，由一人施放喷射软管后，双手紧握喷枪并对准燃烧处，另一人则先逆时针方向转动手枪，将螺杆升至最高位置，使瓶盖开足，然后将筒体向后倾倒，使拉杆触地，并将阀门手柄旋转90度，即可喷射泡沫灭火。如阀门装在喷枪处，则由负责操作喷枪者打开阀门。维护保养：其一般存放温度应在445℃间，应每月检查一次，察看喷枪处、软管、滤网及安全阀有无堵塞现象，使用两年后应对筒体、筒盖一起进行水压试验，每隔半年对所充装药液进行检查，如有变质应及进更换。手提式干粉灭火器的操作方法：1．灭火时，应迅速将灭火器翻转摇动数次，以松动干粉，在距燃烧物5米处拔下保险鞘，对准火焰压下手把猛烈扫射。2．扑救可燃、易燃烧液体时，应对准火焰根部进行扫射。如扑救的液体火灾为流淌燃烧时，应对准火焰根部由近而远并左右扫射。维护保养：1．该灭火器应放置于通风、干燥、阴凉处，存放温为-5℃至45℃，应避免在高温、潮湿场合存放。2．每隔半年应检查干粉是否结块、内充气是否泄漏等。3．灭火器一经开启后必须再行充装，每次充装前或灭火器出厂三年后，应进行水压试验。．推车式干粉灭火器的操作方法：推车式干粉灭火器的操作使用与手提式干粉灭火器基本相同。维护保养：推车式干粉灭火器维护时应检查车架、车轮子是否转动灵活，并检查其部件有无粘连破损现象，其他维护要求与手提式干料灭火器相同。泡沫使用方法：1．公司任何员工发现危险仓或主仓库着火后，立
一、气体灭火系统施工前的准备 1、技术资料的准备 为了保证气体灭火系统的施工质量，确保安装的系统符合设计要求和国家有关标准规范的规定，施工队伍除具有必要的专业技术人员、施工机具外，还应掌握以下技术资料。 1 （1）设计施工图、系统主要组件的使用、维护说明书。 （2）国家消防产品质量监督检验测试中心出具的容器阀、单向阀、选择阀、喷嘴、灭火剂和驱动装置等主要组件的检验报告和产品的出厂合格证。 （3）灭火剂输送管道及管道附件的出厂检验报告和合格证。 （4）系统中采用的不能复验的产品，如安全膜片，应有生产厂出具的同批产品检验报告和合格证。
2 2、施工应具备的基本条件 为了保证气体灭火系统的施工质量，除应做好一般工程施工所应准备的条件外。针对气体灭火系统的特点，还应具备以下基本条件。 （1）防护区和贮瓶间设置条件与设计相符。这里所讲的设置条件主要指防护区的位置、大小此寸、开口及封闭情况，维护构件的耐火性能和耐压性能；贮瓶间的位置、大小尺寸、梁板的承载能力、室内温度等。这些设置条件是保证系统能否保持的有效条件。因此安装前应进行检查，如与设计不符，应向设计、建设单位反映，以采取补救措施。 （2）系统组件与主要材料齐全，其品种和规格符合设计要求。 （3）系统所需的预埋件和空洞符合设计要求。一般来讲，气体
灭火的施工有一定的独立性，常在建筑物土建施工完成，进入室内装饰时开始。因此在土建施工时，要注意系统所需预埋件和孔洞的位置及大小是否符合设计要求，以确保系统安装位置正确，缩短施工时间。 3、系统组件的检查 （1）外观质量检查 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置等系统组件进行检查，并应符合下列要求。 1）系统组件无碰撞变形和其他机械损伤。 2）组件外露非机械加工表面的保护涂层完好。 3）组件所有外露接口均设有防护堵盖，且封闭良好，接口螺纹和法兰密封面无损伤。 4）铭牌清晰，标注的内容，如每个贮存容器的编号、灭火剂充装量、充装日期和贮存压力等符合现行国家有关气体灭火系统设计规范的规定和设计要求。 5）用于保护同一防护区的灭火剂贮存容器的高度相差不宜超过20毫米。这一要求除考虑到安装的系统整齐美观外，还考虑到容器尺寸相差过大，将影响贮存容器内灭火剂的充装率，影响灭火剂的喷射性能。 6）气体驱动装置的气体贮存容器规格尺寸应一致，容器高度相差不宜超过10毫米。 （2）灭火剂贮存容器内灭火剂的充装量和充装压力检查
隧道消防水成膜泡沫灭火系统安装工程施工工法 XXX 二00六年十二月三十日
隧道消防水成膜泡沫灭火系统施工工法 XXX 我国社会和经济的发展，隧道的建设越来越多，从而隧道火灾危险性也越来越引起人们的普遍重视。从国内外现有的相关资料显示，隧道火灾每次造成的人员和经济损失都相当严重。隧道火灾产生的原因主要有车辆因素、道路因素、驾驶员因素、乘客和所载物品因素、气候环境因素、自然和其它因素等。当隧道内发生火灾时，会产生大量有毒的气体和烟尘，温度最高可达1200℃，这将严重影响人员逃生、灭火救援等活动，因此，隧道火灾往往会导致重大财产损失和人员伤亡，火灾形势非常严重，损失巨大。从隧道的火灾特点来说，主要是汽油燃料流淌火灾，用水成膜泡沫灭火系统有很好效果。如1978年8月荷兰发凡尔逊隧道发生火灾，消防人员4分钟后赶到洞口，此时隧道内已浓烟滚滚，炸声不断。由于浓烟恶化视线，消防车无法行驶，只得由消防人员带压缩空气罐在车前摸索前进，诱导消防车到达距火区150m处，消防人员用两股水成膜泡沫灭火，20min 内火势得到控制。 1工法特点： 1.1 至今国家就隧道消防工程的设计和施工要求仍没有颁布明确的标准，此工法的形成有利于施工单位施工时有据可依。 1.2 本施工工法根据企业施工经验总结而成，并在具体施工过程中得到验证，取得了很好的效果。 1.3 按照本工法施工能够达到国家相关验收标准，使施工人员能够快
速掌握，标准作业。 2 适用范围： 本工法适用于高速公路1000米以上隧道消防工程。 3工艺原理： 3.1 施工前，设计单位、消防建审部门、建设单位、施工单位及相关专家等有关方协商，就初步设计与当地消防有关标准是否吻合进行全面论证。然后根据消防建审意见书，施工单位与设计单位进行联合设计。最后设计出具体施工图。 3.2 施工前期，对现场进行实际勘查，与各相关专业就管沟内的具体布置情况详细磋商，以免造成后期的返工。 3.3 施工准备阶段，将整个工程情况进行全面分析，制定出合理的施工工序，为以后施工做好有效部署。 3.4在施工过程中，每一个施工人员熟练掌握操作规程，使各个工序之间衔接紧凑，不会造成人员的浪费和材料的损失。 3.5 严格按照联合设计的要求进行施工，保证了调试和交验一次合格。 4 施工工艺流程及操作要点： 工艺流程 支架制安 灭火装置安装系统调试水池施工 4.1 施工准备 4.1.1 施工人员应经培训并考核合格，方可持证上岗。 4.1.2 设计施工图、设计说明书，设备的安装使用说明书以及其他必要
消防车操作规程 一、吸水 打开车辆总电源→打开仪表板电源按钮→打开车辆取力器→打开吸水口接吸水管→打开真空泵开关（吸水口上面）→打开引水控制按钮→打开后注水按钮→车辆给油（真空表达到0.04MPa）→关闭引水控制→关闭真空泵开关→观看液位表→吸水完成 二、打水 打开车辆总电源→打开车辆取力器→打开后进水按钮→打开常规出口任意一个或两个→接水带→打水 三、打水炮 打开车辆总电源→打开车辆取力器→打开后进水按钮→打开炮开关按钮→打开水炮球阀→车辆加油（压力表达到0.8-1MPa）→打水炮 注意事项：冬天排尽余水。 四、打B类泡沫 打开车辆总电源→打开车辆取力器→打开后进水按钮→打开B类泡沫阀→打开冲水阀→打开B类比例混合器(1刻度为16) →接水带(低压出口) →水带接泡沫枪→打泡沫（注意油门大小） 五、B类泡沫炮使用 打开车辆总电源→打开车辆取力器→打开后进水按钮→打开B类泡沫阀→打开冲水阀→打开B类比例混合器→打开炮开关按钮→打开泡沫球阀→打泡沫 关闭步骤：关闭炮开关→关闭炮球阀→关闭B类泡沫阀→关闭冲水阀
→关闭B类比例混合器 注意事项：冬天排尽余水。 六、打A类泡沫 打开车辆总电源→打开仪表板A类仪表电源→打开车辆取力器→打开后进水按钮→打开A类泡沫阀→打开A出口或B出口→空压机（约30秒）→打泡沫 七、A类泡沫炮使用 打开车辆总电源→打开仪表板A类仪表电源→打开车辆取力器→打开后进水按钮→打开A类泡沫阀→打开炮出口→打开炮球阀→打开空压机→打炮 A类泡沫炮关闭步骤及清洗： 关闭空压机按钮（压力为0）→关闭炮出口按钮→打开清洗阀→打开清洗阀按钮 八、中压绞盘使用 打开车辆总电源→打开车辆取力器→打开后进水按钮→打开中压绞盘进水开关 九、A类泡沫收工 关闭取力器→关闭后进水→关闭仪表电源→打开A出口/B出口按钮→余水放完后关闭A出口/B出口按钮→放水泵余水 注意事项： 1、若吸不上水，查看取力器和压缩机冷却器回水进水开关（进出各两个），四个开关全部关闭后再打开。 2、泡沫百分比为0.3-0.5之间，湿泡沫用于灭火，干泡沫用于隔离。

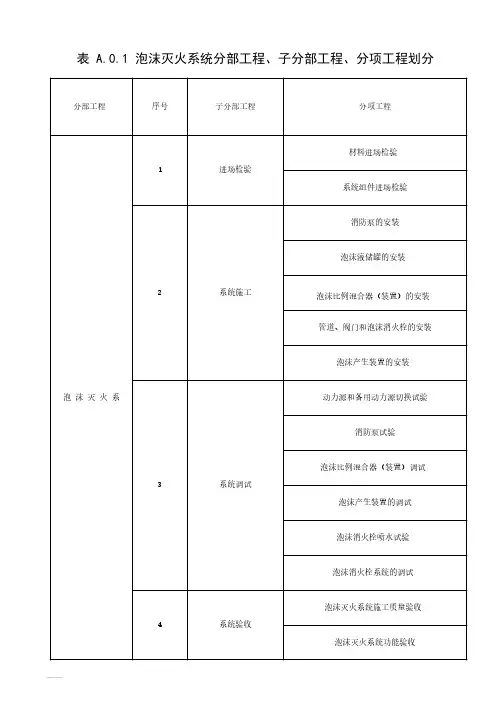

表 A.0.1 泡沫灭火系统分部工程、子分部工程、分项工程划分 分部工程 序号子分部工程分项工程 泡 沫 灭 火 系1进场检验 材料进场检验 系统组件进场检验 2系统施工 消防泵的安装 泡沫液储罐的安装 泡沫比例混合器（装置）的安装 管道、阀门和泡沫消火栓的安装 泡沫产生装置的安装 3系统调试 动力源和备用动力源切换试验 消防泵试验 泡沫比例混合器（装置）调试 泡沫产生装置的调试 泡沫消火栓喷水试验 泡沫消火栓系统的调试 4系统验收 泡沫灭火系统施工质量验收
