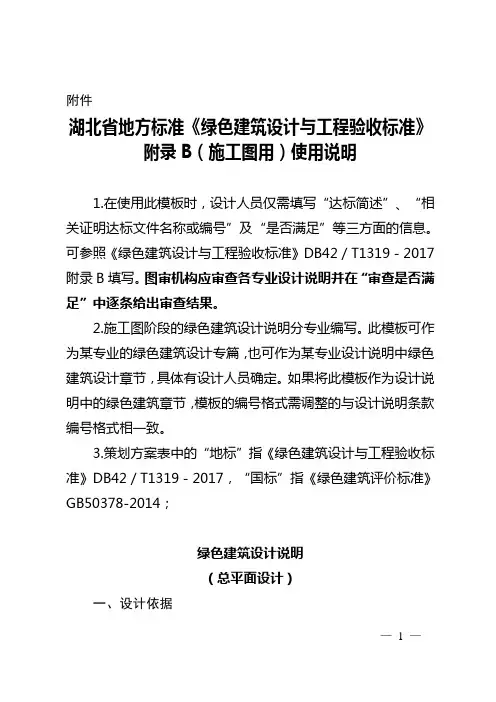

附件
湖北省地方标准《绿色建筑设计与工程验收标准》附录B（施工图用）使用说明
1.在使用此模板时，设计人员仅需填写“达标简述”、“相关证明达标文件名称或编号”及“是否满足”等三方面的信息。可参照《绿色建筑设计与工程验收标准》DB42／T1319－2017附录B填写。图审机构应审查各专业设计说明并在“审查是否满足”中逐条给出审查结果。
2.施工图阶段的绿色建筑设计说明分专业编写。此模板可作为某专业的绿色建筑设计专篇，也可作为某专业设计说明中绿色建筑设计章节，具体有设计人员确定。如果将此模板作为设计说明中的绿色建筑章节，模板的编号格式需调整的与设计说明条款编号格式相一致。
3.策划方案表中的“地标”指《绿色建筑设计与工程验收标准》DB42／T1319－2017，“国标”指《绿色建筑评价标准》GB50378-2014；
绿色建筑设计说明
（总平面设计）
一、设计依据
—1 —
—2 —
一、设计依据
1.《绿色建筑评价标准》GB50378-2014
2.《绿色建筑设计与工程验收标准》DB42／T1319－2017
—3 —
二、设计目标
满足《绿色建筑设计与工程验收标准》DB42／T1319－2017关于建筑设计的要求，且达到星级绿色建筑设计要求。
三、设计满足标准要求简述
设计满足标准要求的说明见下表
—4 —
四、设计自评
本项目满足《绿色建筑设计与工程验收标准》DB42／T1319－2017中第七章适用于本项目的一般项要求，同时在“节能与能源利用”方面应用绿色建筑技术得分达到分，在“节材与材
—5 —
料资源利用”方面应用绿色建筑技术得分达到分，在“室内环境质量”方面应用绿色建筑技术得分达到分，在“提高与创新”方面应用绿色建筑技术得分达到分，满足星级要求。
—6 —
—7 —
—8 —
—9 —
—10 —
—11 —
四、设计自评
本项目满足《绿色建筑设计与工程验收标准》DB42／T1319－2017中第十章适用于本项目的一般项要求，同时在“节地与室外环境”方面应用绿色建筑技术得分达到分，在“节能与能源利用”方面应用绿色建筑技术得分达到分，在“节水与水资源利用”方面应用绿色建筑技术得分达到分，在“室内环境质量”方面应用绿色建筑技术得分达到分，在“提高与创新”方面应用绿色建筑技术得分达到分，满足星级要求。
绿色建筑设计说明
（电气设计）
一、设计依据
1.《绿色建筑评价标准》GB50378-2014
2.《绿色建筑设计与工程验收标准》DB42／T1319－2017
二、设计目标
满足《绿色建筑设计与工程验收标准》DB42／T1319－2017关于电气设计的要求，且达到星级绿色建筑设计要求。
—12 —
—13 —
—14 —
—15 —
—16 —
—17 —
抄送：省住房和城乡建设厅。
武汉市城乡建设委员会办公室2018年5月7日印发—18 —
上芬小学新校工程 节能分部工程 施 工 总 结 报 告 告 广东省第四建筑工程有限公司 2017 年8 月18 日 建筑节能（绿色建筑）工程施工总结 尊敬的各位领导、专家： 大家下午好！首先我谨代表上芬小学新校工程所有建设者对各位领导在百忙中的莅临表示热烈欢迎和衷心感谢。由我单位承建的上芬小学新校工程自2016年04月23日开 工以来，在质监站、业主、勘察、设计和监理单位的细心指导和帮助下，节能分部工程现已顺利完成。在此，谨代表总包单位对节能分部工程的施工情况，向各位领导和验收专家
组作简要汇报，汇报分为：工程概况、质量管量、节能产品及设计概况、质量自评意见等四大部分。 一、工程概况 上芬小学新校工程位于民治办事处腾龙路东侧与简上路南侧交界处，总用地面积24612.87平方米，主要建设内容包括：教学楼与实验楼5层、行政楼4层、体育馆2层、食堂和宿舍6层、地下室1层、电梯安装工程及园区配套工程等。主体结构为框架结构教学与实验楼和宿舍楼为天然基础，行政楼及体育馆为桩基础。 本工程建设单位为深圳市龙华区建筑工务局，勘察单位为深圳市协鹏工程勘察有限公司，设计单位为深圳市建筑科学研究院股份有限公司，监理单位为深圳市竣迪建设监理有限公司监理，施工单位为广东省第四建筑工程有限公司为总承包单位。 二、节能产品及设计概况 1、本工程相关节能产品信息表
三、施工质量控制 1施工准备 认真编制节能专项施工方案，并经公司技术负责人重点审查：施工技术标准是否符合国家、地方有关规范、标准及设计的要求；为此所采取的技术措施是否安全可靠、施工工艺是否能保证工程质量要求。这为施工方案合理性，可操作性起到了很好的指导作用。并对影响工程质量的重点、难点及常见工程质量通病起到了预防作用。 2、原材料进场及检测 严把材料质量关，严格遵循材料及半成品的进场申报、进场验收、使用报审程序；按规范要求对影响结构安全和使用功能的材料，分部位，分批次的会同现场监理进行随机见证取样，见证送检，杜绝不合格材料使用在本工程上。 3、施工过程控制 1）墙体节能工程 墙体采用200厚或100厚A5.0蒸压加气混凝土砌块，Mb7.5专用配套砂浆砌筑（水泥砂浆均采用商品砂浆），砌筑前12小时对蒸压加气混凝土砌块表面适当洒水，使其表面洒湿。排砖上、下错缝，搭接长度无小于砌块长度的1/3，且无小于150。水平灰缝厚度 8~12,最大不超过15,竖缝宽度不大于20，墙、柱拉接筋采用①6.5或①8@600（三皮砖）后植法，墙体与构造柱留马牙槎。 2）门窗节能工程 A、玻璃采用LOW-E中空玻璃，框料采用铝型材，密封胶采用中性硅酮耐候密封胶，经检测均符合要求。 B连接件与墙体连接牢固，门窗框边均用发泡聚苯乙烯填充饱满，聚合物水泥砂浆密封，经监理工程师隐蔽验收合格后进行玻璃及其五金配件安装。 C门窗三性检测均符合设计要求。 3）屋面节能工程 屋面采用绝热用挤塑聚苯乙烯泡沫隔热（XPS板干铺，紧贴防水卷材层，铺平垫稳、拼缝严密。 5、施工工序控制：严格控制好各施工工序，上一工序没有经过监理工程师验收合格，不准进入下一工序施工。 四、质量自评意见 1、分部分项工程质量评定本建筑节能（绿色建筑）工程包括墙体节能、门窗节能、屋面节
北京市绿色建筑施工图审查要点 （2017年修订版） 北京市勘察设计和测绘地理信息管理办公室发布 二○一七年八月 目次 1总则1
2 建筑专业2 2.1节地与室外环境2 2.2节能与能源利用11 2.3节材与材料资源利用12 2.4室内环境质量16 3 结构专业21 3.1节材与材料资源利用21 4 给排水专业25 4.1节地与室外环境25 4.2节能与能源利用·26 4.3节水与水资源利用28 4.4节材与材料资源利用33 4.5 室内环境质量34 5 暖通专业34 5.1节地与室外环境34 5.2节能与能源利用34 5.3节材与材料资源利用40 5.4室内环境质量40 6 电气专业43 6.1节地与室外环境43 6.2节能与能源利用44 6.3节材与材料资源利用47 6.4室内环境质量48 7 提高与创新49 7.1一般规定49 7.2加分项49 附录A施工图审查集成表55 A.1 节地与室外环境55 A.2 节能与能源利用57 A.3 节水与水资源利用61 A.4 节材与材料资源利用63 A.5 室内环境质量64 A.6 提高与创新66 A.7 居住建筑评分计算表68 A.8 公共建筑评分计算表68 附录B 施工图审查对照表69 B.1节地与室外环境69
B.2节能与能源利用78 B.3节水与水资源利用86 B.4节材与材料资源利用91 B.5室内环境质量96 B.6提高与创新101
1总则 1.1为落实北京市政府“人文北京、科技北京、绿色北京”的发展战略，促进绿色建筑的科学发展，根据北京市人民政府办公厅发布的《北京市发展绿色建筑推动生态城市建设实施方案》(京政办发[2013]25号)，制定本要点。 1.2本审查要点适用于北京市新建民用建筑工程及类似的其他建筑工程的绿色建筑施工图审查（类似的其他建筑工程是指工业厂区内的办公楼、宿舍等类似民用建筑的建筑工程）；附建在工业厂房的办公用房等非工业部分，其面积占整个建筑面积的比例大于等于30%，或面积大于等于1000m2，非工业部分应进行绿色建筑施工图审查。 1.3本审查要点的标准依据是北京市《绿色建筑评价标准》DB11/T 825-2015。 1.4绿色建筑施工图审查与常规施工图审查同时进行，设计单位需提交《绿色建筑施工图审查集成表》，见附录A。施工图除符合本审查要点外，尚应符合国家及北京市的有关标准的规定。 1.5本审查要点中涉及两个及以上专业的条文，应在相关专业分别审查后确定该条得分或是否满足要求。 1.6 本审查要点5类指标的评分项的“得分Q i”按照该类指标的“实际得分”除以“适用总分”（“适用总分”为100分减去不参评分）再乘以100分计算，“得分Q i”乘以各类指标的“权重wi”即为该类指标的“加权得分”，“总得分∑Q”为各类指标的“加权得分ωi Q i”和“加分项得分Q8”之总和，加分项的附加得分Q8按本标准第１１章的有关规定确定。即∑Q=w1Q1+ w2Q2+ w3Q3+ w4Q4+ w5Q5+ Q8。评分计算表如下： 表1.6.1 居住建筑评分计算表（含住宅建筑、集体宿舍） 表1.6.2 公共建筑评分计算表
绿色建筑评估标准 【字体：大中小】2010-09-01 11:12:43 来源：中国天气网 目前全球对建筑“绿色”与否的评估标准主要有：美国绿色建筑委员会的“领先能源与环境设计建筑评级体系”（LEEDTM），英国的建筑科研组织（Building Research Establishment，BRE）“环境评价法”（BREEAM），日本的CASBEE体系等。其中以LEEDTM标准体系为最完善，是目前在世界各国的各类建筑环保评估、绿色建筑评估以及 建筑可持续性评估标准中最具有影响力。 美国的LEED绿色建筑评级体系 为了促进绿色建筑的发展与实践，美国绿色建筑委员会USGBC建立了一套自愿性的国家标准LEED （Leadershipin Energyand Environmental Design－领导型的能源与环境设计），该体系用于开发高性能的可持续性 建筑，进行绿色建筑的评级。简而言之，LEED是设计、建造和世界上最好最环保建筑的一套先进体系，整个项目包 括培训、专业人员认可、提供资源支持和进行建筑性能的第三方认证等多方面的内容。 中国绿色建筑三星认证 为了推动中国绿色建筑的发展。2006年6月1日，原建设部出台了《绿色建筑评价标准》（以下简称《标准》），第一次为“绿色建筑”贴上了标签。中国绿色建筑三星认证以《标准》为基础，由节地与室外环境、节能与能源利用、 节水与水资源利用、节材与材料资源利用、室内环境质量和运营管理（住宅建筑）或全生命周期综合性能（公共建筑）六类指标组成。每类指标包括控制项、一般项与优选项。通过这六类指标将建筑划分为一星至三星3个等级。 为加强绿色建筑评价标识的管理，住房和城乡建设部近日发出通知，印发《绿色建筑评价标识实施细则》，明确绿色建筑评价标识有效期为３年。 通知明确，住房和城乡建设部委托建设部科技发展促进中心负责绿色建筑评价标识的具体组织实施等管理工作和 三星级绿色建筑的评价工作。委托具备条件的地方住房和城乡建设管理部门开展所辖地区一星级和二星级绿色建筑评价 标识工作。 通知指出，绿色建筑评价标识分为“绿色建筑设计评价标识”和“绿色建筑评价标识”。其中，“绿色建筑设计评价标识”对处于规划设计阶段和施工阶段的住宅建筑和公共建筑，按照《绿色建筑评价标识管理办法》对其进行评价标识， 标识有效期为２年。“绿色建筑评价标识”对已竣工并投入使用的住宅建筑和公共建筑，按照《绿色建筑评价标识管理办 法》对其进行评价标识，标识有效期为３年。 从LEED看我国《绿色建筑评价标准》 任何一套绿色建筑评估体系，特别是一些推荐性的评估体系，都需要考虑以下几个问题，如果这些基本的问题无法得到很好地解决， 那么这套体系最终不可能得到广泛的认同和实施： 第一个问题就是开发商如何受益？ 也就是如何让得到绿色认证的建筑得到更高的估值，这会给开发商带来最直接的利益。当然这是针对那些不仅仅是想"打绿色牌"，炒作绿色的发展商，而是一些脚踏实地的，具有前瞻性的开发商。因为我们目前所讲的绿色建筑，不仅仅是建造完之后的给一个认证，而
建筑施工图审查要求（网上下载参考资料） 2012-10-20 一部分：建筑专业 一、总图设计 二、节能设计 三、安全疏散、消防设计 四、无障碍设计 五、隔音、声学设计 六、地下室、屋面防水设计 七、住宅建筑 八、工业建筑 九、汽车库设计 十、其他 第一部分：建筑专业 一、总图设计 1、总平面图设计深度不够，总平面图设计应满足市建委《关于进一步规范居住小区公用设施工程施工图设计的规定(试行 稿)》的要求。挡土墙等应有详图，且应符合《住宅建筑规范》4.5.2条的要求。总图竖向高差较大时，挡土墙、护坡等做法不详。 2、总平面设计未反映周边相关情况，应标注建筑物之间及各类控制线的距离要求。 二、建筑节能设计 1、无节能设计专篇或节能设计专篇深度不够，缺项、缺表，缺主体墙大样。 2、节能构造设计深度不够，构造设计不到位。 3、计算书与图纸构造不统一。 4、计算书中传热系数的修正系数部分选用不当，节能计算结果有误。 5、外墙外保温设计不合理、表面易开裂。 三、安全疏散、消防设计 1、十一跃一，十八跃一的住宅未按《住宅建筑规范》第9.1.6条要求按折算高度进行消防设计，尤其是复杂坡屋面时的消防设计。 2、高层建筑周边落地应满足《高层民用建筑设计防火规范》第4.1.7条要求 3、《建筑设计防火规范》第5.3.5条，超过两层的商店等人员密集的公共建筑的疏散楼梯应采用室内封闭楼梯间（包括首层扩大楼梯间）或室外疏散楼梯。 4、高层公共建筑应配置救生缓降器。 5、住宅底部（地上）设置的百货店、副食店、粮店、邮政所、理发店等小型商业服务用房，该用房层数不超过二层、建筑面积不超过300平方米时，应采用耐火极限大于1.5h的楼板和耐火极限大于2.0 h且不开门窗洞口的隔墙与住宅和其它用房完全分隔，该用房和住宅的疏散楼梯和安全出口应分别独立设置。 6、高层商业建筑，楼梯间在首层穿越营业厅疏散，应满足《高层民用建筑设计防火规范》第6.2.2条规定。 7、大型民用建筑和复杂的工业建筑，无消防设计专篇。 8、综合建筑的营业厅部分与其它部分应有防火分隔，《商店建筑规范》第4.1.4。 9、多层建筑的疏散楼梯应能天然采光和自然通风，宜靠外墙设置，《建筑设计防火规范》第7.4.1条。多层地下室、半地下室楼梯间不能满足此要求时，应协调暖通专业按规范要求采取机械排烟设施。通向地下室的楼梯间应优先选用自然采光和通风方式。 10、《办公建筑设计规范》第5.0.3条，综合楼内的办公部分的疏散出口不应与同一楼内对外的商场、营业厅、娱乐、餐饮等人员密集场所的疏散出入口共用。
北京市绿色建筑施工图审查要点 （２01７年修订版) 北京市勘察设计和测绘地理信息管理办公室发布 二○一七年八月
目次 1总则 ......................................................................................... １2 建筑专业. (3) 2.１节地与室外环境 (3) 2.2节能与能源利用1?１ ２．３节材与材料资源利用?１３ ２．4室内环境质量........................................................................................................................................................ 1６3 结构专业22? 3.1节材与材料资源利用...................................................................................................................... 错误!未定义书签。 4 给排水专业27? 4．1节地与室外环境27? 4．2节能与能源利用·?错误!未定义书签。 4.３节水与水资源利用29? 4.4节材与材料资源利用................................................................................................................................................. ３4 4.5 室内环境质量35? ５暖通专业 (36) ５.１节地与室外环境3?６ 5.２节能与能源利用36? 5．3节材与材料资源利用 (41) ５.4室内环境质量 (42) ６电气专业 (46) 6.1节地与室外环境46? 6．2节能与能源利用47? 6.３节材与材料资源利用................................................................................................................................................ ５0 6．4室内环境质量50? 7 提高与创新.................................................................... 错误!未定义书签。 7．1一般规定 (52) 7.2加分项?错误!未定义书签。 附录Ａ施工图审查集成表5?８ A.１节地与室外环境58? Ａ．２节能与能源利用?错误!未定义书签。 Ａ.3 节水与水资源利用65? A．4 节材与材料资源利用?６7 A.５室内环境质量6?９ A．6 提高与创新 (72) A．７居住建筑评分计算表 (73)
一、建筑施工图 1、检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。 2、检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。 3、检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。 4、门窗表是否能与平面图对应,其统计数量有无差错,分隔形式是否合理,门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。 5、屋面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求。 6、检查栏杆、外窗窗台的高度和构造是否符合安全要求；建筑内防火分区、
疏散通道、安全出口等设计是否符合建筑防火规范要求。 7、内外墙体的材料、厚度、墙体中心线与建筑物轴线的关系尺寸等是否明确；靠有积水的墙体是否有防水处理和泛水构造。 8、检查建筑外观装饰的大样构造做法是否与效果图相一致；背面、侧立面的外观是否与正面效果图相协调；其预埋件、连接节点、防火、防雷构造及与其外装饰材料的交接节点是否符合规范要求；外装饰材料及做法是否明确；不同基层上做装饰抹灰的防裂措施是否有设计规定。 一、建筑方案设计： 住宅类： 1、七层及七层以上住宅或最高住户入口楼面距室外设计地面高度超过16米的住宅必须设置电梯，顶层为跃层时作一层计。 2、12层及12层以上住宅应设不少于2台电梯，其中一层能容纳担架。 3、单元式住宅疏散楼梯：11层及其以下可不封闭，但开向楼梯间的房门应设乙级防火门且应直接采光通风； 12层至18层应设封闭楼梯间；19层及其以上应设防烟楼梯间。
设计施工图管理规范（草案） 一、 设计施工图质量把控： 图纸的审核、确认和签署： 现场施工图会审 会审） 流程如下： 施工图外审（略）： 施工图内部审核： 1、审核程序： 1-1、由设计负责人组织，由公司内部各专业责任工程师和项目现场工程师组成图纸会审小组，组织内部专项施工图会审，共同对图纸质量进行评估确认；经会审小组各专业责任工程师和其余小组其余成员审核后，在图纸会审单上签署意见进行确认；若对图纸质量（内容、深度、业主意见贯彻与否）持不同看法，应另附图纸修改意见书，对设计图纸中不满足业主要求的部分或存在矛盾的地方作详细批注。 1-2、设计负责人汇总各专业工程师意见，对各专业设计图纸中存在问题进行逐一审
核确认后，统一反馈设计图修改意见至设计单位修改图纸或对图纸中需修改和调整的部分进行书面确认。经设计书面确认后应立即分发给现场项目部、监理单位、施工单位等相关人员。 2、审图重点： 2-1、审查是否符合国家、行业、地方的有关强制性条文要求； 2-2 审查是否符合国家、行业和地方技术政策、经济政策和有关特殊规定； 2-3 审查设计标准是否过高或过低（高于或低于技术规范的要求）或存在和项目定位不符合的地方； 2-4 审查是否满足使用功能、安全等要求、维护和管理是否方便，有无安全及管理维护隐患等； 2-5审查图纸范围、内容、深度是否满足施工要求； 2-6审查是否正确表达业主方意图和合理建议； 2-7审查图纸中对设计规范和标准是否统一，是否存在相互矛盾的地方； 2-8审查各专业图纸中是否存在系统图和平面图不统一或相互矛盾的地方； 2-9审查在满足质量的条件下是否兼顾经济和成本控制的要求； 现场施工图会审： 1、审核程序：
建筑专业施工图审查和图纸会审常见问题汇编（2017） 一、地下室部分 1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m3。发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。 2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、排水沟和集水井等。消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。 3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个门应为甲级防火门。在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。 4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m3。 5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。 6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。 7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离 不超60m，注明每层停车数量并在地下一层注明地下总停车数量。地下三层及以下或与室外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。
8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。汽车坡道转弯90°时内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。 9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘,地下一层至首层的汽车坡道则不需设置防火卷帘。 10、地下设备间不超200m2和其他地下房间不超50m2时可设一个门，否则应设两个门。而长度超7m的配电房也应在两端各设一个门。 11、地下车库内电梯厅应采用乙级防火门和防火隔墙。 12、地下室外壁采用防水卷材时，细石混凝土保护层厚度底板处为50，顶板处为70。采用防水涂料时，细石混凝土保护层厚度底板处为40，顶板处为50。 13、地下室设备用房应独立一个防火分区且其面积不超1000m2，至少设一个安全出口(可与地下车库的安全出口共用)，另一个出口为可通向地下车库的甲级防火门。设备用房不能直接向前室开门，应设一段走廊分隔开。14、地下室内间墙尤其是防火墙的长度超过5m或其端部无结构柱时应表示墙内设置钢筋混凝土构造柱200×200，并填黑表示，防火墙也应填充图例表示。 二、首层和裙楼部分 1、应标注住宅出入口位置和住宅大堂门外的信报箱。 2、无障碍坡道应两侧设扶手，两端各伸出300，其净宽1200，平台宽1500，其入口或平台处上方应设雨篷，高差300以内坡度1:8，高差600以内坡度1：10，高差750以内坡度1:12。 无扶手的无障碍平坡时其坡度1:20.高层住宅和公共建筑首层出入口处平台宽至少2000，而多层住宅可为1500。 3、首层平面中应表达必要的总平面内容如宅前路、绿化范围、地下室风井等。地下车库的首 层出入口处应表示道闸或减速带等装置。
DGJ Array J00000-2015 DGJ32/J19—2015 绿色建筑工程施工质量验收规范 Accepting specification for the quality of green building
目录 1 总则 (4) 2术语 (5) 3基本规定 (7) 4 墙体工程 (10) 4.1 一般规定 (10) 4.2 主控项目 (11) 4.3 一般项目 (15) 5 幕墙工程 (17) 5.1 一般规定 (17) 5.2 主控项目 (17) 5.3 一般项目 (19) 6 门窗工程 (20) 6.1 一般规定 (20) 6.2 主控项目 (20) 6.3 一般项目 (22) 7 屋面工程 (23) 7.1 一般规定 (23) 7.2 主控项目 (23) 7.3 一般项目 (25) 8 地面工程 (27) 8.1 一般规定 (27) 8.2 主控项目 (27) 8.3 一般项目 (29) 9 供暖工程 (30) 9.1一般规定 (30) 9.2主控项目 (30) 9.3 一般项目 (32) 10 通风与空调工程 (33) 10.1一般规定 (33) 10.2主控项目 (33) 10.3一般项目 (37) 11建筑电气工程 (39) 11.1一般规定 (39) 11.2主控项目 (39) 11.3一般项目 (41) 12 监测与控制工程 (42) 12.1一般规定 (42) 12.2主控项目 (42) 12.3一般项目 (43)
13给水排水工程 (45) 13.1一般规定 (45) 13.2主控项目 (45) 13.3一般项目 (46) 14 室内环境 (47) 14.1一般规定 (47) 14.2主控项目 (47) 14.3一般项目 (49) 15 场地与室外环境 (51) 15.1一般规定 (51) 15.2主控项目 (51) 15.3一般项目 (53) 16 景观环境工程 (54) 16.1一般规定 (54) 16.2主控项目 (54) 16.3一般项目 (55) 17 可再生能源系统 (56) 17.1一般规定 (56) 17.2主控项目 (56) 17.3一般项目 (61) 18 现场检测 (64) 18.1一般规定 (64) 18.2主控项目 (64) 19绿色建筑分部工程质量验收 (70) 附录A 绿色建筑工程进场材料和设备复验项目 (72) 附录B 绿色建筑工程现场检测项目 (76) 附录C 绿色建筑分部工程、检验批原始记录表 (78) 附录D保温材料粘贴面积比剥离检验方法 (80) 附录E保温板材与基层的拉伸粘结强度现场拉拔试验方法 (82) 附录F保温浆料导热系数、干密度、抗压强度同条件养护试验方法 (84) 本标准用词说明 (86) 条文说明 (87)
绿色建筑评估体系资料及说明 一、国内外绿色建筑评估体系 1、中国绿色建筑标识 2007年11月，由住房和城乡建设部发起，以《绿色建筑评价标准》为设计和评判依据，由住房和城乡建设部科技发展促进中心组织专家，经评审通过后，给与颁发“绿色建筑评价标识”。“绿色建筑评价标识"分为1、2、3星级，3星级为最高级别。住房和城乡建设部设“低能耗与绿色建筑双百示范工程”、“绿色建筑创新奖”等政策以支持国内绿色建筑的发展。 2、美国绿色建筑评估体系LEED（Leadership in Energy & Environmental Design Building Rating System） LEED是美国绿色建筑委员会（USGBC）于1998年颁布实施的绿色建筑分级评估休系，LEED评分标准由五大系统组成：选址与建筑环境、节水、能源和大气污染、材料和资源、室内环境质量。分为“通过、银奖、金奖、白金奖”四个等级。LEED是目前国际上商业化运作模式最成熟的绿色建筑分级评估体系。 3、英国BREEAM（Building Research Establishment Environmental Assessment Method）体系 BREEAM是世界上第一个绿色建筑评估体系。由英国建筑研究所于1990年制定。BREEAM体系的目标是减少建筑物的环境影响，体系涵盖了包括从建筑主体能源到场地生态价值的范围。BREEAM体系关注于环境的可持续发展，包括了社会、经济可持续发展的多个方面。这种非官方评估
的要求高于建筑规范的要求，有效地降低了建筑的环境影响。如今，在英国及全世界范围内，BREEAM体系已经得到了各界的认同和支持。 4、荷兰绿色建筑GreenCalc 1997年，荷兰国家公共建筑管理局有了“环境指数”这个指标，它可以表征建筑的可持续发展性。建筑评估工具GreenCalc是基于所有建筑的持续性耗费都可以折合成金钱的原理，就是我们所说的“隐形环境成本”原理。 5、澳大利亚绿色建筑评估体系NABERS 1999年，ABGRS（Australina Building Greenhouse Rating Scheme）评估体系由澳大利亚新南威尔士州的Sustainable Energy Development Authority （SEDA）发布，它是由澳大利亚国内第一个较全面的绿色建筑评估体系，主要针对建筑能耗及温室气体排放做评估，它通过对参评建筑打星值而评定其对环境影响的等级。 6、德国DGNB 德国可持续建筑认证体系（GERMAN SUSTAINABLE BUILDING CERTIFICATE）由德国可持续建筑委员会（DGNB）组织德国建筑行业的各专业人士共同开发形成。DGNB覆盖了建筑行业的整个产业链，并致力于为建筑行业的未来发展指明方向。 7、法国HBQ（High Environment Quality） 法国高环境品质评价休系（HBQ）致力于指导建筑行业在实现室内外舒适健康的基础上将建筑活动对环境的影响最小化。 二、中国、美国、德国绿色建筑评估体系的理解及选择
4. 6. 7. 建筑施工图审查要点及通病 总则 建筑工程设计文件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸 目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。 图纸未满足我部提供的设计任务书的要求。 图中有违反强制性条文的地方，类似如屋面栏杆高度未考虑屋面找坡高度。 设计总说明 三、工程做法 四、总图 建筑出入口的绝对标高（要考虑到建筑物室内外高差） ；场地道路、绿地、水面的关键 性标高。表明场地及道路排水方向及坡度（要考虑与周边规划道路的连接及排水） 坡地建设应表明挡土墙、护坡及截水沟。 表示出化粪池、电缆沟及其它地下构筑物（保证与园林设计不冲突，注意地下室通风竖 井出室外地面时不会在车道或水池中） 要保证总图中屋顶平面是最新的平面图，轴线及总尺寸相符，确保放线 点准确（说明中 应注清楚坐标点是轴线交点还是外墙交点） 1． 2． 3． 1． 2． 3． 4． 5． 6． 7． 选用图集已经作废或过期（高层防火规范、厨房烟道、人防、住宅 …?） 关于安全玻璃涵盖面不全，应按国家关于《建筑安全玻璃管理规定》发改版补充 说明中的防水做法与工程做法中的说明以及墙身大样图作法不相符 门窗编号及代号说明与平面图中的编号不同或对特殊门窗代号说明不全（卫生间窗、防 火窗、双层隔音窗、裙房幕墙窗 … .） 应增加节能说明及无障碍设计说明。 遗漏地下室出地面的风井百叶窗的数量及分格图。 说明中墙体材料是否注明 ,是否和结构图中的一致． 1． 2． 3． 4． 5． 6． 应依据甲方提出的装修标准，注明是否毛坯房（饰面由后装修做） 对于本工程特殊做法无说明，特别是结构沉板后需回填或轻质材料做垫层楼地面 保温作法需同节能计算及说明相统一（外墙保温作法） 厨房、卫生、墙地面均需做防水处理。 各种公共用房装饰做法、一层地面做法遗漏。 屋面的构造做法、地库防水做法及收口位置、剪力墙墙身防水收口的处理、伸缩缝做法 不详。 1. 2. 3. 应注明并保证满足规划报建要求的道路及建筑退缩间距（要确定立面所增加的落地片 墙、廊柱没有超出 建筑红线） 没注明建筑防火间距 （外墙到外墙， 凸窗应计玻璃间） ；消防车道定位及消防扑救面。 （要 满足消 防车道的转弯半径》 12m 场地、建筑、车库出入口应注明（应满足《民用建筑设计通则》 应距离道路红线》7.5m ，不存在视线障碍物。 524 ） 4.1 特别是机动车出入 5.
附件 湖北省地方标准《绿色建筑设计与工程验收标准》附录B（施工图用）使用说明 1.在使用此模板时，设计人员仅需填写“达标简述”、“相关证明达标文件名称或编号”及“是否满足”等三方面的信息。可参照《绿色建筑设计与工程验收标准》DB42／T1319－2017附录B填写。图审机构应审查各专业设计说明并在“审查是否满足”中逐条给出审查结果。 2.施工图阶段的绿色建筑设计说明分专业编写。此模板可作为某专业的绿色建筑设计专篇，也可作为某专业设计说明中绿色建筑设计章节，具体有设计人员确定。如果将此模板作为设计说明中的绿色建筑章节，模板的编号格式需调整的与设计说明条款编号格式相一致。 3.策划方案表中的“地标”指《绿色建筑设计与工程验收标准》DB42／T1319－2017，“国标”指《绿色建筑评价标准》GB50378-2014； 绿色建筑设计说明 （总平面设计） 一、设计依据 —1 —
—2 —
一、设计依据 1.《绿色建筑评价标准》GB50378-2014 2.《绿色建筑设计与工程验收标准》DB42／T1319－2017 —3 —
二、设计目标 满足《绿色建筑设计与工程验收标准》DB42／T1319－2017关于建筑设计的要求，且达到星级绿色建筑设计要求。 三、设计满足标准要求简述 设计满足标准要求的说明见下表 —4 —
四、设计自评 本项目满足《绿色建筑设计与工程验收标准》DB42／T1319－2017中第七章适用于本项目的一般项要求，同时在“节能与能源利用”方面应用绿色建筑技术得分达到分，在“节材与材 —5 —
料资源利用”方面应用绿色建筑技术得分达到分，在“室内环境质量”方面应用绿色建筑技术得分达到分，在“提高与创新”方面应用绿色建筑技术得分达到分，满足星级要求。 —6 —
安徽省绿色建筑审查一览表
安徽省绿色建筑施工图审查要点(试行) 2014年1月
安徽省绿色建筑施工图审查填表总说明 1. 本表为绿色建筑进行施工图审查时，依据《绿色建筑评价标准》GB/T 50378-2006（以下简称《评价标准》）及《民用建筑绿色设计规范》JGJ/T 229-2010，对《评价标准》中的各相关条文在施工图中的落实情况进行审查； 2. 表1.1-表1.7为居住建筑填写内容，表2.1-表2.7为公共建筑填写内容； 3. 表中项目简介、设计满足项及设计措施由设计单位或绿建咨询单位填写，对设计满足选项，需介绍设计措施、有关数据计算结果，或指向相关证明文件，或附相关计算书等资料，证明文件等相关资料须同步报施工图审查机构备查； 4. 表中编号和审查结论相关内容由施工图审查机构填写； 5. 表中各类别条文均不含设计阶段不参评条款，不同星级需满足条文项数已在汇总表中按比例调整；如因项目自身特点，按《评价标准》规定可不参与评价的条文，则需满足项数的要求可按《评价标准》规定调整，并在汇总表中说明不参评项情况。
表1.1 绿色建筑施工图审查一览表----建筑专业（居住建筑） 项目名称建设单 位 建筑 类型 高层□中高层□ 多层□其它_______ 设计单位绿建咨 询单位 星级 目标 一星□二星□三 星□ 条目评价标准条文规定设计满足项及设计措施 审查结 论 节地与室外环境（经审查合格：控制项项一般项项优选项项）设计满足项设计措施、计算结果 控制项4.1.1 场地建设不破坏当地文物、自然水系、湿地、基本农田、 森林和其他保护区。 是□否□不参评□合格□不合格□4.1.2 建筑场地选址无洪涝灾害、泥石流及含氡土壤的威胁。建 筑场地安全范围内无电磁辐射危害和火、爆、有毒物质等 危险源。 是□否□不参评□合格□不合格□4.1.3 人均居住用地指标：低层不高于43㎡、多层不高于28㎡、 中高层不高于24㎡、高层不高于15㎡。 是□否□不参评□合格□不合格□4.1.4 住区建筑布局保证室内外的日照环境、采光和通风的要求， 满足现行国家标准《城市居住区规划设计规范》GB 50180 中有关住宅建筑日照标准的要求。 是□否□不参评□合格□不合格□4.1.5 种植适应当地气候和土壤条件的乡土植物，选用少维护、是□否□不参评□合格□不合格□
中国绿色建筑评价 体系表 1
中国建筑设计研究院绿色建筑(居住建筑)评价体系 (草稿) 工作室名称: 项目名称: 1/6 2/6 2
3 3/6 资源
4/6 4
5/6
35 dB(A)。楼板和分户墙的空气声计权隔声量不小于45dB,楼板的计权标准化撞击声声压级不大于70dB。户门的空气声计权隔声量不小于30dB。外窗的空气声计权隔声量不小于25dB,沿街时不小于30dB。用建筑热工设计规范>GB50176的要求。 4 居住空间能自然通风,通风开口面积在夏 热冬暖和夏热冬冷地区不小于该房间地 板面积的8%,在其它地区不小于5%。建筑 4 设采暖或空调系统(设备) 的住宅,运行时用户可根据 需要对室温进行调控。 建筑 5 室内游离甲醛、苯、氨、氡和TVOC等 空气污染物浓度符合现行<民用建筑室 内环境污染控制规范>GB50325的规 定。建筑 5 采用可调节外遮阳,防止夏 季太阳辐射透过窗户玻璃 直接进入室内。 建筑 6 设置通风换气装置或室内 空气质量监测装置。 建筑 合 计 完成分项数目: 项完成分项数目: 项完成分项数目: 项6/6 项目序 号 控制项专业序 号 一般项专业序 号 优选项专业是 V 否X 是 V 否X 是 V 否X 运营管理1 制定并实施节能、节 水、节材与绿化管理 制度。 建筑 业主 1 垃圾站(间)设冲洗和排水设 施,存放垃圾能及时清运、不 污染环境、不散发臭味。 建筑 业主 1 可对生物降解垃圾进行单独收集 或设置可生物降解垃圾处理房。 垃圾收集或垃圾处理房设有风道 或排风、冲洗和排水设施,处理 过程无二次污染。 建筑 业主 2 住宅水、电、燃气,采 暖与(或)空调分户、 分类计量与收费。 建筑 业主 2 智能化系统定位正确、采用 的技术先进实用、系统可扩 充性强,能较长时间的满足应 用需求;达到安全防范子系 统、管理与设备监控子系统 与信息网络子系统的基本配 置。 电气 业主 3 制定垃圾管理的制度, 对垃圾物流进行有效 控制,对废品进行分类 收集,防止垃圾无序倾 倒和二次污染。 建筑 3 采用无公害病虫害防治技术, 规范杀虫剂、除草剂、化 肥、农药等化学药品的使用, 有效避免对土壤和地下水环 境的损害。 业主 4 设置密闭的垃圾容器,建筑 4 栽种和移植的树木成活建筑 6
建筑施工图设计说明 一、设计依据： 1?“ （项目名称）”初步设计或方案设计文件（ ______________ 设计事务所）（_年_月） 2?勘察设计院提供的工程地质一一岩土工程报告书。（_年_月_日） 3. ____________________________ 设计合同。 4?“ __________ ”提供的设计要求。 5?“管理部门”于____________ 年_____ 核准的用地红线定位图 6?武汉市城市规划管理局、武汉市土地管理局关于“（该项目的批文）” 7.武汉市人民政府人防办公室关于“项目名称”防空地下室扩初设计的审查联系单。 （_年_月_日） 8?武汉市抗震办公室关于“（项目名称）”初步设计抗震审核意见。（批文号）（_年 月—日） 9?武汉市公安局消防处“关于同意（项目名称）初步设计”的消防审核意见。 * 10. ______________________ 的修改意见联系函（ _________ 年_月_日）。 11?国家现行法规规范： 《建筑地面设计规范》（GB50037-96），《建筑制图标准》（GB/T50104-2001 ）, 《民用建筑设计通则》（JGJ37-87），《城市用地竖向规划规范》（JGJ83-99）, 《方便残疾人使用的城市道路和建筑物设计规范》（JGJ50-88） 《高层民用建筑设计防火规范》（GB50045-95 ）,《民用建筑隔声设计规范》（GBJ118-88）《总图制图标准》（GB/T50103-2001 ）,《房屋建筑制图统一标准》（GB/T50001-2001 ）, 《城市工程管线综合规戈U规范》（GB50289-98 ），《建筑设计防火规范》（GBJ16-87） 《住宅建筑技术经济评价标准》（GBJ47-88），《办公室建筑设计规范》（JGJ67-89）, 《建筑内部装修设计防火规范》（GB50222-95 ）,《档案馆建筑设计规范》（JGJ25-86）《铁路旅客车站建筑设计规范》（GB50226-95 ）,《城市垃圾转运站设计规范》（CJJ47-91）《综合医院建筑设计规范》（JGJ49-88）,《剧场建筑设计规范》（JGJ57-88）（试行） 《旅馆建筑设计规范》（JGJ62-90）,《宿舍建筑设计规范》（JGJ36-87）, 《图书馆建筑设计规范》（JGJ38-87）（试行），《文化馆建筑设计规范》（JGJ41-87） 《商店建筑设计规范》（JGJ48-88）（试行），《人民防空工程设计防火规范》（GBJ98-97）, 《托儿所、幼儿园建筑设及规范》（JGJ39-87），《中小学校建筑设计规范》（GBJ99-86）《铁路车站及枢纽设计规范》（GBJ91-85），《住宅建筑设计规范》（GB50096-1999 ） 《城市居住区规划设计规范》（GB50180-93 ），《城市道路设计规范》（CJJ37-90） 二、工程概况： 名称 ____________ 地点 _______________ 规模 ____________________ 用地面积 _____________ 建筑面积 _________
绿色建筑施工图审查需要提供得资料 （按《绿色建筑评价标准》GB 50378-2014） 1、工程规划许可证。 2、土壤氡浓度检测报告。 3、环评批复文件（环评报告，环评表等）。 4、绿色建筑设计说明专篇。绿色建筑说明专篇需列入建筑专业得图纸目录，其她各专业如结构、暖通、给排水、电气、园林景观应将相应得绿建说明列入本专业得设计说明中，单独成节。 5、提供与纸质蓝图一致得各专业电子版施工图一套（采用高版本绘图软件绘制得应转存为低版本格式或为pdf格式）以及项目得效果图。 6、节能设计说明专篇、节能计算书、计算模型。 7、水资源利用方案（6、1、1）。 8、建筑构件隔声量分析报告（8、1、2，8、2、2）。 9、室内背景噪声分析报告（8、1、1，8、2、1）。 10、东莞市绿色建筑设计审查备案表。 11、相关证明资料，主要包括（根据所选得条文选择性提供）： （1）公共绿地面积计算书（4、2、2）； （2）室外风环境分析报告（4、2、6）； （3）遮阴面积比例计算书（4、2、7）； （4）高反射路面及屋面面积比例计算书（4、2、7）； （5）场地周边公共交通分析报告（4、2、8）； （6）透水地面面积比例计算书（4、2、13）； （7）场地雨水径流控制计算书（4、2、14）； （8）外窗开启面积比例计算书（5、2、2）； （9）空调风机及水泵输送比计算书（5、2、5）； （10）空调系统优化计算书（5、2、6）； （11）可再生能源利用计算书（5、2、16）； （12）非传统水源利用率计算书（6、2、10）； （13）景观水补水计算书（6、2、12）；
（14）可重复使用隔断（墙）比例计算书（7、2、4）； （15）高强钢筋比例计算书（7、2、12）； （16）可再循环利用材料比例计算书（7、2、12）； （17）采光分析报告（8、2、6）； （18）窗地面积比计算书（8、2、6）； （19）室内通风模拟分析报告（8、2、10）。 12、施工图审查项目应提供完整得设计资料。对于需二次深化设计部分得内容在绿色建筑设计时尽量不选用该类得分内容，确保得分得内容都能在提供得图纸与分析报告中能找到相关对应资料。
《绿色建筑评价标准》GB 50378- 2006介绍 欧阳歌谷（2021.02.01） 自2006年6月1日起施行。 一、概述 在建筑的建造和使用过程中，需要消耗大量的自然资源，同时增加环境负荷。据统计，人类从自然界所获得的50%以上的物质原料用来建造各类建筑及其附属设备。这些建筑在建造和使用过程中又消耗了全球能量的50%左右；与建筑有关的空气污染、光污染、电磁污染等占环境总体污染的34%；建筑垃圾占人类活动产生垃圾总量的40%。 绿色建筑的定义:在建筑的全寿命周期内，最大限度地节约资源(节能、节地、节水、节材)、保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。 绿色建筑是将可持续发展理念引入建筑领域的结果，将成为未来建筑的主导趋势。目前，世界各国普遍重视绿色建筑的研究，许多国家和组织都在绿色建筑方面制定了相关政策和评价体系，有的已着手研究编制可持续建筑标准。由于世界各国经济发展水平、地理位置和人均资源等条件不同，对绿色建筑的研究与理解也存在差异。 我国政府从基本国情出发，从人与自然和谐发展，节约能源，有效利用资源和保护环境的角度，提出发展“节能省地型住宅和公共建筑”，主要内容是节能、节地、节水、节材(即“四节”)与
环境保护，注重以人为本，强调可持续发展。从这个意义上讲，节能省地型住宅和公共建筑与绿色建筑、可持续建筑提法不同，内涵相通，具有某种一致性，是具有中国特色的绿色建筑和可持续建筑理念。 我国资源总量和人均资源量都严重不足，同时我国的消费增长速度惊人，在资源再生利用率上也远低于发达国家。我国各地区在气候、地理环境、自然资源、经济社会发展水平与民俗文化等方面都存在巨大差异。我国正处于工业化、城镇化加速发展时期。中国现有建筑总面积400多亿平方米，预计到2020年还将新增建筑面积约300亿平方米。在我国发展绿色建筑，是一项意义重大而十分迫切的任务。借鉴国际先进经验，建立一套适合我国国情的绿色建筑评价体系，反映建筑领域可持续发展理念，对积极引导大力发展绿色建筑，促进节能省地型住宅和公共建筑的发展，具有十分重要的意义。 二、编制原则 1、借鉴国际先进经验，结合我国国情。 2、重点突出“四节”与环保要求。 3、体现过程控制。 4、定量和定性相结合。 5、系统性与灵活性相结合。 三、标准简介 《标准》用于评价住宅建筑和办公建筑、商场、宾馆等公共建筑。《标准》的评价指标体系包括以下六大指标： 1）节地与室外环境；2）节能与能源利用；3）节水与水资源利用；4）节材与材料资源利用;5）室内环境质量；6）运营管理
