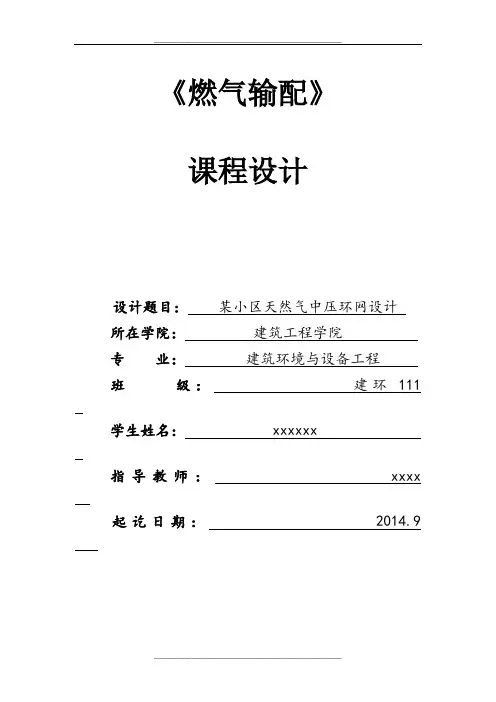

《燃气输配》
课程设计
设计题目：某小区天然气中压环网设计所在学院：建筑工程学院
专业：建筑环境与设备工程
班级：建环111
学生姓名： xxxxxx
指导教师： xxxx 起讫日期：
目录
1.原始资料 (2)
地理资料......................................................... (2)
气象资料......................................................... (2)
城镇燃气有关资料......................................................... .. (3)
燃气用户资料......................................................... . (3)
参考资料......................................................... (4)
2. 各类用户用气量的计算....... (7)
居民用户......................................................... . (4)
公共建筑......................................................... . (5)
3. 燃气输配方案的计算比较 (9)
燃气管网系统......................................................... . (9)
燃气管网布线......................................................... .. (10)
燃气管网水力计算......................................................... (11)
附录水力计算表......................................................... (18)
1.原始资料
城市地理资料
某市某新城位于某省南部，位于东经113°52′~114°21′，北纬22°27′~22°39′。该小区规模万人，人口密度7310人/平方公里，人民生活消费水平中等。（图纸按1:5万计算）
该市海拔高度7米； 平均大气压水柱。 气象资料
属亚热带季风气候，降水丰富。常年平均气温℃（人最舒适温度18℃—22℃），极端气温最高℃，最低℃。无霜期为355天，平均年降雨量毫米，日照小时，最冷的一月平均温：℃（平均最高：20℃，平均最低气温：12℃，天气和暖，冷空气侵袭时有阵寒）。最热的七月平均温：℃，年平均风速二级（米/秒） 城市燃气有关参数 气源种类：天然气
天然气组份（体积%
）
表天然气组份
表天然气物理化学性质
城市门站出站压力，中低压调压设备进口压力≥燃气用户资料
居民用户气化率90%；
公共建筑用户
表公共建筑用户所占人口比例
m ax 1K = m ax 2
K = max
3K = 参考资料
1.城镇燃气设计规范（GB50028-2006）；
2.《煤气设计手册》；
3.《燃气输配》教材
4.燃气输配课程设计指示书
2.各类用户用气量的计算

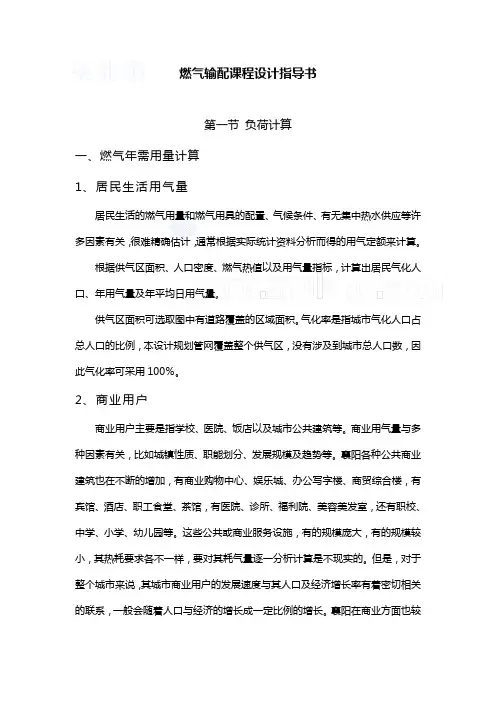

居民用户用气量
根据给出的建筑图纸一套，测出来新城区供燃气面积为平方公里，人口密度为7310人/平方公里，炊事及不包括洗衣的日常及洗澡（住宅内设燃气灶及燃气热水器）的用气量指标q=5320MJ/人·年；燃气低热值为l H =Nm3。
查《燃气输配》居民生活年用气量计算公式为 Qa=
l
H Nkq
式中 Qa ——居民生活用气量（Nm3/a ）； N ——居民人口数（人）； k ——气化率（%）；
q ——居民生活用气定额（kJ/人·a ）； l H ——燃气低热值（kJ/Nm3） 新城区总人口数N= =65973 人 气化率k=90%
嘉应学院课程设计任务书 课程名称：混凝土结构设计 设计题目：多层框架结构设计 学院：土木工程学院 班级：土木1301 姓名：健文 学号： 133120001 指导老师：王莺歌
目录 一、设计任务 (1) 1设计容 (1) 2设计条件 (2) 二.框架结构计算过程 (2) 1.平面布置 (3) 2.结构计算简图 (4) 3.力计算 (5) (1)恒荷载计算 (5) (2)活荷载计算 (8) (3)荷载转化 (9) (4)水平荷载计算 (15) (5)弯矩调整 (21) (6)力组合 (23) 三.构件配筋计算 (32) 1.梁的设计 (29) 2.柱的设计 (35) 四.绘制框架结构施工图 (45)
1 设计题目 某办公楼是五层框架结构，建筑平面图如附图所示。采用钢筋混凝土现浇框架结构设计该办公楼。选第②榀框架进行设计。 根据学号选择自己的跨度
2 设计资料 (1) 设计标高：层高3.300m ，室设计标高000.0±m ，室外设计标高-0.600m ，基础 顶面离室外地面为600mm 。 (2) 屋面楼面荷载：恒载1.5 kN/m 2（不包括板结构自重），活载2kN/m 2。 (3) 梁上墙荷载：8kN/m 。 (4) 基本风压：20/60.0m KN w =（地面粗糙度为B 类）。 3 设计容 (1)结构布置及主要构件尺寸初选。 (2)荷载计算。计算第②榀框架的梁柱承受的恒荷载、活荷载、风荷载。 (3)力计算。使用弯矩二次分配法或分层法计算竖向荷载，使用D 值法计算水平荷载。 (4)力组合。考虑永久荷载控制，可变荷载控制情况。 (5)框架的梁柱截面设计。进行正截面、斜截面配筋计算。 (6)绘制一榀框架的结构施工图。 4 提交成果 (1)多层框架设计计算书。 (2)一榀框架结构施工图。
目录 目录 (1) 第一章、管道设计基础资料 (1) 1.1现状管道接口位置 (1) 1.2燃气压力 (1) 1.3土壤性质及腐蚀性能 (1) 1.4气候条件 (1) 1.5供气区域规划平面图和现状平面图（管线综合图） (2) 1.6其他地下管道布置的规划图和现状图 (2) 1.7燃气成分及物性参数 (2) 1.7.1基本气体性质 (2) 1.7.2混合物容积组成、质量组成 (3) 1.7.3平均分子量 (4) 1.7.4平均密度和相对密度 (4) 1.7.5虚拟临界压力、虚拟临界温度 (5) 1.7.6粘度 (5) 1.7.7热值 (6) 1.7.8爆炸极限 (7) 1.8供气区域用户、用气量资料 (7) 1.8.1确定用户燃具 (8) 1.8.2每户用气量的确定 (8) 1.8.3每栋用气量 (8) 第二章、水力计算 (9) 2.0燃气管网布线 (9) 2.1水力图 (11) 2.2确定各管段计算流量 (11) 2.3允许压力降 (11) 2.4预选管径 (12) 2.5管道壁厚计算 (12) 2.6计算内径 (13) 2.7摩擦阻力损失 (13) 2.8局部阻力损失 (15) 2.9附加压头 (16) 2.10校核、确定压力级制、调压方式 (16) 第三章、管材与设备选型 (16) 第四章、管道防腐设计 (19) 参考文献 (19)
第一章、管道设计基础资料 1.1现状管道接口位置 管道接入处如图所示，根据导师设计要求，选择A处接入 1.2燃气压力 接入点市政燃气管网的压力等级为中压，设计压力均为0.2MPa，小区内末端压力≦0.15MPa，低压管网设计压力为0.01MPa，煤气表前压力≦3000Pa。管道坡度≦0.3‰； 灶前额定燃气压力要求：R2燃料2000Pa 1.3土壤性质及腐蚀性能 土壤性质：华北平原地带性土壤为棕壤或褐色土。 腐蚀性能：我国华北地区的土壤一般为中碱性土壤。土壤pH值一般为7.0～8.5;SO42-含量占土壤重量的0.005%～0.045%;Cl-的含量占土壤重量的0.002%～0.012%;Mg2+含量占土壤重量的0.001%～0.002%。 1.4气候条件 小区位于华东某平原区域，属亚热带南缘季风气候区，冬夏长春秋短，温暖潮湿，雨量充沛。 气温：年平均气温16度； 地温：数据缺失； 地下水位线：26.55米（以2016年6月30日北京市885个地下水位监测点数据为例）
— 摘要 城市燃气是城市建设的重要基础设施之一，也是城市能源供应当中一个重要组成部分，它为城市工业、商业和居民生活提供优质气体燃料。城市燃气输配系统的绝大部分系统的绝大部分工程量，属与城市地下基础工程。 本设计的主要内容为老城区天然气供应的规划。该设计使用的天然气管道主要是无缝钢管。XX区总供气面积为237公顷，人口达万，属于小型城市，居住也比较集中。进行规划时除建设接收长输管线天然气的门站外，还设置区域调压站。因此，除管网的水利计算外，还有门站，区域调压站的设备选型计算。本设计囊括了从长输管线到门站，经过区域调压站最后进入区域管网的过程。幸福小区有79栋楼，共948户，包括了平面管网的布置，用户引入管的设计，单管阀门井的设计，凝水缸的设计。 关键词：天然气门站管道工艺流程节点压力流量"
Abstract ` City gas is an important city-building infrastructure as urban energy is also an important component of the urban industrial, commercial and residential gas by the ways of providing quality gas . City gas transmission and distribution system is a basic project of the urban underground works in the vast majority of engineering systems. The main elements of the design is the planning of natural gas supply in Laocheng district . Seamless steel pipe is used as gas pipeline in this design. Laocheng district which covers a supply area of 237 hectares , population 94,800, is a small city and the living is also relatively concentrated. Not only is a gas storage and distribution station in need ,but also a regional regulator station need to be set up when planning to receive long-distance pipeline. Therefore, in addition to the water pipe network computing, there are equipment selections of Storage and Distribution Station, regional regulator stations .The design mainly includes long-distance pipelines from the reservoir distribution stations, regulator stations, after the regional final to enter the process of regional pipeline network. There were79 residential buildings,
第一章 燃气性质计算 气源基本参数 因为西气东输二线工程经过洛阳市，所以该小区采用的气源是天然气 选用的天然气，其容积成分为，甲烷74.3%，丙烷6.75%，氮气0.55% 二氧化碳1.62%，丁烷1.88%，CmHn(取丙烯C3H6)14.9% 表1-1 天然气组成及其标态下的主要特性值 成分 V （％） 分子量 密度(kg/m3) 粘度(pa s) 低热值(kj) 甲烷 74.3 16.043 0.7174 10.395 35902 丙烷 6.75 44.097 2.0102 7.502 93240 丁烷 1.88 58.124 2.703 6.835 123649 N 2 0.55 28.0134 1.2504 16.671 — CO 2 1.62 44.0098 1.9771 14.023 — 丙烯 14.9 42.081 1.9136 7.649 87667 燃气性质的计算 1、 分子量的计算 由输配课本表1-4、表1-5查得各组分分子量，按以下公式求混合气体平均分 子量。 ()n n i i M y M y M y M y M +++== ∑ 2211100 1 1001 (081.429.140098.4462.10134.2855.0124.5888.1097.4475.6043.163.74100 1 ?+?+?+?+?+?= =23.126
2、相对密度的计算 由输配课本表1-4、表1-5查得各组分密以下公度，按以下公式求混合气体平 均密度。 ρρi i y ∑= 100 1 ) (ρ ρ ρn n y y y + ++= 2 2 1 1 100 1() 9136.19.149771.162.12504.155.0703.288.10102.275.67174.03.74100 1?+?+?+?+?+?=1.043kg\m3 按以下公式求混合气体相对比重即相对密度 S 293 .1ρ = =0.807 3、粘度的计算 将容积成分换算为质量成分 100 ?= ∑M y M y g i i i i i 由输配课本表1-4、表1-5查得各组分的分子量，根据已知的各组分容积成分， 通过计算得到 6.2312=∑i i M y 按换算公式，各组分的质量成分为 54 .511006 .2312043.163.744 =??=CH g 87.121006 .2312097.4475.68 3=??=H C g 73.41006 .2312124.5888.110 4=??=H C g
《基础工程》课程设计任务书 （一）设计题目 某宾馆，采用钢筋混凝土框架结构，基础采用柱下桩基础，首层柱网布置如附件所示，试按要求设计该基础。 （二）设计资料 1. 场地工程地质条件 场地岩土层按成因类型自上而下划分：1、人工填土层（Q m1）；2、第四系冲积层（◎）; 3、残积层（Q1）；4、白垩系上统沉积岩层（K）。 各土（岩）层特征如下： 1）人工填土层（c m1） 杂填土：主要成分为粘性土，含较多建筑垃圾（碎砖、碎石、余泥等）。本 层重度为16kN/nt松散为主，局部稍密，很湿。层厚 1.50m。 2）第四系冲积层（c a1） ②-1淤泥质粉质粘土：灰黑，可塑，含细砂及少量碎石。该层层厚 3.50m。 其主要物理力学性质指标值为：3 =44.36%; p = 1.65 g/cm3; e= 1.30 ; I L= 1.27 ; Es= 2.49MPa；C= 5.07kPa，? = 6.07 °。 承载力特征值取f ak=55kP& ②-2粉质粘土：灰、灰黑色，软塑状为主，局部呈可塑状。层厚 2.45m。 其主要物理力学性质指标值为：3 = 33.45%; p = 1.86 g/cm3; e= 0.918;l L=0.78; Es=3.00Mpa C=5.50kPa,①=6.55 °。 ②-3粉质粘土：褐色，硬塑。该层层厚 3.4m。其主要物理力学性质指标值 3 为：3 = 38.00% ; p = 1.98 g/cm ; e= 0.60;I L=0.20; Es=10.2MPa。 3）第四系残积层（Qf） ③-1粉土：褐红色、褐红色间白色斑点；密实，稍湿-湿。该层层厚2.09m。

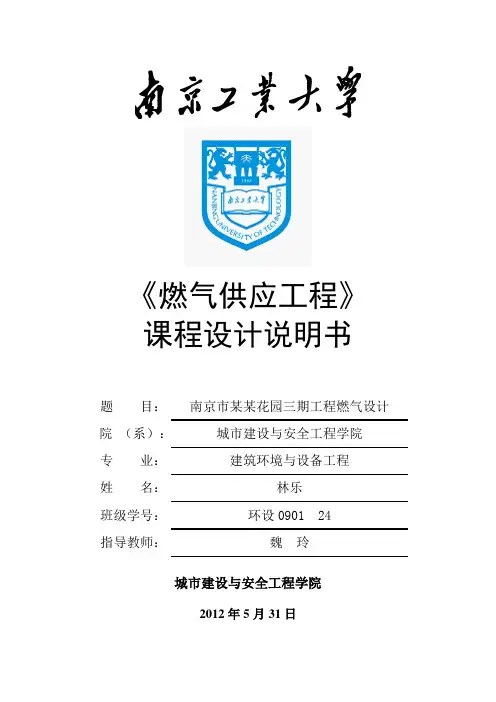

《燃气供应工程》 课程设计说明书 题目：南京市某某花园三期工程燃气设计院（系）：城市建设与安全工程学院 专业：建筑环境与设备工程 姓名：林乐 班级学号：环设0901 24 指导教师：魏玲 城市建设与安全工程学院 2012年5月31日
