TICA 天加空调故障代码
02 通讯故障
11 室内环境温度传感器异常
12 室内盘管温度传感器1异常
13 室外环境温度传感器异常
14 室外盘管温度传感器1异常或室外水温1传感器异常
15 室外盘管温度传感器2异常或室外水温2传感器异常
16 压缩机1保护
17 压缩机2保护
18 室内盘管1冻结
19 室内盘管1过热
20 电压传感器异常
21 禁止操作
22 正在化霜
23 室内盘管温度传感器2异常
24 室内盘管2冻结
25 室内盘管2过热
26 交流电压过高
27 交流电压过低
28～31 保留
32 1系统漏氟低压保护
33 2系统漏氟低压保护
34 室外水温1过高或过低
35 压缩机1频繁保护
36 压缩机2频繁保护
37 室外水温2过高或过低
天加空调故障代码
空调, 故障, 代码
风冷管道式空调机组(TSR/TSA 1拖1 1拖2 1拖3 1拖4系列)
故障错误代号
室内温度E1闪烁
室内盘管温度E2闪烁
室外盘管温度E3闪烁
冷媒泄露E4闪烁
过载E5闪烁
低压保护E6闪烁
高压保护E7闪烁
风冷管道式分体空调机组
TSD/TSA 系列1拖1机组
故障代码1(TSD50、150 LED 显示诊断)
显示(发光二极管) 结论
LOW及FAN闪烁,其余熄灭室内感温器缺失HIGH及FAN闪烁,其余熄灭除霜感温器缺失MED及FAN闪烁,其余熄灭室内盘管感温器缺失COOL闪烁,其余熄灭压缩机过载
SLEEP闪烁,其余熄灭冷媒泄露
HEAT闪烁,其余熄灭正常(室外盘管化霜)
故障代码2(TSD100、125、200、300、500B)
故障代码故障信息内容
01 按键始终闭合故障
02 通讯故障
11 室内环境温度传感器异常
12 室内盘管温度传感器1异常
13 室外环境温度传感器1异常
14 室外盘管温度传感器1异常
15 室外盘管温度传感器2异常
16 压缩机1保护
17 压缩机2保护
18 室内盘管1冻结
19 室内盘管1过热
20 电压传感器异常
21 禁止操作
22 正在化霜
23 室内盘管传感器2异常
24 室内盘管2冻结
25 室内[盘管2过热
26 交流电压过高
27 交流电压过低
故障代码3(TSD400、500D、600、750)
故障代码故障信息内容
□1 蒸发侧盘管温度传感器故障
□2 蒸发盘管冻结保护(现场测试运行模式中表示测试运行2分钟后检测,相应盘管温度未达到规定温度,应检查冷凝测机组与室内盘管连接就是否正确)
□3 蒸发盘管过热故障
□4 机组蒸发冷凝间通信故障
□5 冷凝盘管温度传感器故障
□6 冷凝机组高压保护
□7 冷凝机组低压保护
□8
□9 在现场测试模式中表示,正在测试运行
70 所有机组禁止操作
72 所有冷凝机组通信失败
79 现场测试模式准备
02 线控器通讯故障
天加空调故障代码(TICA)
风冷管道式空调机组(TSR/TSA 1拖1 --4系列)
E1:室内温度
E2:室内盘管温度
E3:室外盘盘管温度
E4:冷媒泄露
E5:过载
E6:低压保护
E7:高压保护
风冷管道式分体空调机组TSD/TSA 系列1拖1机组故障代码1(TSD50、150 LED 显示诊断)
故障代码2(TSD100、125、200、300、500B)
01:按键始终闭合故障
02: 通信故障
11:室内环境
12:室内盘管1
13:室内环境1
14:室外盘管1
15:室外盘管2
16:压缩机1保护
17:压缩机2保护
18:室内盘管1冻结
Tica天加空调控制器使用说明 一）. 控制面板操作指导 1、功能键 2、加键 3、减键 4、风速键 5、模式键 6、开/关键 7、LED开/关机状态指示 8、LCD显示屏 9、红外接收窗口 10、T2 11、子菜单M1 12、T1 13、子菜单M2 a. 开/关 选择系统的开或关。 a. 开机状态LED显示绿色 b. 关机状态I )有定时LED显示绿色并闪烁 II )无定时LED显示红色 a. 模式 通过模式键，可选择操作模式，如下： I）冷暖型号：制冷-通风-除湿-制热-自动 II）单冷型号：制冷-通风-冷除湿模式 b. 风速 风速选择：风速无变化 c. 温度 温度的选择可从16℃到30℃或者60F到85F。同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。当按下任一键其最新设定温度将闪烁4次。若没再次按键，系统将恢复到显示室内温度状态。温度显示范围0℃到50℃或32F到99F。 a. 日期/时间设定 按下“功能”键，可选择日期/时间设定子菜单。子菜单标M1将连续闪烁6秒。 1) 按下“模式”键将改变日期设定，可从周日到周六。 2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。
按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。持续按住以上按钮可自动改变其设置。按住按钮期间，其改变将以3种速度进行。 a. 定时器 定时器可通过遥控或主机板按键激活。遥控接收定时设置：实时定时器（通过LCD手机）。 实时开机时间设定与内部实时时钟匹配，开机启动。同样的，实时关机设定与内部实时时钟匹配时，关机启动。此设定将持续保留为下一次的自动开/关机用途。 a. 定时 按下“功能”键，可选择相应子菜单(M1)。相应子菜单(M1)将连续闪烁6秒。 1) 按下“模式”键将改变日期设定，从周一到周日 2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。 此功能用于选择定时开/关机。若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。若有关定时开/关未被设置过，显示屏将显示--:--，否则将显示最后设定时间。定时器按键“▲”/“▼”用来输入开/关时间。如果长按“▲”或“▼”键，计时器的设定时间也将相应、快速的增加/减少。若定时器未被设置过它将从“00 00”开始，否则它将从以前的设定时间开始。按“风速”键可取消当前的定时开/关机设定，它将显示--:--。按下“模式”键用来改变设置开/关星期设置。若没任何键按启动，6秒后退出定时设定。若相应的定时被设置，开/关机符号将显示。只要有任何一天有定时设定，T1将显示。只要有任何一天的定时开机被设定，开机符号闪烁。只要有任何一天的定时关机被设定，关机符号闪烁。连续同时按“功能”键和“风速”键5秒，则可取消全部定时设定。 a. 节能睡眠模式 按下“功能”键，可选择M2子菜单。M2子菜单将连续闪烁6秒。 按下“模式”键可选择睡眠功能。选择睡眠状态将视睡眠模式的状态而进入/退出睡眠设定。如在送风或除湿模式，此键被屏闭。 l) 电池 如果系统掉电，电池将自动维持系统的实时时钟运行
TICA天加空调故障代码 02通讯故障 11室内环境温度传感器异常 12室内盘管温度传感器1异常 13室外环境温度传感器异常 14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护 17压缩机2保护 18室内盘管1冻结 19室内盘管1过热 20电压传感器异常 21禁止操作 22正在化霜 23室内盘管温度传感器2异常
24室内盘管2冻结 25室内盘管2过热 26交流电压过高 27交流电压过低 28～31保留 321系统漏氟低压保护 332系统漏氟低压保护 34室外水温1过高或过低 35压缩机1频繁保护 36压缩机2频繁保护 37室外水温2过高或过低 天加空调故障代码 空调,故障,代码 风冷管道式空调机组（TSR/TSA1拖11拖21拖31拖4系列）故障错误代号 室内温度E1闪烁 室内盘管温度E2闪烁 室外盘管温度E3闪烁 冷媒泄露E4闪烁 过载E5闪烁
低压保护E6闪烁 高压保护E7闪烁 风冷管道式分体空调机组 TSD/TSA系列1拖1机组 故障代码1（TSD50、150LED显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B）故障代码故障信息内容 01按键始终闭合故障 02通讯故障 11室内环境温度传感器异常 12室内盘管温度传感器1异常 13室外环境温度传感器1异常 14室外盘管温度传感器1异常 15室外盘管温度传感器2异常 16压缩机1保护 17压缩机2保护 18室内盘管1冻结 19室内盘管1过热 20电压传感器异常 21禁止操作 22正在化霜
三菱空调504-304 故障码 E1 ：操作开关线断，空内机电路板坏。 E2 ：空内位置编号重复/空内板坏 E3 ：无对应的室外机号码内外信号线断 E4 ：室内机号定不正确（设了 48 或 49 ） E5 ：内外通信异常。外机板坏。 E6 ：室内机热交换器热敏电阻坏，内机板坏。 E7 ：室内机吸气敏电阻坏，内机板坏。 E8 ：室内机热交换器温度高（暖气），内机热交换器热敏电阻短路 E10 ：操作开关多台控制时次数过多 E31 ：室外机号码重复，外机板坏 E32 ：反相成缺相，外机板坏 E33 ：压缩机过流。缺相，外机板坏。 E34 ：52C的初级缺T相， E35 ：外机温度过高，外机热敏电阻短路，外机短路。 E36 ：压缩机出口冷管温度过高 E38 ：室外机气温热敏电阻不良 E39 ：压缩机出口冷管温度热敏电阻不良 E40 ：压缩机高压过高。uA 。室外与室内装置不配或序号不同。uf ．电路接收头有故障本自我诊断 约克空调的故障代码 E1 低压 E2 房间湿度感温头报警 E3 高压。相序。系统不制冷（制热）报警 E4 室外盘管感温头报警 E5 室内盘管感温头报警 E6 通讯错误 内机型号FTX45HV1LC，FTX45HAV1LC，FTX45GV1LC，FTX52GAV1LC。 外机型号RX45HV1LC，RX45HAV1LC，RX45GV1LC，RX52GAV1LC。 故障代码及内容：检查室外电脑板信号灯是否闪亮，闪亮表示传送信号正常（绿灯），VRV一代，室外机故障灯（白灯）熄灭。
00 正常， U0 冷媒不足 U2 低电压检出 U4 内外机传送异常，R1 P板不良 R5 变压器保护防结冰R6 内电机异常 C4 内温传感异常，C5 内管温异常 C9 室温传感异常 E5 OL动作 E6 压机启动不良，E7 外风机异常 H8 CT异常 H9 外温传感异常 J3 高压热敏异常， J4 系统异常 J5 外低压热敏异常 J6 外热交换传感异常，J9 外气体管道热敏异常，L4 外风机温度高， L5 输出过电流， P3 电箱温度传感异常，P4 外管温异常 大金FTY系列分体式空调器故障代码 适用于FTY223C，FTY353C，FTY453C，FTY603C等机型故障代码故障原因 A6风扇系统故障，风扇电机有问题 C4室外管温热敏电阻有故障 C9室外微风热敏电阻有故障 U4室内机与室外控制线接触不良或接错 U5室内机与遥控器接触不良 E5过载可压缩机超负荷运行 E3高压过高使压力继电器断开保护 H3高压控制器本身有故障 H9室外温度传感器本身有问题 J6热交换器的感温器有故障 P3电气箱内的感温器有故障 大金VRV中央空调故障代码 A1 室内机印刷电路板不良 A3 排水水位系统展示常
T I C A天加空调故障代码 02通讯故障11室内环境温度传感器异常12室内盘管温度传感器1异常13室外环境温度传感器异常14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护17压缩机2保护18室内盘管1冻结19室内盘管1过热20电压传感器异常21禁止操作22正在化霜23室内盘管温度传感器2异常
24室内盘管2冻结25室内盘管2过热26交流电压过高27交流电压过低28～31保留321系统漏氟低压保护332系统漏氟低压保护34室外水温1过高或过低35压缩机1频繁保护36压缩机2频繁保护37室外水温2过高或过低天加空调故障代码 空调,故障,代码 风冷管道式空调机组（TSR/TSA1拖11拖21拖31拖4系列） 故障错误代号
室内温度E1闪烁 室内盘管温度E2闪烁室外盘管温度E3闪烁冷媒泄露E4闪烁 过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁
风冷管道式分体空调机组 TSD/TSA系列1拖1机组 故障代码1（TSD50、150LED显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失
COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B）故障代码故障信息内容 01按键始终闭合故障
02通讯故障 11室内环境温度传感器异常12室内盘管温度传感器1异常13室外环境温度传感器1异常14室外盘管温度传感器1异常15室外盘管温度传感器2异常16压缩机1保护 17压缩机2保护
T I C A天加空调故障代 码 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
TICA 天加空调故障代码 02 通讯故障 11 室内环境温度传感器异常 12 室内盘管温度传感器1异常 13 室外环境温度传感器异常 14 室外盘管温度传感器1异常或室外水温1传感器异常 15 室外盘管温度传感器2异常或室外水温2传感器异常 16 压缩机1保护 17 压缩机2保护 18 室内盘管1冻结 19 室内盘管1过热 20 电压传感器异常 21 禁止操作 22 正在化霜
23 室内盘管温度传感器2异常 24 室内盘管2冻结 25 室内盘管2过热 26 交流电压过高 27 交流电压过低 28～31 保留 32 1系统漏氟低压保护 33 2系统漏氟低压保护 34 室外水温1过高或过低 35 压缩机1频繁保护 36 压缩机2频繁保护 37 室外水温2过高或过低 天加空调故障代码 , , 风冷管道式空调机组（TSR/TSA 1拖1 1拖2 1拖3 1拖4系列）
故障错误代号 室内温度 E1闪烁室内盘管温度 E2闪烁室外盘管温度 E3闪烁冷媒泄露 E4闪烁过载 E5闪烁低压保护 E6闪烁高压保护 E7闪烁
风冷管道式分体空调机组 TSD/TSA 系列 1拖1机组 故障代码1（TSD50、150 LED 显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失
MED及FAN闪烁，其余熄灭室内盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜）故障代码2（TSD100、125、200、300、500B）
T i c a天加空调控制器使 用说明 Last revision on 21 December 2020
Tica天加空调控制器使用说明 一）.控制面板操作指导 1、功能键 2、加键 3、减键 4、风速键 5、模式键 6、开/关键 7、LED开/关机状态指示 8、LCD显示屏 9、红外接收窗口 10、T2 11、子菜单M1 12、T1 13、子菜单M2 a. 开/关 b. 选择系统的开或关。 a. 开机状态LED显示绿色 b. 关机状态 I )有定时LED显示绿色并闪烁 II )无定时LED显示红色 a. 模式 b. 通过模式键，可选择操作模式，如下： c. I）冷暖型号：制冷-通风-除湿-制热-自动 d. II）单冷型号：制冷-通风-冷除湿模式 e. 风速 f. 风速选择：风速无变化 g. 温度 温度的选择可从16℃到30℃或者60F到85F。同时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。当按下任一键其最新设定温度将闪烁4次。若没再次按键，系统将恢复到显示室内温度状态。温度显示范围0℃到50℃或32F到99F。 a. 日期/时间设定 按下“功能”键，可选择日期/时间设定子菜单。子菜单标M1将连续闪烁6秒。
1)按下“模式”键将改变日期设定，可从周日到周六。 2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必须按住“▲”和“▼”键持续5秒方可更改时钟参数。 按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。持续按住以上按钮可自动改变其设置。按住按钮期间，其改变将以3种速度进行。 a. 定时器 定时器可通过遥控或主机板按键激活。遥控接收定时设置：实时定时器（通过LCD 手机）。实时开机时间设定与内部实时时钟匹配，开机启动。同样的，实时关机设定与内部实时时钟匹配时，关机启动。此设定将持续保留为下一次的自动开/关机用途。 a. 定时 按下“功能”键，可选择相应子菜单(M1)。相应子菜单(M1)将连续闪烁6秒。 1)按下“模式”键将改变日期设定，从周一到周日 2)按下“开/关”键持续3秒，可选择开机或关机定时设定。 此功能用于选择定时开/关机。若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。若有关定时开/关未被设置过，显示屏将显示--:--，否则将显示最后设定时间。定时器按键“▲”/“▼”用来输入开/关时间。如果长按“▲”或“▼”键，计时器的设定时间也将相应、快速的增加/减少。若定时器未被设置过它将从“00 00”开始，否则它将从以前的设定时间开始。按“风速”键可取消当前的定时开/关机设定，它将显示--:--。按下“模式”键用来改变设置开/关星期设置。若没任何键按启动，6秒后退出定时设定。若相应的定时被设置，开/关机符号将显示。只要有任何一天有定时设定，T1将显示。只要有任何一天的定时开机被设定，开机符号闪烁。只要有任何一天
T I C A天加空调故障代 码修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
T I C A天加空调故障代码 02通讯故障11室内环境温度传感器异常12室内盘管温度传感器1异常13室外环境温度传感器异常14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护17压缩机2保护18室内盘管1冻结19室内盘管1过热20电压传感器异常21禁止操作22正在化霜23室内盘管温度传感器2异常
24室内盘管2冻结25室内盘管2过热26交流电压过高27交流电压过低28～31保留321系统漏氟低压保护332系统漏氟低压保护34室外水温1过高或过低35压缩机1频繁保护36压缩机2频繁保护37室外水温2过高或过低天加空调故障代码 空调,故障,代码 风冷管道式空调机组（TSR/TSA1拖11拖21拖31拖4系列） 故障错误代号
室内温度E1闪烁 室内盘管温度E2闪烁室外盘管温度E3闪烁冷媒泄露E4闪烁 过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁
风冷管道式分体空调机组 TSD/TSA系列1拖1机组 故障代码1（TSD50、150LED显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失
COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B）故障代码故障信息内容 01按键始终闭合故障
TICA 天加空调故障代码 02 通讯故障 11 室环境温度传感器异常 12 室盘管温度传感器1异常 13 室外环境温度传感器异常 14 室外盘管温度传感器1异常或室外水温1传感器异常 15 室外盘管温度传感器2异常或室外水温2传感器异常 16 压缩机1保护 17 压缩机2保护 18 室盘管1冻结 19 室盘管1过热 20 电压传感器异常 21 禁止操作 22 正在化霜 23 室盘管温度传感器2异常 24 室盘管2冻结 25 室盘管2过热 26 交流电压过高 27 交流电压过低 28～31 保留 32 1系统漏氟低压保护 33 2系统漏氟低压保护 34 室外水温1过高或过低 35 压缩机1频繁保护 36 压缩机2频繁保护 37 室外水温2过高或过低 天加空调故障代码 空调, 故障, 代码 风冷管道式空调机组（TSR/TSA 1拖1 1拖2 1拖3 1拖4系列） 故障错误代号 室温度E1闪烁 室盘管温度E2闪烁 室外盘管温度E3闪烁 冷媒泄露E4闪烁
过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁 风冷管道式分体空调机组 TSD/TSA 系列1拖1机组 故障代码1（TSD50、150 LED 显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B） 故障代码故障信息容 01 按键始终闭合故障 02 通讯故障 11 室环境温度传感器异常

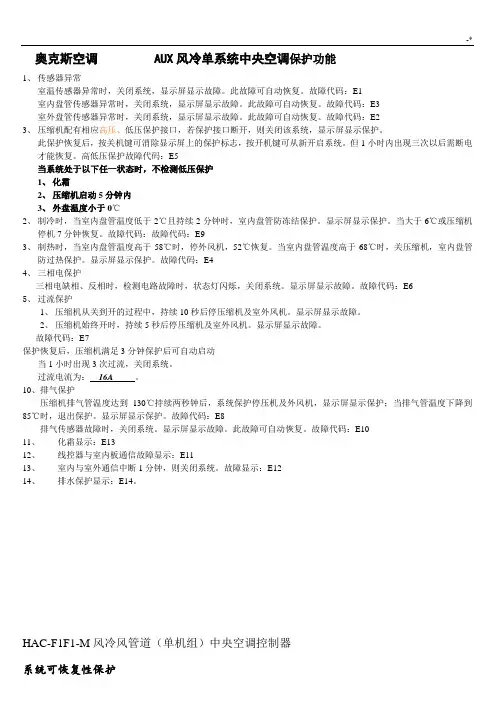

奥克斯空调 AUX风冷单系统中央空调保护功能 1、传感器异常 室温传感器异常时，关闭系统，显示屏显示故障。此故障可自动恢复。故障代码：E1 室内盘管传感器异常时，关闭系统，显示屏显示故障。此故障可自动恢复。故障代码：E3 室外盘管传感器异常时，关闭系统，显示屏显示故障。此故障可自动恢复。故障代码：E2 3、压缩机配有相应高压、低压保护接口，若保护接口断开，则关闭该系统，显示屏显示保护。 此保护恢复后，按关机键可消除显示屏上的保护标志，按开机键可从新开启系统。但1小时内出现三次以后需断电才能恢复。高低压保护故障代码：E5 当系统处于以下任一状态时，不检测低压保护 1、化霜 2、压缩机启动5分钟内 3、外盘温度小于0℃ 2、制冷时，当室内盘管温度低于-2℃且持续2分钟时，室内盘管防冻结保护。显示屏显示保护。当大于6℃或压缩机 停机7分钟恢复。故障代码：故障代码：E9 3、制热时，当室内盘管温度高于58℃时，停外风机，52℃恢复。当室内盘管温度高于68℃时，关压缩机，室内盘管 防过热保护。显示屏显示保护。故障代码：E4 4、三相电保护 三相电缺相、反相时，检测电路故障时，状态灯闪烁，关闭系统。显示屏显示故障。故障代码：E6 5、过流保护 1、压缩机从关到开的过程中，持续10秒后停压缩机及室外风机。显示屏显示故障。 2、压缩机始终开时，持续5秒后停压缩机及室外风机。显示屏显示故障。 故障代码：E7 保护恢复后，压缩机满足3分钟保护后可自动启动 当1小时出现3次过流，关闭系统。 过流电流为： 16A 。 10、排气保护 压缩机排气管温度达到130℃持续两秒钟后，系统保护停压机及外风机，显示屏显示保护；当排气管温度下降到85℃时，退出保护。显示屏显示保护。故障代码：E8 排气传感器故障时，关闭系统。显示屏显示故障。此故障可自动恢复。故障代码：E10 11、化霜显示：E13 12、线控器与室内板通信故障显示：E11 13、室内与室外通信中断1分钟，则关闭系统。故障显示：E12 14、排水保护显示：E14。
三通双系统 序号故障代号故障说明 1 E1闪烁室内温度2室内盘管温闪1E3室外盘管温1E闪4冷媒泄1E闪5压缩机过1E闪6低压保E闪1 7高压保闪1 E8循环水温过E闪过低保护功 9室内盘管温2E闪10室外盘管温E12闪 11冷媒泄2E1闪12压缩机过2E1闪 13低压保2E1闪 14高压保2E1闪 15室内通讯故E1闪 16系内盘防结E1闪 17系内盘防结E1闪 1）E8—只对水源热泵有效 2）E6---如是单系统不带高/低压保护此故障为 内盘防结冰 3）E9，E10，E11，E12，E13，E14，E17—只对 双系统有效
水源热泵(5211)故障代码 序号故障代号故障说明 E1 1 故障输入一开路 E2 2 故障输入二开路 E3 3 故障输入三开路 E4 4 室内感温头短路或开路 E5 5 室内盘管感温头短路或开路E6 6 室外盘管感温头短路或开路E7 7 室外环境感温头短路或开路E8 8 冷媒泄漏 E9 9 高压保护 EA 10 水温异常
三通多拖一故障代码 序号故障代号故障说明查询说明 0 0 拨码开关值 11内盘温风机故 22内盘电加热保温 33内盘压差开温 44内盘温 55内盘温 66内盘环境温温 77内盘温出风温 88内盘温回风温 99回风温 1010出风温外盘温*111外盘温高压保 *212外盘温低压保*313外盘相序保温*414外盘温内盘温*515外盘低温保温 *616外盘高温保温 *717外盘温冷媒不 *818与系通讯故外盘温
19 环境温度 C3J/故障代 检测用传感器状态显示（发光二极管） 遗失（接触不良）室内回风感温探头LOW fan闪烁 遗失（接触不良）HIGH fan室外盘管感温探头闪烁 遗失（接触不良）MEDIUM fan室内盘管感温探头闪烁 压缩机过载（盘管COOL闪烁 ℃）>68温度闪烁SLEEP 氟系统低压 ) MDB(三通 故障代码故障说明序号E1 1 室内感温器缺失E2 2 内盘感温器缺失E3 3 室外感温器缺失4 闪烁LED制热室外除霜 E4 5 冷媒泄漏E5 6 压缩机过载
TICA 天加空调故障代码 02 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 通讯故障 室内环境温度传感器异常 室内盘管温度传感器 1 异常 室外环境温度传感器异常 室外盘管温度传感器 室外盘管温度传感器 压缩机1保护 压缩机2保护 室内盘管1冻结 室内 盘管1过热 电压传感器异常 禁止操作 正在化霜 室内盘管温度传感器 室内盘管2冻结 室内盘管2过热 交流电压过高 交流电压过低 1异常或室外水温1传感器异常 2异常或室外水温2传感器异常 2异常 28?31保留 32 1系统漏氟低压保护 33 2系统漏氟低压保护 室外水温1过高或过低 35压缩机1频繁保护 36压缩机2频繁保护 37室外水温2过高或过低 天加空调故障代码 空调，故障，代码 风冷管道式空调机组（TSR/TSA 故障错误代号 室内温度 E1闪烁 室内盘管温度 E2闪烁 室外盘管温度 E3闪烁 冷媒泄露 E4闪烁 过载 E5闪烁 低压保护 E6闪烁 34 1拖1 1拖2 1拖3 1拖4系列）
高压保护 E7闪烁 风冷管道式分体空调机组 TSD/TSA 系列1拖1机组 故障代码 1 （ TSD50、150 LED 显示（发光二极管） LOW 及FAN 闪烁，其余熄灭 HIGH 及FAN 闪烁，其余熄灭 MED 及FAN 闪烁，其余熄灭 COOL 闪烁，其余熄灭 SLEEP 闪烁，其余熄灭 HEAT 闪烁，其余熄灭 故障代码2（ TSD100、 125 、 200 、 300 、 500B ) 故障代码 故障信息内容 01 按键始终闭合故障 02 通讯故障 11 室内环境温度传感器异常 12 室内盘管温度传感器1异常 13 室外环境温度传感器1异常 显示诊断） 结论 室内感温器缺失 除霜感温器缺失 室内盘管感温器缺失 压缩机过载 冷媒泄露 正常（室外盘管化霜）
三通双系统 序故障代故障说 室内温1E闪 室内盘管温21E闪 室外盘管温13E闪冷媒泄1闪4E压缩机过E5闪1 低压保6闪1E高压保E闪71 循环水温过过低保护功闪8E 室内盘管温2E9闪室外盘管温210E1闪 冷媒泄11E1闪2 压缩机过122闪E1 低压保213E1闪高压保2闪E114 室内通讯故15闪E1 系内盘防结闪16E1系内盘防结E117闪 注）1—只对水源热泵有效E8 /低压保护此故障为如是单系统不带高2）E6---内盘防结冰只对—E17，，，，，，3）E9E10E11E12E13E14 双系统有效(5211)水源热泵故障代码
序号故障代号故障说明 E1 1 故障输入一开路故障输入二开路E2 2 故障输入三开路3 E3 4 E4 室内感温头短路或开路E 5 5 室内盘管感温头短路或开路室外盘管感温头短路或开路E 6 6 室外环境感温头短路或开路7 E7 E8 8 冷媒泄漏9 高压保护E9 EA 10 水温异常三通多拖一故障代码 序号故障说明故障代号查询说明 0 0 拨码开关值温度1内盘管风机故障1
1 2 2 电加热保护内盘管2温度内盘管3 3 温度3 压差开关 内盘管4温度4 4 内盘管5温度5 5 内盘环境温66温 内盘7出风温温7 内盘回风温8温8 回风温99 出风温10外盘温10 外盘*111温高压保 外盘*212低压保温 外盘*313相序保温 外盘*414温内盘温 外盘低温保15*5温 外盘*616高温保温 外盘温17*7冷媒不 外盘温18*8通讯故与系 环境温19
C3J/故障代 检测用传感器显示（发光二极管）状态 室内回风感温探头遗失（接触不良）LOW fan闪烁 遗失（接触不良）HIGH fan闪烁室外盘管感温探头遗失（接触不良）室内盘管感温探头MEDIUM fan 闪烁 压缩机过载（盘管COOL闪烁 温度>68℃）氟系统低压SLEEP闪烁) MDB(三通 序号故障代码故障说明1 室内感温器缺失E1 内盘感温器缺失2 E2 3 E3 室外感温器缺失 4 室外除霜闪烁制热LED 5 E4 冷媒泄漏 6 压缩机过载E5 长城双系统模块 故障代号故障说明序号 01 1 按键始终闭合故障2 02 通讯故障11 室内环境温度传感器异常3 异常1室内盘管温度传感器12 4 1室外环境温度传感器异常13 5
T I C A天加空调故障代码 The pony was revised in January 2021
TICA天加空调故障代码02通讯故障11室内环境温度传感器异常12室内盘管温度传感器1异常13室外环境温度传感器异常14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护17压缩机2保护18室内盘管1冻结19室内盘管1过热20电压传感器异常21禁止操作22正在化霜23室内盘管温度传感器2异常24室内盘管2冻结25室内盘管2过热26交流电压过高27交流电压过低28～31保留321系统漏氟低压保护332系统漏氟低压保护34室外水温1过高或过低35压缩机1频繁保护36压缩机2频繁保护37室外水温2过高或过低天加空调故障代码 空调,故障,代码 风冷管道式空调机组（TSR/TSA1拖11拖21拖31拖4系列） 故障错误代号 室内温度E1闪烁 室内盘管温度E2闪烁 室外盘管温度E3闪烁
冷媒泄露E4闪烁 过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁 风冷管道式分体空调机组 TSD/TSA系列1拖1机组 故障代码1（TSD50、150LED显示诊断）显示（发光二极管）结论
LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露
HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B）故障代码故障信息内容 01按键始终闭合故障 02通讯故障 11室内环境温度传感器异常 12室内盘管温度传感器1异常
天加空调故障代码 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
TICA天加空调故障代码 02通讯故障 11室内环境温度传感器异常 12室内盘管温度传感器1异常 13室外环境温度传感器异常 14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护 17压缩机2保护 18室内盘管1冻结 19室内盘管1过热 20电压传感器异常 21禁止操作 22正在化霜 23室内盘管温度传感器2异常 24室内盘管2冻结 25室内盘管2过热
26交流电压过高 27交流电压过低 28～31保留 321系统漏氟低压保护 332系统漏氟低压保护 34室外水温1过高或过低 35压缩机1频繁保护 36压缩机2频繁保护 37室外水温2过高或过低 天加空调故障代码 ,, 风冷管道式空调机组（TSR/TSA1拖11拖21拖31拖4系列）故障错误代号 室内温度E1闪烁 室内盘管温度E2闪烁 室外盘管温度E3闪烁 冷媒泄露E4闪烁 过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁 风冷管道式分体空调机组 TSD/TSA系列1拖1机组 故障代码1（TSD50、150LED显示诊断）
显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B）故障代码故障信息内容 01按键始终闭合故障 02通讯故障 11室内环境温度传感器异常 12室内盘管温度传感器1异常 13室外环境温度传感器1异常 14室外盘管温度传感器1异常 15室外盘管温度传感器2异常 16压缩机1保护 17压缩机2保护 18室内盘管1冻结 19室内盘管1过热 20电压传感器异常 21禁止操作 22正在化霜 23室内盘管传感器2异常 24室内盘管2冻结 25室内[盘管2过热 26交流电压过高 27交流电压过低
Tica天加空调控制器使用说明 一）.控制面板操作指导 1功能键2、加键3、减键4、风速键5、模式键 6、开/关键 7、LED开/关机状态指示 8、LCD显示屏 9、红外接收窗口 10、T2 11、子菜单M1 12、T1 13、子菜单M2 a. 开/关 选择系统的开或关。 a. 开机状态LED显示绿色 b. 关机状态I ）有定时LED显示绿色并闪烁 II）无定时LED显示红色 a. 模式 通过模式键，可选择操作模式，如下： 1 ）冷暖型号：制冷-通风-除湿-制热-自动 II）单冷型号：制冷-通风-冷除湿模式 b. 风速 风速选择：风速无变化温度 c. 温度的选择可从16C至U 30 C或者60F到85F。冋时按下“▲”和“▼”键5秒可以转换摄氏温度和华氏温度模式。当按下任一键其最新设定温度将闪烁4次。若没再次按键，
系统将恢复到显示室内温度状态。温度显示范围0C到50C或32F到99F。 a.日期/时间设定 按下“功能”键，可选择日期/时间设定子菜单。子菜单标M 1将连续闪烁6秒 1 ）按下“模式”键将改变日期设定，可从周日到周六 按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。持续按住以上按钮可自动改变其设置。按住按钮期间，其改变将以3种速度进行。 a.定时器 定时器可通过遥控或主机板按键激活。遥控接收定时设置：实时定时器（通过LCD手机）。 实时开机时间设定与内部实时时钟匹配，开机启动。同样的，实时关机设定与内部实时 时钟匹配时，关机启动。此设定将持续保留为下一次的自动开/关机用途。 a.定时 按下“功能”键，可选择相应子菜单（M1）。相应子菜单（M1）将连续闪烁6秒。 1）按下“模式”键将改变日期设定，从周一到周日 2）按下“开/关”键持续3秒，可选择开机或关机定时设定。 此功能用于选择定时开/关机。若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。若有关定时开/关未被设置过，显示屏将显示--:--,否则将显示 最后设定时间。定时器按键“▲”/ “▼”用来输入开/关时间。如果长按“▲”或“▼”键， 计时器的设定时间也将相应、快速的增加/减少。若定时器未被设置过它将从“ 00 00 ”开始， 否则它将从以前的设定时间开始。按“风速”键可取消当前的定时开/关机设定，它将显示 --:--。按下“模式”键用来改变设置开/关星期设置。若没任何键按启动，6秒后退出定时设定。若相应的定时被设置，开/关机符号将显示。只要有任何一天有定时设定，T1将显示。 只要有任何一天的定时开机被设定，开机符号闪烁。只要有任何一天的定时关机被设定，关机符号闪烁。连续同时按“功能”键和“风速”键5秒，则可取消全部定时设定。 a.节能睡眠模式 按下“功能”键，可选择M2子菜单。M2子菜单将连续闪烁6秒。 按下“模式”键可选择睡眠功能。选择睡眠状态将视睡眠模式的状态而进入/退出睡眠设定。 如在送风或除湿模式，此键被屏闭。 I）电池 如果系统掉电，电池将自动维持系统的实时时钟运行
TICA天加空调故障代码02通讯故障 11室环境温度传感器异常 12室盘管温度传感器1异常 13室外环境温度传感器异常 14室外盘管温度传感器1异常或室外水温1传感器异常15室外盘管温度传感器2异常或室外水温2传感器异常16压缩机1保护 17压缩机2保护 18室盘管1冻结 19室盘管1过热 20电压传感器异常 21禁止操作 22正在化霜 23室盘管温度传感器2异常 24室盘管2冻结 25室盘管2过热 26交流电压过高 27交流电压过低 28?31保留 32 1系统漏氟低压保护 33 2系统漏氟低压保护 34室外水温1过高或过低 35压缩机1频繁保护 36压缩机2频繁保护 37室外水温2过高或过低 天加空调故障代码 空调，故障，代码 风冷管道式空调机组（TSR/TSA 1拖1 1拖2 1拖3 1拖4系列）故障错误代号 室温度E1闪烁 室盘管温度E2闪烁 室外盘管温度E3闪烁 冷媒泄露E4闪烁
过载 E5闪烁 低压保护 高压保护 E7闪烁 风冷管道式分体空调机组 TSD/TSA 系列1拖1机组 显示（发光二极管） HEAT 闪烁，其余熄灭 正常（室外盘管化霜） 故障代码 1 （ TSD50、150 LED 显示诊断） LOW 及FAN 闪烁，其余熄灭 室感温器缺失 HIGH 及FAN 闪烁，其余熄灭 除霜感温器缺失 MED 及FAN 闪烁，其余熄灭 室盘管感温器缺失 COOL 闪烁，其余熄灭 压缩机过载 SLEEP 闪烁，其余熄灭 冷媒泄露 故障代码2（ TSD100、 125 、 200 、 300 、 500B ) 故障代码 故障信息容 01 按键始终闭合故障 02 通讯故障 1 1 室环境温度传感器异常 E6闪烁 结论
TICA天加空调故障代码 02 通讯故障 11 室内环境温度传感器异常 12 室内盘管温度传感器1异常 13 室外环境温度传感器异常 14 室外盘管温度传感器1异常或室外水温1传感器异常 15 室外盘管温度传感器2异常或室外水温2传感器异常 16 压缩机1保护 17 压缩机2保护 18 室内盘管1冻结 19 室内盘管1过热 20 电压传感器异常 21 禁止操作 22 正在化霜 23 室内盘管温度传感器2异常 24 室内盘管2冻结 25 室内盘管2过热 26 交流电压过高 27 交流电压过低 28～31 保留 32 1系统漏氟低压保护 33 2系统漏氟低压保护 34 室外水温1过高或过低 35 压缩机1频繁保护 36 压缩机2频繁保护 37 室外水温2过高或过低 天加空调故障代码 空调, 故障, 代码 风冷管道式空调机组（TSR/TSA 1拖1 1拖2 1拖3 1拖4系列） 故障错误代号 室内温度E1闪烁 室内盘管温度E2闪烁 室外盘管温度E3闪烁 冷媒泄露E4闪烁
过载E5闪烁 低压保护E6闪烁 高压保护E7闪烁 风冷管道式分体空调机组 TSD/TSA 系列1拖1机组 故障代码1（TSD50、150 LED 显示诊断） 显示（发光二极管）结论 LOW及FAN闪烁，其余熄灭室内感温器缺失HIGH及FAN闪烁，其余熄灭除霜感温器缺失MED及FAN闪烁，其余熄灭室内盘管感温器缺失COOL闪烁，其余熄灭压缩机过载 SLEEP闪烁，其余熄灭冷媒泄露 HEAT闪烁，其余熄灭正常（室外盘管化霜） 故障代码2（TSD100、125、200、300、500B） 故障代码故障信息内容 01 按键始终闭合故障 02 通讯故障 11 室内环境温度传感器异常
Tica 天加空调控制器使用说明 一）.控制面板操作指导 1功能键 2、加键 3、减键 4、风速键 5、模式键 6、开/关键 7、LED 开/关机状态指示 8、LCD 显示屏 9、红外接收窗口 10、T2 11、子菜单 M1 12、T1 13、子菜单 M2 a. 开/关 选择系统的开或关。 a. 开机状态LED 显示绿色 b. 关机状态I ）有定时LED 显示绿色并闪烁 II ）无定时LED 显示红色 a. 模式 通过模式键，可选择操作模式，如下： 1）冷暖型号：制冷-通风-除湿-制热- 自动 II ）单冷型号：制冷-通风-冷除湿模式 b. 风速 c. 风速选择：风速无变化 温度 温度的选择可从16C 至U 30C 或者60F 到85F 。冋时按下“▲”和“▼”键 5秒可以转换 摄氏温度和华氏温度模式。当按下任一键其最新设定温度将闪烁 4次。若没再次按键， 系统将恢复到显示室内温度状态。温度显示范围 0C 到50C 或32F 到99F 。 a.日期/时间设定 按下“功能”键，可选择日期 /时间设定子菜单。子菜单标 M 1将连续闪烁6秒。 1）按下“模式”键将改变日期设定，可从周日到周六。
2）按下“▲”或“▼”键可调节时间，同时T1将连续闪烁，表示进入定时时钟设置，但必按住“▲”或“▼”按钮可减少或增加实时时钟设定时间。持续按住以上按钮可自动改变其设置。按住按钮期间，其改变将以3种速度进行。 a.定时器 定时器可通过遥控或主机板按键激活。遥控接收定时设置：实时定时器(通过LCD手机)。 实时开机时间设定与内部实时时钟匹配，开机启动。同样的，实时关机设定与内部实时 时钟匹配时，关机启动。此设定将持续保留为下一次的自动开/关机用途。 a. 定时 按下“功能”键，可选择相应子菜单(M1)。相应子菜单(M1)将连续闪烁6秒。 1) 按下“模式”键将改变日期设定，从周一到周日 2) 按下“开/关”键持续3秒，可选择开机或关机定时设定。 此功能用于选择定时开/关机。若有关定时开/关被选中，相应的开/关定时符号闪烁，同时相应的定时设定日期也将闪烁。若有关定时开/关未被设置过，显示屏将显示--:--,否则将显示最后设定时间。定时器按键“▲”/ “▼”用来输入开/关时间。如果长按“▲”或“▼”键，计时器的设定时间也将相应、快速的增加/减少。若定时器未被设置过它将从“ 00 00”开始， 否则它将从以前的设定时间开始。按“风速”键可取消当前的定时开/关机设定，它将显示 --：--。按下“模式”键用来改变设置开/关星期设置。若没任何键按启动，6秒后退出定时设定。若相应的定时被设置，开/关机符号将显示。只要有任何一天有定时设定，T1将显示。 只要有任何一天的定时开机被设定，开机符号闪烁。只要有任何一天的定时关机被设定，关机符号闪烁。连续同时按“功能”键和“风速”键5秒，则可取消全部定时设定。 a.节能睡眠模式 按下“功能”键，可选择M2子菜单。M2子菜单将连续闪烁6秒。 按下“模式”键可选择睡眠功能。选择睡眠状态将视睡眠模式的状态而进入/退出睡眠设定。 如在送风或除湿模式，此键被屏闭。 I) 电池 如果系统掉电，电池将自动维持系统的实时时钟运行
