高压板电路维修技巧
(1)高压板电路类似于CRT显示器的行输出电路，它把输入的低压直流电压(一般为12V)转换成500V～1kV的高频高压电，供给背光灯管使用。检修高压板的主要工具是示波器和万用表。因为高压逆变电路的工作频率高(50～80kHz)，所以可采用示波器进行测量；万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表。这里强调的是万用表的内阻要高，尽量避免对被测电路的影响；不要用万用表去测量高压输出端，因为：①高压输出端的电压是交流电，万用表测不准；②电压较高，容易对仪表造成损害。
(2)一般情况下，旧机型的升压变压器和灯管容易出现问题，新机型的保护电路和工艺问题比较多。为保证CCFL供电的平衡及可靠性能，多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电，检修时可相互对照，因几组电路同时损坏的可能性几乎不存在。
(3)新型的液晶显示器还具有高压平衡保护电路，通过对高压输出电流的检测判断高压是否正常。如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏)，经PWM 控制IC检测后，会判断电路有故障，使振荡电路停振，关断高压输出。此时，单灯显示器电源指示灯亮，黑屏；多灯显示器屏幕闪烁一下后再变成黑屏。对于没有高压平衡保护电路的机型，在高压电路出现故障后，启动计算机，在适合光线下侧视屏幕，依然会有暗淡的图文显示。通过这个特征可以快速判断故障是否出现在高压电路。
(4)高压板电路还有一个亮度调节接口，这个接口受MCU发出的亮度调节PWM脉冲控制。此接口电压的改变，最终会改变高压输出值，也就会改变CCFL的亮度，实现液晶显示器的亮度调节。若此电路正常，调整亮度时该接口电压会有平滑的高低变化。
高压板电路常见故障的检修
(l)电源指示灯亮，但黑屏
这种故障在比较老的机型中表现为电源指示灯可以由$(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。检修此种故障时，先检查BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容：反之，则检查高压形成电路。
专家点拔：
由高压板形成的黑屏和曲电源故障形成的黑屏是有一定区别的，电源电路出现故障时，整机无电，屏幕上什么都看不到，是真正意义上的黑屏；高压板出现故障时，显示器工作时仔细观察屏幕，发现会有微弱的图像，因此，这种黑屏严格来说应称为“暗屏”，但一般习惯上仍称为“黑屏”。
(2)开机瞬间显示器可以点亮，然后黑屏
这种故障多出现在多灯显示器中(15in以上)，因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动。如果是高压输出元器件损坏(包括接触不良)，须断电后查找，维修时一般需要代换CCFL来判断。
(3)屏幕图像发黄或发红，亮度降低
这种故障多为CCFL老化所致，换上同规格新品可解决问题。
(4)使用一段时间后黑屏，关机后再开可重新点亮
这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断，找到故障点后补焊即可。
(5)屏幕闪烁
这种故障主要是背光灯管老化引起，极少数是因为高压电路不正常所致。
(6)开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声
这种故障主要是由于升压变压器绕组存在匝间短路所致，理论上更换升压变压器即可解决。
LCD液晶显示器接口大 全 -、字符型液晶显示模块的直接访冋控制 地址分配 指令口写地址：fOOOh 指令口读地址：f002h 数据口写地址：fOO1h 数据口读地址：fOO3h 二、字符型液晶显示模块的间接访问控制 HQZ.T3 PltVT Plia POL P12?02 詁J# P14PQ4 FJ5PQ5 P16-P06 Pl?期 VL234567 刃 「 F2..." 刃 il 10 7 T 1: 1 IX [[： Tjlu 1?| 按 I o -A L- 2 7 T fKX 舒 U3M 叭 兀 否 典 X! 旳 竝 叫 < 1 A B rf E? E= ： al. ㈡ 二 二 ■ ■ H -niK
25 厂、 30 7 11 10 掘 27 26 25 24 23 22 21 32 33 34 35 36 37 38 3 J? MEN ALE/? TX D F2-：L' ^7654 32 *2 2 2 2 F t t t p 7^54321 0 po po po po po WK ED RESET X2 SI E P TT * TCJ 71 INTCI INTI 7 6 5 4 5 2 ■■ ■ T ■ ^ 1 ■■ ■■ ,? ■ L ? p p p PU/T piorr c u V 广 — 17 9 IB 19 3 b 1 1 5 12 V fj 1. i U JH s DBT7 7 D 関 舀 5 DB4 4 CW 3 DB2 2 DB1 1 DEC --- ——- T i * J L T O n D'B □ ■ y n DB1 C*B2 0B3 DB4 DES / j 匸跌 r>B7 I/O 口分配 P3.3 RS 寄存器选择 P3.4 R/W 读/写选择 P3.5 E 使能信号 置SED152C 图形液晶模块的直接控制
电路板维修的检测方法 伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。 其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。 工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。现在的电子产品往往由于一块电路板维修板的个别配件
损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。那我们如何对电路板维修检测呢? 电路板维修现与大家分享下电路板维修检测的经验。 通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。 现以汇能IC在线维修测试仪检测为例，介绍其具体方法。我们都知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于电路板维修内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各
液晶屏驱动板的原理与维修代换方法 1、液晶屏驱动板的原理介绍 液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。 图1 品牌液晶显示器采用的驱动板 图2部分液晶显示器采用的是通用驱动板 如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。 液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信
号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。 图3 驱动板上的芯片和接口 液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。 液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局
紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。 图4 驱动板原理框图 在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修； “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序<购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
液晶电视.显示器黑屏的维修方法 液晶电视.显示器黑屏的维修方法 液晶电视.显示器已经开始大量的普及，大有取代CRT电视.显示器之势，随着液晶电视.显示器的不断的普及，故障机器不断的出现，下面就本人在维修过程中经常出现的黑屏故障进行分析。 在分析此问题之前先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件 1、PANEL（液晶屏） 2、A/D驱动板； 3、液晶驱屏线 4、高压板（又称升压板、高压条、INVERTER） 5、高压板线材 6、电源适配器（外置，一般都用直流3A/12V），也有部分的显示器的开 关电源部分内置在机内的，直接输入AC220的 7、高频信号处理板 8、外壳 引起黑屏问题有多种原因： 首先是电源电路不正常引起：表现为按面板按键无任何反应，指示灯不亮， 先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的信号处理部分的芯片的工作电压都是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，一般是烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换
1．LVDS接口概述 液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。 那么，什么是LVDS输出接口呢？LVDS，即LowVoltageDifferentialSignaling，是一种低压差分信号技术接口。它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。 LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。 2．LVDS接口电路的组成 在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS 接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。图1所示为LVDS接口电路的组成示意图。 图1LVDS接口电路的组成示意图 在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。 需要说明的是，不同的液晶显示器，其驱动板上的LVDS发送器不尽相同，有些LVDS 发送器为一片或两片独立的芯片（如DS90C383），有些则集成在主控芯片中（如主控芯片gm5221内部就集成了LVDS发送器）。 3．LVDS输出接口电路类型 与TTL输出接口相同，LVDS输出接口也分为以下四种类型： （l）单路6位LVDS输出接口 这种接口电路中，采用单路方式传输，每个基色信号采用6位数据，共18位RGB数据，因此，也称18位或18bitLVDS接口。此，也称18位或18bitLVDS接口。 （2）双路6位LVDS输出接口 这种接口电路中，采用双路方式传输，每个基色信号采用6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bitLVDS接口。
这8个维修技巧，你知道几个 一、工控电路板电容损坏的故障特点及维修 电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。 电容损坏表现为： 1.容量变小; 2.完全失去容量; 3.漏电; 4.短路。 电容在电路中所起的作用不同，引起的故障也各有特点。在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出;或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。 电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。这个规律不但适用电解电容，也适用其它电容。所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。另外有 1
瓷片电容出现短路的情况，也发现电容离发热部件比较近。所以在检修查找时应有所侧重。有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜(当然也要注意电容的品质，要选择好一点的牌子，如红宝石、黑金刚之类)。 二、电阻损坏的特点与判别 常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。 电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。前两种电阻应用最广，其损坏的特点一是低阻值(100Ω以下)和高阻值(100kΩ以上)的损坏率较高，中间阻值(如几百欧到几十千欧)的极少损坏;二是低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。线绕电阻一般用作大电流限流，阻值不大。圆柱形线绕电阻烧坏时有的会发黑或表面爆皮、裂纹，有的没有痕迹。水泥电阻是线绕电阻的一种，烧坏时可能会断裂，否则也没有可见痕迹。保险电阻烧坏时有的表面会炸掉一块皮，有的也没有什么痕迹，但绝不会烧焦发黑。根据以上特点，在检查电阻时可有所侧重，快速找出损坏的电阻。 根据以上列出的特点，我们先可以观察一下电路板上低阻值电阻有没有烧黑的痕迹，再根据电阻损坏时绝大多数开路或阻值变大以及高阻值电阻容易损坏的特点，我们就可以用万用表在电路板上先直接量高阻值的电阻两端的阻值，如果量得阻值比标称阻值大，则这个电阻肯定损坏(要注意等阻值显示稳定后才下结论，因为电路中有可能并联电容元件，有一个充放电过程)，如果量得阻值比标称阻值小，则一般不用理会它。这样在电路板上每一个电阻都量一遍，即使“错杀”一千，也不会放过一个了。 2
引言 控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。 1 观察法 当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。 第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看： ① 看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。 ② 观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。 ③ 观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。 ④ 如果电路板上带有短接端子的，观察短接端子是否被插错。 电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。 第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。 第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生，基本可以确定芯片已经被烧
高压板电路维修技巧 (1)高压板电路类似于CRT显示器的行输出电路，它把输入的低压直流电压(一般为12V)转换成500V～1kV的高频高压电，供给背光灯管使用。检修高压板的主要工具是示波器和万用表。因为高压逆变电路的工作频率高(50～80kHz)，所以可采用示波器进行测量；万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表。这里强调的是万用表的内阻要高，尽量避免对被测电路的影响；不要用万用表去测量高压输出端，因为：①高压输出端的电压是交流电，万用表测不准；②电压较高，容易对仪表造成损害。 (2)一般情况下，旧机型的升压变压器和灯管容易出现问题，新机型的保护电路和工艺问题比较多。为保证CCFL供电的平衡及可靠性能，多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电，检修时可相互对照，因几组电路同时损坏的可能性几乎不存在。 (3)新型的液晶显示器还具有高压平衡保护电路，通过对高压输出电流的检测判断高压是否正常。如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏)，经PWM 控制IC检测后，会判断电路有故障，使振荡电路停振，关断高压输出。此时，单灯显示器电源指示灯亮，黑屏；多灯显示器屏幕闪烁一下后再变成黑屏。对于没有高压平衡保护电路的机型，在高压电路出现故障后，启动计算机，在适合光线下侧视屏幕，依然会有暗淡的图文显示。通过这个特征可以快速判断故障是否出现在高压电路。
(4)高压板电路还有一个亮度调节接口，这个接口受MCU发出的亮度调节PWM脉冲控制。此接口电压的改变，最终会改变高压输出值，也就会改变CCFL的亮度，实现液晶显示器的亮度调节。若此电路正常，调整亮度时该接口电压会有平滑的高低变化。 高压板电路常见故障的检修 (l)电源指示灯亮，但黑屏 这种故障在比较老的机型中表现为电源指示灯可以由$(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。检修此种故障时，先检查BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容：反之，则检查高压形成电路。 专家点拔： 由高压板形成的黑屏和曲电源故障形成的黑屏是有一定区别的，电源电路出现故障时，整机无电，屏幕上什么都看不到，是真正意义上的黑屏；高压板出现故障时，显示器工作时仔细观察屏幕，发现会有微弱的图像，因此，这种黑屏严格来说应称为“暗屏”，但一般习惯上仍称为“黑屏”。 (2)开机瞬间显示器可以点亮，然后黑屏

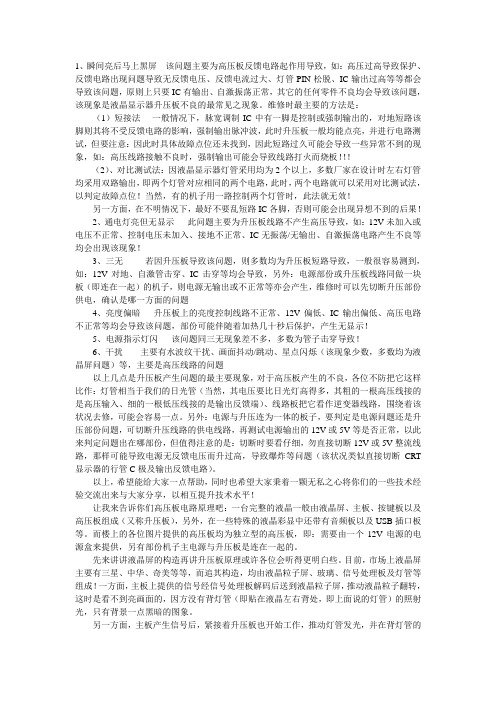

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！ （2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！ 另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！ 2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！ 3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题 4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！ 5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！ 6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题 以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。另外：电源与升压连为一体的板子，要判定是电源问题还是升压部份问题，可切断升压线路的供电线路，再测试电源输出的12V或5V等是否正常，以此来判定问题出在哪部份，但值得注意的是：切断时要看仔细，勿直接切断12V或5V整流线路，那样可能导致电源无反馈电压而升过高，导致爆炸等问题（该状况类似直接切断CRT 显示器的行管C极及输出反馈电路）。 以上，希望能给大家一点帮助，同时也希望大家秉着一颗无私之心将你们的一些技术经验交流出来与大家分享，以相互提升技术水平！ 让我来告诉你们高压板电路原理吧：一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。而楼上的各位图片提供的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。 先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。 另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的
