标致307电子节气门匹配

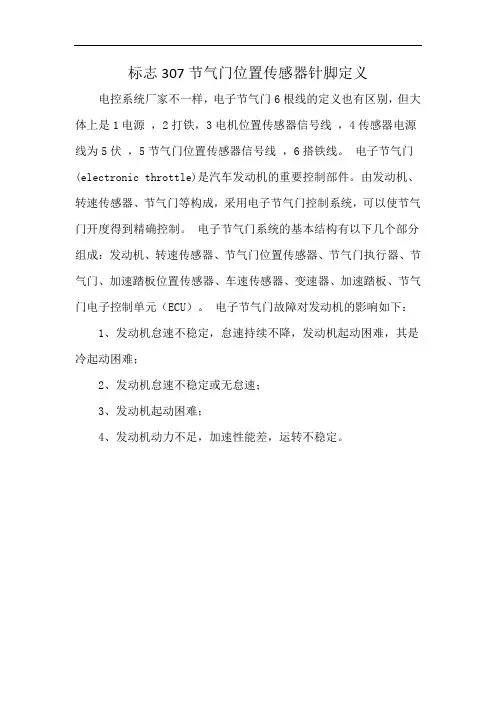

东风标致307 轿车采用电子节气门系统，在清洗或更换节气门以后，需要重新进行自适应设定。该车型需要使用原厂的故障诊断仪做设定，如果一般的故障诊断仪做不了该车电子节气门的基本设定，可以采用手工设定方法。
（1）东风标致307 轿车TU4JP51.6L 发动机电子节气门的手工设定步骤
①关闭点火开关，保持15s 以上。
②接通点火开关，保持15s以上。
③重复以上步骤2次。
④快速将加速踏板踩到底（必须保证全行程），然后松开。
⑤起动发动机，怠速运转30min以上。
（2）设定电子节气门的注意事项
①在进行节气门设定前的10min 之内，不要起动发动机。
②电子节气门的设定必须按步骤进行。一辆标致307 2.0L 轿车，清洗节气门以后，不加油还能勉强行驶，越加油越跑不动，只要熄火，再重新起动，又可以行驶一段路。用故障诊断仪做节气门的基本设定，好不了1 天又出现同样的现象，但是发动机故障灯未点亮。经过反复检查，没有发现其他异常之处。严格按照规范的步骤重新进行一次设定，故障现象不再存在，说明上述不良现象是由基本设定的操作不规范所引起。
③使用原厂诊断仪执行节气门基本设定时，应当在发动机冷却之后进行，即发动机的冷却液温度在30℃以下，如果在高温下做基本设定，故障可能还会出现。倘若在冷却液温度30℃以下执行基本设定后，故障仍然不能排除，则需要更换电子节气门。

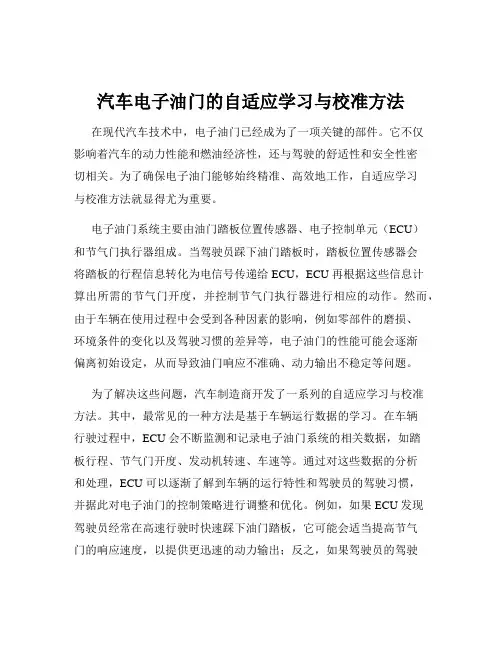

④发动机电控单元（ECU）学习和适应节气门的时间比较长，在怠速工况下，一直要学习到冷却液温度达到
97℃，电子风扇开始转动为止。
