三相异步电动机接线图
2010年02月25日星期 10:49 A.M.
三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
三相电机接线图
2011年05月20日星期五 15:07 电机接线盒

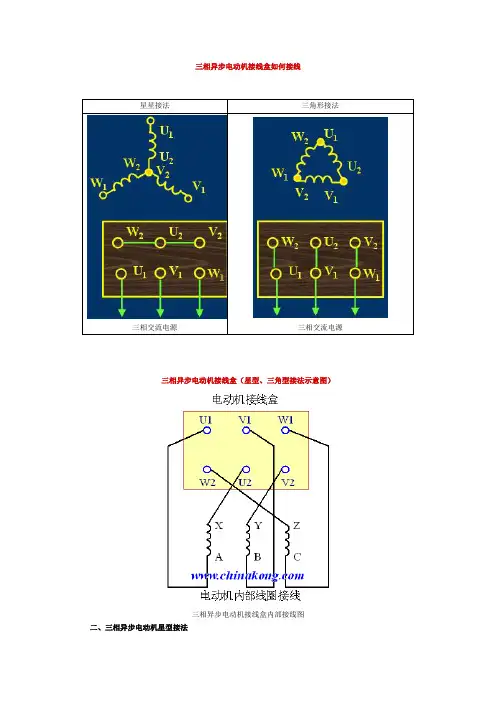

电机y接时，接线盒里，连接片的连接方式
电机角接时，接线盒连接片的连接方式
学习三相电机的两种接法
学习电工2009-08-07 20:41:28 阅读1936 评论3字号：大中小订阅
当电工也20多天了，学了点零零碎碎的东西，今天在现场学了点三相异步电机的基本接法：星型接法和三角接法。虽然是些很简单的东西，但是对我这个菜鸟来说很有用，现在把它贴出来与与大家共勉。
星型接法
三角接法
图片都是从网上找的，借花献佛，嘿嘿。下面是我从网上找的，星型接法和三角接法的区别。
在承受相同电压及相同线径的绕组线圈中，星型接法比三角型接法每相匝数少根号3倍(1.732倍)，功率也小根号3倍。成品电机的接法已固定为承受电压380V，一般不适宜更改。只有三相电压级别与正常380V不同时才改变接法，如三相电压220V级别时，原三相电压380V星型接法改为三角型接法就能适用；如三相电压660V级别时，原三相电压380V 三角型接法改为星型接法就能适用，其功率不变。一般小功率电机是星型接法，大功率的是三角接法。额定电压下，应该使用三角形连接的电动机，如果改成星形连接，则属于降压运行，电动机功率减小，启动电流也减少。额定电压下，应该使用星形连接的电动机，如果改成三角形连接，则属于超压运行，是不允许的。大功率电机(三角型接法)起动时的电流很大，为了减少起动电流对线路的冲击，一般采用降压起动，原三角型接法运行改为星型接法起动就是其中一种方法，星型接法起动后转换回三角型接法运行。
这里面提到了星三角降压启动，这个东西我还是刚听说，以后再慢慢学习这种接法吧
如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！
XX电力职业技术学校实践教学中心一、异步电动机的基本结构基本结构：定子定子铁心：嵌放绕组，提供磁路。定子绕组：产生旋转磁场。转子转子铁心：嵌放绕组，提供磁路。转子绕组：感应出电势、电流。转子绕组：笼型绕线型材料：铁心均由硅钢片叠压而成；三相异步机的结构第二部份第二部份三相异步电动机的拆卸与装配三相异步电动机的拆卸与装配一、三相异步电动机的一般拆卸步骤1. 切断电源卸下皮带2. 拆去接线盒内的电源接线和接地线3. 卸下底脚螺母、弹簧垫圈和平垫片4. 卸下皮带轮→→→→ →→ 5. 卸下前端盖可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。6. 卸下风叶罩。7. 卸下风叶。→→ →→ 8.卸下后端盖。9.卸下转子在抽出转子之前，应在转子下婧投ㄗ尤谱槎瞬恐垫上厚纸板，以免抽出转子时碰伤铁心和绕组。10.最后用拉具拆卸前后轴承及轴承内盖。→→ →→ 二端盖的拆装步骤1. 端盖的拆卸步骤: 拆卸端盖前，应在机壳与端盖接缝处做好标记。然后旋下固定端盖的螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下端盖。但要注意，前后两个端盖拆下后要标上记号，以免将来安装时前后装错。 a a 拆前端盖拆前端盖 b b 拆后端盖拆后端盖2. 端盖的安装步骤端盖的安装步骤：1铲去端盖口的脏物；2铲去机壳口的脏物再对准机壳上的螺丝孔把端盖装上；3 插上螺丝按对角线一先一后把螺丝旋紧切不可有松有紧以免损伤端盖。 →→ →→→→注意事项: 在固定端盖螺丝时不可一次将一边端盖拧紧应将另一边端盖装上后两边同时拧紧。要随时转动转子看?涫欠衲芰榛钭悦庾芭浜蟮缍选Ｈ?风罩和风叶的拆卸步骤1.选择适当的旋具，旋出风罩与机壳的固定螺丝，即可取下风罩。2. 将转轴尾部风叶上的定位螺丝或销子拧下，用小锤在风叶四周轻轻地均匀敲打，风叶就可取下，如图所示。若是小型电动机，则风叶通常不必拆下，可随转子一起抽出。a a拆风罩拆风罩b b拆风叶拆风叶四转子的拆装步骤1. 转子的拆卸方法：1拆卸小型电动机的转子时，要一手握住转子，把转子拉出一些随后用另一只手托住转子铁心渐渐往外移如图所示。要注意，不能碰伤定子绕组。→→一、有关术语和基本参数1.线圈线圈是组成绕组的基本元件，用绝缘导线（漆包线）在绕线模上按一定形状绕制而成。一般由多匝绕成，其形状如图所示。它的两直线段嵌入槽内，是电磁能量转换部分，称线圈有效边；两端部仅为连接有效边的“过桥”，不能实现能量转换，故端部越长材料浪费越多；引线用于引入电流的接线。线圈图2.线圈组几个线圈顺接串联即构成线圈组，异步电机中最常见的线圈组是极相组。它是一个极下同一相的几个线圈顺接串联而成的一组线圈，见下图所示。一、记录绕组原始数据原始数据的内容有：铭牌数据、绕组数据和铁心数据判别绕组的结构型式单层绕组、双层绕组、绕组形式判别极数2P 看铭牌的型号、查结构由线圈节距推算出、万用表判断 1. 拆除旧绕组的方法冲压冷拆法冲压热拆法（（11）冷拆法）冷拆法首先将电机加热100 ℃左右，选择被拆电机绕组的非接线端，用磨出刃口的扁鉴对齐槽口将非接线端的上层绕组端部剁掉，一定要对齐槽口，否则不易退出槽中线圈。

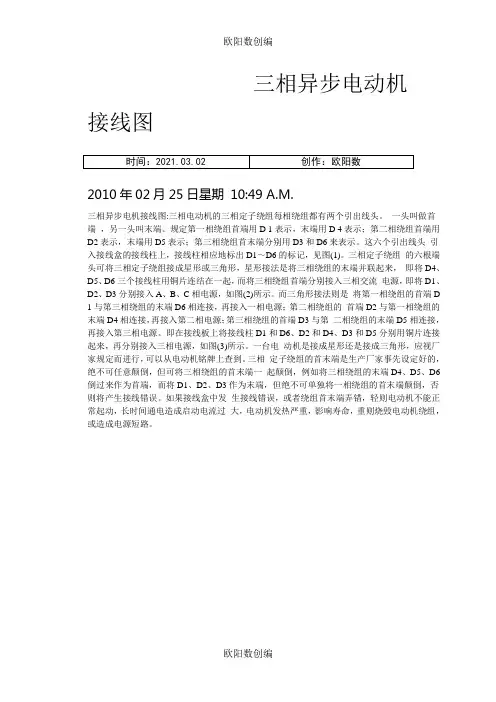

三相异步电动机接线图 2010年02月25日星期10:49 A.M. 三相异步电机接线图: 三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用 D 1表示，末端用 D 4表示；第二相绕组首端用D2表示，末端用 D5 表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6 的标记，见图(1) 。三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3 分别接入A、B、C相电源，如图(2) 所示。而三角形接法则是将第一相绕组的首端 D 1 与第三相绕组的末端D6 相连接，再接入一相电源；第二相绕组的首端D2 与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5 相连接，再接入第三相电源。即在接线板上将接线柱D1 和D6、D2 和D4、D3 和D5分别用铜片连接起来，再分别接入三相电源，如图(3) 所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6 倒过来作为首端，而将D1、D2、D3 作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机） 一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。可参见图1所示连接方法连接。 图1三相交流电动机Y形和△形接线方法 二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。其他吹风机应按其铭牌上所标的接法连接。图2三相吹风机六个引出端子接线方法 三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。因此在接线时，一定要看清铭牌上注明的接线方法。 图247为IDD5032型单相电容运转电动机接线方法。其功率为60W，电容选用耐压500V、容量为4μF的产品。图3(a)为正转接线，图3(b)为反转接线。 图3IDD5032型单相电容运转电动机接线方法 四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法 图4是JX07A-4型单相电容运转电动机接线方法。电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。它的转速为每分钟1400转。电容选用耐压400~500V、容量8μF的产品。图4(a)为正转接线，图4(b)为反转接线。 五、单相吹风机接线图5单相吹风机四个引出端子接线方法 有的单相吹风机引出4个接线端子，接线方法如图5所示。采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。 六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。Y系列电动机具有体积小、外形美观、节电等优点。它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、
采用单相电源供电的三相异步电动机接线方法 三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点，被广泛应用于工农业生产。三相电动机的电源应是三相电源，但实际上常会遇到只有单相电源的问题，特别是在家用电器上用的都是单相电动机，坏了以后想用三相电动机代替，就必须做适当的改接，以使三相电动机适应于单相电源而正常工作，下面具体谈其接线方法。 改接原理 三相异步电机是利用三相互隔120°角度的平衡电流，通过定子绕组时产生一个随时间变化的旋转磁场，以驱使电动机运转工作的。在谈到三相异步电机改单相使用之前，先要说明单相异步电动机旋转磁场建立问题，单相电动机只有在建立旋转磁场后才能够起动。它之所以没有初始起动转距，是因为在单相绕组中建立起的磁场不是旋转的，而是脉动的，换句话说，它对定子来讲是不动的。在这种情况下，定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的，因为没有旋转磁场，所以就不能使电机起动运转。但是电动机内部两个绕组的位置有空间角度差，若设法再产生一不同相的电流，使两相电流在时间上有一定的相位差，才能产生旋转磁场，使电机起动。因此单相电动机的定子除了有工作绕组外，还必须有起动绕组。根据此原理，可利用三相异步电机定子的三相绕组，将其中一相绕组线圈采用电容或电感移相的方法，使两相通过不同的电流，这样就能建立旋转磁场，使电动机起动运转。当三相异步电机改为单相电源使用时，其功率仅是原来的2／3。 改接方法 要把三相电机使用在单相电源上，可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。这时，两个绕组里的磁通量在空间上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲，电流是相同的。因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220v升到380V，示意图如图1所示。一般小型电动机均为Y接，对Y接的三相异步电动机用此种方法接线，应将串入电容c的绕组接线端子接在自耦变压器起头端子上，如需改变转轴转动方向，可按图2接线。 如果不升高电压，接在220V的电源也可用此图示。因为原来接三相380V电源电压的绕组，现在用于220V电源，电压太低了，所以转矩太低。 图3接线转矩太低，若增大力矩可将移相电容串入二相绕组连在一起的线圈中，用此绕组为起动绕组，单只线圈直接接在220V电源上，见图4。 图3、图4如果需要改变转轴转动方向，可将起动绕组或运转绕组的头尾换一下就可。 两个绕组串联后的磁矩(其中一相反串)是由两个夹角互为60°磁矩合成的(如图5)，其磁矩远远大于由两个夹角互为120°合成的磁矩(如图6两绕组顺串)，所以图5接线的起动转矩
三相异步电动机的接线判别(附图) 检修或重绕三相异步电动机三相绕组的六条引出线，头、尾必须分清，否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1，D4，D2，D5，D3，D6)。其中U1、U2表示第一相绕组的头、尾端；V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别，相同数字表示同为头或尾。检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。电动机接线方法分为星形(Y)、三角形(△)两种连接方法。如图l所示。如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。 绕组头、尾确定的方法如下： 1．用万用表电阻档测量确定每相绕组的两个线端。电阻值近似为零时，两表笔所接为一组绕组的两个端，依次分清三个绕组的各两端。 2．万用表法l。 ①万用表置mA档，按图2接线。假设一端接线为头(U1、Vl、W1)，另一端接线为尾(U2、V2、W2)。 ②用手转动转子，如万用表指针不动，表明假设正确。如万用表指针摆动，表明假设错误，应对调其中一相绕组头、尾端后重试，直至万用表不摆动时，即可将连在一起的3个线头确定为头或尾。 检修或重绕三相异步电动机三相绕组的六条引出线，头、尾必须分清，否则在接线盒内无法正确接线。按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1，D4，D2，D5，D3，D6)。其中U1、U2表示第一相绕组的头、尾端；V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。不同字母表示不同相别，相同数字表示同为头或尾。检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。电动机接线方法分为星形(Y)、三角形(△)两种连接方法。如图l所示。如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。
三相电机七种调速方式 一、变极对数调速方法 这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下： 具有较硬的机械特性，稳定性良好； 无转差损耗，效率高； 接线简单、控制方便、价格低； 有级调速，级差较大，不能获得平滑调速； 可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。 本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。 二、变频调速方法 变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。其特点： 效率高，调速过程中没有附加损耗； 应用范围广，可用于笼型异步电动机； 调速范围大，特性硬，精度高； 技术复杂，造价高，维护检修困难。 本方法适用于要求精度高、调速性能较好场合。 三、串级调速方法 串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高； 装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70－90的生产机械上；
调速装置故障时可以切换至全速运行，避免停产； 晶闸管串级调速功率因数偏低，谐波影响较大。 本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。 四、绕线式电动机转子串电阻调速方法 绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。串入的电阻越大，电动机的转速越低。此方法设备简单，控制方便，但转差功率以发热的形式消耗在电阻上。属有级调速，机械特性较软。 五、定子调压调速方法 当改变电动机的定子电压时，可以得到一组不同的机械特性曲线，从而获得不同转速。由于电动机的转矩与电压平方成正比，因此最大转矩下降很多，其调速范围较小，使一般笼型电动机难以应用。为了扩大调速范围，调压调速应采用转子电阻值大的笼型电动机，如专供调压调速用的力矩电动机，或者在绕线式电动机上串联频敏电阻。为了扩大稳定运行范围，当调速在2：1以上的场合应采用反馈控制以达到自动调节转速目的。 调压调速的主要装置是一个能提供电压变化的电源，目前常用的调压方式有串联饱和电抗器、自耦变压器以及晶闸管调压等几种。晶闸管调压方式为最佳。调压调速的特点：调压调速线路简单，易实现自动控制； 调压过程中转差功率以发热形式消耗在转子电阻中，效率较低。 调压调速一般适用于100KW以下的生产机械。 六、电磁调速电动机调速方法 电磁调速电动机由笼型电动机、电磁转差离合器和直流励磁电源（控制器）三部分组成。直流励磁电源功率较小，通常由单相半波或全波晶闸管整流器组成，改变晶闸管的导通角，可以改变励磁电流的大小。 电磁转差离合器由电枢、磁极和励磁绕组三部分组成。电枢和后者没有机械联系，都能自由转动。电枢与电动机转子同轴联接称主动部分，由电动机带动；磁极用联轴节与负载轴对接称从动部分。当电枢与磁极均为静止时，如励磁绕组通以直流，则沿气隙圆周表面将形成若干对N、S极性交替的磁极，其磁通经过电枢。当电枢随拖动电动机旋转时，由于电枢与磁极间相对运动，因而使电枢感应产生涡流，此涡流与磁通相互作用产生转矩，带动有磁
三相异步电动机的接法与星三角起动 目前电动机的接法有两种（参考电机铭牌）： 一：额定电压380V/220V，接法为星三角。这表明电机每相绕组的额定电压为220V，如果电源线电压220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。切不可误将星形接成三角形，将烧毁电机。 二：额定电压为 380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。如电机已经是星形接法，则不能再接到380V电源上。再说星—三角降压起动： 目前， 我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。星型起动的目的是降低电机的起动电流，减少对电网的冲击。星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），
待电动机转速接近额定转速时，转为三角形运转。由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。三相异步电动机分星形链接和角形链接两种。 星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示 那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接： 把电机三相线圈的每一相的绕组的始端依次相接的连接方式。 （如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连， Y和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连
三相异步电动机结构图解 图1封闭式三相异步电动机的结构 1—端盖2—轴承3—机座4—定子绕组5—转子 6—轴承7—端盖8—风扇9—风罩10—接线盒 异步电动机的结构也可分为定子.转子两大部分。定子就是电机中固定不动的部分，转子是电机的旋转部分。由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。异步电动机的空气隙较其他类型的电动机气隙要小，一般为
0.2mm～2mm。 三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。不管外形如何电动机结构 基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图1所示是一台封闭式三相异步电动机解体后的零部件图。 1.定子部分 定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。 (1)机座。机座用来支承定子铁心和固定端盖。中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。 (2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式 图2 笼型异步电动机的转子绕组形式 (3)定子绕组。定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。它的作用就是利用通入的三相交流电产生旋转磁场。通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。槽口用槽楔(一般为竹制)塞紧。槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。 (4)轴承。轴承是电动机定.转子衔接的部位，轴承有滚动轴承和滑动轴承两类，滚动轴承又有滚珠轴承(也称为球轴承)，目前多数电动机都采用滚动轴承。这种轴承的外部有贮存润滑油的油箱，轴承上还装有油环，轴转动时带动油环转动，把油箱中的润滑油带到轴与轴承的接触面上。为使润滑油能分布在整个接触面上，轴承上紧贴轴的一面一般开有油槽。
三相异步电动机星形接法（Y）和三角形接法（Δ） 3）每根绕组都有两个接头，一为首端，一为尾端。图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。 2．三相异步电机的出线盒里有那些标志？它们代表什么意义？ 答：电机走子绕组的引出线，都集中引到出线盒内，以便接线。所以出线盒也叫接线盒．接线盒内设有相互绝缘的接线柱，有的还设有接地螺钉。 （l）绕组引出线标志 Y系列电机第一相、第二相、第三相的首端分别为 U 1、 V 1 、 W 1 ；尾端分 别为U 2、V 2 、W 2 。 JO 2老系列电机第一相、第二相、第三相的首端分别为D l 、D 2 、D 3 ；尾端分别 为D 4、D 5 、 D 6 。 有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电 机为U、V、W，在老系列电机为D 1、D 2 、D 3 。要是有第四根标志为N的引出线， 这是星接绕组的中性点。 （2）接线螺技标志 与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹（3）接地螺钉的标志 3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？ 答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。功率大的电机，在每相绕组里由两条或两条以上的支路并联。星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。当然也可以把三个首端连在一起，由三个尾端去接电源。但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三相异步电动机的正确接线 万里安徽省广德县供电局(242200) 大多数电工都知道，三相电动机的三相定子绕组每相绕组都有两个引出线头。一头叫做首端，另一头叫末端。规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。三相定子绕组的六根端头可将三相定子绕组 接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D 4、D 5 、D 6 三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即 将D 1、D 2 、D 3 分别接入A、B、C相电源，如图(2)所示。而三角形接法则是将第 一相绕组的首端D 1与第三相绕组的末端D 6 相连接，再接入一相电源；第二 相绕组的首端D 2与第一相绕组的末端D 4 相连接，再接入第二相电源；第三相绕 组的首端D 3与第二相绕组的末端D 5 相连接，再接入第三相电源。即在接线板上 将接线柱D 1和D 6 、D 2 和D 4 、D 3 和D 5 分别用铜片连接起来，再分别接入三相电源， 如图(3)所示。一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端 D 4、D 5 、D 6 倒过来作为首端，而将D 1 、D 2 、D 3 作为末端，但绝不可单独将一相绕组 的首末端颠倒，否则将产生接线错误。如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。下面就绕组接线错误予以具体的分析。 1错将应接成星形运行的异步电动机接成三角形运行时的不良后果。 一台应接成星形动行的电动机，其定子每相绕组承受的电压(相电压)是电动机额定电压( 电源线电压)的1/倍(即0．58倍)。若误接成三角形运行，其
三相异步电动机的控制 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说， 电动机的容量不大于直接供电变压器容量的20％~30％时，都可以直接启 动。 1）．点动控制 合上开关QF ，三相电源被引入控 制电路，但电动机还不能起动。按下按钮SF ，接触器KM 线圈通电，衔铁吸合，常开主触点接通，电动机定子接入 三相电源起动运转。松开按钮SF ， 图5-13 点动控制 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。 2).直接起动控制 （1）起动过程。按下起动按钮SF ，接触器KM 线圈通电，与SF 并联的KM 的辅助常开触点闭合，以保 证松开按钮SF 后KM 线圈持续通电，串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。 （2）停止过程。按下停止按钮SS ，接触器KM 线圈断电，与SF 并联的KM 的辅助常开触点断开，以保 证松开按钮SS 后KM 线圈持续失电，串联在电动机回路中的KM 的主触点持续断开，电动机停转。 与SF 并联的KM 的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压 保护。 图5-14直接起动控制 ? 起短路保护的是串接在主电路中的熔断器FU 。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 ? 起过载保护的是热继电器KH 。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下KH 的复位按钮，使KH 的常闭触点复位（闭合）即可。 ? 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
三速电动机的启动 YD系列变级多速三相异步电动机是全国统一设计的产品，主要用于要求多种转速的机械设备装置。它利用改变电动机定子绕组的接线以改变其极数的方法变速．具有随负载-的不同要求而有级地变化功率和转速的特性，从而达到功率的合理匹配和简化变速系统。电动机的转速有双速、三速、四速三种。当机械设备的合理转速为中低速时，由于电动机功率相应较小，所以可以有效节约电能。本文介绍三速电动机的启动控制电路。 YD系列多速电动机的功率容量最小的不到1kW，最大的70kW～80kW。启动时先从低速挡开始，然后根据设备对转速的要求，依次启动中速挡和高速挡。因低速启动时电动机功率较小，所以启动电流较小。因电动机已具有一定转速，后启动中、高速档时。启动电流也不是特别大。因此通常情况下，各挡启动电路无须采用降压限流启动方式。 YD系列三速电动机有9个接线端子，图是三相电源与电动机接线端子在不同转速时的连接关系，图中L1、L2和L3是三相380V电源，没有连线的端子在各自的转速状态下被悬空。图2和图3分别是启动电路的一次、二次电路图。启动前，绿灯HG点亮，指示控制电路正常。启动时，先按下低速启动按钮SB2，接触器KM1吸合动作．其主触点将三相电源接至电动机的U1、V1、W1端，由图1可见，电
动机在8极低速下启动运行。辅助触点KM1－1进行自保持：KM1－2接通中间继电器lKA的线圈回路，并由1KA一2对其自保持。1KA 的触点1KA－4切断绿灯HG电源，绿灯熄灭；触点1KA一1闭合．白灯HW点亮，指示电动机在8极低速下运行：触点1KA－3闭合．是允许电动机中速启动的信号。 如果低转速不能满足设备要求。可接着启动中速挡。按一下中速启动按钮SB3(SB3是具有动合和动断双触点的按钮)，接触器KMl线圈断电释放，接触器KM2得电吸合，并由KM2－1保持。KM2的主触点将电源接至电动机的U2、V2、W2端，电动机在6极中速下启动运行。KM2－2接通中间继电器2KA的线圈回路，并由2KA－2对其自保持。2KA的触点2KA－5切断白灯HW电源，白灯熄灭；触点2KA －1闭合，黄灯HY点亮，指示电动机在6极中速下运行：触点2KA －3闭合，是允许电动机高速启动的信号。 如果需要更高的转速，可接着按压按钮SB4(SB4也是具有动合和动断双触点的按钮)，之后接触器KM2线圈断电释放，接触器KM3、KM4同时得电吸合，并由KM3－2保持。KM3的主触点将电源接至电动机的U3、V3、W3端，KM4．的主触点将U1、V1、Wl端短接，这种接线效果如同图l中4极高速状态。KM3的辅助触点KM3－3使黄灯熄灭，KM3－1使红灯点亮，指示电动机在4极高速下启动运行。
