《计算机组成原理》
实验报告
学院：计算机学院
专业：计算机科学与技术
班级学号：150801 3115000820
学生姓名：黄家燊
实验日期：2016.12.25
指导老师：李鹤喜
五邑大学计算机学院计算机组成原理实验室
实验一
一、实验名称：微程序控制器实验
二、实验目的
(1)掌握微程序控制器的功能、组成知识。
（2）掌握为程序的编制、写入、观察微程序的运行
二、实验设备：
PC机一台，TD-CM3+实验系统一套
三、实验原理：
微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制的硬件逻辑部件的为命令序列，完成数据传送和个汇总处理操作，他的执行方法是将控制各部件的微命令的集合进行编码，即将微命令的集合仿照及其指令一眼，用数字代码的形式表示，这种表示陈伟微指令。这样就可以用一个微指令序列表示一条机器指令，这种为指令序列称作为程序。微程序存储在一种专用的存储器中，成为控制储存器
四、实验步骤
1.对为控制器进行读写操作：
（1）手动读写：
①按图连线：
②将MC单元编程开关置为“编程”档，时序单元状态开关置为“单步”档，ADDR 单元状态开关置为“置数”档
③使用ADDR单元的低六位SA5…SA0给出微地址MA5…MA0，微地址可以通过MC 单元的MA5…MA0微地址灯显示
④CON单元SD27…SD20，SD17…SD10，SD07…SD00开关上置24位微代码，待写入值由MC单元的M23…M024位LED灯显示
⑤启动时序电路（按动一次TS按钮），即将微代码写入到E2PROM2816的相应地址对应单元中
⑥重复③④⑤三步，将下图微代码写入2816芯片中
二进制代码表
（2）联机读写：
①将微程序写入文件，联机软件提供了微程序下载功能，以代替手动读写微控制器，但微程序得以指定的格式写入
本次试验的微程序如下：
：//************************************************************// :// // :// 微控器实验指令文件 // ：// // ：//************************************************************// ：//***************Start Of MicroController Data****************//
$M 00 000001;NOP
$M 01 007070;CON(INS)->IR,P<1>
$M 04 002405;R0->A
$M 05 04B201;R0->B
$M 30 001404;A加B->RO
$M 32 183001;IN->R0
$M 33 280401;R0->OUT
$M 35 000035;NOP
;//***************End Of MicroController Data*******************// ②写入微程序用联机软件的“【转存】-【装载数据】”功能将改格式文件装载入试验系统。
③校验位程序。选择联机软件的“【转存】-【刷新指令区】”可独处机器指令和微指令，并在指令区显示，检查是否与表相同
（2）运行微程序：
①连线：将电路按图所示连接起来，自习检查线路无误后接通电源。如果有报警声，说明有竞争现象，应关闭电源，检查连线，直到错误排除
本实验采用的是本机运行，运行过程如下：
①将MC单元的编程开关置为“运行”档，MEM单元的编程开关也置为“运行”
档，按动CON单元的CLR按钮，将微地址寄存器清零，同时也将指令寄存器，ALU单元的暂存器A和暂存器B清零
②将时序单元的状态开关置为“单拍”档，然后按动TS按钮，体会系统在T1
和T2节拍中各做的工作。T1节拍微控制器将后续地址打入微地址寄存器，当前微指令打入微指令寄存器，并产生执行部件相应的控制信号，T2节拍根据T1节拍产生的控制信号做出相应的执行动作，如果测试位有效，还要根据指令及单前微地址寄存器中的内容进行译码，使微程序转入相应的微地址入口，实现微程序的分支
③按动CON单元的CLR按钮，清零微地址寄存器（MAR）等，并将时序单元的状
态开关置为“单步”档
④置IN单元数据位00100011，按动TS按钮，当MC单元后续微地址显示为000001
是，在CON单元的SD27…SD20模拟给出IN指令00100000并继续单步执行，当MC单元后续微地址显示为000001是，说明当前指令已完成；在CON单元的D27…D20各处ADD指令00000000，该指令将会在下个T2被打入指令寄存器，他将R0中的数据和其自身相加后送RO；接下来在CON单元的SD27…SD20给出OUT指令00110000并继续单步执行，在MC单元后续微地址显示为
00000001是，观察OUT单元的显示是否为01000110
五、实验结果：
由实验可得按要求完成实验步骤后，数据会按照数据通路进行流程验算，最终的到两个数字相加的结果
六、实验反思：
通过此次的微程序控制器的实验，我们通过实际操作基本掌握微程序控制器的功能、组成知识。以及程序的编制、写入、观察微程序的运行等功能。了解到了理论知识与实际操作的差别。
实验报告 课程名称计算机组成原理部件实验 实验项目实验二运算器组成实验 系别___ _计算机学院 _ ______ 专业___ 计算机科学与技术 ___ 班级/学号___计科1601/55___ 学生姓名 ______罗坤__ ________ 实验日期_（2018年4月12日） 成绩_______________________ 指导教师吴燕
实验二运算器组成实验一．实验目的 （1）掌握算术，逻辑运算单元的工作原理。 （2）熟悉多通用寄存器结构的简单运存器。 （3）进一步熟悉运算器的结构传送通路及控制方法。（4）按给定的各种操作流程完成运算。 二．实验电路
三．试验设备 数据通路板（B板）、控制信号板（A板）各一块。 四．实验数据 R0 ○OH→R0 SW=OH SW-BUS Ys1Ys0=11 LDR0,T4 R1 ○**H→R1 SW=**H SW-BUS Ys1Ys0=11 LDR1,T4 ○(R1)→DR1 YS1YS0=00 R1-BUS LDDR1,T4 ○(DR1)+1→R1 000001 ALU YS1YS0=11 LDR1,T4 YS1YS0=00 R1-BUS R2 ○**H→R2 SW=**H SW-BUS YS1YS0=11 LDR2,T4 ○(R2)→DR2 YS1YS0=00 R2-BUS LDDR2,T4 ○(DR2非)→R2 010110 ALU YS1YS0=11
YS1YS0=00 R2-BUS R1,R0 ○**H→R1 SW=**H SW-BUS Ys1Ys0=11 LDR1,T4 ○(R1)→DR2 YS1YS0=00 R2-BUS LDDR2,T4 ○(DR2) →R0 YS1YS0=00 LDR0,T4 YS1YS0=00 R0-BUS R1,R0 ○**H→R1 SW=**H SW-BUS Ys1Ys0=11 LDR1,T4 ○(R1)→DR1 YS1YS0=00 R1-BUS LDDR1,T4 ○**H→R0 SW=**H SW-BUS Ys1Ys0=11 LDR0,T4 ○(R0)→DR2 YS1YS0=00 R2-BUS LDDR2,T4 ○(DR1)-(DR2)→R0 011001 ALU YS1YS0=11 LDR2,T4 YS1YS0=00
济宁医学院信息工程学院 微程序控制器模型计算机的设计与调试 09级计本2班 200907010211 李秋生
一台模型计算机的设计 一、教学目的、任务与实验设备 1．教学目的 （1）融会贯通本课程各章节的内容，通过知识的综合运用，加深对计算机系统各模块的工作原理及相互联系的认识，加深计算机工作中“时间—空间”概念的理解，从而清晰地建立计算机的整机概念。 （2）学习设计和调试计算机的基本步骤和方法，提高使用软件仿真工具和集成电路的基本技能。 （3）培养科学研究的独立工作能力，取得工程设计与组装调试的实践和经验。 2．设计与调试任务 （1）按给定的数据格式和指令系统，在所提供的器件范围内，设计一台微程序控制的模型计算机。 （2）根据设计图纸，在MAX+PLUS 平台上进行仿真，并下载到EL教学实验箱上进行调试成功。 （3）在调试成功的基础上，整理出设计图纸和其他文件。包括：①总框图(数据通路图)；②微程序控制器逻辑图；②微程序流程图；④微程序代码表；⑤元件排列图（或VHD程序清单）；⑥设计说明书；⑦调试小结。 2．实验设备 （1） PC机一台 （2） EL教学实验箱 （3） MAX+PLUS Ⅱ配套软件 二、数据格式和指令系统 本模型机是一个8位定点二进制计算机，具有四个通用寄存器：R 0～R 3 ，能 执行11条指令，主存容量为256KB。 1．数据格式 数据按规定采用定点补码表示法，字长为8位，其中最高位（第7位）为符 数值相对于十进制数的表示范围为： －1≤X≤1―2―7 三、总体设计 总体设计的主要任务是 (1) 选定CPU中所使用的产要器件； (2) 根据指令系统、选用的器件和设计指标，设计指令流的数据通路； (3) 根据指令系统、选用的器件和设计指标，设计数据流的数据通路。 计算机的工作过程，实质上是不同的数据流在控制信号作用下在限定的数据通路中进行传送。数据通路不同，指令所经过的操作过程也不同，机器的结构也
福建农林大学计算机与信息学院信息工程类实验报告系：计算机科学与技术专业：计算机科学与技术年级： 09级 姓名：张文绮学号： 091150022 实验课程：计算机组成原理 实验室号：___田405 实验设备号： 43 实验时间：2010.12.19 指导教师签字：成绩： 实验一算术逻辑运算实验 1．实验目的和要求 1. 熟悉简单运算器的数据传送通路； 2. 验证4位运算功能发生器功能(74LS181)的组合功能。 2．实验原理 实验中所用到的运算器数据通路如图1-1所示。其中运算器由两片74181
以并/串形式构成8位字长的ALU。运算器的输出经过一个三态门(74245)和数据总线相连，运算器的两个数据输入端分别由两个锁存器(74373)锁存，锁存器的输入连接至数据总线，数据开关INPUT DEVICE用来给出参与运算的数据，并经过一个三态门(74245)和数据总线相连，数据显示灯“BUS UNIT”已和数据总线相连，用来显示数据总线内容。 图1-2中已将用户需要连接的控制信号用圆圈标明(其他实验相同，不再说明)，其中除T4为脉冲信号，其它均为电平信号。由于实验电路中的时序信号均已连至W/R UNIT的相应时序信号引出端，因此，在进行实验时，只需将W/R UNIT 的T4接至STATE UNIT的微动开关KK2的输出端，按动微动开关，即可获得实验所需的单脉冲，而S3，S2，S1，S0，Cn，LDDR1，LDDR2，ALU-B，SW-B各电平控制信号用SWITCH UNIT中的二进制数据开关来模拟，其中Cn，ALU-B，SW-B为低电平控制有效，LDDR1，LDDR2为高电平有效。 3．主要仪器设备（实验用的软硬件环境） ZYE1603B计算机组成原理教学实验系统一台，排线若干。 4．操作方法与实验步骤
姓名 学号 班级 ******************年级 指导教师 《计算机组成原理》实验报告 实验名称微程序控制单元实验、指令部件模块实验、时序与启停实验 实验室实验日期 实验七微程序控制单元实验 一、实验目的 ⒈ 掌握时序产生器的组成方式。 ⒉ 熟悉微程序控制器的原理。 ⒊ 掌握微程序编制及微指令格式。 二、实验原理 图 7- 7- 1
图 7-7-4 微地址控制原理图 微程序控制单元实验原理就是人为的给出一条微指令的地址，人为的去打开测试开关，观察机器怎么运行，打个比方就是我要你执行我下的某条命令，我先告诉你命令写在哪页纸上， 你找到纸后，分析命令是什么之后再去执行。 观察机器微程序控制器的组成见图7-1-1 ，微地址的打入操作就是由操作者给出一条微指令 的地址（同上面的例子就是仅仅告诉你我让你跑的这条命令写在哪页纸上，而没有告诉你 命令的具体内容），不需要做测试去判断这是什么指令，所以由图7-7-1 ，其中微命令寄存器 32 位，用三片 8D 触发器 (273) 和一片 4D(175) 触发器组成。它们的清零端由CLR来控制微控制器的清零。它们的触发端CK接 T2，不做测试时 T2 发出时钟信号，将微程序的内容 打入微控制寄存器（含下一条微指令地址）。打入了微指令的地址（即告诉你命令在哪页纸上，此时你需要先找到这页纸并判断命令是叫你做什么，然后执行），进行测试，T4 发出时钟信号，转移逻辑满足条件后输出的负脉冲通过置位端将某一触发器输出端置为“1”状态，按图 7-7-4 所示，微地址锁存器的置位端R 受 SE5~SE0控制，当测试信号 SE5~SE0输出负脉冲时，通过锁存器置位端R将某一锁存器的输出端强行置“1”，实现微地址的修改与转移，此时的地址指的是指令的操作码的地址（即你已经知道命令是跑，此时做的是跑的行为）。再由数据开关置入微地址的值，再做测试，再跳到指令的操作码的地址准备开始执行 指令，这就是微程序控制单元实验的原理。
《计算机组成原理实验》课程实验报告 实验题目组成原理上机实验 班级1237-小 姓名 学号 时间2014年5月 成绩
实验一基本运算器实验 1.实验目的 （1）了解运算器的组成原理 （2）掌握运算器的工作原理 2.实验内容 输入数据，根据运算器逻辑功能表1-1进行逻辑、移位、算术运算,将运算结果填入表1-2。 表 1-1运算器逻辑功能表 运算类 A B S3 S2 S1 S0 CN 结果 逻辑运算65 A7 0 0 0 0 X F=( 65 ) FC=( ) FZ=( ) 65 A7 0 0 0 1 X F=( A7 ) FC=( ) FZ=( ) 0 0 1 0 X F=( ) FC=( ) FZ=( ) 0 0 1 1 X F=( ) FC=( ) FZ=( ) 0 1 0 0 X F=( ) FC=( ) FZ=( ) 移位运算0 1 0 1 X F=( ) FC=( ) FZ=( ) 0 1 1 0 0 F=( ) FC=( ) FZ=( ) 1 F=( ) FC=( ) FZ=( ) 0 1 1 1 0 F=( ) FC=( ) FZ=( ) 1 F=( ) FC=( ) FZ=( ) 算术运算 1 0 0 0 X F=( ) FC=( ) FZ=( ) 1 0 0 1 X F=( ) FC=( ) FZ=( ) 1 0 1 0X F=( ) FC=( ) FZ=( ) 1 0 1 0X F=( ) FC=( ) FZ=( ) 1 0 1 1 X F=( ) FC=( ) FZ=( ) 1 1 0 0 X F=( ) FC=( ) FZ=( ) 1 1 0 1 X F=( ) FC=( ) FZ=( ) 表1-2运算结果表
实验三：八位运算器组成实验 一：实验目的： 1：掌握运算器的组成原理、工作原理； 2：了解总线数据传输结构； 3：熟悉简单的运算器的数据通路与控制信号的关系； 4：完成给定数据的算术操作、逻辑操作； 二：实验条件： 1：PC机一台； 2：MAX+PLUSⅡ软件； 三：实验内容（一） 1：所用到的芯片 74181：四位算术逻辑运算单元； 74244：收发器（双向的三态缓冲器） 74273：八位D触发器； 74374：八位D锁存器； 74163：八进制计数器； 7449：七段译码器 2:实验电路图 （1）运算器电路图 （A）数据输入电路由两个十六进制计数器连接成16*16=256进制的计数器，可以实现八位的输入。 （B）运算功能选择电路由一个十六进制计数器组成，可以实现16种不同运算的选择。再加上逻辑运算器上的M位和Cn位的选择，一共可以实现16*3=48种运算功能。内部由一个74163构成。
内部结构： （C）数码管扫描显示电路由一个扫描电路scan和一个七段译码器7449组成，scan 内部是一个二选一的多路复用器。 scan内部结构： （D）运算器电路图
（2）波形仿真图 （A）输入两个数A=05H,B=0AH,O5H DR1,0AH DR2,并通过经由74181在总线上显示。
（B）对两个数进行各种数学运算和逻辑运算。加法运算：输出控制：s4s3s2s1=0001,M=0,CN=0 输出使能：ALU_BUS=0 计算结果：05H+0AH=10H
四：实验内容（二） 给定A,B两个数，设A=05H,B=0AH,完成几种常见的算术运算和逻辑运算画出运算的波形和仿真图 （1）逻辑运算：A and B,A or B,取反/A,A⊙B,A⊕B; /A A⊕B A⊙B A and B A or B 输入控制s3s2s1s0 0000 0110 1001 1011 1110 计算结果FAH 0FH F0H 00H 0FH
计算机科学与技术系 实验报告 专业名称计算机科学与技术 课程名称计算机组成原理 项目名称微程序控制器实验 班级
学号 姓名 同组人员 实验日期 一、实验目的与要求 实验目的 （1）掌握微程序控制器的组成原理 （2）掌握微程序控制器的编制、写入，观察微程序的运行过程 实验要求 （1）实验之前，应认真准备，写出实验步骤和具体设计内容，否则实验效率会很低，一次实验时间根本无法完成实验任务,即使基本做对了，也很难说懂得了些什么重要教学内容； （2）应在实验前掌握所有控制信号的作用，写出实验预习报告并带入实验室； （3）实验过程中，应认真进行实验操作，既不要因为粗心造成短路等事故而损坏设备，又要仔细思考实验有关内容，把自己想不明白的问题通过实验理解清楚； （4）实验之后，应认真思考总结，写出实验报告，包括实验步骤和具体实验结果，遇到的问题和分析与解决思路。还应写出自己的心得体会，也可以对教学实验提出新的建议等。实验报告要交给教师评阅后并给出实验成绩； 二、实验逻辑原理图与分析 画实验逻辑原理图
逻辑原理图分析 微程序控制器的基本任务是完成当前指令的翻译个执行，即将当前指令的功能转换成可以控制的硬件逻辑部件工作的微命令序列，完成数据传送和各种处理操作。 它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示成为微指令。这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。微程序存储在一种专用的存储器中，称为控制存储器。 三、数据通路图及分析(画出数据通路图并作出分析) （1）连接实验线路，检查无误后接通电源。如果有警报声响起，说明有总线竞争现象，应关闭电源，检查连线，直至错误排除。 （2）对微控制器进行读写操作，分两种情况：手动读写和联机读写。 1、手动读写
实验1： 循环接收用户按键输入，将用户输入的大字母原样输出，将用户输入的小写字母转换为小写字母再输出，用户若输入数字0则退出程序，其它情况输出“error!” 实验程序代码 str db 'error!$' data ends stack segment para stack 'stack' db 100 dup(?) stack ends code segment assume ds:data,cs:code,ss:stack start:mov ax,data mov ds,ax again:mov ah,01h int 21h cmp al,'0' je next cmp al,'A' jb error ;小于A的出错 cmp al,'Z' jbe print1 ;在A，Z之间的输出print1 cmp al,'a' jb error ;在Z（41hH）和a（61H）之间的出错 cmp al,'z' jbe print2 ;在a，z之间的输出print2 jmp error print1: mov dl,al mov ah,02h int 21h jmp again ;循环输入，again print2:mov dl,al sub dl,20h mov ah,02h
int 21h jmp again ;循环输入，again error :mov dx,offset str mov ah,09h int 21h next:mov ah,4ch int 21h code ends end start 实验截图 实验总结 实践。 第一次真实的体会到汇编语言的特点，以及和C++语言的区别。 实验2： 从键盘接收用户输入的一个正整数（0-32767之间），输出该数字的所有因子。
微程序控制器的设计与实现 一、设计目的 1、巩固和深刻理解“计算机组成原理”课程所讲解的原理， 加深对计算机各模块协同工作的认识。 2、掌握微程序设计的思想和具体流程、操作方法。 3、培养学生独立工作和创新思维的能力，取得设计与调试的 实践经验。 4、尝试利用编程实现微程序指令的识别和解释的工作流程。 二、设计内容 按照要求设计一指令系统，该指令系统能够实现数据传送，进行加、减运算和无条件转移，具有累加器寻址、寄存器寻址、寄存器间接寻址、存储器直接寻址、立即数寻址等五种寻址方式。 三、设计具体要求 1、仔细复习所学过的理论知识，掌握微程序设计的思想，并根、 据掌握的理论写出要设计的指令系统的微程序流程。指令系统至少要包括六条指令，具有上述功能和寻址方式。 2、根据微操作流程及给定的微指令格式写出相应的微程序 3、将所设计的微程序在虚拟环境中运行调试程序，并给出测试思 路和具体程序段 4、撰写课程设计报告。
四、设计环境 1、伟福COP2000型组成原理实验仪，COP2000虚拟软件。 2、VC开发环境或者Java开发环境。 五、设计方案 （1）设计思想 编写一个指令系统，根据所编写的指令的功能来设计相应的微程序。首先利用MOV传送指令来给寄存器和累加器传送立即数，实现立即数寻址；利用寄存器寻址方式，用ADDC指令对两者进行相加运算；利用寄存器间接寻址方式，用SUB指令实现减运算；利用累加器寻址方式，用CPL指令实现对累加器寻址；利用存储器寻址方式，用JMP 指令实现程序的无条件跳转。这样，所要设计的指令系统的功能就全部实现了。 （2）微指令格式 采用水平微指令格式的设计，一次能定义并执行多个并行操作微命令的微指令，叫做水平型微指令。其一般格式如下： 按照控制字段的编码方法不同，水平型微指令又分为三种：全水平型(不译法)微指令，字段译码法水平型微指令，以及直接和译码相混合的水平型微指令。 （3）24个微指令的意义 COP2000 模型机包括了一个标准CPU 所具备所有部件，这些部件包括：运算器ALU、累加器A、工作寄存器W、左移门L、直通门D、右
实验一基础汇编语言程序设计 一、实验目的： 1、学习和了解TEC-XP16教学实验系统监控命令的用法。 2、学习和了解TEC-XP16教学实验系统的指令系统。 3、学习简单的TEC-XP16教学实验系统汇编程序设计。 二、预习要求： 1、学习TEC-XP16机监控命令的用法。 2、学习TEC-XP16机的指令系统、汇编程序设计及监控程序中子程序调用。 3、学习TEC-XP16机的使用，包括开关、指示灯、按键等。 4、了解实验内容、实验步骤和要求。 三、实验步骤： 在教学计算机硬件系统上建立与调试汇编程序有几种操作办法。 第一种办法，是使用监控程序的A命令，逐行输入并直接汇编单条的汇编语句，之后使用G命令运行这个程序。缺点是不支持汇编伪指令，修改已有程序源代码相对麻烦一些，适用于建立与运行短小的汇编程序。 第二种办法，是使用增强型的监控程序中的W命令建立完整的汇编程序，然后用M命令对建立起来的汇编程序执行汇编操作，接下来用G命令运行这个程序。适用于比较短小的程序。此时可以支持汇编伪指令，修改已经在内存中的汇编程序源代码的操作更方便一些。 第三种办法，是使用交叉汇编程序ASEC，首先在PC机上，用PC机的编辑程序建立完整的汇编程序，然后用ASEC对建立起来的汇编程序执行汇编操作，接下来把汇编操作产生的二进制的机器指令代码文件内容传送到教学机的内存中，就可以运行这个程序了。适用于规模任意大小的程序。
在这里我们只采用第一种方法。 在TEC-XP16机终端上调试汇编程序要经过以下几步： 1、使教学计算机处于正常运行状态（具体步骤见附录联机通讯指南）。 2、使用监控命令输入程序并调试。 ⑴用监控命令A输入汇编程序 >A 或>A 主存地址 如：在命令行提示符状态下输入： A 2000↙；表示该程序从2000H（内存RAM区的起始地址）地址开始 屏幕将显示： 2000： 输入如下形式的程序： 2000: MVRD R0，AAAA ；MVRD 与R0 之间有且只有一个空格，其他指令相同 2002: MVRD R1，5555 2004: ADD R0，R1 2005: AND R0，R1 2006: RET ；程序的最后一个语句，必须为RET 指令 2007:（直接敲回车键，结束A 命令输入程序的操作过程） 若输入有误，系统会给出提示并显示出错地址，用户只需在该地址重新输入正确的指令即可。 ⑵用监控命令U调出输入过的程序并显示在屏幕上 >U 或>U 主存地址

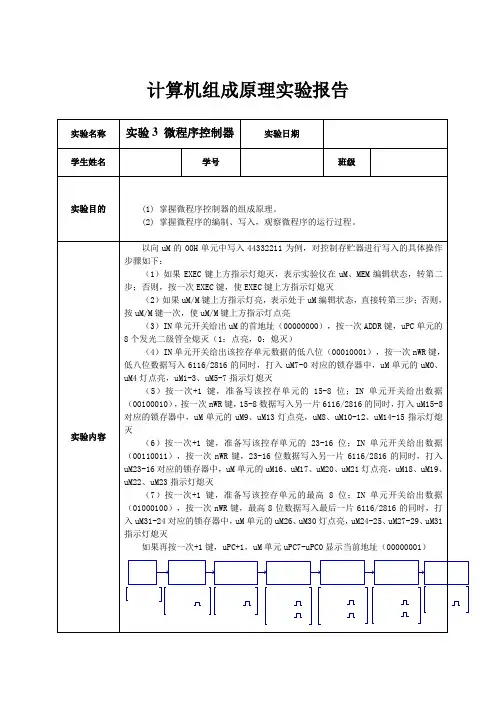

微程序控制器实验报告记录
————————————————————————————————作者：————————————————————————————————日期：

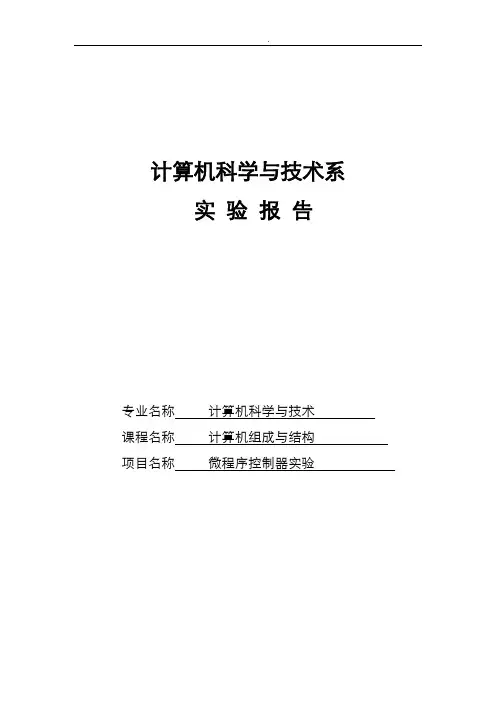

计算机科学与技术系 实验报告 专业名称计算机科学与技术 课程名称计算机组成与结构 项目名称微程序控制器实验 班级 学号 姓名 同组人员无 实验日期 2015-11-11
一、实验目的 1.掌握微程序控制器的组成原理； 2.掌握微程序的编制、写入、观察微程序的运行情况。 二、实验逻辑原理图与分析 2.1 实验逻辑原理图及分析 微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制硬件逻辑部件工作的微命令序列，以完成数据传输和各种处理操作。它的执行方法就是将控制各部件动作的微命令的集合进行编码，即将微命令的集合仿照机器指令一样，用数字代码的形式表示，这种表示称为微指令。这样就可以用一个微指令序列表示一条机器指令，这种微指令序列称为微程序。微程序存储在一种专用的存储器中，该存储器称为控制存储器，如图所示： 微程序控制器组成原理框图 控制器是严格按照系统时序来工作的，因而时序控制对于控制器的设计是非常重要的，从前面的实验可以很清楚地了解时序电路的工作原理。本实验所用的时序单元来提供，分为四拍TS1、TS2、TS3、TS4。 在微程序控制器的组成中，控制器采用3片2816的E^2PROM，具有掉电保护功能，微命令寄存器18位，用两片8D触发器（273）和一片4D（175）触发器组成。为地址寄存器6位，用三篇正沿触发的双D触发器（74）组成，他们带有清“0”端和预置端。在不判别测试的情况下，T2时刻打入微地址寄存器的内容即为吓一条微指令地址。当T4时刻惊醒测试判别式，转移逻辑满足条件后输出的负脉冲通过强置端将某一触发器置为“1”状态，完成地址修改。
实验3 MIPS指令系统和MIPS体系结构 一.实验目的 （1）了解和熟悉指令级模拟器 （2）熟悉掌握MIPSsim模拟器的操作和使用方法 （3）熟悉MIPS指令系统及其特点，加深对MIPS指令操作语义的理解（4）熟悉MIPS体系结构 二. 实验内容和步骤 首先要阅读MIPSsim模拟器的使用方法，然后了解MIPSsim的指令系统。（1）、启动MIPSsim （2）、选择“配置”->“流水方式”选项，使模拟器工作在非流水方式。
（3）、参照使用说明，熟悉MIPSsim模拟器的操作和使用方法。 （4）、选择“文件”->“载入程序”选项，加载样例程序 alltest.asm，然后查看“代码”窗口，查看程序所在的位置。 （5）、查看“寄存器”窗口PC寄存器的值：[PC]= 0x00000000 。
（6）、执行load和store指令，步骤如下： 1)单步执行一条指令（F7）。 2)下一条指令地址为 0x00000004 ，是一条有(有，无)符号载入字节 (字节，半字，字)指令。 3)单步执行一条指令（F7）。 4)查看R1的值，[R1]=-128。
5)下一条指令地址为 0x00000008 ，是一条(有，无)符号载入字(字节，半字，字)指令。 6)单步执行1条指令。 7)查看R1的值，[R1]=128。 8)下一条指令地址为 0x0000000C ，是一条无(有，无)符号载入字(字节，半字，字)指令。 9)单步执行1条指令。
10)查看R1的值，[R1]=128。 11)单步执行1条指令。 12)下一条指令地址为 0x00000014 ，是一条保存字(字节，半字，字)指令。 13）单步执行一条指令。
微程序控制器的设计与实现第 1 页共22 页
目录 5 调试过程 (11) 6 心得体会 (12) 第 2 页共22 页
微程序控制器的设计与实现 一、设计目的 1)巩固和深刻理解“计算机组成原理”课程 所讲解的原理，加深对计算机各模块协同工 作的认识 2)掌握微程序设计的思想和具体流程、操 作方法。 3)培养学生独立工作和创新思维的能力， 取得设计与调试的实践经验。 4)尝试利用编程实现微程序指令的识别 和解释的工作流程 二、设计内容 按照要求设计一指令系统，该指令系统能够实现数据传送，进行加、减运算和无条件转移，具有累加器寻址、寄存器寻址、寄存器间接寻址、存 储器直接寻址、立即数寻址等五种寻址方式。 第 3 页共22 页
三、设计要求 1)仔细复习所学过的理论知识，掌握微程 序设计的思想，并根据掌握的理论写出要设 计的指令系统的微程序流程。指令系统至少 要包括六条指令，具有上述功能和寻址方式。 2)根据微操作流程及给定的微指令格式 写出相应的微程序 3)将所设计的微程序在虚拟环境中运行 调试程序，并给出测试思路和具体程序段 4)尝试用C或者Java语言实现所设计的 指令系统的加载、识别和解释功能。 5)撰写课程设计报告。 四、设计方案 1)设计思路 按照要求设计指令系统，该指令系统能够实现数据传送，进行加、减运算和无条件转移，具有累加 器寻址、寄存器寻址、寄存器间接寻址、存储器直接第 4 页共22 页
寻址、立即数寻址等五种寻址方式。从而可以想到如 下指令：24位控制位分别介绍如下： XRD ：外部设备读信号，当给出了外设的地址后，输出此信号，从指定外 设读数据。 EMWR：程序存储器EM写信号。 EMRD：程序存储器EM读信号。 PCOE：将程序计数器PC的值送到地址总线ABUS上。 EMEN：将程序存储器EM与数据总线DBUS接通，由EMWR和EMRD 决定是将DBUS数据写到EM中，还是 从EM读出数据送到DBUS。 IREN：将程序存储器EM读出的数据打入指令寄存器IR和微指令计数器uPC。 EINT：中断返回时清除中断响应和中断请 求标志，便于下次中断。 第 5 页共22 页

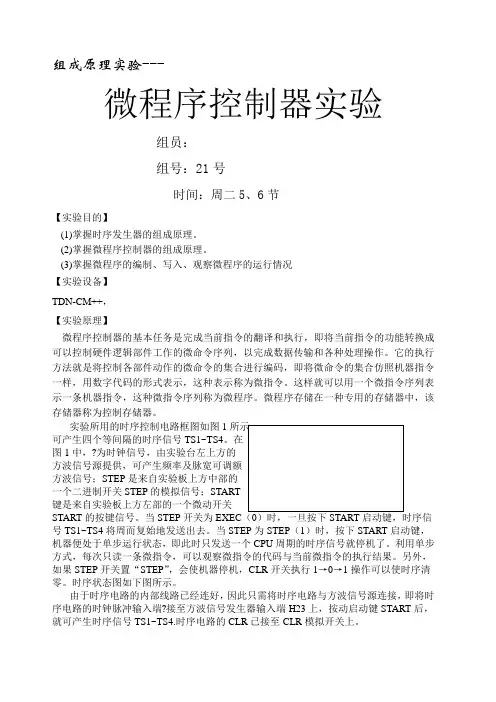

组成原理No、4实验－-- 微程序控制器实验 组员: 组号:２1号 时间:周二5、６节?
