*****热电厂#2机组协调优化试验方案
1.概述
1.1 项目名称：**********热电厂#2机组协调优化试验。
1.2 项目简介：*******#2汽轮机采用上海电气集团股份有限公司生产的CZK300-16.67/0.4/538/538双缸双排气直接空冷汽轮机，******热电厂锅炉为单汽包、自然循环、循环流化床燃烧方式，DCS分散控制系统（含DEH）采用杭州和利时MACSV系统。本项目对#2机组进行负荷升降扰动试验，并依次作为试验依据对协调控制系统提出优化策略，并利用试验数据对DCS组态参数进行优化和整定，保证机组调节性能满足电网AGC考核要求。
1.3 项目地点：*****热电厂
1.4 项目工期：2016年月日-2016年月日
2.依据及标准
1）DL/T 656—2006，火力发电厂汽轮机控制系统验收测试规程；
2）DL/T 711－1999，汽轮机调节控制系统试验导则；
3）DL/T 824-2002，汽轮机电液调节系统性能验收导则；
4）DL/T 774-2004，火力发电厂热工自动化系统检修运行维护规程；
5）西北区域发电厂并网运行管理实施细则（试行）；
6）西北区域并网发电厂辅助服务管理实施细则(试行)；
7）国家电力公司《防止电力生产重大事故的二十五项重点要求》。
3.试验内容
为了保证协调控制系统调试工作顺利进行，需对#2机组进行升降负荷扰动试验。为了保证试验和调试的顺利进行，在此过程中需尽量保持煤质参数的稳定。
试验内容主要包括：大范围快速升降负荷试验；典型工况点负荷锯齿波试验；典型工作点阀门扰动试验。
1）大范围快速升降负荷试验
在大范围升降负荷试验中，对机组进行从150MW至250MW之间的负荷段进行分段试验，由运行人员进行手动调节，保证机组的升降负荷速率不低于1%Pe/min，最高达到1.5%Pe/min；在升降负荷过程中，给煤量和汽轮机阀门开度由运行人员手动调节，给煤量调节部分由清能院进行指导操作。在此试验过程
中，测试流化床锅炉的大惯性特性和蓄热利用特性，分析给煤量前馈作用对快速变负荷和参数的影响；其次，在此快速变负荷过程中，观察给水自动调节系统和风量调节自动控制系统性能是否能够得到保证，是否能够满足机组快速变负荷需求。
2）典型工况点负荷锯齿波试验
分别在典型工况点55%、65%、75%、85%负荷点附近进行机组负荷快速来回扰动试验，该试验过程中均由运行人员手动操作。以55%运行工况为例，在55%运行工况下以1%~1.5%的升负荷速率快速提升30MW机组负荷，待机组负荷达到目标值后，往反方向快速降低40MW，给煤量调节由清能院进行指导操作。该试验主要分析锅炉大惯性和给煤大范围波动对控制性能和品质的影响。
3）典型工作点阀门/燃料量扰动试验
在顺序阀运行方式下，对不同负荷点进行阀门扰动试验，测试不同负荷工况下阀门开度对机组负荷的影响，测试燃料量扰动对主蒸汽压力的影响，并记录试验数据。
4.试验条件
4.1 电网调度允许#2发电机组退出AGC，允许退出一次调频。
4.2 允许机组在150MW—250MW进行双向负荷扰动试验。
4.3 允许#2机组本地进行缓慢的负荷变化，负荷整体变化幅度约为90MW左右（单个阀门最大的可调负荷幅度±10%Pe）。
4.4 允许进行8~10小时的连续测试试验。
4.5 汽轮机调节切为手动模式，有运行人员按照1.5%每分钟负荷变化速率操作；
4.6 锅炉切为手动运行方式，进行给煤量的增减操作，初期进行过量增减煤操作，保持机组负荷能够持续变化，压力波动范围小于0.8Mpa。
5.试验方法及步骤
5.1试验优化基本方法
现有机组AGC特性研究→进行机组拉负荷试验→制定AGC优化方案→AGC组态方案下装及参数调试→试运行。
1)施工前做好相应的准备工作，熟悉机组现有DCS组态控制方案，对DCS
组态进行备份；
2)与班组技术人员及运行人员进行技术交流，制定初步的优化方案和措施；
3)编制DCS组态优化设计方案，与电厂技术人员进行交流通过后，对现有
机组DCS组态方案进行调整；
4)根据DCS组态设计要求，对机组进行相关的性能试验，对DCS组态参数
进行在线优化和调整；
5)对优化调整后的控制效果进行观察，适当时候进行在线微调，待机组各
项指标满足控制要求后方可进行验收。
5.2大范围快速升降负荷试验
1）预备条件：AGC解除、一次调频解除、协调控制系统解除自动状态；送风系统自动投入，给水系统自动投入；增大脱硫和脱硝系统反应剂的使用量，将二氧化硫和氮氧化合物控制在较低水平；对机组负荷从150MW至250MW进行升降快速升降负荷试验，此试验可以分段进行；
2）在试验开始过程中，以每分钟1.5%的阀门开度逐步开发阀门开度，此阀门开度的开启速率根据负荷变化率的实际情况而定，保持机组负荷的变化率不低于1%Pe/min；
3）随着汽轮机阀门开度的增大，运行人员手动进行给煤量操作，为了保证汽轮机在快速升降负荷过程中锅炉发热量能及时跟上，在升负荷前期增加给煤量的投入，由*****院人员进行指导；在降负荷过程中前期大幅度减少给煤量；尽量保持机组压力的平稳，且给煤量输出需保持平稳；
4）机组升降负荷过程中，关注锅炉燃烧情况以及汽包水位等情况，观察锅炉给水系统以及风量调节系统是否可以及时跟踪上负荷的变化速率，保证压力的波动值低于1Mpa，当发现异常时候即使终止实验。
5.3典型工况点负荷锯齿波试验
该试验步骤与5.2试验步骤一致，只是在进行锅炉升负荷过程中达到目标值后，紧接进行锅炉降负荷扰动试验，观察机组各状态参数变化情况。分别对55%、65%、75%、85%等典型工况下进行负荷锯齿波扰动试验。
5.4典型工作点阀门/燃料量扰动试验
1）当机组负荷稳定在试验工况点后，增加阀门2的开度，观察主蒸汽变化情况和负荷变化情况；
2）待阀门开启参数稳定后，增大锅炉给煤量，将主蒸汽压力调节至试验前水平，观察给煤量变化情况和机组负荷变化情况。
3）待上一步完成调节后，阶跃增大燃料量，观察机组负荷和主蒸汽压力的变化情况；
4）分别对55%、65%、75%、85%等典型工况下进行阀门和燃料量扰动试验。
6.组态策略
本方案的主要目的提升机组的变负荷速率和调节品质，满足电网AGC两个细则的要求，并在此过程中避免蒸汽参数在大范围内波动。
试验方式主要针对汽机主控、锅炉主控、风量控制、给水控制等系统。其中，给水控制系统依据试验情况决定是否进行修正。
汽机主控方面：增加汽轮机主控中前馈环节，按照机组实际目标负荷指令，按照1%变化速率进行折算成目标阀门开度指令前馈信号；其次，对汽机测PID 参数进行整定，现有汽机测PID参数调节过慢，调节速率在0.4%左右，需对汽机侧PID参数进行重新整定。
锅炉主控方面：依据试验结果，对锅炉给煤量前馈信号指令根据当前煤质情况进行重新拟合和标定；添加锅炉给煤量预增/减环节，在机组变负荷初期，根据AGC原始信号指令与机组实际负荷见的差值，对锅炉给煤量进行预增/减，实现在机组增负荷初始阶段预增煤，当负荷接近目标负荷时进行反向调整；增加压力前馈补偿回路，尽量保持机组压力参数的稳定；增加煤质短期矫正回路，判断机组是否处于稳定工况，当机组在10分钟范围内属于稳定工况时，对该阶段的负荷和给煤量进行积分求比，进而对锅炉前馈换件各部分进行在线校正，不使用长积分BTU校正，避免长积分校正对锅炉产生干扰，在此过程中必须保证调试期间的煤质稳定，否则无参考标准进行标定。
风量调节方面：考虑到床温和床压分布不均的问题，为了保证机组的安全运行，在风量调节中，在机组快速变负荷阶段快速提升一次风流量，增强床料中即燃碳的燃烧作用，快速提升锅炉热量；而在降负荷过程中，不对一次风量进行前馈补偿作用，避免床压失衡和局部超温。
7.注意事项
1）应成立专门的试验小组，调度、组织、试验、安全等任务由小组成员各司其职。
2）试验期间，锅炉负荷需快速跟踪汽轮机阀门的变化情况，在保证机组运行安全的条件下对机组燃料量进行快速的增减操作。
3）试验期间，要密切监视汽包水位、主蒸汽压力、主蒸汽温度、再热蒸汽温度、床温、床压等等，尤其是涉及汽机和锅炉保护的参数。如发生关键参数运行品质恶化、或者继续试验可能引起关键参数运行品质恶化的情况时，应立刻终止试验。
4）如出现其它异常工况，应立刻终止试验，并由运行人员积极干预，保证机组运行的安全。
5）试验过程中，如果污染物排放超标需立即终止试验进行恢复，在试验准备前期提前将污染物排放量控制在较低水平。
8.质量标准及保证措施
8.1质量标准
在2016年8月10日前完成#2机组负荷扰动试验工作，包括过程试验、优化方案、优化内容实施，2016年8月15日前完成试运、验收。当遇到因电厂方与电网协调或机组其他原因导致试验条件受限时，应根据受限情况进行延后工期。项目完成后应达到以下质量标准：
1）主蒸汽压力在变负荷过程中，压力波动范围±0.8MPa之内，稳态波动±0.3MPa；
2）主蒸汽温度动态过程中波动范围±6℃，稳态±2℃；
3）机组负荷调节速率最低满足1%Pe/min，并满足两个细则要求。
8.2质量保证措施
1）项目负责任人是本工程质量第一负责人，下设专职质量负责人,负责对工程全过程的质量监督、检查及验收，以做到全过程质量管理与控制。
2）严格执行各项技术标准、规范和国家、行业及国家电力公司制定的技术规范、质量检验和评定标准以及业主方提出的特殊要求。
3）开工前，组织作业人员学习作业技术规范、质量标准，熟悉作业图纸及
有关资料、操作规程等。
4）工程项目开工前按照规定备齐各类文件、资料，杜绝违反作业技术规范及技术文件盲目作业。
5）在试验过程中保持与业主沟通，及时掌握业主对作业质量的要求与建议，严格按照业主的要求开展质量工作。
大型火电厂锅炉-汽轮机组协调控制系统的分析 上海发电设备成套设计研究所杨景祺 目前我国火电站领域的技术具有快速的发展，单元机组的容量已从300MW 发展到600MW，外高桥电厂单元机组容量已达到900MW。DCS系统在火电站的成功应用，大大提高了电站控制领域的自动化投入水平。本文主要对大型火电机组的两种主要炉型—汽包炉和直流炉机组的协调控制系统的设计机理进行概要性的说明。 1.协调控制系统的功能和主要含义 协调控制系统是我国在80年代引进的火电站控制理念，主要设计思想是将锅炉和汽机作为一个整体，完成对机组负荷、锅炉主汽压力的控制，达到锅炉风、水、煤的协调动作。对于协调控制系统而言包含三层含义：机组与电网需求的协调、锅炉汽轮机协调以及锅炉风、水、煤子系统的协调。 1.1.机组与电网需求的协调 机组与电网需求的协调主要是机组最快的响应电网负荷的要求，包括了电网AGC控制和电网一次调频控制两个方面。目前华东电网已实现了电网调度对电厂机组的负荷调度和一次调频控制。 1.2.锅炉汽轮机的协调 锅炉汽轮机的协调被认为是机组的协调，主要是协调控制锅炉与汽轮机，提高机组对电网负荷调度的响应性和机组运行的稳定性。从协调控制系统而言，对汽包锅炉和直流锅炉都具有相同的控制概念，但由于两种炉型在汽水循环上有很大的差别，导致控制系统具有很大的差别。 1.3.锅炉协调 锅炉协调主要考虑锅炉风、水、煤之间的协调。 2.汽包锅炉机组的协调控制系统 汽轮机、锅炉协调控制系统概念的引出，主要在于汽轮机和锅炉对于机组的负荷与压力具有完全不同的控制特性，汽轮机以控制调门开度实现对压力、负荷的调节，具有很快的调节特性，而锅炉利用燃料的燃烧产生的热量使给水流量变为蒸汽，其控制燃料的过程取决于磨煤机、给煤机、风机
热电厂保护监控系统 配置方案及说明 1.概述 根据热电厂保护监控系统的普遍的、总的技术要求，我们采用美国GE 公司生产的D25多功能智能电子装置为主控制平台，F650保护测控单元、美国SEL公司的微机保护以及POWERNET监控计算机系统，配置成具有国际先进水平的发电厂综合自动化系统。 D25多功能智能电子装置和F650多功能保护测控装置为美国GE 公司生产。该产品是当今世界上最先进、最可靠的输配电网络控制产品。其产品的研究、开发、制造、测试的整个过程，完全在ISO9000质量控制标准下进行。这些产品的结构、功能和性能，完全依据电力系统的特殊要求进行设计、生产和测试，并已通过现场长期运行的验证。D25 和F650完全符合欧洲IEC、北美洲IEEE和中国关于高电压环境运行的电子设备的抗干扰标准。 D25是一台完全基于单元控制的多功能综合数据采集和控制装置（多功能IED设备），它采用的国际上最新的软硬件技术、网络联接和通信能力、完善的控制功能，使得D25可以作为一台可编程控制器、一个变电站局域网的节点、一个IED（智能电子设备）的网关（gateway）、一台单元控制器、一台电能测量表、一台电能质量监视仪、一台故障记录仪或一台独立RTU，也可以是上述功能的综合装置。D25可以应用在110kV - 750kV断路器、变压器的单元控制及10kV环网柜、10kV开关站的控制。 F650是GE 公司开发的基于网络通信的新一代保护监控一体化的产品，作为高性能的数字式馈线保护和间隔控制管理装置，可为间隔层应用提供高速保护、测量、控制和通信等完整的一体化功能。它提供有相间、零序和接地的定时限和反时限过流保护、四次可组态的重合闸、相过电压和欠电压保护、用于现场升级的闪存、利用Web实现的保护整定和监视、可组态的图形HMI接口、各保护元件的方向控制以及冗余电源等特性，适用于高压馈线、母线和母联，中压馈线、变压器和电容器组等设备的保护和控制。 美国SEL公司是一家世界领先的数字式微机保护和通信处理器产品的专业制造厂家。该公司设计和生产多种保护设备，包括：各种类型的输变电线路保护、重合闸装置、开关失灵保护、变压器保护、发电机保护、电动机保护、电容器保护以及变电站集成自动化等产品。SEL公司生产的保护装置，在北美地区的数字式保护占有60%以上的市场份额，并已在欧洲、非洲、南美洲、大洋洲和包括中国在内的亚洲的各种电压等级得到广泛的应用。该公司提供的数字式保护具有很高的可靠性，对产品提供10年免费维修的承诺。SEL 公司的数字式保护在国内的电力和工业系统已得到广泛的应用。 2. 系统配置方案 2.1 配置方案 系统以光纤以太网为通信架构，按分层分布型结构设计的发电厂保护监控系统，系统由三大部分组成： *电站通信网络 *站级层通信控制和计算机系统 *间隔层保护及测控单元 系统的结构见附图（1） 系统的主要技术特点为： *以双光纤冗余的10/100M以太网作为主干网连接站级层和110KV保护监控单元、发变组保护监控单元及通过以太网交换机连接6KV电动机、厂用变、厂用分支线10/100M以太网，构成分层分布型、高速高可靠的发电厂保护监控系统。
交通信号控制优化服务解决方案 1概述 交通信号控制优化服务是借助专业团队对交通信号控制方面进行挖掘，以更加有效地缓解目前由于机动车数量过快增长而造成路网交通运行压力增大，道路硬件资源增长严重失衡这一问题。具体服务内容包括： ?对交通信号控制理论及相关技术进行总结，规范信号优化工作流程，落实责任，建立统一化与个性化相结合的交通信号管理模式，保证交通信号合理运行，满足各种条件下道路交通参与者的通行需要。 ?通过对相关路口进行周期性调查，及时发现存在不足并予以改善、跟踪，从而不断提高其运行水平。 ?通过路口排查和调研，对有条件进行协调控制的路口设计协调控制方案，降低协调控制路口的行车延误，提高交叉口服务能力。 ?以周报、月报和专项分析报告总结归纳工作开展情况及完成效果，有计划性的回检评价历史优化路口，提炼可取之处及考虑不周的地方，对未来将有可能发生变化的交叉口或路段有一定预测性。 2服务内容 2.1交通信号管理基础工作 （1）交通信号控制理论及相关技术总结 交通信号控制理论及相关技术的总结包括对交通信号控制相关理论的总结和对现今主流信号控制模式及方法的总结2部分内容。 ?对交通信号控制相关理论的总结 包括对信号控制涉及的相关参数的总结、对通过能力的总结及对信号路口对车流停滞作用的总结3部分内容。 ?对现今主流信号控制模式及方法的总结 包括对单点信号控制模式与方法的总结、对交通信号子区划分的模式与方法的总结、对主干道交通信号协调控制模式与方法的总结、对同类型交通信号路口协调控制模式与方法的总结、对长距离交通信号协调控制模式与方法的总结以及
对区域协调控制模式与方法的总结六大类涵盖点、线、面三个层次的信号控制与协调方法的相关技术理论的总结。 在对交通信号控制相关理论的总结基础上，根据各地市信号路口特点，重点对适用该地信号控制特点的信号控制模式及方法进行总结。 ?单点信号控制 主要包括单点定时信号控制、单点感应信号控制和单点自适应信号控制三种方式。针对信号控制路口常用的单点信号控制方法有Webster等方法。 ?交通信号子区划分 主要基于距离原则、车流特征原则、周期原则的子区划分原则及其相关的关联度判断方法、合理周期范围判断方法的划分方法总结。 ?主干道交通信号协调控制 主要包括单向绿波协调控制、对称双向绿波协调控制、非对称双向绿波协调控制的方法。针对不同地市信号控制路口不同的流量特征可选用相对应的主干道信号协调控制方法。 ?同类型交通信号路口协调控制 主要针对信号路口饱和度同类型及其基础上的潮汐特征同类型进行交通信号路口同类型的判定分析，归纳与其相对应的信号控制适用方法。 ?长距离交通信号协调 主要对相邻路口间距离较长的信号路口及交通信号路口数较多的整体距离较长的协调控制方法进行研究，针对长距离交通信号协调的分类归纳相对应的协调模式及方法。 ?区域协调控制 交通区域协调控制是二维上的控制，它通过将绿波协调控制的路口利用组合叠加的方式，对各信号控制路口的信号周期、绿信比以及路口间的相位差进行优化，以减小延误、提高路网通行效率的信号控制方法。当前交通信号区域协调控制的方法主要可以分为结合调控的协调方法、基于延误的协调方法和基于绿波带优化的协调方法。 通过全面深入的了解信号控制的基础理论及信号控制主流模式及技术方法，掌握前沿技术，归纳出适用性强的主流核心技术规范，为交通信号控制优化提供
单元机组协调控制系统设计 摘要 在单元制机组的不断发展，协调控制系统作为单元制机组的控制核心，已然成为电厂自动化系统中最为关键的组成单元。随着机组类型的不同，各个机组的参数也越来越高，容量也在逐渐增进，机组的动态特征和控制难度也随机组型号的不同而改动，因此不同机组的协调控制系统也是不同的。所以在设计协调控制系统时，应该综合考虑所研究机组的动态特征和生产流程，针对不同类型机组的进行相应的方略。在火电厂现场中，单元机组协调控制系统是一个具有强耦合、大时滞、大迟延、非线性等特征的一个多变量系统。所以，这些复杂的动态特征，使得创建单元机组的非线性动态模型成为一个难点，而且使协调控制及其参数整定变得复杂起来，往往使调节品质下降，不能得到令人中意的控制品质。 本文首先阐述了单元机组协调控制系统的结构和功能，并对机组的动态特征和负荷指令管理系统进行了描述。然后以一个300MW机组为研究对象，由分析得出该机组的模型结构，再对辨识出的协调系统的对象进行静态解耦控制，用工程正定法对解耦控制器参数进行整定，并用Matlab软件做了系统仿真。仿真结果表明，解耦后的协调控制系统可以达到令人满意的控制品质和效果。 关键词：协调控制；解耦控制；Matlab仿真；PID整定；300MW机组
Design of Coordinated Control System for Unit Abstract In the continuous development of unit system, coordinated control system as a unit system control core, has become the power plant automation system, the most critical component. With the different types of units, the parameters of each unit are getting higher and higher, the capacity is gradually increasing, the dynamic characteristics of the unit and the difficulty of control are also different types of change, so different units of the coordinated control system is different. Therefore, in the design of coordinated control system, should consider the selected units of the dynamic characteristics and process, for different types of units for the corresponding design. In the field of thermal power plant, the unit control system is a multivariable system with strong coupling, time variability, large delay and non-linearity. Therefore, these complex dynamic characteristics make the nonlinear dynamic model of the unit unit become a difficult point, and make the coordination control and its parameter setting become complicated, and the adjustment quality is often reduced, and the satisfactory control effect can not be obtained. In this paper, the structure and function of the unit control system are described, and the dynamic characteristics and load command management system of the unit are described. Then, a 300MW unit is taken as the object of study, and the model structure of the unit is obtained. The decoupling control of the identified coordinate system is carried out. The parameters of the decoupling controller are set by engineering positive definite method. Software to do the system simulation. The simulation results show that the coordinated control system can achieve satisfactory control quality and effect. Keywords:Coordination control system；Decoupling control；Matlab simulation；PID tuning ;300MW unit
第6章 连续系统的最优控制 6.1 最优化问题 6.2 最优控制的变分法求解 6.3 线性系统二次型性能指标的最优控制 1、线性系统有限时间最优状态调节系统 ◆二次型性能指标 设受控系统对平衡点的增量方程为 ()()()()()x t A t x t B t u t ?=?+?，00()x t x ?=? 简记为 ()()()()()x t A t x t B t u t =+，00()x t x = 最优状态调节是指：对上述系统，在时间区间0[,]f t t t ∈，
寻求最优状态反馈控制，使初始状态偏差00()x t x =迅速衰减，且同时使二次型性能泛函 11()()[()()()()]d 22f t t t t f f f x u t J x t Q x t x t Q x t u t Q u t t =++? * min f x u J J J J J =++→= 式中 ()0f n n Q ?≥——终端加权矩阵。 ()0x n n Q ?≥——状态加权矩阵。 ()0u r r Q ?>——控制加权矩阵。 三个加权矩阵均为对称矩阵，为简单，一般取为对角矩 阵。 ●1()()2 t f f f f J x t Q x t =表示对终端状态偏差即稳态控制精度的限制。当1 diag[]f f fn Q q q =，2 1 1()2n f fi i f i J q x t ==∑
●0 1()()d 2f t t x x t J x t Q x t t =?表示对控制过程中状态偏差衰减速度的要求。当1 diag[]x x xn Q q q =，0 2 11()d 2f t n x xi i i t J q x t t ==∑? ●0 1()()d 2f t t u u t J u t Q u t t =?表示对控制过程中所消耗的能量的限制，以避免状态偏差过快衰减导致控制量超过允许数值。当 1 diag[]u u ur Q q q =，0 2 11()d 2f t r u ui i i t J q u t t ==∑?，2()i u t 可理解为功率。 实际上，在性能指标中，x J 已经对控制的稳态精度有所要求。当对稳态精度有更高的要求时，才增加f J 项。 由上可知，上述二次型性能指标的物理意义是，在整个时间区间0[,]f t t t ∈，特别是终值时刻f t t =上状态变量尽量接近于0
新能源电站远程集中监控系统 建设方案
目录 第一章项目概况 (6) 1.1建设任务 (6) 1.2引用标准 (6) 1.2.1国家和国际标准 (6) 1.2.2中华人民共和国电力行业标准 (8) 1.2.3通用工业标准及其他相关标准 (9) 1.3设计原则 (9) 第二章新能源电站远程监控系统总体设计 (11) 2.1系统概述 (11) 2.2适用范围 (14) 2.3系统结构 (14) 2.4硬件总体设计 (18) 2.5软件体系结构 (20) 第三章风电场侧子系统 (24) 3.1风电场侧接入方案 (24) 3.2风电场侧功能 (24) 3.2.1风机实时运行数据采集与控制 (25) 3.2.2升压站（开关站）实时运行数据采集与控制 (26) 3.2.3无功补偿装置实时数据采集与控制 (31) 3.2.4箱变设备实时运行数据采集与控制 (31) 3.2.5风功率预测系统数据采集 (32) 3.2.6功率控制系统(AGC/AVC)数据采集 (32) 3.2.7电能量计量信息采集 (33)
第四章监控中心侧SCADA子系统 (34) 4.1系统方案 (34) 4.2系统功能 (34) 4.2.1数据接收 (34) 4.2.2数据存储 (35) 4.2.3数据处理 (35) 4.2.4监控中心侧SCADA子系统内数据传输 (37) 4.2.5报表服务 (37) 4.2.6权限管理 (38) 4.2.7人机界面 (38) 4.2.8风电场监控信息 (38) 4.2.9光伏电站监控信息 (42) 4.2.10报警及事件顺序记录(SOE) (44) 4.2.11控制功能 (45) 4.2.12时钟同步 (47) 4.2.13Web发布功能 (47) 4.3技术指标 (48) 4.3.1参考标准及依据 (48) 4.3.2测量值指标 (48) 4.3.3系统实时响应指标 (48) 4.3.4负荷率指标 (49) 4.3.5可靠性指标 (49) 4.3.6系统时间指标 (49) 4.3.7工作环境与电源 (49) 4.4大屏幕显示系统简介 (50) 第五章数据通信子系统 (57)

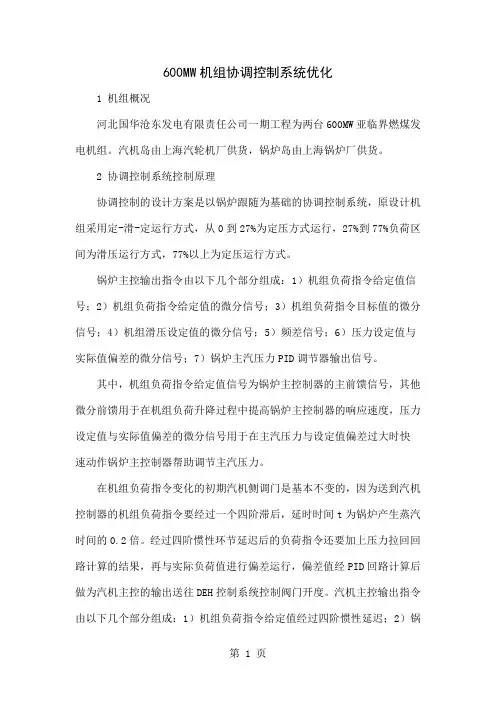

600MW机组协调控制系统优化 1 机组概况 河北国华沧东发电有限责任公司一期工程为两台600MW亚临界燃煤发电机组。汽机岛由上海汽轮机厂供货，锅炉岛由上海锅炉厂供货。 2 协调控制系统控制原理 协调控制的设计方案是以锅炉跟随为基础的协调控制系统，原设计机组采用定-滑-定运行方式，从0到27%为定压方式运行，27%到77%负荷区间为滑压运行方式，77%以上为定压运行方式。 锅炉主控输出指令由以下几个部分组成：1）机组负荷指令给定值信号；2）机组负荷指令给定值的微分信号；3）机组负荷指令目标值的微分信号；4）机组滑压设定值的微分信号；5）频差信号；6）压力设定值与实际值偏差的微分信号；7）锅炉主汽压力PID调节器输出信号。 其中，机组负荷指令给定值信号为锅炉主控制器的主前馈信号，其他微分前馈用于在机组负荷升降过程中提高锅炉主控制器的响应速度，压力设定值与实际值偏差的微分信号用于在主汽压力与设定值偏差过大时快速动作锅炉主控制器帮助调节主汽压力。 在机组负荷指令变化的初期汽机侧调门是基本不变的，因为送到汽机控制器的机组负荷指令要经过一个四阶滞后，延时时间t为锅炉产生蒸汽时间的0.2倍。经过四阶惯性环节延迟后的负荷指令还要加上压力拉回回路计算的结果，再与实际负荷值进行偏差运行，偏差值经PID回路计算后做为汽机主控的输出送往DEH控制系统控制阀门开度。汽机主控输出指令由以下几个部分组成：1）机组负荷指令给定值经过四阶惯性延迟；2）锅
