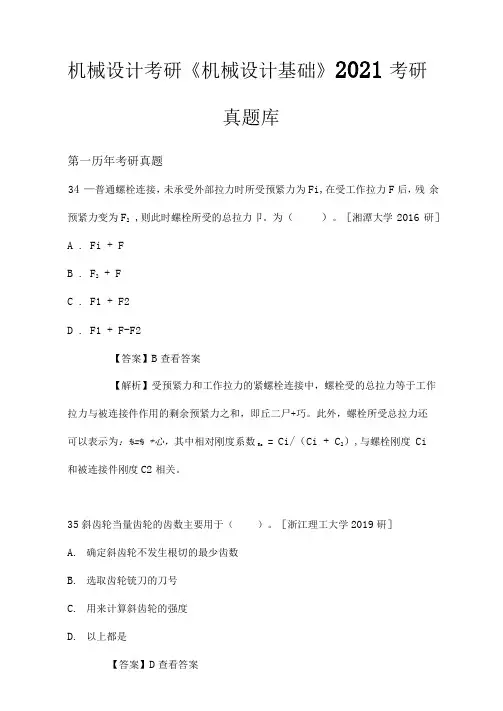

机械设计考研《机械设计基础》2021考研
真题库
第一历年考研真题
34一普通螺栓连接，未承受外部拉力时所受预紧力为F1，在受工作拉力F后，残余预紧力变为F2，则此时螺栓所受的总拉力F0为（）。[湘潭大学2016研] A．F1＋F
B．F2＋F
C．F1＋F2
D．F1＋F－F2
【答案】B查看答案
【解析】受预紧力和工作拉力的紧螺栓连接中，螺栓受的总拉力等于工作拉力与被连接件作用的剩余预紧力之和，即。此外，螺栓所受总拉力还可以表示为：，其中相对刚度系数Kc＝C1/（C1＋C2），与螺栓刚度C1和被连接件刚度C2相关。
35斜齿轮当量齿轮的齿数主要用于（）。[浙江理工大学2019研]
A．确定斜齿轮不发生根切的最少齿数
B．选取齿轮铣刀的刀号
C．用来计算斜齿轮的强度
D．以上都是
【答案】D查看答案
【解析】斜齿轮当量齿轮的齿数与加工和强度计算校核都有关系，即与A、B、C三个选项的内容均有关。
36软齿面闭式齿轮传动的设计准则是（）。[浙江理工大学2019研]
A．按齿面接触疲劳强度设计，校核齿根弯曲疲劳强度
B．按齿根弯曲疲劳强度设计，校核齿面接触疲劳强度
C．按齿根弯曲疲劳强度设计，并考虑磨损的影响，将模数适当增大
D．按齿面胶合强度设计，校核齿面接触疲劳强度
【答案】A查看答案
【解析】齿轮设计校核准则：①闭式软齿面齿轮传动：按齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核；②闭式硬齿面齿轮传动：按齿面弯曲疲劳强度设计，按齿根接触疲劳强度校核；③开式齿轮传动：按齿面弯曲疲劳强度设计，为考虑磨损，需要放大10%模数。
37有三个齿轮，齿轮1是标准齿轮，齿轮2是正变位齿轮，齿轮3是负变位齿轮，它们的模数、齿数和压力角均相同，则它们的齿形系数关系为（）。[浙江理工大学2019研]
A．Y F3＞Y F1＞Y F2
B．Y F1＞Y F3＞Y F2
C．Y F1＞Y F2＞Y F3
D．Y F2＞Y F1＞Y F3
【答案】D查看答案
【解析】齿形系数与齿制、变位系数和齿数有关，与模数无关，且与变位系数成正比。所以正变位齿轮的齿形系数最大，负变位齿轮的齿形系数最小。
38高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是（）。[浙江理工大学2017研]
A．轮齿疲劳折断
B．齿面点蚀
C．齿面磨损
D．齿面胶合
【答案】D查看答案
【解析】高速重载的齿轮传动中，由于齿面压力大、相对滑动速度高和摩擦生热而产生局部瞬时高温，如散热条件不好，导致油膜破裂，齿面金属直接接触，发生瞬时点焊，导致齿面胶合。
39为了提高齿面接触强度，可（）。[常州大学2017研]
A．保持分度圆直径不变而增大模数
B．增大分度圆直径
C．保持分度圆直径不变而增加齿数
D．减小分度圆直径
【答案】B查看答案
【解析】当分度圆直径大增大时，基圆直径增大，齿廓渐开线曲率就小，进而接触强度提高。
40润滑油牌号L-AN32中的32是表示这种润滑油（）的平均值。[湘潭大学2016研]
A．动力粘度
B．条件粘度
C．运动粘度
D．闪点
【答案】C查看答案
【解析】润滑油的牌号粘度等级为32，采用的是润滑油的运动粘度平均值。
41提高蜗杆传动效率的最有效方法是（）。[浙江理工大学2019研]
A．减少蜗杆头数
B．增加蜗杆头数
C．增大蜗杆分度圆直径
D．减小齿面相对滑动速度
【答案】B查看答案
【解析】单头蜗杆传动的传动比可以较大，但效率较低，如要提高效率，应增加蜗杆的头数。但蜗杆头数过多，又会给加工带来困难。所以，通常蜗杆头数取为1、2、4、6。
42在减速蜗杆传动中，用（）来计算传动比i是错误的。[常州大学2018研] A．i＝ω1/ω2
B．i＝z2/z1
C．i＝n1/n2
D．i＝d2/d1
【答案】D查看答案
【解析】在蜗轮蜗杆中，传动比的计算为：
但是，蜗杆的分度圆直径计算公式为：，其中γ是蜗杆导程角，而蜗轮的分度圆直径计算公式为：。因此，分度圆直径之比不等于传动比。
43蜗杆传动的总效率，主要取决于（）时的效率。[常州大学2018研] A．啮合摩擦损耗
B．轴承摩擦损耗
C．加装风扇惯耗
D．溅油损耗
【答案】A查看答案
【解析】蜗杆传动的总效率包括啮合效率、轴承效率和油搅动和飞溅损耗时的搅油损失效率，其中轴承摩擦损失和搅油损失通常较小。由于蜗杆传动的啮合齿面间相对滑动速度较大，更容易产生齿面啮合摩擦。
44在蜗杆传动中，蜗杆的（）模数和蜗轮的端面模数应相等，并为标准值。[浙江理工大学2017研]
A．轴面
B．法面
C．端面
D．以上均不对
【答案】A查看答案
【解析】由于蜗杆传动在中间平面内相当于齿条和齿轮的啮合传动，因而在设计蜗杆传动时，需要以中间平面的参数和尺寸为基准。因此，在中间平面内，蜗杆的轴向模数和蜗轮的端面模数相等且为标准值。
45轴线垂直的蜗杆蜗轮传动中蜗杆的导程角与蜗轮的螺旋角之间的关系是（）。[湘潭大学2016研]
A．大小相等，旋向相反
B．大小互余，旋向相同
C．大小相等，旋向相同
D．大小互补，旋向相反
【答案】C查看答案
【解析】本题的考点是蜗轮传动中的正确啮合条件。在两轴交错角为90°的蜗杆传动中，蜗杆分度圆柱上的导程角γ应等于蜗轮分度圆柱上的螺旋角β，且两者的旋向必须相同。
46带传动采用张紧轮张紧时，通常张紧轮应安装在（）。[浙江理工大学2019研]
A．松边内侧靠近大带轮处
B．紧边内侧靠近小带轮处
C．松边外侧靠近大带轮处
D．紧边外侧靠近小带轮处
【答案】A查看答案
【解析】设置张紧轮应注意：①一般应放在松边的内侧，使带只受单向弯曲；②张紧轮还应尽量靠近大带轮，以免减少带在小带轮上的包角；③张紧轮的轮槽尺寸与带轮的相同，且直径小于小带轮的直径。
47大链轮的齿数Z2不宜过多的原因是（）。[浙江理工大学2019研] A．齿数Z2越多，链条的磨损越大
B．齿数Z2越多，传动的动载荷越大
C．齿数Z2越多，传动越不平稳
D．齿数Z2越多，链条磨损后越容易发生掉链现象
【答案】D查看答案
【解析】当给定磨损量，即链节的增长量Δp一定时，链轮的齿数越多，链轮上一个链节所对的圆心角就越小，铰链所在圆直径的增加量Δd越大，铰链会更接近齿顶，从而增大了跳链和脱链的机会。
48下面（）正确表示出V带在轮槽中的位置。[常州大学2018研]
A．
B．
C．
D．
【答案】C查看答案
【解析】V带的横截面为等腰梯形，带轮上由相应的轮槽，V带的两侧面为工作面。因此，为了保证带传动能够产生更大的摩擦力，结构紧凑，需要设计成C 项的位置。
49滚子链的内链板和套筒间为（），套筒和滚子间为（）。[浙江理工大学2017研]
A．过盈配合
B．间隙配合
C．过渡配合
D．不确定
【答案】A；B查看答案
【解析】本题的考点是滚子链的组成。滚子链由内链板、外链板、销轴、套筒和滚子组成。内链板与套筒间为过盈配合，组成内链节；套筒和滚子间为间隙配合，因而内、外链节间可以相互转动。
50机械传动方案传动设计中，（）宜布置在高速级。[浙江理工大学2017研] A．凸轮传动
B．连杆机构
C．带传动
D．槽轮机构
【答案】C查看答案
【解析】由于带传动靠摩擦力工作，承载能力较小，传递相同转矩时，结构尺寸较其他传动形式大，但传动平稳，能缓冲吸振，应布置在高速级。
51采用的（）措施不能有效地改善轴的刚度。[浙江理工大学2019研] A．改变轴的直径
B．改用高强度合金钢
C．改变轴的支承位置
D．改变轴的结构
【答案】B查看答案
【解析】在一般工作温度下（低于200℃），各种碳钢和合金钢的弹性模量E均相差不多，改用高强度合金钢只能提高强度与耐磨性，而非刚度。因此改用高强度合金钢并不能有效地改善轴的刚度。
52下列各种机械设备中，（）只宜采用滑动轴承。[浙江理工大学2019研] A．中、小型减速器齿轮轴
B．大型水轮机主轴
C．电动机转子
D．铁道机车车辆轴
【答案】B查看答案
【解析】滑动轴承适用于工作转速特高、特大冲击与振动、径向空间尺寸受到限制或必须剖分安装（如曲轴的轴承），以及需在水或腐蚀性介质中工作等场合。在轧钢机、汽轮机、内燃机、铁路机车及车辆、金属切削机床、航空发动机附件、雷达、卫星通信地面站、天文望远镜以及各种仪表中应用颇为广泛。
53在向心动压滑动轴承工作中，随着（），滑动轴承承载能力增大。[湘潭大学2016研]
A．相对间隙的增大
B．轴承宽度的增大
C．轴颈速度减小
D．润滑油动力粘度的减小
【答案】B查看答案
【解析】由滑动轴承的总承载能力计算公式
当轴承宽度B增大时，滑动轴承承载能力增大。
54滚动轴承的额定寿命是指同一组轴承中（）的轴承所能达到的寿命。[浙江理工大学2019研]
A．99%
B．90%
C．98%
D．60%
【答案】B查看答案
【解析】一组在相同条件下运转的近于相同的轴承，将其可靠度为90%时的寿命作为标准寿命，即按一组轴承中10%的轴承发生点蚀破坏，而90%的轴承不发生点蚀破坏前的转数或工作小时数作为轴承的寿命，并把这个寿命称为基本额定寿命。
55若一滚动轴承的基本额定寿命为74290转，则该轴承所受的当量动载荷（）基本额定动载荷C。[浙江理工大学2017研]
A．大于
B．小于
C．等于
D．无法确定
【答案】A查看答案
【解析】由于滚动轴承的基本额定寿命L、基本额定动载荷C和当量动载荷P间的关系为
其中ε＝3或者10/3，都大于1。因此根据公式可知当量动载荷P大于基本额定动载荷C。
56轴承内径相同时，径向尺寸最小的滚动轴承是（）。[浙江理工大学2017研]
A．深沟球轴承
B．角接触球轴承
C．滚针轴承
D．圆锥滚子轴承
【答案】C查看答案
【解析】滚针轴承装有细而长的滚子（滚子长度为直径的3～10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，径向尺寸最小。
57在下面的滚动轴承型号中允许极限转速最高的轴承是（）。[湘潭大学2016研]
A．N307/P2
B．6207/P2
C．30207
D．51307/P2
【答案】B查看答案
【解析】A项是圆柱滚子轴承，B项是深沟球轴承，C项是圆锥滚子轴承，D是推力球轴承。其中深沟球轴承的极限转速较高。
58一根安装斜齿轮的轴，两端用一对圆锥滚子轴承正装支承，该轴的配置方式一般可采用（）。[湘潭大学2016研]
A．一支点双向固定，另一端游动
B．双支点游动
C．双支点单向固定
D．任意一种配置
【答案】C查看答案
【解析】圆锥滚子轴承在安装斜齿轮的轴上承受单向轴向力，可以采用双支点单向固定方式，通过两个单向限定支撑分别承受一个方向的轴向力。
59滚动轴承的基本额定动载荷是指（）。[湘潭大学2016研]
A．滚动轴承能承受的最大载荷
B．滚动轴承能承受的最小载荷
C．滚动轴承在基本额定寿命L10＝106转时所能承受的载荷
D．一批滚动轴承能承受的平均载荷
【答案】C查看答案
【解析】本题的考点是滚动轴承的基本额定动载荷定义。当一套轴承进入运转并且基本额定寿命为一百万转时，轴承所能承受的载荷称为基本额定动载荷，是用于轴承设计计算的标准。
60在载荷具有冲击、振动、轴的转速较高、刚度较小时，一般选用（）。[浙江理工大学2019研]
A．刚性固定式联轴器
B．刚性可移动式联轴器
C．弹性联轴器
D．安全联轴器
【答案】C查看答案
【解析】弹性联轴器含有预压橡胶的弹性化合物，可提供额外强度，延长使用寿命，该联轴器可容纳所有类型偏差，可以补偿两轴间的相对位移，具有缓冲减振的能力，适用于载荷具有冲击、振动、轴的转速较高、刚度较小的场合。
61在下列联轴器中不能够补偿两轴线之间误差的联轴器是（）。[湘潭大学2016研]
A．十字滑块联轴器
B．齿式联轴器
C．凸缘联轴器
D．膜片联轴器
【答案】C查看答案
【解析】凸缘联轴器是常见的固定式刚性联轴器，用于传递较大的转矩，用于两轴对中精度良好，载荷平稳，转速不高的传动场合，因而不能补偿两轴的相对位移。
62在下列四种类型的联轴器中，能补偿两轴相对位移以及可缓和冲击、吸收振动的是（）。[湘潭大学2016研]
A．凸缘联轴器
B．齿式联轴器
C．万向联轴器
D．弹性柱销联轴器
【答案】D查看答案
【解析】本题的考点是弹性柱销联轴器的定义。弹性联轴器包含有弹性元件，故在安装时允许两轴有一定的相对轴向位移和偏移，因此能补偿两轴的相对位移，并具有吸收振动和缓和冲击的能力。
63弹簧经热卷后需要进行（）处理。[湘潭大学2016研]
A．淬火和回火
B．正火
C．淬火
D．调质
【答案】A查看答案
【解析】螺旋弹簧的制造过程包括：卷绕、两端面加工（指压簧）或挂钩的制作（指拉簧和扭簧）、热处理和工艺性试验等。热卷弹簧加热后容易扭曲成形，回弹性较小，因此成型后需淬火后再回火处理。
《机械设计基础》习题与答案 目录 第1章绪论 第2章平面机构的结构分析 第3章平面连杆机构 第4章凸轮机构 第5章间歇运动机构 第6章螺纹联接和螺旋传动 第7章带传动 第8章链传动 第9章齿轮传动 第10章蜗杆传动 第11章齿轮系 第12章轴与轮毂连接 第13章轴承 第14章联轴器、离合器和制动器 第15章回转体的平衡和机器的调速
第1章绪论 思考题 1．机器、机构与机械有什么区别？各举出两个实例。 2．机器具有哪些共同的特征？如何理解这些特征？ 3．零件与构件有什么区别？并用实例说明。举出多个常用的通用机械零件。 答：1、机器：①人为的实物组合体； ②每个运动单元（构件）间具有确定的相对运动； ③能实现能量、信息等的传递或转换，代替或减轻人类的劳动； 实例：汽车、机床。 机构：①人为的实物组合体； ②每个运动单元（构件）间具有确定的相对运动； 实例：齿轮机构、曲柄滑块机构。 机械是机器和机构的总称。 机构与机器的区别在于：机构只用于传递运动和力，机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能或完成有用的机械功； 2、同上。 3、零件是机械制造的的最小单元体，是不可拆分的，构件是机械运动的最小单元体它有可能是单一的一个零件，也有可能是若干个零件组合而成，内燃机中的连杆，就是由连杆体1、连杆盖2、轴套3、轴瓦 4、螺杆5和螺母6等零件联接而成的，在制造中几个零件分别加工，装配成连杆后整体运动。通用零件，如齿轮、轴、螺母、销、键等。 第2章平面机构的结构分析 一、填空题 1、两构件通过面接触所构成的运动副称为低副，其具有2约束。 2、机构具有确定相对运动的条件是主动件数目=自由度。 3、4个构件在同一处以转动副相联，则此处有3个转动副。 4、机构中不起独立限制作用的重复约束称为虚约束。 答：1.低副、2. 2. 主动件数目=自由度 3. 3 4．虚约束 二、综合题 1、计算下图所示机构的自由度，并判断该机构是否具有确定的相对运动。若有复合铰链、局部自由 度、虚约束请明确指出。
一、 名词解释 1.机械： 2.机器： 3.机构： 4.构件： 5.零件： 6.标准件： 7.自由构件的自由度数： 8.约束： 9.运动副： 10.低副： 11.高副： 23.机构具有确定运动的条件： 24.死点位置： 25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆： 30.正确啮合条件： 31.连续传动的条件： 32.根切现象： 33.变位齿轮： 34.蜗杆传动的主平面： 35.轮系： 36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。39.心轴： 40.传动轴： 41.转轴： 二、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。 6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。 11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 15. 普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。 16. 为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。 17. 渐开线的形状取决于（基）圆。 18. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。 19. 一对齿轮连续传动的条件为：（重合度1>ε）。 20. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑 性变形）和（轮齿折断）。 21. 一对斜齿轮的正确啮合条件为：（m 1 = m 2）、（α 1 = α2） 与（β1=-β2）。 22. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 23. 通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。 24. 常用的轴系支承方式有（向心）支承和（推力）支承。 25. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直 径代号，08：内径为Φ40）。 26. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 27. 列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴 器）。 28. 轴按所受载荷的性质分类，自行车前轴是（心轴）。 29. 普通三角螺纹的牙形角为（60）度。 30. 常用联接螺纹的旋向为（右）旋。 31. 普通螺栓的公称直径为螺纹（大）径。 32. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角） 形螺纹自锁性最好。 33. 减速器常用在（原动机）与（工作机）之间，以降低传速 或增大转距。 34. 两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。 35. 轴承可分为（滚动轴承）与（滑动轴承）两大类。 36. 轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 37. 轮系可分为（平面轮系）与（空间轮系）两类。 38. 平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 39. 凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮） 与（移动凸轮）三种。 40. 凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。 41. 变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。 42. 按接触情况，运动副可分为（高副）与（低副） 。 43. 轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。 44. 螺纹的作用可分为（连接螺纹）和（传动螺纹） 两类。 45. 轮系可分为 （定轴轮系）与（周转轮系）两类。 46. 常用步进运动机构有（主动连续、从动步进）与（主动步进、从动连续）两种。 47. 构件是机械的（运动） 单元；零件是机械的 （制造） 单元。 48. V 带的结构形式有（单楔带）与（多楔带）两种。 三、 判断题 1. 一个固定铰链支座，可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时，可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副，称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除去。√ 8. 在四杆机构中，曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中，空回行程比工作行程的速度要慢。× 11. 偏心轮机构是由曲柄摇杆机构演化而来的。√ 12. 曲柄滑块机构是由曲柄摇杆机构演化而来的。√ 13. 减速传动的传动比i ＜1。× 14. Ｙ型Ｖ带所能传递的功率最大。× 15. 在Ｖ带传动中，其他条件不变，则中心距越大，承载能力越大。× 16. 带传动一般用于传动的高速级。× 17. 带传动的小轮包角越大，承载能力越大。√ 18. 选择带轮直径时，直径越小越好。× 19. 渐开线上各点的压力角不同，基圆上的压力角最大。× 20. 基圆直径越大渐开线越平直。√ 21. 设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。 √ 22. 在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 × 23. 只承受弯矩而不受扭矩的轴，称为心轴。√ 24. 螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。√ 25. 挤压就是压缩。 × 26. 受弯矩的杆件，弯矩最大处最危险。× 27. 仅传递扭矩的轴是转轴。√ 28. 低速重载下工作的滑动轴承应选用粘度较高的润滑油。√ 29. 代号为6310的滚动轴承是角接触球轴承。×
1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。 A 、链传动只用来传递较小功率 B 、链速较高，在传递相同功率时圆周力小 A C 、链传动是啮合传动，无需大的张紧力 D 、链的质量大，离心力大 2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增 加齿数时，则（ C ）。 A 、提高了轮齿的弯 曲强度 B 、提高了齿面的接触强度 C 、降低了轮齿的弯 曲强度 D 、降低了齿面的接触强度 3、受中等冲击载荷、支承刚度较差、速度较高的两轴之 间宜选用（ A ）。 A ．弹性柱销联轴器 B ．凸缘联轴器 C. 十字滑块联轴 器 D ．万向联轴器 4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。 A ．进入大带轮处 B ．离开大带轮处 C. 进入小带轮处 D ．离开小带轮处 5、有一减速器传动装置由带 传动、链传动和齿轮传动组 成，其安排顺序以方案 （ A ）为好。 A ．带传动 齿轮传动 链传动 B ．链传动 齿轮 传动 带传动 C ．带传动 链传 动 齿轮传动
D．链传动带传动齿轮传动 6．螺纹联接防松的根本问题在于（ C ）。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。 A．螺栓联接B. 双头螺柱联接 C．螺钉联接D. 紧定螺钉联接 8．齿面硬度HB≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。 A．齿面磨损B．齿面点蚀 C．齿面胶合 D. 轮齿折断 9.不完全液体润滑滑动轴承，验算] [pv pv 是为了防止轴承（ B ）。 A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀 10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。 A．两端固定B．两端游动 C．一端固定一端游动D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（ B ）。
《机械设计基础》考试题库 一、填空题 1.机械是（机器）和（机构）的总称。 2.机构中各个构件相对于机架能够产生独立运动的数目称为 （自 由度）。 3.平面机构的自由度计算公式为：（F=3n-2P L-P H）。 4.已知一对啮合齿轮的转速分别为 n i、區，直径为D2，齿数为 z 1 > z 2，则其传动比 i= （n 1 /n 2 ）= （D 2 / D 1 ）= （z 2 / z°。 5.在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 6.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 7.平面连杆机构的死点是指（从动件与连杆共线的）位置。 8.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 9.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 10.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 11.带传动工作时的最大应力岀现在（紧边开始进入小带轮）处，其值为： b max= b 1 + b b1 + b c。 12.渐开线的形状取决于（基）圆。 13.一对齿轮的正确啮合条件为：（mi= m2）与（：? 1 = :- 2）。 14.一对齿轮连续传动的条件为：（重合度；■ 1 ）。 15.齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、 （塑性变形）和（轮齿折断）。 16.蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 17.常用的轴系支承方式有（向心）支承和（推力）支承。 18.轴承6308,其代号表示的意义为（6:深沟球轴承、3 :直径代号，08:内径为①40 ）。 19.润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 20.轴按所受载荷的性质分类，自行车前轴是（心轴）。 21.在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。 22.轴承可分为（滚动轴承）与（滑动轴承）两大类。 23.轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 24.平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 25.按接触情况，运动副可分为（高副）与（低副）。 26.轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。 27.螺纹的作用可分为（连接螺纹）和（传动螺纹）两类。 28.轮系可分为（定轴轮系）与（周转轮系）两类。 29.构件是机械的（运动）单元；零件是机械的（制造）单丿元。 判断题 1.一个固定铰链支座，可约束构件的两个自由度。x 2.一个高副可约束构件的两个自由度。X 3.在计算机构自由度时，可不考虑虚约束。X 4.销联接在受到剪切的同时还要受到挤压。V 5.两个构件之间为面接触形成的运动副，称为低副。V 6.局部自由度是与机构运动无关的自由度。V 7.虚约束是在机构中存在的多余约束，计算机构自由度时应除去。V 8.在四杆机构中，曲柄是最短的连架杆。X 9.压力角越大对传动越有利。x 10.在曲柄摇杆机构中，空回行程比工作行程的速度要慢。X 11.减速传动的传动比i v 1oX 12.在V带传动中，其他条件不变，则中心距越大，承载能力越大。X 13.带传动一般用于传动的高速级。X 14.带传动的小轮包角越大，承载能力越大。V 15.选择带轮直径时，直径越小越好。X 16.渐开线上各点的压力角不同，基圆上的压力角最大。X 17.基圆直径越大渐开线越平直°V 18.在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 X 19.只承受弯矩而不受扭矩的轴，称为心轴。V 20.螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。V 21.受弯矩的杆件，弯矩最大处最危险°X 22.仅传递扭矩的轴是转轴。V 23.用联轴器时无需拆卸就能使两轴分离。X 24.用离合器时无需拆卸就能使两轴分离。V 三、简答题: 1.机器与机构的主要区别是什么？ 2.构件与零件的主要区别是什么？ 3.蜗杆传动的正确啮合条件是什么？ 4.如何判断四杆机构是否有急回性质？极位夹角9与急回性质有何关系？ 5.何谓带传动的弹性滑动和打滑？能否避免？ 6.一对相啮合齿轮的正确啮合条件是什么？ 7.一对相啮合齿轮的连续传动条件是什么？ 8.齿轮为什么会发生根切现象？ 9.何谓定轴轮系，何谓周转轮系？ 10.为什么大多数螺纹联接必须防松？防松措施有哪些？ 11.机器有哪些特征？机构与机器的区别何在？ 五、单项选择题: 1.（ B）是构成机械的最小单元，也是制造机械时的最小单元。 A.机器；E .零件；C .构件；D .机构。 2.两个构件之间以线或点接触形成的运动副，称为（_B）。 A.低副；E .高副；C .移动副；D .转动副。 3.一端为固定铰支座，另一端为活动铰支座的梁，称为（—。 A.双支梁；E .外伸梁；C .悬臂梁。 4.一端为固定端，另一端为自由的梁，称为（_ 。 A.双支梁；E .外伸梁；C .悬臂梁。 5.一般飞轮应布置在转速（B。的轴上。 A.较低；E .较高；C .适中。 6.在下列平面四杆机构中，有急回性质的机构是（ _C）。 A.双曲柄机构；B .对心曲柄滑块机构；C .摆动导杆机构； D.转动导杆机构。 7.带传动是借助带和带轮间的（B。来传递动力和运动的。 A.啮合；B .磨擦；C .粘接。 8.曲柄摇杆机构的死点发牛在（C。位置。 A .主动杆与摇杆共线； B .主动杆与机架共线； C .从动杆与连杆共线； D .从动杆与机架共线。 9.在带传动中（减速传动），带的应力最大值发生在带（C）。 A .进入大带轮处； B .离开大带轮处； C .进入小带轮处； D .离开小带轮处。 10.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）。 A.两齿轮的模数和齿距分别相等； B .两齿轮的齿侧间隙为零; C.两齿轮的齿厚和齿槽宽分别相等； D .两齿轮的模数和压力 角分别相等。 D .蜗杆圆周速度提高。
机械设计基础试题库及答案 一、判断(每题一分) 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√ 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×） 4、机构是具有确定相对运动的构件组合。………………………………（√） 5、构件可以由一个零件组成，也可以由几个零件组成。………………（√） 6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×） 7、连杆是一个构件，也是一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。……………………………（×） 二、选择(每题一分) 1、组成机器的运动单元体是什么？（ B ） A．机构B．构件C．部件D．零件 2、机器与机构的本质区别是什么？（ A ） A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区 3、下列哪一点是构件概念的正确表述？（ D ） A．构件是机器零件组合而成的。B．构件是机器的装配单元 C．构件是机器的制造单元D．构件是机器的运动单元 4、下列实物中，哪一种属于专用零件？（ B ） A．钉B．起重吊钩C．螺母D．键
5、以下不属于机器的工作部分的是（ D ） A．数控机床的刀架B．工业机器人的手臂 C．汽车的轮子D．空气压缩机 三、填空(每空一分) 1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体 3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有用的__机械功___或实现转换__能量___。 2 平面机构 一、填空题(每空一分) 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。 4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph 。
二、填空题 16．槽轮机构的主要参数是 和 。 17．机械速度的波动可分为 和 两类。 18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。 19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。 20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。 21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。 22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。 23．滚子链传动中，链的 链速是常数，而其 链速是变化的。 24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。 25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ； 而为了防止过热必须使 。 16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两 19. 分度圆直径d 1（或中心距a ） 齿宽b 20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数 23. 平均 瞬时 24．弯矩 扭矩 25. [][]υυp p p p ≤≤ 三、分析题 26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm, C =450mm,d =550mm 。 试问：该机构是哪种铰链四杆机构，并说明理由。 图1 最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的 必要条件，且最短杆为连架杆。 故该铰链四杆机构为曲柄摇杆机构。 27． 图2所示展开式二级斜齿圆柱齿轮传动，I 轴为输入轴，已知小齿轮1的转向n 1和齿
《机械设计基础》试题及答案 绪论 一、填空（每空1分） T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。 T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。 T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动副可分为低副和高副。 T-2-2-04-2-1、平面运动副的最大约束数为2 。 T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目 等于主动件数目。 T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。 T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。 T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。 T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线
位置。 T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。 T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。 T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。 T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。 T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。 T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。 T-6-7-16-2-3、链传动和带传动都属于挠性件传动。 T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。 T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为模数
机械设计基础 单选 锥齿轮传动用于传递两相交轴之间的运动和动力。 收藏 错误 正确 回答错误!正确答案： A 直齿圆柱齿轮减速器，当载荷平稳、转速较高时，应选用＿＿＿＿＿轴承收藏 A. 深沟球 B. 角接触球 C. 推力球 回答错误!正确答案： A 带传动正常工作时不能保证准确的传动比是因为 收藏 A. 带在带轮上打滑 B. 带的材料不符合胡克定律 C. 带容易变形和磨损 D. 带的弹性滑动 回答错误!正确答案： D 常用来传递空间两交错轴运动的齿轮机构是 收藏 A. 直齿圆锥齿轮 B. 蜗轮蜗杆 C. 直齿圆柱齿轮 D. 斜齿圆锥齿轮 回答错误!正确答案： B 不属于非接触式密封。
收藏 A. 曲路密封 B. 间隙密封 C. 毛毡圈密封 D. 挡油环密封 回答错误!正确答案： C 下列4种类型的联轴器中，能补偿两轴的相对位移以及缓和冲击、吸收振动的是。 收藏 A. 弹性柱销联轴器 B. 齿式联轴器 C. 万向联轴器 D. 凸缘联轴器 回答错误!正确答案： A 不均匀系数δ对机械速度的影响是＿＿＿＿＿。 收藏 A. δ与机械速度的波动无关 B. δ越小，机械速度的波动越小 C. δ越小，机械速度的波动越大 回答错误!正确答案： B 需要进行静平衡的回转件，不论有几个不平衡质量，都必须加上＿＿＿＿＿校正质量才能平衡。 收藏 A. 2个 B. 有几个不平衡质量，就要加几个校正质量 C. 1个 回答错误!正确答案： C
在平面机构中，每增加一个高副将引入 收藏 A. 2个约束 B. 3个约束 C. 1个约束 D. 0个约束 回答错误!正确答案： C 在链传动中，链速的不均匀性主要取决于 收藏 A. 主动链轮齿数 B. 链的节距 C. 从动链轮齿数 D. 链的长度 回答错误!正确答案： B 对于圆柱螺旋压缩弹簧，在轴向载荷F2 的作用下，弹簧丝将产生＿＿＿＿＿的变形。 收藏 A. .剪切与扭转组合变形 B. 压缩与扭转组合变形 C. 侧向弯曲 回答错误!正确答案： A 生产实践中，一般电动机与减速器的高速级的连接常选用＿＿＿＿＿类型的联轴器。 收藏 A. 弹性套柱销联轴器 B. 十字滑块联轴器 C. 凸缘联轴器 回答错误!正确答案： A
考研题库机械设计习题集-考研必备(含答 案) 3．圆柱螺旋压缩弹簧和拉伸弹簧受载时，弹簧丝截面上的应力是不同的，前者为 压应力，后者为拉应力。二．单项选择题 1. 圆柱形螺旋弹簧的有效圈数按弹簧的要求计算得到。 (a)稳定性(b)刚度 (c)结构尺寸(d)强度 2. 圆柱形螺旋弹簧簧丝直径要求计算得到。 (a)强度(b)稳定性 (c)刚度(d)结构尺寸 3. 旋绕比C选得过大则弹簧。 (a)刚度过小，易颤动 (b)卷绕困难，且工作时内侧拉应力大 (c)易产生失稳现象(d)尺寸过大，结构不紧凑 4. 圆柱螺旋弹簧旋绕比C是的比值。 (a)弹簧丝直径d与中径D (b)中径D与弹簧丝直径 d (c)自高度H与弹簧丝直径d (d)弹簧丝直径d自高度H 5. 圆柱螺旋弹簧的刚度与成反比。 (a) 旋绕比C3 (b) 弹簧所受的轴向载荷F (c) 弹簧丝的直径d (d) 材料的剪切弹性模量G 三．填空题 1. 弹簧材料、弹簧丝直径及工作圈数一定时，弹簧旋
绕比C = D/d 值愈小，则弹簧刚度，卷制则愈。 2. 在弹簧的设计计算中，强度条件确定弹簧的；变形 条件确定弹簧的。 3. 弹簧旋绕比C值愈大的弹簧，刚度，工作中易出 现；对于圈数较多的压缩弹簧，当长细比较大时，则可能会出现。 4．按照所承受的载荷不同，弹簧可以分为、、和四种；而按照形状不同，弹簧可分为、、、和。 模拟题 一. 单项选择题 1. 平键的剖面尺寸通常是根据从标准中选取。 (a) 传递的转矩(b) 传递的功率(c) 轮毂的长度 (d) 轴的直径 2. 设计螺栓联接时，若被联接件为铸铁，则常在螺栓孔处制作沉头座或凸台，其目的是。 避免螺栓受附加弯曲应力作用便于安装 为安置防松装置避免螺栓受拉力过大 3. 当两个被联接件之一太厚，不宜制成通孔，且联接
《机械设计基础》试题库 一、填空题 （机械原理部分） 1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。 2．机构具有确定运动的条件是数目与数目相等。 3．平面四杆机构的压力角愈，传力性能愈好。 4．平面四杆机构的传动角愈，传力性能愈好。 5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。6．在平面四杆机构中，用系数表示急回运动的特性。 7．摆动导杆机构中，以曲柄为原动件时，最大压力角等于度，最小传动角等于度。 8．在摆动导杆机构中，若导杆最大摆角φ= 30°，则其行程速比系数K的值为。9．四杆机构是否存在止点，取决于是否与共线。 10．在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构。 11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构。 12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。 13．以滑块为主动件的曲柄滑块机构有____个止点位置。 14．凸轮机构主要由、、和三个基本构件组成。 15．盘形凸轮的基圆，是指以凸轮的轮廓的值为半径所作的圆。 16 .在凸轮机构中，从动件的运动规律完全由来决定。 17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。 18．凸轮机构的压力角是指的运动方向和方向之间所夹的锐角。 19．在实际设计和制造中，一对渐开线外啮合标准斜齿圆柱齿轮的正确啮合条件是 相等、相等、且相反。 20．在实际设计和制造中，一对渐开线标准直齿圆柱齿轮的正确啮合条件是、。 21．一对渐开线标准直齿圆柱齿轮的连续传动条件是。 22．在标准齿轮的分度圆上，与数值相等。 23．斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度，因而承载能力。 24．.渐开线上各点的压力角不等，向径越大，则压力角越，圆上的压力角为零。25．单个齿轮的渐开线上任意点的法线必是圆的切线。 26．渐开线齿轮的五个基本参数是齿数、、、系数和顶隙系数。27．我国规定齿轮标准压力角为度；模数的单位是。 28．齿轮切削加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属法，用滚刀 加工齿形的方法属法。 29．渐开线齿轮上具有标准模数和标准压力角的圆称为圆。 30．在普通铣床上用铣刀加工斜齿圆柱齿轮时，刀号据选取。 31．渐开线齿轮的特性称为中心距可分性。 32．齿轮传动最基本的要求是其瞬时传动比必须。 33．用齿条型刀具按范成法加工齿轮，如果切齿结束时，刀具的中线与轮坯分度圆相切，则加工 出来的齿轮是齿轮，刀具的中线与轮坯分度圆不相切，则加工出来的齿轮称为 齿轮。 34．规定渐开线标准斜齿圆柱齿轮____ 面上的参数为标准值。 35．直齿圆锥齿轮的标准模数规定在____端的圆上。 36．对于正确安装的一对渐开线圆柱齿轮，其啮合角等于圆上的角。 37．在课本上所介绍的间歇运动机构中，其中两种机构的名称是：机构、 机构。 38．外槽轮机构由、和机架组成，其中拨盘作转动。 （机械零件部分）
《机械设计基础》考试题库 一、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 6. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 7. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 8. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 9. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 10. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 11. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 12. 渐开线的形状取决于（基）圆。 13. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。 14. 一对齿轮连续传动的条件为：（重合度1>ε）。 15. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、 （塑性变形）和（轮齿折断）。 16. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 17. 常用的轴系支承方式有（向心）支承和（推力）支承。 18. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直 径代号，08：内径为Φ40）。 19. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 20. 轴按所受载荷的性质分类，自行车前轴是（心轴）。 21. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角） 形螺纹自锁性最好。 22. 轴承可分为（滚动轴承）与（滑动轴承）两大类。 23. 轴承支承结构的基本形式有（双固式）、（双游式）与（固 游式）三种。 24. 平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构） 与（双摇杆机构）三种。 25. 按接触情况，运动副可分为（高副）与（低副） 。 26. 轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分 称为（轴头）；轴肩与轴线的位置关系为（垂直）。 27. 螺纹的作用可分为（连接螺纹）和（传动螺纹） 两类。 28. 轮系可分为 （定轴轮系）与（周转轮系）两类。 29. 构件是机械的（运动） 单元；零件是机械的 （制造） 单 元。 二、 判断题 1. 一个固定铰链支座，可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时，可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副，称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除 去。√ 8. 在四杆机构中，曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中，空回行程比工作行程的速度要慢。× 11. 减速传动的传动比i ＜1。× 12. 在Ｖ带传动中，其他条件不变，则中心距越大，承载能力越 大。× 13. 带传动一般用于传动的高速级。× 14. 带传动的小轮包角越大，承载能力越大。√ 15. 选择带轮直径时，直径越小越好。× 16. 渐开线上各点的压力角不同，基圆上的压力角最大。× 17. 基圆直径越大渐开线越平直。√ 18. 在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 × 19. 只承受弯矩而不受扭矩的轴，称为心轴。√ 20. 螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。√ 21. 受弯矩的杆件，弯矩最大处最危险。× 22. 仅传递扭矩的轴是转轴。√ 23. 用联轴器时无需拆卸就能使两轴分离。× 24. 用离合器时无需拆卸就能使两轴分离。 √ 三、 简答题： 1. 机器与机构的主要区别是什么？ 2. 构件与零件的主要区别是什么？ 3. 蜗杆传动的正确啮合条件是什么？ 4. 如何判断四杆机构是否有急回性质？极位夹角θ与急回性质有何关系？ 5. 何谓带传动的弹性滑动和打滑？能否避免？ 6. 一对相啮合齿轮的正确啮合条件是什么？ 7. 一对相啮合齿轮的连续传动条件是什么？ 8. 齿轮为什么会发生根切现象？ 9. 何谓定轴轮系，何谓周转轮系？ 10. 为什么大多数螺纹联接必须防松？防松措施有哪些？ 11. 机器有哪些特征?机构与机器的区别何在? 五、单项选择题： 1. （B ）是构成机械的最小单元，也是制造机械时的最小单元。 Ａ. 机器；Ｂ.零件；Ｃ.构件；Ｄ.机构。 2. 两个构件之间以线或点接触形成的运动副，称为（B ）。 Ａ. 低副；Ｂ.高副；Ｃ. 移动副；Ｄ. 转动副。 3. 一端为固定铰支座，另一端为活动铰支座的梁，称为（B ）。 Ａ. 双支梁；Ｂ.外伸梁；Ｃ. 悬臂梁。 4. 一端为固定端，另一端为自由的梁，称为（C ）。 Ａ. 双支梁；Ｂ.外伸梁；Ｃ. 悬臂梁。 5. 一般飞轮应布置在转速（B ）的轴上。 Ａ. 较低；Ｂ. 较高；Ｃ. 适中。 6. 在下列平面四杆机构中，有急回性质的机构是（C ）。 Ａ. 双曲柄机构；Ｂ. 对心曲柄滑块机构；Ｃ. 摆动导杆机构； Ｄ. 转动导杆机构。 7. 带传动是借助带和带轮间的（B ）来传递动力和运动的。 Ａ. 啮合；Ｂ.磨擦；Ｃ. 粘接。 8. 曲柄摇杆机构的死点发生在（C ）位置。 Ａ. 主动杆与摇杆共线；Ｂ. 主动杆与机架共线；Ｃ.从动杆与连杆共线；Ｄ. 从动杆与机架共线。 9. 在带传动中(减速传动) ，带的应力最大值发生在带（C ）。 Ａ. 进入大带轮处；Ｂ. 离开大带轮处；Ｃ. 进入小带轮处；Ｄ. 离开小带轮处。 10. 一对渐开线直齿圆柱齿轮正确啮合的条件是（D ）。 Ａ. 两齿轮的模数和齿距分别相等； Ｂ. 两齿轮的齿侧间隙为零； Ｃ. 两齿轮的齿厚和齿槽宽分别相等；Ｄ. 两齿轮的模数和压力角分别相等。 Ｄ. 蜗杆圆周速度提高。
一、简答题（本大题共4小题，总计26分） 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？（6分） 齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。 齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。 8分）2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。6分）3、联轴器和离合器的功用是什么？二者的区别是什么？（联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。分）4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6 小链轮的齿数不宜过小和链条节距不宜过大。 二、选择题（在每题若干个选项中选出正确的选项填在横线上。 本大题共12小题，总计24分） 1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。 A．螺栓联接B．双头螺柱联接C．螺钉联接 2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。 A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算 3、阿基米德蜗杆的 A 参数为标准值。 A. 轴面 B. 端面 C. 法面 4、一对相啮合的圆柱齿轮的Z1＜Z2 ，b1>b2,其齿面接触应力的大小为 A 。 A. σH1=σH2 B. σH1>σH2 C. σH1<σH2 5、V带传动设计中，限制小带轮的最小直径主要是为了____B___。 A．使结构紧凑B．限制弯曲应力 D．保证带和带轮接触面间有足够摩擦力 C ．限制小带轮上的包角 2KT1YY??SaFa2??z1dF中，应代入_ m6、在齿轮抗弯强度的设计公式≥C __。
《机械设计基础》课程试题库 一、填空题 1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和小于等于其余两杆长度之和。 2.确定凸轮基圆半径的原则是在保证αmax≤ [ α ]条件下，选择尽可能小的基圆半径。 3.一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是不等的。 4.在设计 V 带传动时， V 带的型号是根据计算功率和小带轮转速选取的。 5.对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向相同。 6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。 7.在蜗杆传动中，一般蜗杆头数取Z1= 1、 2、4，蜗杆头数越少，自锁性越好。 8.普通螺纹联接承受横向外载荷时，依靠接合面间的摩擦承载，螺栓本身受预紧力 ___作用，可能的失效形式为断裂。 9.平键联接中，两侧面是工作面，楔形键联接中，上下面是工作面。 10.对于闭式软齿面齿轮传动，主要按接触强度进行设计，而按弯曲强度进行校核。 11.蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效。 12.带传动中，带上受的三种应力是拉应力，弯曲应力和离心拉应力。最大应力发生 在带的紧边开始绕上小带轮处。 13.链轮的转速高，节距大，齿数少，则链传动的动载荷就越大。 14.轴上的键槽通常采用铣削加工方法获得。 15.联轴器和离合器均可联接两轴，传递扭矩，两者的区别是前者在运动中不能分离，后者可以 随时分离。 16.验算非液体摩擦滑动轴承的pv 值是为了防止轴承过热而发生胶合；验算轴承速度v 是为了 防止轴承加速磨损或产生巨大热量。普通三角形螺纹的牙型角为___60__度。17.紧螺栓联接按拉伸强度计算时，考虑到拉伸应力和扭转切应力复合作用，应将拉抻 载荷增大至 ___1.3____ 倍。 18.受轴向工作载荷的紧螺栓联接，设螺栓刚度 C1 远远小于被联接件的刚度 C2，则不论 工作载荷 F 是否变化，螺栓中的总拉力F2接近 ___预紧力 _____。 19.带传动中，带的弹性滑动是带传动的 _____固有 ______特性，是_不可 ______避免的。 20.带传动的最大有效圆周力随着初拉力、包角、摩擦系数的增大而增大。 21.若齿轮传动的传动比、中心距和齿宽不变，增加两轮的齿数和，则弯曲强度____减 小_____，接触强度 ______不变 _________。 22. 齿轮传动(大、小齿轮分度圆直径分别为d2、d1 ) 传动比表达式为 __i= d2/ d1____。蜗 杆传动（蜗杆分度圆直径d1，蜗杆分度圆柱导程角，蜗轮分度圆直径 d2）传动比表达式为 _______d2/ d1tg___________。

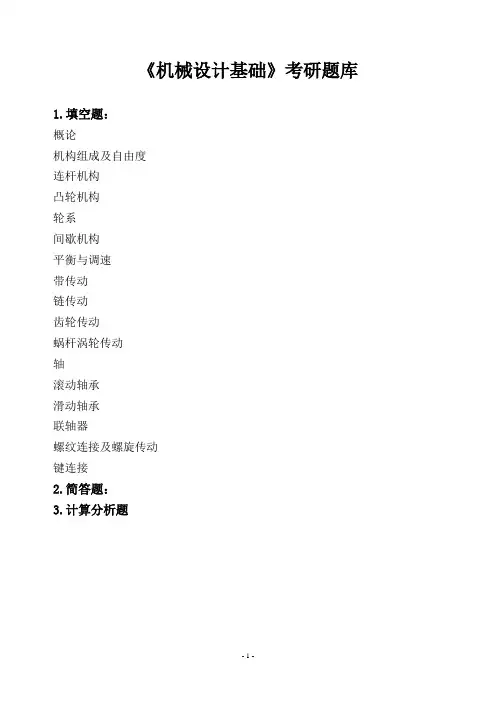

西安交通大学《机械设计基础》考研题库 1.填空题： 概论 机构组成及自由度 连杆机构 凸轮机构 轮系 间歇机构 平衡与调速 带传动 链传动 齿轮传动 蜗杆涡轮传动 轴 滚动轴承 滑动轴承 联轴器 螺纹连接及螺旋传动 键连接 2.简答题： 3.计算分析题
一.填空题： 1.机械设计课程主要讨论通用机械零件和部件的设计计算理论和方法。 2.机械零件设计应遵循的基本准则：强度准则、刚度准则、耐磨性准则、震动稳定性准则。 3.强度：零件抵抗破裂（表面疲劳、压溃、整体断裂）及塑性变形的能力。 1.所谓机架是指机构中作为描述其他构件运动的参考坐标系的构件。 2.机构是机器中的用以传递与转换运动的单元体；构件是组成机构的运动单元；零件组成机械的制造单元。 3.两构件组成运动副必须具备的条件是两构件直接接触并保持一定的相对运动。 4.组成转动副的两个运动副元素的基本特征是圆柱面。 5.两构件通过面接触而形成的运动副称为低副，它引入2个约束，通过点线接触而构成的运动副称为高副，它引入1个约束。 6.机构的自由度数等于原动件数是机构具有确定运动的条件。 7.在机构运动简图上必须反映与机构运动情况有关的尺寸要素。因此，应该正确标出运动副的中心距，移动副导路的方向，高副的轮廓形状。 1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄。其中若最短杆是连架杆，则为曲柄摇杆机构；若最短杆是连杆，则为双摇杆机构；若最短杆是机架，则为双曲柄机构；若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄（任何情况下均为双摇杆机构） 2.最简单的平面连杆机构是两杆机构。 3.为保证连杆机构传力性能良好，设计时应使最小传动角γmin≥[γ] 4.机构在死点位置时的传动角γ=0°. 5.平面连杆机构中，从动件压力角α与机构传动角γ之间的关系是α+γ=90°. 6.曲柄摇杆机构中，必然出现死点位置的原动件是摇杆。 7.曲柄滑块机构共有6个瞬心。
