表面缺陷无损检测方法的比较方法
项目
磁粉检测（MT）
漏磁检测（MLF）
渗透检测（PT）
涡流检测（ET）
方法原理
磁力作用
磁力作用
毛细渗透作用
电磁感应作用
能检出的缺陷
表面和近表面缺陷
表面和近表面缺陷
表面开口缺陷
表面及表层缺陷
缺陷部位的显示形式
漏磁场吸附磁粉形成磁痕
漏磁场大小分布
渗透液的渗出
检测线圈输出电压和相位发生变化
显示信息的器材
磁粉
计算机显示屏
渗透液、显像剂
记录仪、示波器或电压表
适用的材料
铁磁性材料
铁磁性材料
非多孔性材料
导电材料
主要检测对象
铸钢件、锻钢件、压延件、管材、棒材、型材、焊接件、机加工件在役使用的上述工件检测铸钢件、锻钢件、压延件、管材、棒材、型材、焊接件、机加工件在役使用的上述工件检测任何非多孔性材料、工件及在役使用过的上述工件检测
管材、线材和工件检测；材料状态检验和分选；镀层、涂层厚度测量
主要检测缺陷
裂纹、发纹、白点、折叠、夹渣物、冷隔
裂纹、发纹、白点、折叠、夹渣物、冷隔
裂纹、白点、疏松、针孔、夹渣物
裂纹、材质变化、厚度变化缺陷显示
直观
直观
直观
不直观
缺陷性质判断
能大致确定
能大致确定
能基本确定
难以判断
灵敏度
高
高
高
较低
检测速度
较快
快
慢
很快
污染
较轻
无污染
较重
无污染
相对优点
可检测出铁磁性材料表面和近表面（开口和不开口）的缺陷。
能直接的观察出缺陷的位置、形状、大小和严重程度。
具有较高的检测灵敏度，可检测微米级宽度的缺陷。
单个工件的检测速度快、工艺简单，成本低、污染轻。
综合使用各种磁化方法，几乎不受工件大小和几何形状的影响。
检测缺陷重复性好。
可检测受腐蚀的在役情况。
a) 易于实现自动化
b) 较高的检测可靠性
c) 可以实现缺陷的初步量化
d) 在管道的检查中，在厚度高达30mm的壁厚范围內，可同时检测內外壁缺陷
e) 高效、无污染,可以获得很高的检测效率.
可检测出任何非松孔性材料表面开口性缺陷。
能直接的观察出缺陷的位置、形状、大小和严重程度。
具有较高的灵敏度。
着色检测时不用设备，可以不用水电，特别适用于现场检验。
检测不受工件几何形状和缺陷方向的影响。
对针孔和疏松缺陷的检测灵敏度较高。
非接触法检测，适用于对管件、棒材和丝材进行自动化检测，速度快。
可用检测材料导电率代替硬度检测。了解材料的热处理状态和进行材料分选。污染很小。
相对局限性
只能检测铁磁性材料及其制品，不能检测奥氏体材料及其焊接接头和非铁磁性材料。
只能检测表面和近表面位置的缺陷。
表面的划伤，针孔缺陷等缺陷不易发现。
受几何形状影响，易产生非相关显示。
用通电法和触头法磁化时，易产生电弧烧伤工件，电接触的非导电覆盖层必须打磨掉。
只适用于铁磁材料。
检测灵敏度低。
缺陷的量化粗略。
受被检测工件的形状限制: 由于采用传感器检测漏磁通，漏磁场方法不适合检测形形状复杂的试件。
漏磁探伤不适合开裂很窄的裂纹，尤其是闭合型裂纹。实验上发现，开裂很窄的疲劳裂纹，疲劳裂纹，磁粉探伤和漏磁探伤都没能产生伤显示和伤信号。:
只能检测表面开口性缺陷（表面开口性缺陷被堵塞时也检测不出来）。
单个工件检测效率低，成本高。
检测时缺陷的重复性不好。
污染较严重。
对表面下的较深的缺陷不能检测。
对形状较复杂的工件不适用，有边界效应影响。
对缺陷性质难以判断。
对铁磁性材料检测灵敏度，不如磁粉检测。
四种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。常用的无损检测方法： 超声检测(UT)、磁粉检测(MT)、液体渗透检测(PT)及X射线检测(RT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于所有金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷；
f.检测成本低、速度快，设备轻便，对人体及环境无害，使用较方便。 4、超声波检测的局限性 a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 5、超声检测的适用范围 a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。 磁粉检测(MT) 1.磁粉检测的原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小
带钢表面缺陷检测 姓名：朱士娟学号：1110121137 摘要 表面质量的好坏是带钢的一项重要指标，随着科学技术的不断发展，后续加工工业对带钢的表面质量要求越来越高。如何检测出带钢表面缺陷并加以控制，引起带钢生产企业的高度关注。随着计算机视觉技术的发展和计算机性能的不断提高，由带钢图像在线检测其表面质量已成为国内外学者研究的热点课题。在本课题中，首先提出了带钢表面监测系统的总体设计方案，从硬件和软件上保汪系统的实时性和精确度。其次设计一种获得噪声图像的方法，分析图像的噪声特性。并在此基础上针对传统中值滤波算法复杂、处理时间长等缺点，提出一种改进的迭代的中值滤波方法，这种方法在有效滤掉噪声的同时尽可能地保存了图像的细节，并比传统的中值滤波方法大大地减少了处理时间。在对图像进行滤波处理后，本文分别提出了BP神经网络法，区域灰度羞绝对值闽值法和基于背景差分的小区域闽值法三种方法，对带钢表面缺陷进行检测。本文选取300幅带钢图片进行实验，结果表明这三种方法的漏检率和错判率均在5％以下，且速度至少能达到10毫秒／每帧，满足实时检测系统低漏检率、低错判率和快速检测的要求。其中BP网络检测方法适应性好，可以通过样本学习适应相应的环境变化，并且不但能检测出已知样本的缺陷，而且对未知缺陷样本的检测效果也很好。区域灰度差绝对值检测方法算法简单，运算速度最快，能实现5毫秒／每帧的检测速度。基于背景差分的小区域闽值法除了算法简单，速度快以外，它还能有效地检测出微小的、对比度低的缺陷，并且背景图像的不断更新能使系统适应带钢表面质量的不断变化，使系统能满足不同生产环境的检测需要。通过本论文的研究和探索，使带钢表面监测系统的实用化更前迸一步，为进一步的带钢表面质量在线控制识别奠定了基础。 关键词带钢，图像处理，滤波，缺陷检测 1检测原理 设轧制带钢速度为ν，在钢板的上下表面各安置一套检测装置（图1），在平行于钢板表面且垂直于速度方向处放置一个高强度线光源，光源经过聚焦光学系统照亮钢板表面。根据表面主要缺陷特点可将缺陷分为亮域缺陷（捕捉和
第七章无损检测 无损检测是利用射线、超声、红外、电磁、渗透等方法在不损害被检物（材料，零件，构件等）的前提下，掌握其内部状况的现代检测技术。无损检测包括缺陷检测（无损探戈伤）及材质与热处理质量检测两部分。 7.1.1.目视检测（VT） 目视检测，在国内实施的比较少，但在国际上非常重视的无损检测第一阶段首要方法。按照国际惯例，目视检测要先做，以确认不会影响后面的检验，再接着做四大常规检验。例如BINDT的PCN认证，就有专门的VT1、2、3级考核，更有专门的持证要求。VT常常用于目视检查焊缝，焊缝本身有工艺评定标准，都是可以通过目测和直接测量尺寸来做初步检验，发现咬边等不合格的外观缺陷，就要先打磨或者修整，之后才做其他深入的仪器检测。例如焊接件表面和铸件表面较多VT做的比较多，而锻件就很少，并且其检查标准是基本相符的。 7.1.2.射线照相法（RT） 是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检验方法。 原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影，由于不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线强度也就会产生差异，便可根据暗室处理后的底片各处黑度差来判别缺陷。 总的来说，RT的定性更准确，有可供长期保存的直观图像，总体成本相对较高，而且射线对人体有害，检验速度会较慢。 7.1.3.超声波检测（UT） 原理：通过超声波与试件相互作用，就反射、透射和散射的波进行研 究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 适用于金属、非金属和复合材料等多种试件的无损检测；可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件；而且缺陷定位较准确，对面积型缺陷的检出率较高；灵敏度高，可检测试件内部尺寸很小的缺陷；并且检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。 但其对具有复杂形状或不规则外形的试件进行超声检测有困难；并且缺陷的位置、取向和形状以及材质和晶粒度都对检测结果有一定影响，检测结果也无直接见证记录。
各种常见无损探伤方法简介与比较 三种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。 常用的无损检测方法：超声检测(UT)、磁粉检测(MT)和液体渗透检测(PT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷； f.检测成本低、速度快，设备轻便，对人体及环境无害，使用较方便。 4、超声波检测的局限性
a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 5、超声检测的适用范围 a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。 磁粉检测(MT) 1. 磁粉检测的原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小 2. 磁粉检测的适用性和局限性： a.磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄(如可检测出长0.1mm、宽为微米级的裂纹)，目视难以看出的不连续性。 b.磁粉检测可对原材料、半成品、成品工件和在役的零部件检测，还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进行检测。 c.可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。 d.磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、镁、钛等非磁性材料。对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角小于20°的分层和折叠难以发现。 渗透检测(PT) 1.液体渗透检测的基本原理： 零件表面被施涂含有荧光染料或着色染料的渗透剂后，在毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下(紫外线光或白光)，缺陷处的渗透液痕迹被现实，(黄绿色荧光或鲜艳红色)，从而探测出缺陷的形貌及分布状态。 2.渗透检测的优点： a.可检测各种材料；金属、非金属材料；磁性、非磁性材料；焊接、锻造、轧制等加工方式； b.具有较高的灵敏度(可发现0.1μm宽缺陷) c.显示直观、操作方便、检测费用低。 3.渗透检测的缺点及局限性： a.它只能检出表面开口的缺陷； b.不适于检查多孔性疏松材料制成的工件和表面粗糙的工件； c.渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价。检出结果受操作者的影响也较大。 由于各种检测方法都具有一定的特点，为提高检测结果可靠性，应根据设备材质、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和取向，选择最适当无损检测方法。 任何一种无损检测方法都不是万能的，每种方法都有自己的优点和缺点。应尽可能多用几种检测方法，互相取长补短，以保障承压设备安全运行。
带钢表面缺陷检测系统 （无锡创视新科技有限公司李军） 表面质量是带钢质量的一项重要指标，随着科学技术的不断发展，对带钢表面质量的要求越来越高。在市场的激烈竞争条件下，其质量不仅代表企业的形象，而且还是赢得市场的首要条件。如何有效检测带钢表面缺陷的同时加快检测速度是当前带钢缺陷实时检测技术的一个很重要的课题。传统上，冷轧带钢的表面缺陷检测由检测人员通过人眼目光来完成。但是，这种方法存在着很多不足：（1）检测结果容易受检测人员主观因素影响；（2）这种方法只能用于检测运行速度很慢（在50m/min下）的带钢表面；（3）这种方法很难检测到小的缺陷。然而近年来，微电子技术、计算机技术、自动化技术和光电子技术的飞速发展，人工智能、神经网络理论的深化及实用化，和机器视觉被运用到带钢表面缺陷检测以后，带钢表面缺陷检测终于走向了智能自动化的时代。 一、带钢表面缺陷的分类 带钢表面缺陷往往具有多样性、复杂性的特点。不同生产线产生的表面缺陷往往会有不同的特点，同一生产线在不同工艺参数，或工艺参数相同而生产条件不同情况下产生的表面缺陷也有区别。由于带钢表面缺陷的种类太多，为研究方便，本文特提供带钢表面常见的几种缺陷。 1、压入氧化铁 “压入氧化铁”的典型形状见下图 特征：一般粘附在钢板表面，分布于板面局部和全部。外观呈现不规则形状。 成因：轧制节奏快，轧辊材质性能差等原因造成的轧辊表面氧化膜脱落。 2、结疤 “结疤”的典型形状见下图 特征：呈现叶状、羽状、条状、鱼鳞状、舌端状等形状。 成因：铸锭条件不佳或飞溅造成的表面缺陷和皮下气泡等。 3、擦伤 “擦伤”的典型形状见下图 特征：沿轧制方向呈现深浅不一的擦痕。 成因：辊道表面粗糙、磨损、变形或不转动，使钢板与辊道相擦。 4、辊印 “辊印”的典型形状见下图 特征：具有一定间距的凹凸缺陷。 成因：轧辊表面粘有异物压入带钢表面、轧辊材质不佳造成粘辊、带钢焊缝过高而轧制中抬辊不及时引起粘辊造成的。 5、边裂 “边裂”的典型形状见下图 特征：钢板边缘沿长度方向的一侧或两侧出现破裂，严重者呈现锯齿状。 成因：轧辊调整不好或辊型与版型配合不好，使钢带边部延伸不均。 6、划痕 “划痕”的典型形状见下图

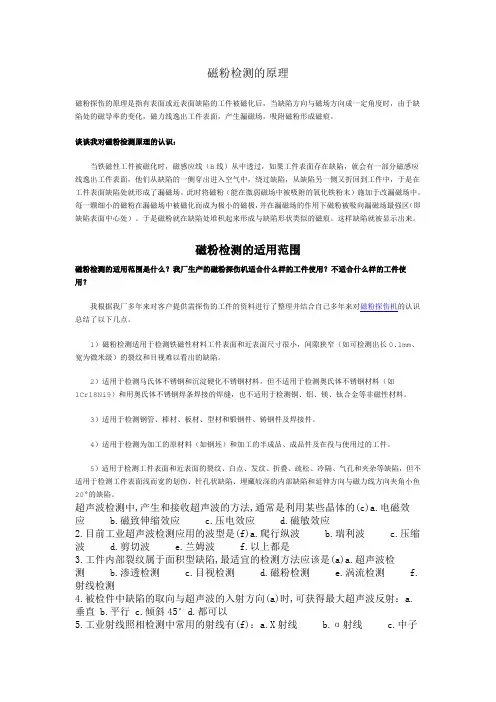

无损检测综合试题 选择题(选择一个正确答案) 1.超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的(c ) a.电磁效应 b.磁致伸缩效应 c.压电效应 d.磁敏效应 2.目前工业超声波检测应用的波型是(f ) a.爬行纵波 b.瑞利波 c.压缩波 d.剪切波 e.兰姆波 f.以上都是 3.工件内部裂纹属于面积型缺陷,最适宜的检测方法应该是(a ) a.超声波检测 b.渗透检测 c.目视检测 d.磁粉检测 e.涡流检测 f.射线检测 4.被检件中缺陷的取向与超声波的入射方向(a )时,可获得最大超声波反射： a.垂直 b.平行 c.倾斜45° d.都可以 5.工业射线照相检测中常用的射线有(f )： a.X射线 b.α射线 c.中子射线 d.γ射线 e.β射线 f.a和d 6.射线检测法适用于检验的缺陷是(e ) a.锻钢件中的折叠 b.铸件金属中的气孔 c.金属板材中的分层 d.金属焊缝中的夹渣 e. b和d 7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为(c )： a.5年 b.1年 c.16年 d.21年 8.X射线照相检测工艺参数主要是(e )： a.焦距 b.管电压 c.管电流 d.曝光时间 e.以上都是 9.X射线照相的主要目的是（c ）： a.检验晶粒度； b.检验表面质量； c.检验内部质量； d.以上全是 10.工件中缺陷的取向与X射线入射方向(b )时,在底片上能获得最清晰的缺陷影 像：a.垂直 b.平行 c.倾斜45°d.都可以 11.渗透检测法适用于检验的缺陷是(a )： a.表面开口缺陷 b.近表面缺陷 c.内部缺陷 d.以上都对 12.渗透检测法可以发现下述哪种缺陷?(c ) a.锻件中的残余缩孔 b.钢板中的分层 c.齿轮的磨削裂纹 d.锻钢件中的夹杂物 13.着色渗透探伤能发现的缺陷是(a )： a.表面开口缺陷 b.近表面缺陷 c.内部未焊透
无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。但在实际应用中比较常见的有以下几种： 常规无损检测方法有： ●超声检测 Ultrasonic Testing（缩写 UT）； ●射线检测 Radiographic Testing（缩写 RT）； ●磁粉检测 Magnetic particle Testing（缩写 MT）； ●渗透检验 Penetrant Testing （缩写 PT）； ●涡流检测Eddy current Testing（缩写 ET）； 非常规无损检测技术有： ●声发射Acoustic Emission（缩写 AE）； ●泄漏检测Leak Testing（缩写 UT）； ●光全息照相Optical Holography； ●红外热成象Infrared Thermography； ●微波检测 Microwave Testing X光射线探伤、超声波探伤对内部探伤适用,不适用表面探伤.磁粉探伤主要探表层深度3mm内缺陷.渗透探伤.着色探伤主要探工件表面缺陷(对不锈钢探伤比较适用). 常见的无损探伤方法 常见的无损探伤方法 VT－Visual Testing目测 RT－Radiographic Testing射线检测 UT－Ultrasonic Testing超声检测 PT－（Dye） Penetrant Testing渗透检测 MT－Magnetic particle Testing磁粉检测 ST－Spectrum Testing光谱测试 ET－Eddy Current Testing涡流检测 HT－Hardness Testing硬度检测 -Hydrostatic Testing 水压试验 MPT－Mechanical performance test机械性能 WT－Wall thickness Testing测厚 DT－Diameter Testing管径测试 MST－Metallographic inspection金相检验 ORT－Out of roundness testing不圆度检查 MMT－磁记忆

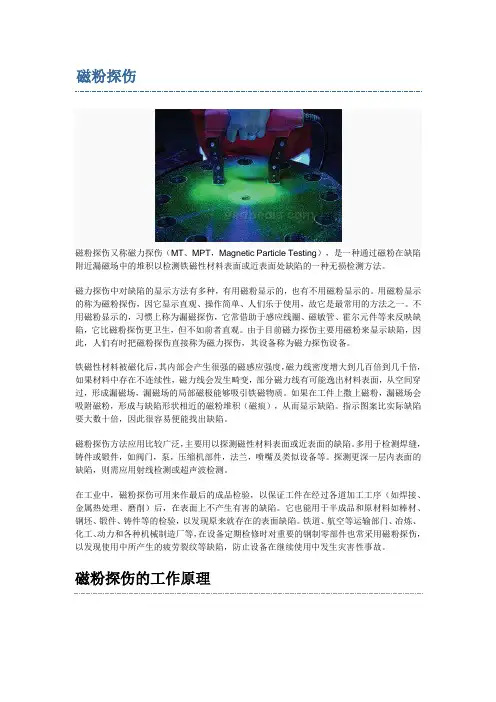

无损探伤原理、无损检测原理、常用方法、相关问题 什么是无损探伤？ 答：无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 二、常用的探伤方法有哪些？ 答：常用的无损探伤方法有：X光射线探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤、γ射线探伤、萤光探伤、着色探伤等方法。 三、试述磁粉探伤的原理？ 答：它的基本原理是：当工件磁化时，若工件表面有缺陷存在，由于缺陷处的磁阻增大而产生漏磁，形成局部磁场，磁粉便在此处显示缺陷的形状和位置，从而判断缺陷的存在。 四、试述磁粉探伤的种类？ 1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。 2、按采用磁化电流的不同可分为：直流磁化法、半波直流磁化法、和交流磁化法。 3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。 五、磁粉探伤的缺陷有哪些？ 答：磁粉探伤设备简单、操作容易、检验迅速、具有较高的探伤灵敏度，可用来发现铁磁材料镍、钴及其合金、碳素钢及某些合金钢的表面或近表面的缺陷；它适于薄壁件或焊缝表面裂纹的检验，也能显露出一定深度和大小的未焊透缺陷；但难于发现气孔、夹碴及隐藏在焊缝深处的缺陷。 六、缺陷磁痕可分为几类？ 答：1、各种工艺性质缺陷的磁痕； 2、材料夹渣带来的发纹磁痕； 3、夹渣、气孔带来的点状磁痕。 七、试述产生漏磁的原因？ 答：由于铁磁性材料的磁率远大于非铁磁材料的导磁率，根据工件被磁化后的磁通密度B ＝μH来分析，在工件的单位面积上穿过B根磁线，而在缺陷区域的单位面积上不能容许B 根磁力线通过，就迫使一部分磁力线挤到缺陷下面的材料里，其它磁力线不得不被迫逸出工件表面以外出形成漏磁，磁粉将被这样所引起的漏磁所吸引。 八、试述产生漏磁的影响因素？ 答：1、缺陷的磁导率：缺陷的磁导率越小、则漏磁越强。 2、磁化磁场强度（磁化力）大小：磁化力越大、漏磁越强。 3、被检工件的形状和尺寸、缺陷的形状大小、埋藏深度等：当其他条件相同时，埋藏在表面下深度相同的气孔产生的漏磁要比横向裂纹所产生的漏磁要小。 九、某些零件在磁粉探伤后为什么要退磁？ 答：某些转动部件的剩磁将会吸引铁屑而使部件在转动中产生摩擦损坏，如轴类轴承等。某
带钢表面缺陷检测方法研究 学号：1110121096 班级：11材控2班姓名：倪明 摘要：表面质量的好坏是带钢的一项重要指标，随着科学技术的不断发展，后续加工工业对带钢的表面质量要求越来越高。如何检测出带钢表面缺陷并加以控制，引起带钢生产企业的高度关注。本文通过对带钢表面的缺陷检测的重要性分析，讲述了国内外带钢表面缺陷检测的发展现状，并比较分析了几种检测方法，最终得出本研究的意义。由于带钢表面缺陷种类繁多，建议下一步研究工作重点放在缺陷种类识别与分类部分，以满足带钢表面缺陷的无遗漏检测。 关键词: 带钢表面缺陷缺陷检测 1.1带钢表面缺陷检测的重要性 随着生活水平的提高和生产力的发展，人们对产品质量提出了更高的要求，带钢作为机械、航天、电子等行业的原材料，用户对其表面质量的要求更加严格。影响带钢表面质量的主要因素是带钢在制造过程中由于原材料、轧制设备和加工工艺等多方面的原因，导致其表面出现的擦伤、结疤、划痕、粘结、辊印、针眼、孔洞、表面分层、麻点等不同类型的缺陷。这些缺陷不仅影响产品的外观，更严重的是降低了产品的抗腐蚀性、耐磨性和疲劳强度等性能。原料钢卷的表面缺陷是造成深加工产品废次品的主要原因。由于部分质量缺陷在出厂前不能有效地被检测出来，而在用户使用过程中被发现，造成用户索赔，不仅给企业带来巨大的经济损失，还严重影响了产品的市场形象，降低了用户对产品的信任度。因此，必须加强对带钢表面缺陷的检测和控制，这对于剔除废品、减少原料浪费、提高成材率、改善工人劳动条件都有重要意义。而如何在生产过程中检测出带钢的表面缺陷，从而控制和提高带钢产品的质量，一直是钢铁生产企业非常关注的问题。 1.2 国内外带钢表面缺陷检测方法与装置研究现状 目前带钢表面缺陷检测装置主要分为采用传统检测方法的检测装置、采用自动检测方法的检测装置和采用计算机视觉检测方法的检测装置。 1.2.1传统检测方法 非自动化的传统表面缺陷检测方法可以分为人工目视检测方法和频闪光检测法两种。05年代至06年代，冷轧带钢表面缺陷检测主要采用人工目视检测，检测者凭借肉眼观察缺陷。由于带钢轧制速度很快，人眼无法可靠的捕获缺陷信息。同时，某些高质量的带钢要求其表面缺陷小于0.5mm×0.5mm，这种微小缺陷人的视觉很难发觉，从而产生大量的漏检和误检。人工检测需要在高温、噪音、粉尘、振动的恶劣环境下进行，对人的身体和心理造成极大伤
前言 船舶制造业自20世纪初开始研究焊接应用技术，并于1920年以英国船厂首次采用焊接技术建造远洋船为标志，焊接技术逐渐在船厂得到推广应用，并迅速取代铆接技术。由于焊接过程中各种参数的影响，焊缝中有时候不可避免地会出现裂纹、气孔、央渣、未熔合和未焊透等缺陷。为了保证焊接构件的产品质量，必须对其中的焊缝进行有效的检测和评价，尤其是在船舶压力管道、分段大接缝、外板及水密与强力接点等部位进行质量检测是十分必要的。 众所周知，船舶结构件发生焊接裂纹对结构强度和航行安全危害极大，特别是一些隐性裂纹不易发现，一旦船舶出厂，这些隐性裂纹后患无穷。因此，船舶在建造焊接过程中产生的裂纹一经发现，就必须立即查明原因并采取果断的措施彻底根除。焊接质量的检验方法，一般分无损检验和破坏检验两大类，采用何种方法，主要根据产品的技术要求和有关规范的规定。 无损探伤分渗透检验、磁粉探伤、超声波探伤和射线照相探伤。破坏检验方法是用机械方法在焊接接头(或焊缝)上截取一部分金属，加工成规定的形状和尺寸，然后在专门的设备和仪器上进行破坏试验。依据试验结果，可以了解焊接接头性能及内部缺陷情况，判断焊接工艺正确与否。经检验，船体结构焊缝超过质量允许限值时，应首先查明产生缺陷的原因，确定缺陷在工件上的部位。在确认允许修补时，再按规定对焊缝进行修补。
一、船舶焊接缺陷及无损探伤技术简介 1、船舶焊接中的常见缺陷分析 船舶焊接是保证船舶密性和强度的关键，是保证船舶质量的关键，是保证船舶安全航行和作业的重要条件。如果焊接存在着缺陷，就有可能造成结构断裂、渗漏，甚至引起船舶沉没。因此，在船舶建造中焊接质量是重点验收工作之一，规范也明确规定，焊缝必须进行外观检查，外板对接焊缝必须进行内部检查。船体焊缝内部检查，可采用射线探伤与超声探伤等办法。射线探伤能直接判断船体焊缝中存在的缺陷的种类、大小、部位及分布情况，直观可靠，重复性好，容易保存，当前船厂普遍采用X射线探伤来进行船体焊缝的内部质量检查。船舶焊接缺陷种类很多，按其位置不同，可分为外部缺陷和内部缺陷。常见缺陷有气孔、央渣、焊接裂纹、未焊透、未熔合、焊缝外形尺寸和形状不符合要求、咬边、焊瘤、弧坑等． 2、焊接缺陷分类 (1)气孔 气孔是指在焊接时，熔池中的气泡在凝固时未能逸出而形成的空穴。产生气孔的。 主要原因有：坡口边缘不清洁，有水份、油污和锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。由于气孔的存在，使焊缝的有效截面减小，过大的气孔会降低焊缝的强度，破坏焊缝金属的致密性。 预防产生气孔的办法是：选择合适的焊接电流和焊接速度，认真清理坡口边缘水份、油污和锈迹。严格按规定保管、清理和焙烘焊接材料。 (2)夹渣 夹渣就是残留在焊缝中的熔渣。夹渣也会降低焊缝的强度和致密性。 产生夹渣的原因主要是：焊缝边缘有氧割或碳弧气刨残留的熔渣；坡口角度或焊接电流太小，或焊接速度过快。在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。 防止产生夹渣的措施是：正确选取坡口尺寸，认真清理坡口边缘，选用合适的焊接电流和焊接速度，运条摆动要适当。 (3)咬边 焊缝边缘留下的凹陷，称为咬边。
无损检测常见的焊接缺陷 A外部缺陷 一、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。 2、原因分析
焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于3㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。 3、防治措施 ⑴加强焊工焊接责任心，提高焊接时的注意力； ⑵采取正确的焊条（枪）角度； ⑶熟悉现场焊接位置，提前制定必要焊接施工措施。 4、治理措施
表面缺陷无损检测方法的比较方法 项目 磁粉检测（MT） 漏磁检测（MLF） 渗透检测（PT） 涡流检测（ET） 方法原理 磁力作用 磁力作用 毛细渗透作用 电磁感应作用 能检出的缺陷 表面和近表面缺陷 表面和近表面缺陷 表面开口缺陷 表面及表层缺陷 缺陷部位的显示形式 漏磁场吸附磁粉形成磁痕 漏磁场大小分布 渗透液的渗出
检测线圈输出电压和相位发生变化 显示信息的器材 磁粉 计算机显示屏 渗透液、显像剂 记录仪、示波器或电压表 适用的材料 铁磁性材料 铁磁性材料 非多孔性材料 导电材料 主要检测对象 铸钢件、锻钢件、压延件、管材、棒材、型材、焊接件、机加工件在役使用的上述工件检测铸钢件、锻钢件、压延件、管材、棒材、型材、焊接件、机加工件在役使用的上述工件检测任何非多孔性材料、工件及在役使用过的上述工件检测 管材、线材和工件检测；材料状态检验和分选；镀层、涂层厚度测量 主要检测缺陷 裂纹、发纹、白点、折叠、夹渣物、冷隔 裂纹、发纹、白点、折叠、夹渣物、冷隔 裂纹、白点、疏松、针孔、夹渣物
裂纹、材质变化、厚度变化缺陷显示 直观 直观 直观 不直观 缺陷性质判断 能大致确定 能大致确定 能基本确定 难以判断 灵敏度 高 高 高 较低 检测速度 较快 快 慢
很快 污染 较轻 无污染 较重 无污染 相对优点 可检测出铁磁性材料表面和近表面（开口和不开口）的缺陷。 能直接的观察出缺陷的位置、形状、大小和严重程度。 具有较高的检测灵敏度，可检测微米级宽度的缺陷。 单个工件的检测速度快、工艺简单，成本低、污染轻。 综合使用各种磁化方法，几乎不受工件大小和几何形状的影响。 检测缺陷重复性好。 可检测受腐蚀的在役情况。 a) 易于实现自动化 b) 较高的检测可靠性 c) 可以实现缺陷的初步量化 d) 在管道的检查中，在厚度高达30mm的壁厚范围內，可同时检测內外壁缺陷 e) 高效、无污染,可以获得很高的检测效率. 可检测出任何非松孔性材料表面开口性缺陷。 能直接的观察出缺陷的位置、形状、大小和严重程度。 具有较高的灵敏度。 着色检测时不用设备，可以不用水电，特别适用于现场检验。 检测不受工件几何形状和缺陷方向的影响。 对针孔和疏松缺陷的检测灵敏度较高。 非接触法检测，适用于对管件、棒材和丝材进行自动化检测，速度快。 可用检测材料导电率代替硬度检测。了解材料的热处理状态和进行材料分选。污染很小。 相对局限性
带钢表面缺陷检测方法研究 学号：班级：姓名： 摘要：表面质量的好坏是带钢的一项重要指标，随着科学技术的不断发展，后续加工工业对带钢的表面质量要求越来越高。如何检测出带钢表面缺陷并加以控制，引起带钢生产企业的高度关注。本文通过对带钢表面的缺陷检测的重要性分析，讲述了国内外带钢表面缺陷检测的发展现状，并比较分析了几种检测方法，最终得出本研究的意义。由于带钢表面缺陷种类繁多，建议下一步研究工作重点放在缺陷种类识别与分类部分，以满足带钢表面缺陷的无遗漏检测。 关键词: 带钢表面缺陷缺陷检测 1.1带钢表面缺陷检测的重要性 随着生活水平的提高和生产力的发展，人们对产品质量提出了更高的要求，带钢作为机械、航天、电子等行业的原材料，用户对其表面质量的要求更加严格。影响带钢表面质量的主要因素是带钢在制造过程中由于原材料、轧制设备和加工工艺等多方面的原因，导致其表面出现的擦伤、结疤、划痕、粘结、辊印、针眼、孔洞、表面分层、麻点等不同类型的缺陷。这些缺陷不仅影响产品的外观，更严重的是降低了产品的抗腐蚀性、耐磨性和疲劳强度等性能。原料钢卷的表面缺陷是造成深加工产品废次品的主要原因。由于部分质量缺陷在出厂前不能有效地被检测出来，而在用户使用过程中被发现，造成用户索赔，不仅给企业带来巨大的经济损失，还严重影响了产品的市场形象，降低了用户对产品的信任度。因此，必须加强对带钢表面缺陷的检测和控制，这对于剔除废品、减少原料浪费、提高成材率、改善工人劳动条件都有重要意义。而如何在生产过程中检测出带钢的表面缺陷，从而控制和提高带钢产品的质量，一直是钢铁生产企业非常关注的问题。 1.2 国内外带钢表面缺陷检测方法与装置研究现状 目前带钢表面缺陷检测装置主要分为采用传统检测方法的检测装置、采用自动检测方法的检测装置和采用计算机视觉检测方法的检测装置。 1.2.1传统检测方法 非自动化的传统表面缺陷检测方法可以分为人工目视检测方法和频闪光检测法两种。05年代至06年代，冷轧带钢表面缺陷检测主要采用人工目视检测，检测者凭借肉眼观察缺陷。由于带钢轧制速度很快，人眼无法可靠的捕获缺陷信息。同时，某些高质量的带钢要求其表面缺陷小于0.5mm×0.5mm，这种微小缺陷人的视觉很难发觉，从而产生大量的漏检和误检。人工检测需要在高温、噪音、粉尘、振动的恶劣环境下进行，对人的身体和心理造成极大伤
五大常规探伤方法概述 五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。 1、射线探伤方法 射线探伤是利用射线的穿透性和直线性来探伤的方法。这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。 2、超声波探伤方法 人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。频率低于20 Hz的称为次声波，高于20 kHz的称为超声波。工业上常用数兆赫兹超声波来探伤。超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。根据超声波在介质中传播的速度（常称声速）和传播的时间，就可知道缺陷的位置。当缺陷越大，反射面则越大，其反射的能量也就越大，故可根据反射能量的大小来查知各缺陷（当量）的大小。常用的探伤波
一普通涡流检测 1原理 涡流检测是以电磁感应为基础，通过测定被检工件内感生涡流的变化来无损地评定导电材料及其工件的某些性能，或发现其缺陷的无损检测方法。当载有交变电流的试验线圈靠近导体试件时，由于线圈产生的交变磁场的作用感应出涡流，涡流的大小，相位及流动形式受到试件性能和有无缺陷的影响，而涡流产生的反作用又使线圈阻抗发生变化，因此，通过测定线圈阻抗的变化，就可以推断被检试件性能的变化及有无缺陷的结论。 2发展 1涡流现象的发现己经有近二百年的历史。奥斯特(Oersted、安培(Ampere ) , 法拉弟(Faraday、麦克斯韦(Maxwell)等世界著名科学家通过研究电磁作用实 验，发现了电磁感应原理，建立了系统严密的电磁场理论，为涡流无损检测奠定 了理论基础[l]。1879年，体斯(Hughes)首先将涡流检测应用于实际一一判断不 同的金属和合金，进行材质分选。自1925年起，在美国有不少电磁感应和涡流检测仪获得专利权，其中，Karnz直接用涡流检测技术来测量管壁厚度;Farraw首次 设计成功用于钢管探伤的涡流检测仪器。但这些仪器都比较简单，通常采用60Hz , 110V的交流电路，使用常规仪表(如电压计、安培计、瓦特计等)，所以其工作 灵敏度较低、重复性较差。二战期间，多个工业部门的快速发展促进了涡流检测 仪器的进步。涡流检测仪器的信号发生器、放大器、显示和电源装置等部件的性 能得到了很大改进，问世了一大批各种形式的涡流探伤仪器和钢铁材料分选装置，较多地应用于航空及军工企业部门。当时尚未从理论和设备研制中找到抑制干扰 因素的有效方法，所以，在以后很长一段时间内涡流检测技术发展缓慢。 直到1950年以后，以德国科学家福斯特(Foster)博士为代表提出了利用阻
