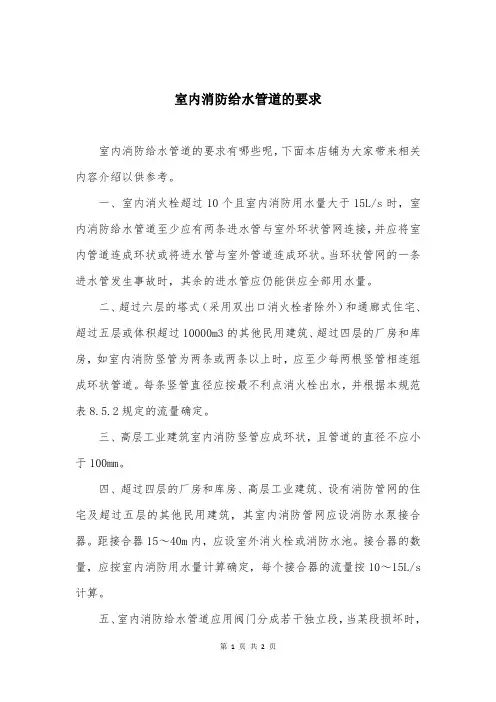

建筑物室内消防给水管道的布置规定
【学员问题】建筑物室内消防给水管道的布置规定？
【解答】1、室内消火栓超过10、个且室外消防用水量大于15L/s、时，其消防给水管道应连成环状，且至少应有2条进水管与室外管网或消防水泵连接。当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量；
2、高层厂房（仓库）应设置独立的消防给水系统。室内消防竖管应连成环状；
3、室内消防竖管直径不应小于DN100；
4、室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置；当合用消防泵时，供水管路应在报警阀前分开设置；
5、高层厂房（仓库）、设置室内消火栓且层数超过4、层的厂房（仓库）、设置室内消火栓且层数超过5、层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15～40m.
消防水泵接合器的数量应按室内消防用水量计算确定。每个消防水泵接合器的流量宜按10～15L/s、计算；
6、室内消防给水管道应采用阀门分成若干独立段。对于单层厂房（仓库）和公共建筑，检修停止使用的消火栓不应超过5、个。对于多层民用建筑和其它厂房（仓库），室内消
SGBZ-0508室内消防管道及设备安装 施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 1、范围 本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及 设 备安装工程。 2、施工准备 2.1 材料要求 2.1.1 消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌 均匀，无 锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不冷等现象。 2.1.2 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有 弯曲、锈 蚀、重皮及凹凸不平等现象。 2.1.3 消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主 要组件的 规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有 产品出厂合格证。 2.1.4 喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无 破碎和松 动，易熔片无脱落和松动。有产品出厂合格证。 2.1.5 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀， 划伤，箱 门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严 密，密封填料完好，有产品出厂合格证。 2.2 主要机具： 2.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。 2.2.2 套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊 等工具。 2.3 作业条件： 主体结构已验收，现场已清理干净。 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线 2.3.4 安装管道所需要的操作架应由专业人员搭设完毕。 2.3.5 检查管道支架、预留孔洞的位置、尺寸是否正确。 2.3.6 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的 标高。封 2.3. 1 2.3.
消火栓布置间距 一、室外消火栓应沿道路设置，道路宽度超过60ｍ时，宜在道路两边设置消火栓，并宜靠近十字路口； 二、甲、乙、丙类液体储罐区和液化石油气罐罐区的消火栓，应设在防火堤外。但距罐壁15ｍ范围内的消火栓，不应计算在该罐可使用的数量内。消火栓距路边不应超过2ｍ，距房屋外墙不宜小于5ｍ； 三、室外消火栓的间距不应超过120ｍ； 四、室外消火栓的保护半径不应超过150ｍ；在市政消火栓保护半径150ｍ以内，如消防用水量不超过15L/S时，可不设室外消火栓； 五、室外消火栓的数量应按室外消防用水量计算决定，每个室外消火栓的用水量应按10～15L/S计算； 六、室外地上式消火栓应有一个直径为150ｍｍ或100ｍｍ和两个直径为65ｍｍ的栓口； 七、室外地下式消火栓应有直径为100ｍｍ和65ｍｍ的栓口各一个，并有明显的标志。 第8.6.2条室内消火栓应符合下列要求： 一、设有消防给水的建筑物，其各层（无可燃物的设备层除外）均应设置消火栓； 二、室内消火栓的布置，应保证有两支水枪的充实水柱同时到达室内任何部位。建筑高度小于或等于24ｍ时，且体积小于或等于5000m3的库房，可采用1支水枪充实水柱到达室内任何部位。
水枪的充实水柱长度应由计算确定，一般不应小于7ｍ，但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内，不应小于10ｍ；高层工业建筑、高架库房内，水枪的充实水柱不应小于13ｍ水柱； 三、室内消火栓栓口处的静水压力应不超过80ｍ水柱，如超过80ｍ水柱时，应采用分区给水系统。消火栓栓口处的出水压力超过５０ｍ水柱时，应有减压设施； 四、消防电梯前室应设室内消火栓； 五、室内消火栓应设在明显易于取用地点。栓口离地面高度为1.1ｍ，其出水方向宜向下或与设置消火栓的墙面成90°角； 六、冷库的室内消火栓应设在常温穿堂或楼梯间内； 七、室内消火栓的间距应由计算确定。高层工业建筑，高架库房，甲、乙类厂房，室内消火栓的间距不应超过30ｍ；其他单层和多层建筑室内消火栓的间距不应超过50ｍ。同一建筑物内应采用统一规格的消火栓、水枪和水带。每根水带的长度不应超过25ｍ； 八、设有室内消火栓的建筑，如为平屋顶时，宜在平屋顶上设置试验和检查用的消火栓； 九、高层工业建筑和水箱不能满足最不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施。 注：设有空气调节系统的旅馆、办公楼，以及超过1500个座位的剧院、会堂，其闷顶内安装有面灯部位的马道处，宜增设消防水喉设备。 参照新建规GB50016-2019室外消火栓还要加上“工艺装置区内的消火栓 应设置在工艺装置的周围，其间距不宜大于60.0m。当工艺装置区宽度大于
消火栓系统技术交底 交底人：被交底人： 一、操作工艺 1、工艺流程 安装准备—干管安装—报警阀安装—立管安装—消火栓及支管安装—水流指示器、水泵接合器安装—管道试压—管道冲洗—系统综合试压及冲洗—报警阀配件、消火栓配件安装—系统通水试验 2、安装准备 1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。 2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办好洽商手续。 3）检查预埋和预留洞是否准确。 4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。 5）要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。3、干管安装 1）喷洒管道一般要求使用镀锌钢管。 2）管道连接紧固法兰时，检查法兰端面是否干净。采用3~5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次紧固。法兰接口应安装在易拆装的位置。
3）消火栓系统干管安装应根据设计要求使用管材。 4、报警阀安装 应设在明显、易于操作的位置，距地高度宜为1.2m。报警阀处地面应有排水措施，环境温度不应低于5℃，报警阀组装应符合产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。 5、消防喷洒和消火栓立管安装 立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。 6、消防喷洒分层干管安装 1）管道的分支预留口在吊装前应先预制好，丝接或卡箍连接的用三通定位预留口。 2）吊顶内的管道安装与通风道的位置要协调好。 3）喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头。 4）喷洒分支水流指示器后不得连接其他用水设施，每路分支均应设置泄压装置。 7、消火栓及支管安装 1）消火栓箱体应符合设计要求，产品均应有消防部门的制造许可证及合格证方可使用。 2）消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门
室内消火栓系统、管道安装工艺标准 （QB-CNCEC J050103-2004） 1 适用范围 本工艺标准适用于一般工业建筑及民用建筑室内消火栓系统管道的安装工程。 2 施工准备 2.1 原材料要求 2.1.1 消火栓系统管材应根据设计要求选用，一般采用镀锌钢管、镀锌无缝钢管、焊接钢管、无缝钢管、铸铁管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证及市场准入证。 2.1.3 防腐材料：沥青、汽油、沥青漆、防腐漆、银粉漆、玻璃丝布、22号镀锌铁丝等。 2.1.4 其它材料：聚四氟乙烯生料带、铅油、麻丝、机油、电焊条、型钢、圆钢、螺栓、螺母、氧气、乙炔、锯条、破布（干净）。 2.2 作业人员要求 主要工作人员：水暖工、电焊工、气焊工，特殊工种要求持证上岗。 2.3 主要施工机具 2.3.1套丝机、无齿锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械。 2.3.2套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。2.4 外部环境作业条件： 2.4.1土建主体工程完成，配合土建进行了消防管道的孔洞预留，铁件、套管预埋完毕。 2.4.2施工图纸及有关技术文件应齐全，已有设计单位、施工单位、建设单位、消防部门进行会审认可。 2.4.3 施工人员经过专业培训考试合格，施工队伍有资格证书，经审核认定。 2.4.4 现场水、电满足连续施工要求，系统设备材料能保证正常施工。 3 操作工艺 3.1 工艺流程： →→→→→ →→→ 3.2 操作细则 3.2.1 安装准备： 3.2.1.1认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决。 3.2.1.2检查预留及预埋是否正确，临时剔凿应与设计、土建协调好。 3.2.1.3 检查设备材料是否符合设计要求和质量标准。 3.2.1.4 安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
室内消防管道施工方案 (1)工艺流程 安装准备→干管安装→立管安装→消火栓及支管安装→消防水泵、高位水箱、水泵接合器安装→管道试压→管道冲洗→节流装置安装→消火栓箱配件→系统通水调试。 (2)自动喷洒管道安装工艺流程 安装准备→干管安装→报警阀安装→立管安装→喷洒干支管、消火栓及支管安装→水流指示器、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装→系统综合试压及冲洗→节流装置安装→报警珐配件、消火栓配件、喷洒头安装→系统通水调试。 (3)材料要求 消防管道根据设计要求选用，采用内外壁热浸镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏扣、方扣、丝扣不全、角度不准等现象。消防喷洒系统的报警阀、作用阀、控制阀、水流指示器、水泵结合器等主要组件的规格型号符合设计要求。消火栓箱体的规格类型必须符合设计要求，箱体方正，箱内配件齐全。施工使用
的的消防有产品均有出厂合格证，且已在消防局备案。 (4)施工方法 1)消防喷洒干支管及设施安装 喷洒管道要求干管直径80mm以上采用沟槽式连接，直径小于等于80mm采用螺纹连接(安装方法详见镀锌钢管螺纹连接)。采用沟槽式连接时，先用专用的滚压开槽工具在管端加工管道沟槽，沟槽的尺寸应符合标准。 检查管端:管道末端至开槽的外部，必须无刻痕，凸起，或滚轮印记保证防漏密封。 安装垫圈:把垫圈放在管端上，保证垫圈凸缘不外伸管端。 连接管端和应用外壳:把管端集合在一起，在槽之间对准垫圈中心，垫圈部分不应延伸到任何一个槽中，然后，用一个螺母和拆下的螺栓，在垫圈上变动外壳，并进入两管道的槽口中。 上紧螺母:轮流地上紧螺母，使外壳斜面相接触，安全地上紧，保证一个刚性的接合。
给排水管道高程测量计算方式 一、主管、主井： 1、原地面高程：施工图纸上有，没有的由施工员提供。 2、基底高程：管内底标高-垫层-管壁厚。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。回填深度：填筑顶面标高-基底高程。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。回填深度：填筑顶面标高-基底高程。 二、支管、支井： 1、原地面高程：由施工员提供。
2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。管内底标高-垫层-管壁厚=基底高程。检查井基底=设计给的井底标高-垫层-底板。 3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。 4、管道基础：看设计图纸要求的是多少度的基础。比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。 5、管道铺设就抄管内底标高，图纸上有。 6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。以上至结构层下填素土，做一次回填资料。如都是填砂砾石，就做一次回填就好。填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。 7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度（若支井在道路外面，不存在结构层就不需要减结构层厚度）。回填深度：填筑顶面标高-基底高程。 感谢您的支持与配合，我们会努力把内容做得更好！
8.4.2 室内消防给水管道的布置应符合下列规定： 1 室内消火栓超过10 个且室外消防用水量大于15L/s 时，其消防给水管道应连成环状，且至少应有2条进水管与室外管网或消防水泵连接。当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量； 2 高层厂房（仓库）应设置独立的消防给水系统。室内消防竖管应连成环状； 3 室内消防竖管直径不应小于DN100； 请注意第三条!别的我就不想多话了 从条文解释的内容来看，政委说的有道理。如果“3 室内消防竖管直径不应小于DN100”适合所有建筑，那么在8.3.1条第5款中：“消防竖管的直径不应小于DN65。”就是多余的规定。这一点也就容易造成设计、审图、消防审核诸部门理解不一致而造成矛盾。假设：一住宅，设计消防竖管为DN80，设计认为符合8.3.1条规定，而审图及消防审核部门可能会提出不符合8.4.2条第3款的规定。 看规范条文解释说明,竖管要用DN100是征对高层厂房与仓库而言,个人认为第三条是第二条的补充, 消防竖管流量经计算而定,在满足规范要求流量不宜大于2.5m/s情况下,dn80足可满足建规常规要求竖管流量为10L/S的建筑.如果只要求竖管流量10l/s,那就是竖管上三个以上消火栓也可以只用DN80管.如高层建筑消防竖管就算有10个消防栓,我们也不会同时使用10个最多也是考虑三个的使用流量15L/S,与消防竖管的消火栓个数并没有太多关系.正如喷淋流量与大面积的喷头个数没有关系一样.至于有人说大了流量满足得多更安全,那我们还有没有必要照规范条件下经济合理去设计?明明100mm设计够大,你定要加大安全系数给一个150mm 或200mm管,还可以美其名曰说是安全保证.那就不是我们设计人员的基本出发点,安全可靠前题下做到经济合理. 计算管径，按消防流量不宜大于2.5m/s根据规范要求的竖管最小流量为10l/s或15l/s去计算。 当竖管流量为10L/S时,采用DN80管流速为2.0145m/s 采用dn100管流速为1.15m/s 当竖管流量为15L/S时，采用DN80管流速为3.02mM/S 采用dn100管流速为1.7m/s 所以当竖管流量为10L/S时可采用DN80管，当竖管流量为15L/S时才采用DN100管 GB50016-2006建筑设计防火规范的8.4.2第3款规定”室内消防竖管直径不应小于DN100”怎么理解我们在拿到规范后就做过讨论.比较一致的看法是: 1.第3款是独立的条款,不是对第2款高层厂房的解释; 2.规范8.4.2条条文与它的条文说明不是一一对应条文说明8.4.2.2是对应条文8.4.2.3,而条文说明8.4.2.3是对应条文8.4.2.2; 3.高层厂房等室内消防竖管直径不应小于DN100; 4.那多层建筑按条文说明8.4.2.2, 当竖管担负两只消火栓,q=10L/S,三只消火栓,q=15L/S时,竖管直径不应小于DN100; 5.当竖管担负一只消火栓,q=5L/S,此时该管就应称之为支管,故采用DN65管道; 6.有的同仁提到规范的8.3.1条第5款,消防竖管直径不应小于DN65,当然超过7层的多层住
室内消防、给、排水管道安装施工方案 一、工程概况 二、施工准备 材料要求 1、所用材料的规格、型号、种类均应符合设计要求，并具用合格证、检测报告、卫生达标检测报告、消 防准用证； 2、阀门的规格、型号应符合设计要求，阀体规矩、表面光洁、无裂纹，开关灵活，关闭严密，无渗漏， 手柄完整无缺，并具有出厂合格证； 3、消防所用材料应具有消防部门所出具的检测报告，准用证； 作业要求 1、地下管道的铺设必须在回填土夯实或挖到管底标高，时进行；管道穿墙处应预留洞口加设钢套管，其 尺寸、规格应符合设计要求； 2、楼层管道安装在墙面抹灰施工完毕后进行； 三、安装操作工艺 1、给水管道安装 工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐保温 ①给水管采用PPR管材，连接方式为热熔焊接； ②安装前认真熟悉图纸； ③安装时从总进口入手操作，总进口端加好丝堵以备试压，安装时尺寸一定要量准，尺寸确定后用专 用工具截管件，然后用热熔器进行焊接； ④焊接前先将管道进行编号，依次进行焊接； ⑤在地埋管道做完后，通知监理进行隐蔽验收、打压试验；在打压合格后方可进行下道工序； ⑥立管安装时，先进行吊线，确定管卡位置，平管接口位置，立管尺寸。然后将每层的立管进行编号； 编号后进行下料； ⑦先将管卡按设计要求进行安装，其管卡间距应符合设计要求；安装要牢固，深浅要一致； ⑧管卡安装完毕，进行立管连接；连接时要核对编号,正确后再进行热熔焊接； ⑨立管应垂直，离墙面距离应一致；
⑩管道压力试验； a.地埋部分做一次打压试验； b.管道系统安装完毕后进行综合水压试验； c.水压试验时将管道内的空气放净，用加压泵打水进行加压，当压力加到一定压力时，停止加压， 检查接口、阀门有无漏水，如有漏水，进行修理，修好后继续进行打压试验；如无漏水现象，继 续加压，加到设计规定时（0.6Mpa），持续30分钟，检查压力是否在规定范围内，如符合要求， 通知监理进行进行交接手续； ?管道冲洗试验 管道冲洗试验在压力试验后即可进行。冲洗用自来水连续进行，且保证有充足的流量。道管道里面流出的水质洁净，无污浊后，通知监理进行交接手续； 2、消防管道安装 ①消防管采用镀锌钢管；连接方式为焊接；焊工应持证上岗，焊条应有合格证； ②按设计要求画出管道分路、管径、变径、预留口消防栓位置，在施工草图上标出实际安装的位 置，然后按草图进行加工； ③安装时从进水口入手，进口端加临时丝堵以备试压用，按设计要求进行防腐，安装前应做好防 腐工作。把加工好的管道进行编号，安装前清扫管膛。 ④将预制好的支架依次安装，支架间距应一致，安装牢固； ⑤地埋部分接口采用焊接，焊缝应均匀、无加渣、焊接后应做加强防腐，地埋部分安装完毕后， 进行打压试验，然后通知监理进行隐检验收； ⑥楼层消防管应分段安装，安装前先核对尺寸、消防栓位置是否正确，先将管道固定在支架，然 后进行焊接，焊接后处理焊缝； ⑦管道的垂直度应符合规范规定；管道安装完毕后按设计要求进行防腐处理； ⑧管道经验收合格后，安装消防管件，消防管件、箱应有出厂合格证，消防部门的检测报告； ⑨消防箱安装的高度应符合消防要求；管件安装应按要求操作； ⑩打压试验同上（给水打压试验）； 3、水灭火系统安装 工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装
设置室内消火栓标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
设置室内消火栓标准 随着我国城市化建设进程的不断加快，各类建筑与日剧增，与此同时，建筑火灾也随之不断增多。为了进一步防止火灾的发生和蔓延，建筑在兴建之初应设置消防灭火系统，那么哪些场所应设置室内消火栓系统呢？ 规定 根据《建筑设计防火规范》 GB 50016-2014规定，下列建筑或场所应设置自动灭火系统： 8.2.1 下列建筑或场所应设置室内消火栓系统： 1.建筑占地面积大于300㎡的厂房和仓库； 2.高层公共建筑和建筑高度大于21m的住宅建筑； 注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。 3.体积大于5000m3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑； 4.特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑； 5.建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。 或场所，可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙： 1.耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。 2.耐火等级为三、四级且建筑体积不大于3000m3的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m3的戊类厂房(仓库)。 3.粮食仓库、金库、远离城镇且无人值班的独立建筑。 4.存有与水接触能引起燃烧爆炸的物品的建筑。
室内给水管道安装 1 范围 本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢管的冷热水管）安装工程。 2 施工准备 材料要求 2.1.1 铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。 2.1.2 镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 2.1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。 2.1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。 主要机具： 2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。 2.2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 2.2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。 作业条件： 2.3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2.3.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 2.3.3 明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2.3.4 立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 2.3.5 支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。 3 操作工艺 工艺流程： → 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，

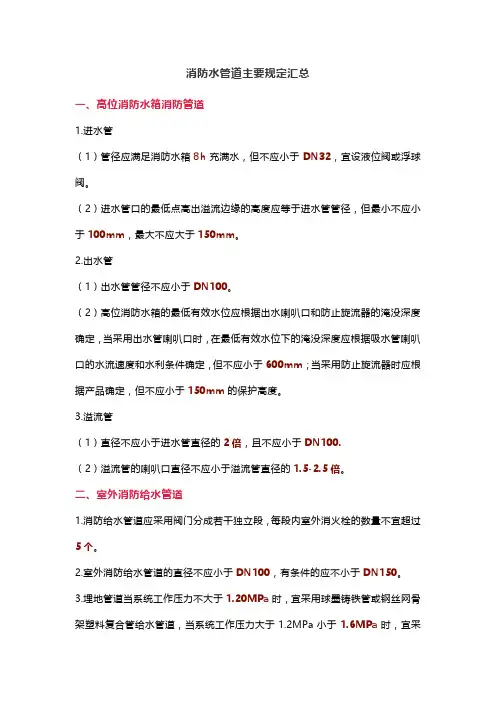

室外消防给水管道、室外消火栓和消防水池 第8.3.1条室外消防给水管道的布置应符合下列要求： 一、室外消防给水管网应布置成环状，但在建设初期或室外消防用水量不超过15 L/s时，可布置成枝状； 二、环状管网的输水干管及向环状管网输水的输水管均不应少于两条，当其中一条发生故障时，其余的干管应仍能通过消防用水总量； 三、环状管道应用阀门分成若干独立段，每段内消火栓的数量不宜超过5个； 四、室外消防给水管道的最小直径不应小于100mm。 第8.3.2条室外消火栓的布置应符合下列要求： 一、室外消火栓应沿道路设置，道路宽度超过60m时，宜在道路两边设置消火栓，并宜靠近十字路口； 二、甲、乙、丙类液体储罐区和液化石油气罐罐区的消火栓，应设在防火堤外。但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内；消火栓距路边不应超过2m，距房屋外墙不宜小于5m； 三、室外消火栓的间距不应超过120m； 四、室外消火栓的保护半径不应超过150m；在市政消火栓保护半径150m以内，如消防用水量不超过15 L/s时，可不设室外消火栓； 五、室外消火栓的数量应按室外消防用水量计算决定，每个室外消火栓的用水量应按10～15 L/s计算；
六、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口； 七、室外地下式消火栓应有直径为100mm和65mm的栓口各一个，并有明显的标志。 第8.3.3条具有下列情况之一者应设消防水池： 一、当生产、生活用水量达到最大时，市政给水管道、进水管或天然水源不能满足室内外消防用水量； 二、市政给水管道为枝状或只有一条进水管，且消防用水量之和超过25 L/s。 第8.3.4条消防水池应符合下列要求： 一、消防水池的容量应满足在火灾延续时间内室内外消防用水总量的要求。 居住区、工厂和丁、戊类仓库的火灾延续时间应按2h计算；甲、乙、丙类物品仓库、可燃气体储罐和煤、焦炭露天堆场的火灾延续时间应按3h计算；易燃、可燃材料露天、半露天堆场（不包括煤、焦炭露天堆场）应按6h计算；甲、乙、丙类液体储罐火灾延续时间应按本规范第8.2.6条的规定确定；液化石油气储罐的火灾延续时间应按本规范第8.2.7条的规定确定；自动喷水灭火延续时间按1h计算； 二、在火灾情况下能保证连续补水时，消防水池的容量可减去火灾延续时间内补充的水量。
新建铁路广州枢纽佛山西站及相关工程 室内消防管道及消火栓安装分项工程质量技术交底卡 GD2301003
确认其主体和零配件无任何缺损、锈蚀等情况，各种技术文件齐全后方可安装。 3、主要机具 滚槽机，切断机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等量具。 二、质量要求 1、建筑物内设消防软管卷盘，利用室外生活给水管网压力直供。消防软管卷盘参国标图集04S202选用，含铝合金箱体及门、DN25全铜截止阀1个、软管长度30m的消防软管卷盘一套（承压1.0MPa，带当量喷嘴直径不小于6mm的水枪）。消防软管卷盘箱按建筑物每层均有一股水柱保护布置，由生活给水管引出一路DN50供水支管（支管上设置水平直通压力型真空破坏器），室内管网成枝状布置。消防软管卷盘箱嵌墙安装，箱底距当层地面1m。 2、消防软管卷盘供水管（真空破坏器下游管段）采用热浸镀锌钢管，螺纹连接，承压1.0MPa； 3、、管道安装过程中，如遇有与其他管道或梁柱相碰的，可根据现场情况作适当调整。原则是有压让无压，小管让大管，管道施工应严格遵守有关给排水施工验收规范。 4、管道支吊架宜生根于梁柱侧面上，一般采用膨胀螺栓紧固，对承重大的吊架则应采用梁柱预埋钢板，拉杆螺栓焊接；砖墙上为钢托架安装，土建施工时，要做好预埋件的配合工作；大管径水管则应用角钢紧固于梁上，再做吊托架安装。具体参照相关的国家标准图集进行，特殊的支架或吊架由安装单位现场确定。 5、管道安装完毕后，应进行管网冲洗，并按国家规范进行水压试验。 6、采暖、通风、空调、消防、给排水系统中管道穿墙、楼板及防火分区处的缝隙采用不燃材料封堵。 7、、除图中特殊注明外，本设计图中所注标高为：给水管以管中心计，排水管以管内底计；标高 为米，其余为毫米。室内外高差为0.3m。 8、质量标准 主控项目 1、室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。 检验方法:实地试射检查。 一般项目 1、安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。 检验方法:观察检查。 2、箱式消火栓的安装应符合下列规定:
室内消防管道安装技术 交底 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
消火栓系统技术交底 交底人：被交底人： 一、操作工艺 1、工艺流程 安装准备—干管安装—报警阀安装—立管安装—消火栓及支管安装—水流指示器、水泵接合器安装—管道试压—管道冲洗—系统综合试压及冲洗—报警阀配件、消火栓配件安装—系统通水试验 2、安装准备 1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。 2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办好洽商手续。 3）检查预埋和预留洞是否准确。 4）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。5）要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。 3、干管安装 1）喷洒管道一般要求使用镀锌钢管。 2）管道连接紧固法兰时，检查法兰端面是否干净。采用3~5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次紧固。法兰接口应安装在易拆装的位置。 3）消火栓系统干管安装应根据设计要求使用管材。 4、报警阀安装
应设在明显、易于操作的位置，距地高度宜为。报警阀处地面应有排水措施，环境温度不应低于5℃，报警阀组装应符合产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。 5、消防喷洒和消火栓立管安装 立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。 6、消防喷洒分层干管安装 1）管道的分支预留口在吊装前应先预制好，丝接或卡箍连接的用三通定位预留口。 2）吊顶内的管道安装与通风道的位置要协调好。 3）喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头。 4）喷洒分支水流指示器后不得连接其他用水设施，每路分支均应设置泄压装置。 7、消火栓及支管安装 1）消火栓箱体应符合设计要求，产品均应有消防部门的制造许可证及合格证方可使用。 2）消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。 8、水流指示器安装
室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
建筑内部给水系统习题 一、单项选择题 1. 各种给水龙头的出水口高出承接用水容器溢流边缘的最小空气间隙距离不得小于 出水口直径的（）倍。 A、B、C、D、 2. 所谓卫生器具配水龙头的流出水头是指出流控制龙头处所需的（）。 A、出口处的水压值 B、出口处的静水压 C、出口处克服的阻力值 D、出口处的动压 3. 建筑内生活给水管道的设计秒流量指（）。 A、卫生器具额定流量之和 ， B、卫生器具额定流量 C、建筑内卫生器具按配水最不利情况组合出流时的最大瞬时流量 D、最大时用水量的1/3600 4. 当室外给水管网的水压周期性不足，往往白天高峰时水压不足，夜间水压上升，且 如果建筑物允许设高位水箱，应采用的给水方式为（）。 A、直接给水方式 B、单设水泵给水方式 C、单设水箱给水方式 D、水泵水箱给水方式 5. 某住宅层高，由市政管网供水，当市政管网供水水压为，可供水至（）层。 A、4 B、5 C、6 D、7 6. 住宅建筑的生活给水管道设计秒流量计算，应首先计算出（）。 A、最大用水时卫生器具给水当量平均出流概率 .
B、管段卫生器具给水当量的同时出流概率 C、最大用水时用水量 D、平均用水时用水量 7. 生活给水管道水流流速不宜大于（）m/s。 A、B、C、D、 8. 生活用水中途转输水箱调节容积宜取（）min转输水泵的流量。 A、5～10 B、5～15 C、10～15 D、10～20 9. 某办公楼水泵从贮水池吸水输送至屋顶水箱，贮水池最低水位至屋顶水箱最高水位 标高差为61m，已知该管路总水头损失为，水箱进水口流出水头为20 kPa，则水泵扬程为（）kPa。 A、610 B、 C、630 D、 10. 某6层学生宿舍，每层20间宿舍，每间4人，全楼均由屋顶水箱供水，用水定额 为100L/(人·d)，小时变化系数为，使用时间为24h，水箱内消防贮水量为6 m3，水箱由城市给水管网夜间直接供水，则屋顶水箱有效容积为（）m3。 ( A、54 B、30 C、2 D、48 11. 住宅建筑的生活给水管道的设计秒流量应按（）方法计算。 A、平方根法 B、概率法 C、卫生器具同时给水百分数 D、加权平均法 12. 某集体宿舍(α=共16个单元，每单元设坐式大便器1个（当量），沐浴器1个（当 量）洗脸盆1个（当量），洗涤盆1个（当量），则引入管设计秒流量为（）L/s。 A、B、C、D、 13. 一给水管路上有一自闭式大便器（当量），一污水盆水龙头（当量），计量该管段的 设计秒流量q g为（c ）L/s。（q g=*N g1/2） A、B、C、D、 14．居住小区环状给水管网与市政给水管的连接不宜少于2条。当其中一条发生事故时，其余的连接管应通过不小于（ C ）的流量。 A．50% B．60% C．70% D．80%
室内给水管道安装工程 交底提要:室内给水管道安装的相关材料、机具准备、质量要求及施工工艺。 一、施工准备 (二)作业条件 1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。 3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 4、立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 5、支管安装应在墙体砌筑完毕墙面未装修前进行。 (二)材质要求 1、铸铁给水管及管件质量标准YB／T5188、GB3287。其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用胶圈接口，管道与胶圈采用同一厂家产品，已经配套好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。 2、镀锌给水管及管件质量标准GB／T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。 3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 4、消火栓箱体的规格型号应符合没计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。 5、在北京地区，冷热水表必须使用北京市自来水公司产品。水表的规格应符合设计图纸要求，其中每户使用DNl5水表。热水系统选用符合温度要求的热水表。表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。 6、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。干管上的阀门全部试压检验，一般阀
室内消火栓给水系统布置 室内消防给水管道的布置应符合下列规定： 1 室内消火栓超过10 个且室外消防用水量大于15L/s 时，其消防给水管道应连成环状，且至少应有2条进水管与室外管网或消防水泵连接。当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量； 2 高层厂房（仓库）应设置独立的消防给水系统。室内消防竖管应连成环状； 3 室内消防竖管直径不应小于DN100； 4 室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置；当合用消防泵时，供水管路应在报警阀前分开设置； 5 高层厂房（仓库）、设置室内消火栓且层数超过4 层的厂房（仓库）、设置室内消火栓且层数超过5 层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。 消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15～40m。 消防水泵接合器的数量应按室内消防用水量计算确定。每个消防水泵接合器的流量宜按10～15L/s 计算； 6 室内消防给水管道应采用阀门分成若干独立段。对于单层厂房（仓库）和公共建筑，检修停止使用的消火栓不应超过5 个。对于多层民用建筑和其它厂房（仓库），室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1 根，但设置的竖管超过3 根时，可关闭2 根。 阀门应保持常开，并应有明显的启闭标志或信号； 7 消防用水与其它用水合用的室内管道，当其它用水达到最大小时流量时，应仍能保证供应全部消防用水量； 8 允许直接吸水的市政给水管网，当生产、生活用水量达到最大且仍能满足室内外消防用水量时，消防泵宜直接从市政给水管网吸水； 9 严寒和寒冷地区非采暖的厂房（仓库）及其它建筑的室内消火栓系统，可采用干式系统，但在进水管上应设置快速启闭装置，管道最高处应设置自动排气阀。 8.4.3 室内消火栓的布置应符合下列规定： 1 除无可燃物的设备层外，设置室内消火栓的建筑物，其各层均应设置消火栓。 单元式、塔式住宅的消火栓宜设置在楼梯间的首层和各层楼层休息平台上，当设2 根消防竖管确有困难时，可设1 根消防竖管，但必须采用双口双阀型消火栓。干式消火栓竖管应在首层靠出口部位设置便于消防车供水的快速接口和止回阀；
室内消防管道及设备安装 本章适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装。 一、材料要求 1消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。 ２消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀、无锈蚀,管件无飞刺、无偏扣、丝扣不全、角度不准等现象。 ３消防喷洒系统的报警阀、作用阀、控制阀延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求。配件齐全，铸造规矩，表面光滑,无裂纹,启动灵活，有产品出厂合格证。 4喷洒头的规格、类型、动作温度应符合设计要求,外形规矩,丝扣完整，感温包无破碎和松动，易熔无脱落和松动，有产品出厂合格证。 ５消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀、划伤,箱门开启灵活。箱体方正,箱内配件齐全，栓阀外形规矩、无裂纹,启闭灵活，关闭严密，密封填料完好,有产品出厂合格证及消防部门的认证。 二、主要机具 1套丝机、滚槽机、开孔机、砂轮机、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械。2套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、倒链、电气焊等工具。 三、作业条件 1主体结构已经验收，现场已经清理干净。 2管道安装所需要的基准线应测定并标明。如吊顶标高、地面标高、内墙位置线等。 3设备基础经检验符合设计要求。 4安装管道所需要的操作架等应由专业人员搭设完毕。 5检查管道预埋件,预留孔洞的位置、尺寸是否正确。 6喷洒头安装按建筑装修图确定位置。吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时,按喷洒头预留口位置在顶板上开孔。 四、操作工艺 (一)工艺流程： 安装准备→干管安装→立管安装→喷洒分层干支管、消火栓及支管安装→系统辅助设备及管道附件安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及
