电气控制柜的安装与调试工作页
一、明确任务、获取信息
下达任务：
同学们，这次活动您的工作任务是：完成学校配电室运行及管理工作，具体要求：
1、常用电工工具的使用；常用电工仪器、仪表的使用。
2、配电室二次侧线路的学习。
3、配电室管理规章制度的学习。
4、配电室设备设施的熟悉。
5、工作票使用知识的学习。
学习目标：
完成本学习任务后，你应该能够：
1、熟悉配电室的各种管理规定和安全操作规程。
2、熟悉配电室设备，会根据要施操作，能熟练地进行日常维护。
3、能看懂配电室二次线路图。
4、熟悉《供配电设备设施运行日记》等各种记录表格文件，记录设备运行数据。
5、能对运行数据（电压、电流、功率因数、环境温度、有功功率、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理。
6、会使用微型计算机采集信息，会进行简单的微机故障处理。
7、学生能自我评价工作结果。
建议您在18学时完成本任务。
工作流程：
实施
完成此活动后，您需要提交的容有：工作计划；看懂配电室二次线路图；对运行数据（电压、电流、功率因数、环境温度、有功用量、无功用量）及运行状况进行分析，查找故障或故障隐患，及时进行处理活动，总结报告。
请您认真阅读工作页，按照工作页提示，完成本任务。
【必备检索资料】
完成此任务前，你应通过查阅资料，学习相关知识，获取设计方法与技巧，为顺利完成本任务打下坚实基础。必备检索资料有《企业供电系统及运行》《工厂变配电》。
引导问题：
你可以通过完成下列问题，来进行相关知识的学习，进而获取设计方法与技巧。
一、什么叫电力系统、动力系统和电力网？
二、在企业中常见的电气设备有几种工作制？它们各有什么特点？
三、企业供电系统是由什么组成的？
四、在中性点不接地系统发生单相接地、主变压器过负荷、主变压器发生轻气体、各级电压的电源中断等异常情况时，应由哪个发音原件发出预告信号？
五、车间变电站的变压器装设差动保护装置？为什么？若需要快速切断故障，由什么保护装置完成？
六、电气安全措施常用的组织措施？
七、变配电站的配电设备的保护？
八、企业变配电站有哪些防雷措施？主要保护什么电气设备？
九、照明网络为什么要有工作照明和应急照明两种供电方式？对供电电源有何要求？
二、制定计划：
通过对以上问题的思考及相关资料的学习，每个小组要及时作出实施整个活动的计划，这个计划包括工作方案、工艺流程、工具及材料清单等。小组组织讨论。
（1）小组积极进行研讨，制定工作方案。
（2）根据工作方案，画流程图并进行修正。
（3）注意创新性思维。
（4）作出工具及材料清单。
（5）作出工作流程图。
1、工作计划表：
2、工作流程图：
4、运行维护方案：
三、作出决策：
每个小组上交工作计划，小组派代表向全班展示并征求意见，最终作出科学、正确的决策。
1、每个小组选派代表上讲台阐述本组的设计方案。
2、各组对其他组的设计方案要提出自己不同的看法。
3、教师结合大家完成的情况进行点评，选出最佳方案。
四、实施计划：
学生按本组制定的计划实施，记录自己（本组）的实施过程。
1、分组实施
1）填写运行与维护记录
2）填写配电室设备详单
3）分析设备运行数据
2、相关知识的学习
1）企业供电低压配电系统相关知识
2）低压配电柜知识与技能
3）供电线路相关知识
3、与配电所专职维护人员交流，记录交流结果。
五、检验控制：
学生自检，每组检查进度与计划的一致程度，并对实施过程进行调整。
1、教师及时解答疑难问题
2、小组检查进度与质量
六、评定反馈：
作品展示与评价：
1、学生必须在规定的时间上交计划方案、设计原理图、控制柜及活动总结报告等。
2、各小组在课堂上进行成果展示，介绍任务的完成过程。
3、小组自评：根据展示的结果，小组各成员对自己的工作过程、成果打分。
4、小组互评：根据展示的结果，各小组之间进行互评打分。
5、教师评价：根据整个活动过程及产品质量，教师给出每组、每个学生公正评价。
学生一体化教学过程评价成绩册
电气控制柜设计步骤内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电控箱设计步骤 一、设计工艺 1、根据图纸（系统图、原理图）选主要部件； 2、按照功能、使用方法和制造标准排布主要器件； 3、根据排布结果选定箱（柜）尺寸（尽量选通用尺寸），校验器件排布结果； 4、根据图纸选其它辅助材料、元件； 5、绘制装配图、接线图，编制加工工艺卡； 6、采购所有器件、材料； 7、加工、或委托加工箱（柜）壳体； 8、按工艺卡装配主要器件，加工连接件、连接线； 9、按工艺卡装配附件、配件、接线； 10、整体装配完成，检验，试验（按产品生产标准要求项目进行）； 11、按标准及合同要求进行产品包装，附检验合格证、试验记录。 12、送货出厂。 二、设计规程规范要求。 1、熟读设计方案任务书。掌握任务书中几点重要信息及参数，如果是在大型项目中，设计任务书会以合同的技术附件形式出现。这样就关系到控制箱的先进程度和设计制造的成本控制。只要掌握控制的自动化程度就行了，这关系到你下面的选型等工作。 2、根据控制要求进行方案性设计。如果是较大的项目这可以升级为可行性研究。即使是小的电控系统，起码也要列出不少2种的方案设计，在方案设计过程中，
要有详细的计算说明书，这样为你的设备设计提供依据，也是设计是否合理，是否科学的关键。直接关系到你的制造成本。 3、进行设备控制设计，选择最佳的方案后，再进行设备设计，这个设计阶段，主要是设备的选型，选择各种合理元器件要注意以下几点： 1）要能实现设计任务中要求的控制功能。 2）要保证设备一定的先进性（在一些技术附件中为有具体说明）， 3）要控制好成本，不要盲目最求先进而造成不必要的成本浪费。 在确定所需要的各种元件设备后，就要进行原理图的设计，设计原理图时要根据自己的方案设计再结合所选电气元件的电气接线原理进行。 4、施工图设计。这里就不扯大工程设计步骤和要求了，单仅电控箱而言，根据所选元件的尺寸，综合考虑和选择电控箱的规格（国家有统一标准规格的电控箱柜台，也有非标的，非标的可根据你选择的电气元件进行规格设计）。 选择好或设计好电控箱的规格后，就可以进行箱内布置图的设计了，这个可以参照相关的电工工艺要求进行。 以下注意要点： 1）设备元件摆放布局合理、保证设备安全； 2）便于施工、检修等。 三、采购和安装调试规范要求。 1、根据上面的设备设计，设计出详细的材料清单，根据材料清单进行电气设备元件采购，这样就不会造成设备过剩浪费，或是设备出现短缺不足的现象。 2、根据上面的施工图设计，可以将采购回来的设备交予生产制造部门进行安装和接线了，并进行出场前的检验和测试。
成套配电柜、控制柜箱安装成套配电柜、控制柜(箱)安装 施工工艺及检测标准 1、适用范围：本内部施工工艺及检测标准适用于所有在建的电压为10KV 以下及一般工业与民用建筑成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装施工工程。 2、施工准备 2.1材料 2.1.1设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。 实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关 材证资料齐全。 2.1.2设备有铭牌，注明厂家、型号。 2.1.3安装使用材料： 2.1. 3.1型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有 合格证和材质证明书。 2.1. 3.2镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量 证明书。 2.1. 3.3其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。 2.1. 3.4配电箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层 底板厚度不小于1.5mm，阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆作好防腐处理。 2.1. 3.5导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2主要机具 手电钻、电锤、电焊机具、气焊机具、扳手、锤子、电工刀、克丝钳、压 接钳、兆欧表、万用表、水平板、试电笔、钢卷尺、水平尺等。 2.3作业条件 2.3.1盘柜屏台所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。 2.3.2暗装配电箱随土建结构预留好安装位置。 3.3.3明装配电箱及暗装配电箱盘面安装时，抹灰喷浆及油漆应全部完工。 2.3.4土建基础位置、标高、埋件符合设计要求。 2.3.5施工准备工作完，施工图纸、设备技术资料齐全。施工组织、技术、质量安全措施完善。 2.3.6设备到货，型号、质量符合设计要求。 3、操作工艺 3.1工艺流程 3.1.1柜、屏、台、盘安装 基础型钢制作安装→柜(屏、台、盘)搬运吊装→母线电缆压接→柜内配线 校线→柜盘调试→试运验收 3.1.2配电箱安装 ↗明装配电箱→铁架固定↘ 弹线定位盘面组装→箱内配线→箱体固定→绝缘遥测 ↘暗装配电箱---↗ 3.2操作方法
1、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 电气控制柜组件的划分
由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： 1、把功能类似的元件组合在一起； 2、尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； 3、让强弱电控制器分离，以减少干扰； 4、为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； 5、为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则： 1、开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，这可按电流大小及进出线数选用不同规格的接线端头或接线鼻子； 2、电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器连接； 3、弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； 4、电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接；过渡连接线应采用端子排过渡连接，端头应采用相应规格的接线端子处理。 3、电器元件布置图的设计与绘制 电气元件布置图是某些电器元件按一定原则的组合。电器元件布置图的设计依据是部件原理图、组件的划分情况等。设计时应遵循以下原则： 1、同一组件中电器元件的布置应注意将体积大和较重的电器元件安装在电器板的下面，而发热元件应安装在电气控制柜的上部或后部，但热继电器宜放在其下部，因为热继电器的出
电气控制柜（箱） 安装接线配线规范 2014年5月 设计文件名称 安装接线配线规范 文件代码 产品型号、名称电气控制柜（箱） 共12页
。 电气控制柜（箱）安装接线配线规范 1.适用范围 本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。 2.目的 规范电气控制柜（箱）的安装、接线、配线，提升产品品质。 3.参照标准 GB5226.1-2002/I E C 60204-1：2000 GB 14048.1-2006 GBT 14048.7-2006 GBT 14048.8-2006
4.电控柜（箱）电器元辅件安装规范 4.1.电控柜（箱）电器元器件安装规范： 4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。 4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。 4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。 4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。 4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象； 4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。 4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。 4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。

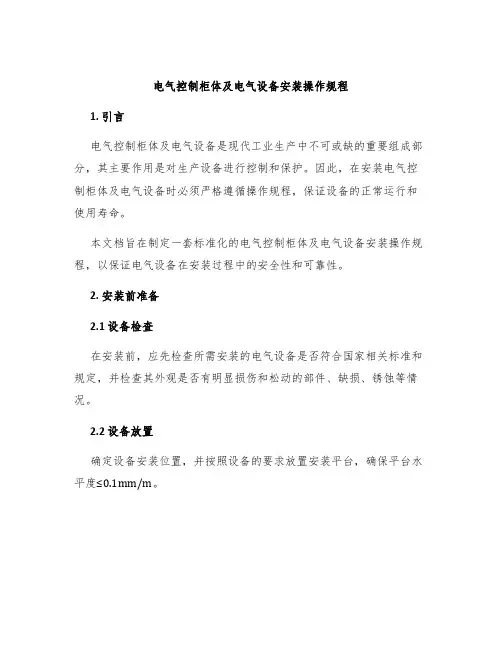

配电、控制柜施工方案 1.1. 施工程序 设备开箱检查→二次搬运→基础型钢制作安装→配电、控制柜体就位→配电、控制柜接线→试验调整→送电试运行。 1.2 设备开箱检查 1.2.1 设备和器材到达现场后。安装和建设单位应在规定期限，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。型号、规格应符合设计要求，附件备件齐全。 1.2.2 配电、控制柜本体外观应无损伤及变形，油漆完整无损。配电、控制柜部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。 1.3 配电、控制柜二次搬运 配电、控制柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。 在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。1.4 基础型钢制作安装 1.4.1 配电、控制柜在室的位置原则上是按图施工，如图纸无明确规定时，应按下列位置施工： 低压配电屏离墙安装时距墙体不应小于0.8米，低压配电屏靠墙安装时距墙体不应小于0.05米；巡视通道宽不应小于1.5米。配电、控制柜需要安装在基础型钢上，型钢选用10号槽钢。 1.4.2 基础型钢制作好后，应按图纸所标位置或有关规定。 1.4.3 安装基础型钢时，应用水平尺找正、找平。基础型钢安装的不平直度及水平度，每米长度应小于1mm，全长时应小于5mm；基础型钢的位置偏差及不平
型度在全长时，均应小于5mm。基础型钢顶部宜高出室摸平地面10 mm。 1.5 基础型钢接地 埋设的配电、控制柜的基础型钢应做良好的接地。一般用40*4镀锌扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。 1.6 配电、控制柜安装 1.6.1 配电、控制柜组立 配电、控制柜与基础型钢采取螺栓固定。 配电、控制柜单独安装时，应找好配电、控制柜正面和侧面的垂直度。 成列配电、控制柜安装时，可先把每个配电、控制柜调整到大致的位置上，就位后再精确地调整第一面配电、控制柜，再以第一面配电、控制柜的柜盘面为标准逐台进行调整。 配电、控制柜组立安装后，盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2 mm；成列安装时，盘顶部水平偏差应小于5 mm。 1.6.2 配电、控制柜接地 成套柜应装有专用接地铜排，接地铜排与柜体连接成电气通路，接地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。接地铜排与零排相互绝缘。 配电、控制柜与基础型钢采用螺栓固定，每台柜宜单独与PE母排做接地连接，用不小于6 mm2铜导线与柜上的PE母排接地端子连接牢固。 配电、控制柜上装有电器的可开启的柜门、隔离刀闸底座和二次回路接地线应以绝缘铜软线与接地母排可靠连接。 所有负荷端的PE接地线从接地铜排引出，并预留供检修用的接地装置不少于3个。 1.6.3 配电柜设备安装与检验
控制柜箱查线步骤 1：核对柜体/箱体表面布局 比对台面/箱体表面、侧面的按钮仪表等的实际布局与图纸中的布局。注意检查：标牌、按钮、旋钮及灯的数量颜色等是否相同；标识内容是否一致；按钮、旋钮和灯的类型是否一致。（不同的部分注意用笔在图纸上或者柜体上标出） 2：核对柜内/箱内主要元件的布局 检查柜内或箱内PLC、空开、电源、插座等主要元件的数量、型号、布局和图纸上的情况是否一致。（不同的部分注意用笔在图纸上或者柜体上标出） 3：较对柜内/箱内主电路接线（220V、24V供电） 1）柜内/箱内220V电源供电进线端子上口到第一个空开上口(一般为2P空开，有1和3端)的连接，220V电源供电进线端子上口到220V电源指示灯的连接。 2）第一个空开下口(一般为2P空开，有2和4端)到端子（该端子用于其他220V空开的供电）上口的连接，该端子下口到其他220V 空开上口(一般为2P空开，有1和3端)及部分220V端子上口的连接。注：一般情况下相邻几个220V供电的2P空开的L端会用短接线短接，N端也会用短接线短接，以实现空开之间的并联。同时注意检查220V是否有短路，如果有短路应立即排除。 3）2)中提及的其他220V空开下口(一般为2P空开，有2和4端)到与之相连的端子上口的连接；2)中提及的其他220V空开下口(一般
为2P空开，有2和4端)到PS407、PS307、明伟电源及三眼插座的L 和N端的连接。PS407、PS307、明伟电源、三眼插座的PE与接地母排的连接。 4）PS407、PS307电源模块24V的L+、M-与IM153接口模块的L+、M-的连接； 给PLC模块供电的明伟电源24V的+与PLC模块的上部的空开上口（一般为1p的1）的连接，给PLC模块供电的24V明伟电源的-与M-端（接地母排）的连接；空开（与给PLC模块供电的明伟电源24V的+连接的那些空开）的下口与PLC模块上的需要接24V+的点的连接；PLC模块上需要接24V-的点与M-端（接地母排）的连接； 给现场的仪表，阀门，交换机等供电的明伟电源24V的+和与仪表、阀门、交换机等需供24V的设备连接的空开的上口（一般为1p 的1）的连接，给现场的仪表，阀门，交换机等供电的明伟电源24V 的-与M-端（接地母排）的连接；这些空开（仪表、阀门、交换机等需供24V的设备连接的空开）的下口与相应的端子连接，给现场的仪表，阀门，交换机等供电的明伟电源24V的-与相应端子的连接。4：较对柜内/箱内控制信号接线（220V、24V供电） 输入部分： 1）端子（引24V+电源，给外设传感器供电，与24V空开下口相接）与对应空开下口的连接。 2）端子（与外设传感器下口相接的端子相连接的端子）与PLC 模块上输入点的连接。
电气控制柜元件安装接线配线的规范（图解） 以下是一个图文并茂的配电柜接线工艺规范教程 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符（从材料计划、购买、入库、出库、到现场安装这一系列程序中，必须有相关图纸和材料计划表一一核对，这样就确保了每道工序的正确性）。 1.4 检查元器件有无损坏 1.5 必须按图安装(如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯0.6-2.0 电能计量仪表0.6-1.8 控制开关、按钮0.6-2.0 紧急操作件0.8-1.6 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法 1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识 1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 b) 双重的标识
电气控制柜设计的5大基本原则 1、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1 电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： (1)把功能类似的元件组合在一起； (2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； (3)让强弱电控制器分离，以减少干扰； (4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； (5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 2.2 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则：
PLC电气控制柜的安装与调试 系部： - 学生姓名： - 专业班级：- 学号： - 指导教师： - 2016年5月日 声明 本人所呈交的 PLC电气控制柜的安装与调试，是我在指导教师的指导和查阅相关着作下独立进行分析研究所取得的成果。除文中已经注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。 作者签名： 日期： 2010年3月20日
本文所涉及到的PLC电气控制柜，它具有抗干扰强、可扩展、工作性能稳定等特点，能够非常好的实现网络性能，不仅能完成过程的自动化控制，还能实现设备的自动化控制，已经逐渐成为了现代工业的核心与灵魂。对于PLC电气控制柜，本文对它的安装与调试进行了详细介绍。 关键词：电气控制柜；安装；调试 【abstract】 This paper involved the PLC electrical control cabinet, it has strong anti-interference, extensible, stable performance, etc. It can achieve the perfect network performance, not only can finish the process automation control, but also can achieve the automation control equipment. And it has gradually become the core and soul of the modern industry. For PLC electrical control cabinet, this paper mainly introduces deals with its installation and commissioning in detail. key words : electrical control cabinet; Installation; debugging
目录 1 总则 (3) 2 系统运行条件 (4)
3 采用标准 (4) 4 设备规范 (5) 5 卖方的工作范围和责任 (10) 6 油漆、包装、运输和储存 (11) 7 质保措施 (11) 1.总则 1.1本技术规范适用于，它提出了该系统设备及辅助系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2买方在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范所列标准要求的高质量产品及其相应服务。对设备安装地点所在国家有关安全、环保等强制性标准，必须满足其要求。 1.3 卖方须执行本规范所列标准。有矛盾时，按较高标准执行。 1.4 本技术规范是电气控制柜订货合同的附件，与合同具有同等法律效力，在规范签订后，各方应按时交换资料，满足各方设计和制造进度的要求。 1.5卖方所供设备应按照有关法规、规范、标准等的要求，负责取得有关部门对其产品、文件、图纸的审查和批准。 卖方在进行认证过程中，为使认证工作进度满足交货进度，买方有权进行监督并提出合理的整改意见。卖方应安排足够有经验的人员来进行认证工作，确保能在资料正常审查所需时间内通过官方批准，因资料准备不充分、认证人员经验不足等卖方的原因而造成影响交货进度及工期，由卖方承担。 1.6除非得到买方的认可，卖方提供的设备、材料及零部件不应包含对人体有害的物质。 1.7 如卖方未明确对本技术规范提出差异，则视为其供货产品完全满足本技术规范及供货范围的要求。 1.8卖方提供的资料数据单位全部采用国际单位制。 1.9未尽事宜，双方友好协商解决。
2.系统运行条件 2.1安装地点：室内布置。 2.2海拔≦1000m 2.3环境温度：最高气温＋40℃ 最低气温－25℃ 2.4相对湿度：月平均相对湿度不大于90% 日平均相对湿度不大于95% 2.5抗地震烈度8度 3.采用标准 电气设备及总线接口应符合下列标准(但不限于下列标准): -IEC71 绝缘配合 -IEC185 电流互感器 -IEC186 电压互感器 -IEC439 低压开关设备和控制设备组件 -IEC529 外壳防护等级 -IEC51 直接动作指示模拟电气测量仪器及附件 -IEC113 电工技术图表 -IEC158 低压接触器 -IEC255 继电器 -IEC269 低压熔断器 -ISO1690 电气设备噪声传播的测定 -GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范-GB50254-96 电气装置安装工程低压电器施工及验收规范 -IEC-61158 现场总线标准 -EN-50170 欧洲现场总线标准 -JB/T 10308.3-2001 中国行业标准
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装主控项目 柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠； 装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。 低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保 护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积S p 不应小于表的规定。 表保护导体的截面积 相线的截面积S(mm) 相应保护导体的最小截面积S（mm） S≤16 16＜S≤35 35＜S≤400 400＜S≤800 S＞800 S 16 S/2 200 S/4 注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S）材质相同。手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的 中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接 地触头后于主触头脱开。 高压成套配电柜必须按本规范第条的规定交接试验合格，且应符合下列 规定： 1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组 试验动作正确，整定参数符合设计要求； 2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置， 按产品技术文件要求交接试验。
低压成套配电柜交接试验，必须符合本规范第条的规定。 柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大 于Ω；二次回路必须大于1MΩ。 柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10M Ω时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。 直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间 绝缘电阻值应大于Ω，直流屏所附蓄电池组的充、放电应符合产品技术文件要 求；整流器的控制调整和输出特性试验应符合产品技术文件要求。 照明配电箱(盘)安装应符合下列规定： 1 箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈 下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2 根，防松垫圈等零件齐全； 2 箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流 不大于30mA，动作时间不大于。 3 照明箱(盘)内，分别设置零线(N)和保护地线(PE 线)汇流排，零线和保护地线 经汇流排配出。 一般项目 基础型钢安装应符合表的规定。 表基础型钢安装允许偏差 允许偏差 项目 (mm/m) (mm/全长) 不直度1 5 水平度1 5 不平行度/ 5 柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐 全。 柜、屏、台、箱、盘安装垂直度允许偏差为‰，相互间接缝不应大于2mm，
电气控制柜的设计工艺 电气控制柜的设计工艺 2011年12月13日星期二11:271、基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以 说是一种好的的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气 控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目 录、进出线号及主要材料清单等技术资料。 2、电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的 工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部 分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分
的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意 形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的 依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放 在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停 止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气 控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1 电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是：
1、基本思路 PLC电控柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全 及满足生产工艺的要求，就可以说是一种好的的设计。但为了满足电气控制设备的制造和使 用要求，必须进行合理的电气控制工艺设计。这些设计包括PLC电控柜的结构设计、PLC 电控柜总体配置图、总接线图设计及各部分的电气装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 2、PLC电控柜总体配置设计 PLC电控柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据PLC电控柜的复杂程度，把每一部 件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 PLC电控柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协 调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1 PLC电控柜组件的划分 由于各种电气元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： (1)把功能类似的元件组合在一起； (2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电气置于同一组件中； (3)让强弱电控制器分离，以减少干扰； (4)为力求整齐美观，可把外形尺寸、重量相近的电气组合在一起； (5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。
电气控制柜生产工艺流程 (1) 电气控制柜外型尺寸、面板开孔、柜体面板标识丝印检查,在电气控制柜开始装配前按照《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜体面板标识丝印，及电气元件物料清单，确认无误后方可进行装配工作。 (2) 准备齐电气控制柜装配所需的所有电气元件及安装辅材 (3) 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上 (4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。）两根线槽如果搭在一起，其中一根线槽的一端应切45度斜角。用手电钻在线槽、导轨的两端打固定孔将线槽、导轨按照电气底板布置图放置在电气底板上，用黑色记号笔将定位孔的位置画在电气底板上。先在电气底板上用样冲敲样冲眼，然后用手电钻
在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应按照电气原理图中的底板布置图安装在导轨上的。） (5)电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰，元件的布置应讲究横平竖直原则，整齐排列。所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内，以便于观察操作。所有元件的安装应紧固，保证不致因运输震动使元件受损，对某些有防震要求的元件应采取相应的防震方式处理。元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签，标签采用电脑印字机打印。屏底侧安装接地铜排，并粘贴明显的接地标识牌。三相电路主回路安照电气原理图中设计要求大小的铜芯电缆（或铜排）进行连接。A、B、C三相应分别使用黄、绿、红电缆（若使用铜排应在对应铜排上套黄、绿、红套管）并在每相接线端子处粘贴A、B、C标贴。）
控制柜制作工艺及规范 目录 一、前言 (1) 二、文件编制篇 (2) 三、标记篇 (2) 四、布局、排版篇 (3) 五、接线篇 (4) 六、接地及绝缘篇 (6) 七、检查篇 (6) 表A 以上文件参考国际标准 (7) 表B 导线、汇流排、紧固件配用表 (8) 表C 绝缘导线载流量计算表 (9) 表D 麻花钻与丝攻配合关系表 (10) 表E 控制柜内导线颜色选用表 (11) 表F 配线参考表 (11) 一、前言
统一制作规程，不仅能提高现场柜内维修的效率，并能降低新电柜对新手带来的门槛，还能缩短基层维修电工班组熟悉系统的时间，这些也可以归结为管理上的一句话“一切为用户着想”。 二、文件编制篇 1. 接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子 图等。用于全过程包括调试和图纸的存档，由技术人员保管使用。 2. 直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。 3. 第二套图纸，包括材料表，面板布置图及底板布置图和端子图。主要用于材料核对、排版放样、 粘贴标签过程中使用。 4. 第三套装订，包括原理图接线图。由接线人员在接线过程中使用并保管。 5. 在图纸工艺安排过程中注意与材料表核对型号。如果发现错误立即，要求设计人员确认并签字。 6. 对主电路需标明所用导线截面积，或按照设计人员书面设计截面安排（见表C）。 7. 检查线路线号的完整性和正确性，比如重复和漏标线号都需设计人员填写“设计人员勘误确认表” 确认。 8. 对电源线标明所需线号管数量以方便统计。文件保存路径为：…项目号\项目号+填写日期+“线 号统计”。原则上每一电柜线号统计设定为一打印页，以方便每个电柜线号的包装。 9. 按照设备配套明细表或施工用图样（布置图、装配图等）进行领料配套。所有电器设备应有制造 厂产品合格证。 10. 所有产品合格证及说明书必须保存完整，以作为竣工资料的必须文件。 11.《电缆总清册》把现场每一根电缆的规格，编号，起始点等相关信息编制成表。通过此表现场人 员可以知道总的电缆排放数量，每个柜的电缆引出数量等电缆排放总体工作量. 12.《总接线手册》中把系统中每一根电缆连线的相关信息集中的编制再一起，通过此表可以知道总 的接线工作量，并可以通过表中的线号栏把所有所需的线号预先打印出来，就免去拿着整套图纸前后找线号的麻烦。备注栏中可以随时记录安装过程中的其他情况，这些信息对日设备的维护修理，和转场后的再次安装有着非常重要的作用。 三、标记篇 （一）对柜内元件标签粘贴的原则是：在元件和其附近的底板上粘贴。这样无论在运行状态，检修状态甚至元件被卸下时，都一样能够起到标示作用 （二）中文标签尺寸模板：对于单行字的标签实用30*12 对于双行字的使用30*15。操作台等此类面板元件较多的箱体上在此类元件背面贴上与正面铭牌一致的中文标签和标号将提高维修时的 查找效率在每个线槽盖板的端口处贴上标签会给维护后柜内复原带来方便 1. 柜内元件标签均为黄色。 2. 元件标签按照材料清单统计并保存，文件保存路径为：...项目号\项目号+日期+“元件标签”。 3. 线槽贴标签以英文大写SWIS BT 字体打印 4. 柜内中文标签均用隶书。 5. 柜内中文标签标准尺寸为30mm*12mm。 6. 端子标签尺寸为35mm*7mm。 7. 标牌应正确、清晰，易于识别，安装牢固。
成套配电柜、控制柜（屏、台）安装工艺标准(Ⅵ102) 1适用范围 本标准适用于建筑电气安装工程中10kV及以下的成套配电柜、控制柜（屏、台）安装。2施工准备 2.1材料、设备 2.1.1配电柜装有铭牌，注明生产厂家及规格、型号。 2.1.2设备附件齐全，外观检查完好无损。 2.1.3配电柜和各种器件应具有产品合格证、生产许可证、“CCC”认证标识、安装技术文件。 2.2机具设备 2.2.1手动工具：台虎钳、锉刀、手锤、电工工具等。 2.2.2电动工具：卷扬机、电气焊机具、台钻、手电钻、电锤。 2.2.3测试检验工具：水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠等。 2.2.4其他工具：倒链、钢丝绳、滚杠等。 2.3作业条件 2.3.1装饰工程已施工完毕。 2.3.2预留孔洞、预埋件应符合设计和设备安装要求。 2.3.3设备间具有可靠的安全及消防措施。 2.3.4安装场地清理干净，照明符合要求，道路通畅。 2.4技术准备 2.4.1施工图纸和技术资料齐全。 2.4.2施工方案编制完毕并经审批。 2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。 3操作工艺 3.1工艺流程 3.2操作方法 3.2.1开箱检查 3.2.1.1根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备制造商共同进行检查，并做好检查记录。 3.2.1.2开箱前先检查设备在运输过程中，有无损坏现象。 3.2.1.3开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其它异常情况。 3.2.2基础制作、安装 3.2.2.1基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。 3.2.2.2首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。 3.2.2.3对加工好的基础型钢，进行防锈处理。 3.2.2.4按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢、预埋铁件、垫片用电焊焊牢。基础型钢安装偏差应符合表 4.2.3中的规定。 3.2.2.5基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。 3.2.3配电柜搬运 3.2.3.1配电柜由生产厂家或仓储地点至施工现场的运输，一般采用汽车结合汽车吊的方式；在施工现场运输时，根据现场的环境、道路的长短，可采用液压叉车、人力平板车或钢板滚杠运输，垂直运输可采用卷扬机结合滑轮的方式。 3.2.3.2设备运输前，需对现场情况进行检查，对于必要部位需搭设运输平台和垂直吊装平台。
看别人是如何设计电气控制柜? 看别人是如何设计电气控制柜? 基本思路 电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。 电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。 总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质
量。 电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： 1、把功能类似的元件组合在一起； 2、尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中； 3、让强弱电控制器分离，以减少干扰； 4、为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起； 5、为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。 在划分电气控制柜组件的同时要解决组件之间、电气箱之间以及电气箱与被控制装置之间的连线方式：电气控制柜各部分及组件之间的接线方式一般应遵循以下原则： 1、开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，这可按电流大小及进出线数选用不同规格的接线端头或接线鼻子； 2、电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器连接； 3、弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； 4、电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接；过渡连接线应采用端子排过渡连接，端头应采用相应规格的接线端子处理。 电器元件布置图的设计与绘制
