抛光喷砂工艺流程图
注意：1当开一个键运行正常时再逐步按下一个键;
2.根据产品生锈程度设定时间（3-10min ）。 搬运产品 挂钩式
(6件按钮) DN200-500 滚筒式(3件按钮) DN200以下 履带式(4件按钮) (不锈钢) 选用砂子
根据3个电压表 不超过30（15-28） 砂子50-80公斤左右 砂子200公斤左右 (细、软) 放进产品 (219-5个) 根据容量 不超过400Kg
不超过滚筒的1/4 不超过200Kg 定时结束
关风机（2分钟）
取出产品 搬运至下一流程 1.打字（按要求） 2.刷油漆（按要求）
3.无损检测
不锈钢镜面抛光工艺及方法和要求 不锈钢抛光工艺可以分为打磨和出光两部分。现将该两部分工艺和方法总结如下： Ⅰ.打磨 不锈钢焊接件打磨主要目标是去掉焊点，达到表面粗糙度为R10um的工件，为出光做准备！ 打磨部分概括来说有： 三个工序：粗磨，半精磨，精磨 三个面：两个侧面一个棱边 九个抛光机 二十七个调节机构， 详细说明如下： 1、对上道转入抛光工序的工件进行目测检验，如焊缝是否有漏焊，焊穿，焊点深浅不均匀，偏离接缝太远，局部凹陷，对接不齐，是否有较深划痕，碰伤，严重变形等在本工序无法补救的缺陷，如果有上述缺陷应返回上道工序修整。如果无上述缺陷，进入本抛光工序。 2、粗磨，用600#的砂带在三面上往返磨削工件，本工序要达到的目标是去掉工件焊接留下的焊点，以及在上步工序出现的碰伤，达到焊口圆角初步成型，水平面和垂直面基本无大划痕，无碰伤，经此步工序后工件表面的粗糙度应能达到R0.8mm。注意在抛光过程中注意砂带机的倾斜角度和控制好砂带机对工件的压力。一般来说以与被抛面成一条直线比较适中！
3、半精磨，用800#的砂带按照前面往返磨削工件的方法中磨工件的三面，主要是对前面工序出现的接缝进行修正以及对粗磨后产生的印痕进行进一步的细磨，对前面工序留下的印痕要反复磨削，达到工件表面无划痕，基本变亮。本工序表面粗糙度应能达到R0.4mm。（注意本工序不要产生新的划痕及碰伤，因为在后面的工序无法修补此类缺陷。） 4、精磨，用1000#的砂带主要是对前步工序出现的细小纹线的修正磨削，磨削方法与上同。本工序要达到的目标是磨削部分与工件未磨削部分的接缝基本消失，工件表面进一步光亮，通过本工序磨削后的工件要基本接近镜面效果，工件表面粗糙度应能达到R0.1mm 5、关于更换砂带的说明：一般来说，600#的砂带可以抛磨1500mm长的工件6-8根，800#的砂带可以抛磨工件4-6根，1000#的砂带可以抛磨工件1-2根，具体情况还需以工件焊接焊点情况，抛光使用的压力，以及打磨的方式方法有很大的关系。另外还需注意更换砂带必须保证砂带在海绵轮上能平稳转动，以达到均匀磨削工件的目的。 打磨三个面说明：焊接件需要打磨以焊接棱边为分界线的水平和竖直的两面，具体来说一共需打磨三面，其打磨示意图如下图所示：
金属表面处理喷砂工艺注意事项 金属表面处理喷砂工艺主要利用高速喷射冲击作用，对金属表面进行清理和粗化的过程。喷砂工艺对金属表面处理能起到一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。该工艺我们经常在苹果公司的各类产品中看到，以及被现有的电视机面壳或中框也越来越多采用。 喷砂工艺清理后的表面如留有较多的残渣，则说明进入磨料罐的磨料含细灰较多，应检查筛分系统和磨料的质量。 潮湿的磨料会引起流坠，堵塞磨料流量阀，或造成磨料流量不稳定，使得已清理的表面过早返锈。如出现这些现象则应检查压缩空气系统的缓冲器、油水分离器及水吸附器，并应经常开启放水阀门，一面水分随压缩空气带入。 已清理表面若有油污残留，除了检查油水分离器，还要考虑有可能是空气压缩机的部件已磨损。 当发现清理效率不高，或表面处理质量等级较低时，应检查空气压缩机的容量与喷嘴是否配套，若不配套，则改换小口径喷嘴，同时检查喷砂工艺软管的直径和长度，检查连接器，对尺寸偏大的应给予更换。 焊缝部位采用砂轮机除锈 焊缝部位需要通过动力工具除锈（角向磨光机、电动钢丝刷）或手工除锈要求进行表面处理。磨光机旋转的速度对磨光效果有密切关系，一般来讲，对表面光洁度要求越高，磨光速度应该越大，磨光速度太小，生产效率低，表面质量差，因此应当选择适当的圆周速度。 选用磨光机除锈时，一般用空载速度为10000r/min，额定功率为580w的SIMJ-125角向磨光机，打磨时对不同工件表面进行磨光，应注意用接触轮来调整磨光带的松紧，控制其张力。用硬接触轮时，磨光带要张紧些；用软接触轮时，应松一些，否则会失去软接触的柔软作用，容易划伤基体。 对于角向磨光机不能达到的边角、焊疤、毛刺等，应同时用手工工具辅助除锈。一般根据零件的材质、形状和要求，选择丝刷材料。对于较软的基材，应选用黄铜丝或镍-银丝刷，对于较硬的基材应先用钢丝轮刷，以清除零件表面棱边的毛刺、焊渣等。同时可用砂皮纸打磨或用铲刀将构件表面的粉尘、泥土、油脂及固体污染物尽行除去，然后再用钢丝刷刷光，使表面露出金属光泽，除锈等级达到St3级。 金属喷砂工艺注意事项，汉通实业专注金属抛光研磨产品生产17年，为上千家不同行业客户提供金属抛光材料,金属研磨材料,金属拉丝材料,金属打磨材料,金属喷砂材料,金属去毛刺材料，产品齐全，价格优惠，售后服务深受客户好评。咨询详询400-8290-699QQ:875564898\2695763754
喷漆作业指导书 1.水洗 1.1所有待喷漆的产品必须经测试台测试检验报检合格后提交报检单. 1.2 确定报检单的工号、设备型号、检验项目合格。 1.3 由专业吊装人员将设备放入水洗房。 1.4 清洗设备人员首先将不可以遇水的设备(如电器设备等)，进行防水包扎处理。 1.5 用稀释剂清擦设备的污垢、油脂。 1.6 使用清洗液清洗前，先把浓缩清洗液搅拌均匀。 1.7 搅拌均匀的清洗液，按（1：10）的比例于水稀释并搅拌均匀。 1.8 使用高压清洗机将稀释后的清洗液喷洒到需清洗的物件表面，用水枪把油污清洗干净。 1.9 使用高压空气将清洗干净的设备吹干。 1.10检查如有局部残留的污垢、油脂，先使用稀释剂清擦后局部清洗吹干即可。 1.11 检查报检合格后，由专业吊装人员将设备吊入喷漆房待喷中间漆。 2. 喷涂中间漆 2.1 确定水洗合格后对不可以喷漆的设备（如电线、电箱）等进行包扎。 2.2 喷中间漆前确定合同，确定客户对中间漆的任何要求（如油漆的品牌、颜色、漆膜厚度、）等。 2.3 调和中间漆、（因我公司以佐敦工业漆为主，以下调和方式以佐敦漆为例）。 2.4佐敦中间漆为双组份漆（即通用改性环氧漆组份A、固化剂为通用改性环氧漆组份B、稀释剂为佐敦17号）。 2.5中间漆开盖后搅拌约3-5分钟。目的是为了使油漆与表面的亮度充分溶解 2.6A组份于B组份混和比、常温5：1 低温4：1 、加入1：10 的17号稀释剂。 2.7将对比好的中间漆搅拌均匀后检查粘稠度，可适当加入17号稀释剂来调节粘稠度达到最加状况。 2.8 搅拌后放置7-10分钟让油漆充分发生化学反应, 油漆搅拌时会有气体进入油漆要放置约10分钟左右. 2.9对中间漆的喷涂我部门一般使用无气喷涂，（有时小件用有气喷涂）。 以使用无气喷涂机为列。 2.10使用前，首先检查喷涂机中各螺栓、螺母、各管路接头以及吸入系统的连接螺母和消音器是否拧紧到位。 2.11检查喷涂机泵座油杯内的机油，如不足应适量加入10号机油。 2.12为保证安全，最高进气压力不准超过0.6MPa. 2.13将吸入软管、放泄管总成、高压软管、喷枪、喷嘴连接好，各连接处的螺纹必须拧紧。调节适当进气压力。 2.14用17号稀释剂将喷涂机和喷枪等循环清洗干净后，将吸入管插入调和好的中间漆桶内，打开进气球阀和放泄阀，此时即可喷涂。 2.15首先对焊道及不规则窄小地方进行预涂。 2.16然后给设备进行均匀喷涂，喷枪于设备保持25-30公分。 2.17喷涂时喷嘴如遇轻微堵塞，可转动手柄180度，扣动喷枪扳机，借助于高压涂料的自身液压吹出喷嘴内赃物。如完全睹塞，须稍微松开喷嘴连接母，待涂料泄压号才能转动手柄，不泄压不能转动手柄，如强行易损坏手柄。 2.18喷涂结束后、及时进行设备清洗，先将涂料泵、高压软管和喷枪内剩余涂料排出，然后用稀释剂空载循环，将涂料泵，放泄阀、高压软管、无气喷枪、喷嘴等清洗干净。清洗时，
不锈钢产品抛光方法： 目前常用的不锈钢抛光方法有以下几种： 1 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。 很显然本公司出售的麻轮用于此类型的抛光，主要用于不锈钢的中抛。 2 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙度一般为数10μm。 3 电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra＞1μm。（2）微光平整阳极极化，表面光亮度提高，Ra＜1μm。 4 超声波抛光将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。超声波加工可以与化学或电化学方法结合。在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。 5 流体抛光流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。 6 磁研磨抛光磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。这种方法加工效率高，质量好，加工条件容易控制，工作条件好。采用合适的磨料，表面粗糙度可以达到Ra0.1μm。
钢材表面喷砂除锈及防腐处理工艺 一、除锈去污的方法 钢材除锈大致有以下几种： 1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。它成本相对便宜但耐用性稍差。在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。后者的抛丸表面更粗糙一些。 2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。 3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。可以采用金刚砂、石英砂等，石英砂的来源有：河砂、海砂及人造砂等。砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。海砂在使用前应祛除其盐份。以上两种除锈方法对环境湿度要求小于85%。而金刚砂可以重复利用。 4、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。但酸洗不能够达到抛丸或喷丸的表面粗糙度效果。且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染。如果处理不当还会造成金属表面过蚀，形成麻点。目前很少采用。 5、手工和动力除锈：工具简单施工方便。但劳动强度大，除锈质量差。该法只有在其他方法都不具备的条件下才能局部采用。比如个别构件的修整或安装工地的局部除锈处理等。其常用工具有：砂轮机、铲刀、钢丝刷、砂布等。
不锈钢电解抛光工艺 一.工作原理 ⑴、电解是以抛光工件为阳极，不溶性金属为阴极，两极同时浸入电化学槽中，通直流电而产生有选择性的阳极溶解，因此不锈钢表面达到高度光洁和光泽的外观。 ⑵、电解作用不锈钢经过电解,其色泽内外一致,清洁光亮,光泽持久，表面形成---黏性薄膜,抗腐蚀性能增强。 二. 电解溶液组成和工艺条件 1.磷酸：能起溶解作用又能在不锈钢表面形成磷酸盐保护膜，阻止不锈钢表面发生过腐蚀。其含量变化较宽，以750mL/L左右为佳。 （1）含量过高时，槽液电阻增大，黏度提高,导致所需电压较高，使整平速度迟缓。 （2）含量过低时，活化倾向大，钝化倾向小，导致不锈钢表面不均匀腐蚀。 2.硫酸：是活化剂，能提高溶液的导电率，降低电阻，从而降低槽电压，节约电能，有利于改善分散能力和提高阳极电流效率。其含量控制在180～210mL/L为最佳。 （1）含量过高时，活化倾向太大，易使抛光表面出现过腐蚀，呈现均匀的密集麻点。 （2）含量过低时，出现严重的不均匀腐蚀。 3.铬酐：是强氧化剂，使表面形成钝化膜，避免表面腐蚀，有利于获得光洁表面。其含量控制在50～60g/L为宜。 （1）铬酐浓度太低，不易获得光亮表面。 （2）浓度太高时在大电流下，易产生沉淀析出，降低电流效率，使抛光表面产生麻点等过腐蚀。 4.丙三醇（甘油）：能起到良好的缓蚀作用，与磷酸生成络合物及其金属衍生物，使抛光表面非常光亮细致，甘油还能防止不锈钢在电解液中的化学腐蚀。 （1）含量过低时，抛光表面虽然光亮，但有腐蚀粗糙之处。 （2）含量高时，即可克服粗糙，又使抛光面光亮细致。 （3）含量过高时，会产生太多的泡沫，影响操作，也浪费材料。 5.糖精：有光亮作用。 （1）糖精在阴极过程中能为金属表面吸附，有助于被抛表面的白亮和发亮。 （2）糖精在阳极过程中，阳极表面形成一层吸附薄膜,当不通电时可防止不锈钢表面受电解液浸蚀。当通电后，电力线首先在凸起部位击穿隔离薄膜而开始溶解，在凹入处被有效地保护，以致达到选择性溶解呈现平滑光亮表面。 6.电流密度： （1）电流密度低时，金属处于活化状态，被抛光表面发生浸蚀，阳极溶解产物少,化学溶解比电化学溶解占优势，以致光洁度差。
喷砂表面工艺 发布日期：2010-4-9 [ 收藏评论没有找到想要的知识 ] 一、前处理 对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。 前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具 D.动力工具。 在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是： A喷砂比其它方式对工件表面清理的速度和彻底最佳。 B没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。 二、喷砂 是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 三、与其它前处理工艺（如酸洗、工具清理）对比 1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。 2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。 喷砂应用
喷漆工艺标准流程 1、检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2、打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3、清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4、中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5、打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6、补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7、研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8、喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9、底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10、吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11、涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12、喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。 C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13、打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光
漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。 注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为漆面长期与外界接触，受外部影响很大，紫外线、雨水、树枝、石块等均可对漆面造成伤害。为了保持汽车的整体美，必须注意随时上蜡保护，一般每2个月左右一次，根据气候等外部条件随时调整。
粗砂打磨，明亮的，平淡结束，发线，染色完成，光明退火，镜面抛光 抛光方法 目前常用的抛光方法有以下几种： 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制 的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术 可以达到 g的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同 时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙 度一般为数10 pm。 电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出 部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。 电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几 何粗糙下降，Ra > 1 pm。（2）微光平整阳极极化，表面光亮度提高，Ra v 1 pm。 超声波抛光将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作 用，使磨料在工件表面磨削抛光。超声波加工宏观力小，不会引起工件变形，但工装制作和 安装较困难。超声波加工可以与化学或电化学方法结合。在溶液腐蚀、电解的基础上，再施 加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。 流体抛光流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光 的目的。常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。介质主要采用在较低压力下流过 性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。 磁研磨抛光磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加 工。这种方法加工效率高，质量好，加工条件容易控制，工作条件好。采用合适的磨料，表面粗糙度可以达到E。
喷砂工艺规程 1 总则 1.1 喷砂是借助0.5～0.7MPa的压缩空气带动砂粒，通过专用喷嘴，高速喷射于金属表面，依靠砂粒的棱角的冲击和摩擦，使金属表面的铁锈及其它污物彻底除净，获得有一定粗糙度，显露出银灰色的表面，一般采用干法压出式喷砂法。 1.2 喷砂适用于涂刷各种耐腐蚀涂料：橡胶、塑料、玻璃钢片材衬里，耐酸板衬里，塑料喷涂，金属喷镀及其它耐腐蚀覆盖层等防腐蚀工程的表面处理。 2 材料 2.1 喷砂用砂粒通常采用带有棱角、质坚的硅质砂（包括海砂、河砂、石英砂、金刚砂等）或其它类似性能的粒状物，其颗粒直径为1～4毫米，不得含有污染金属表面的杂质，并应充分干燥，含水量不得大于1%。 2.2 喷砂用压缩空气进入喷砂罐前需冷却过滤，达到无油无水，压力应控制在0.5～0.7MPa，供气量不得小于3米3/分。 3 砂子的预处理 3.1 利用气流烘砂设备去除砂子里的水分及超标准的固体颗粒和尘土等杂物。 3.2 气流烘砂工艺流程见图1。 3.3.7 热风湿度>250℃； 3.3.8 水膜除尘器水位在两刻度之间； 3.3.9 鼓风机密封轴套温度＜60℃； ℃。 3.4 如无气流烘砂设备也可以在太阳下凉晒，并人工筛选。 4 喷砂操作 4.1 喷砂前，应预先检查喷嘴与胶带及其连接牢固情况，检查其它喷砂附属设备，检查
被喷物件不需喷砂或精密部位预先保护情况，如无异常情况，即可进行喷砂。 4.2 喷砂工艺流程见图2。 1、贮气罐 2、喷砂罐 3、橡胶管 4、喷嘴 5、被喷金属表面 图2 喷砂工艺流程 4.3 单室喷砂罐（结构见图3）操作时，首先关闭阀门“5”和打开阀门“4”，利用压缩空气顶住喷砂罐内的活门“1”使喷砂罐内的砂粒获得一个向下的压力，然后打开阀门“3”和旋塞“2”，使压缩空气与砂粒混合，经橡胶软管从喷嘴喷出，即可进行喷砂工作。喷出的砂量大小由旋塞“2”控制，由操作人员依喷砂的实际情况加以控制。停止工作时，首先关闭旋塞“2”，然后关闭阀门“4”和“3”，最后打开阀门“5”，放出罐内的压缩空气，这时喷砂罐上部的活门依靠自重压开“1”，进行装砂，由此完成一个操作过程。 图3 单室喷砂罐 4.4 喷砂时，操作压力应控制在0.5～0.7MPa，喷嘴与金属表面应距离80～150毫米，喷射角度不小于30℃。 4.5 喷射时，应从设备一端开始，逐渐向另一端移动。 4.6 操作喷砂罐时应与喷砂者始终保持联系，以合理控制砂子流量。 4.7 停喷后要收拾工具，清理现场，废砂要定期清除。 5 喷砂后的物件质量检查及运输、保管 5.1 喷砂后的金属表面质量 5.2 已处理好的金属表面禁止用湿手接触，在运输过程中应保持金属表面洁净，工作中不得穿着油垢的工作服进行工作。 5.3 已处理好的金属表面，应在8小时内进行下一道工序的防腐蚀施工。如果喷砂处理后的表面遭受雨雪或露在空气中时间过长，其表面不合格时，则应重新喷砂处理，洁净表面应妥善保管，并加以适当保护。 6 安全技术及劳动保护 6.1 从事喷砂人员，除遵守一般的安全技术及劳动保护规定外，尚应遵守本章各条的规定。 6.2 喷砂人员应穿戴必要的劳动保护用具，例如：手套、皮鞋、口罩等，持砂嘴者要穿戴通入新鲜空气的喷砂衣。 6.3 喷砂人员与看罐人员之间要密切配合，操作开始时，当喷砂人员拿好喷嘴以后，看罐者方可将压缩空气排净后，喷砂人员才可放下喷嘴。 6.4 喷砂人员所持喷嘴不得直对他人。 6.5 看罐人员应时刻注意橡胶管是否有爆带，发现爆带要及时处理。 6.6 严禁带压向喷砂罐内装砂。 6.7 操作场所应有良好的通风条件，进入设备、容器或管道内喷砂时，应预先按设通风排尘用的排风机，并分析器内爆炸性、可燃性或有毒气体成分含量。 6.8 操作人员应按国家和行业的现行规定，定期进行身体检查。 附录 A 喷射除锈质量等级标准 1、Sa1级轻度喷射除锈 除去金属表面上疏松的氧化皮、浮锈及油污。 2、Sa2级彻底地喷射除锈 除去金属表面几乎所有氧化皮、锈和污物，并用干燥洁净的压缩空气或刷子清除粉尘。紧附的氧化皮、锈斑或旧漆等残留物的总面积，在任何25×25mm面积上不得超过
仅供参考[整理] 安全管理文书 喷砂工安全注意事项 日期：__________________ 单位：__________________ 第1 页共4 页
喷砂工安全注意事项 一、空气压缩机 1、开机前，应确认机组附近无人作业，并检查是否有遗留物品，关上机组门。开机时，先发出警示，告知机组周围人员注意安全。 2、空压机不准在高于铭牌规定的排气压力下工作，否则会导致电机过载损坏。 3、空压机发生故障或有不安全因素存在时，切勿强行开机，应切断电源，悬挂设备故障禁止开机警示牌。 4、检修维护保养设备时应确认电源已被切断，并在电源处挂禁止合闸警告标志，以防他人误合闸送电造成伤害。 5、检修维护设备时，必须关闭空压机机组对外供气相应隔离阀，并把机组压缩空气完全释放，且维护人员应避开空压机系统中的任何排气口，待空压机机组全部冷却后进行。 6、清洗机组零部件必须采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂。 7、安全阀、压力表等必须按规定进行检验检测。 8、空压机的零配件必须是正规厂家提供，必须使用螺杆空压机指定高级冷却液，不同品牌的油严禁混用。 9、冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂。 10、空压机组应由固定人员操作，操作人员应熟悉设备结结原理，并按空压机操作规程和安全注意事项使用维护。 二、其他 1、喷砂作业时必须关闭大门，保持观察窗状态完好。 第 2 页共 4 页
2、台车进出时应防止撞击大门或人员，并注意防止压住喷砂管等。 3、禁止将烟头、棉纱、螺钉等大颗粒或柔软物体留在喷砂房内，以免进入蜂窝地板造成堵塞。 4、禁止超量投入砂料，禁止将未经过筛的潮湿、渗杂、锈结、粘固的砂料投入砂料系统。 5、必须按规定穿戴好劳动保护用品。严禁将喷枪对准待喷工件以外的人或其他物件。 6、每次工作完后，必须将喷砂房内残余磨料全部回收。 7、喷砂房照明灯具的护网损坏后应及时更换，以免造成灯具的损坏。 第 3 页共 4 页
喷漆工艺流程 喷漆工艺标准流程 1．检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2．打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3．清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4，中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5，打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6．补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7．研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8．喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9．底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10．吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11．涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12．喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13．打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光 漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为
不锈钢电解抛光工艺 不锈钢具有优良的耐蚀性能，因而在工业中得到了广泛应用。在许多场合，不锈钢制品的表面常常需要满足某些特殊的要求，例如：低表面粗糙度，高光泽度，亚光处理，法纹效果等。其中降低表面粗糙度、提高光亮度，也就是通常所说的进行表面抛光，是最为常见的要求。 不锈钢经过电解抛光后，会呈现出诸多优点： 1.抛光的表面不会产生变质层﹐无附加应力﹐并可去除或减小原有的应力层。 2.对难于用机械抛光的硬质材料﹑软质材料以及薄壁﹑形状复杂﹑细小的零件和制品都能加工。 3.抛光时间短﹐而且可以多件同时抛光﹐生产效率高。 4.电解抛光所能达到的表面粗糙度与原始表面粗糙度有关﹐一般可提高两级。但由于电解液的通用性差﹐使用寿命短和强腐蚀性等缺点﹐电解抛光的应用范围受到限制。电解抛光主要用于表面粗糙度小的金属制品和零件﹐如反射镜﹑不锈钢餐具﹑装饰品﹑注射针﹑弹簧﹑叶片和不锈钢管等﹐还可用于某些模具(如胶木模和玻璃模等)和金相磨片的抛光。 电解抛光的优劣与否，取决于电解抛光的机理和工艺、抛光液各主要成分，其次之外，还有工艺参数选择、电场分布分析、辅助电极设计等。 现介绍一种不锈钢电解抛光工艺： 一、抛光液组成和操作条件 浓磷酸（比重 1.74） 510ml/L 887.4g/L 浓硫酸（比重1.84） 395ml/L 726.8g/L LQ-60添加剂 50ml/L 52.5g/L 水 50ml/L 50g/L 温度 50–75℃最佳60–65℃ 阳极电流密度，DA 6–15A/dm2 最佳10–12A/dm2 电压 5–8 伏 抛光时间 3–5分钟 阴极材料铅或铅合金 阴极面积∶阳极面积 2–3∶1 二、开槽步骤 LQ-60添加剂是一种表面活性剂，在其使用初期电解抛光时会产生大量泡
金属钢结构的喷砂工艺 为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。防腐蚀界有这么一句话“七分除锈，三分涂装”，可见除锈的重要性。鉴于水工金属结构的特殊性，如体积大、施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个方面。 1.前期控制 喷砂前，依据《涂装前钢材表面锈蚀等级和除锈等级》规定，对金属结构基体表面锈蚀等级进行评定。仔细检查，清除焊渣、飞溅等附着物，并清洗表面油脂及可溶污物，对无用的焊接体或联接物也应作妥善处理 2.磨料控制 喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量<2%）、无泥土及其他杂质；以石英砂为好，粗河砂也可；同时，应考虑砂料运输条件，单价高低，回收能力等因素；砂料粒径以 0.5～1.5mm为宜，筛选前须晒干，存储于棚内、室内，筛孔大小为：粗筛40～48孔/cm2（粒径 1.2 mm）、细筛372～476孔 /cm2 （粒径0.3mm）。 除锈方案确定后，磨料可选河砂、石英砂或二者混合。在岗南水库除险加固中，经预喷比较，将石英砂和河砂按1∶1掺和使用除锈效果最好。 3.工具控制 喷砂操作时，空压机气压为6.0×105～6.5×105Pa，气压变幅为0.5×105～1.0×105Pa。一般砂桶气压为4.5×105～5.5×105Pa，不得小于4.0×105Pa。喷砂前应检查压力容器的生产厂家是否持有有关部门颁发的生产许可证、喷砂工佩戴的防护工具、安全带（绳）和供氧装置是否安全可靠，以及喷嘴磨损情况，当孔口直径增大25%时宜更换喷嘴。 4.环境控制 鉴于水工金属结构喷砂除锈为露天作业，施工时除应注意防尘和环境保护，还必须每日检测施工现场环境温度、湿度和金属表面的温度，计算当日露点，做好施工记录。当空气相对湿度大于85%、金属表面温度低于露点以上3℃时不得施工。

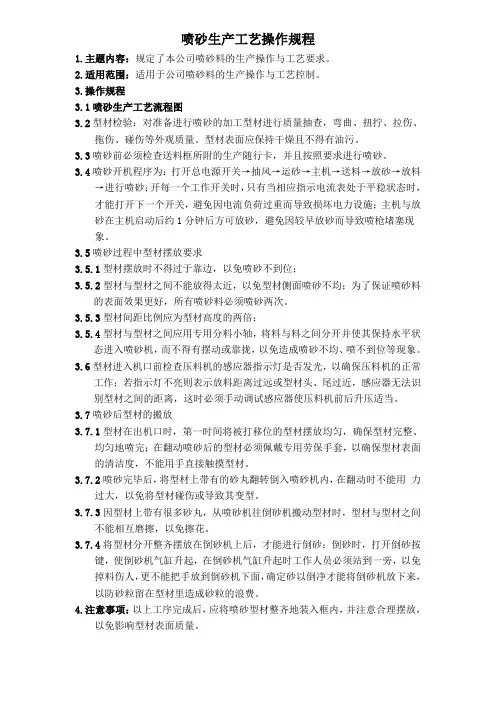

喷砂生产工艺操作规程 3、操作规程3、1喷砂生产工艺流程图3、2型材检验：对准备进行喷砂的加工型材进行质量抽查，弯曲、扭拧、拉伤、拖伤、碰伤等外观质量。型材表面应保持干燥且不得有油污。3、3喷砂前必须检查送料框所附的生产随行卡，并且按照要求进行喷砂。3、4喷砂开机程序为：打开总电源开关→抽风→运砂→主机→送料→放砂→放料→进行喷砂；开每一个工作开关时，只有当相应指示电流表处于平稳状态时，才能打开下一个开关，避免因电流负荷过重而导致损坏电力设施；主机与放砂在主机启动后约1分钟后方可放砂，避免因较早放砂而导致喷枪堵塞现象。3、5喷砂过程中型材摆放要求3、5、1型材摆放时不得过于靠边，以免喷砂不到位；3、5、2型材与型材之间不能放得太近，以免型材侧面喷砂不均；为了保证喷砂料的表面效果更好，所有喷砂料必须喷砂两次。3、5、3型材间距比例应为型材高度的两倍；3、5、4型材与型材之间应用专用分料小轴，将料与料之间分开并使其保持水平状态进入喷砂机，而不得有摆动或靠拢，以免造成喷砂不均、喷不到位等现象。3、6型材进入机口前检查压料机的感应器指示灯是否发光，以确保压料机的正常工作；若指示灯不亮则表示放料距离过远或型材头、尾过近，感应器无法识别型材之间的距离，这时必须手动调试感应器使压料机前后升压适当。3、7喷砂后型材的搬放3、7、1型材在出机口时，第一时间将被打移位
的型材摆放均匀，确保型材完整、均匀地喷完；在翻动喷砂后的型材必须佩戴专用劳保手套，以确保型材表面的清洁度，不能用手直接触摸型材。3、7、2喷砂完毕后，将型材上带有的砂丸翻转倒入喷砂机内，在翻动时不能用力过大，以免将型材碰伤或导致其变型。3、7、3因型材上带有很多砂丸，从喷砂机往倒砂机搬动型材时，型材与型材之间不能相互磨擦，以免擦花。3、7、4将型材分开整齐摆放在倒砂机上后，才能进行倒砂；倒砂时，打开倒砂按键，使倒砂机气缸升起，在倒砂机气缸升起时工作人员必须站到一旁，以免掉料伤人，更不能把手放到倒砂机下面，确定砂以倒净才能将倒砂机放下来，以防砂粒留在型材里造成砂粒的浪费。4、注意事项：以上工序完成后，应将喷砂型材整齐地装入框内，并注意合理摆放，以免影响型材表面质量。
喷漆工艺流程 一、表面处理施工 1、表面清洁：用湿毛巾清洁喷涂区域表面的脏污，然后用除油剂配合擦拭布除油污。 注意：整个表面处理施工过程中必须一直佩戴防尘口罩 2、评估受损区域：一边评估一边使用废旧的P180#干磨砂纸对受损部位进行标示。 3、打磨旧漆：使用偏心距为6mm的手掌式干磨机配合P80#的干磨砂纸打磨旧漆至裸金属，塑料件打磨至裸塑料。 大面积或厚灰底须先用星型偏心的手柄式干磨机配合P80#的干磨砂纸去除旧漆膜。 注意：打磨前必须对邻近部位、亮条、尾灯等妥善保护 4、打磨羽状边：使用手掌式干磨机配合P120#的干磨砂纸打磨羽状边。 5、清洁除油：用风枪配合毛巾对打磨区域进行清洁除尘后，使用擦拭布配合除油剂清洁整个施工区域。 6、施涂防锈底漆：在裸金属区域擦涂/喷涂一层防锈底漆，在裸塑料区域擦涂/喷涂一层塑料底漆。
7、刮涂原子灰：使用灰刀对受损部位刮涂三道原子灰。 第一道：对刮涂区域进行压刮。 第二道：填补凹陷。 修平表面。第三道： 注意：玻璃钢件的小裂纹等损伤需使用纤维原子灰 砂眼之类细小缺陷也必须填补原子灰 8、打磨原子灰：对干燥后的原子灰进行打磨。 第一步：使用P80#干磨砂纸配合手掌式干磨机进行平整粗磨。 第二步：使用P80#干磨砂纸配合干磨手刨进行修整粗磨。 第三步: 使用P120#干磨砂纸配合干磨手刨进行修整细磨。 第四步：使用P180#干磨砂纸配合干磨手刨进行精细打磨。 注意：切忌用干磨机对原子灰进行修整打磨 9、修复后检查：打磨完毕后对施工区域的恢复程度进行检验，确保施工质量 注意：邻近件的对位必须要准确 10、磨毛处理：对打磨合格的施工区域进行磨毛。 第一步: 使用240#干磨砂纸配合手掌式干磨机去除修复部位砂纸痕。第二步: 使用320#干磨砂纸配合手掌式干磨机去除修复部位砂纸痕并将需要施涂中途底漆的区域打磨至无光。 注意：原子灰附近漆面的砂纸痕必须彻底清除
喷砂工艺流程 一、喷砂工艺流程 素材检查－上模－喷反面－卸模－上模－喷正面－卸模－外观检查－整形－包装－出货 注：每种部品的工艺流程可因客户的不同需求做适当的调整。 二、素材检查的内容（不良状况） 1、刮伤：冲压时模内有残渣或运输过程中的碰撞造成。 2、打点: 冲压模内有颗状渣或运输时砂粒与部品摩擦造成。 3、压痕：模具残缺造成冲压不良。 4、模痕：打磨时砂粒与部品摩擦或因砂纸太粗。 5、缺边：冲压模具残缺或其它硬物摩擦、碰撞造成。 6、毛边：打磨素材时未磨干净或冲压时造成（侧面或边缘部位）。 7、腐蚀：产品上粘水时间太长或有化学物品。 8、棱角线：打磨素材时未修好。 9、未倒角：半成品混入。 10、变形：挤压变形、抛光变形。 11、贴胶：脱脂不净或保护膜未除干净。 检查条件：40W的日光灯照射下，产品放置于距离检查者眼睛30cm处进行检查。 处理方法：分类包装、统计、贴不合格标签，退还客户。 三、上模 上模方法：将专用模具放置于平面上模台上，取已品检好的良品按“上模操作标准书”指定方法放进模具内。然后依不同产品的喷砂条件，放在相应的运输带上，待喷反面/正面。 四、喷反面/正面 1、按各部品的不同需求，调整不同的气压与速度，开启需用的喷枪。 2、挂好产品的模具，不可再喷砂过程中停留或掉机。 3、放入时，产品不可碰到机箱，位置应在规定范围内。 4、取模具时，不可将未喷完的产品拉出来，待模具走到规定位置才可拿出。 五、卸模 卸模方法： 1、把模具从运输带上拉出来，同时用气枪将模内砂粒吹干净，摆在台面上。 2、按“卸模作业标准书”将部品从模具架上取出，按规定摆放于纸板上，部品之间应保持10mm的 距离。 3、堆放层数不可太高，以免产品变形。 六、外观检查（成品） 检查条件：再40W的日光灯照射下，产品放置于距离检查者眼睛30cm处检查。 检查方法：在标准检查环境下利用限度样品与产品比较的方法。 检查标准： 1、产品的砂粒效果同样品一致，不可有偏粗、偏细，喷砂不均、漏喷等现象，侧面和正面砂粒效果要 一致。 2、表面不可有刮伤、磨痕、缺边、压痕等与素材外观不可接受的不良现象。 七、整形 检查条件：在40W日光灯照射下，产品放置于平面台上。 检查方法： 1、在标准环境下利用限度样品与产品对比或用专用治具测量。如有变形，可依每种部品的变形度检查
喷漆工艺流程及技术要求 一、工艺流程 1.每批订单生产之前先喷色板，经技术确认合格后，方可批量生产。 2.修边打磨：(把原件有毛边的用刀片修平，再用砂纸打磨平滑）。 3.除油除尘：（把修好的件用除油剂擦拭一遍，注意：必须擦到位）。 4.上挂架：保证镜座和盖板一体喷漆，而且要和镜体同一车架对应上架，能保证同一批油漆喷漆，同一车架烘烤，避免造成三个件有色差，镜座要增加膜厚8-10μm。 5.喷漆底漆：（涂装底漆要在25μm±1，要均匀，不能少漆或多漆，底漆60℃烘干20分钟（常温在30℃ ±3的情况下烘干10分钟）。（调配漆比例要严格按厂家给的比例）。 6.底漆层打磨：（把烘干的底漆件查看一遍有颗粒的用2000#的砂纸打磨平，把需要返工的挑选出来进行返修）。 7.喷漆色漆：（色漆厚应在30μm±2，特别要注意均匀的喷漆色漆60℃烘干20分钟（常温在30℃±3的情况下烘干10分钟），以免产生不同部位有色差）。 8.喷漆清漆：清漆的厚度应在35-40μm，不能少喷或多喷，少喷会产生局部的厚度不够而导致光泽度 不够，多喷会出现挂流现象。 9.烘烤：把喷好漆的产品用60℃烘烤120分钟。 10.包装：把烘烤好的产品晾置20分钟后即可开始检查。注意，目视对比色板是否有明显色差，不良品进行隔离，表面不能有颗粒、少漆、挂流等现象。有颗粒的需要打磨抛光，少漆和挂流的需返工、返修，杜绝不良品入半成品库。 11.入半成品库：把包装好的，贴有标签的入库，保证镜座盖板一体配送。 二、涂装产品标准 1.涂装好的产品要和标准色板的颜色保持一致。 2.产品表面不能有明显的颗粒。 3.表面不能少漆。 4.表面不能有橘皮现象。 5.不能有挂流现象。 6.车厂有特殊要求的：用2B或HB的铅笔呈45°角用大于1.5N力划过不能有明显的划伤。 7.附着力：百格测试不掉漆。 三、批次首检：每个批次生产前必需进行首检检测。 1.依据色板或确认样件，检测是否与标准颜色一致。 2.有无少漆挂流现象。 3.清漆和色漆是否有化学反应现象。 4.要有检查记录：每批次生产记录、色差、数据。 四、设备开机前点检：每天早上开机前需检查所有设备是否正常。 1.空气压缩机是否正常运转、是否缺机油。 2.送风系统是否正常，是否达到正常压力。
