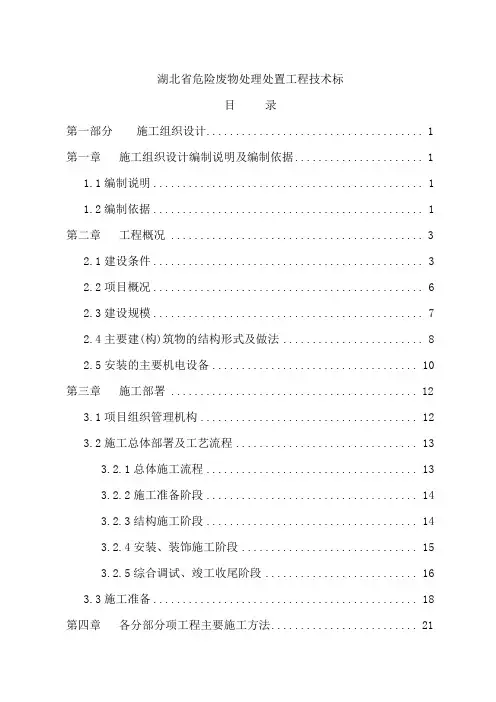

湖北省危险废物处理处置工程技术标
目录
第一部分施工组织设计 (1)
第一章施工组织设计编制说明及编制依据 (1)
1.1编制说明 (1)
1.2编制依据 (1)
第二章工程概况 (3)
2.1建设条件 (3)
2.2项目概况 (6)
2.3建设规模 (7)
2.4主要建(构)筑物的结构形式及做法 (8)
2.5安装的主要机电设备 (10)
第三章施工部署 (12)
3.1项目组织管理机构 (12)
3.2施工总体部署及工艺流程 (13)
3.2.1总体施工流程 (14)
3.2.2施工准备阶段 (15)
3.2.3结构施工阶段 (15)
3.2.4安装、装饰施工阶段 (15)
3.2.5综合调试、竣工收尾阶段 (17)
3.3施工准备 (19)
第四章各分部分项工程主要施工方法 (24)
4.1施工测量方案 (24)
4.2排水及降水方案 (29)
4.3土方工程及不良地基处理施工方案 (30)
4.3.1地下障碍清除 (30)
4.3.2土方开挖 (30)
4.3.3基岩爆破及不良地基处理 (31)
4.3.4土方回填 (35)
4.3.5土方施工注意事项 (37)
4.4基础施工方案 (38)
4.5钢筋混凝土框架结构施工方案 (44)
4.5.1钢筋工程施工方案 (44)
4.5.1.1钢筋加工场地及运输方式 (45)
4.5.1.2钢筋翻样及加工 (45)
4.5.1.3钢筋连接及锚固 (46)
4.5.1.4钢筋固定及绑扎 (53)
4.5.1.5应注意的质量问题 (56)
4.5.1.6钢筋施工的配合 (57)
4.5.1.7安全措施 (60)
4.5.1.8节约材料、降低成本措施 (61)
4.5.2模板工程施工方案 (62)
4.5.2.1对于模板及其支撑系统，必须满足如下要求： (63)
4.5.2.2柱模 (63)
4.5.2.3梁、板模板 (64)
4.5.2.4楼梯模板 (65)
4.5.2.5模板接头处拼缝处理 (66)
4.5.2.6模板拆除 (67)
4.5.2.7其它注意事项 (68)
4.5.2.8模板堆放与保护 (70)
4.5.2.9安全及消防措施 (70)
4.5.3混凝土工程施工 (72)
4.6预埋地脚螺栓安装 (79)
4.7池体结构施工方案 (81)
4.8脚手架工程施工方案 (90)
4.8.1外脚手架 (90)
4.8.2内脚手架 (95)
4.8.3脚手架出入口的构造 (95)
4.8.4人行马道 (96)
4.8.5安全防护措施 (97)
4.8.6脚手架的质量检查及验收 (99)
4.8.7安全管理措施 (99)
4.9砌体工程施工方案 (101)
4.10烟囱施工 (111)
4.10.1烟囱基础施工 (111)
4.10.2烟囱施工 (112)
4.10.3烟囱内衬砌筑方案 (116)
4.11钢结构工程施工方案 (118)
4.11.1钢结构加工、制作 (118)
4.11.1.1钢结构材料要求 (119)
4.11.1.2钢结构加工制作流程 (120)
4.11.1.3放样、下料和切割 (122)
4.11.1.4矫正和成型 (123)
4.11.1.5边缘加工 (126)
4.11.1.6制孔 (127)
4.11.1.7组装 (128)
4.11.1.8钢结构的焊接 (130)
4.11.1.9预拼装 (131)
4.11.2钢结构安装 (133)
4.11.2.1厂房结构安装方案 (134)
4.11.2.2高强螺栓的施工 (141)
4.11.2.3施工技术措施 (144)
4.12彩板施工方案 (146)
4.12.1彩板屋面安装方案 (146)
4.12.2墙板安装方案 (150)
4.12.3彩板安装注意事项 (152)
4.12.4压型钢板安装质量要求 (153)
4.13装饰工程施工方案 (153)
4.13.1抹灰工程施工方案 (153)
4.13.2水泥砂浆楼地面工程施工方案 (159)
4.13.3内墙工程施工方案 (161)
4.13.4外墙工程施工方案 (165)
4.13.5铝合金窗安装方案 (167)
4.13.6木门安装方案 (173)
4.13.7油漆工程施工方案 (176)
4.13.8装饰工程质量保证措施 (178)
4.14屋面卷材防水工程施工方案 (180)
4.15填埋场施工方案 (184)
4.16厂区道路施工方案 (184)
4.16.1施工工艺流程 (185)
4.16.2主要施工方法 (185)
4.16.2.1测量放线 (185)
4.16.2.2道路路基施工 (185)
4.16.2.3水泥稳定石屑 (186)
4.16.2.4路边侧平石 (187)
4.16.2.5道路路面施工 (188)
4.16.2.6排水边沟施工 (190)
4.17桥式起重机安装方案 (190)
4.17.1吊装方案的选择 (190)
4.17.2安装前准备工作 (190)
4.17.3安装方法 (191)
4.17.4天车的试运行 (195)
4.18回转窑安装方案 (197)
4.18.1回转窑设备安装工艺流程 (197)
4.18.2基础验收及测量 (198)
4.18.3设备开箱检查 (200)
4.18.4托轮装置安装 (201)
4.18.5窑体预组装 (205)
4.18.6窑体安装 (206)
4.18.7窑体同心度测量 (208)
4.18.8窑体焊接 (209)
4.18.9传动装置安装 (213)
4.18.10窑头及窑尾密封装置的安装 (214)
4.18.11耐材施工方案 (214)
4.19锅炉安装调试方案 (216)
4.20过滤器设备安装施工方案 (231)
4.21水泵等泵的安装 (232)
4.22风机的安装 (234)
4.23布袋除尘器安装 (236)
4.24除尘风机安装 (237)
4.25各种槽罐安装方法 (239)
4.26管道及检查井施工方案 (239)
4.26.1工艺流程 (239)
4.26.2施工控制要点 (240)
4.26.3主要施工方法 (242)
4.27电气工程施工方案 (248)
4.27.1电气工程概况 (248)
4.27.2变压器安装方案 (248)
4.27.3盘柜安装方案 (254)
4.27.4电缆桥架安装方案 (256)
4.27.5配管 (257)
4.27.6管内穿线 (258)
4.27.7电力电缆敷设 (259)
4.27.8配电箱(柜)的安装 (259)
4.27.9灯具安装 (260)
4.27.10送配电系统调试 (260)
4.27.11防雷及接地系统 (261)
4.27.12电气调试方案 (261)
4.27.12.1调试准备 (263)
4.27.12.2常规调试 (264)
4.27.12.3配电系统调试方案 (266)
4.27.12.4恒速传动系统调试 (269)
4.28自动化仪表安装方案 (270)
4.28.1仪表安装 (271)
4.28.2取源部件安装 (273)
4.28.3导压管路安装及试压 (275)
4.28.4称重装置安装 (276)
4.28.5仪表调试方案 (279)
4.28.5.1调试准备 (279)
4.28.5.2单体调试 (280)
4.28.5.3系统调试 (282)
4.29电讯安装方案 (284)
4.29.1火灾报警装置安装方案 (284)
4.29.2电话、闭路电视安装方案 (286)
4.30系统调试方案 (287)
4.30.1设备单体试车方案 (287)
4.30.2无负荷联动试车方案 (289)
4.30.3热负荷联动试车保驾 (290)
第五章拟投入的主要施工机械设备情况及进场计划 (291)
5.1拟投入的主要施工机械设备情况 (291)
5.2施工机械设备进场计划 (293)
第六章劳动力安排计划 (294)
6.1劳动力安排计划 (294)
6.2劳动力的动态管理措施 (295)
6.3劳动力计划 (296)
第七章主要材料投入计划安排 (298)
7.1各专业施工主要材料供应及进场计划 (298)
7.2工程材料采购及管理 (298)
7.3工程材料供应保障 (299)
7.3.1材料的资源保障 (299)
7.3.2主要材料的技术标准控制及保障 (299)
7.3.3主要材料供应的质量保障 (299)
7.3.4施工周转材料的供应保障 (299)
7.3.5采购资金的保障 (300)
第八章确保工程质量的技术组织措施 (301)
8.1质量目标 (301)
8.2质量保证体系 (301)
8.3材料管理 (302)
8.3.1对甲供材料的管理 (303)
8.3.2自行采购管理 (303)
8.3.3进货检验和试验 (304)
8.3.4运输和仓储管理 (304)
8.4分项分部质量预控 (305)
8.4.1测量质量预控措施 (305)
8.4.2模板质量控制 (306)
8.4.3混凝土浇筑工程的质量控制 (307)
8.4.4钢筋工程的质量控制 (308)
8.4.5保证砌体施工质量的措施 (309)
8.4.6管道安装工程的质量控制 (309)
8.4.7电气安装工程的质量控制 (309)
8.5施工工序检查程序 (310)
8.6工序交接 (311)
8.7工程质量验收 (312)
8.8质量通病防治措施 (313)
8.9与工艺管件及设备安装的配合措施 (334)
第九章确保安全生产的技术组织措施 (336)
9.1安全目标 (336)
9.2安全生产管理体系 (336)
9.3安全标志和安全防护 (339)
9.4施工临时用电安全管理规定 (339)
9.5现场消防措施 (340)
第十章确保文明施工及环境保护的技术组织措施 (342)
10.1文明施工目标 (342)
10.2文明施工体系 (342)
10.3文明施工保证措施 (343)
10.4消防保证措施 (344)
10.5环保及不扰民保证措施 (345)
10.5.1噪声治理方案 (345)
10.5.2扬尘治理方案 (345)
10.5.3污水治理方案 (346)
10.5.4施工垃圾治理方案 (346)
10.5.5施工节能措施 (346)
10.6地下管线及其他地上地下设施的保护加固措施 (347)
10.7竣工时现场清理 (347)
10.8卫生防疫管理措施 (347)
10.9考核与评比 (348)
第十一章确保工期的技术组织措施 (349)
11.1计划开、竣工日期和施工进度计划横道图及网络图 (349)
11.2施工进度计划保证措施 (349)
11.2.1工期保证体系程序图 (349)
11.2.2确保工期的组织措施 (349)
11.2.3管理和设备保障措施 (352)
11.2.4保证工期的技术措施 (353)
11.2.5节假日保勤措施 (354)
11.3一旦出现工期延误而采取的补救措施 (354)
第十二章施工总平面图 (357)
12.1施工总平面布置原则 (357)
12.2施工总平面布置 (357)
12.3施工道路 (357)
12.4施工供水 (357)
12.5施工用电 (358)
12.6施工排水 (358)
12.7施工通讯 (359)
12.8总平面管理 (359)
12.9现场管理标准 (360)
第十三章季节性施工技术措施 (362)
13.1雨期施工技术措施 (362)
13.2高温季节施工措施 (365)
13.3农忙季节不停工措施 (367)
第十四章服务、保修措施 (368)
14.1服务措施 (368)
14.1.1施工准备阶段的服务 (368)
14.1.2施工阶段的服务 (368)
14.1.3 竣工验收阶段的服务 (369)
14.2工程保修期的服务措施 (369)
第二部分项目管理机构配备情况 (371)
一、项目管理机构配备情况表 (371)
二、项目经理简历表 (373)
三、项目技术负责人简历表 (375)
第一部分施工组织设计
第一章施工组织设计编制说明及编制依据
1.1编制说明
本单位在认真阅读招标文件、施工图纸和对本工程现场踏勘的基础上，结合本单位的实际情况，对施工组织设计的编制原则、内容、措施进行充分的研究和讨论，特编制本工程施工组织设计。
本施工组织设计编制目的是为湖北省危险废物处理处置工程的施工提供完整的纲领性技术文件，用以指导建筑安装的施工和管理，确保优质、高速、安全、文明地完成本工程的建设任务。
1.2编制依据
(1)湖北省危险废物处理处置工程招标文件(招标编号：TC05AA17/2)；
(2)南昌有色冶金设计研究院和南昌瑞凌环保工程有限公司设计的《湖北省危险废物处理处置工程初步设计》附图(N3066CS2)；
(3)中华人民共和国颁布的现行建筑安装工程的各类规范、标准及规程。
(4)政府有关建筑工程管理、市政管理、环境保护等法规及规定。
(5)我单位有关总承包管理、质量管理、安全管理、文明施工管理规定。
(6)ISO9001：2000版《质量管理体系标准》及本单位质量管理体系文件。
(7)ISO14000国际环境管理系列标准及本单位环保管理体系文件。
(8)ISO18000职业安全健康管理系列标准及本单位职业安全健康管理体系文件。
(8)本工程现场和周边的实地踏勘情况。
(9)建设部颁布的《建设工程施工现场管理规定》。
(10)招标文件对质量、安全、文明施工的有关规定。
(11)我单位在长期施工中总结出的先进成果、工法以及类似工程的施工经验。
第二章工程概况
2.1建设条件
(1)建设地点及交通状况
拟选厂址位于湖北省咸宁市贺胜桥镇团墩山，离最近的城镇贺胜桥4公里。厂址距京广铁路贺胜桥站4公里，又有与京广铁路并行的直通公路干线，北去距武汉市城区66公里，南达咸宁市22公里，相距贺胜桥至大冶的铁贺公路400米，可直通黄石市、鄂州市。铁路、公路交通畅通，交通运输较为方便。
(2)厂区地形地质
工程所在地地形起伏较大，许多地段地形坡度超过10°，该场地为不均匀地基土。
(3)岩土工程
场区在勘察深度范围内赋存的地层主要为第四系粘性土层、白垩—第三系细沙岩和志留系泥岩。岩土层按自上而下的顺序依次如下：
①－1层素填土：层厚0～1.40m，层顶标高36.34～48.84m。由褐黄色、粘性土组成，局部含少量碎石，结构松散。
①－2层耕土：层厚0～0.50m，层顶标高37.23～52.19m。褐黄色、棕黄色粘性土组成，含较多植物根系、虫眼，结构松散。
②层粉质粘土：层厚0～1.70m，层顶标高36.73～39.32m。褐黄色，可塑状态。含少量Fe、Mn质氧化物，夹极少量白色粘土，为中等压缩性土。
③层粘土：层厚0～4.50m，层顶标高37.62～48.44m。褐红色、灰黄色，硬塑状态。含少量Fe、Mn质氧化物及结核，夹极少量团块状灰白色粘土，为中偏低压缩性土。
④层残坡积粘土:层厚0.50～8.80m，层标高33.04～51.67m。褐黄色、绿黄色，硬塑状态。含少量Fe、Mn质氧化物，含少量团块状灰白色粘土，含少量棱角状泥岩碎块和石英砂岩，为中等压缩性土。
⑤－1层含钙泥岩强化：厚度1.30～11.00m，层顶标高26.04～
38.71m。灰黄色，节理、裂隙发育，层面少量Fe、Mn质侵染，呈褐红色。岩芯破碎，呈块状，局部夹粉砂质泥岩。
⑤－2层含钙泥岩中风化：最大揭露厚度6.00m，层顶标高17.84～
33.79m。绿灰色、灰色。节理、裂隙较发育，倾角30o～70o，层面少量Fe、Mn质侵染、裂隙较发育，倾角30o～70o，层面少量Fe、Mn质侵染，呈褐红色，局部夹砂粉质泥岩和泥灰岩。
⑤－3层含钙泥岩微风化：最大揭露厚度5.5m，层顶标少量高12.04～
20.65m。灰色。节理、裂隙少量发育，倾角65o，层面少量Fe、Mn质侵染，呈褐红色，岩芯完整，呈长柱状，局部夹粉砂质泥岩和泥灰岩。
⑥－1层泥岩强化风：厚度2.00～14.70m，层顶标高35.63～
51.07m。灰黄色。节理、裂隙发育，岩芯破碎，呈块状，层面少量Fe质侵染，呈褐红色。
⑥－2层泥岩中风化：最大揭露厚度5.5m，层顶标高26.87～47.37m。黄绿色、绿灰色。节理、裂隙发育，岩芯呈柱状，倾角70o，层面少量Fe 质侵染，呈褐红色。
(4)水文地质
厂址区地下水为上层滞水，主要赋存在上部素填土中及低洼地段，受季节控制，接受大气降水和地表水的补给。无含水层，无地表迳流与泉水，大气降水一般顺地面坡向流走。
根据水样分析结果，地下水对砼不具腐蚀性，对钢结构具弱腐蚀性。
(5)自然环境
工程所在地气候属典型的亚热带季风气候，具有四季分明、日照充足、无霜期长(258天)、雨量充沛等特点。年平均气温17.5℃，最低月平均气温(1月)4℃，最高月平均气温(7月)29.2℃，极端最低气温－6.2℃，极端最高气温39℃。全年日照时数1879.6小时，年平均日照率为42％，年辐射量为105.3kcal/cm2。年平均风速1.4m/s，年主导风向为N、频率为11.05%,次主导风向为NNE、频率为8.61%。
该地区年平均降水量为1653.1mm，最大年降水量1958.3mm，最小年平均降水量1012.0mm。降水集中在4、5、6月，降水量在200mm 以上，而3、7、8月降水量也在100mm以上，只有1、12月降水量少，在50mm以下。一日最大降水量206.6mm，最大积雪深度为270mm。
(6)地震设防
根据所在区域内咸宁市温泉地震站的记载，该地区历史上未见到地震记载。根据湖北省有关抗震文件，咸宁地区为不设防区域。但考虑到处理场的重要性和特殊性，建、构筑物拟按6度地震烈度设防。
(7)电源
本工程供电电源引自距本处置中心约3km处的贺胜桥镇变电所，供
电电压等级为10kV。电源采用架空线路引至处置中心围墙外，再采用电缆埋地敷设引至处置中心变电所。
为满足本处置中心对电源的要求，需确保二级负荷供电，因此在处置中心设置应急柴油发电机房。
(8)水源及排水
拟建处理场所在的咸安区境内河流水系发育，有大小河港70余条，呈东南—西北流向，其中流域面积在3～50km2的有68条，全区河网密度0.4km/km2,湖泊集于西北部。全区河流共分三大水系：淦河水系、高桥河水系与汀泗河水系，分别汇入斧头湖、梁子湖与西凉湖，自然落差较大，如淦河坡度为4.51‰。咸安区水资源总量为8.5亿m3，但由于蓄引水工程有限，可供水能力为1.95亿m3。工程生产与生活用水由贺胜桥镇自来水厂铺设专用供水管道供给。
拟建工程项目排水经厂区排水沟排至厂区外的天然排水沟，汇入江夏区屋饶水塘，据现场调查结果，其水域面积为9.8hm2,水深约为2.5m，目前主要用于农田灌溉。
2.2项目概况
(1)范围
本项目将处理湖北省全省的危险废物和咸宁市辖区内(含咸宁市、咸宁区、赤壁市、嘉鱼县、通城县、崇阳县、通山县)各医疗机构产生的医疗废物(包括医院临床废物；医院废物；废药物、药品)。
(2)内容
危险废物处理规模为2.9万吨/年，内容包括：
1)生产设施：包括物/化处理车间、焚烧处理车间、稳定化/固化车间、安全塡埋场、废物暂存库、废水处理车间。在生产区预留综合利用车间的场地，在将来条件成熟时再行建设。
2)公用设施：包括总平面布置和进处理处置厂道路、给排水、消防、供配电、通风空调、通信、各单体建筑工程等。
3)辅助设施：包括地磅房、分析化验及试验研究、机修车间、供油、供气(压缩空气)、仪表自动化、综合仓库、洗车设施、停车场、医疗废物冷藏设施等。
4)生活管理设施：包括综合办公楼、值班宿舍、食堂浴室和门卫等。
5)处理处置厂场地平基一次完成，各车间厂房尽量一次完成，预留将来扩建设施的安装空间。
2.3建设规模
本工程处理规模为2.9万吨/年。具体情况如下：
(1)物/化处理：初期工程处理规模7000t/a，其中废乳化液6000t/a,燃料、涂料废液1000t/a，预留废酸、废碱、含重金属废物处理的场地和含氰废液等剧毒废物处理的场地。
(2)焚烧处理：危险废物（含工业废物和医疗废物）焚烧采用回转窑，焚烧规模10000t/a（30t/d），其中工业废物9000t/a，医疗废物1000t/a。
(3)稳定化/固化车间初始年危险废物处理规模10000t/a(含焚烧车间产生的残渣和飞灰约3000t/a，原生危险废物量为7000t/a)，直接进入安
全塡埋场的危险废物按2000t/a考虑，安全塡埋场初始年危险废物进场处理量为15800t/a。安全塡埋场的库容和服务年限适当考虑了以后危险废物的增长量的因素。
(4)危险废物储存库、分析检验中心、焚烧处置中心、固化厂、填埋厂、资源回收中心、废水废液处理厂及计量、办公、职工宿舍等附属建筑物。
2.4主要建(构)筑物的结构形式及做法
(1)焚烧车间：焚烧车间为钢门式刚架/现浇钢筋混凝土框架结构(局部二层)，钢筋混凝土独立柱基础，焊接H型钢柱/钢筋混凝土矩形柱，热轧H型钢吊车梁，屋盖有钢屋架、钢檩条、压型钢板/现浇钢筋混凝土屋面(聚乙烯防水卷材防水),墙体有压型钢板和烧结多孔砖墙，砖墙抹灰刷涂料，水泥砂浆地面。建筑面积3466m2。
本车间设有回转窑、二燃室、余热锅炉、急冷塔、洗涤塔、布袋除尘器、烟气再热器、引风机和一座45米高烟囱。
(2)物/化处理车间：物化车间为二层钢筋混凝土框架结构，钢筋混凝土独立柱基础，现浇钢筋混凝土屋面(聚乙烯防水卷材防水)，墙体为烧结多孔砖墙，砖墙抹灰刷涂料，水泥砂浆地面。建筑面积2574m2。
(3)废物暂存库：暂存库为单层钢门式刚架结构，钢筋混凝土独立柱基础，焊接H型钢柱，屋盖为钢屋架、钢檩条、压型钢板，墙体有压型钢板和烧结多孔砖墙，砖墙抹灰刷涂料。建筑面积864m2。事故池为现浇防渗钢筋混凝土结构。
(4)化验试验楼：化验试验楼为二层钢筋混凝土框架结构，钢筋混凝土
一、工程概况 （一）工程概况 有限公司三期工程设备制作安装工程位于连**市经济技术开发区**三期工程厂区内，该工程为砼结构，局部二层，建筑面积24000m2。 （二）工程范围 本工程招标范围有：工艺管道安装工程，给排水工程、电气工程、通风及净化空调工程，彩钢板吊顶及隔断工程。 给排水工程包括：室内卫生间给水、排水系统、冷却循环水系统。 工艺管道工程包括医药包装材料车间内的工艺管道的安装、绝热、脱脂等项目。 电气工程包括：车间内变配电、动力、照明等。 通风及净化空调工程系统包括：一般空调系统、净化空调系统（净化等级10万级，局部1万级，室内参数见附页），通风系统，系统检测与自动控制。 净化装饰包括：彩钢吊顶、隔断、石膏板天花、涂料等。 （三）工期目标 根据业主的进度计划，本工程工期目标：2002年2月28日竣工验收，并可根据业主的总体安排，可采用加大人力、物力的投入，科学安排流水施工作业，延长作业时间等措施，争取提前完成施工任务。 （四）质量目标 本工程质量目标为优良，并保证一次性通过国家GMP验收。 二、施工现场组织机构 工程中标后，该工程项目将被列为我公司今年重点施工项目，组成一个施工经验丰富、管理水平高的项目经理部，选派一位年富力强具有同一类型工程施工管理经验的国家一级项目经理担任本工程项目经理，并委派一名高级工程师担任该工程的项目工程师,全面负责该工程的技术管理工作，选派六名优秀的专业技术人员具体负责本工程各专业技术工作,工程质量管理将认真贯彻执行ISO9002质量标准，执行公司质量保证手册，确保
质量体系有效运行。 （一）项目部管理网络 项目部施工组织机构管理网络设置如下图：
路基塌方修复施工方案 由于本项目所处区域石材缺乏，浆砌较困难，运输不便，远运借土费用较高，为节约成本，本次路基塌方段均属地质软土广泛发育,地质分别为粘土、淤泥质粉质粘土、粉质粘土、粉砂层,路基填筑前已进行排水及软基处理。随着路基施工不断加载及2018年5月31-6月4号连续降雨，导致沿线路基塌方，需对塌方路段地基采用增加上档墙及增加排水沟及清理塌方路基进行修复。 1、清理塌体修筑施工平台 用挖掘机将该段塌方部位边坡修整成1：0.5坡度，挖出施工平台，用压路机压实平台，为充方利用塌体土石源，平台高度控制在原地面以上1米，为保证桩机施工工作面，平台宽度填至路基宽度外2米。 2、预应力加固处理 本次路基坍塌具体桩号为K49+530～K49+640。拟处理桩号为K49+520～K49+640。增加锚杆框架梁防护 3.边坡加固施工工艺 5.1锚杆施工 5.1.1锚杆框架施工工艺流程 确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆。 5.1.2锚杆施工方法
⑴锚杆孔测量放线 按设计要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50 mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，节点间距2.3m。 ⑵钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用MQT-900锚杆钻机钻孔成孔，在岩层破碎等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 ⑶钻机就位 利用φ50 mm脚手架杆搭设平台，脚手架搭设安装按《边坡脚手架搭设专项技术方案》执行，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50 mm，高程误差不得超过±100 mm，钻孔倾角和方向符合设计要求，倾角允许误差为±1.0°，方位允许误差±2.0°，锚杆与水平面交角为15°～30°。钻机安装要求水平、稳固，施钻过程中应随时检查。
第一章编制依据与围 第一节、编制依据 一、阿木古郎镇生活垃圾处理工程项目（以下简称本工程）的招标文书。 二、城市规划市政设计研究院设计的本工程招标设计图纸。 三、我公司的技术、机械设备装备情况及我公司的质量、环境、职业健康安全管理体系的要求。 四、踏勘工地现场及调查咨询资料。 五、严格遵守国家及政府有关部门在安全生产、文明施工、环境保护等方面的具体规定和技术标准，尊重施工区域周边单位和民众多年来的生活、学习、工作习惯。 六、国家和行业现行的施工及验收规。 《工程测量规》（GB50026-93 ）《地基与基础工程施工及验收规》（GB50202-2002）《混凝土结构工程施工及验收规》（GB50204-2002）《浆砌石坝施工技术规定》（SDJ20-84） 《组合钢模板技术规》（GB50214-2001）《建筑施工高处作业安全技术规》（JGJ 80-91 ） 《建筑地面工程施工质量验收规》（GB50207-2002）《给水排水管道工程施工及验收规》（GB50268-97）《建筑电气工程施工质量验收规》（GB50303-2002）
《建筑安装工程施工工艺及操作规程》（DB51/T32-91）《普通砼用碎石和卵石质量标准及检验方法》（JGJ 53-92 ）《屋面工程技术规》（GB 50207-94 ）《建筑地面工程施工及验收规》（GB 50209-95 ）《建筑装饰工程施工及验收规》（GB/T29-2003 ）《钢筋焊接及验收规》（JGJ 18-2003）《钢筋焊接接头试验方法》（GB/T27-2001）《混凝土质量控制标准》（GB 50164-92 ）《混凝土强度检验评定标准》（GBJ 107-87 ）《建筑机械使用安全技术规程》（JGJ 33-86 ）《公路工程技术标准》（JTJ01-88）《公路路线勘测规程》（JTJ061-85）《公路工程质量检验评定标准》（JTJ071-98）《公路路基施工技术规程》（JTJ033-96）《土工膜防渗工程技术规》（SL/T231-1998）《公路路面基层施工技术规》（JTJ034-93） 《公路工程石料试验规程》（JTJ054-94）《施工现场临时用电安全技术规》（JGJ 46-88 ）《建设工程施工现场供电安全规》（GB 50194-93 ） 第二节、编制围 建设单位提供的施工图纸和招投标文书所涵盖的全部容。
污水处理设备施工 组织设计
污水处理厂工艺设备安装施工方案 一、通用设备的安装 通用设备一般在设备出厂时都对设备标有说明，而且，由于通用设备是较为常见的设备，其安装要求已经具有行业规范性质条文。风机、泵的安装及验收可参照国家标准GB50275-98《压缩机、风机、泵安装工程施工及验收规范》进行。 1水泵的安装 1.1水泵泵体与电动机、进出口法兰安装的允许偏差见下表： 1.2泵座、进水口、导叶座、出水口、弯管和过墙管等法兰联接部件的相互联接应紧密无隙。 1.3填料盒与泵轴间的间隙在周围方向应均匀，并压入接产品说明书规定类型和尺寸的填料。 1.4油箱内应注入规定的润滑油到标定油位。 2风机的安装（罗茨式）
软茨式鼓风机安装允许偏差： 二、专用设备的安装 污水处理专用设备针对性强，每种设备都有自身的特点。专用设备的安装可参照制造厂所提供的随机（设备）出厂的说明书、装配图和技术要求进行。 1 格栅除污机安装 1.1格栅安装时的定位允许偏差见下表 1.2机械格栅的轨道重合度、轴距和倾斜度等技术要求的允许偏差
1.3格栅安装允许偏差 2 搅拌设备安装 2.1搅拌轴安装的允许偏差 2.2介质为腐蚀性溶液时,轴及浆板宜采用环氧树脂3度、丙纶布二层包涂，以防腐蚀。
3 刮泥机安装 3.1刮泥耙刮板下缘与池底距离为50mm，其偏差为±25mm。 3.2当销轮直径小于5m时，销轮节圆直径偏差为-2.0mm；销轮端面跳动偏差为5mm；销轮与齿轮中心距偏差为+5,-2.5mm。 3.3中心传动刮泥机机座及主要部件安装允许偏差 4曝气机的安装 4.1立式曝气机安装允许偏差：
洁净室 施工组织设计 编制：mengxiangyi 审核：mengxiangyi 工程名称： 施工单位： 编制日期：2007年5月27日 目录
二、施工前准备............................................................................................ 错误!未定义书签。 三、各专业施工进度计划............................................................................... 错误!未定义书签。 四、施工组织中的协调................................................................................... 错误!未定义书签。 1、与设计单位之间的协调 ......................................................................... 错误!未定义书签。 2、与监理或甲方之间的协调 ..................................................................... 错误!未定义书签。 五、各专业施工技术方案............................................................................... 错误!未定义书签。 (一)通风空调工程施工方案......................................................................... 错误!未定义书签。 1、通风管道、配件、部件的制作顺序: ................................................. 错误!未定义书签。 2、通风管道制作及加工技术措施: ......................................................... 错误!未定义书签。 3、风管安装.............................................................................................. 错误!未定义书签。 4、通风、空调设备安装.......................................................................... 错误!未定义书签。 5、洁净系统制作、安装中必须注意的问题: ......................................... 错误!未定义书签。 6、保证暖通工程优良质量的主要措施.................................................. 错误!未定义书签。 7、关于材料、半成品、成品安装前的检测与验收: ........................ 错误!未定义书签。 8、关于风管、消声器安装前的保证项目的检测: ................................. 错误!未定义书签。 (二)、围护结构施工技术方案..................................................................... 错误!未定义书签。 1、围护结构施工流程.............................................................................. 错误!未定义书签。 2、彩钢夹芯板安装.................................................................................. 错误!未定义书签。 3、净化结构部分施工结点图.................................................................. 错误!未定义书签。 (三)管道工程施工技术方案......................................................................... 错误!未定义书签。 1、工程概况.............................................................................................. 错误!未定义书签。 2、施工方法及措施.................................................................................. 错误!未定义书签。 (四)、电器工程施土技术方案..................................................................... 错误!未定义书签。 1、工程概况.............................................................................................. 错误!未定义书签。 2、施工措施及方法.................................................................................. 错误!未定义书签。 (五)自流平施工技术方案............................................................................. 错误!未定义书签。 1、此自流平采取一道底漆，一道中间层、一道自流平面漆的做法，应采用进口环氧树 脂自流平地面。........................................................................................ 错误!未定义书签。 2、施工工序: ............................................................................................. 错误!未定义书签。 3、工程验收标准...................................................................................... 错误!未定义书签。 六、系统调试................................................................................................... 错误!未定义书签。 七、工程测试................................................................................................... 错误!未定义书签。 八、施工预算................................................................................................... 错误!未定义书签。 九、质量保证措施........................................................................................... 错误!未定义书签。 十、安全生产措施........................................................................................... 错误!未定义书签。
路基塌修复施工案 由于本项目所处区域材缺乏，浆砌较困难，运输不便，远运借土费用较高，为节约成本，本次路基塌段均属地质软土广泛发育,地质分别为粘土、淤泥质粉质粘土、粉质粘土、粉砂层,路基填筑前已进行排水及软基处理。随着路基施工不断加载及2018年5月31-6月4号连续降雨，导致沿线路基塌，需对塌路段地基采用增加上档墙及增加排水沟及清理塌路基进行修复。 1、清理塌体修筑施工平台 用挖掘机将该段塌部位边坡修整成1：0.5坡度，挖出施工平台，用压路机压实平台，为充利用塌体土源，平台高度控制在原地面以上1米，为保证桩机施工工作面，平台宽度填至路基宽度外2米。 2、预应力加固处理 本次路基坍塌具体桩号为K49+530～K49+640。拟处理桩号为K49+520～K49+640。增加锚杆框架梁防护 3.边坡加固施工工艺 5.1锚杆施工 5.1.1锚杆框架施工工艺流程 确定位→钻机就位→调整角度→钻→清→安装锚杆→注浆。 5.1.2锚杆施工法
⑴锚杆测量放线 按设计要求，在锚杆施工围，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它位以固定桩为准钢尺丈量，全段统一放样，位误差不得超过±50 mm。测定的位点，埋设半永久性标志，禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，节点间距2.3m。 ⑵钻设备 钻机具的选择，根据锚固地层的类别、锚杆径、锚杆深度、以及施工场地条件等来选择钻设备。岩层中采用MQT-900锚杆钻机钻成，在岩层破碎等易于塌缩和卡钻埋钻的地层中采用跟管钻进技术。 ⑶钻机就位 利用φ50 mm脚手架杆搭设平台，脚手架搭设安装按《边坡脚手架搭设专项技术案》执行，钻机用三脚支架提升到平台上。锚杆钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放位，准确安装固定钻机，并格认真进行机位调整，确保锚杆开钻就位纵横误差不得超过±50 mm，高程误差不得超过±100 mm，钻倾角和向符合设计要求，倾角允误差为±1.0°，位允误差±2.0°，锚杆与水平面交角为15°～30°。钻机安装要求水平、稳固，施钻过程中应随时检查。
远安县洋坪镇垃圾转运站项目工程 施工组织设计 序言 远安县洋坪镇人民政府同意我公司参加《远安县洋坪镇垃圾转运站项目工程》项目的投标，我公司在此对业主表示由衷地感谢。在认真阅读招标文件、熟悉图纸、了解设计意图，并经实地考察施工现场后，编制此工程施工组织设计，以此作为该项目的投标文件内容之一。 第一章编制说明 一、编制目的 本施工组织设计作为《远安县洋坪镇垃圾转运站项目工程》施工作业的纲领性文件和规划本工程施工全过程各项活动的技术、经济全局性和控制性文件。目的是对整个建设项目施工进行通盘考虑，全面规划，用于指导整个现场的施工过程。有计划地运用施工力量，开展施工活动。用于确定拟建工程的施工期限、施工顺序、主要施工方法、各种临时设施、各种机械设备及物资以及施工现场总体布置等。 本施工组织设计体现了我公司对本工程施工的总体构思与部署；并为业主选择施工企业提供参考。若我公司有幸中标，我们将以本施工组织设计为骨架，严格遵循我公司的各项管理制度，在图纸会审后，编制更为详细的施工方案，并以此指导该工程的施工及现场管理，确保优质、高速、安全、文明、低耗地完成本工程的建设任务，向业主及社会交一份合格的答卷。 二、编制依据
1、《远安县洋坪镇垃圾转运站项目工程》施工图纸。 2、该招标文件及图纸答疑内容。 3、工程现场实地勘察。 4、我公司的各项管理制度、标准。 5、国家现行的建筑结构和建筑施工的有关规程、规范及验收标准（主要目录如下）： a、《工程测量规范》（GBJ201-83） b、《建筑地基基础工程施工质量验收规范》（GB50202-2002） c、《建筑地基处理技术规范》（JGJ79-2002） d、《建筑地基基础设计规范》（GB50007-2002） e、《砼结构工程施工质量验收规范》（GB50204-2002） f、《砌体工程施工质量验收规范》（GB50203-2002） g、《屋面工程施工质量验收规范》（GB50207-2002） h、《建筑装饰装修工程施工质量验收规范》（GB50210-2001） i、《建筑地面工程施工质量验收规范》（GBJ50209-2002） j、《钢筋焊接及验收规程》（JGJ18-96） k、《钢筋焊接接头试验方法标准》（JGJ/T27-2001） l、《建筑工程施工质量验收统一标准》（GB50300-2001） m、《砼质量控制标准》（GBJ50146-92） n、《砼强度检验评定标准》（GBJ107-87） o、《建筑施工安全检查评分标准》（JGJ59-88） p、《施工现场临时用电安全技术规范》（JGJ46-88）
污水处理厂施工组织设 计 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
XX市XX镇污水处理工程 施 工 组 织 设 计 有限公司 二0一0年十一月九日 目录
一、工程概况 本工程为XXX镇污水处理工程建设项目（包括方案设计、施工、调试、运行、交付使用等总承包）。设计规模为污水处理能力2000立方米/日。该工程要求出水水质达到《城镇污水处理厂污染物排放标准》GB18918-2002中一级标准中的B标准。 1、主要工作内容 工艺设备安装 主要有格栅、闸门、潜水搅拌器、曝气机、污泥泵、潜水泵、罗茨鼓风机等。 2、工程特点 1）本工程水处理设备和建筑物布置采用半地下式，施工现场狭长，给施工管理带来一定的难度。 2）本工程属小型污水处理系统工程，机、电设备类型比较多，安装精度要求高，因此，土建施工时，在工序繁多的情况下，必须精心组织、精心施工、确保机、电设备按要求顺利安装，确保建成后的污水处理能力满足要求。 3）本工程设备安装预留预埋工作量大，施工面分布广，交叉作业多，预留预埋精度要求高，对设备调试工作要求高。 4）本工程场地状况，虽然设计容积率很低，但单体工程多，地下工程量大，多工种、多工序交叉作业是影响工程进度的关键，合理的施工组织是保证工程进度的关键。
二、工程目标 1 、质量目标： 按国家规定的施工规范和质量标准施工，工程质量必须符合工程设计和现行施工验收规范要求，确保达到国家建筑安装工程施工质量验收标准的合格标准。 2、工期目标： 确保在工期65天内完成合同内容的施工任务，交付业主使用。 3 、安全目标 杜绝死亡事故发生，避免重任，减少轻伤。 4、文明施工目标： 争创市施工现场综合考评样板工地。 5 、成本目标： 科学管理，提高作业队伍素质，减少人力、物力的浪费，充分利用公司现有资源和社会生产力要素市场，严格把关，把工程成本牢牢控制在投标价以内。
有限责任公司 净化生产车间工程 施工方案 编制： 审核： 日期：
单位： 目录 第一章综合报告 (1) 1.1概述 (1) 1.2关键技术简介 (1) 第二章净化工程的设计验证 (9) 2.6对工艺管道专业的要求 (11) 2.7对建筑装饰专业的要求 (12) 2.8对净化空调专业的要求 (13) 2.9对给水排水专业的要求 (14) 2.10对电气专业的要求 (14) 第三章关键技术 (17) 3.1洁净室建筑装饰施工技术 (17) 3.2地面装饰施工技术 (31)
3.3净化风管施工技术 (39) 3.4用水设备及其输送管道安装技术 (55) 3.5洁净室综合效能调试技术 (68) 第四章一般施工技术 (88) 4.2通风空调施工技术 (89) 4.3给排水施工技术 (92) 4.4工艺管道施工技术 (98) 4.5电气安装施工技术 (105) 4.6设备安装技术 (107) 4.7保温施工技术 (111) 第五章净化工程的施工管理 (115) 5.1施工项目经理部的建立 (115) 5.2施工质量、安全管理 (115) 5.3现场文明施工、环境保护 (119) 5.4工程验收 (122) 第六章施工组织设计 (115)
6.1现场组织机构及劳动力计划 (115) 6.2施工机具表 (115) 6.3工程进度表 (119) 6.4施工布置 (122)
第一章综合报告 1.1概述 我公司是一个专业化的工业设备安装公司，近几年来在净化工程方面，先后承建了几个国内大中型制药工程项目中的净化工程，在净化项目的设计和施工上具备了明显的优势。 1.2关键技术简介 洁净室施工技术复杂，专业性强。它不仅要综合考虑产品生产过程的工艺要求，以及生产设备特点、净化空调系统和室内气流流型、各类管线系统安排等因素，还要着重解决好实现产品生产要求的洁净环境，统筹安排好各专业技术在平面与空间布局上出现的矛盾。本成套施工技术重点介绍了洁净室的关键技术，它主要包括如下： 1.2.1洁净室建筑装饰施工技术： 洁净室建筑装饰主要采用彩钢板围护结构施工技术。它具有板材规格标准，设计施工方便；板面平整度好，不易积尘，接缝少，无需面层二次装修，色彩丰富、舒适；具有一定的抗压抗剪强度，开孔方便，安装快速等一系列优点。彩钢板围护结构分为吊顶与隔断。在施工过程中，彩钢板接缝的宽度，缝隙的打胶处理，阴阳角的施工方法，固定窗及传递窗的选型及安装方法，风口、灯具、管道、设备等的开
施工组织设计、施工（专项）方案报审表B3.1编号： 工程名称景德镇市赣东北综合物流园（一期） 项目基础设施工程 施工单位江西建工第四建筑有限责任公司 致：江西恒实建设监理咨询有限公司（监理单位） 我方已根据施工合同的有关规定完成了景德镇市赣东北综合物流园（一期）基础设施工程工程的施工组织设计、施工（专项）方案。现报上有关资料，请予审查和批准。 序号文件名编制人册数页数 1 金坑路右幅山体开裂土方外运专项施工方案张道明112 □有□无附页 施工单位（盖章）：江西建工第四建筑有限责任公司 项目负责人（签字）： 日期： 专业监理工程师审核意见： 专业监理工程师（签字）： 日期： 总监理工程师审核意见： 监理单位（盖章）：江西恒实建设监理咨询有限公司 总监理工程师（签字）： 日期：
景德镇市赣东北综合物流园(一期)项目基础设施工程金坑路右幅山体开裂土方外运 专项施工方案 编制: 审核: 批准: 江西建工第四建筑有限责任公司 景德镇市赣东北综合物流园(一期)项目基础设施工程二O一六年三月
目录 一、工程概况 (1) 二、施工方案 (1) 1、开裂位置平面图 (1) 2、施工方法 (3) 三、应急预案工作流程图 (5) 四、应急预案组织机构 (5) 1、存在的危险源 (5) 2、可能产生的后果 (5) 3、应急与响应机构，职责与分工 (5) 4、应急联系电话 (7) 5、抢险救护队人员及主要物质设备 (7) 6、建立观测预警机制 (8) 7、报告 (8) 8、联络 (9) 9、疏散撤离 (9) 五、应急预案 (9) 1、高空坠落预案 (9) 2、物体打击预案 (10) 六、现场恢复 (11) 七、边坡施工安全要求 (11) 八、边坡施工的安全保障措施 (11)
丹凤县2015年度农村环境综合治理项目 第五标段 施 工 组 织 设 计 陕西大美生态建设有限公司 二○一六年三月
丹凤县2015年度农村环境综合治理项目第五标段 施工组织设计 目录 第一章编制依据.................................................................................................................................................................................................................................................................................1第二章工程概况 (2) 第三章施工组织部署 (3) 第四章施工准备 (6) 第五章施工方案和技术管理措施 (9) 第六章施工质量管理措施 (11) 第七章工期保证措施 (15) 第八章安全保证措施 (17)
第一章编制依据 一、编制依据 根据建设单位提供招标文件、工程量清单及设计图纸。 本工程施工的相关技术规范及验标。 其他有关的国家及地方强制性规范和标准有关本项目的技术会议纪要。 我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。 第二章工程概况 一、工程概况 1、本工程为丹凤县2015年度农村环境综合治理项目第五标段，位于 丹凤县武关镇，包含武关镇段湾村中王台新建污水处理设施一 套，采用水解池+人工湿地工艺，铺设污水收集管网。 2、武关镇段湾村鲇鱼尾新建污水处理设施一套，采用水解池+人工湿 地工艺，铺设污水收集管网。 3、武关镇南坪村新建污水处理设施一套，采用水解池+人工湿地工 艺，铺设污水收集管网。 4、在武关镇建沼气池。
威尔滤清器有限责任公司净化生产车间工程施工案
目录 第一章综合报告 (1) 1.1概述 (1) 1.2关键技术简介 (1) 第二章净化工程的设计验证 (9) 2.6对工艺管道专业的要求 (11) 2.7对建筑装饰专业的要求 (12) 2.8对净化空调专业的要求 (13) 2.9对给水排水专业的要求 (14) 2.10对电气专业的要求 (14) 第三章关键技术 (17) 3.1洁净室建筑装饰施工技术 (17) 3.2地面装饰施工技术 (31) 3.3净化风管施工技术 (39) 3.4用水设备及其输送管道安装技术 (55) 3.5洁净室综合效能调试技术 (68) 第四章一般施工技术 (88) 4.2通风空调施工技术 (89) 4.3给排水施工技术 (92) 4.4工艺管道施工技术 (98) 4.5电气安装施工技术 (105)
4.6设备安装技术 (107) 4.7保温施工技术 (111) 第五章净化工程的施工管理 (115) 5.1施工项目经理部的建立 (115) 5.2施工质量、安全管理 (115) 5.3现场文明施工、环境保护 (119) 5.4工程验收 (122) 第六章施工组织设计 (115) 6.1现场组织机构及劳动力计划 (115) 6.2施工机具表 (115) 6.3工程进度表 (119) 6.4施工布置 (122)
第一章综合报告 1.1概述 我公司是一个专业化的工业设备安装公司，近几年来在净化工程面，先后承建了立国制药有限公司、立健制药厂、立健制药厂、鱼肝油厂、环球制药厂、诺佳药业等三十几个国大中型制药工程项目中的净化工程，在净化项目的设计和施工上具备了明显的优势。 1.2关键技术简介 洁净室施工技术复杂，专业性强。它不仅要综合考虑产品生产过程的工艺要求，以及生产设备特点、净化空调系统和室气流流型、各类管线系统安排等因素，还要着重解决好实现产品生产要求的洁净环境，统筹安排好各专业技术在平面与空间布局上出现的矛盾。本成套施工技术重点介绍了洁净室的关键技术，它主要包括如下： 1.2.1洁净室建筑装饰施工技术： 洁净室建筑装饰主要采用彩钢板围护结构施工技术。它具有板材规格标准，设计施工便；板面平整度好，不易积尘，接缝少，无需面层二次装修，色彩丰富、舒适；具有一定的抗压抗剪强度，开便，安装快速等一系列优点。彩钢板围护结构分为吊顶与隔断。在施工过程中，彩钢板接缝的宽度，缝隙的打胶处理，阴阳角的施工法，固定窗及传递窗的选型及安装法，风口、灯具、管道、设备等的开洞及洞口四的处理，专业交叉施工之间的配合等技术是彩钢板围护结构施工的关键技术。 它主要包括施工准备，抄平放线，吊顶板吊点放线，固定吊点，
霸州市南孟镇106国道段两侧（罗卜营至王村）下水道、地面硬化工程 施工组织设计 廊坊宏杰路桥工程有限公司 2015.07.18
1、编制说明 本施工组织设计为下水道工程施工组织设计，是施工组织总设计的一部分。为了有效的指导下水道工程的施工，同时也为了保质量、保工期、保安全、保文明施工，结合现场的具体实际情况，本着经济、合理、操作可行的原则进行编制。本施工组织设计中统计的有关工程量仅作为编制计划和施工备料的参考，不得作为结算的依据。出于经济及工期因素的考虑，对于沟槽开挖本方案主张采用横列板支护及上部放坡与下部横列板支护相结合的形式，在施工过程中可能会根据土质情况和地下水位情况作相应的调整，若出现较大的方案变更，将及时编制补充方案。 2、编制依据及执行标准 2.1、编制依据 本工程编制依据河北省霸州市政府关于霸州市南孟镇106国道段两侧（罗卜营至王村）下水道、地面硬化工程采购文件及相关规定。 3、工程概况 3.1、地理条件：本工程沿线主要为村庄、公路地形较为平坦。 3.2、管道布置：下水道管道布置在106国道王村段路西侧边沟内 3.3、管道埋深 3.3.1、下水管道按就近排放的原则接入规划保留河道，起点埋深1.5m左右，纵向坡度为1.2~2.0‰。 3.4、主要工程特点 3.4.1、因此工程为霸州市南孟镇重点建设项目，因此在施工过程中应严格控制施工质量，下水道工程属于隐蔽型工程，对各道工序的检验更应该
严把关、高要求，保证工程质量全面达优，确保市政金奖并争创鲁班奖。 3.4.2、为了确保本工程在2015年9月一日以前竣工，根据本标段总进度计划的安排，因前期受到诸多因素的影响，无法正常开展施工，所以施工工期比较紧张。 3.4.3、施工场地范围内工厂商户较多，下水道沟槽的开挖会对商户出行营业和工厂产生较大的影响，为了保证正常、连续施工，需要加大与当地政府和村委的沟通与协调。 3.4.4、下水管道的埋深较深，施工过程中若措施不当可能会产生一定的流砂和塌方，为了确保文明施工和安全施工，需要采取必要的预防和处理措施。 4、施工总体部署 4.1、施工顺序的确定 根据“先下后上”的原则和考虑污水管道横向支管的布置，应先施工下水管道，后施工地面硬化。 4.2、施工段的划分 本标段施工范围为K+000-K+420，全长420m，根据道路工程的划分原则，下水道工程划分为3个施工阶段，组织3个施工班组同步施工。施工阶段的划分为： 第一施工阶段：沟槽开挖 第二施工阶段：管道安装 第三施工阶段：回填硬化
目录 弟一早、工程概况及项目经理部组成 弟一早、施工方案和施工技术措施 弟二早、工程质量保证措施 第四章、安全生产保证措施 A^r —r^七. 弟 文明施工保证措施 五早、 A^r 第八早、工期保证措施 第七章、施工机械设备配备计划 第八章、施工进度表或施工网络图 第九章、施工现场平面布置图 第十章、新技术、新产品、新工艺、新材料的应用 附图：01施工进度计划表 附图：02施工平面布置图 第一章工程概况及项目部的组成 一、工程概况 XXX生活垃圾填埋场封场工程位于延安市尹家沟，设计封场表面积为5.95 万平方
米，封场工程包括垃圾库区边界以上部分堆山作业中的边坡覆盖和最终的场区顶部覆盖。主要建设内容为封场覆盖系统、填埋场渗滤液填埋气收集及处理工程、封场防洪工程、场区道路、供配电、给排水、消防、通信、监控和绿化工程等，项目估算总投资xxx万元。 二、施工组织设计编制依据 1、根据延xxx生活垃圾填埋场封场工程招标文件及有关问题的答疑文 件； 2、xxx生活垃圾填埋场封场工程建筑安装施工图； 3、本工程施工现场踏勘情况； 4、国家现行的施工规范、操作规程、工艺标准、施工验收及质量检查验收标准； 4.1主要技术规范及标准： (1)工程测量规范GB50202-2002 (2)《建筑地基基础工程施工质量验收规范(GB50202-2002 (3)《建筑工程施工质量验收统一标准(GB50300-2001 (4)《砌体工程施工质量验收规范(GB50203-2002 (5)《混凝土结构工程施工质量验收规范(GB50204-2002 (6 )《钢结构工程施工质量验收规范(GB50205-2002 (7)《地下防水工程施工质量验收规范(GB50208-2002 (8)《建筑地面工程施工质量验收规范》(GB50209-2002
遵义市新蒲新区永乐镇污水处理工程施工组织设计方案 批准： 审核： 编制： 编制单位：贵州瑞刚建筑工程有限公司
编制日期：年月日 目录 第一章综合说明................................................................................................... - 1 - 第一节工程概况............................................................................................. - 1 - 第二节工程现场状况................................................................................... - 1 - 第三节编制依据........................................................................................... - 2 - 第四节编制原则........................................................................................... - 2 - 第二章施工现场平面布置................................................................................... - 3 - 第一节施工临时设施布置........................................................................... - 3 - 第二节施工总平面布置................................................................................. - 4 - 第三章施工组织管理机构................................................................................... - 4 - 第一节施工组织管理机构........................................................................... - 4 - 第二节项目部各职能部门职责..................................................................... - 5 - 第四章劳动力计划............................................................................................... - 6 - 第一节劳动力部署及任务划分................................................................... - 6 - 第二节施工队伍安排表................................................................................. - 7 - 第五章施工进度计划及保证措施....................................................................... - 7 - 第一节总体施工进度计划........................................................................... - 7 - 第二节施工顺序安排................................................................................... - 7 - 第三节工期保证措施................................................................................... - 7 - 第六章主要施工机械、设备及材料投入计划................................................... - 13 -第一节主要施工机械设置原则................................................................. - 13 - 第二节主要施工机械配置......................................................................... - 13 - 第三节主要试验、测量、质检仪器......................................................... - 13 - 第四节主要材料投入及保证..................................................................... - 13 - 第七章关键施工技术、工艺及工程项目实施的重点、难点分析、解决方安和各分部分项工程施工方法......................................................................................... - 15 - 第一节测量放线......................................................................................... - 15 - 第二节土方工程......................................................................................... - 16 - 第三节钢筋工程......................................................................................... - 17 - 第四节模板工程......................................................................................... - 19 -
