第四章城市道路纵断面线形规划设计
纵断面规划设计的内容
道路纵坡
竖曲线
纵断面线形规划设计
第一节纵断面规划设计的内容
道路纵断面线形指道路中线在垂直水平面方向上的投影，它反映道路竖向地走向、高程、纵坡的大小，即道路起伏情况。城市道路的纵断面设计，是结合城市规划要求、地形、地质情况，以及路面排水、工程管线埋设等综合因素考虑，所确定的一组由直线和曲线组成的线形设计。
道路纵断面设计的主要内容是根据道路性质、等级、行车技术要求和当地气候、地形、水文、地质条件、排水要求以及城市竖向设计要求、现状地物、土方平衡等，合理地确定连接有关竖向控制点（或特征点）的平顺起伏线形。它具体包括：确定沿线纵坡大小及坡段长度以及变坡点的位置；选定满足行车技术要求的竖曲线；计算各桩点的施工高度，以及确定桥涵构筑物的标高等。
第二节道路纵坡
y最大纵坡
y最小纵坡
y道路排水
第二节道路纵坡
道路纵坡指道路中心线（纵向）坡度，坡长则指道路中心线上某一特定纵坡路段的起止长度。
一、最大纵坡
1、影响因素
一条道路的容许最大设计纵坡，要考虑行车技术要求、工程经济等因素，同时还必须根据道路类型、交通性质、当地自然环境以及临街建筑规划布置要求等，来拟定相应的技术标准。
第二节道路纵坡
（1）考虑各种机动车辆的动力要求
从对汽车的动力因数的分析可知，当车辆驶上较大的纵坡时，必然要降低车速，增加车流密度。因此，为了保证一定的设计行车速度，道路的纵坡就不能过大。在一般情况下，机动车道的最大纵坡多不超过8%。
（2）考虑非机动车行驶的要求
根据第一章对自行车爬坡能力的分析，适合自行车骑行的道路坡度宜为2.5%以下；适合平板三轮车骑行的纵坡宜为2%及以下。我国山城重庆、贵阳等地由于受地形条件限制，道路纵坡均较大。如重庆市中心区的北区干道最大纵坡达7%以上；贵阳的市区干道中华路、延安路纵坡多在3.5～4.0%以上，甚至达5.1%。一般平原城市道路的纵坡应尽可能控制在2.5%以下，城市机动车道的最大纵坡宜控制在5%以下。
道路纵坡
第二节
同时，当纵坡较大时，对坡长也应有所控制。因为，当纵坡大于2%时，自行车上坡速度会降低。若纵坡是3%，则上坡速度会降到7～8公里/小时。
根据自行车实际爬坡情况，可以找出一条比较省力的功率—时间曲线，
再根据骑车爬坡速度换算成一条坡度与坡长的关系曲线如图:
第二节道路纵坡
（4）考虑沿街建筑物的布置与地下管道敷设要求
纵坡过大，不仅将增加地下管道埋设的困难，如需要增加跌水井的设备，或不必要的管道埋深，而且还会给临街建筑及街坊内部的建筑布置带来不便，并影响街景美观。因此，选择纵坡最大值，应在干道网规划布局基础上，结合城市规划、管线综合的状况慎重考虑。
第二节道路纵坡
3、坡长限制
道路纵坡一定时，尚需对陡坡路段的坡长适当限制。这是因为坡长甚短时，汽车往往可借行驶中原有动能的辅助，不变排挡而升坡；但若坡道过长，则往往需要换挡降速形式来爬坡，结果会增加燃料消耗和机件磨损，并使车流密度加密。
根据一般载重汽车的性能，当道路纵坡大于5%时，需对坡长宜加以限制，并相应设置坡度不大于2～3%的缓和坡段，当城市交通干道的缓和坡段长度不宜小于100m，对居住区道路及其他区干道，亦不得小于50m。道路纵坡的坡长限制可参见下表:
第二节道路纵坡
三、道路排水
1、排水方式概述
城市道路路面排水系统，根据构造特点可以分为明式系统、暗式和混合式三种。
（1）明式系统
公路和一般乡镇道路采用明沟排水，在街坊出入口、人行横道处增设一些盖板、涵管等构造物。明沟可设在路面的两边或一边，也可在车行道的中间。当道路处于农田区时，边沟要处理好与农田排灌的关系。
第二节道路纵坡
（2）暗式系统
包括街沟、雨水口、连管、干管、检查井、出水口等主要部分。道路上及其相邻地区的地面水依靠道路设计的纵横坡度，流向车道两侧的街沟，然后顺街沟的纵坡流入沿街沟设置的雨水口，再由地下的连管通到干管，排入附近河流或其他水体中去。
（3）混合式系统
这是明沟和暗管相结合的一种形式。城市中排除雨水可用暗管，也可用明沟。采用明沟可以降低造价。但在建筑物密度较高和交通频繁的地区，采用明沟往往引起生产、生活和交通不便，桥涵费用增加，占用土地较多，并影响环境卫生。因此，这些地区应采用暗式系统。而在城镇的郊区或其他建筑物密度较小，交通稀少的地区应首先考虑采用明沟。
2、锯齿形街沟
道路最小纵坡不应小于0.3%；当遇特殊困难纵坡小于0.3%时，为利于路面雨水的排除，将位于街沟附近的路面横坡在一定宽度内变化，提高街沟的纵坡，使其大于0.3%～0.5%，从而形成锯齿形边沟如图所示.
第二节
道路纵坡
（a）纵断面
（b）横断面
（c）轴侧图锯齿形街沟示意图
锯齿形街沟设计中，首先要确定好街沟纵坡转折点间的距离，以便布置雨水口。雨水口位置布设的关系因素如右图:
图中、分别为雨水口、分水处的侧石高度；为雨水井的间距；为道路中线纵坡；及为锯齿形街沟设计纵坡。从图中可知分水点距两边的雨水口距离将分别为及
。
x L ?1h 2h l 中i 1i 2i 锯齿形街沟雨水口布置计算
第二节
道路纵坡
本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1 引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。 通常道路横断面施测要求每20m测一个断面。在地形变化较大的位置要加测横断面，这样每1km 道路至少要绘制50多个横断面图。可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是经常发生的。由此可见快速高效地绘制出道路横断面图是非常重要的。 笔者根据实际情况发现如果能对Auto CAD系统进行二次开发，运用AutoLISP语言和Visual LISP开发环境进行编程，创建Auto CAD的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的Excel和Auto CAD知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。下面以一个实例进行详细说明。 2 对横断面数据的处理 2.1确定边桩位置和高程 倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。该方法无论采用经纬仪或全站仪都不能直接给出边桩位置，只能通过重复多次测量和计算，才能确定边桩的位置，这种方法的野外工作量较大。本文给出了由横断面测量数据直接计算中桩到边桩的水平距离和边桩高程的方法，利用这种新方法可一次性标定边桩位置(如图1所示)。
1.城市道路有哪些不同功能组成部分。 车行道、路侧带、分隔带、交叉口和交通广场、停车场和公交停靠站台、道路雨水排水系统、其他设施如渠化交通岛等。 2. 2.城市道路网规划有哪些要求。1)满足城市道路交通运输要求；2)满足城市用地布 局要求；3)满足各种市政工程管线布置的要求。 3. 3.城市道路有哪些功能？1）交通设施功能；2）公用空间功能；3）防灾救灾功 能；4）形成城市平面结构功能。 4. 4.中间带有何作用？1）将上、下行机动车流分开，减少交通阻力，提高行车安全 及通行能力；2）作为设置交通标志牌及其它交通管理设施的场所；3）种植花草灌木或设置防眩网，可防止对向车辆灯光炫目，还起到美化环境的作用；4）设于分隔带两侧的路缘带，可引导驾驶员视线，提高行车的安全性和舒适性。 5. 5.行人安全设施有哪几种？人行过街地道、人行天桥、交叉口护栏与人行道护栏、 人行横道。 6. 6.雨水管渠系统布置的原则。1）充分利用地形，就近排入天然水体2）尽量避 免设置雨水泵站3）结合城市规划布置雨水管道4）合理布置出水口5）城市中靠近山麓建设的中心区、居住区、工业区，除了应设雨水管道外，尚应考虑在设计地区周围或设计区以外适当距离设置排洪沟，以拦截汇水区以内排泄下来的洪水，使之排入天然水体，避免洪水的损害 7.7.平面设计的原则有哪些？ 1)道路平面位置应按城市总体规划网布设； 2)道路平面线形 设计应与地形、地质、水文等结合起来进行，并符合各类各级道路的技术指标； 3)道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等，合理地确定行车视距并予以适当的保证措施； 4)应根据道路类别、等级，合理地设置交叉口等； 5)平面线性标准需分期实施时，应满足近期使用要求，兼顾远期发展，使远期工程尽可能减少对前期工程的废弃。 8.8.试述人行横道的设置应考虑哪几个方面的要求。 1)人行横道应与行人自然流向一致, 否则将导致行人在人行横道以外的地方横过车行道,不利于交通安全。 2)人行横道应尽量与车行道垂直,行人过街距离短,使行人尽快地通过交叉口,符合行人过街的心理要求。 3)人行横道尽量靠近交叉口，以缩小交叉口的面积，使车辆尽快通过交叉口，减少车辆在交叉口内的通行时间。 4)人行横道设置在驾驶员容易看清的位置，标线应醒目。 9.城市道路网结构形式有哪些，简要分析它们的优缺点以及适用范围。 有方格网式、放射环式、自由式。 1）方格网式路网 优点：交通分散，灵活性大。 缺点：道路功能不易明确，交叉口多，对角线方向的交通不便。适用于中小城市。 2）放射环式路网 优点：有利于市中心区与各分区、郊区、市区外围相邻各区之间的联系；道路功能明确。 缺点：容易将个方向交通引至市中心，造成市中心交通过于集中；交通灵活性不如方格网式路网。适用于大、特大城市 3）自由式路网 优点：不拘一格，充分结合自然地形，线性生动活泼，对环境和景观破坏较少，可节约工程造价。 缺点：绕行距离较大，不规则街坊多，建筑用地较分散。适用于山区、丘陵地区的城市。
道路纵断面设计步骤： 一、平面线形规范检查（检查线形是否满足规范） 用业主给你的平面总图用鸿业—平面—平面规范输入道路参数进行检查，检查线形是否满足规范，如不满足用鸿业—平面—导线法线型设计—基本型缓和曲线进行设计（参数可以从规范上查到）； 二、道路纵断面图设计：检查道路纵断面设计时是否会出现高程差特大或不满足要求等情况，涉及到是否需要改线（使用鸿业来完成） 1、地形 地形识别：地形—自然等高线—快速转化—先单击一条地形线—按all表示全部选择同类型的线—回车； 离散：地形—自然等高线—离散—回车（离散间距为10/20 可自行调节，不调也行。 自然标高离散点：文本定义—选择任意高程点文字（按all表示全部选择）—回车—按提示进行下一步； 如果是属性块的情况：属性块定义—选择任意高程点文字（按all表示全部选择）—回车—按提示进行下一步。 标高检查：在自然标高离散点里选择标高检查，选择任意高程点文字（按all表示全部选择）—根据提示输入最大最小标高—检查
完后删除全部的无效点即可。 2、平面 中心线定义：选择中心线定义—回车手动选择图上的中心线—回车按提示完成即可。 桩号 定义桩号：选择定义桩号的中心线，先选择一条中心线，输入all表示选择全部同类型的线性—回车—按提示进行下步操作。 自动标注桩号：在桩号里面自动标注桩号—选择标注的线性—按提示即可。 还可以进行标注桩号设置 线转道路：为了使生成的土石方量准确，按提示完成即可。 超高加宽设计：
根据图在桩号代号右侧单击横断面形式，出现下图 选择左右对称，选择板块型式（有单幅路、双幅路、三幅路等，单幅路表示没有中央分隔带，没有两侧分隔带；双幅路是指有中央分隔带，没有两侧分隔带；三幅路是指有中央分隔带，有两侧分隔带；
第四章城市道路平面设计1 平面设计的内容 平曲线形设计2 3 行车视距 4 城市道路平面线形设计
第一节平面设计的内容—主要任务 道路线形——道路路幅中心线（又称中线）的立体形状。 道路平面线形——道路中线在水平面上的投影形状。 平面设计的主要任务： 1）根据道路网规划确定的道路走向和道路之间的方位关系，以道路中线为准，考虑地形、地物、城市建设用地的影响。 2）根据行车技术要求确定道路用地范围内的平面线形，以及组成这些线形的直线、曲线和它们之间的衔接关系 3）对于小半径曲线，还应当考虑行车视距、路段的加宽和道路超高设置等要求。
第一节平面设计的内容——基本原则 平面设计的原则： 1）遵循城市道路网规划原则； 2）符合各级道路的技术指标原则； 3）处理好直线与平曲线的衔接，科学设置缓和曲线和超高、加宽等，合理行车视距并辅以适当的保护措施原则； 4）根据道路类别、等级、合理设置交叉口、沿线建筑物入口、停车场出入口、分隔带断口、公交停靠站位置等； 5）平面线形标准需分期实施时，应满足近期使用要求，兼顾远期发展，使远期工程尽可能减少对前期工程的废弃。
第一节平面设计的内容—基本要求 平面设计的基本要求： 1）适应汽车行驶轨迹； 汽车行驶轨迹特征——“三个连续”： ◆行车迹线是连续的，任何一点上不出现错头、折点或间断； ◆迹线的曲率是连续的，即在迹线上任何一点不出现两个曲率值； ◆轨迹线的曲率对里程或时间的变化率是连续的，轨迹线上任何一点 不出现两个曲率变化值。 2）合理确定平曲线形三要素 直线—曲率为零；圆曲线—曲率为常数；缓和曲线—曲率为变数
城市道路设计规范平面与纵断面设计热★★★ 浏览： 809 更新时间：2010-5-26 10:04:21 平面设计应符合下列原则： 一、道路平面位置应按城市总体规划道路网布设。 二、道路平面线形应与地形、地质、水文等结合，并符合各级道路的技术指标。 三、道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等。 四、道路平面设计应根据道路等级合理地设置交叉口、沿线建筑物出入口、停车场出入口、分隔带断口、公共交通停靠站位置等。 五、平面线形标准需分期实施时，应满足近期使用要求，兼顾远期发展，减少废弃工程。 第５．１．２条直线、平曲线的布设与连接宜符合下列规定： 一、计算行车速度大于或等于６０ｋｍ/ｈ时，直线长度宜满足下列要求： １．同向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的六倍。 ２．反向曲线间的最小直线长度（ｍ）宜大于或等于计算行车速度（ｋｍ/ｈ）数值的二倍。 当计算行车速度小于６０ｋｍ/ｈ，地形条件困难时，直线段长度可不受上述限制，但应满足设置缓和曲线最小长度的要求。 二、计算行车速度大于或等于４０ｋｍ/ｈ时，半径不同的同向圆曲线连接处应设置缓和曲线。受地形限制并符合下述条件之一时，可采用复曲线。 １．小圆半径大于或等于不设缓和曲线的最小圆曲线半径； ２．小圆半径小于不设缓和曲线的最小圆曲线半径，但大圆与小圆的内移值之差小于或等于０．１ｍ； ３．大圆半径与小圆半径之比值小于或等于１．５。 三、计算行车速度大于或等于４０ｋｍ/ｈ时，长直线下坡尽头的平曲线半径应大于或等于不设超高的最小半径。在难以实施地段，应采取防护措施。
1.1 道路几何设计 《城市道路设计规范》CJJ37—90 1.0.3 在道路设计中应考虑残疾人的使用要求。 2.1.2除快速路外，每类道路按照所在城市的规模、设计交通量、地形等分为I、II、III。大城市应采用各类道路中的I级标准；中等城市应采用II级标准；小城市应采用III级标准。有特殊情况需变更级别时，应做技术经济论证，报规划审批部门批准。 2.2.1计算行车速度的规定见表2.2.1。当旧路改建有特殊困难，如商业街、文化街等。经技术经济比较认为合理时，可适当降低计算行车速度，但应考虑夜间行车安全。 2.4.1城市道路建筑限界见图2.4.1。顶角抹角宽度应与机动车道侧向净宽一致。最小净高见表2.4.1。建筑限界内不得有任何物体侵入。
2.5.1道路交通量达到饱和状态时的设计年限规定如下：快速路、主干路为20a，次干路为15a；支路为10~15a。（代表年） 2.5.2路面结构达到临界状态的设计年限规定如下： 二、沥青混凝土路面，沥青碎石路面与沥青贯入式碎（砾）石路面为15a。支路修筑沥青混凝土等高级路面时，可采用10a。 三、沥青表面处治路面为8a。 四、粒料路面为5a。 2.8.1地震区的道路工程及重要的附属构筑物应按国家规定工程所在地区的设防烈度，进行抗震设防。 4.3.2快速路应设中间分车带，不得采用双黄线。 4.5.2路侧带各组成部分的宽度确定如下： 一、人行道宽度必须满足行人通行的安全和顺畅。 5.1.3道路的圆曲线半径应采用大于或等于表5.1.3规定的不设超高最小半径值。 5.1.6圆曲线半径小于表5.1.3中不设超高最小半径时，在圆曲线范围内应设超高。 5.1.9圆曲线半径小于或等于250m时，应在圆曲线内侧按表5.1.9的规定加宽。
在线考试： 在线考试： 1.单选题【本题型共4道题】 1.关于道路平面线形设计，下列说法不正确的是（）。 A．各级道路路线不论转角大小，均应设置圆曲线 B．道路平面线形由直线、平曲线组成，平曲线由圆曲线、缓和曲线组成 C．所有道路，当圆曲线半径小于规范中“不设缓和曲线的最小圆曲线半径”时，均需在圆曲线两端设置缓和曲线 D．平面线形分为基本型、S型、C型（卵形）等型式 2.当立交匝道入口和出口（先入后出）间净距小于（）时，应设置辅助车道连接入口和出口。 A．400米 B．500米 C．600米 D．800米 3.设计过程中需更改或突破城市道路规划红线时，应（）。 A．设计人可自行处理 B．征得国土资源部门的同意并办理调整手续 C．征得业主单位同意
D．征得规划审批部门的同意并办理调整手续 4.城市道路建设项目在申办《建设工程规划许可证》时，所需提供的设计图纸是（）。 A．规划方案 B．设计方案 C．初步设计 D．施工图 2.多选题【本题型共1道题】 1.关于交叉口定义，下面哪些说法是正确的（）。 A．信号控制交叉口是指用交通信号灯组织指挥相冲突交通流运行次序的平面交叉口 B．让行标志交叉口是指主、次道路相交，用交通标志来组织分配相冲 突交通流的通行时间，规定次要道路车辆必须让主要道路车辆先行的一类交叉口 C．枢纽立交是指位于特大城市、大城市的快速路与快速路、高速公路、 重要主干道相交的重要交通立交节点，能适应相交主线直行车流快速连续行驶、转向车流略减速的交通需求。无平面交叉 D．一般立交是指城市主干道或次干道与城市快速路或高速公路相交， 主、次干道车辆从快、高速路集散的互通式立交。存在平面交叉 3.判断题【本题型共4道题】 1.城市道路建设项目申办《施工许可证》时，需提供施工图设计文件审查合格书。（） Y．对
纬地道路辅助设计系统使用流程（一） 这几天准备写个纬地道路辅助设计系统的使用流程，希望能对新手有点帮助。写的比较笼统，有时间再详细的扩展一下。 一、项目数据管理 1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。 2、在纬地程序中新建项目，点击项目菜单选择新建项目，在弹出的新建项目对话框中输入项目名称，再选择浏览，将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。 二、路线平面设计 1、打开地形图，地形图可之前放在项目文件夹中以方便查找。 2、选择设计菜单栏的主线平面设计。在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位臵，也可以看作是路线的第一个交点。起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位臵确定点击鼠标右键回到主线平面设计对话框。各交点位臵若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位臵。导线及交点位臵确定后可以开始进行平曲线的设计。 3、我们现在可以开始平曲线的设计，拖动主线平面设计底部的滑柄至第一个交点，选择平曲线计算模式为常规模式，一般路线设计使用最多的便是常规模式。输入前缓和曲线长度、曲线半径、后缓和曲线长度，点击对话框底部的试算得到计算结果。也可选择拖动R，根据命令行的程序提示输入拖动基点，则可在屏幕中动态的拖动曲线来控制平曲线的参数。 4、在主线平面设计的控制那一栏中可输入路线的起点桩号，在绘图与标注中选择需标注的项，输入标注字高。 5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。 三、设计向导功能 平面线形稳定后可在项目菜单栏选择设计向导，在弹出的设计向导对话框中一步一步的选择路线的各项参数。第一步要选择项目类型，接着是道路等级、设计车速。选择路幅及断面型式。填方边坡设臵、挖方边坡设臵、排水沟设臵、自动计算超高和加宽。最后得到的文件有路幅宽度文件、桩号序列文件、设计参数控制文件、超高设臵文件，输入桩号序列文件的间距，点击完成 打开项目菜单栏的项目管理器，我们可以看到项目中现在已经存在的数据有平面线形文件和平面交点文件以及设计向导生成的四个设计参数文件。 纬地道路辅助设计系统使用流程（二） 四、数模的使用及纵断面设计 平面设计完成之后，便可开始道路纵断面的设计，但是在纵断面设计之前我们需要准备好道路的纵断面地面高程数据。这些数据可由现场放线测量获得，或者是由三维数字地面模型建立。
一、平面设计（假设，平面线形在地形图上已经选好） 1.1 补充（重要）：项目管理 菜单：项目——项目管理 命令：HPM 首次安装纬地系统后，第一次加载时系统会提示用户指定当前项目或新建项目。选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。 一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件： 平面曲线数据文件（*.pm） 平面交点数据文件（*.jd） 纵断面地面线数据文件（*.dmx） 横断面地面线数据文件（*.hdm） 纵断面设计数据文件（*.zdm） 超高渐变数据文件（*.sup） 路幅宽度数据文件（*.wid） 桩号序列数据文件（*.sta） 路基设计中间数据文件（*.lj） 设计参数控制文件（*.ctr） 挡墙设计文件（*.dq）——设有挡土墙的情况下
至少需要设置以下项目属性： 项目名称及路径 公路等级类别 超高旋转方式 加宽渐变方式 断链位置（设有断链时） 纬地系统的“项目管理器”对话框如图1-1所示。 在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。 当点取对话框中“文件”选项后，将出现一个项目的所有数据文件列表如图1-1所示。用户可以用鼠标点选每个数据文件，然后点击右侧出现的…按钮进行数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令（或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑。
城市道路线形设计 1.前言 道路平面设计的主要内容与工作是根据城市的情况规划确定的路线大致走向与位置，在满足车辆行驶与人们出行的技术条件前提下，结合当地地形、地貌、地质和水文条件以及现状地物，因地制宜确定具体的设计和施工方向；挑选合适恰当的平曲线半径，解决转折点处的曲线衔接；要保证必须的行车视距，使路线既要符合科学技术要求，又要经济合理。城市道路线形是由直线和曲线连接而成的空间立体线形形状,即是道路中心线的空间描绘。线形设计不好的话,轻者乘客会感到不舒服,司机行驶感到麻烦，严重的话甚至会影响车辆行驶的安全性,导致造成交通事故频发。究其原因,道路设计规范只能对某些施工硬性的技术指标作出指示,如:对平曲线半径、竖曲线半径、纵坡坡度、坡长等都分别做出了相关规定,而对这些指标之间的组合之下形成的新问题以及特殊性考虑甚少,如果设计人员没有考虑到行驶车辆的安全性,那么,设计出的道路就不会是一条优秀的城市道路。因为优秀的城市线形道路,是车辆安全、迅速、舒适的行驶的首要条件。 2.道路设计中线形设计的组成因素 （1）设计人员在线形设计时除了要考虑规划红线外，还应该综合考虑到原有的建筑、道路桥梁及其他构筑物等对新路设计的影响。在不降低道路的技术标准的前提条件下对上述发生的情况尽可能采取避让、利用以及改造等手法使设计工程量降至最低。
（2）城市道路作为城市景观不可或缺的一部分，又要受到地形、地貌、地物排水和地质条件及水文条件等各项因素的制约影响。因此，在布线时应尽量让所选路线与地形地势相互协调融洽。使它既要融于自然，又要设法利用自然条件，同时还要尽量解决自然中的不利因素和影响。 （3）设计人员在线形设计时还应考虑道路路线内部平面及纵、横断面之间的协调性。它们间的组合合理性是保证道路符合技术标准的重要条件之一，要使之能达到行车快捷方便、安全舒适、便于集散的目的。 3.道路线形设计中的问题分析 3.1 平面线形 （1）小偏角 小偏角特指道路上偏角≤7°的情形。当道路出现小偏角时,平曲线的长度将被看成比实际长度短,这样容易使驾驶员产生急转弯的错觉而急忙操作方向盘,从而造成行车事故,并且偏角越小越明显。事实上,在道路线形中采用小偏角是设计中平面定线经常采用的方法,因为小偏角可以解决许多定线中遇到的困难。这种情况在城市道路设计中非常普遍的存在这。而要取消一个小偏角的话就会多出很多不必要的麻烦,甚至有时还会增加一些不必要的工程量或拆迁，增加费用。所以对于设计速度较低的道路,小偏角的存在对行车安全影响并不是很大，但是对于高速公路这类设计行驶速度比较高的道路来说设置小偏角一定要慎重考虑。
纵断面设计方法与步骤 1．准备工作 纵坡设计前，应根据中桩和水准记录点绘出路线纵断面图的地面线，绘出平面直线、平曲线示意图，写出每个中桩的桩号和地面标高以及沿线土壤地质说明资料，并熟悉和掌握全线有关勘测设计资料，领会设计意图和要求。 2．标注控制点 所谓控制点，就是指影响纵坡设计的高程控制点。“控制点”可分为两类: 一类是属于控制性的“控制点”，控制路线纵坡设计时必须通过它或限制从其上方或下方通过。这类控制点主要有: ①路线起、终点；②越岭哑口；③重要桥涵；④最小填土高度；⑤最大挖深；⑥沿溪线的洪水位；⑦隧道进出口；⑧平面交叉和立体交叉点；⑨铁路道口；⑩城镇规划控制标高以及受其它因素限制路线必须
通过的标高控制点等。 第二类是属于参考性的“控制点”，叫经济点。对于山岭重丘区的公路，除应标出控制性质的“控制点”以外，还应考虑各横断面上横向填挖基本平衡的经济点，以降低工程造价。横断面上的经济点有以下三种情况： 1)当地面横坡不大时，可在中桩地面标高上下找到填方和挖方基本平衡的标高，纵坡通过此标高时，在该横断面上挖方数量基本等于填方数量。该标高为其经济点，如图a）。 2)当地面横坡较陡时，填方往往不宜填稳，有时坡脚伸得较远，采用多挖少填甚至全部挖出路基的方法比砌石护坡经济，这时多挖少填或全挖路基的标高为经济点，如图b）。 3)当地面横坡很陡，无法填方时，需砌筑挡土墙，此时宁愿全部挖出路基或深挖，该全部挖出或深挖路基的标高为其经济点，如图c）。 当地面横坡很陡,必须作挡土墙时,当采用某一设计标高使该断面按1m长度计施工的土石方与挡土墙费用总和最省,该标高为其经济点。设计时“经济点”通常用“路基横断面透明模板”来确定，如下图所示。
华中国土纵断面绘制方法说明 1、在cass环境下打开××项目规划图。关闭不需要图层，如要绘制新建支渠纵断面，即只打开新建支渠图层、新建支渠标注层及水流方向这三个层（绘制道路纵段可不考虑水流方向），按支渠编号顺序绘制，以下以绘制新建支渠为例说明绘图步骤： 第一步，点击查看要绘制支渠的特性，要看两点，首先检查走向 是否与水流方向一致，具体操作点击顶点，在图中反映出如图的十字叉，如图十字叉代表水流起点，与水流方向 一致（箭头代表水流方向），若不一致，就使用【地物编辑】里面的【线型换向】，直接点击即可换向；其次读出长度（若工程量表以完成可省略这一步）。 第二步，绘制初步断面。 在cass里面【工程应用—绘制纵断面—根据已知坐标】，
之后会弹出一个框，选择由图面高程点生成，采样点间距根据精度改为50，点击确定之后弹出一个对话框如下，取消仅在结点画前面的勾，点击断面图位置后面的按钮（带三个点的按钮）在足够的 地方点击位置，按顺序依次从编号1到最后一个，按次方法以此类推画出所有新建支渠，最好每个编号对应在旁边。最后保存关闭。这一步非常简单，可以安排一个人做，读出来一部分数据就可交与下一步的操作者，这样就可以同时进行工作。 2、在zdm中打开刚刚保存的规划图，按键ctrl+shift+a关闭编组；输入命令outzdm，选择图下两行数据，导出txt文件，放于一个文件夹中(如新建支渠)；依次每条支渠的数据读完后，用Excell打开导出的txt文件，将两列数据调换，取消字间空格，依次做完所有txt 文件。这一步承接上一步，可以同时安排一个人做。 3、在zdm环境下新建一个cad图形文件，设置好字体；输入tzdm，弹出对话框，选择放置txt的文件夹，选择“新建支渠—”，纵向比例一般不变，回车就ok，地形变化非常大可改为200，然后根据第一
《城市道路设计》期末考试题库及答案 一、填空题： 1.交通标志分为和两大类。 2.城市道路网规划的基本要求有满足城市道路交通运输需求、和满足各种市政工程管 线布置的要求。 3.城市道路网规划方案的评价应从技术性能、和社会环境影响。 4.现代道路平面线形的三要素为直线、圆曲线和。 5.道路工程一般划分为、、三大类型。 6.道路设计年限包括和。 7. 是描述交通流的运行条件及汽车驾驶者和乘客感觉的一种质量测定标准。 8.城市道路网规划评价原则是、、。 9.城市快速路是指在城市内修建的由、、等组成的供机动车辆快速通行的道路系统。 10.城市快速路横断面分为和。 11.环道一般采用、、三种车道。 12.城市道路网规划方案的评价应该从、和三个方面着手。 13.出入口间距的组成类型有、、、。 14.平交路口从交通组织管理形式上区分为三大类：、、。 15.道路照明以满足、和三项技术指标为标准。 16.交通信号控制的范围分为、、三种。 17.城市道路雨水排水系统的类型分为、、。 18.交通标志三要素有、、。 19.雨水口可分为、和三种形式。 20.变速车道分为和两种。 21.排水制度分为和两种。 22.城市公共交通站点分为、和三种类型。 23.照明系统的布置方式有、、、。 二、单选题： 1.既是城市交通的起点又是交通的终端的城市道路类型 [ ] A.城市快速路 B.城市主干路 C.城市次干路 D.城市支路 2.一般在城市市区和建筑密度较大，交通频繁地区，均采用 [ ] A.明沟系统 B.人工疏导系统 C.暗管系统 D.混合式系统 3.交通标志三要素中，颜色在选择时，主要考虑了人的 [ ] A.生理效果 B.习惯思维 C.心理效果 D.舒适依赖感 4.超高横坡为3%，纵坡为4%，那么合成坡度为 [ ] A.1% B.3% C.5% D.7% 5.下列情况可考虑设计集散车道的是 [ ] A.通过车道交通量大 B.两个以上出口分流岛端部相距很远 C.三个以上出口分流岛端部相距很远 D.所需的交织长度能得到保证 6.某十字交叉口的红灯20秒，黄灯3秒，绿灯15秒，该交叉口的信号周期为 [ ] A.20秒 B.41秒 C.15秒 D.38秒 7.在环形平面交叉中，中心岛不宜采用的形状是 [ ] A.圆形 B.长方形 C.椭圆形 D.卵形 8.下列不属于主线横面的是 [ ] A.车行道 B.路缘带 C.分车带 D.路旁建筑物
公路纵断面设计 一、概述 1.纵断面设计定义 沿道路中心线纵向垂直剖切的一个立面。它表达了道路沿线起伏变化的状况。道路纵断面设计主要是根据道路的性质和等级，汽车类型和行驶性能，沿线地形、地物的状况，当地气候、水文、土质的条件以及排水的要求，具体确定纵坡的大小和各点的标高。为了适应行车的要求，各级公路和城市道路中的快速路、主干路及相邻坡度代数差大于1％的其他道路，在纵坡变更处均应设置竖曲线，因而，道路纵断面设计线是由直线和竖曲线所组成。 在纵断面图上，通过路中线的原地面上各桩点的高程，称为地面标高，相邻地面标高的起伏折线的连线，称为地面线。设计公路的路基边缘相邻标高的连线，称为设计线，设计线上表示路基边缘各点的标高，称为设计标高。在同一横断面上设计标高与地面标高之差，称为施工高度。当设计线在地面线以上时，路基构成填方路堤；当设计线在地面线以下时，路基构成挖方路堑。施工高度的大小直接反映了路堤的高度和路堑的深度。 2.纵断面设计原则 2.1设计原则 （1）纵坡设计必须符合《公路工程技术标准》中有关纵坡的各项规定，如各级公路的最大纵坡，按排水要求的最小纵坡等。 （2）为保证汽车以一定的车速安全顺利地通过，纵坡应具有一定的平顺性。 （3）对沿线的自然条件，应作通盘研究，依据不同的具体情况分别处理，使公路畅通和稳定。 （4）按路线起伏综合考虑农田水利方面的特殊要求。 （5）在水文条件不良或地下水位很高的路段，应考虑适当的路基高度。 （6）在保证路基的强度和稳定的前提下，争取填挖平衡，节省土石方及其他工程量，降低工程造价。 （7）考虑到今后公路改建时，尽量利用原有路面作为新路面的基层或面层的下层。 （8）纵坡设计应与平面设计密切配合协调。
城市道路线形设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
城市道路线形设计 1.前言 道路平面设计的主要内容与工作是根据城市的情况规划确定的路线大致走向与位置，在满足车辆行驶与人们出行的技术条件前提下，结合当地地形、地貌、地质和水文条件以及现状地物，因地制宜确定具体的设计和施工方向；挑选合适恰当的平曲线半径，解决转折点处的曲线衔接；要保证必须的行车视距，使路线既要符合科学技术要求，又要经济合理。城市道路线形是由直线和曲线连接而成的空间立体线形形状,即是道路中心线的空间描绘。线形设计不好的话,轻者乘客会感到不舒服,司机行驶感到麻烦，严重的话甚至会影响车辆行驶的安全性,导致造成交通事故频发。究其原因,道路设计规范只能对某些施工硬性的技术指标作出指示,如:对平曲线半径、竖曲线半径、纵坡坡度、坡长等都分别做出了相关规定,而对这些指标之间的组合之下形成的新问题以及特殊性考虑甚少,如果设计人员没有考虑到行驶车辆的安全性,那么,设计出的道路就不会是一条优秀的城市道路。因为优秀的城市线形道路,是车辆安全、迅速、舒适的行驶的首要条件。 2.道路设计中线形设计的组成因素 （1）设计人员在线形设计时除了要考虑规划红线外，还应该综合考虑到原有的建筑、道路桥梁及其他构筑物等对新路设计的影响。在不降低道路的技术标准的前提条件下对上述发生的情况尽可能采取避让、利用以及改造等手法使设计工程量降至最低。
（2）城市道路作为城市景观不可或缺的一部分，又要受到地形、地貌、地物排水和地质条件及水文条件等各项因素的制约影响。因此，在布线时应尽量让所选路线与地形地势相互协调融洽。使它既要融于自然，又要设法利用自然条件，同时还要尽量解决自然中的不利因素和影响。 （3）设计人员在线形设计时还应考虑道路路线内部平面及纵、横断面之间的协调性。它们间的组合合理性是保证道路符合技术标准的重要条件之一，要使之能达到行车快捷方便、安全舒适、便于集散的目的。 3.道路线形设计中的问题分析 平面线形 （1）小偏角 小偏角特指道路上偏角≤7°的情形。当道路出现小偏角时,平曲线的长度将被看成比实际长度短,这样容易使驾驶员产生急转弯的错觉而急忙操作方向盘,从而造成行车事故,并且偏角越小越明显。事实上,在道路线形中采用小偏角是设计中平面定线经常采用的方法,因为小偏角可以解决许多定线中遇到的困难。这种情况在城市道路设计中非常普遍的存在这。而要取消一个小偏角的话就会多出很多不必要的麻烦,甚至有时还会增加一些不必要的工程量或拆迁，增加费用。所以对于设计速度较低的道路,小偏角的存在对行车安全影响并不是很大，但是对于高速公路这类设计行驶速度比较高的道路来说设置小偏角一定要慎重考虑。
1.生成里程文件：[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕 功能：由道路中桩线即纵断面线生成里程文件。 操作过程： （1）在图上画出的道路纵断面线（必须是复合线）； （2）点取[由纵断面线生成]命令下的[新建]； （3）提示：选择纵断面线，请选择（1）中画好的纵断面线； （4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。 输入横断面间距:xx(米)，请给出相邻横断面的间距； 输入横断左边长度:xx(米) 请给出横断面线左侧的长度； 输入横断右边长度:xx(米) 请给出横断面线右侧的长度； 单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。 （5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线； （6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。 通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。 2.编辑好道路横断面设计文件。在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。 DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下： 1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 2,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 3,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 4,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 5,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 6,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 7,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 8,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 9,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5 END
纬地道路详细步骤 1、项目→新建项目。 2、建立一个目录文件夹。 3、打开电子图（CAD .dwg文件类型）。 4、搞清楚各个图层的状态需要进行什么约束{（等高线╱约束点）、（地形点╱地形点的）}。 5、然后关闭图形，不进行修改 6、数模→数模组管理→新建数模→确定→关闭。 7、数模→三维数据读入→DWG 或 DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。 8、①数模→三角构网②数模→网格显示→显示所有网格→确定。 9、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭10、设计→主线平面设计→找到自己要设计的那条线起点→点击后→点插入→是→设置适当的交点→点存盘→是→计算绘图（点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。） 11、项目→设计向导→下一步（多次重复下一步）自动计算超高加宽→完成（根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。 12. 点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。 13、数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看） 14、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）这是设计的重点 15、CAD新建→选择最后一个文件夹→打开→打开 acadiso. 文件（样板文件）。 16、设计→纵断面设计→计算显示→确定。 17、设计→纵断面设计→选点→在图上选一个个点{（左边端点起）再接着插入几个点（最后一个右边端点 }→点击实时修改对纵坡顶修改（将竖曲线调整到合理）→存盘→计算显示→删除纵断面图。 18、设计→路基设计计算→点击“...”→保存→搜索全线→确定→计算（点击“表格”→“输出路基设计表”计算输出路基设计表。） 19、设计→横断面设计图→选中土方数据文件→点击“...”→保存→绘图控制→（选中记录三维数据、插入图框、绘出路槽图）→计算绘图→保存 20.点击“表格”→“输出土方计算表”计算输出土石方数量计算表和每公里土石方表。
城市道路平面交叉口设计形式与选择 1、道路与道路交叉可分为平面交叉和立体交叉。交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。 2、平面交叉口应按交通组织方式分类： 1.平A类：信号交叉控制 平A1类：交通信号控制，进出口道展宽交叉口； 平A2类：交通信号控制，进出口道不展宽交叉口； 2.平B类：无信号控制交叉口 平B1类：之支路只准右转同行的交叉口； 平B2类：减速让行或停车让行标志管制交叉口； 平B3类：全无管制交叉口 3.平C类：环形交叉口 关于平面交叉口的选用类型应符合下表， 3、交叉口的形式 平面交叉口的形式设计得合理与否，直接影响到投资和使用价值，所以应切合实际地考虑远期的需要和近期的可能两方面因素，选择合理的方案。 平面交叉口的形式取决于道路网的规划和周围建筑的情况，以及交通量、交通性质和交通组织。 常见的几何形状有： 十字形环行交叉T形极其演变而来的X形Y形 错位交叉多路交叉畸形交叉 T形平面交叉口：T形交叉口是指交角为75~105的三路相交。 T形交叉口适用于主次道路的交叉，主要道路应设在直行方向。
Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105的交叉口； Y形交叉口在交角较小的时候交通不利，而且锐角街口处的视线条件不好。 十字形平面交叉口 四条道路相交交叉口，交角为75~105. 十字形交叉口形式简单，交通组织方便，街角建筑易于处理，使用范围广，是最基本的交叉口形式 （1）简易十字交叉口：设计车速不高，交通量不大的三四公路或一般城市道路相交的十字交叉，可采用简易十字交叉 （2）设附加车道的十字交叉口：主要公路的设计速度为80km/h,次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口。

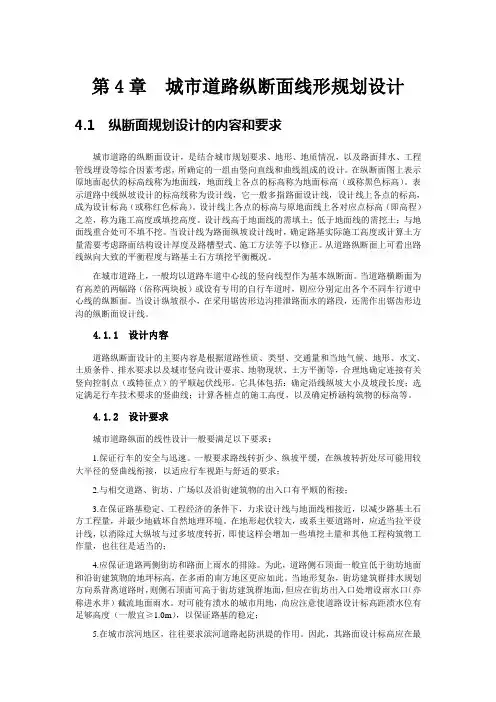

第4章城市道路纵断面线形规划设计4.1 纵断面规划设计的内容和要求 城市道路的纵断面设计，是结合城市规划要求、地形、地质情况，以及路面排水、工程管线埋设等综合因素考虑，所确定的一组由竖向直线和曲线组成的设计。在纵断面图上表示原地面起伏的标高线称为地面线，地面线上各点的标高称为地面标高（或称黑色标高）。表示道路中线纵坡设计的标高线称为设计线，它一般多指路面设计线，设计线上各点的标高，成为设计标高（或称红色标高）。设计线上各点的标高与原地面线上各对应点标高（即高程）之差，称为施工高度或填挖高度。设计线高于地面线的需填土；低于地面线的需挖土；与地面线重合处可不填不挖。当设计线为路面纵坡设计线时，确定路基实际施工高度或计算土方量需要考虑路面结构设计厚度及路槽型式、施工方法等予以修正。从道路纵断面上可看出路线纵向大致的平衡程度与路基土石方填挖平衡概况。 在城市道路上，一般均以道路车道中心线的竖向线型作为基本纵断面。当道路横断面为有高差的两幅路（俗称两块板）或设有专用的自行车道时，则应分别定出各个不同车行道中心线的纵断面。当设计纵坡很小，在采用锯齿形边沟排泄路面水的路段，还需作出锯齿形边沟的纵断面设计线。 4.1.1 设计内容 道路纵断面设计的主要内容是根据道路性质、类型、交通量和当地气候、地形、水文、土质条件、排水要求以及城市竖向设计要求、地物现状、土方平衡等，合理地确定连接有关竖向控制点（或特征点）的平顺起伏线形。它具体包括：确定沿线纵坡大小及坡段长度；选定满足行车技术要求的竖曲线；计算各桩点的施工高度，以及确定桥涵构筑物的标高等。 4.1.2 设计要求 城市道路纵面的线性设计一般要满足以下要求： 1.保证行车的安全与迅速。一般要求路线转折少、纵坡平缓，在纵坡转折处尽可能用较大半径的竖曲线衔接，以适应行车视距与舒适的要求； 2.与相交道路、街坊、广场以及沿街建筑物的出入口有平顺的衔接； 3.在保证路基稳定、工程经济的条件下，力求设计线与地面线相接近，以减少路基土石方工程量，并最少地破坏自然地理环境。在地形起伏较大，或系主要道路时，应适当拉平设计线，以消除过大纵坡与过多坡度转折，即使这样会增加一些填挖土量和其他工程构筑物工作量，也往往是适当的； 4.应保证道路两侧街坊和路面上雨水的排除。为此，道路侧石顶面一般宜低于街坊地面和沿街建筑物的地坪标高，在多雨的南方地区更应如此。当地形复杂，街坊建筑群排水规划方向系背离道路时，则侧石顶面可高于街坊建筑群地面，但应在街坊出入口处增设雨水口（亦称进水井）截流地面雨水。对可能有渍水的城市用地，尚应注意使道路设计标高距渍水位有足够高度（一般宜≥1.0m），以保证路基的稳定； 5.在城市滨河地区，往往要求滨河道路起防洪堤的作用。因此，其路面设计标高应在最
