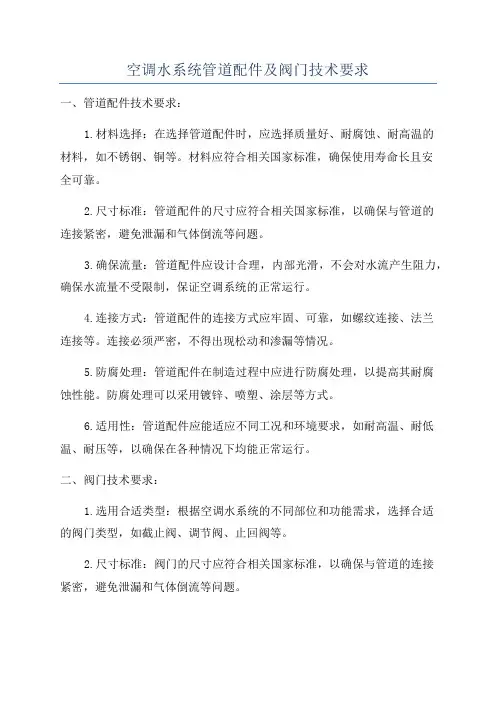

空调水系统管道配件及阀门技术要求
1.总则
a)国家标准及规范
GB/T12220-89《通用阀门标志》
GB/T13927-92《通用阀门压力试验》
GB/T8464-2008《铁制和铜制螺纹连接阀门》
GB/T12224-2005《钢制阀门一般要求》
ISO05208-93《工业阀门、阀门的压力试验》
GB/T12238-89《通用阀门法兰和对夹连接蝶阀》
GB/T12237-2007《石油、石化及相关工业用的钢制球阀》
JB/T8527-97《金属密封蝶阀》
GB/T13932-1992通用阀门铁制旋启式止回阀
GB/T15185-1994铁制和铜制球阀
GB/~4-1994阀门的结构长度
GB/T8104-1987流量控制阀试验方法
GB/T8105-1987压力控制阀试验方法
GB/T8106-1987方向控制阀试验方法
GB/T9113法兰连接尺寸和密封型式
GB4208-2008/IEC60529外壳防护等级（IP代码）
b)国际标准
(1).进口阀门需符合欧洲标准规范EN60534。
(2).制造厂提供的产品详细数据包括数据，物料及设计
详图，所有进口的阀门必须为厂商注册所在国的原装
产品，每台产品必须有产品检验合格证及材质检验报
告，第三方产地证明等。
(3).各种符合规格要求的证书。进口阀门应提供阀及驱
动器的原产地证明及报关单。进口驱动器还应有UL、
CE等证书。
c)供货商根据设计方的要求保证电动蝶阀、电动两通阀、压差
旁通阀与FAS、BAS专业的控制和信号输入及输出的正确性。
供货商提供温度传感器、电控箱。与BAS系统接口分界在电
控箱端子排外线侧，能够接受BAS系统的开度控制（4-20mA
模拟量信号），能够反馈阀门的开度（4-20mA模拟量信
号）、当地/远方。满足BAS系统监控要求；
2.支撑详图。
3.操作及维修手册。
(1)供货商提交以下文件：
1)各种阀门的规格及结构形式说明。
2)各种阀门的外型尺寸。
3)各种阀门的备件清单。
4)供货商认为必须提供的其它技术资料。
(2)供货时供货商提交以下文件：
1)电动执行器的电气接线图和电器原理图。
4.设备出厂随带文件
(1)各种阀门出厂合格证书以及相的说明书、安装、使用和维护手
册技术数据、出厂前的测试、试验记录；
(2)各种阀门的外型尺寸及安装详图；
(3)各种阀门的操作和维修手册及备件清单；
(4)电动阀门的电气接线图和电器原理图；
(5)阀门及其配套设施的检测报告和合格证；
(6)详细的交货清单、装箱清单；
(7)原材料出厂证明、检验报告；
(8)产品出厂检验报告；
(9)设备设计制造、验收及性能测试采用的标准；
(10)设备各主要部件的材质、规格、型号、产地、制造厂家名称；
(11)全套的安装、调试、操作、维护和故障处理手册。
(12)供货商提供的所有技术资料如样本、曲线图、原理图、检测报
告等都附带电子文件。
5.技术要求：
(1)阀门型号、规格、耐压强度和严密性试验结果符合设计及有关规
范、标准要求；
(2)外观良好、无锈斑；阀门的铭牌应符合现行国家标准《通用阀门
标志》(GB12220)的规定；
(3)阀杆与阀体结合部位不渗漏，采用优质橡胶密封材料。严禁使用
再生橡胶。具有较好的抗老化和耐磨性；
(4)除易损件可在正常寿命期间更换外，阀门的橡胶15年以上，不锈
钢金属约80年，整体使用寿命不少于15年。承包商应提供阀门的整体使用寿命、平均无故障时间、平均故障修复时间以及主要部件和易损件的使用年限。
(5)蝶阀：
1)阀体、阀盖采用球墨铸铁，表面应采取喷涂环氧树脂等防腐及耐磨
处理措施，阀体应为一体式，带延伸阀颈，以方便现场安装。
2)阀座：材质为EPDM，阀座应采用槽舌式设计，自内向外包覆阀
体，与阀板紧密接触，确保阀体、阀杆与输送介质有效地分隔开来，避免介质对阀体及阀杆造成腐蚀，阀座与法兰接触的一侧自带可替代法兰密封圈的模铸O形圈，并且拆卸更换简单。
3)阀杆：材质为不锈钢316，应采用两截式无销连接或带花键的单根
整体式阀杆，确保与阀板的刚性转动。
4)阀板：材质为不锈钢或喷涂环氧树脂/尼龙11的球墨铸铁，阀板应采用先进的球面密封，可以上下自由对中，以避免在操作中对阀座产生应力，延长阀门使用寿命。
(6)闸阀：
1)≤DN50为青铜阀体及实心楔形闸板、升降阀杆和连接阀帽，丝扣连接。)>DN50为软密封闸阀，要求如下：
a.至少应由阀体、阀杆、阀盖、轴盖、阀门、手轮、密封圈及螺栓、螺母等部分组成。
b.软密封闸阀的阀体、阀盖应采用精密铸造法铸造，一次成型。
c.软密封闸阀底部无凹坑，流体通过截面呈直线状，不积存渣滓物。
d.阀门可在全开通水的同时更换密封材料和O型圈。
e.闸阀主要零部件材质如下：
阀体、阀盖、轴盖：球墨铸铁；
阀板：不锈钢或球墨铸铁包三元乙丙橡胶；
阀杆：不锈钢；
密封圈：丁晴橡胶；
螺栓螺母等零部件：不锈钢。
(7).止回阀：
阀体：球墨铸铁或青铜
阀板、导向轴：不锈钢或青铜
弹簧：不锈钢
(8).过滤器：
阀体：青铜(DN≤50)；球墨铸铁(DN≥65)，表面应采取喷涂环氧树脂等防腐及耐磨处理措施，滤网：为不锈钢板一次冲压成型,滤网应有加强筋结构，网孔径为-0.8 毫米,其总面积至少为管道内面积的三倍。
(9).截止阀
开启轻巧。使用寿命长，保证使用不低于十五年。
阀体：DN≤50青铜DN＞50球墨铸铁
阀盖：DN≤50青铜或黄铜DN＞50球墨铸铁
阀杆：DN＞50不锈钢
阀瓣：DN＞50不锈钢
不锈钢材质应不低于SUS304。
(10).电动开关碟阀：
1)额定压力：。阀体耐压和阀门关断压力要满足阀门所在位置的要
求。
2)执行器：220VAC供电，具有开/关到位信号反馈（位置指示）。
3)带人工手轮手动装置，在掉电或停机时系统处于安全状态，也应
能手动操作，以便该执行器自动功能，故障时不致使整台机组停
机。
4)阀体：青铜或优质脱锌黄铜（DN≤50），铸铁包尼龙11
（DN≥65）；阀芯：不锈钢或青铜，阀杆：不锈
钢。使用寿命不少于30年。
5)选用国际知名品牌产品，执行器为欧美原装进口产品。
(11).电动调节阀
1)额定压力：，并满足使用位置所需要的关闭压差。
2)执行器：220V/24VAC供电，0～10VDC或4～20mA信号控制，具有位置信号(0～10VDC或4～20mA)反馈。执行器应具有全行程的过载保护装置，以免在阀门堵塞或关闭压差过大时烧毁电机。执行器在断电后，可以弹簧复位安全关闭。
3)直径≤DN50采用丝扣连接，其余采用国标法兰连接。
4)调节特性:理想的等百分比（要求提供阀门调节特性曲线图）。
5)防护等级≥IP54。
6)带手动装置，在掉电或停机时系统处于安全状态，也应能手动操作，以便该执行器自动功能故障时不致使整台机组停机；
7)阀体：青铜或优质脱锌黄铜（DN≤50），铸铁（DN≥65），阀芯：不锈钢或青铜，阀杆：不锈钢。
8)安全开关运行次数应不低于100,000次，并提供国内权威机构出具的检测报告。
9)须根据实际通过阀门的最大流量和允许的最大压降计算选择合适Kvs值的阀门规格，并提供完整、正确的阀门规格计算选型书。口径不变的情况下，如选用不同流量系数的阀门，价格不做调整。10)选用国际知名品牌产品，执行器全套为欧美原装进口产品。
(12).流量计
1)电磁式流量计需有4-20毫安培(mA)讯号输出，以供远端连续
输出测量的水流量至空调、采暖控制系统及楼宇设备管理系统。
2)传感器应由316不锈钢构成，外加瓷质保护，整个流量计的
保护系数须为IP66。
3）流量计的误差不可超过量度数值的2%。
(13)、静态平衡阀
1)所提供的产品应是技术成熟的原装进口产品。
2)所提供的产品应满足至少10年在大中型项目中运行使用，不接受在项目中运行使用时间不足10年的产品。
3)制造商应取得ISO9001质量认证、ISO14001环境管理体系认证。
4）供货商提供本次投标产品在中国的使用实例，提供已投运项目的投运时间、证明产品运行良好的回访纪录、静态平衡阀产品须提供至少两份调试报告。
5）供货商应具有静态平衡阀全面联调的能力，包括专业的调试团队，调试工具以及调试配套软件。
6）静态平衡阀应具有压差测量、流量测量、温度测量、流量调节、关断功能。
7）静态平衡阀应具有开度锁定功能。
8）静态水力平衡阀应该具有专用的防泄水测量通道，能够现场精确地测量管道的流量，协助工程师完成系统的平衡调试工作。
9）阀门的测压口应在阀门手柄的同侧，以便于测量、保温。
10）为确保阀门具有较高的流通能力，要求阀体应为倾斜式Y型阀体，不允许垂直阀体结构。
11）阀门调节手柄应采用内升降式结构，在调试的过程中阀门手柄的高度保持不变，以便于安装。
12）阀门开度的数值显示在手轮的侧面，方便查看、调节，不接受开度刻度显示在手轮顶部的产品；
13）流量控制精度：5％；
14）工作温度：-20～130℃
15）额定工作压力：。
16）材质：≤N50：阀体：青铜阀锥/轴：铜合金
≥DN65：铸铁阀锥/轴：铜合金
17）连接方式：≤N50：螺纹连接≥DN65：法兰连接
（13）、压差调节器（压差平衡阀）
1）所提供的产品应是技术成熟的原装进口产品。
2）所提供的产品应满足至少8年在大中型项目中运行使用，不接受在项目中运行使用时间不足8年的产品。
3）制造商应取得ISO9001质量认证、ISO14001环境管理体系认证。4）供货商提供本次投标产品在中国的使用实例，提供已投运项目的投运时间、证明产品运行良好的回访纪录。
5）压差调节器为自力式阀门，应具有恒定空调水系统两点间压差值恒定不变的功能。
6）压差值应可现场设定。
7）为确保阀门具有较高的流通能力，要求所有规格阀门阀体应为倾斜式Y型阀体，不允许垂直阀体结构。
8）为方便读取数值及调试，压差调节器压差设定值应显示在手柄侧面。
9）材质：≤DN50：阀体：青铜密封：EPDM
≥DN65：阀体：铸铁密封：EPDM
10）连接方式：≤DN50：螺纹连接
≥DN65：法兰连接
11）工作温度：-10~120℃
12）公称压力：。
13）压差设定可直接手柄设定，而无需其它工具设定。
14）最大允许压差：≤DN50：≥200Kpa
≥DN65：≥500Kpa
15）工作压差范围：≤DN50：25-70KPa
≥DN65：40-180KPa
6.检验测试
a)自动流量平衡阀及静态流量平衡阀必须由制造厂方组装调校
完成，使其在控制压力范围内，能自动调节系统的水流量在
设定流率+/-5%精确度以内。
b)平衡阀之流率准确程度，必须提供完整的空调水系统水力平
衡和平衡阀的调试报告以证明。
c)阀门应进行阀体耐压试验和阀座密封试验，对阀体的强度和
紧密性及阀门的密封性进行检验，阀体、法兰连接、阀杆密
封和阀座密封均不允许有泄漏。其中阀体耐压试验公称压力
的倍，阀座密封试验为公称压力的倍，投标时且提供相应的
试验场地证明文件。
d)若对产品检测结果有争议时，需到业主认可的第三方按照双
方同意的测试方式进行测试。
e)需要现场进行测试时，应将测试内容记录及测试结果交于业
主，现场测量工具可由代应商提供。
f)阀门应进行操作试验，要求阀门启闭灵活轻便，开度任意可
调，各限位开关，扭矩开关应灵敏可靠。
g)在工地进行测试前交付测试过程建议草案、报告文本及仪表
校准证明书，完整的测试报告，所有有关的技术资料供批准
用。
h)完工后须交付下列各项供验收：
I安装图
II完整测试和试运行报告
III制造厂商印制的安装运行保养说明书，其中包括安装
和运行程序，详尽的部件清单，已提供的备件清单，
建议备件清单，所有设备的保养步骤和建议保养程度
和次数。
i)按接口规范/要求共同验证各种接口设备，测试范围须不少
于以下类别：
I目视测试：检查各种接口是否恰当地、正确地连接到双方指定的端点上。
II功能测试：验证接口功能符合要求。
j)所有测试和检验设备及仪器须性能可靠，其精度等级应能满足测试要求，并符合国家有关计量及检定规程标准。在使用前，提交工程师作审批，提交文件包括产品说明书、操作手册和有效的校准说明。
k)必须矫正、调整所有不符合验收/测试要求的项目，并确保所有最终测试结果在预期内满足业主代表/工程监理要求。
空调水系统管道安装工艺 1 材料要求 1.1 空调工程水系统的管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。 1.2 镀锌碳素钢管及管件的规格种类应符合设计及生产标准要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证及其他相应质量证明材料。 1.3 钢塑管道及管件的规格种类应符合设计及生产标准要求，管壁、粘胶层及内衬（涂）塑层薄厚均匀，无锈蚀、无飞刺，内衬无破损。钢塑管材及管件应有出厂合格证及其他相应质量证明材料。 1.4 塑料管及管件的规格种类应符合设计及生产标准要求，管材和管件内外壁应光滑、平整、无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷。并附有产品说明书和质量合格证书。 1.5 胶粘剂应标有生产厂名称、生产日期和使用年限，并应有出厂合格证和说明书。胶粘剂应呈自由流动状态，不得为凝胶体，应无异味，色度小于1°，混浊度小于5°。在未搅拌情况下不得有分层现象和析出物出现；胶粘剂内不得含有团块、不溶颗粒和其他杂质。 2 主要施工机具 2.1 主要施工机具：砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、套丝机、试压泵、铜管扳边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳、铁锤、电气焊设备、专用热熔焊接工具等。 2.2 测量工具：钢直尺、水平尺、钢卷尺、角尺、U形压力计等。 3 作业条件要求 3.1 设计图纸、技术文件齐全，施工程序清楚。 3.2 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 3.3 立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
空调冷却冷冻水管道系统详细施工方案 1、管道安装流程 2、管道安装设计要求 空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。 每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。 所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。 空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。 空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。 管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。 空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。 冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。 空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。 穿越沉降或变形缝处的水管应设置金属软管连接。 空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。 管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。 除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。 空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。 冷凝水管最小以的下降坡度坡向凝水立管。
空调设备安装施工方案 施工程序 1材料设备检查 (1) 根据随机装箱单和设备清单，逐一核对名称、规格、数量，清点全部随机文件、质量检查合格证书。 (2) 对机组外观进行检查。机组上安装的仪表及包装是否完好，各盲板处有无松缝，保证机组气密性的阀件是否关牢，机组上的管路、线路是否损坏和变形。 (3) 检查机组上的电器仪表及测量仪表是否完好, .设备及其零、部件应无缺损、锈蚀、变形。 (4) 开箱检查应有建设单位人员及监理单位人员参加，并做好验收和交接记录。 2作业条件 A.施工前应具备设计和设备的相关技术文件。认真熟悉图纸，编制施工方案。若属大型设备，应单独编制设备运输吊装施工方案。冷水机组等大型设备的吊运方案，按规定审核、批准后施工。完成技术安全交底，做好施工技术准备工作。 B.对运输所经过的道路进行清理，核实预留的运输孔洞尺寸，主要材料和机具及劳动力等，有充分准备，并已做出合理安排。 C.利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时应经设计单位的同意方可利用。 D.建筑物屋面、外墙、门窗和内部粉刷等工程应基本完工，有关的基础、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等，已清除干净 3设备现场运输 A.大型设备的现场运输按施工方案的要求进行，未经审批不得修改施工方
案。 B.设备水平运输时尽量使用小拖车，如使用滚杠需采用保护措施，防止设备磕碰。 C.设备垂直运输时，对于裸装设备应在其吊耳或主梁上固定吊绳，整装设备根据受力点选好固定位置将吊绳稳固在外包装上起吊，吊装时应采取措施，保证人员及设备的安全。 4设备就位调整 A.设备置于基础上后，根据已确定的定位基准面、线或点，对设备进行找正、调平。复检时亦不得改变原来测量的位置。当设备技术文件无规定时，宜在设备的主要工作面确定。 B.组合式空调机组在安装前先复查机组各段体与设计图纸是否相符，各段体内所安装的设备、部件是否完整无损，配件应安装齐全。 C.分段组装的组合式空调机组安装时，因各段连接部位螺栓孔大小、位置均相同，故需注意段体的排列顺序必须与图纸相符，安装前对各功能段进行编号， D.对于有表冷段的空调机组组装时应从空调设备上的一端开始，逐一将各段体抬上基座校正位置后加衬垫，将相邻的两段用螺栓连接严密牢固。 E.对于有喷淋段的空调机组组装时，首先安装喷淋段，再组装两侧的其它功能段。 F.风机单独运输的情况下，先安装风机段空段体，再将风机装入段体。
9 空调水系统管道与设备安装 9．1 一般规定 9．1．1 本章适用于空调工程水系安装子分部工程，包括冷（热）水、冷却水、凝结水系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。 说明： 9．1．1 本条文规定了本章适用的范围。 9 ．1．2 镀锌钢管应采用螺纹连接。当管径大于 DN100 时，可采用卡箍式、法兰或焊接连接，但应对焊缝及热影响区的表面进行防腐处理。 9 ．1．3 从事金属管道焊接的企业，应具有相应项目的焊接工艺评定，焊工应持有相应类别焊接的焊工合格证书。 9 ．1．4 空调用蒸气管道的安装，应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》 GB 50242－2002 的规定执行。 9．2 主控项目 9 ．2．1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定 检查数量：按总数抽查 10% ，且不得少于 5 件。 检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。 9 ．2．2 管道安装应符合下列规定： 1、隐蔽管道必须按本规范第 3．0．11 条的规定执行； 2、焊接钢管、镀锌钢管不得采用热煨弯； 3、管道与设备得连接，应在设备安装完毕后进行，与水泵、制冷机组得接管必须为柔性接口。柔性短管不得强行对口连接，与其连接得管道应设置独立支架； 4、冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口得水色和透明度与入水口对比相近，无可见杂物），再循环试运行 2H 以上，且水质正常后才能与制冷机组、空调设备相贯通； 5、固定在建筑结构上得管道支、吊架，不得影响结构的安全。管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面 20～50mm ，并不得将套管作为管道支撑。 保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。 检查数量：系统全数检查。每个系统管道、部件数量抽查 10% ，且不得少于 5 件。 检查方法：尺量、观察检查，旁站或查阅实验记录、隐蔽工程记录。 说明： 9．2．2 本条文主要规定了空调水系统管道、管道部件和阀门的施工，必须执行的主控项目内容和质量要求。 在实际工程中，空调工程水系统的管道存在有局部埋地或隐蔽铺设时，在为其实施覆土、浇捣混凝土或其他隐蔽施工之前，必须进行水压试验并合格。如有防腐及绝热施工的，则应该完成全部施工，并经过现场监理的认可和签字，办妥手续后，方可进行下道隐蔽工程的施工。这是强制性的规定，必须遵守。 管道与空调设备的连接，应在设备定位和管道冲洗合格后进行。一是可以保证接管的质量，二是可以防止管路内的垃圾堵塞空调设备。 9 ．2．3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。当设计无规定时，应符合下列规定： 1、冷热水、冷却水系统的试验压力，当工作压力小于等于 1．0Mpa 时，为 1．5 倍工作压力，但最低部小于 0．6Mpa ；当工作压力大于 1．0Mpa ，为工作压力加 0．5Mpa 。 2 、对于大型或高层建筑垂直位差较大的冷（热）媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。一般建筑可采用系统试压方法。
管道系统施工方案 1、管道安装流程 ~ 2、管道安装设计要求 2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。 2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。 2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。 2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。 2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。 \ 2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。 2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。 2.9冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。 2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。 2.11穿越沉降或变形缝处的水管应设置金属软管连接。 2.12空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。 2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚
空调制冷管道的安装施工方案 一、材料要求 1 采用的管材和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。 2 制冷系统的各类管件及阀门的型号、规格、性能、技术参数必须符合设计要求，并有出厂合格证明。 3 无缝钢管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。 4 铜管内外壁均应光洁，无疵孔、裂缝、结疤、层裂或气泡等缺陷。 二、主要机具 1 机具：卷扬机、空压机、真空泵、切割机、套丝机、手砂轮、倒链、台钻、电锤、坡口机、电气焊设备、试压泵等。 2 工具：压力工作台、铜管板边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳手、铁锤等。 3 量具：钢直尺、钢卷尺、角尺、水平尺、半导体测温计、U形压力计等。 三、作业条件 1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。 2 建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备己安装就位、找正找平，管道穿过结构部位的孔洞已配合预留、尺寸正确。预埋件设置恰当，符合制冷管道施工要求。 3 施工准备工作完成，材料送至现场。 四、操作工艺 (一)工艺流程： (二)施工准备。 1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求；编制施工方案、进行施工技术交底。 2 按施工图所示的管道位置、标高测量放线，找出支吊架预埋件。 3 制冷系统的阀门，进场后应按设计要求对型号、规格、性能及技术参数进行核对检查，并按照规范要求做好清洗和强度、严密性试验。 4 制冷剂和润滑油系统的管道、管件应将内外壁铁锈及污物清除干净，除完锈应将管口封闭，并保持内外壁干燥。 5 按照设计规定的型式、标高、坡度及坡向，预制加工管道支吊架。需绝热的管道、支架与管道接触处应垫以绝热衬垫或用经防腐处理的木垫隔开，其厚度应与绝热层厚度相同。支吊架的间距应符合设计及设备技术文件要求，当设计
空调水系统管道施工方案 管道安装流程: 管道安装设计要求: 1.空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。 2.每台水泵的进水管上应安装闸阀或碟阀，压力表和Y 型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。 3.所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。 4.安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
5.空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。 6.空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。 7.管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。 8.空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。 9.冷水管道在穿越墙身和楼板时，保温层不应间断，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。 10.空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。 11.穿越沉降或变形缝处的水管应设置金属软管连接。
12.空调立管穿楼板时，应设套管。安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。 13.管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。 14.除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。 15.空调及热水供回水支管以0.003的向下坡度坡向立管(主干管除外)，且最高点设自动排气阀，最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。 16.冷凝水管最小以0.01的下降坡度坡向凝水立管。 17.管道支架或管卡应固定在楼板上或承重结构上。 18.水泵房内采用减震吊架。
暖通空调水系统管路设计及管道阀门选型 空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型： 按原理可分为：闭式循环和开式循环； 按供回水管道数量分为：两管制、三管制和四管制； 按供回水在管道内的流动关系分为：同程式和异程式； 按调节方式可分为：定水量和变水量。 水系统分类 1、闭式循环系统 定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采用闭式系统。高层建筑宜采用闭式系统。 闭式循环的优点： ?管道与设备不易腐蚀； ?不需为提升高度的静水压力，循环水泵压力低，从而水泵功率小； ?由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。 2、开式循环系统 定义：管路之间有贮水箱（或水池）通大气。自流回水时，管路通大气的系统。空调系统采用喷水室冷却空气时，宜采用开式系统。 开式循环的优点：冷水箱有一定的蓄冷能力，可以减少开启冷冻机的时间，增加能量调节能力，且冷水温度波动可以小一些。
3、两管制水系统 定义：供冷系统和供暖系统采用相同的供水管和回水管，只有一供一回两根水管的系统。 两管制系统的优点：系统简单，施工方便。 缺点：不能同时供冷供暖。 4、三管制水系统 定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。 三管制系统的优点：三管制系统能够同时满足供冷和供热的要求。
缺点：比两管制复杂，投资也比较高，控制较复杂，且存在冷、热回水的混合损失。 5、四管制水系统 定义：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。 四管制系统的优点：能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求。 缺点：系统复杂，投资高。
空调水系统管道施工工艺 1 范围本工艺适用于工业与民用建筑的空调水系统的冷冻水、冷却水及冷凝水管道的施工。 该系统的设计工作压力O W P W 1.6MPa,介质温度7C?95C,材质为碳素钢管（包括镀锌碳素钢管），连接型式为焊接或螺纹连接（其中冷凝水管也可采用给水聚氯乙烯管道,承插粘接连接）。 2 引用标准 下列标准所包含的条文, 通过在本工艺标准中引用而构成为本工艺标准的条 文。在本工艺标准出版时,所示版本均为有效。所有标准都会被修订,使用本工 艺标准的各方应探讨使用下列标准最新版本的可能性。 GBJ126-89工业设备及管道绝热工程施工及验收规范 GB50235-97工业金属管道工程施工及验收规范 GB50236-98现场设备、工业管道焊接工程施工及验收规范 GB50243-97通风与空调工程施工及验收规范 CECS41 ：92建筑给水硬聚氯乙烯管道设计与施工验收规程 ZD-1.1-91中压管道试压工艺规程 ZD-1.4-92高层建筑管道试压工艺 ZA-1.8 （96）工业设备与管道绝热施工工艺 GD101管道工程常用加工件图集（第一集） 试行中低压碳素钢管道安装施工工艺 3 工艺流程方框图（见图1） 4 工艺过程 空调水系统管道的施工及验收应符合GB50243 GB50235以及CECS4的有关规定
4.1施工准备 4.1.1熟悉施工图纸与管道工艺流程、输送介质温度、压力与连接形式等的技术
图 1 工艺流程方框图要求及施工验收规范。同时认真审阅施工图，注意施工图的设计深度和完整性，及时提出和解决设计图上存在的问题。 4.1.2 参加设计图纸会审交底, 按贯标文件要求，填写好图纸交底记录, 并做好签 证和资料归挡工作。 4.1.3 编制施工预算, 按贯标文件要求，根据预算和工程进度准备提供公司规定的合格分供方生产的材料。 4.1.4 根据施工组织设计要求编制简要施工方案。向施工班组进行安全、技术交底, 交技术执行标准、验收规范,交施工方法、工艺技术要求, 并签发施工交底记录和施工作业任务书。 4.1.5 根据工程进度, 按施工预算及时提出要料计划及加工件加工计划。进入库房或指定位置的材料, 必须具备产品质量保证书和合格证, 同时还应按验收规范要求, 对进入现场仓库的材料进行检验和试验。各类阀门进现场后应按验收规范要求进行抽查试压检验。并且及时做好状态标识和产品标识, 严禁未经检验和试验的产品和不合格产品材料投入使用。 4.1.6 根据计量器具需用计划, 分阶段组织计量器具进场。 4.1.7 根据施工进度, 及时提供机具使用计划, 确保机具及时到位。 4.2 坐标测定 4.2.1 现场安装部位的结构工程已完毕, 并已检验合格达到强度要求, 土建单位已定出必需的定位轴线、标高控制线和抹灰层厚度控制标准, 同时施工现场平整, 符合安全施工要求时，进行管道现场坐标测绘工作。 4.2.2 按设计施工图所标管道坐标位置、管道口径、类别与规范要求, 及时复验土建做好的管道穿越基础、沉降缝、墙板、楼板的予埋套管或予留孔洞的坐标位置。 4.2.3 应按设计施工图所规定的管道坐标、走向,根据已有建筑物和设备位置, 室 内标高基准线，用测量工具测量出管道及管道支架的现场安装的坐标位置、标高
空调系统安装施工 方案
第四节空调系统安装施工方案 一、空调系统 Ⅰ、集中空调系统 1、设有集中空调系统KT-1，空气处理采用了新风预处理一次回风处理空调方式。 2、夏季工况：将室外新风经新风预处理机组的表冷段进行降温除湿后送入空气处理机组，与室内回风混合后经过空气处理机组的表冷段降温后送入室内。新风处理承担了室内的湿负荷。 3、冬季工况：鉴于该工程所处严寒地区的地理位置特点以及使用单位管理模式，将室外新风经新风预处理机组的电加热段进行温升处理至0℃后送入空气处理机组，与室内回风混合后经过空气处理机组的热水和热段升温、加温段加湿后再送入室内。 4、新风预处理机组、一次回风空调机组均采用屋顶组合空调机组，每套机组分为室内机和室外机。每套机组设有PLC控制中心（设有通讯接口），配套触摸现实操作屏，对设备运行能提供功能控制。 5、空调机房设有一套高压微喷加湿系统JS-1，为001大厅空调系统加湿。设有一台加湿主机和两个加湿单元电控箱，对两台空气处理机组加湿段进行加湿。 6、新风预处理机组和空调机组室内机和室外机的冷媒管、控制系统以及管道连接、控制线连接由设备提供商配套提供并安装。
7、空调送、回风管在穿越空调机房、防火墙、屋面以及进出001大厅侧墙处均设有防火阀。阀常开，70℃熔断关闭，输出信号关闭本系统机组。 8、新风管、空调送回风管采用镀锌铁皮风管，新风管、空调送回风管设有橡塑海绵保温层。 Ⅱ、通风系统 1、设有1处局部排风系统：设有2处局部排风系统：P- 2、P-3。 2、房间（配气间）设有平时和事故排风系统，排风机采用吊顶式排气扇，平时低速排风，事故时高速排风，启停开关在室内外分别设置。 3、公共卫生间、开水间设有吊顶式排风扇，满足室内通风换气要求。 4、配电用房设有机械排风设施，平时使用。在排风口处设有电动密闭阀，阀常开，气体灭火时，阀有电信号关闭，灭火结束后，可手动开启阀和排风设施进行排风。 5、走道内设有可开启外窗，采用自然排烟。 Ⅲ、消声减振系统 1、空调机组室内机均设有减振块安装（减振块由设备配套提供）。机房内风管、水管、冷媒管安装采用减振吊架安装。 2、空调机组室内设有回风消声段，风管消声器采用复合阻抗消声器。风管进出均设有防火防腐金属软接。
空调水系统的设计原则 1、空调水系统的设计原则 空调水系统设计应坚持的设计原则是： 力求水力平衡； 防止大流量小温差； 水输送系数要符合规范要求； 变流量系统宜采用变频调节； 要处理好水系统的膨胀与排气； 要解决好水处理与水过滤； 要注意管网的保冷与保暖效果。 ⑴、水系统设计应力求各环路的水力平衡 a、技术要求 空调供冷、供暖水系统的设计，应符合各个环路之间的水力平衡要求。对压差相差悬殊的高阻力环路，应设置二次循环泵。各环路应设置平衡阀或分流三通等平衡装置。如管道竖井面积允许时，应尽量采用管道竖向同程式。 （2）防止大流量小温差 a、造成大流量小温差的原因 设计水流量一般是根据最大的设计冷负荷（或热负荷）再按5℃（或10℃）供回水温差确定的，而实际上出现最大设计冷负荷（或热负荷）的时间，即按满负荷运行的时间仅很短的时间，绝大部分时间是在部分负荷下运行。 水泵扬程一般是根据最远环路、最大阻力，再乘以一定的安全系数后确定的，然后结合上述的设计流量，查找与其一致的水泵铭牌参数而确定水泵型号，而不是根据水泵特性曲线确定水泵型号。因此，在实际水泵运行中，水泵实际工作点是在铭牌工作点的右下侧，故实际水流量要比设计水流量大20%-50%。 在较大的水系统设计中，设计计算时常常没有对每个环路进行水力平衡校核，对于压差相差悬殊的环路，多数也不设置平衡阀等平衡装置，施工安装完毕之后又不进行任何调试，环路之间的阻力不平衡所引起的水力工况、热力工况失调象现只好*大流量来掩盖。 a、避免大流量小温差的方法 考虑到设计时难以做到各环路之间的严格水力平衡，以及施工安装过程中存在的种种不确定因素，在各环路中应设置平衡阀等平衡装置，以确保在实际运行中，各环路之间达到较好的水力平衡。 当遇到某个或几个支环路比其它环路压差相差悬殊（如阻力差100kPa以上），就应在这些环路增设二次循环泵。 ⑶、水系统的膨胀、补水、排水与排气 a、水系统的膨胀 封闭空调冷冻水系统，应在高于回水管路最高点1-2m处设膨胀水箱。膨胀水箱一般可选标准水箱(T905(一），其容积范围为0.2-4.0m3.膨胀水箱设有膨胀管、补水管、溢水管和泄水管，并应设有水位控制仪表或浮球阀。 a、水系统的补水与排水 水系统的注水与补水均应通过膨胀水箱来实现。因此，应将膨胀管单独与制冷站中的回水总管（或集水器）相接，这样在系统安装调试时的新注水或在平时运转中的补充水，均可通过膨胀水箱注水。使整个水系统的注水从位置较低的回水总管（或集水器）由低向高进行，
空调改造系统施工方案 经过现场勘察，农银人寿在世贸大厦C座7-8层的办公楼，中央空调已经安装完毕，并且已经通电，可以使用。根据招标清单的列项，可知本次的空调改造的分项工程，所涉及的工程量很少，相对施工也比较简单，主要是配合装修工程进行施工，加设柔性接口及伸缩节、空调送风口连接罩及不锈钢风口和散流器的安装，及空调系统配管配线的连接及改造工作。下面对上述施工内容，做简单的论述。 5.8.1空调水管道施工要点 （1）材料、设备要求 1）本次管道的施工主要是风机盘管及塑料管的安装，在进场后必须认真检查，必须符合国家或部颁标准，并有材质及产品合格证。 2）设备开箱检查：建设单位、监理单位、设备供方及施工单位共同参加，开箱前检查包装外观有无损坏和受潮；开箱后认真检查设备名称、规格、型号是否与图纸相符，说明书、合格证是否齐全；按装箱清单和设备技术文件，检查主机，附件、专用工具是否齐全；设备表面有无缺陷、损坏、锈蚀、受潮等现象；将检验结果作好记录，参与检查人员签字盖章，作为交接资料和设备技术档案依据。 3）设备进场后核对设备基础预留螺栓孔及基础尺寸。 （2）套管安装 冷冻、冷却水管道穿墙均须加套管，套管采用厚1mm的钢板卷圆而成。根据所穿墙的厚度及管径尺寸确定套管规格、长度，下料后套管内外均刷防锈漆两道。管道安装时，把预制好的套管穿好，除特别外，管道与套管之间的间隙用保温材料密实填充。 （3）型钢支、吊架安装 1）管道支、吊架做法详见《91SB6》，空调冷冻供回水管与其支、吊架之间采用与保温层厚度相同的经过防腐处理的木托防冷桥。 2）管道先放线，按设计图纸和要求测定好吊卡位置和标高，找好坡度，墙上生根支架，将预制好的型钢吊架放在剔好的洞内，再用M20细石混凝土或水泥
空调水系统管道安装工程施工方案 一、空调系统简介 1、冷热源 本工程冷热源分别由设在地下室的制冷机房和锅炉房提供，夏季提供 7 ～12 ℃冷冻水；制冷机房选用两台离心式冷水机组和一台螺杆式冷水机 组；冬季空调热源由地下一层锅炉房换热站供给50 ／40℃热水，经机房内分集水器供给楼内；空调水系统为四管制，风机盘管回水管上设温控电动两 通阀，新风机组、空调机组回水管上设动平衡电动调节阀，根据负荷变化， 对水路系统进行自动控制，有利于节能。局部区域采用两管制。 2、系统形式 采用风机盘管加新风系统，风机盘管负担房间内负荷，新风机组负担新风部分负荷。新风由各层的新风口经空气处理机进行预热交换后，经风管送到各房间。风机盘管设于吊顶内。局部区域采用全空气系统，设置空调送回风。 由新风竖井和新风管道向空调机组补充新风。 二、施工准备 1、施工准备 熟悉图纸 图纸会审 编制施工技术方案 人员配置施工机具准备编制设备材料 加工计划 核定设备 材料成本
加工定货
2、施工物资准备 材料、设备、配件、制品、机具是保证施工顺利进行的物资基础，这些物 资准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。 A、物资准备工作程序：（如流程图）
施工预算施工进度计划 施工方法 资源需要量计划 加工订货，签订供应合同 确定运输方式和计划 组织进场，按平面图堆放 储存保管 使用 B、施工材料进场计划 空调专业主要材料进场计划表： 序号名称 规格单 型号位参考 进场时间备注数量 1 镀锌钢管 DN20 ～ 100 米分批2 无缝钢管DN15 ～米分批
雨水管及空调水管安装 施工方案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
目录 一、施工准备 (1) 二、施工工艺 (1) 三、质量要求 (4) 四、与土建的施工配合 (4) 五、应注意的质量问题 (5) 六、成品保护 (6) 七、保证工期进度措施 (6) 八、安全要求 (6)
一、施工准备 1材料及要求： 采用宏岳牌PVC雨水管，检测报告符合设计要求。 采用的配件应符合设计要求。 2作业条件： 屋面找平层施工完成，经检查验收合格。 建筑物雨水管处主体工程已完成，具备做雨水管的条件。确保安装水落口等的操作安全。 二、施工工艺 水、电、工艺流程、图纸深化、合理的布局是安装工程的重要方案之一。因此应对各专业在不同的布局，尤其是空调水管、雨水管应根据土建结构，装饰标高，根据系统图，布置好各专业在空间的位置、走向，避免不必要的返工。安装工程力求做到与土建施工配合，合理交叉，认真做好各项预留预埋工作。施工时尽量妥善处理电气线路，给排水及通风的分布,避免安装交差，如有时,必须按规范规定施工。 应先预制作各类管道，后安装管道和电气等专业，凡有条件的均应提前预制，这是缩短工期，提高工效，保证质量的重要措施。 1、工艺流程：安装准备找线定位安装固定空调板封堵。 2、预留预埋，施工前熟悉图纸，列出配合清单，标出配合部位，并预制好预埋件、套管和模盒。土建施工过程中，派专人跟踪配合，待土建施工到预留孔洞部位时，立即按施工图中给定的穿管坐标和标高，在模板上做进行准确定位，做好标记。 3、会同结构等专业技术人员，结合土建结构图、建筑图、有关设备专业图，核对各种管道的坐标、标高是否有交叉，管道排列所占空间是否合理，核对预留洞有无冲突的问题，发现问题及时通过设计进行解决。 4、为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业承包商认可的情况下，填写《预留洞一览表》，施工过程中认真对照检查，表格如下：
空调系统水管、风管安装工程质量管理细则 施工依据技术标准 1、《采暖通风与空气调节设计规范》（GBJ 19-87） 2、《酒店宾馆建筑设计规范》（JGJ67-89） 3、《采暖与卫生工程施工验收规范》（GBJ 242-82） 4、《通风与空调工程质量检验评定标准》（GBJ 304-88） 5、《通风与空调施工及验收规范》（GB50243-97） 6、《机械设备安装工程施工及验收规范》（JBJ 23-96） 主要施工方案、措施及程序 Ⅰ、主要施工程序： ⒈施工程序总则： 末端设备定位→水管、风管支吊架定位→水管、风管敷设→水管、风管附属设备安装定位→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→风口安装及设备接电→系统调试运行→竣工验收。 ⒉水系统施工工序： 末端设备定位 施工准备→→支吊架安装→供、回水、凝结水干管安装→供、回水、支吊架制作 凝结水支管安装→通水冲洗试压→管道保温 Ⅱ、主要施工方案及措施： ⒈设备安装： A、风机盘管安装： ①、安装前检查设备有无缺损，并盘动风机，接临时电源抽检运转试验，无异常现象方可安装。 ②、安装时同步调整风机盘管标高、水平度及凝结水盘坡度。 B、主机安装：
①、检查、校验基础，与主机安装要求一致，方可进行安装。 ②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。安装时应在主机底座与基础之间垫橡胶减震垫。 ③、用双球可曲挠橡胶软接头将各组的模块连接。 C、水泵安装： ①、检查、校验基础，与水泵安装要求一致，方可进行安装。 ②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。 ③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。 ⒉水管制作安装： A、支吊架的位置应正确、平整、牢固，与管道应接触良好，支架的最大间距接下表： 钢管管边支架最大间距： 表1 名称直径 15 20 25 32 40 50 70 80 100 125 150 200 250 300 （MM） 保温管 2 2 3 3 4 4 5 6 7 8 不保温管 3 4 5 6 6 7 8 11 12 B、管道除设计规定的坡度外，均应按规定横平竖直。 C、空调水管因冷热两用，除按设计规定设置滑动支架和伸缩器外，对穿墙穿楼板处均应有保护套 管。 D、法兰安装严格按操作规格，保持同轴，螺栓孔中心偏差不得超过孔径5％，且安装方向一致，坚固螺栓应按“＋”法对称，均匀，松紧适度，外露的长度不大于2倍的螺距。 E、管口丝接,采用电动套丝机,管径15～32MM者套2次,40～50MM者套三次。 管子螺纹长度尺寸如下表: 表2

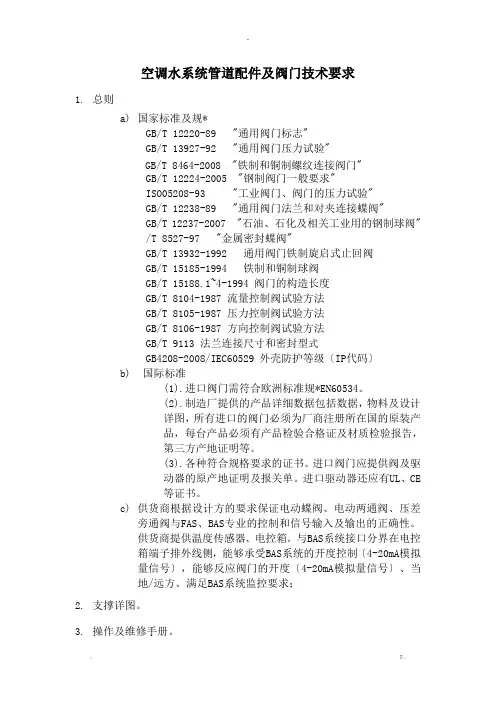

空调水系统管道配件及阀门技术要求 1.总则 a)国家标准及规范 GB/T 12220-89 《通用阀门标志》 GB/T 13927-92 《通用阀门压力试验》 GB/T 8464-2008 《铁制和铜制螺纹连接阀门》 GB/T 12224-2005 《钢制阀门一般要求》 ISO05208-93 《工业阀门、阀门的压力试验》 GB/T 12238-89 《通用阀门法兰和对夹连接蝶阀》 GB/T 12237-2007 《石油、石化及相关工业用的钢制球阀》 JB/T 8527-97 《金属密封蝶阀》 GB/T 13932-1992 通用阀门铁制旋启式止回阀 GB/T 15185-1994 铁制和铜制球阀 GB/T 15188.1~4-1994 阀门的结构长度 GB/T 8104-1987 流量控制阀试验方法 GB/T 8105-1987 压力控制阀试验方法 GB/T 8106-1987 方向控制阀试验方法 GB/T 9113 法兰连接尺寸和密封型式 GB4208-2008/IEC60529 外壳防护等级（IP代码） b)国际标准 (1).进口阀门需符合欧洲标准规范EN60534。 (2).制造厂提供的产品详细数据包括数据，物料及设计 详图，所有进口的阀门必须为厂商注册所在国的原装产 品，每台产品必须有产品检验合格证及材质检验报告， 第三方产地证明等。 (3).各种符合规格要求的证书。进口阀门应提供阀及驱 动器的原产地证明及报关单。进口驱动器还应有UL、 CE等证书。 c)供货商根据设计方的要求保证电动蝶阀、电动两通阀、压差 旁通阀与FAS、BAS专业的控制和信号输入及输出的正确性。 供货商提供温度传感器、电控箱。与BAS系统接口分界在电控 箱端子排外线侧，能够接受BAS系统的开度控制（4-20mA模拟
