动态电路分析方法大汇总
电路的动态分析，是欧姆定律的具体应用，在历年的高考中经常出现。此类问题能力要求较高，同学们分析时往往抓不住要领，容易出错。电路发生动态变化的原因是由于电路中滑动变阻器触头位置的变化，引起电路的电阻发生改变，从而引起电路中各物理量的变化，在此将动态电路的分析方法介绍如下。
一、 程序法
根据欧姆定律及串、并联电路的性质进行分析。基本思路是：“部分—整体—部分”，即从阻值变化的部分如手，由串并联电路规律判知R 总的变化情况，再由欧姆定律判知I 总和U 端的变化情况，最后由部分电路的欧姆定律得知个部分物理量的变化情况，一般思路是： 1确定电路的外电阻R 外总如何变化。
2根据闭合电路的欧姆定律E I R r =+总外总确定电路的总电流如何变化。（利用电动势不变）
3由U I r =内内确定电源内电压如何变化。（利用r 不变）
4由U E U =-外内确定电源的外电压如何变化。
5由部分电路的欧姆定律确定干路上某定值电阻两端电压如何变化。
6由部分电路和整体的串并联规律确定支路两端电压如何变化及通过各支路电路如何变化。
二、 图像法
电路发生动态变化时，其电路图可等效为如图（1）所示，根据闭合电路的欧姆定律得到U E Ir =-,其图像如图（2）中的a ，根据部分电路的欧姆定律可知U IR =，其导体的 U —I 图像如（2）中b ，在电源确定的电路中，由图（2）得，当电阻R 增大时（即图中的角度变大），通过R 的电流减小，R 两端的电压变大，当电阻R 减小时（即图中的角度变小），其电流增大，电压减小。
三、“串反并同”法
所谓“串反”，即某一电阻增大（减小）时，与它串联或间接串联的电阻中的电流、两端电压、电功率都减小（增大）。所谓“并同”，即某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都增大（减小）。但须注意的前提有两点：1电路中电源内阻不能忽略；2滑动变阻器必须是限流接法。
三、 极限法
即因滑动变阻器滑片滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端讨论。（一般应用于滑至滑动变阻器阻值为零）
例1、 在图中电路中，当滑动变阻器的滑动片由a 向b 移动时，下列说法正确的是：
A 、电压表读数增大，电流表读数减小。
B 、电压表读数减小，电流表读数增大。
C 、两表读数均增大。
D 、两表读数均增大。
法一：当滑片由a 向b 移动时，3R 增大，导致外电阻R 也增大。由E I R r
=+知，总电流I 减小，路端电压U E Ir =-增大，即电压表读数增大，2R 两端电压21U E Ir IR =--增大，通过2R 电流222
U I R =
增大，通过3R 的电流32I I I =-变小，即电流表读数减小，所以答案选A 。
法二、利用“图像法”由图（2）可知，当3R 增大时，通过3R 的电流减小，则与3R 串联的电流表的读数也减小。把整个外电路等效为一个可变电阻，当3R 阻值变大时，外电路电阻也变大，同样有图（2）可知，路端电压也增大，即电压表读数增大，所以答案选A 。 法三、利用“串反并同”法，3R 阻值变大，与3R 串联的电流表读数变小，即串反，把整个外电路等效为一个可变电阻，3R 变大，导致外电阻也变大，则与之并联的电压表读数也变大，即并同，答案选A 。
法四、逆向思维法
例2、 如图所示，1R 、2R 、3R 和4R 为定值电阻，5R 为可变电阻，电源的电动势为E ，内
阻为r ，设电流表A 的读数为I ，电压表V 读数为U ，当5R 的触点向a 移动时：
A 、 I 变大，U 变小
B 、 I 变大，U 变大
C 、 I 变小，U 变大
D 、 I 变小，U 变小
法一：电路结构为2R 、4R 串联后与5R 并联，再与1R 、3R 串联。电流表测量的是2R 、4R 支路的电流，电压表测量路端电压。当5R 的触点向a 移动时，5R 阻值减小，从而导致整个外电阻减小，总电流变大，路端电压变小，即电压表读数减小，又5R 两端电压减小，则电流表读数I 变小，所以答案选D 。
法二、利用图像法，由前面图（2）可知，5R 阻值变小，5R 两端电压也变小，则电流表读数也变小，把整个外电路等效为一个可变电阻，5R 阻值变小时，外电阻也变小，同样由图
（2）知，路端电压变小，即电压表的读数变小，答案选D 。
法三、利用“串反并同”法。5R 阻值变小，与5R 并联的电流表的读数也变小，即并同。把整个外电路等效为一个可变电阻，5R 变小时，外电阻也变小，则与之并联的电压表读数也变小，即并同。选D 。
法四：将滑片滑至a 端变阻器阻值为零，将2R 、4R 支路短路，电流表读数减为零。总外电阻变小，总电流变大，路端电压变小，故选D 。
由以上可见，利用图像法或串反并同分析直流电路的动态问题，既简单又准确，但要注意在应用时，应分析清楚电路的结构特点，对所学知识真正理解掌握，在得到结论后，要注意验证结果是否合理，不能生搬硬套。
动态电路分析方法 电路的动态分析，是欧姆定律的具体应用，在历年的高考中经常出现。此类问题能力要求较高，同学们分析时往往抓不住要领，容易出错。电路发生动态变化的原因是由于电路中滑动变阻器触头位置的变化，引起电路的电阻发生改变，从而引起电路中各物理量的变化，在此将动态电路的分析方法介绍如下。 一、程序法 根据欧姆定律及串、并联电路的性质进行分析。基本思路是：“部分—整体—部分”，即从阻值变化的部分如手，由串并联电路规律判知R 总的变化情况，再由欧姆定律判知I 总和U 端的变化情况，最后由部分电路的欧姆定律得知个部分物理量的变化情况，一般思路是： 1确定电路的外电阻R 外总如何变化。 2根据闭合电路的欧姆定律E I R r =+总外总确定电路的总电流如何变化。（利用电动势不变） 3由U I r =内内确定电源内电压如何变化。（利用r 不变） 4由U E U =-外内确定电源的外电压如何变化。 5由部分电路的欧姆定律确定干路上某定值电阻两端电压如何变化。 6由部分电路和整体的串并联规律确定支路两端电压如何变化及通过各支路电路如何变化。 二、图像法 电路发生动态变化时，其电路图可等效为如图（1）所示，根据闭合电路的欧姆定律得到U E Ir =-,其图像如图（2）中的a ，根据部分电路的欧姆定律可知U IR =，其导体的 U —I 图像如（2）中b ，在电源确定的电路中，由图（2）得，当电阻R 增大时（即图中的角度变大），通过R 的电流减小，R 两端的电压变大，当电阻R 减小时（即图中的角度变小），其电流增大，电压减小。 三、“串反并同”法 所谓“串反”，即某一电阻增大（减小）时，与它串联或间接串联的电阻中的电流、两端电压、电功率都减小（增大）。所谓“并同”，即某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都增大（减小）。但须注意的前提有两点：1电路中电源内阻不能忽略；2滑动变阻器必须是限流接法。 四、极限法 即因滑动变阻器滑片滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端讨论。（一般应用于滑至滑动变阻器阻值为零） 例1、 在图中电路中，当滑动变阻器的滑动片由a 向b 移动时，下列说法正确的是：
第2章电路的基本分析方法 电路的基本分析方法贯穿了整个教材，只是在激励和响应的形式不同时，电路基本分析方法的应用形式也不同而已。本章以欧姆定律和基尔霍夫定律为基础，寻求不同的电路分析方法，其中支路电流法是最基本的、直接应用基尔霍夫定律求解电路的方法；回路电流法和结点电压法是建立在欧姆定律和基尔霍夫定律之上的、根据电路结构特点总结出来的以减少方程式数目为目的的电路基本分析方法；叠加定理则阐明了线性电路的叠加性；戴维南定理在求解复杂网络中某一支路的电压或电流时则显得十分方便。这些都是求解复杂电路问题的系统化方法。 本章的学习重点： ●求解复杂电路的基本方法：支路电流法； ●为减少方程式数目而寻求的回路电流法和结点电压法； ●叠加定理及戴维南定理的理解和应用。 2．1 支路电流法 1、学习指导 支路电流法是以客观存在的支路电流为未知量，应用基尔霍夫定律列出与未知量个数相同的方程式，再联立求解的方法，是应用基尔霍夫定律的一种最直接的求解电路响应的方法。学习支路电流法的关键是：要在理解独立结点和独立回路的基础上，在电路图中标示出各支路电流的参考方向及独立回路的绕行方向，正确应用KCL、KVL列写方程式联立求解。支路电流法适用于支路数目不多的复杂电路。 2、学习检验结果解析 （1）说说你对独立结点和独立回路的看法，你应用支路电流法求解电路时，根据什么原则选取独立结点和独立回路？ 解析：不能由其它结点电流方程（或回路电压方程）导出的结点（或回路）就是所谓的独立结点（或独立回路）。应用支路电流法求解电路时，对于具有m条支路、n个结点的电路，独立结点较好选取，只需少取一个结点、即独立结点数是n－1个；独立回路选取的原则是其中至少有一条新的支路，独立回路数为m－n＋1个，对平面电路图而言，其网孔数即等于独立回路数。 2．图2.2所示电路，有几个结点？几条支路？几个回路？几个网孔？若对该电路应用支
第2章电路的基本分析方法 一、填空题： 1. 有两个电阻，当它们串联起来的总电阻为10Q,当他们并联起来的总电阻为 2.4 Q 这两个电阻的阻值分别为_4Q _和__6Q — 2. 下图所示的电路，A B之间的等效电阻R= 1Q 电路的等效电阻R A B=60Q R CD 5. _______________________________________________________ 下图所示电 路中的A B两点间的等效电阻为12KQ _______________________________ 图中所示 的电流l=6mA则流经6K电阻的电流为2mA ；图中所示方向的电压U为12V 此 6K电阻消耗的功率为24mW 。 4. 3.下图所示的电路, 下图所示电路，每个电阻的阻值均为30 Q, B o B之间的等效电阻R A E=3Q O 6Q 3Q 2Q 2 Q 2 Q 2Q
鼻s Ik 10k皐 A Q T 1 L__JI 1_ () --------------------- 10kQ知 ]6k j L + B O ------ o
6. 下图所示电路中，ab 两端的等效电阻为12Q , cd 两端的等效电阻为4 Q 8.下图所示电路中,ab 两点间的电压U ab 为io V 。 + iov a 24V 已知U F 3V, I S = 3 A 时，支路电流I 才等于2A 。 10. 某二端网络为理想电压源和理想电流源并联电路， 则其等效电路为 理想电压 源。 11. 已知一个有源二端网络的 开路电压为20V,其短路电流为5A,则该有源二端 网络外接4 Q 电阻时，负载得到的功率最大， 最大功率为 25W 12. 应用叠加定理分析线性电路时， 对暂不起作用的电源的处理，电流源应看作 开路，电压 7?下图所示电路a 、 6 Q a i — 5 Li b 间的等效电阻Rab 为4" 9.下图所示电路中, d 15 Q b Hi BO

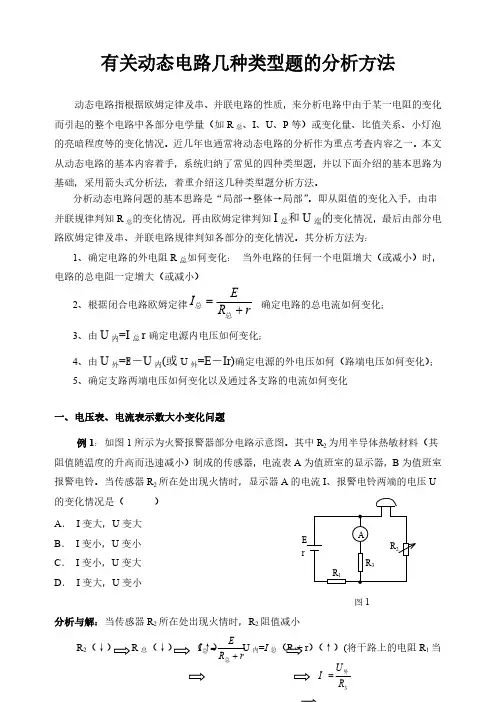

有关动态电路几种类型题的分析方法 动态电路指根据欧姆定律及串、并联电路的性质，来分析电路中由于某一电阻的变化而引起的整个电路中各部分电学量（如R 总、I 、U 、P 等）或变化量、比值关系、小灯泡的亮暗程度等的变化情况。近几年也通常将动态电路的分析作为重点考查内容之一。本文从动态电路的基本内容着手，系统归纳了常见的四种类型题，并以下面介绍的基本思路为基础，采用箭头式分析法，着重介绍这几种类型题分析方法。 分析动态电路问题的基本思路是“局部→整体→局部”。即从阻值的变化入手，由串并联规律判知R 总的变化情况，再由欧姆定律判知I 总和U 端的变化情况，最后由部分电路欧姆定律及串、并联电路规律判知各部分的变化情况。其分析方法为： 1、确定电路的外电阻R 总如何变化： 当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小） 2、根据闭合电路欧姆定律r R E I +=总总确 3、由U 内=I 总r 确定电源内电压如何变化； 4、由U 外=E －U 内(或U 外=E －Ir)确定电源的外电压如何（路端电压如何变化）； 5、确定支路两端电压如何变化以及通过各支路的电流如何变化 一、电压表、电流表示数大小变化问题 例1：如图1所示为火警报警器部分电路示意图。其中R 2为用半导体热敏材料（其阻值随温度的升高而迅速减小）制成的传感器，电流表A 为值班室的显示器，B 为值班室报警电铃。当传感器R 2所在处出现火情时，显示器A 的电流I 、报警电铃两端的电压U 的变化情况是（ ） A ． I 变大，U 变大 B ． I 变小，U 变小 C ． I 变小，U 变大 D ． I 变大，U 变小 分析与解：当传感器R 2所在处出现火情时，R 2阻值减小 图1
动态电路的分析与计算 RUSER redacted on the night of December 17,2020
1．如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（） A．电压表V示数 B．电压表V示数与电流表A1示数的乘积 C．电流表A1示数 D．电压表V示数与电流表A示数的乘积 2．如图所示的四个电路中，电源及各灯泡规格均相同．当开关闭合时，电流表读数最大的是 （） A．只有甲 B．只有乙 C．甲和丙 D．甲和丁 3．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均 正常发光．则（） A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表 C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表 4．如图所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是（） A．滑动变阻器的滑片P向上移 B．滑动变阻器的滑片P向下移 C．开关S2闭合，滑动变阻器的滑片P向下移 D．开关S2闭合，开关S1断开 5．在如图所示的电路中，电源电压不变，R2=10Ω．S1闭合、S2断开时，电流表的示数为 0.2A．两开关都闭合时，电流表的示数为0.5A，则电阻R1= Ω． 6．如图甲所示电路，闭合开关S后，两相同电压表的指针偏转都如图乙所示，（） A．电压表V1的读数为 B．电压表V2的读数为 C．L1和L2两灯的电阻之比为1：5 D．L1和L2两灯的电压之比为1：4
7．小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个答： 电压表示数U/V 电流表示数I/A A． B． C．D． 8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（） A．10Ω和40Ω B．20Ω和30Ω C．10Ω和20Ω D．30Ω和40Ω 9．某同学在探究“电阻上的电流跟两端电压的关系”时，利用图1所示电路，在a，b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图象，如图2所示，若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流 为（） A．0.5A B．1A
几种常见电路分析方法浅析 摘要：对电路进行分析的方法很多,如叠加定理、支路分析法、网孔分析法、结点分析法、戴维南和诺顿定理等。根据具体电路及相关条件灵活运用这些方法,对基本电路的分析有重要的意义。现就具体电路采用不同方法进行如下比较。 关键词：电路分析电流源支路电流法网孔电流法结点分析法叠加定理戴维宁定理与诺顿定理 Several Commonly Used Analytical Methods in Circuit Abstract: on the circuit analysis methods, such as superposition theorem, branch analysis method, mesh analysis method, nodal analysis method, Thevenin and Norton's theorem. According to the specific circuit and related conditions of flexibility in the use of these methods, the basic circuit analysis has important significance. The specific circuit using different methods are compared. Key words :Circuit Analysis of voltage source current source branch current method mesh current method nodal analysis method of superposition theorem and David theorem and Norton theorem in Nanjing. 引言：每种电路的分析方法，一般都有其适用范围。应用霍夫定律求解适用于求多支路的电流，但电路不能太复杂；电源法等效变换法适用于电源较多的电路；节点电位法适用于支路多、节点少的电路；网孔分析法使适用于支路多、节点多、但网孔少的电路；戴维宁定理和叠加定理适用于求某一支路的电流或某段电路两端电压。上面例题的电路比较简单，可选择任意一种方法求解，对于一些比较复杂但有一
动态电路分析 第一种方法： 工具：1.闭合电路欧姆定律I=E R+r 及U =E －Ir 2.部分电路欧姆定律I =U R 步骤：1.由R 变化可知R 总的变化，从而判断U 路及I 总的变化。 如当R 增大时，根据I=E R+r 可知，I 总减小，再根据U 路=E －Ir 可知，U 路增大。 到此可以判断路端电压的变化，电路总电流的变化，及电源的总功率、电源内部功率等。 2.判断主干路上电阻的电压变化 如果主干路上有电阻，则先判断主干路上电阻两端的电压，再判断并联电路两端的电压。 3.判断并联支路中含固定电阻的分支中电流的变化 4.判断并联支路中含变阻器的分支中电流的变化。 例题1：S 闭合后，当R 2的滑动触头向左滑动时，判断各电 表的示数变化。 【解析】1.当R 2的滑动触头向左滑动时，R 2减小，R 总减小， I 总增大，U 路减小。电压表测量的是路端电压，故减小，A 电流表测量的总电流，故增大。 2.本电路图为R 1与R 2并联电路，故先判断R 1,由于R 1两端 电压减小，故R 1上的电流减小，则A1电流增大。 第二种判断方法：“串反并同” 电阻的变化趋势与电压、电流、功率的变化趋势符合“串”相反，“并”相同。 由电源的正极出发，经过变阻器所在的支路回到电源的负极。凡是在这条路上的元件，我们都称之为串联关系，其他的未涉及的元件，称为并联关系。图中从正极出发，经电流表A 至电流表A1,经变阻器到电源的负极。那么这三个元件我们称之为与变阻器“串联关系”，而R 1、电压表V 与变阻器“并联关系”，这里所谓的串并联不是严格意义的串并联。根据“串反并同”的原则，由于变阻器的电阻是减小的，故两个电流表的示数是增大的，而电压的示数是减小的，R 1上的电流也是减小的。这一结果与第一种方法判断结果是相同的。值得注意的是，无论用哪种方法，首先要根据闭合电路欧姆定律把路端电压及电路的总电流的变化判断出来，有很多题目需要判断电源的总功率或内部功率，或路端电压或电路的总电流，这都需要路端电压及总电流来判断。 利用第二种判断方法似乎简单一些，但有些情况需要我们能认识到。举例如下。 例题2：在如图所示的电路中,闭合电键S,将滑动变阻器的滑片P 向a 端移动一段距离后,下列结论正确的是（AD ） A. 灯泡L 变亮 B. 理想电流表读数变小 C. 理想电压表读数变小 D. 电容器C 上的电荷量增多 【解析】本题中经过变阻器的电流也经过电压表V 及灯泡L 及电 流表A ，因此我们把它们作为“串”的关系，“串反” ，因此L 变亮， V 、A 都变大，电容器与L 是并联的，它两端的电压也增大，故电 量增大。
动态电路分析方法大汇总 电路的动态分析，是欧姆定律的具体应用，在历年的高考中经常出现。此类问题能力要求较高，同学们分析时往往抓不住要领，容易出错。电路发生动态变化的原因是由于电路中滑动变阻器触头位置的变化，引起电路的电阻发生改变，从而引起电路中各物理量的变化，在此将动态电路的分析方法介绍如下。 一、 程序法 根据欧姆定律及串、并联电路的性质进行分析。基本思路是：“部分—整体—部分”，即从阻值变化的部分如手，由串并联电路规律判知R 总的变化情况，再由欧姆定律判知I 总和U 端的变化情况，最后由部分电路的欧姆定律得知个部分物理量的变化情况，一般思路是： 1确定电路的外电阻R 外总如何变化。 2根据闭合电路的欧姆定律E I R r =+总外总确定电路的总电流如何变化。（利用电动势不变） 3由U I r =内内确定电源内电压如何变化。（利用r 不变） 4由U E U =-外内确定电源的外电压如何变化。 5由部分电路的欧姆定律确定干路上某定值电阻两端电压如何变化。 6由部分电路和整体的串并联规律确定支路两端电压如何变化及通过各支路电路如何变化。 二、 图像法 电路发生动态变化时，其电路图可等效为如图（1）所示，根据闭合电路的欧姆定律得到U E Ir =-,其图像如图（2）中的a ，根据部分电路的欧姆定律可知U IR =，其导体的 U —I 图像如（2）中b ，在电源确定的电路中，由图（2）得，当电阻R 增大时（即图中的角度变大），通过R 的电流减小，R 两端的电压变大，当电阻R 减小时（即图中的角度变小），其电流增大，电压减小。 三、“串反并同”法 所谓“串反”，即某一电阻增大（减小）时，与它串联或间接串联的电阻中的电流、两端电压、电功率都减小（增大）。所谓“并同”，即某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都增大（减小）。但须注意的前提有两点：1电路中电源内阻不能忽略；2滑动变阻器必须是限流接法。 三、 极限法 即因滑动变阻器滑片滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端讨论。（一般应用于滑至滑动变阻器阻值为零） 例1、 在图中电路中，当滑动变阻器的滑动片由a 向b 移动时，下列说法正确的是：
第二章电路的基本分析方法 一、填空题： 1. 有两个电阻，当它们串联起来的总电阻为10Ω，当他们并联起来的总电阻为 2.4Ω。这两个电阻的阻值分别为_ _4Ω___和__6Ω。 2. 下图所示的电路，A、B之间的等效电阻R AB= 1 Ω。 3. 下图所示的电路，A、B之间的等效电阻R AB= 3 Ω。 A 2Ω B 4. 下图所示电路，每个电阻的阻值均为30Ω，电路的等效电阻R AB= 60 Ω。 5. 下图所示电路中的A、B两点间的等效电阻为___12KΩ________.若图中所示的电流I=6mA，则流经6K电阻的电流为__2mA _____；图中所示方向的电压U 为____12V____.此6K电阻消耗的功率为__24mW_________。
U A 6. 下图所示电路中，ab 两端的等效电阻为 12Ω ，cd 两端的等效电阻为 4Ω 。 7．下图所示电路a 、b 间的等效电阻Rab 为 4 。 8. 下图所示电路中，ab 两点间的电压 ab U 为 10 V 。 9. 下图所示电路中，已知 U S =3V ， I S = 3 A 时，支路电流I 才等于2A 。
3 Ω 1 10. 某二端网络为理想电压源和理想电流源并联电路，则其等效电路为理想电压源。 11．已知一个有源二端网络的开路电压为20V，其短路电流为5A，则该有源二端网络外接 4 Ω电阻时，负载得到的功率最大，最大功率为25W 。 12．应用叠加定理分析线性电路时，对暂不起作用的电源的处理，电流源应看作开路，电压源应看作短路。 13．用叠加定理分析下图电路时，当电流源单独作用时的I1= 1A ，当电压源单独作用时的I1= 1A ，当电压源、电流源共同时的I1= 。 2A 14．下图所示的电路中，（a）图中Uab与I的关系表达式为Uab= 3I ，(b) 图中Uab与I的关系表达式为Uab=3I+10 ，(c) 图中Uab与I的关系表达式为Uab=6(I+2)-10 ，（d）图中Uab与I的关系表达式为Uab=6(I+2)-10 。
【中考物理】中考中考复习：动态电路分析专题 知识分析：动态电路分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。进行电路故障分析，要以动态电路分析能力作为基础，而电路故障分析又是动态电路分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。在编排顺序中，我们以动态电路分析作为主线，而将电路故障作为电路动态变化的一个原因。 复习目标： 1.会分析开关的断开或闭合引起电路中电学物理量的变化. 2.会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化. 1.电路特点 （1）串联电路： （2）并联电路： 2.欧姆定律 （1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比. （2）公式： （3）变形式： 3.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看（图1） 方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流（如图2、图3). 5.如何判断电压表测哪部分电路两端的电压。 方法：电压表与哪个用电器并联就测哪个用电器两端的电压（如图5） 2 1 21211 11R R R U U U I I I + ===+=电阻关系：电压关系：电流关系：R U I = I U R IR U = = 2 1 2 1 2 1 R R R U U U I I I + = + = = = 电阻关系： 电压关系： 电流关系： 图5
类型一：滑动变阻器的P 的位置的变化引起电路中电流表、电压表示数的变化。 1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。 例1：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 分析方法： 练习1.如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电 流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 练习2.如图15-40 所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是（ ）。 A ．V 1增大，V 2减小，A 减小 B ．V 1增大，V 2减小，A 增大 C ．V 1减小，V 2增大，A 增大 D ．V 1减小，V 2增大 A 减小 2、并联电路中滑动变阻器的滑片P 的位置变化引起电流表电压表示数的变化。 例2：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”） 练习1.如图1所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填 “变大”、“不变”或“变小”） 练习 2.如图2所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变 化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”） 练习 3.如图3所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变 （例 （例 （例 （例2（例3 （例4 图15-40
3.2 基本放大电路的分析方法 3.2.1 放大电路的静态分析 放大电路的静态分析有计算法和图解分析法两种。 （1）静态工作状态的计算分析法 根据直流通路可对放大电路的静态进行计算 (03.08) I = I B (03.09) C V =V CC－I C R c (03.10) CE I 、I C和V CE这些量代表的工作状态称为静态工作点，用Q表示。 B 在测试基本放大电路时，往往测量三个电极对地的电位V B、V E和V C即可确定三极管的工作状态。 （2）静态工作状态的图解分析法 放大电路静态工作状态的图解分析如图03.08所示。 图03.08 放大电路静态工作状态的图解分析 直流负载线的确定方法：
1. 由直流负载列出方程式V CE=V CC－I C R c 2. 在输出特性曲线X轴及Y轴上确定两个特殊点 V CC和V CC/R c,即可画出直流负载线。 3. 在输入回路列方程式V BE =V CC－I B R b 4. 在输入特性曲线上，作出输入负载线，两线的交点即是Q。 5. 得到Q点的参数I BQ、I CQ和V CEQ。 例3.1：测量三极管三个电极对地电位如图03.09所示，试判断三极管的工作状态。 图03.09 三极管工作状态判断 例3.2：用数字电压表测得V B=4.5V 、V E=3.8V 、V C =8V，试判断三极管的工作状态。 电路如图03.10所示 图03.10 例3.2电路图 3.2.2 放大电路的动态图解分析 (1) 交流负载线 交流负载线确定方法：
1.通过输出特性曲线上的Q点做一条直线，其斜率为1/R L'。 2.R L'= R L∥R c，是交流负载电阻。 3.交流负载线是有交流输入信号时，工作点Q的运动轨迹。 4.交流负载线与直流负载线相交，通过Q点。 图03.11 放大电路的动态工作状态的图解分析 (2) 交流工作状态的图解分析 动画 图03.12 放大电路的动态图解分析（动画3-1）通过图03.12所示动态图解分析，可得出如下结论： 1. v i→↑ v BE→↑ i B→↑ i C→↑ v CE→↓ |-v o|↑； 2. v o与v i相位相反； 3.可以测量出放大电路的电压放大倍数； 4.可以确定最大不失真输出幅度。 (3) 最大不失真输出幅度 ①波形的失真

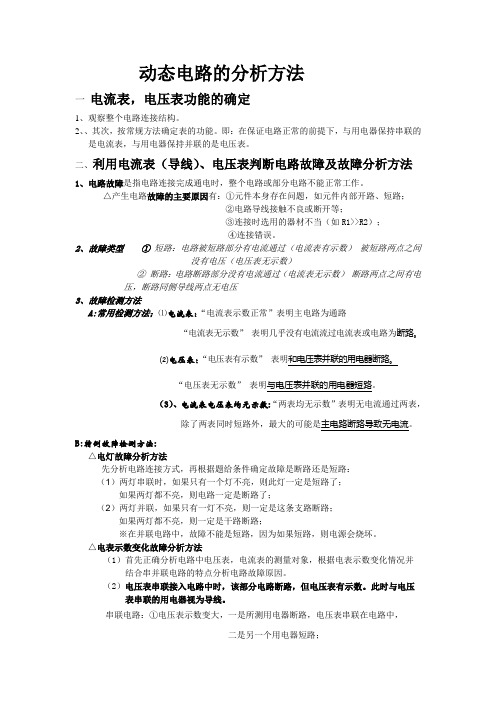

动态电路的分析方法 一电流表，电压表功能的确定 1、观察整个电路连接结构。 2、、其次，按常规方法确定表的功能。即：在保证电路正常的前提下，与用电器保持串联的 是电流表，与用电器保持并联的是电压表。 二、利用电流表（导线）、电压表判断电路故障及故障分析方法 1、电路故障是指电路连接完成通电时，整个电路或部分电路不能正常工作。 △产生电路故障的主要原因有：①元件本身存在问题，如元件内部开路、短路； ②电路导线接触不良或断开等； ③连接时选用的器材不当（如R1>>R2）； ④连接错误。 2、故障类型①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间 没有电压（电压表无示数） ②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电 压，断路同侧导线两点无电压 3、故障检测方法 A:常用检测方法；⑴电流表：“电流表示数正常”表明主电路为通路 “电流表无示数”表明几乎没有电流流过电流表或电路为断路。 ⑵电压表：“电压表有示数”表明和电压表并联的用电器断路。 “电压表无示数”表明与电压表并联的用电器短路。 （3）、电流表电压表均无示数:“两表均无示数”表明无电流通过两表， 除了两表同时短路外，最大的可能是主电路断路导致无电流。B:特例故障检测方法: △电灯故障分析方法 先分析电路连接方式，再根据题给条件确定故障是断路还是短路： （1）两灯串联时，如果只有一个灯不亮，则此灯一定是短路了； 如果两灯都不亮，则电路一定是断路了； （2）两灯并联，如果只有一灯不亮，则一定是这条支路断路； 如果两灯都不亮，则一定是干路断路； ※在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。 △电表示数变化故障分析方法 （1）首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。 （2）电压表串联接入电路中时，该部分电路断路，但电压表有示数。此时与电压表串联的用电器视为导线。 串联电路：①电压表示数变大，一是所测用电器断路，电压表串联在电路中， 二是另一个用电器短路； ②电压表示数变小（或为0），一种情况是所测用电器短路， 另一种情况是另一个用电器断路；
