实验四：路由器和子网划分工具的使用
一、实验目的
1.了解路由器的作用；
2.掌握路由器的基本配置方法；
3. 掌握子网及子网掩码的计算方法。
二实验环境
准备交换机1台、PC机4台、路由器1台、2台服务器。
三实验内容
1、子网及子网掩码的计算方法；
2、路由器的基本配置方法；
四实验原理
子网掩码用于辨别IP地址中哪部分为网络地址，哪部分为主机地址。由1和0组成，长32位，全为1的位代表网络号。为了快速确定IP地址的哪部分代表网络号，哪部分代表主机号，判断两个IP地址是否属于同一网络，就产生的子网掩码的概念，子网掩码按IP 地址的格式给出。A类IP地址的默认子网掩码为255.0.0.0；B类的为255.255.0.0；C类的为255.255.255.0。
用子网掩码判断IP地址的网络号与主机号的方法是用IP地址与相应的子网掩码进行与运算，可以区分出网络号部分和主机号部分。
(IP 地址) AND (子网掩码) =网络地址
例如10.68.89.1是A类IP地址，所以默认子网掩码为255.0.0.0，分别转化为二进制进行与运算后，得出网络号为10。再如202.30.152.3和202.30.152.80为C类 IP地址，默认子网掩码为255.255.255.0，进行与运算后得出二者网络号相同，说明两主机位于同一网络。
四实验步骤
1、路由器的配置：
将SW1的0/4端口的连接路由器的fa 0/0端口,服务器的fasteathernet路由器的fa 0/1端口。
1）配置路由器主机名
Router>enable(注：从用户模式进入特权模式)
Router#configure terminal（注：从特权模式进入全局配置模式）
Router (config)#hostname R1（注：将主机名配置为“R1”）
R1 (config)#
2）为路由器各接口分配IP地址
R1 (config)#int erface fa stethernet 0/0
注：进入路由器 fastethernet 0的接口配置模式
R1 (config-if)#ip address 192.168.1.254 255.255.255.0
注：设置路由器 fastethernet 0/0的IP地址为192.168.1.254，对应的子网掩码为255.255.255.0
R1 (config-if)#no shut
R1 (config-if)#exit
R1 (config)#interface fastethernet 0/1
R1 (config-if)#ip address 172.16.255.254 255.255.0.0
R1 (config-if)#no shut
R1 (config-if)#exit
五测试与验证
实验报告8
图1 （4）配置每台计算机的IP地址。 图2 配置PC0的IP地址 图3 配置PC1的IP地址 图4 配置PC2的IP地址
图5 配置PC3的IP地址 图6 配置PC4的IP地址 （5）配置路由器每个端口的IP地址。 （6）设置路由器中的路由表。 路由表设置要求网络中每个子网之间都可以连通，不考虑总结路由。 【BRANCH1的配置】 下面是配置BRANCH1的IP地址的过程，其它两个路由器的配置自行完成 （1）进入命令行 （2）进行以下操作（蓝色文字是需要输入的命令，红色文字是说明）： Continue with configuration dialog? [yes/no]: no Press RETURN to get started! 进入控制台模式 Router>en 进入全局配置模式 Router#conf t Enter configuration commands, one per line. End with CNTL/Z. 修改路由器名称 Router(config)#hostname BRANCH1 配置Fa0/0的IP地址 BRANCH1(config)#int f0/0 BRANCH1(config-if)#ip addr 192.168.9.33 255.255.255.240 BRANCH1(config-if)#no shutdown
图7 按此方法配置其它两个路由器，此时可以测试各个子网和网关的连通情况。 （3）添加路由表。这里没有使用路由总结。 BRANCH1#conf t Enter configuration commands, one per line. End with CNTL/Z. BRANCH1(config)#ip route 192.168.9.32 255.255.255.240 f0/0 BRANCH1(config)#ip route 192.168.9.48 255.255.255.240 f0/1 BRANCH1(config)#ip route 192.168.9.0 255.255.255.224 192.168.9.130 BRANCH1(config)#ip route 192.168.9.64 255.255.255.240 192.168.9.130 BRANCH1(config)#ip route 192.168.9.80 255.255.255.240 192.168.9.130 返回控制台 BRANCH1(config)#^Z %SYS-5-CONFIG_I: Configured from console by console 查看路由表 BRANCH1#show ip route(抓图如下图8)
实验报告
1.实验题目：IP地址分类及子网划分 2.实验目的：1）掌握有类IP地址的使用及主机IP地址的配置； 2）掌握子网掩码及子网划分的使用 3.实验地点：计科楼201教室 4.实验设备及环境：安装win7系统的两台计算机、交换机、路 由器 5.实验过程： 1）ip地址划分 有一个公司有六个部门，申请了IP为211.237.222.0/32的地址，是给这个公司的每个部门划分一个子网。 答案：需要6个子网的话，必须要划分为8个子网，因为6不是2的整次方数。C类地址每段共有地址256个，划分为8个子网，每段有32个地址，第一个地址为子网地址，不可用；最后一个为广播地址，不可用，所以每段实际可用地址为30个。第一个子网和最后一个子网默认不用（如果不支持全0全1子网），也就是说8-2正好是6个子网。这样算下来，32*2+2*6=76，共计损失76个地址。 子网掩码是：256-32=224，255.255.255.224。 （1）理论IP：211.237.222.1~211.237.222.32，网关：211.237.222.1； 实际IP：211.237.222.2~211.237.222.31； （2）理论IP：211.237.222.33~211.237.222.64，网关：211.237.222.33； 实际IP：211.237.222.34~211.237.222.63； （3）理论IP：211.237.222.65~211.237.222.96，网关：211.237.222.65；
实际IP：211.237.222.66~211.237.222.95； （4）理论IP：211.237.222.97~211.237.222.128，网关：211.237.222.97； 实际IP：211.237.222.98~211.237.222.127； （5）理论IP：211.237.222.129~211.237.222.160，网关：211.237.222.129； 实际IP：211.237.222.130~211.237.222.159； （6）理论IP：211.237.222.161~211.237.222.192，网关：211.237.222.161； 实际IP：211.237.222.162~211.237.222.191； 2）vlan划分 第一台计算机的IP地址为：10.12.155.87 第二台计算机的IP地址为：10.12.156.173
一. 实验目的 1．加深对IP地址及subnet的认识; 2．了解IP地址的划分; 3. 了解subnet的作用和产生因素，subnet的划分; 4. 实际操作编写规则，匹配IP和subnet，加深理解 二. 实验环境（软件、硬件及条件） 1．软件 操作系统：Windows 7（Windows NT以上版本皆可） 编程环境：Microsoft Visual Studio 2008（兼容MS VS2005，亦可使用VC6.0等）编程语言：C++ 测试环境： MS-DOS 2．硬件 现阶段常见PC 三. 实验方法 Part 1实验原理 我们说过因特网是把全世界的无数个网络连接起来的一个庞大的网间网，每个网络中的计算机通过其自身的IP地址而被唯一标识的，据此我们也可以设想，在Internet上这个庞大的网间网中，每个网络也有自己的标识符。我们把计算机的IP地址也分成两部分，分别为网络标识和主机标识。同一个物理网络上的所有主机都用同一个网络标识，网络上的一个主机（包括网络上工作站、服务器和路由器等）都有一个主机标识与其对应IP地址的4个字节划分为2个部分，一部分用以标明具体的网络段，即网络标识；另一部分用以标明具体的节点，即主机标识，也就是说某个网络中的特定的计算机号码。另一方面，只有在一个网络号下的计算机之间才能"直接"互通，不同网络号的计算机要通过网关（Gateway）才能互通。但这样的划分在某些情况下显得并十分不灵活。为此IP网络还允许划分成更小的网络，称为子网（Subnet），这样就产生了子网掩码 1. IP的寻址规则 (1).网络寻址规则 A、网络地址必须唯一。 B、网络标识不能以数字127开头。在A类地址中，数字127保留给内部回送函数。

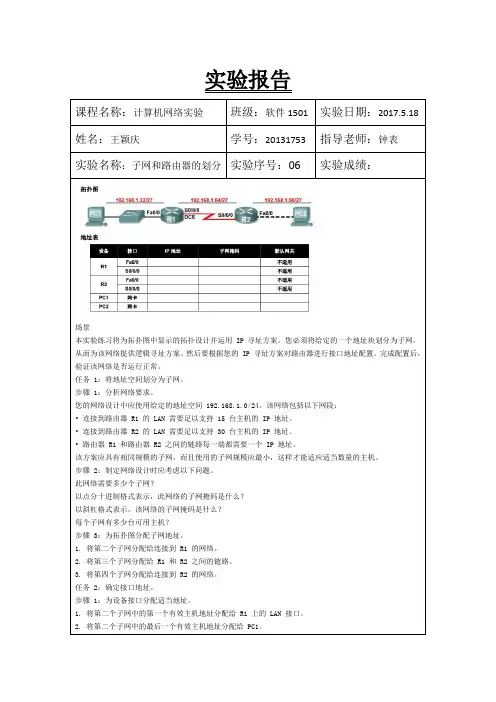

实验4 基本静态路由配置 【实验目的：】 1、根据指定的要求对地址空间划分子网。 2、为接口分配适当的地址，并进行记录。 3、根据拓扑图进行网络布线。 4、清除启动配置并将路由器重新加载为默认状态。 5、在路由器上执行基本配置任务。 6、配置并激活串行接口和以太网接口。 7、确定适当的静态路由、总结路由和默认路由。 8、测试并校验配置。 【实验预备知识】： 复习理论课讲解的静态路由配置过程及相关命令。【实验拓扑图】： 地址表
【实验要求】： 1、复习相关路由器方面的知识。 2、熟悉相关工具软件的使用方法。 【实验场景】： 在本次实验练习中，您将得到一个网络地址，您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。连接到ISP 路由器的LAN 编址和HQ 与ISP 路由器之间的链路已经完成。但还需要配置静态路由以便非直连网络中的主机能够彼此通信。 【实验内容】： 任务1：对地址空间划分子网。 步骤1：研究网络要求。 连接到ISP 路由器的LAN 编址和HQ 与ISP 路由器之间的链路已经完成。在您的网络设计中，您可以使用192.168.2.0/24 地址空间。请对该网络进行子网划分，以提供足够的IP 地址来支持60 台主机。 步骤2：创建网络设计时请思考以下问题： 需要将 192.168.2.0/24 网络划分为多少个子网？4 这些子网的网络地址分别是什么？ 子网0：192.168.2.0 子网1：192.168.2.64 子网2：192.168.2.128 子网3：192.168.2.192 这些网络以点分十进制格式表示的子网掩码是什么？ 255.255.255.192 以斜杠格式表示的网络子网掩码是什么？ /26 每个子网可支持多少台主机？ 62 步骤3：为拓扑图分配子网地址。 1. 将子网1 分配给连接到HQ 的LAN。 2. 将子网2 分配给HQ 和BRANCH 之间的WAN 链路。 3. 将子网3 分配给连接到BRANCH 的LAN。 4. 子网0 用于供将来扩展。 任务2：确定接口地址。 步骤1：为设备接口分配适当的地址。 1. 将子网1 中第一个有效主机地址分配给HQ 上的LAN 接口。 2. 将子网1 中最后一个有效主机地址分配给PC2。 3. 将子网2 中第一个有效主机地址分配给BRANCH 上的WAN 接 口。 4. 将子网2 中第二个有效主机地址分配给HQ 上的WAN 接口。 5. 将子网3 中第一个有效主机地址分配给BRANCH 的LAN 接口。 6. 将子网 3 中最后一个有效主机地址分配给 PC1。 步骤 2：将要使用的地址记录在拓扑图下方的表格中。
上机实验报告三 -、实验目的 (1 )掌握子网掩码的算法。 (2) 了解网关的作用。 (3) 熟悉模拟软件packet tracer5.3的使用。 二、实验内容 1.( 1) 17 2.16.0.220/25 和172.16.2.33/25 分别属于那个子网 DHCP a Static IP Address172.16.2.33 Subne t Ma sk255.2 55.255 A28 Default Gateway172.16.2.0|
(2) 192.168.1.60/25 和192.168.1.66/26 能不能互相Ping 通？为什么？
192.168.1.66 wi th 32 b/tes of da.ta : Re-cpi-e-sX Reque 日t R?qua ?t Pxngr a^ati.s 七工亡旦 f o￡ 192 . ICS _L_ fiG : Packets: SsrLiE = 4r 2皀u 皀色i± = ID. Last = 4 (100% lnaa), 所以不能互相ping 通。 ⑶210.89.14.25/23 , 210.89.15.89/23 , 210.89.16.148/23 之间能否互相 PING 通，为什么? IP Configuration DHCP p Stntiw IP Address Subnet Mask Dsfault Gateway DNS Server Pinging POpinfl 152.163,1,66
POpinfl i 10.33,15. B3 Pinging 210. B3 .15.09 v±th 32. byte3 of data: Reply Sepiy Reply Reply tijiie=124ins TTL=1ZB tl=ia=^ 3M T3L=12S TTL=l*a TTL-120 P1.11T a ta ti s 1: i ?-=■ for-210.B9-1&-SS: Pmu此etm: Sent = 4 (Sec&i verl = 41 Last = 0 (05 I039) Appxovimat e round trip times in nd. LL i - seconds : Elniiraijn ?￡2ms t HAxlnum ?Av?cag?* TEais 第一个和第二个之间能ping通。
实验2 划分子网与连通性测试 实验学时：2 一、实验目的 掌握IP地址的分配和划分子网的方法。 二、实验环境 用以太网交换机连接起来的Win2003操作系统计算机和Boson NetSim模拟器。 三、实验内容及步骤 1、IP地址分配 2、划分子网 3、模拟器应用 四、相关理论 1. 常见的网络设备 1.1 集线器 集线器的英文称为“Hub”。“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）访问方式。 集线器属于纯硬件网络底层设备，基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，如图1所示。 图1-1 集线器部署图
图1-2 集线器hub 1.2 网桥 网桥（Bridge）也称桥接器，是连接两个局域网的存储转发设备，用它可以完成具有相同或相似体系结构网络系统的连接。一般情况下，被连接的网络系统都具有相同的逻辑链路控制规程（LLC），但媒体访问控制协议（MAC）可以不同。网桥是数据链路层的连接设备，准确他说它工作在MAC子层上。网桥在两个局域网的数据链路层（DDL）间接帧传送信息，起桥接的作用。 图1-3 网桥 1.3 交换机 交换机(Switch)也叫交换式集线器，是一种工作在OSI第二层(数据链路层)，基于MAC (网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备。它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。 交换机不懂得IP地址，但它可以“自学习”源主机的MAC地址，并把其存放在内部地
实验五配置实现NAT/PAT 一、实验目的 1.熟练掌握地址转换的3种实现技术，特别掌握动态NAT及PAT的配置方法； 2.掌握使用show ip nat translation 和debug ip nat 等命令对路由器地 址转换表内容的各种查看和跟踪方法； 3.能按要求利用Cisco Packet Tracer V5.00模拟配置工具工具绘制出本实 验的网络拓扑图，并能实现拓扑的物理连接； 4.熟悉配置NAT的3种方法及其基本操作步骤：掌握在存根网络中配置实现 PAT的方法。 二、实验环境/实验拓扑 1.每人一台安装并配置有Cisco Packet Tracer V5.00模拟配置工具的PC机。 2．拓扑图 三、实验内容 1. 利用Cisco Packet Trancer V5.00 模拟配置工具绘制出本实验的网络拓扑图； 2总结3种实现技术，掌握Cisco Packet Trancer V5.00动态NAT/PAT的配置方法； 3使用show ip nat translation 和debug ip nat 等命令对路由器地址转换表内容的各种查看方法和跟踪方法； 4.在路由器上利用show ipinterface brief命令查看各个端口的信息： 5.利用ping，traceroute，telnet，debug等相关命令，进行网络连通性检查和配置结果测试。 四、实验步骤： Step1:选择添加3个2620XM路由器设备至逻辑工作空间； （提示：2620XM路由器需要断电后接插WIC-2T模块才有广域网互联用的高速同步串口） Step2:将Router0路由器的主机名命名为London；将Router1路由器的主机名命名为Florence；将Router2路由器的主机名命名为Denver； Step3:配置Florence的enable口令及VTY线路密码；
实验五 子网划分路由配置 在本实验中，为您指定了一个网络地址 192.168.9.0/24，您将对它划分子网，并为拓扑图中显示的网络分配 IP 地址。路由器全部使用2621XM ，交换机全部使用2960。 该网络的编址需求如下： ? BRANCH1 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH1 的 LAN 2 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 2 子网需要 10 个主机 IP 地址。 ? HQ 的 LAN 子网需要 20 个主机 IP 地址。 ? 从 HQ 到 BRANCH1 的链路的两端各需要一个 IP 地址。 ? 从 HQ 到 BRANCH2 的链路的两端各需要一个 IP 地址。 （注意：请记住，网络设备的接口也是主机 IP 地址，已包括在上面的编址需求中。） 1. 设计子网 2. 分配IP 地址（网关地址使用子网的第一个可用地址） LAN1 LAN2 LAN2 LAN1 Fa0/1 Fa0/0
3. 连接网络（路由器之间使用DCE电缆连接到串行口） 4. 配置每台计算机的IP地址。 5. 配置路由器每个端口的IP地址 6. 设置路由器中的路由表。 路由表设置要求网络中每个子网之间都可以连通，不考虑总结路由。【BRANCH1的配置】 下面是配置BRANCH1的IP地址的过程，其它两个路由器的配置自行完成（1）关闭路由器电源 （2）安装模块WIT-2T。 （3）进入CLI （4）进行以下操作（蓝色文字是需要输入的命令，红色文字是说明） Continue with configuration dialog? [yes/no]: n Press RETURN to get started! 进入控制台模式 Router>en 进入全局配置模式 Router#conf t Enter configuration commands, one per line. End with CNTL/Z. 修改路由器名称 Router(config)#hostname BRANCH1 配置Fa0/0的IP地址 BRANCH1(config)#int f0/0
洛阳理工学院实验报告 系别 计算机系 班级 B120503 学号 B 姓名 段浴 课程名称 计算机网络 实验日期 2014/11/8 实验名称 子网划分路由配置 成绩 实验目的： 1、 了解如何配置路由器信息 2、 了解如何划分子网 实验条件： 电脑一台，Cisco packet tracer 模拟软件 实验原理： 在本实验中，为您指定了一个网络地址 ，您将对它划分子网，并为拓扑图中显示的网络分配 IP 地址。路由器全部使用2621XM ，交换机全部使用2960。 该网络的编址需求如下： ? BRANCH1 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH1 的 LAN 2 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 2 子网需要 10 个主机 IP 地址。 ? HQ 的 LAN 子网需要 20 个主机 IP 地址。 ? 从 HQ 到 BRANCH1 的链路的两端各需要一个 IP 地址。 ? 从 HQ 到 BRANCH2 的链路的两端各需要一个 IP 地址。 （注意：请记住，网络设备的接口也是主机 IP 地址，已包括在上面的编址需求中。） LAN1 LAN2 LAN2 LAN1 Fa0/1 Fa0/0
实验内容：1. 设计子网 子网编号说明子网地址子网掩码第一个可用地 址 最后一个可用 地址 1HQ 的 LAN 的LAN 1 的LAN 2 的LAN 1 的LAN 2 到 BRANCH1 到 BRANCH2 分配IP地址（网关地址使用子网的第一个可用地址） 设备接口IP地址子网掩码默认网关HQ Fa0/1不适用S0/0不适用 S0/1不适用BRANCH1Fa0/0不适用Fa0/1不适用 S0/0不适用BRANCH2Fa0/0不适用Fa0/1不适用 S0/1不适用PC1网卡 网卡 网卡 网卡 网卡 连接网络（路由器之间使用DCE电缆连接到串行口
路由器技术实验报告
《路由器技术》实验指导书 一．实验总学时（课外学时/课内学时）：22 开实验个数：7 二．适用专业：计算机专业 三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书 五. 实验项目： 实验一：Packet Tracer软件使用交换机的配置与管理 （内容一）：认识Packet Tracer软件 Packet Tracher介绍 Packet Tracer 是Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比Boson 功能强大，比Dynamips 操作简单，非常适合网络设备初学者使用。学习任务： 1、安装Packer Tracer； 2、利用一台型号为2960 的交换机将2pc机互连组建一个小型局域网； 3、分别设置pc机的ip 地址； 4、验证pc 机间可以互通。 实验设备： Switch_2960 1 台；PC 2 台；直连线 配置信息： PC1 IP：192.168.1.2 Submask：255.255.255.0 Gateway：192.168.1.1 PC2 IP：192.168.1.3 Submask：255.255.255.0 Gateway：192.168.1.1
（内容二）：交换机的基本配置与管理 1.实验目标： 掌握交换机基本信息的配置管理。 2.实验背景： 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。 3.技术原理： 交换机的管理方式基本分为两种：带内管理和带外管理。 1.通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。 2.通过Telnet、拨号等方式属于带内管理。 交换机的命令行操作模式主要包括： ●用户模式Switch> ●特权模式Switch# ●全局配置模式Switch(config)# ●端口模式Switch(config-if)# 4.实验步骤： ●新建Packet Tracer 拓扑图 ●了解交换机命令行 ●进入特权模式(en) ●进入全局配置模式(conf t) ●进入交换机端口视图模式(int f0/1) ●返回到上级模式(exit) ●从全局以下模式返回到特权模式(end) ●帮助信息(如? 、co?、copy?) ● ●命令简写(如conf t) ●命令自动补全(Tab) ●快捷键(ctrl+c 中断测试,ctrl+z 退回到特权视图)
子网划分路由配置步骤 在本实验中，为您指定了一个网络地址 192.168.9.0/24，您将对它划分子网，并为拓扑图中显示的网络分配 IP 地址。路由器全部使用2621XM ，交换机全部使用2960。 该网络的编址需求如下： ? BRANCH1 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH1 的 LAN 2 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 1 子网需要 10 个主机 IP 地址。 ? BRANCH2 的 LAN 2 子网需要 10 个主机 IP 地址。 ? HQ 的 LAN 子网需要 20 个主机 IP 地址。 ? 从 HQ 到 BRANCH1 的链路的两端各需要一个 IP 地址。 ? 从 HQ 到 BRANCH2 的链路的两端各需要一个 IP 地址。 （注意：请记住，网络设备的接口也是主机 IP 地址，已包括在上面的编址需求中。） 1. 设计子网 2. 分配IP 地址（网关地址使用子网的第一个可用地址） LAN1 LAN2 LAN2 LAN1 Fa0/1 Fa0/0
3. 连接网络（路由器之间使用DCE电缆连接到串行口） 4. 配置每台计算机的IP地址。 5. 配置路由器每个端口的IP地址 6. 设置路由器中的路由表。 路由表设置要求网络中每个子网之间都可以连通，不考虑总结路由。【BRANCH1的配置】 下面是配置BRANCH1的IP地址的过程，其它两个路由器的配置自行完成（1）关闭路由器电源 （2）安装模块WIT-2T。 （3）进入CLI （4）进行以下操作（蓝色文字是需要输入的命令，红色文字是说明） Continue with configuration dialog? [yes/no]: n Press RETURN to get started! 进入控制台模式 Router>en 进入全局配置模式 Router#conf t Enter configuration commands, one per line. End with CNTL/Z. 修改路由器名称 Router(config)#hostname BRANCH1 配置Fa0/0的IP地址 BRANCH1(config)#int f0/0

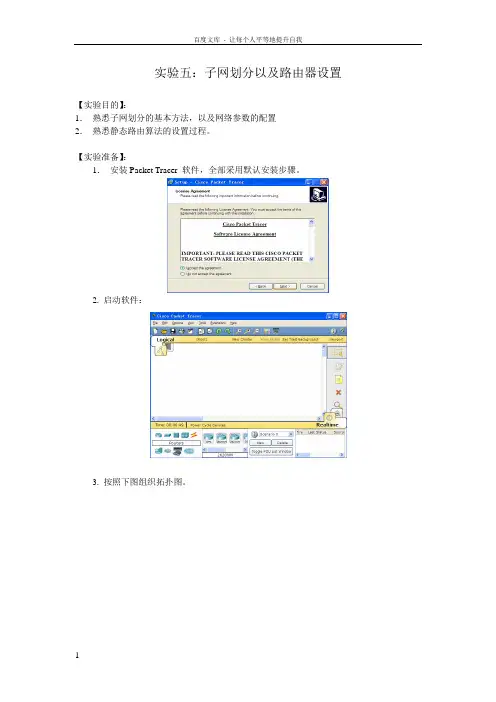

实验五：子网划分以及路由器设置 【实验目的】： 1．熟悉子网划分的基本方法，以及网络参数的配置 2．熟悉静态路由算法的设置过程。 【实验准备】： 1．安装Packet Tracer 软件，全部采用默认安装步骤。 2. 启动软件： 3. 按照下图组织拓扑图。
【任务】： 假设主机0的IP地址为192.168.1.100，主机1的IP地址为192.168.2.100。请连通该网络，并划分子网，设计合理的接口地址，使主机0和主机1之间可以通信。 【主要实验步骤】 1. 配置主机的IP地址。 双击“PC0”，在弹出窗口内选择“Config”属性页，配置PC0的IP地址，子网掩码。（子网1内，主机PC0的IP为192.168.1.100） 配置PC0的默认路由器（网关）。拓扑图上，router 0显然是子网1的网关，其与子网1相连的接口的IP地址为192.168.1.1：
类似的对PC1 进行类似的配置：IP地址：192.168.2.100 2．配置路由器的接口IP地址； 注意，对于每一个路由器，均有多个类型的网络接口，因此需要多个IP地址。 其中，与以太网(含有主机的网络)相连的接口是“FastEthernet0/0”接口；而路由器之间则通过串口(Serial0/3/0)连接。 对于路由器“Router 0”，配置其接口： （1）以太网（子网1）接口： 其中，on选项表示启动该接口。
（2）串行接口（子网5）： 该接口要求进行时钟同步，因此设置Clock Rate=64000Hz 配置成功以后，把鼠标放在路由器Router 0上一段时间后，可以在提示信息里看到两个接口的IP地址都已经配置成功了。 并且，路由器和子网1之间的线路也变成绿色了（畅通）。

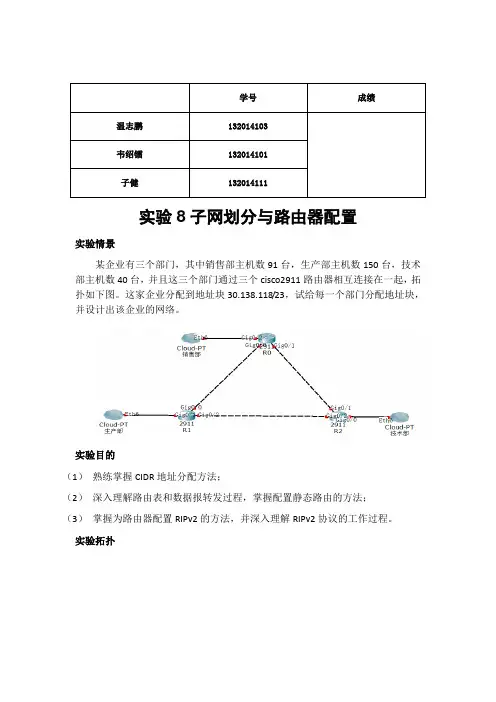

实验三IP子网设计与路由配置 一、实验目的 1、掌握路由器模拟软件的使用方法 2、根据拓扑图进行网络布线 3、掌握路由器的基本配置方式，掌握一些基本的操作命令 4、正确进行路由器接口的配置 5、掌握静态路由的配置方法 6、理解网络互联的基本原理 二、实验内容 7、根据需要采用VLSM进行IP子网设计，并为接口分配正确的地址 8、按照拓扑图进行网络布线 9、执行基本的路由配置并配置路由器物理接口 10、测试并校验网络是否完全通畅 拓扑图如下3-1 三、实验步骤 任务1：对地址空间进行子网划分 步骤1：研究网络要求，此网络的编址方案应该满足一下的要求
任务2：确定接口地址—为设备接口分配适当的地址并将地址记录在表3-1中
任务3：执行基本路由配置 根据表格3-2的要求对BRANCH、HQ和ISP路由器进行基本配置，并填写表3-2 任务4：配置并激活串行地址和以太网地址 任务5：检测配置 测试主机是否能够ping通各自的网关 路由器是否拥有完整的直连路由信息 任务:6：在各个路由器上配置路由 在BRANCH、HQ和ISP路由器上配置静态路由。注意ISP上配置总结路由，HQ和BRANCH 路由器上需要配置默认路由访问外网 任务7：检查配置 任务完成后，根据检查结果测试以下问题： 内网之间的主机是否可以ping通 内网和外网之间的主机是否可以ping通 若不成功，请检查物理连接和路由信息 四、实验报告 任务1：对地址空间划分子网 任务2：确定接口地址填入表3－1
表3－1 IP地址表 任务3：执行路由基本配置 表3－2 以路由器HQ为例的基本配置
课程设计报告 课程名称计算机网络 设计题目公司子网划分 专业班级计科1103班 学生姓名胡忠立 指导教师向亦斌 完成日期2013年12月15日 湖南涉外经济学院信息科学与工程学院
目录 目录 (2) 第一章系统设计 (3) 1.1.设计任务与要求 (3) 1.2.实验环境 (3) 1.3 主要技术 (3) 1.4 设计内容及步骤 (4) 第二章运行 (7) 2.1 运行结果 (7) 第三章分析与讨论 (10) 1.实验分析 (10) 总结 (11) 参考文献 (12)
第一章系统设计 1.1.设计任务与要求 1.设计报告应包括设计题目、设计方案、实现要点及设计步骤与方法。 2.设计报告必须有网络拓扑结构图及详细的IP地址划分列表、相关配置命令等。 3.设计报告必须有实验中出现的问题分析及解决方法，应急预案等。 1.2.实验环境 实验环境cisco packet tracer， Windows 7 ，模式拓朴图如下图： 1.3 主要技术 设计多个VLAN实现单独子网的连通， (1）IP地址：唯一标识了计算机的接口
(2）主机地址：IP地址的另一术语 (3）网络：一组主机，它们的IP地址的开头部分都相同 (4）网络号：代表一个网络，该数字不能被当作IP地址分配到某些计算机口上，网络号的主机部分全为二进制0 (5）网络地址：网络号的另一术语 (6）广播地址：广播地址不能被当作IP地址进行分配，广播地址中的主机部分全为二进制1，用于编址网络中的所有主机 (7）子网：一组主机，它们的IP地址的开头部分都相同，子网与网络不同，子网是对一个网络的进一步划分，划分后的部分有很长一部分地址是相同的 (8）子网号：代表子网，该数字不能被当作IP地址分配到某些计算机接口上，网络号的主机部分全为二进制0 (9）子网地址：子网号的另一术语 (10）子网广播地址：用于编址子网中的所有主机。该数字不能被当作IP地址分配到计算机接口上。网络号的主机部分全为二进制1 (11）子网划分：将网络细分成更小的子网的过程 (12）网络掩码：计算机使用掩码来给定IP地址的网络号，通常方法是对地址和掩码进行"与”操作，掩码也决定了地址中的主机们的个数 (13）掩码：掩码的总称，包括缺省掩码及子网掩码 以上是在介绍简单方法划分子网前的有关概念，还有一些概念只能大家去年本站的相关介绍了。 用这种简单方法划分子网，为了叙述方便有两个概念要介绍，一个是最贴近数（笔者这么叫的，非官方，实际上就是我们后面介绍的要算出来的网络号，呵呵），一个是魔术数(有的文章里这么称呼）我们用实例来说明，怎么样划分。 1.4 设计内容及步骤 1.4.1 设计内容： 将一个公司网络进行规划，并且这个网络中要求有三个独立的子网。但是随着公司的规模的不断扩大，子网数可能在将来灰扩展到100个，每个子网中的主机数最多200台，并且不会增加。其基本要求如下： 1.所有用户均可通过内网连至INTERNET，达到100M到桌面， 2.对财务科，人事科等科室进行单独子网管理。 3.其他科室在内网中可互联互通。 1.4.2 步骤如下： （1）规划子网

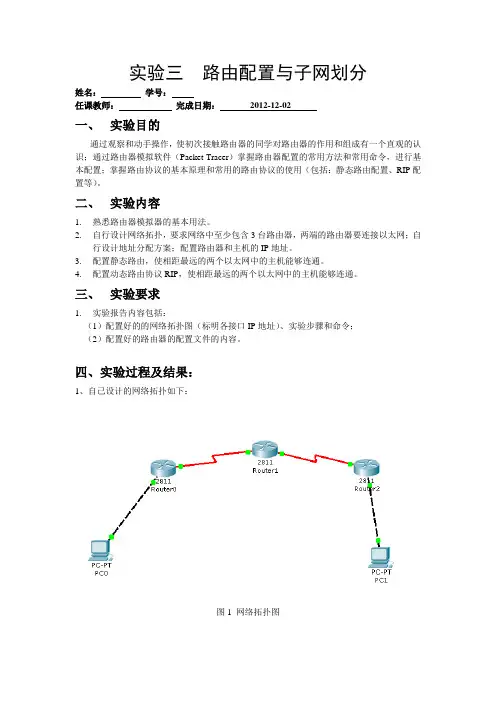

实验三路由配置与子网划分 姓名：学号： 任课教师：完成日期：2012-12-02 一、实验目的 通过观察和动手操作，使初次接触路由器的同学对路由器的作用和组成有一个直观的认识；通过路由器模拟软件（Packet Tracer）掌握路由器配置的常用方法和常用命令，进行基本配置；掌握路由协议的基本原理和常用的路由协议的使用（包括：静态路由配置、RIP配置等）。 二、实验内容 1.熟悉路由器模拟器的基本用法。 2.自行设计网络拓扑，要求网络中至少包含3台路由器，两端的路由器要连接以太网；自 行设计地址分配方案；配置路由器和主机的IP地址。 3.配置静态路由，使相距最远的两个以太网中的主机能够连通。 4.配置动态路由协议RIP，使相距最远的两个以太网中的主机能够连通。 三、实验要求 1.实验报告内容包括： （1）配置好的的网络拓扑图（标明各接口IP地址）、实验步骤和命令； （2）配置好的路由器的配置文件的内容。 四、实验过程及结果： 1、自己设计的网络拓扑如下： 图1 网络拓扑图
分配IP地址： PC0: IP地址：192.168.1.1 子网掩码：255.255.255.0 Router0: IP地址：192.168.1.2 子网掩码：255.255.255.0 IP地址：192.168.2.1 子网掩码：255.255.255.0 Router1: IP地址：192.168.2.2 子网掩码：255.255.255.0 IP地址：192.168.3.1 子网掩码：255.255.255.0 Router2: IP地址：192.168.3.2 子网掩码：255.255.255.0 IP地址：192.168.4.1 子网掩码：255.255.255.0 PC0: IP地址：192.168.4.2 子网掩码：255.255.255.0 配置路由之前，用主机PC0去ping主机PC1时，无法ping通。 图2主机PC0去ping主机PC1 2、配置静态路由： 图3 配置静态路由Router0

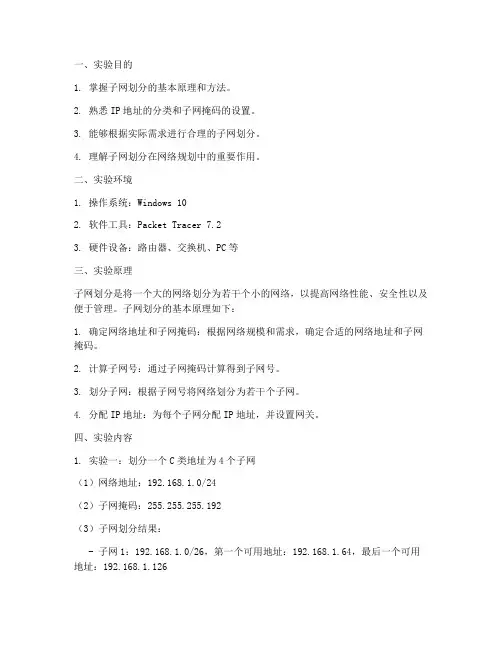

计科系《计算机网络基础》学生实验报告 班级：姓名：学号日期： 实验名称：IP子网的划分 一、实验目的 1、掌握IP地址的设置。 2、掌握子网规划的方法。 二、实验内容 学生分组进行试验，每组10台计算机。 1、为各计算机设置IP地址，在设置IP地址前，先对个计算机的IP地址进行规划。 2、假如这十台计算机组成一个局域网，网络地址是200.200.组号.0，将该局域网划分两个子网，求出子网掩码和每个子网的IP地址，并重新设置该组计算机的IP地址。 三、实验环境 局域网的计算机组中进行的。 四、相关基本知识 地址用来标识系统中的某个资源，也称“标识符”。分为3类：名字、地址和路径。 TNTERNET通过路由器或网关物理网络互联在一起。在物理网络中各个节点的设备必须有一个可以识别的地址以进行信息交换，称“物理地址”，也称硬件地址或媒体访问控制MAC地址。 IP地址有32位字节组成，为便于阅读和理解，INTERNET采用“点十进制”表示IP地址，每字节为8字节，每字节用十进制表示，并用点号“.”隔开。 互联网上必须有唯一的IP地址。INTERNET只分配网络号，主机号的分配有系统管理员来负责。IP地址由网络号和主机号组成，IP地址与网络上设备不一定是一一对应的，但同一个设备可以分配几个IP地址。 IP地址分配和使用应遵循以下规则： 网络号必须是唯一的；首字节不能是127，保留给内部回送函数；主机号对
所属的网络号必须是唯一的；主机号各位不能全为1，这是广播地址；主机号不能全为0，这是本地网络。 私用地址不需要注册，仅用于局域网内部，且是唯一的。 https://www.doczj.com/doc/4c931751.html, 五、实验步骤 1、网络192.168.206.17有36台计算机，将局域网划分成十个子网，子网掩码和每个子网的IP地址规划： （1）求子网掩码： 根据IP地址确定C类网络，主机地址低8位，子网数10个，设子网位数m,2m-2>=10,m>=4, 根据主机数最多原则取m等于4。则子网掩码是 11111111.1111111.1111111.11110000。即255.255.255.240。 （2）、将192.168.210.17转换成二进制形式： 即11000000.10101000.11001110.00010001。子网号由低8为的前4位决定，主机数由IP地址的后4位决定。 子网1：11000000.10101000.11010010.00000001。即192.168.210.1 子网2：11000000.10101000.11010010.00010010.即192.168.210.17. 子网3：11000000.10101000.11010010.00110100..即192.168.210.52 子网4：11000000.10101000.11010010.01001000.即192.168.210.72 （3）、分配IP地址。 （4）、设置各子网中计算机IP地址和子网掩码。打开TCP/IP属性对话框，输入IP地址和子网掩码，单击“确定”完成子网配置。 （5）、打开“开始”、“程序”、“附件”、“命令提示符”输入“PING/?”,查看用法。（6）、输入“Ping 192.168.210.1.*”,该地址为同一子网中的IP地址，观察测试结果。 （7）、输入Ping192.168.210.1.*”该地址为不同子网中的IP地址，观察测试结果。。 六、实验结果分析 通过这次试验，我知道了什么是IP子网，以及子网的划分。在这个过程中，

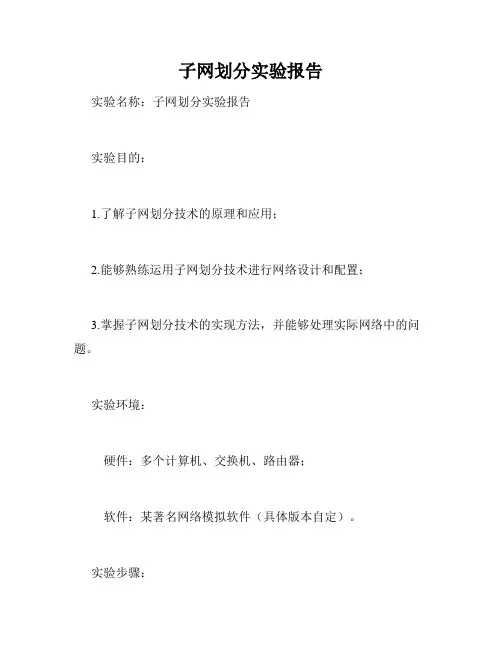

软件学院实验报告 专业：电子与通信工程系（班）：软件学院系0905班 姓名：崔..课程名称：计算机网络 实验项目：子网的划分指导老师：刘.. 一、实验目的 1、了解子网掩码的作用； 2、掌握子网的划分方法。 二、实验内容 1、将四台计算机首先划分在同一子网内，测试其是否能够互相连通。 2、再将其划分成不同的子网，测试其是否还能互相连通。 3、体会通过子网的划分，实现对局域网的分段管理、节省IP资源。 三、实验环境 PC，packet tracer 5.3。 四、实验方案设计 画出网络拓扑与子网规划。
五、实验步骤 (一) 1.将四台计算机首先划分在同一子网内 （1）进入cisco packet tracer 软件界面，在界面下工具栏中型号为“2960-24”的交换机，拖动图标到编辑区； ( 2 ) 同理选择pc机，将其拖动到编辑区； （3）路由与路由之间的连接OSI 1、no2、enter3、enter4、en5、conf t6、inter f0/x7、no shut 路由与交换机的连接OSI 1、no2、enter3、enter4、en5、conf t6、int serial0/x/07、no shut （4）单击线缆图标，选择“直通线”线缆。单击pc机，在弹出的选项中选择FastEthernet，再单击交换机在选项中选择FastEthernet0/1，即可将两者连接起来。同理可将另外几台pc机与交机机接起如下图所示：
2. 测试其能否连通 （1）单击pc0交换机，进入pc0界面，单击“桌面”，选择“IP地址配置”，在出现的IP配置中选择“手动设置”。IP地址设为“222.1.3.3”,子网掩码默认为“255.255.255.0”，同理设置pc1，pc2，pc3，pc4，pc5，pc6，pc7，pc8的IP地址为“222.1.3.1”“222.1.1.1”“222.1.1.2”“222.1.1.3”“222.1.2.2”“222.1.2.1”“222.1.2.3”“222.1.2.4”. （2）单击PC0机，进入其界面，单击“桌面”，选择“命令提示符”进入命令提示符界面，输入“ping 所要测试的pc机的IP地址”，结果如下图：
实验五子网规划与划分 一、实验目的 1.使学生掌握子网规划的方法 2. 使学生掌握在内部局域网上划分逻辑子网并应用和测试的方法 3．理解IP协议与MAC地址的关系 4．熟悉ARP命令的使用：arp [–d], [-a] 二、实验内容 1. 在内部局域网上划分逻辑子网 2. 应用和测试 三、实验步骤 （一）子网编址的方法 在IP互联网中，A类、B类、C类IP地址是经常使用的IP地址。由于经过网络号和主机号的层次划分，它们能适应于不同的网络规模。使用A类IP地址的网络可以容纳1600万台主机，而使用C类IP地址的网络仅仅可以容纳254台主机。但是，随着计算机的发展和网络技术的进步，个人计算机应用迅速普及，小型网络（特别的小型局域网）越来越多。这些网络多则拥有几十台主机，少则拥有两三台主机，对于这样一些小规模网络即使采用一个C类地址仍然的一种浪费（可以容纳254台主机），因而在实际应用中，人们开始寻找新的解决方案以克服IP地址的浪费现象，其中子网编址就是方案之一。 IP地址具有层次结构，标准的IP地址分为网络号和主机号两层。为了避免IP地址的浪费，子网编址的主机号部分进一步划分成子网部分和主机部分，如图5.1所示 图5.1子网编址的层次结构 为了创建一个子网地址，网络管理员从标准IP地址的主机号部分“借”位并把它们指定为子网号部分。只要主机号部分能够剩余两位，子网地址可以借用主机号部分的任何位数（但至少应借用2位）。因为B类网络的主机号部分只有两个字节。故而最多只能借用14位创建子网。而在C类网络中，由于主机号部分只有一个字节，故最多只能借用6位去创建子网。 128.168.0.0是一个B类IP地址。它的主机号部分有两个字节。在图5.2中，借用了其中的一个字节作为子网号。 图5.2 借用B类IP地址的一个字节作为子网号 当然，如果从IP地址的主机号部分借用来创建子网，相应子网中的主机数目就会减少。例如一个C类网络，它用一个字节表示主机号，可以容纳的主机数为254台。当利用这个C

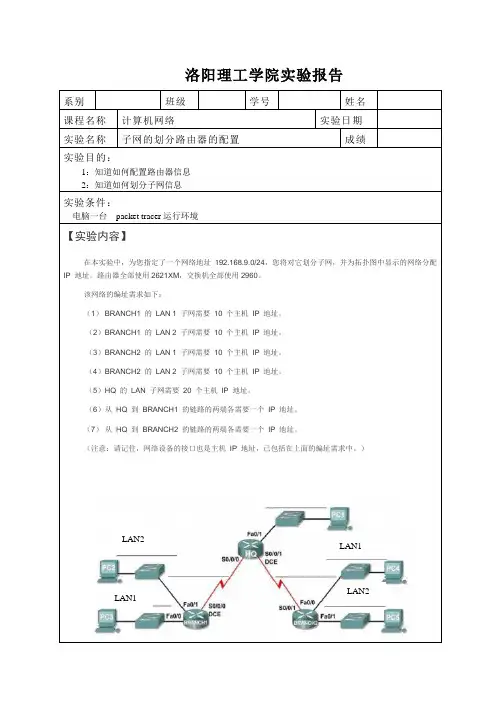

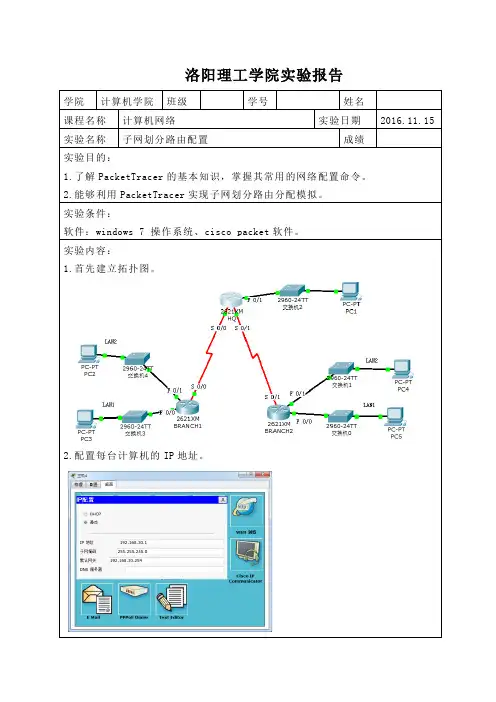

洛阳理工学院实验报告 系别 班级 学号 姓名 课程名称 计算机网络 实验日期 实验名称 子网的划分路由器的配置 成绩 实验目的： 1：知道如何配置路由器信息 2：知道如何划分子网信息 实验条件： 电脑一台 packet tracer 运行环境 【实验内容】 在本实验中，为您指定了一个网络地址 192.168.9.0/24，您将对它划分子网，并为拓扑图中显示的网络分配 IP 地址。路由器全部使用2621XM ，交换机全部使用2960。 该网络的编址需求如下： （1） BRANCH1 的 LAN 1 子网需要 10 个主机 IP 地址。 （2）BRANCH1 的 LAN 2 子网需要 10 个主机 IP 地址。 （3）BRANCH2 的 LAN 1 子网需要 10 个主机 IP 地址。 （4）BRANCH2 的 LAN 2 子网需要 10 个主机 IP 地址。 （5）HQ 的 LAN 子网需要 20 个主机 IP 地址。 （6）从 HQ 到 BRANCH1 的链路的两端各需要一个 IP 地址。 （7） 从 HQ 到 BRANCH2 的链路的两端各需要一个 IP 地址。 （注意：请记住，网络设备的接口也是主机 IP 地址，已包括在上面的编址需求中。） LAN1 LAN2 LAN1 LAN2
