双代号网络计划图
一．网络图要素 1．节点：表示工作的开始、结束或连接关系，也称为事件。用带圈的阿拉伯数字表示； 2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示； 3．线路：两节点之间的通路叫线路。关键线路用双箭线表示； 4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。二．网络计划图的绘制规则 1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方解题步骤（以网络图成功绘好为前提）： 1．计算各工序的ES、EF（自起点向终点计算） ES = 各紧前工序EF的最大值（默认：首道工序的ES=0） EF = 当前工序的ES + T（当前工序的工作时间） 2．计算各工序的LS、LF（自终点向起点计算） LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF） LS = 当前工序的LF - T（当前工序的工作时间） 3．确定总工期（Td） Td = LFn（尾道工序的LF） 4．计算各工序的TF TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF 5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示 6．计算各工序的FF FF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）
双代号时标网络图编制方法与实例讲解双代号时标网络计划是
以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。 1、双代号时标网络计划的特点时标网络计划的绘制按各工作的最早时间进行。 (1)工作箭线的长短与时间有关，即工作箭线的水平投影长度等于该工作的持续时间； (2)时标网络图可直接显示各工作的时间参数（最早开始、最早完成和自由时差）、各工作之间的逻辑关系和关键工作、关键线路，而不需单独计算； (3)根据时标网络图可绘制出资源（劳动力、材料、机械等）需要量动态曲线，便于分析、平衡调度； (4)
由于箭线的长度和位置受时间坐标的限制，因而对时标网络计划进行修订和调整不方便，所以宜采用计算机对时标网络计划进行辅助编制与管理。 2、双代号时标网络计划绘制方法双代号时标网络计划的绘制方法有间接绘制法和直接绘制法两种。 (1)间接绘制法间接绘制法是先绘制无时标双代号网络计划，计算出各项工作的最早时间进度，再绘制时标网络图，其绘制要点如下： 1)绘制无时标双代号网络图，计算最早时间参数； 2)绘制时标表。时间坐标标注于时标表的顶部、底部，或上下都标注，其单位根据实际需要按小时、天、周、旬、月等确定； 3)将每项工作的箭尾节点按最早开始时间定位于时
标表刻度线上，各项工作在时标网络图中的布局参照无时标网络计划，其绘制的关键就是将各节点准确定位在时间坐标的刻度线上；4)节点间的箭线，以实箭线表示实工作，水平箭线的长度即为工作的持续时间，若箭线长度不足以到达该工作的结束节点时，用波形线补足；用虚箭线绘制无时差的虚工作（垂直方向），用波形线或虚线绘制虚工作的自由时差。 (2)直接绘制法直接绘制法是根据各项工作间的逻
辑关系及工作持续时间直接绘剞时标网络计划的方法，其绘制要点如下所述： 1)画出无时标双代号网络计划的草图，并按线路时间参数
确定出关键线路及工期； 2)绘制时标表； 3)将起点节点定位于时标表的起始零刻度线上，并按工作的持续时间绘制起点节点的外向箭线及工作的箭头节点； 4)将关键线路上的关键工作所对应的节点定位
于时间坐标的刻度线上。 5)当某一节点有一条或多条内向箭线时，
此节点应定位于所有内向箭线中最长的箭线箭头处。其他不足以到达该节点的实箭线，用波形线补足。 6)虚工作应绘制成垂直的虚箭线，若虚箭线的开始节点与结束节点之间有水平距离时，用波形线补足，波形线的长度为该虚工作的自由时差。 7)用上述方法自左至右依次
确定其他节点的位置，直至终点节点。绘图示例
内容提要：它是在20世纪50年代后期发展起来的一种科学计划
管理方法；并广泛应用于工业、农业、建筑业、国防和科学研究等项目的计划管理；目前它已形成关键线路法（CPM）、计划评审技术（PERT）和图示评审技术（GERT）等分支系统。 - 施工组织计划技术-工程网
络图（1）一、概述 1．基本概念（1）工程网络计划技术它是在20世纪50年代后期发展起来的一种科学计划管理方法；并广泛应用于工业、农业、建筑业、国防和科学研究等项目的计划管理；目前它已形成关键线路法（CPM）、计划评审技术（PERT）和图示评审技术（GERT）等分支系统。工程网络计划技术是以规定的网络符号及其
图形表达计划中工作之间的相互制约和依赖关系，并分析其内在规律，从而寻求其最优方案的计划管理新方法。（2）普通网络图工程网
络图主要用于工程项目计划管理，它首先将施工项目整个建造过程分解成若干项工作，以规定的网络符号表达各项工作之间的相互制约和相互依赖关系，并根据它们的开展顺序和相互关系，从左至右排列起来，最后形成一个网状图形。这种网状图形就是普通网络图。其表示方法主要有：双代号表示法详见普通双代号网络图，单代号表示法详见普通单代号网络图。 2．基本原理（1）把一项工程全部建造过程分解成若干项工作，并按各项工作开展顺序和相互制约关系，绘制成网络图。（2）通过网络图各项时间参数计算，找出关键工作和关键线路。（3）利用最优化原理，不断改进网络计划初始方案，并寻求其最优方案。（4）在网络计划执行过程中，对其进行有效地监督和控制，以最少的资源消耗，获得最大的经济效益。 3．基本类型（1）普通双代号网络图它是以双代号表示法绘制的网络图。它是采用两
个带有编号的圆圈和一个中间箭线表示一项工作，其持续时间多为肯定型。这种网络图分为：有时间坐标和无时间坐标两种。（2）普通单代号网络图它是以单代号表示法绘制的网络图。它是采用一个大
方框或圆圈表示一项工作，工作之间相互关系以箭线表达，工作持续时间多为肯定型。二、普通双代号网络图1．普通双代号网络图组

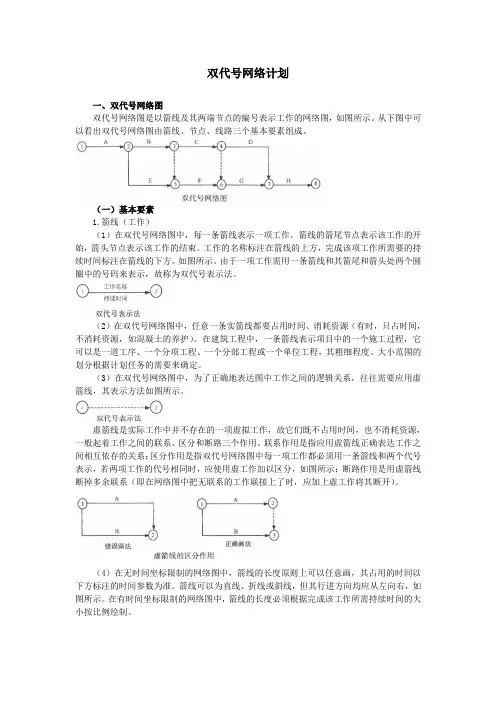

成普通双代号网络图是由工作、事件和线路三个基本要素组成，如
图1所示。（1）工作工作是指能够独立存在的实施性活动。如工序、施工过程或施工项目等实施性活动。工作可分为：需要消耗时
间和资源的工作、只消耗时间而不消耗资源的工作和不消耗时间及资源的工作三种。前两种为实工作，最后一种为虚工作；工作表示方法，如图2所示。图1 某现浇工程双代号网络图（2）事件事件是指
网络图中箭线两端带有编号的圆圈，也称作结点。事件表示工作开始或结束的时刻；它既不消耗时间，也不消耗资源。在双代号网络图中，第一个事件称为原始事件，最后一个事件称为结束事件，其余事件均称为中间事件。事件编号方法有：沿水平方向或沿垂直方向编号；按自然数连续编号；按奇数或偶数编号。不管采用什么编号方法，都必须保证：箭尾事件编号小于箭头事件编号。（3）线路线路是指
从网络图原始事件出发，顺着箭线方向到达网络图结束事件，中间经由一系列事件和箭线所组成的通道。完成某条线路所需的总持续时间，称为该条线路的线路时间。根据每条线路的线路时间长短，可将网络图的线路区分为关键线路和非关键线路两种。关键线路是指网络图
中线路时间最长的线路，其线路时间代表整个网络图的计算总工期。关键线路至少有一条，并以粗箭线或双箭线表示。关键线路上的工作，都是关键工作，关键工作都没有时间储备。在网络图中，除了关键
线路之外，其余线路都是非关键线路。在非关键线路上，除了关键工
作之外，其余工作均为非关键工作，非关键工作都有时间储备。在一定条件下，关键工作与非关键工作、关键线路与非关键线路都可以相互转化。 2．普通双代号网络图绘制（1）绘图基本规则 1）必须正确地表达各项工作之间的网络逻辑关系，如表1所示。图2 工作示意图（a）实工作；（b）虚工作 2）在同一网络图中，只允许有1个原始事件，不允许再出现没有前导工作的“尾部事件”。 3）在同一单目标网络图中，只允许有1个结束事件，不允许再出现没有后续工作的“尽头事件”。 4）在双代号网络图中，不允许出现闭合回路，如图3所示。图3 闭合回路示意图 5）在双代号网络图中，不允许出现重复编号的工作，如图4所示。图4 重复编号工作示意图（a）错误；（b）正确 6）在双代号网络图中，不允许出现没有起点事件的工作，如图5所示。图5 无起点事件工作示意图（a）错误；（b）正确双代号与单代号网络逻辑关系表达示例表1 序号工作间的逻辑关系网络图上的表示方法说明双代号单代号 1 A、B二项工作，依次进行施工 B依赖A，A约束B 2 A、B、C三项工作；同时开始施工 A、B、C三项工作为平行施工方式 3 A、B、C三项工作；同时结束施工 A、B、C三项工作为平行施工方式 4 A、B、C三项工作；只有A完成之后，B、C才能开始 A工作制约B、C工作的开始；
B、C工作为平行施工方式 5 A、B、C三项工作，C工作只能在A、B 完成之后开始 C工作依赖于A、B工作结束；A、B工作为平行施工方式 6 A、B、
C、D四项工作；当A、B完成之后，C、D才能开始双代号表示法是以中间事件 eq \o\ac(○,j)j把四项工作间的逻辑关系
表达出来 7 A、B、C、D四项工作；A完成之后，C才能开始；A、B 完成之后，D才能开始 A制约C、D的开始，B只制约D的开始；A、D之间引入了虚工作 8 A、B、C、D、E五项工作；A、B完成之后，D 才能开始；B、C完成之后，E才能开始 D依赖A、B的完成；E依赖
B、C的结束；双代号表示法以虚工作表达A、C之间的上述逻辑关系
9 A、B、C、D、E五项工作；A、B、C完成之后，D才能开始；B、C 完成之后，E才能开始 A、B、C制约D的开始；B、C制约E的开始；双代号表示法以虚工作表达上述逻辑关系 10 A、B两项工作；按三个施工段进行流水施工按工种建立两个专业工作队；分别在3个施工段上进行流水作业；双代号表示法以虚工作表达工种间的关系（2）绘图基本方法 1）在保证网络逻辑关系正确的前提下，图面布局要合理、层次要清晰、重点要突出。 2）密切相关的工作尽可能相邻布置，以减少箭线交叉；如无法避免箭线交叉时，可采用暗桥法表示。 3）尽量采用水平箭线或折线箭线；关键工作及关键线路，要以粗箭线或双箭线表示。 4）正确使用网络图断路方法，将没有逻辑关系的有关工作用虚工作加以隔断。如图6所示。图6 某工程双代号网络图由图6看出，该图符合工艺逻辑关系和施工组织程序要求，但不满足空间逻辑关系要求。因为回填土I不应该受挖地槽II控制，回填土II 也不应该受挖地槽III控制。这是空间逻辑关系上的表达错误，可以采用横向断路法或纵向断路法将其加以改正，前者用于无时间坐标网络图，后者用于有时间坐标网络图，如图7和图8所示。 5）为使图面清晰，要尽可能地减少不必要的虚工作，这可从图7与图9或图
双代号时标网络计划 一、双代号时标网络计划是以时间坐标为尺度编制的网络计 划，以实箭线表示工作，以虚箭线表示工作的时差 特点：以水平时间为坐标尺度，特点如下 1、具有网络计划与横道计划的优点，能够清楚地表明计 划的时间进程，使用方便 2、能直接在图上显示出各项工作的开始与完成时间，工 作的自由时差及关键线路； 3、在时标网络计划中，可以统计每一个单位时间对资源 的需要量，以便进行资源优化和调整 4、由于箭线受时间坐标的限制，当情况发生变化时，对 网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。 二、绘制方法： 1、必须以水平时间坐标为尺度表示工作时间，在编制计 划之前确定，可为时、天、周、月、季等。 2、应以实箭线表示工作，以虚箭线表示虚工作，以波形 线表示工作的自由时差。 3、时标网络计划中所有的符号在时间坐标上的水平投影 位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。
4、时标网格计划中虚工作必须以垂直方向的虚箭线表 示，有自由时差时加波形线表示 三、编制方法： (一)间接绘制法 所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。 (二)直接绘制法 所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。 (1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。 (2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。 (3)除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。当
某交通设施工程，由下列工作组成，计划的工作关系为： 施工准备：20天： 施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）： 护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）： 标线施工完毕进行突起路标施工（20天）： 标志制作完毕进行标志安装施工（30天）： 防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。 问题： ⑴、绘制出施工总体计划图（横道图）： ⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路： ⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、 最迟开始时间： ⑷、说明标志安装后主要检验内容： ⑸、公路工程验收的两个阶段是什么？ 解： ⑴、 施工总体计划图（横道图） 施工项目10 20 30 40 50 60 70 80 90 100 110 120 施工准备 护栏 标线 标志制作 隔离栅 防眩板 轮廓标 突起路标 标志安装 工程验收
⑵、图详见下页 ⑸、交工验收和竣工验收。 工期：110天 关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收 ⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： 最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d ⑷、说明标志安装后主要检验内容： ⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。 ⑸、公路工程验收的两个阶段是什么？
双代号网络图的绘制技巧 双代号网络图又称网络计划技术或箭条图，简称网络图。在我国随着建筑领域投资包干和招标承包制的深入贯彻执行，在施工过程中对进度管理、工期管理和成本监督方面要求愈益严格，网络计划技术在这方面将成为有效的工具。借助电子计算机，从计划的编制、优化、到执行过程中调整和控制，网络计划技术突现出它的优势，越来越被人们广泛认识、了解和使用。 1绘图中普遍存在的问题 常听说大家对网络图的绘制比较头疼。因为在绘图时，工序与工序之间的逻辑关系难以把握、什么地方需要架设虚工序看不出来、前边工序什么时候相交、如何为紧后工作做准备、网络图开始如何绘制、结尾如何收口等一系列问题都是我们绘制网络图必须遇到的问题和步骤。如果掌握绘制技巧就能快速准确地完成绘图要求。下面我把这几年自己总结出来一套有效的方法介绍给大家。 2 网络图的绘制技巧 2.1网络图的三大要素 网络图是由节点、工序和线路三大要素构成的。 2.1.1节点 节点是用圆圈表示箭线之间的分离与交会的连接点。它由不同的代号来区，表示工序的结束与工序的开始的瞬间，具有承上启下的连接作用；它不占用时间，也不消耗资源。在网络图中结点分为开始结点、结束结点和中间结点三种。
2.1.2工序（工作） 工序是指把计划任务按实际需要的粗细程度划分成若干要消耗时间、资源、人力和材料的子项目。在网络图中用两个节点和一条箭线表示。箭线上方表示工序代号，下方表示工序作业时间。 2.1.3线路 线路是指在双代号网络图中从起点节点沿着箭线方向顺序通过一系列箭线和节点而达到终点节点的通道。一个完整的网路图有若干条线路组成，在诸多线路中作业时间相加最长的一条称为关键线路，宜用粗箭线、双箭线表示，使其一目了然。 2.2网络图的绘制技巧 要想快速准确地绘制双代号网路图，应先把工程项目的“工作明细表”分四步认真仔细的进行分析与研究。 2.2.1网络图开头绘制技巧 先从“工作明细表”中找出开始的工序。寻找的方法是：只要在“紧前工作”一列中没有紧前工作的工序，必定是开始的工序。这时候只需画一个开始的节点，引出若干条开始的工序就可以了。例如：某工程的“工作明细表”如下表一所示：本例中A、B 是开始的两道工序，应如图1绘制 表1：工作明细表 工作 A B C D E F G H 紧前 ———— A A BC BC DE DEF 工作 紧后 CD EF EF GH GH H ————工作
双代号时标网络计划总时差与自由时差计算的简便方法总结 双代号网络计划中的总时差和自由时差是什么意思？
还有总时差的缩写为什么是TF，F是什么英文的缩写？ 最佳答案 总时差是不影响总工期的情况下该工作拥有的时间 总时差其实就是机动时间或宽裕时间 F。。。。flexible： 自由时差是在不影响后续工作的情况下拥有的时间，可以简单理解就是多余的时间 双代号时标网络计划总时差与自由时差计算的简便方法总结 项目组织与管理和实物课程的考试都会涉及网络图的计算，双代号时标网络图自由时差和总时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。 一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度， 但是有一种特殊情况，很容易忽略，如下图： 其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。 二、总时差。双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该 紧后工作之间的时间间隔所得之和的最小值 这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。还是以上面的网 络图为例，计算E工作的总时差，
以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所 以此时E的总时差就是2。 再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。 施工管理中的自由时差和总是差的计算 一项工作的自由时差（FF）是指在不影响紧后工作最早开始时间的前提下，该工作所具有的机动时间，自由时差也叫局部时差或自由机动时间，其计算公式如下： FFi-j=ESj-k—ESi-j—Di-j= ESj-k —EFi-j FFi-j—工作i-j的自由时差。 ESj-k—工作i-j的紧后工作j-k的紧早开始时间，对紧后一项工作ESj-k ＝ Tp 。 ESi-j—工作i-j的最早开始时间。 Di-j—工作i-j的持续时间。 EFi-j—工作i-j的最早完成时间。 工作总时差是指在不影响工期的前提下，该工作可以利用的机动时间，以TFi-j表示。 即：TFi-j＝LSi-j—ESi-j 或TFi-j＝LFi-j—EFi-j LSi-j—在总工期已经确定的情况下，工作i-j的最迟开始时间。 ESi-j—工作i-j的最早开始时间。 LFi-j—在总工期已经确定的情况下，工作i-j的最迟完成时间。 EFi-j—工作i-j的最早完成时间。 中文词条名：工作的总时差和自由时差 英文词条名： 工作的总时差是指在不影响总工期的前提下，本工作可以利用的机动时间。工作的自由时差是指在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。 从总时差和自由时差的定义可知，对于同一项工作而言，自由时差不会超过总时差。当工作的总时差为零时，其自由时差必然为零。 图上计算法计算工作时差
双代号网络计划图计算方法口诀简述 文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法）6时间参数示意图： （左上）最早开始时间 | （右上）最迟开始时间 | 总时差 （左下）最早完成时间 | （右下）最迟完成时间 | 自由时差 计算步骤： 1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）： 计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。 2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）： 计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。（一定要注意紧前工作和紧后工作的个数） 3、计算自由时差（口诀：后工作早开减本工作早完）： 计算方法：紧后工作左上（多个取小）-自己左下=自由时差。 4、计算总时差（口诀：迟开减早开或迟完减早完）： 计算方法：右上-左上=右下-左下=总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图（有时标，计算简便）
双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作（虚工作没有持续时间，只表示工作之间的逻辑关系，即前一个工作完成后一个工作才能开始），以波形线表示该工作的自由时差。（图中所有时标单位均表示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。 如图中①→②→⑥→⑧ 2、时差计算（这里只说自由时差和总时差，其余4个时差参见前面的累加和累减） 1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。如A工作的FF=0，B工作的FF=1 但是有一种特殊情况，很容易忽略。
双代号时标网络计划典型例题 2012-07-04 11:47 来源：打印| 收藏| 字号 分享到： 例题1：下图所示的双代号网络图中，存在绘图错误的有（）。 A．循环回路 B．多个起点节点 C．多个终点节点 D．一对节点编号代表多项工作 E．节点编号顺序错误 【正确答案】CDE 【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。参见教材P117、119 例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。 A．网络图必须正确表达各工作间的逻辑关系 B．网络图中可以出现循环回路 C．网络图中一个节点只有一条箭线引出 D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线 E．单目标网络计划只有一个起点节点和一个终点节点 【正确答案】ADE
【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119 例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（）。 A．A图 B．B图 C．C图 D．D图
寄语：不管一建、二建，双代号是必考点，再复杂的网络图也能简单化， 本工作室整理了 三页纸供大家快速掌握，希望大家多学多练，掌握该知识 点，至少十分收入囊中。 双代号网络图六个参数计算的简易方法 一、非常有用的要点： 任何一个工作总时差≥自由时差 自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差 最迟开始时间—最早开始时间（最小） 关键工作：总时差最小的工作 最迟完成时间—最早完成时间（最小） 在网络计划中，计算工期是根据终点节点的最早完成时间的最大值 二、双代号网络图六时参数我总结的计算步骤（比书上简单得多） ① ② t 过程 做题次序： 1 4 5 ES LS TF 2 3 6 FS LF FF 步骤一： 1、A 上再做 A 下 2、 做的方向从起始工作往结束工作方向； 3、 起点的 A 上=0，下一个的 A 上=前一个的 A 下当遇到多指向时，要取数值大的 A 下
A 上 4、 A 下=A 上+t 过程（时间） 步骤二： 1、 B 下再做 B 上 2、 做的方向从结束点往开始点 3、 结束点 B 下=T （需要的总时间结束点 B 上=T-t 过程（时间） 4、 B 下=前一个的 B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的 B 上 B 上=B 下—t 过程（时间） 步骤三： 总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了 步骤四： 自由时差=紧后工作 A 上（取最小的）—本工作 A 下 =紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：
双代号网络计划图 一、选择题 1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。 A.混凝土养护工作是实工作，用实箭线表示 B.虚工作不需要消耗时间，但需要消耗资源 C.虚工作的不需要消耗资源，但需要消耗时间 D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点 2.已知下列双代号网络图，工作H的紧后工作有（C ）。 A.工作G、C、D B.工作G、C C.工作G、B、C D.工作G、B、C、A、D 3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。 A.①→②→③→⑤→⑦ B.①→②→③→⑤→⑦ C.①→③→⑤→⑦ D.①→②→③→⑥→⑦ 4.某工作M有A、B、C三项紧前工作，ES=5，D=3，ES=4，D=5，ES=6，CBBAA D=1，则ES为（ B ）。MC A.8 B.9 C.7 D.6 5.某工作N有A、B、C三项紧后工作，LF=10，D=3，LS=12，LF=15，D=1，CCABA则LF为（A ）。N D.10 C.14 B.0 A.7 6.某工作K的LF=20，D=3，ES=10，则TF为（D ）。KKKK A.20 B.10 C.17 D.7 7.某工作M的最早开始时间为第16天，持续时间为5天。该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。 A.3 B.6 C.7 D.5 8.有M、N两项连续工作，ES=4，ES=14，D=4，LF=30，则（A ）。MNMM A.TF=22，FF=6 B.TF=26，FF=6 MMMM C.TF=22，FF=10 D.TF=26，FF=10 MMMM9.某工作P，已知LF=15、D=2，有M、N、K三项紧前工作，ES=5、
说明： 本人今年参加一级建造师考试，在学习中发现网络图是一个难点，在此，特将自己在学习中两点体会谈一谈，供大家参考。 1、 如何搞定双代号时标网络计划图 2、 如何绘制实际进度前锋线 如有错误，敬请大家赐教。谢谢！！ 双代号时标网络图 一、几个概念 网络进度计划的坐标 1、 时间坐标 时间点标在时间轴的节点上的坐标称之为时间坐标。 2、 时段坐标 时间点标在时间轴的节点之间的坐标称之为时段坐标。 网络进度计划的三关 1、 关键线路 2、 关键工作 3、 关键节点 二、双代号时标网络计划 1、 秒定法 四定：一来三定?? ????????用方框圈起定房子：即将总工期数路的时间差数定波形线：较短工期线 定节点
一往一定?? ????????逆推确定，简单明确定双线：即关键线路， 注意事项： A 、 按照节点号顺序标注、计算工期时间 B 、 多条线路进入同一节点，取大减小是波形线时间长度 C 、 其中：大 是指最大最长工期时间 小 是指相对短的工期时间 逐一对每一条线路进行取大减小计算，在工期天数小的线路 上画波形线，并注明相差的工期天数（自由时差 FF.） D 、 最后任务的节点的计算工期天数魏总工期，画方框圈起来 E 、 逆向回推画关键线路：双实线；其中虚箭线上不用划双实线 2、 C T LAG ES LS EF ES LS TF EF LF FF LF FF TF ????????????????????????????????????????????? 整体参数：：时间间隔工作与工作之间的参数特指紧前紧后工作之间的间隔时间：最早开始时间时间参数：最迟开始时间：最早完成时间工作的六个参数：最迟完成时间：自由时差：总时差 三、绘制实际进度前锋线，（按步骤画图、解题） 首先确定日期进度线，按题意说明，在网络图的日期坐标点上方及下方绘制空心三角点并用虚线相连，为日期进度线。 A 、 定点——确定实际进度点。（根据题意说明用星点表示，实际进度
双代号网络计划图 一．网络图要素 1．节点：表示工作的开始、结束或连接关系，也称为事件。用带圈的阿拉伯数字表示； 2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示； 3．线路：两节点之间的通路叫线路。关键线路用双箭线表示； 4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。二．网络计划图的绘制规则 1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方解题步骤（以网络图成功绘好为前提）： 1．计算各工序的ES、EF（自起点向终点计算） ES = 各紧前工序EF的最大值（默认：首道工序的ES=0） EF = 当前工序的ES + T（当前工序的工作时间） 2．计算各工序的LS、LF（自终点向起点计算） LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF） LS = 当前工序的LF - T（当前工序的工作时间） 3．确定总工期（Td） Td = LFn（尾道工序的LF） 4．计算各工序的TF TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF 5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示 6．计算各工序的FF FF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）
双代号时标网络图编制方法与实例讲解双代号时标网络计划是 以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。 1、双代号时标网络计划的特点时标网络计划的绘制按各工作的最早时间进行。 (1)工作箭线的长短与时间有关，即工作箭线的水平投影长度等于该工作的持续时间； (2)时标网络图可直接显示各工作的时间参数（最早开始、最早完成和自由时差）、各工作之间的逻辑关系和关键工作、关键线路，而不需单独计算； (3)根据时标网络图可绘制出资源（劳动力、材料、机械等）需要量动态曲线，便于分析、平衡调度； (4) 由于箭线的长度和位置受时间坐标的限制，因而对时标网络计划进行修订和调整不方便，所以宜采用计算机对时标网络计划进行辅助编制与管理。 2、双代号时标网络计划绘制方法双代号时标网络计划的绘制方法有间接绘制法和直接绘制法两种。 (1)间接绘制法间接绘制法是先绘制无时标双代号网络计划，计算出各项工作的最早时间进度，再绘制时标网络图，其绘制要点如下： 1)绘制无时标双代号网络图，计算最早时间参数； 2)绘制时标表。时间坐标标注于时标表的顶部、底部，或上下都标注，其单位根据实际需要按小时、天、周、旬、月等确定； 3)将每项工作的箭尾节点按最早开始时间定位于时
4、某交通设施工程，由下列工作组成，计划的工作关系为： 施工准备：20天： 施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）： 护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）： 标线施工完毕进行突起路标施工（20天）： 标志制作完毕进行标志安装施工（30天）： 防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。 问题： ⑴、绘制出施工总体计划图（横道图）： ⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路： ⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： ⑷、说明标志安装后主要检验内容： ⑸、公路工程验收的两个阶段是什么？ 解： ⑴、
⑵、图详见下页 ⑸、交工验收和竣工验收。 工期：110天 关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收 ⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： 最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d ⑷、说明标志安装后主要检验内容： ⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。 ⑸、公路工程验收的两个阶段是什么？
欢迎您的下载， 资料仅供参考！ 致力为企业和个人提供合同协议，策划案计划书，学习资料等等 打造全网一站式需求

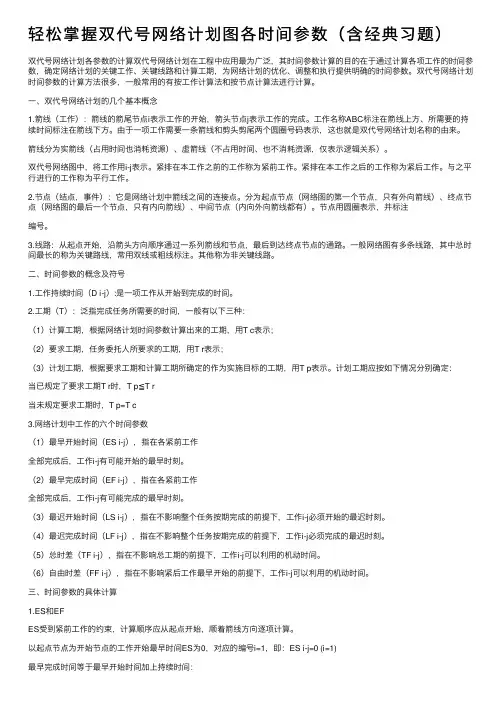

建筑工程双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。 双代号网络图中的计算主要有六个时间参数： ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻； EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻 LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间； LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间； TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间； FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。 双代号网络图时间参数的计算一般采用图上计算法。下面用例题进行讲解。 例题：试计算下面双代号网络图中，求工作C的总时差？ 早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；
EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5； 如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E 工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。 最迟完成时间计算：LF，从最后节点开始算起也就是自右向左。 如果该工作与结束节点相连，最迟完成时间为计算工期23，即F的最迟结束时间LF=23； 中间工作最迟完成时间等于紧后工作的最迟完成时间减去紧后工作的持续时间。如果工作有紧后工作，最迟完成时间等于紧后工作最迟开始时间取小值。 LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D； 时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）； TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。 该题解析： 则C工作的总时差为3.
快速计算双代号时标网络计划总时差与自由时差 2011年和2013年度二级建造师《施工管理》全国卷都涉及双代号时标网络图自由时差和总时差的计算，我总结了一些计算方法，希望对您有所帮助。 一、自由时差分两种情况，第一种，就是该工作箭线上有波形线。第二种，本工作虽然没有波形线但要考虑其紧后的工作的时间间隔。如下图：单位为周 第一种：求H自由时差，直接读图，波形线长度1，即H自由时差是1周。 第二种：求D自由时差：箭线上没有波形线，但是D工作与其紧后工作之间都有时间间隔，D工作紧后工作有G和H,DG时间间隔是4，DH时间间隔是2，取最小值2，所以D的自由时差是2周。 二、总时差。双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，总结如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，计算每条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。 如计算D工作的总时差， 以D工作为起点工作，通过D工作的线路有DGI和DHI。其中DGI线路的波形线的和是4，DHI线路的波形线的和是3，所以E的总时差就是3。 再比如，计算A工作的总时差，通过A工作的线路有三条，ACGI，波形线的和为0；ADGI波形线的和为6；ADHI波形线的和为5，那么C的总时差就是0。 2013年二级建造师施工管理考试第36题（双代号时标网络计划） 36.某分部工程双代号时标网络计划如下图所示（时间单位：天），工作A的总时差为（）天。 A.0 B.2 C.3 D.1
双代号时标网络计划时间参数计算 一．双代号时标网络计划的概念 双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。 ?在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读； ?利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制； ?在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。 时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。 二．时标网络计划的绘制 时标网络计划宜按最早时间绘制。在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。有时在顶部或底部还加注相对应的日历坐标和计算坐标。时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。 时标形式有以下三种： 计算坐标主要用作网络计划时间参数的计算，但不够明确。如网络计划表示的计划任务从第0天开始，就不易理解。 日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。 工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。 在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。
双代号时标网络计划图教程
双代号时标网络计划 一、双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示工作的时差 特点：以水平时间为坐标尺度，特点如下 具有网络计划与横道计划的优点，能够清楚地表明计划的时间进程，使用方便 能直接在图上显示出各项工作的开始与完成时间，工作的自由时差及关键线路； 在时标网络计划中，可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整 由于箭线受时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。 绘制方法： 必须以水平时间坐标为尺度表示工作时间，在编制计划之前确定，可为时、天、周、月、季等。 应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。 时标网络计划中所有的符号在时间坐标上的水平投影位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。 时标网格计划中虚工作必须以垂直方向的虚箭线表示，有自由时
差时加波形线表示 编制方法：(一)间接绘制法 所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。 (二)直接绘制法 所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。 (1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。 (2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。 (3)除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。当某些工作箭线的长度不足以到达该节点时，须用波形线补足，箭头画在与该节点的连接处。
单代号网络图与双代号网络图的区别 单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同。单代号网络图的箭线的含义是表示顺序关系，节点表示一项工作;而双代号网络图的箭线表示的是一项工作，节点表示联系。在双代号网络图中出现较多的虚工作，而单代号网络图没有虚工作。 单代号网络计划的表示方法 1、箭线：箭线既不占用时间，也不消耗资源。箭线仅用来表示工作之间的顺序关系。 2、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内)，需占用一定的时间和资源。 3、线路：从网络图的开始节点到结束节点，沿着箭线的指向所构成的若干条 '通道'即为线路。 单代号网络图的绘制 绘图的基本规则： 1)网络图必须按照已定的逻辑关系绘制－－与双代号网络图一致。 2)严禁在网络图中出现没有箭尾节点的箭线和没有箭头节点的箭线。 3)绘制网络图时，宜避免箭线交叉。当交叉不可避免时，可采用过桥法、断线法表示－－与双代号网络图一致。 4)网络图中有多项开始工作或多项结束工作时，就大网络图的两端分别设置一项虚拟的工作，作为该网络图的起点节点及终点节点。 双代号网络计划的表示方法：箭线、节点、线路
1、箭线： (1) 一根箭线表示一项工作，长短不按比例绘制。 (2)每一项工作都要消耗一定的时间和资源。 (3)虚箭线只表达施工过程的逻辑关系，不占用时间，不消耗资源。 (4) 紧靠其前面的工作称紧前工作，紧靠后面的工作叫紧后工作。 2、节点： (1)网络图中表示工作开始、结束或连接关系的圆圈称为节点。 (2)节点只是一个“瞬间”，它既不消耗时间，也不消耗资源。 (3)每个节点都要编号（编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i）。 虚工作： 时间为零的假设工作。用虚箭线表示； 特点：不消耗时间和资源。 作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系(即紧前和紧后工作的关系）。
双代号时标网络计划 三、双代号时标网络计划 （一）双代号时标网络计划是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。 （二）双代号时标网络计划的特点 双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点如下： ●时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便； ●时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路； ●在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整； ●由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。但在使用计算机以后，这一问题已较容易解决。 （三）双代号时标网络计划的一般规定 1．双代号时标网络计划必须以水平时间坐标为尺度表示工作时间。时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、月或季。 2．时标网络计划中所有符号在时间坐标上的水平投影位置，都必须与其时间参数相对应。节点中心必须对准相应的时标位置。 3．时标网络计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。 （四）时标网络计划的编制 时标网络计划宜按各个工作的最早开始时间编制。在编制时标网络计划之前，应先按已确定的时间单位绘制出时标计划表。 1．间接法绘制 2．直接法绘制 补充 1．在下图所示的双代号时标网络计划中，请大家分析判断以下几个问题： （1）计算工期（2）关键线路（3）自由时差（取整数） (4) 总时差
【解析】1．计算工期为14 2．关键线路为1-2-4-5-7-8 3.C,D,G的自由时差分别为2，0，3 4.总时差： 最后工作的总时差=自由时差 其它工作总时差=紧后工作的总时差（最小值）+自由时差 I工作总时差=0 H工作总时差=1 G工作总时差=3 F工作总时差=0 6-7工作总时差=2 E工作总时差=1+0=1 2.双代号时标网络计划的特点之一是( )。 A．可以在图上直接显示工作开始与结束时间和自由时差，但不能显示关键线路B．不能在图上直接显示工作开始与结束时间，但可以直接显示自由时差和关键线路 C．可以在图上直接显示工作开始与结束时间，但不能显示自由时差和关键线路D．可以在图上直接显示工作开始与结束时间、自由时差和关键线路 【答案】D 【解析】双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划，其主要特点如下： 1、时标网络计划兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便； 2、时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路； 3、在时标网络计划中可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整； 4、由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘图。但在使用计算机以后，这一问题已较容易解决。 3.在双代号时标网络图中，以波形线表示工作的( ) A.逻辑关系 B.关键线路 C.总时差 D.自由时差
例题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差( )。 A. 均为1周 B. 分别为3周和1周 C. 均为3周 D. 分别为4周和3周 答案：B. 分别为3周和1周。 解析：首先确定B的自由时差为1；然后分析B的总时差：一项工作的总时差等于其紧后工作的总时差加上两者之间的时间间隔之和的最小值。B的总时差等于其紧后工作E的总时差加上B和E之间的时间间隔1（B箭杆上波形线长度），E的总时差等于2（由它的紧后工作H、J分析得出），所以，B的总时差＝2＋1＝3。 【例题2】在上图所示双代号时标网络计划中，如果C、E、H三项工作因共用一台施工机械而必须顺序施工，则该施工机械在现场的最小闲置时间为( )周。 A. 4 B. 3 C. 2 D. 1 答案：C 解析：图中C的总时差为2周，其后续工作J和G各有2周总时差，可令其晚开工2周，
最迟完成时间为第4周，与E最早开始时间相同，E的最早完成时间第8周与关键工作H 开始时间第10周相差2周，施工机械闲置共计2周。故答案应为C。 【例题3】在双代号时标网络计划中，关键线路是指( )。 A. 没有虚工作的线路B．由关键节点组成的线路 C．没有波形线的线路D．持续时间最长工作所在的线路 答案:C 【例题4】已知某工程双代号网络计划的计算工期为130天。如果计划工期为135天，则关键线路上( )。 A．相邻工作之间时间间隔为零B．工作的自由时差为零 C．工作的总时差为零D．节点最早时间等于最迟时间 答案：A 解析： 选项A对。从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。 选项B错。既然“相邻工作之间时间间隔为零”，肯定自由时差就应为零,但是最后工作的自由时差不为零。 选项C错。根据总时差的定义：网络计划终点节点n所代表的工作的总时差应等于计划工期与计算工期之差（135-130=5）。所以终点节点的总时差就不为零。 选项D错。只有TC=Tp时，关键节点的最早时间等于最迟时间。 【例题5】当某工程网络计划的计算工期等于计划工期时，该网络计划中的关键工作是指( )的工作。 A．时标网络计划中没有波形线 B．与紧后工作之间时间间隔为零 C．开始节点与完成节点均为关键节点 D．最早完成时间等于最迟完成时间 答案：D 解析：该网络计划中的关键工作是指（总时差等于零）的工作。 2、时标网络计划的识读： （1）最早时间参数：ESi-j =ETi——开始节点所在位置 EFi-j = ESi-j+Di-j ——实线长（2）计算工期： TC=ETn ——终节点所在位置 （3）自由时差： FFi-j ——波形线的长度 （4）总时差： TFi-j= FFi-j+min[TFj-k] （5）最迟时间参数： LSi-j =ESi-j + TFi-j LFi-j =EFi-j + TFi-j 绘制口诀： 时间长短坐标限， 曲直斜平利相连； 画完箭线画节点， 画完节点补波线。
某工程总体施工网络进度计划(双代号网络图) 1、3、5、7、9号楼总体施工网络进度计划 1号楼机械土方垫层地下室铭基础一层砌体四层砌体三层砌体五层砌体二层砌体屋面 1 4 7 3 9 11 5 10 12 2 15 10 15 15 15 15 15 10 7 3 五层内粉外墙贴面砖三层内粉地下室内粉二层内粉四层内粉一层内粉回填土 19 14 15 17 13 18 16 20 20 52 20 20 20 15 20 五层楼面一层地面地下室地面三层楼面四层楼面二层楼面 23 24 20 22 21 15 15 15 15 15 15 室外散水等及清理三层厨卫瓷片四层厨卫瓷片五层厨卫瓷片门窗套修边一层厨卫瓷片二层厨卫瓷片 29 30 27 25 26 28 理 7 7 7 7 7 7 40 各门窗制安工程适时插入各分项工程施工过程中进行 水、电、暧、通安装结合土建工程进展适时插入。内外脚手架搭拆随工程进度3号楼主体砌筑(含铭构件) 基础地下室屋面外墙贴面砖 31 33 34 35 75 52 10 回填土室外散水等及清理内装修 36 35 15 172 理里理理理 40 团党委里理理理水、电、暧、通安装结合土建工程进展适时插入。内外脚手架搭拆随工程进度理 7号楼基础及地下室主体砌筑(含铭构件) 外墙贴面砖屋面 37 38 39 1、3、7、9群 75 10 52 35 体工程验收室外散水内装修回填土 40 52 41 53 172 15 40 23 各门窗制安工程适时插入各分项工程施工过程中进行 水、电、暧、通安装结合土建工程进展适时插入。内外脚手架搭拆随工程进度9号楼基础及地下室屋面外墙贴面砖主体砌筑(含铭构件) 42 44 43 10 35 75 52 室外散水内装修回填土 45 46 172 40 15 各门窗制安工程适时插入各分项工程施工过程中进行 水、电、暧、通安装结合土建工程进展适时插入。内外脚手架搭拆随工程进度
双代号网络图快速掌握~ 一、双代号网络图6个时间参数的计算方法（图上计算法） 从左向右累加，多个紧前取大，计算最早开始结束； 从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。 上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图 双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线 表示虚工作，以波形线表示工作的自由时差。 双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。 如图中①→②→⑥→⑧ 2、时差计算 1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。 如A工作的FF=0，B工作的FF=1 但是有一种特殊情况，很容易忽略。 如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作 的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。
2）总时差。 总时差的简单计算方法： 计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是 从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的 波形线的长度和，该工作的总时差=波形线长度和的最小值。 还是以上面的网络图为例，计算E工作的总时差： 以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所 以此时E 的总时差就是2。 再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波 形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
