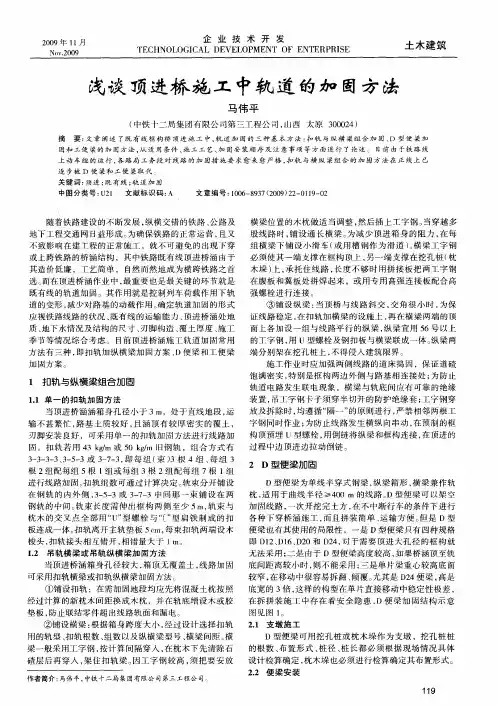

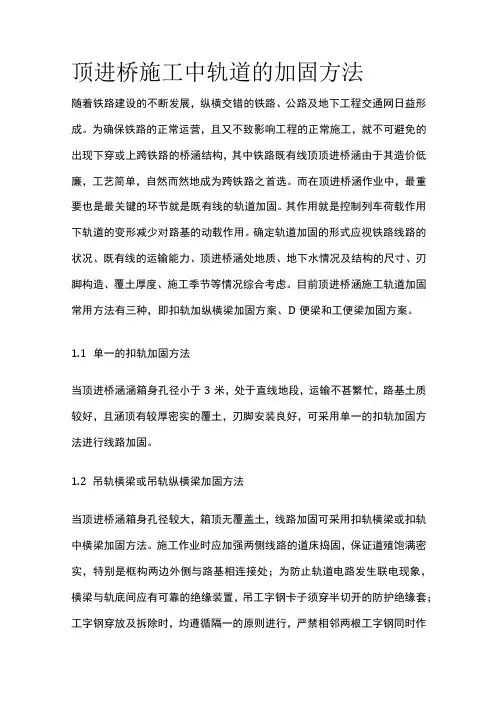

浅谈顶进桥施工中轨道的加固方法
摘要:文章阐述了既有线框构桥顶进施工中,轨道加固的三种基本方法:扣轨与纵横梁组合加固、D型便梁加固和工便梁的加固方法,从适用条件、施工工艺、加固安装顺序及注意事项等方面进行了论述。目前由于铁路线上动车组的运行,各路局工务段对线路的加固措施要求愈来愈严格,扣轨与横纵梁组合的加固方法在正线上已逐步被D便梁和工便梁取代。
关键词:顶进;既有线;轨道加固
随着铁路建设的不断发展,纵横交错的铁路、公路及地下工程交通网日益形成。为确保铁路的正常运营,且又不致影响在建工程的正常施工,就不可避免的出现下穿或上跨铁路的桥涵结构,其中铁路既有线顶进桥涵由于其造价低廉,工艺简单,自然而然地成为横跨铁路之首选。而在顶进桥涵作业中,最重要也是最关键的环节就是既有线的轨道加固。其作用就是控制列车荷载作用下轨道的变形,减少对路基的动载作用。确定轨道加固的形式应视铁路线路的状况、既有线的运输能力、顶进桥涵处地质、地下水情况及结构的尺寸、刃脚构造、覆土厚度、施工季节等情况综合考虑。目前顶进桥涵施工轨道加固常用方法有三种,即扣轨加纵横梁加固方案、D便梁和工便梁加固方案。
1扣轨与纵横梁组合加固
1.1 单一的扣轨加固方法
当顶进桥涵涵箱身孔径小于3m,处于直线地段,运输不甚繁忙,路基土质较好,且涵顶有较厚密实的覆土,刃脚安装良好,可采用单一的扣轨加固方法进行线路加固。扣轨若用43kg/m或50kg/m旧钢轨,组合方式有3-3-3-3、3-5-3或3-7-3,即每组(束)3根4组、每组3根2组配每组5根1组或每组3根2组配每组7根1组进行线路加固,扣轨组数可通过计算决定。轨束分开铺设在钢轨的内外侧,3-5-3或3-7-3中间那一束铺设在两钢轨的中间。轨束长度需伸出框构两侧至少5 m,轨束与枕木的交叉点全部用“U”型螺栓与“〔”型扁铁制成的扣板连成一体。扣轨离开主轨垫板5 cm,每束扣轨两端设木梭头,扣轨接头相互错开,相错量大于1m。
1.2吊轨横梁或吊轨纵横梁加固方法
当顶进桥涵箱身孔径较大,箱顶无覆盖土,线路加固可采用扣轨横梁或扣轨纵横梁加固方法。
①铺设扣轨:在需加固地段均应先将混凝土枕按照经过计算的新枕木间距换成木枕,并在轨底增设木或胶垫板,防止联结零件超出线路轨面和漏电。
②铺设横梁:根据箱身跨度大小,经过设计选择扣轨用的轨型、扣轨根数、组
