浅析数控铣床的主轴结构设计 摘要自从我国改革开放之后，我国的工业领域发展就十分迅速，工业化水平不断提高，促进了国民经济的迅速发展，尤其是近几年自动化技术在工业领域中的普遍应用，极大提高了工业生产的质量和效率，其中各种工业生产设备的应用，极大的便利了工业生产活动，数控铣床作为工业生产中的常见设备，在工业生产中的高速度，高精度以及高效率等优势，使其在工业领域中发挥的作用越来越大。在数控铣床结构中，主轴结构无疑是十分关键的，直接影响着数控铣床的应用，所以本文就针对数控铣床的主轴结构设计进行分析，促进数控铣床在工业领域中的应用。 关键词数控铣床；主轴；结构设计 在我国的工业生产领域中，数控铣床作为高速切削技术的主要应用设备，在我国应用十分广泛，有效提高了切削工作的效率和质量，提高了工业生产中的产品加工精度，在高速切削的过程中主轴是极为核心的部件，主轴的结构和质量会直接影响工业生产的质量和效率，所以在现代数控铣床的应用过程中，需要加强对主轴结构的设计，提高主轴的质量，从而促进数控铣床的广泛应用。 1 數控铣床主轴结构特点 主轴是数控铣床结构中最为关键和核心的部件，其主要作用是带动刀具高速旋转，从而实现高速切削，完成加工任务，而在切削工作中，主轴的作用也就具体表现为切削力的承受和为机床提供驱动力。由于主轴在数控铣床的工作中发挥着重要的作用，承受了巨大的压力，所以数控铣床的工作过程中，主轴想要实现高速旋转，保证加工的质量和效率就必须对自身的结构进行优化，保证自身的可靠性，也就是说，需要有良好的静动态特性。 数控铣床的主轴具有一定的结构特点，主要包括： （1）主轴的中心为空心，在其中会装弹簧等装置来固定和使用铣刀，方便铣刀的使用； （2）在主轴的前端会设置一个7：24比例的锥形空洞，在断面上会设置用于将主轴转矩数据传输给铣刀的主轴转矩检测装置； （3）在主轴的后部会设置用于铣刀放松的液压缸，在日常为铣刀进行保护； （4）主轴的运转主要依靠齿轮进行，用齿轮进行变速传动； 2 数控铣床主轴结构的设计优化 2.1 进行设计控制
引言 装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度,数控技术及装备是发展高新技术产业和尖端工业（如：信息技术及其产业，生物技术及其产业，航空、航天等国防工业产业）的使能技术和最基本的装备。制造技术和装备是人类生产活动的最基本的生产资料，而数控技术则是当今先进制造技术和装备最核心的技术。当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。 数控机床技术的发展自1953年美国研制出第一台三坐标方式升降台数控铣床 算起，至今已有很多年历史了。20世纪90年开始，计算机技术及相关的微电子基础工业的高速发展，给数控机床的发展提供了一个良好的平台，使数控机床产业得到了高速的发展。我国数控技术研究从1958年起步，国产的第一台数控机床是第一机床厂生产的三坐标数控铣床。虽然从时间上看只比国外晚了几年，但由于种种原因，数控机床技术在我国的发展却一直落后于国际水平，到1980年我国的数控机床产量还不到700台。到90年代，我国的数控机床技术发展才得到了一个较大的提速。目前，与国外先进水平相比仍存在着较大的差距。 总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。
1 绪论 1.1 加工中心的发展状况 1.1.1 加工中心的国外发展 对于高速加工中心，国外机床在进给驱动上，滚珠丝杠驱动的加工中心快速进给大多在40m/min以上，最高已达到90m/min。采用直线电机驱动的加工中心已实用化，进给速度可提高到80～100m/min，其应用围不断扩大。国外高速加工中心主轴转速一般都在12000～25000r/min，由于某些机床采用磁浮轴承和空气静压轴承，预计转速上限可提高到100000r/min。国外先进的加工中心的刀具交换时间，目前普遍已在1s左右，高的已达0.5s，甚至更快。在结构上，国外的加工中心都采用了适应于高速加工要求的独特箱中箱结构或龙门式结构。在加工精度上，国外卧式加工中心都装有机床精度温度补偿系统，加工精度比较稳定。国外加工中心定位精度基本上按德国标准验收，行程1000mm以下，定位精度可控制在0.006～0.01mm之。此外，为适应未来加工精度提高的要求，国外不少公司还都开发了坐标镗精度级的加工中心。 相对而言，国生产的高速加工中心快速进给大多在30m/min左右，个别达到 60m/min。而直线电机驱动的加工中心仅试制出样品，还未进入产量化，应用围不广。国高速加工中心主轴转速一般在6000～18000r/min，定位精度控制在0.008～0.015mm之，重复定位精度控制在0.005～0.01mm之。在换刀速度方面，国机床多在4～5s，无法与国际水平相比。 虽然国产数控机床在近几年中取得了可喜的进步，但与国外同类产品相比，仍存在着不少差距，造成国产数控机床的市场占有率逐年下降。 国产数控机床与国外产品相比，差距主要在机床的高速、高效和精密上。除此之外，在机床可靠性上也存在着明显差距，国外机床的平均无故障时间（MTBF）都在5000小时以上，而国产机床大大低于这个数字，国产机床故障率较高是用户反映最强烈的问题之一。 1.1.2 立式加工中心的研究进展
液压传动课程设计 中国矿业大学机电学院 选修课
设计参数： 不计惯性负载 题目：在某专用机床上有一夹紧进给液压系统，完成工件的先夹紧后、后进给任务，工作原理如下： 夹紧油缸： 快进→慢进→达到夹紧力后启动进给油缸工作 进给油缸： 快进→慢进→达到进给终点→快速退回 夹紧油缸快速退回。 夹紧缸快进速度：0.05m/s 夹紧缸慢进速度：8mm/s 最大夹紧力：40KN 进给油缸快进速度：0.18m/s 进给油缸慢进速度：0.018m/s 最大切削力：120KN 夹紧缸行程：用行程开关调节（最大250mm） 进给缸行程：用行程开关调节（最大1000mm） 一、工况分析： 1．负载分析
已知最大夹紧力为40KN，则夹紧油缸工作最大负载 140 F KN = 已知最大切削力为120KN，则进给油缸工作最大负载 2120 F KN = 根据已知负载可画出负载循环图1(a) 根据已知快进、快退速度及工进时的速度范围可画出速度循环图1(b) 图1(a) 图1(b)
2.确定液压缸主要参数 根据系统工作原理可知系统最大负载约为120KN 参照负载选择执行元件工作压力和主机类型选择执行元件工作压力最大负载宜选取18p MPa =。动力滑台要求快进、快退速度相等，选用单杆液压缸。此时液压缸无缸腔面积1A 与有缸腔面积2A 之比为2，即用活塞杆直径d 与活塞直径D 有d=的关系。为防止液压缸冲击，回油路应有背压2P ，暂时取MPa P 6.02=。 从负载循环图上可知，工进时有最大负载，按此负载求液压缸尺寸。根据液压缸活塞力平衡关系可知： M e F A p A p η+= 2211 212A A = 其中，M η为液压缸效率，取95.0=M η 2 46 2 111046.8910)3.04(95.031448)2 (m p p F A M e -?=?-= - = η m A D 1067.014 .31046.894441 =??== -π m D d 075.0707.0== 将D 和d 按GB2348-30圆整就近取标准值，即
数控机床进给系统设计
第一章、数控机床进给系统概述 数控机床伺服系统的一般结构如图图1-1所示： 图1-1数控机床进给系统伺服 由于各种数控机床所完成的加工任务不同，它们对进给伺服系统的要求也不尽相同，但通常可概括为以下几方面：可逆运行；速度范围宽；具有足够的传动刚度和高的速度稳定性；快速响应并无超调；高精度；低速大转矩。 1.1、伺服系统对伺服电机的要求 （1）从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r /min 或更低速时，仍有平稳的速度而无爬行现象。 （2）电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。一般直流伺服电机要求在数分钟内过载4-6倍而不损坏。 （3）为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。电机应具有耐受4000rad/s2以上的角加速度的能力，才能保证电机可在0.2s以内从静止启动到额定转速。 （4）电机应能随频繁启动、制动和反转。 随着微电子技术、计算机技术和伺服控制技术的发展，数控机床的伺服系统已开始采用高速、高精度的全数字伺服系统。使伺服控制技术从模拟方式、混合方式走向全数字方式。由位置、速度和电流构成的三环反馈全部数字化、软件处理数字PID，使用灵活，柔性好。数字伺服系统采用了许多新的控制技术和改进伺服性能的措施，使控制精度和品质大大提高。 数控车床的进给传动系统一般均采用进给伺服系统。这也是数控车床区别于普通车床的一个特殊部分。 1.2、伺服系统的分类 数控车床的伺服系统一般由驱动控制单元、驱动元件、机械传动部件、执行件和检测反
馈环节等组成。驱动控制单元和驱动元件组成伺服驱动系统。机械传动部件和执行元件组成机械传动系统。检测元件与反馈电路组成检测系统。 进给伺服系统按其控制方式不同可分为开环系统和闭环系统。闭环控制方式通常是具有位置反馈的伺服系统。根据位置检测装置所在位置的不同，闭环系统又分为半闭环系统和全闭环系统。半闭环系统具有将位置检测装置装在丝杠端头和装在电机轴端两种类型。前者把丝杠包括在位置环内，后者则完全置机械传动部件于位置环之外。全闭环系统的位置检测装置安装在工作台上，机械传动部件整个被包括在位置环之内。 开环系统的定位精度比闭环系统低，但它结构简单、工作可靠、造价低廉。由于影响定位精度的机械传动装置的磨损、惯性及间隙的存在，故开环系统的精度和快速性较差。 全闭环系统控制精度高、快速性能好，但由于机械传动部件在控制环内，所以系统的动态性能不仅取决于驱动装置的结构和参数，而且还与机械传动部件的刚度、阻尼特性、惯性、间隙和磨损等因素有很大关系，故必须对机电部件的结构参数进行综合考虑才能满足系统的要求。因此全闭环系统对机床的要求比较高，且造价也较昂贵。闭环系统中采用的位置检测装置有：脉冲编码器、旋转变压器、感应同步器、磁尺、光栅尺和激光干涉仪等。 数控车床的进给伺服系统中常用的驱动装置是伺服电机。伺服电机有直流伺服电机和交流伺服电机之分。交流伺服电机由于具有可靠性高、基本上不需要维护和造价低等特点而被广泛采用。 直流伺服电动机引入了机械换向装置。其成本高，故障多，维护困难，经常因碳刷产生的火花而影响生产，并对其他设备产生电磁干扰。同时机械换向器的换向能力，限制了电动机的容量和速度。电动机的电枢在转子上，使得电动机效率低，散热差。为了改善换向能力，减小电枢的漏感，转子变得短粗，影响了系统的动态性能。 交流伺服已占据了机床进给伺服的主导地位，并随着新技术的发展而不断完善，具体体现在三个方面。一是系统功率驱动装置中的电力电子器件不断向高频化方向发展，智能化功率模块得到普及与应用；二是基于微处理器嵌入式平台技术的成熟，将促进先进控制算法的应用；三是网络化制造模式的推广及现场总线技术的成熟，将使基于网络的伺服控制成为可能。 1.3、主要设计任务参数 车床控制精度：0.01mm（即为脉冲当量）；最大进给速度：V max=5m/min。最大加工直径为D =400mm，工作台及刀架重：110㎏；最大轴，向力=160㎏；导轨静摩擦系数=0.2； max 行程=1280mm；步进电机：110BF003；步距角：0.75°；电机转动惯量：J=1.8×10-2㎏.m2。
目录 摘要 ............................................................................................................................................... I Abstract .............................................................................................................................................II 第一章绪论 ..............................................................................................................................- 1 - 1.1 数控技术与数控机床 ...................................................................................................- 1 - 1.2 数控机床的特点及发展趋式 .......................................................................................- 1 - 1.3 数控铣床与其进给系统 ...............................................................................................- 3 - 1.4 总体设计方案的拟定 ...................................................................................................- 3 - 第二章机床横向进给系统机械部分计算与设计.....................................................................- 5 - 2.1 脉冲当量的选择与切削力的计算 ...............................................................................- 5 - 2.2滚珠丝杆螺母副的计算和选型 ....................................................................................- 6 - 2.3 伺服电机的选择 .........................................................................................................- 12 - 2.4 导轨的设计及滚珠丝杠螺母副间隙消除和预紧......................................................- 15 - 2.5联轴器的选用 ..............................................................................................................- 16 - 第三章三维实体造型设计及图纸生成 ..................................................................................- 17 - 3.1 工具软件UG的介绍..................................................................................................- 17 - 3.2 造型过程 .....................................................................................................................- 17 - 参考文献 ....................................................................................................................................- 21 - 致谢 ............................................................................................................................................- 22 -
摘要:本次设计通过对现有加工中心的分析研究,提出一种新的设计方案,其自动化程度更高,结构也相对比较简单.这一点在论文会得以体现.本方案中,主轴箱采用交流调速电机实现无级变速,在X、Y、Z三个方向上的进给运动均采用滚珠丝杠,而动力则由步进电动机通过调隙齿轮来传递,并且采用单片机进行数字控制. 控制系统采用MCS-51系列单片机,通过扩展程序存储器、数据存储器和I/O 接口实现硬件电路的设计.论文中也对软件系统的设计做出了相关说明. 关键词:交流调速电机滚珠丝杠步进电机单片机系统扩展
Abstract: This design tries a new method after the analyze and research of the exited machining center with the higher automatization degrees and the simpler configuration,which will be explained in the paper. In the method, AC adjustable-speed motor is used for the realization of the level shift in variable speed,and in the motion of, we all adopt ball bearing thread haulm for the X、Y、Z direction,The power of which is step by step electromotor transferred by gear that used for adjusting gaps.And more,we used singlechip for numerical control. The control system introduces MCS-51 series singlechip,and the realization of hardware circuit was accomplished by enlarging program memorizer、data memorizer and I/O meet meatus.Also,the paper explained the design for software system. Keywords: AC adjustable-speed motor、ball bearing thread haulm、the step by step electromotor、the enlarge for SCM system
加工中心主轴组件结构设计 1 综述 1.1 本课题研究的意义 装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展新兴高新技术产业和尖端工业的使能技术和最基本的装备。马克思曾经说过“各种经济时代的区别，不在于生产什么，而在于怎样生产，用什么劳动资料生产”。制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。因此，专家们预言: 机械制造的竞争，其实质是数控技术的竞争。 数控技术是用数字信息对机械运动和工作过程进行控制的技术；是制造业实现自动化、柔性化、集成化生产的基础；是提高产品质量、提高劳动生产率必不可少的物质手段；是国防现代化的重要战略物质；是关系到国家战略地位和体现国家综合国力水平的重要基础性产业。当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。 根据国民经济发展和国家重点建设工程的具体需求，设计制造“高、精、尖”重大数控装备，打破国外封锁，掌握数控装备关键技术，创出中国数控机床品牌，提
高市场占有率是全面提升我国基础制造装备的核心竞争力的关键所在。 1.2本课题要解决的问题 主轴组件是机床的一个重要组成部分，它包括主轴，轴承以及安装在主轴上的传动件。主轴要求传递扭矩，直接承受切削力且还要满足通用机床，专用机床，数控机床各自不同的要求。主轴组件设计应满足的要求： 1）旋转精度 是指轴类工件在装配后，在无负载、低速旋转的条件下，工件前端的径向跳动和轴向窜动量的大小。 2）刚度 指主轴组件在外力的作用下，仍能保持一定工作精度的能力。刚度不足时，不仅影响加工精度和表面质量，还容易引起振动。恶化传动件和轴承的工作条件。 设计时应在其他条件允许的条件下，尽量提高刚度值。 3)抗震性 指主轴组件在切削过程中抵抗强迫振动和自激振动保持平稳运转的能力。抗震性直接影响加工表面质量和生产率，应尽量提高。 4)温升和热变形 温升会引起机床部件热变形，使主轴旋转中心的相对位置发生变化，影响加工精度。并且温度过高会改变轴承等原件的间隙、破坏润滑条件，加速磨损。5)耐磨性 指长期保持其原始精度的能力。主要影响因素是材料热处理、轴承类型和润滑剂方式。 设计时应综合考虑以上几点要求，注意吸收新技术，以获得满意的设计方案。

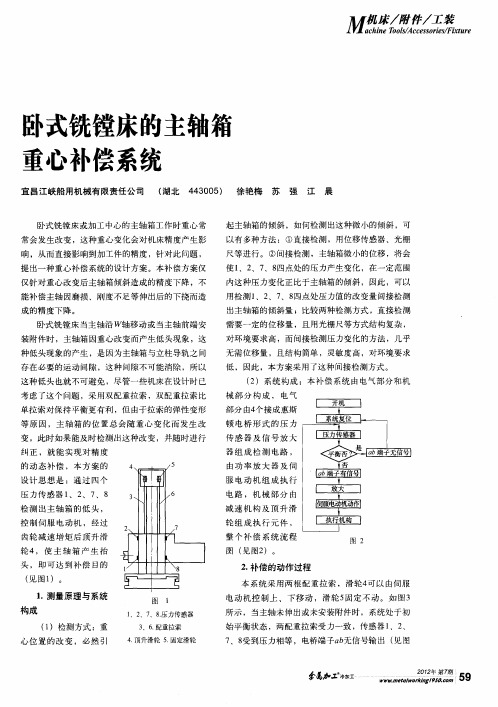

龙门机床加工中心主轴系统改型设计
龙门镗铣床加工中心主轴部分的改型设计 学院机械学院 专业机械设计制造及其自动化 班级 学号 姓名 指导教师
辽宁科技大学2015，04
目录 龙门镗铣床加工中心主轴部分的改型设计 (2) 摘要 (7) 第一章绪论 (9) 1.1 我国机床行业发展趋势 (9) 1.1.1 我国机床发展史 (9) 1.1.2 我国机床行业今年的发展 状况 (10) 1.1.3 我国机床行业未来发展的 趋势 (10) 1.2 本课题的提出 (12) 1.2.1 龙门镗铣床及镗铣加工中 心简介 (12) 1.2.2本课题提出的意义 (13) 1.3 本课题研究的主要任务 (14) 1.4可行性分析 (15) 第二章主轴系统的设计 (17) 2.1 设计参数 (17) 2.2 主轴箱体方案设计 (17) 2.2.1 加工中心主轴型号的选择 (17)
2.2.2 电机型号的选择 (18) 2.2.3 电机主轴轴颈的确定.. 19 2.2.4 电机转速的确定 (19) 2.2.5 加工中心变速箱总体结构 设计 (20) 2.3 主要结构的设计与计算 (21) 2.3.1 带传动的设计 (21) 2.4齿轮传动设计 (24) 2.4.1 轴Ⅰ上的第一组啮合齿轮 (24) 2.4.2 轴Ⅰ上的第二组啮合齿轮 (28) 2.4.3 轴Ⅱ上的第一组啮合齿轮 (33) 2.2.4 轴Ⅱ上的第二组啮合齿轮 (37) 2.4.5 第Ⅲ轴啮合齿轮 (42) 2.5轴的尺寸设计及强度校核 (46) 2.5.1 轴Ⅰ的尺寸设计 (46) 2.5.2 轴Ⅱ的尺寸设计错误!未定 义书签。
第一章、数控机床进给系统概述 数控机床伺服系统的一般结构如图图1-1所示： 图1-1数控机床进给系统伺服 由于各种数控机床所完成的加工任务不同，它们对进给伺服系统的要求也不尽相同，但通常可概括为以下几方面：可逆运行；速度范围宽；具有足够的传动刚度和高的速度稳定性；快速响应并无超调；高精度；低速大转矩。 1.1、伺服系统对伺服电机的要求 （1）从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r /min或更低速时，仍有平稳的速度而无爬行现象。 （2）电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。一般直流伺服电机要求在数分钟内过载4-6倍而不损坏。 （3）为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。电机应具有耐受4000rad/s2以上的角加速度的能力，才能保证电机可在0.2s以内从静止启动到额定转速。 （4）电机应能随频繁启动、制动和反转。 随着微电子技术、计算机技术和伺服控制技术的发展，数控机床的伺服系统已开始采用高速、高精度的全数字伺服系统。使伺服控制技术从模拟方式、混合方式走向全数字方式。由位置、速度和电流构成的三环反馈全部数字化、软件处理数字PID，使用灵活，柔性好。数字伺服系统采用了许多新的控制技术和改进伺服性能的措施，使控制精度和品质大大提高。 数控车床的进给传动系统一般均采用进给伺服系统。这也是数控车床区别于普通车床的一个特殊部分。 1.2、伺服系统的分类 数控车床的伺服系统一般由驱动控制单元、驱动元件、机械传动部件、执行件和检测反馈环节等组成。驱动控制单元和驱动元件组成伺服驱动系统。机械传动部件和执行元件组成机械传动系统。检测元件与反馈电路组成检测系统。
XX大学 毕业设计(论文) 加工中心XY向进给系统结构设计 所在学院 专业 班级 姓名 学号 指导老师 年月日
摘要 磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。磨床可进行荒加工、粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。 磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。磨床的种类很多，按其工作性质可分为：外围磨床、内圆磨床、平面磨床，工具磨床以及一些专用磨床。如螺纹磨床、球面磨床、花键磨床、导轨磨床与无心磨床等。导轨磨床就是一种按照工作性质划分出来的磨床。 本文主要是对导轨磨床进行设计与研究。 关键词：导轨磨床，磨床，磨床设计
Abstract The grinder can process a variety of surfaces, such as inner, outer cylindrical surface and a conical surface, plane, tooth profile of involute spiral surface and various surface, forming surface. The grinder can be hogging machining, rough machining, finish machining and ultra precision machining, can be a variety of high hard, superhard materials processing, can also be grinding tool and cutting process, a very wide range of. The grinder can process a variety of surfaces, such as inner, outer cylindrical surface and a conical surface, plane, tooth profile of involute spiral surface and various surface, forming surface. Grinder of many types, according to the nature of their work can be divided into: external grinder, internal grinder, surface grinder, grinding machine tools and some special grinding machine. Thread grinder, grinding machine, such as spherical spline grinding machine, grinder and centerless grinder. Rail grinding machine is a kind of according to the nature of the work out of the grinder. This paper is mainly about the design and research of guideway grinder. Key Words:Rail grinding machine, grinding machine, grinding machine design
1、数控机床进给系统概述 1.1 伺服进给系统概述 数控机床的伺服进给系统由伺服驱动电路、伺服驱动装置、机械传动机构和执行部件组成。它的作用是接收数控系统发出的进给速度和位移指令信号，由伺服驱动电路作转换和放大后，经伺服驱动装置（直流、交流伺服电动机，功率步进电机，电业脉冲马达等）和机械传动机构，驱动机床的工作台、主轴刀架等执行部件实现工作进给和快速移动。数控机床的伺服进给系统与一般机床的进给系统有本质的差别，他能根据指令信号精确地控制执行部件的运动速度与位置，以及几个执行部件按一定运动规律所合成的运动轨迹。 1.2 伺服进给系统分类 数控私服进给系统按有无位置检测和反馈进行分类，有以下三种： (1)开环伺服系统 (2)半闭环伺服系统 (3)闭环伺服系统 1.3 伺服进给系统的基本要求 (1)精度要求 (2)响应速度 (3)调速范围 (4)低速、大转矩 2、运动设计 2.1传动方案拟定 数控机床按控制方式分为开环、闭环、半闭环，由于采用直流式交流伺服电机的闭环控制方案，结构复杂，技术难度大，调试和维修困难，造价也高。闭环控制可以达到很好的机床精度，能补偿机械传动系统中各种误差，消除间隙、干扰等对加工精度的影响，一般应用于要求高的数控设备中，由于数控车床加工精度不十分高，采用闭环系统的必要性不大。若采用直流或交流伺服电机的半闭环控制，精度较闭环控制的查，但是稳定性好，成本较低，调试维修较容易；但是对于经济型数控机床来说必要性不大。故在本次设计中，采用开环控制步进电机驱动。 确定设计任务后，初步拟定三种传动方案即1电机直接与丝杠相连；2电机通过同步带的传动带动丝杠转动；3电机通过齿轮传动带动丝杠转动。 步进电机具有如下优点 :
数控机创进给系统 数控机床的进给传动系统常用伺服进给系统来工作。 伺服进给系统的作用是根据数控系统传来的指令信息，进行放大以后控制执行部件的运动，不仅控制进给运动的速度，同时还要精确控制刀具相对于工件的移动位置和轨迹。因此，数控机床进给系统，尤其是轮廓控制系统，必须对进给运动的位置和运动的速度两方面同时实现自动控制。 数控机床进给系统的设计要求除了具有较高的定位精度之外，还应具有良好的动态响应特性，系统跟踪指令信号的响应要快，稳定性要好。 一个典型的数控机床闭环控制的进给系统组成：位置比较、放大元件、驱动单元、机械传动装置和检测反馈元件等几部分。 机械传动装置：是指将驱动源旋运动变为工作台直线运动的整个机械传动链，包括减速装置、丝杠螺母副等中间传动机构。 第一节概述 一、数控机床对进给传动系统的要求 1．减少摩擦阻力：在数控机床进给系统中，普遍采用滚珠丝杠螺母副、静压丝杠螺母副，滚动导轨、静压导轨和塑料导轨。 2．减少运动惯量 3．高的传动精度与定位精度设计中，通过在进给传动链中加入减速齿轮，以减小脉冲当量(即伺服系统接收一个指令脉冲驱动工作台移动的距离)，预紧传动滚珠丝杠，消除齿轮、蜗轮等传动件的间隙等办法，可达到提高传动精度和定位精度的目的。 4．宽的进给调速范围：伺服进给系统在承担全部工作负载的条件下，应具有很宽的调速范围，以适应各工件材料、尺寸和刀具等变化的需要，工作进给速度范围可达3～6000mm／min(调速范围1：2000)。 5．响应速度要快：所谓快响应特性是指进给系统对指令输入信号的响应速度及瞬态过程结束的迅速程度，即跟踪指令信号的响应要快；定位速度和轮廓切削进给速度要满足要求；工作台应能在规定的速度范围内灵敏而精确地跟踪指令，进行单步或连续移动，在运行时不出现丢步或多步现象 6．无间隙传动：进给系统的传动间隙一般指反向间隙，即反向死区误差，它存在于整个传动链的各传动副中，直接影响数控机床的加工精度。因此，应尽量消除传动间隙，减小反向死区误差。设计中可采用消除间隙的联轴节及有消除间隙措施的传动副等方法。 7．稳定性好、寿命长：稳定性是伺服进给系统能够正常工作的最基本的条件，特别是在低速进给情况下不产生爬行，并能适应外加负载的变化而不发生共振。所谓进给系统的寿命，主要指其保持数控机床传动精度和定位精度的时间长短，即各传动部件保持其原来制造精度的能力。 8．使用维护方便 二、联轴器 联轴器是用来连接进给机构的两根轴使之一起回转，以传递转矩和运动的一种装置。机器运转时，被连接的两轴不能分离，只有停车后，将联轴器拆开，两轴才能脱开。 联轴器的类型：有液压式、电磁式和机械式；而机械式联轴器是应用最广泛的一种，它借助于机械构件相互间的机械作用力来传递转矩，
数控铣床的进给传动系统 摘要： 在国际贸易中，很多发达国家把数控机床视为具有高技术附加值、高利润主要电机出口产品。世界贸易强国在进行国内机电产品贸易的同时，把高技术的机电产品出口打入国际市场，作为发展出口经济的重要战略措施，数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控铣床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置。 关键词：数控铣床发展趋势智能化柔性化 英文： In international trade,many centuries view digital lathesare as hi-techvalue-adds and profitable exports.Digital lathesare expensive mechanical and electrical products.The powerful trade nations export hi-texh mechanical snd electrical products to the world market whiledoing such business at home ,Which is now an important strategy of develop-ing their export economy Key words digital lathe ; development tendency; intelligence; tenderness 1.引言： 科学技术的发展以及世界先进制造技术的兴起和不断成熟，对数控加工技术提出了更高的要求；超高速切削、超精密加工等技术的应用，对数控机床的数控系统、伺服性能、主轴驱动、机床结构等提出了更高的性能指标；FMS的迅速发展和CIMS的不断成熟，又将对数控机的可靠性、通信功能、人工智能和自适应控制等技术提出更高的要求。随着微电子和计算机技术的发展，数控系统的性能日益完盖，数控技术的应用颔域日益扩大。 数控铣床是在数控加工中心领域中最具代表性的一种典型机床，在数控机床中所占的比率最大，数控加工中心、柔性制造单元等都是数控铣床基础上派生或发展起来的。它具有功能性强、加工范围广、工艺较复杂等点，主要用于各种复习的平面、轮廓、曲面等零件的铣削加工，同时还可以进行钻、扩、镗、攻螺纹等加工，在航空航天、汽车制造、机械加工和模具制造业中应用非常广泛。 2.数控铣床的组成 数控铣床一般由数控系统、机床基础部件、主轴箱、进给伺服系统及辅助装置等几大部分组成。 （1）数控系统 数控系统是机床运动控制的中心，通常数控铣床都配有高性能、高精度、集

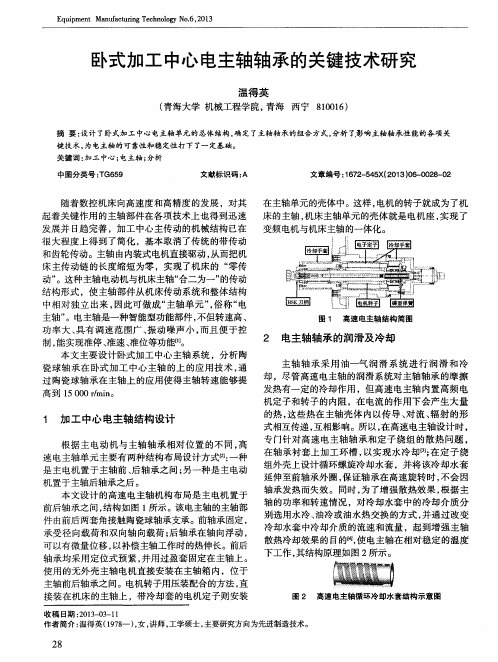

加工中心的主轴部件 1 主轴部件精度 加工中心主轴部件由主轴动力、传动及主轴组件组成，它是加工中心成型运动的重要执行部件之一，因此要求加工中心的主轴部件具有高的运转精度、长久的精度保持性以及长时fdl 运行的精度稳定性。 加工中心通常作为精密机床使用，主轴部件的运转精度决定了机床加工精度的高低．考核机床的运转精度一般有动态检验和静态检验两种方法。静态检验是指在低速或手动转动主轴情况下，检验主轴部件各个定位面及工作表面的跳动量．动态检验则需使用一定的仪器在机床主轴额定转速下．采用非接触的检测方法检验主轴的回转精度。由于加工中心通常具有自动换刀功能，刀具通过专用刀柄由安装在加工中心主轴内部的拉紧机构紧固．因此主轴的回转精度要考虑由于刀柄定位面的加工误差所引起的误差。 加工中心主轴轴承通常使用C级轴承，在二支承主轴部件中多采用4-1、2-2组合使用，即前支承和后支承分别用四个向心推力轴承和一个向心球轴承，或前、后支承都使用两个向心推力轴承组成主轴部件的支承体系．对于轻型高精度加工中心，也有前、后支承各使用一个向心推力轴承组成主轴部件的支承体系，该种结构适宜高精度、高速主轴部件的场合．简单的主轴轴承组合，可以大大降低主轴部件的装配误差和热传导引起的主轴隙丧失，但主轴的承载能力会有较大幅度的下降． 2 主轴部件结构 主轴部件主要由主轴、轴承、传动件、密封件和刀具自动卡紧机构等组成 ⑴主轴 主轴前端有7：24的锥孔．用于装夹BT40刀柄或刀杆．主轴端面有一瑞面键．既可通过它传递刀具的扭矩，又可用于刀具的周向定位．主轴的主要尺寸参数包括：主轴的直径、内孔直径、悬伸长度和支承跨距。评价和考虑主轴主要尺寸参数的依据是主轴的刚度、结构上艺性和主轴组件的工艺适用范围．主轴材料的选择主要根据刚度、载荷特点、耐磨性和热处理变形大小等因素确定。主轴材料常采用的有45 钢、Gcr15 等，需经渗氮和感应加热悴火．
数控机床系统总体设计方案的确定和设计内容 注：下面内容中所指：横向即为X轴方向,纵向即为Y轴方向 最大加工直径为400和500mm的设计方案确定计算内容和公式与320mm的一样，把各自的参数代入即可。 总体方案设计的内容 接到一个数控装置的设计任务以后，必须首先拟订总体方案，绘制系统总体框图，才能决定各种设计参数和结构，然后再分别对机械部分和电气部分进行设计计算。 机床数控系统总体方案的拟订包括以下内容：系统运动方式的确定，伺服系统的的选择，执行机构的结构及传动方式的确定，计算系统的选择等内容。 一般应根据设计任务和要求提出数个总体方案，进行综合分析，比较和论证，最后确定一个可行的总体方案。 2.2 总体方案设计 2.2.1 设计任务 用微机数控技术改造最大加工直径为320毫米普通车床的进给系统 主要技术参数： 最大加工直径（mm）：在床身上：320 在床鞍上：175 最大加工长度（mm）： 750 溜板及刀架重量（N）：纵向：800 横向：400 刀架快移速度（m/min）：纵向：2 横向：1 最大进给速度（m/min）：纵向：0.8 横向：0.4 最小分辨率（mm） : 纵向：0.01 横向：0.005 定位精度（mm） : 0.02 主电机功率（KW）：3 起动加速时间（ms）：25 2.2.2 总体方案确定 （1）系统的运动方式与伺服系统的选择
由于改造后的经济型数控车床应具有定位，直线插补，顺。逆圆，暂停，循环加工，公英制罗纹加工等功能，故应选择连续控制系统。考虑到属于经济型数控机床加工精度要求不高，为了简化结构，降低成本，采用步进电机开环控制系统。 （2）数控系统 根据机床要求，采用8位微机。由于MCS-51系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰性强，具有很高的性能价格比等特点，决定采用MCS-51系列的80C51单片机扩展系统。 控制系统由微机部分，键盘及显示器，I/O接口，步进电机驱动器等组成，系统的加工程序和控制命令通过键盘操作实现，显示器采用液晶显示模块显示加工数据及机床状态等信息。 （3）机械传动方式 为实现机床所要求的分辨率，采用步进电机经齿轮减速再传动丝杠，为保证一定的传动精度和平稳性，尽量减少摩擦力，选用滚珠丝杠螺母副。同时，为提高刚度和消除间隙。采用有预加负荷的结构。齿轮传动也要消除齿侧间隙的结构。 综上所述，系统总体方案框图见下图。
