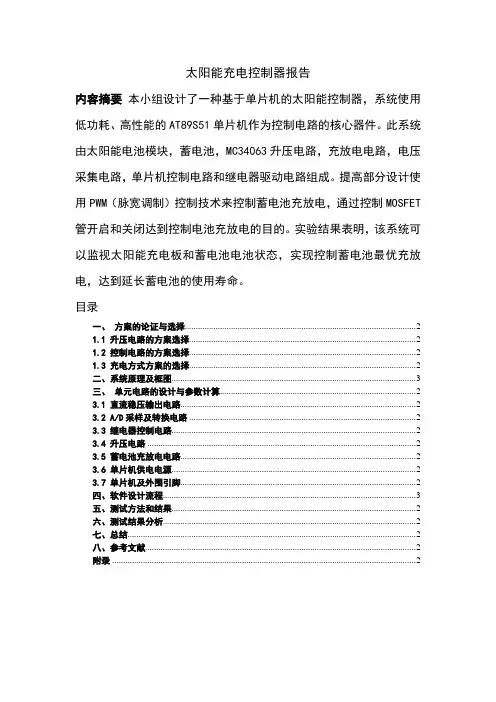

太阳能充电控制器报告
内容摘要本小组设计了一种基于单片机的太阳能控制器，系统使用低功耗、高性能的AT89S51单片机作为控制电路的核心器件。此系统由太阳能电池模块，蓄电池，MC34063升压电路，充放电电路，电压采集电路，单片机控制电路和继电器驱动电路组成。提高部分设计使用PWM（脉宽调制）控制技术来控制蓄电池充放电，通过控制MOSFET 管开启和关闭达到控制电池充放电的目的。实验结果表明，该系统可以监视太阳能充电板和蓄电池电池状态，实现控制蓄电池最优充放电，达到延长蓄电池的使用寿命。
目录
一、方案的论证与选择 (2)
1.1 升压电路的方案选择 (2)
1.2 控制电路的方案选择 (2)
1.3 充电方式方案的选择 (2)
二、系统原理及框图 (3)
三、单元电路的设计与参数计算 (2)
3.1 直流稳压输出电路 (2)
3.2 A/D采样及转换电路 (2)
3.3 继电器控制电路 (2)
3.4 升压电路 (2)
3.5 蓄电池充放电电路 (2)
3.6 单片机供电电源 (2)
3.7 单片机及外围引脚 (2)
四、软件设计流程 (3)
五、测试方法和结果 (2)
六、测试结果分析 (2)
七、总结 (2)
八、参考文献 (2)
附录 (2)
关键词 AT89S51;控制器；继电器；MC34063;PWM
