联合循环燃气轮机发电厂简介(最新版)

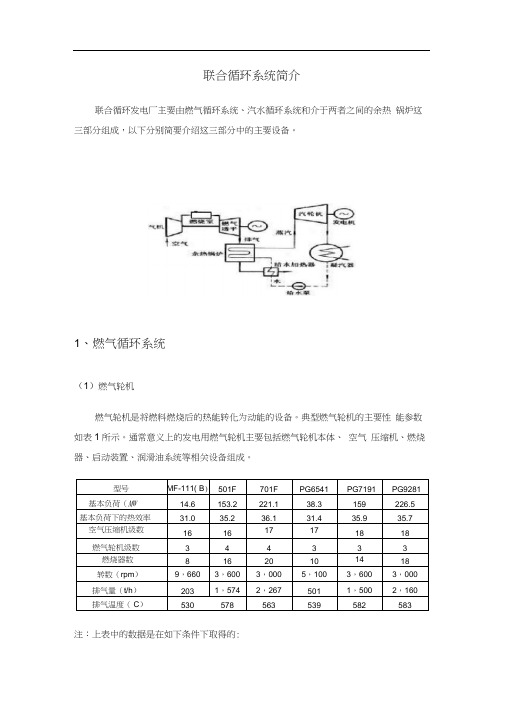

联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GE公司的MS9001E燃气轮机,其热效率为33.79%，余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。
1．燃气轮机
1.1简介
燃气轮机是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。主要结构有三
部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；
3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。
燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机，轻型燃气轮机为航空发动机的转型，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。重型燃气轮机为工业型燃机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。
埕岛电厂采用的MS9001E燃气轮发电机组是50Hz，3000转/分，直接传动的发电机。该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为33.79%，排气温度539℃，排气量1476×103公斤/小时，压比为12.3，燃气
初温为1124℃，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKⅤ控制和保护系统.
MS9001E型机组为户外快装机组，因此不需要专用的厂房建筑，而是用多块吸声板构成的长方形箱体，机组即放置在其内，箱体既起隔声作用，又能代替厂房使机组在各种气候条件下都能正常工作，每台机组连同发电机及控制室等均分别放置在长方体状的箱体内，在其周围还有空气进气系统，燃料供应单元和机组的冲洗装置等附属设备，组成整套燃气轮机动力装置。1.2辅机部分
1.2.1润滑油系统
1.2.1.1概述本系统在机组起动、正常运行及停机过程中，向燃气轮机和发电机的轴承、透平的辅助齿轮箱提供数量充足，温度和压力适当的、清洁的润滑油，从而防止轴承烧毁，轴承的过热造成弯曲而引起震动，润滑油也供给起动变扭器作为液压流体及润滑用。除此之外，一部分润滑油分离出来，经过过滤后用作液压控制油，或用作液压控制装置的液压流体。
1.2.1.2组成
主要有主润滑油泵,辅助润滑油泵,事故油泵.,油雾抽取装置
1.2.2起动系统
1.2.2.1概述
燃气轮机在正常运行时，透平功率的三分之二用来拖动压气机，其余三分之一功率为输出功率。显然，在燃机起动过程中，必须由外部动力来拖动机组的转子，起动之后再把外部动力设备脱开。同时，由于机组转子在静止状况下，惯性和摩擦力很大，为减小外部动力设备的功率，要借助盘车机构的搬动来实现对静止转子的起动。我们把起动燃机用的外部动力设备及其附件系统称为起动系统。起动系统的第二个功能是作为停机后的冷机盘车设备。避免转子因受热和冷却不均匀而产生弯曲变形。
1.2.2.2组成
主要有盘车电机,起动电机,注油泵
1.2.3液压油系统
1.2.3.1概述
液压油系统用于向机组的液压执行机构提供液压油。主液压泵
