【关键字】生产
轮胎生产流程与解决方案
篇一：轮胎生产过程工序
轮胎生产过程工序
轮胎的生产过程是很精密严格的，只有严格按照生产流程，才能生产出好的轮胎：轮胎生产
第一步：炼胶
按橡胶的用途，天然胶中添加各种各样的化学药品的混合作业。在橡胶上附与可塑性，经过塑炼工程制作橡胶片。
第二步：压延
帘布的两面均匀包上一定厚度的橡胶板做成掐尖帘布。掐尖帘布是轮胎胎体帘布层及带束层的材料来使用，维持轮胎的尺寸及支撑荷重的作用。
第三步：裁断
压延工程中已掐尖的掐尖帘布按SPEC定的一定的宽和角度来切断，切断的帘布接合后，包上轮胎的内面胶的作业。
第四步：成型
轮胎上使用的所有构成材料顺次地贴上成型机上，做成圆桶形的生轮胎的工程，可以决定轮胎品质决定的工程。
在轿车上使用的子午线轮胎的时候一次性地粘上胎体帘布层，胎圈，粘上胎侧后，移到2次成型机上粘上钢丝带束层和胎面胶完成生轮胎。
第五(转载于: 小龙文档网:轮胎生产流程与解决方案)步：硫化
柔软的橡胶形成的生轮胎放在一定的模具内，从内部和外部中加热和压力。硫黄和其它化学药品跟橡胶反应的作业。胎面胶上附与独特的设计和橡胶的弹性。通常2个的轮胎同时硫化。
最后一步：完制品检验
经过这些严密的生产过程，一个崭新的轮胎就诞生了。但是还要经过一些后期处理才能真正用于车辆！
胚胎检验：
篇二：轮胎生产工艺知识
轮胎生产工艺知识
轮胎基本知识生产工艺知识
1.什么是全钢子午胎：
答：胎体帘线与胎冠中心呈90 °角或接近90 °角排列并以带束层箍紧胎体的充气轮,其胎体、带束层和子口包布全部采用钢丝帘线的子午线轮胎叫全钢丝子午线轮胎
2.轮胎的基本功能（作用）：
负荷性能
牵引性和制动性
操纵性和稳定性
乘坐舒适性.
3.全钢载重子午线轮胎用基本原材料有哪些：
1.橡胶（天然橡胶、合成橡胶）
2.配合剂
3.胎圈钢丝
4.钢丝帘线
4.轮胎组成各部件的名称及功能：
胎面：与地面接触，驱动、制动等作用
胎肩：支撑胎面，防止胎面滑移
胎侧：保护胎体，耐屈挠等作用。
胎圈：使轮胎牢固地固定在轮辋上
带束层：承受载荷、固定胎体及增高胎面的刚性
胎体：承受轮胎部分应力，稳定尺寸的作用
有内胎内衬层：减少内胎受到轮胎胎体帘线的摩擦。
无内胎内衬层：主要是代替内胎，稳压作用。
5.轮胎的制造工序：
1.炼胶工序（将天然胶、化合剂、硫磺等进行混合的工序）
2.半成品加工工序（胎面、胎侧、胎圈、钢丝帘布等半成品加工工序）
3.成型、硫化、检查工序
6.简述子午线轮胎的优越性：
答：1、耐磨性好；2滚动阻力小；3牵引力和刹车性能好；4转弯能力大；5噪音小；6舒适性好；7生热小8高速性能好；9耐机械损伤性好。
7.有内胎轮胎的构造特点
答：有内胎轮胎的内胎是独立的，起到了轮胎的“胎胆”作用，所以，外胎和轮圈的结合并不十分紧密，一旦内胎被尖硬物刺破，空气就会从胎口和圈口的结合部位突然流失，使整个轮胎报废。
8.无内胎轮胎的构造特点
答：无内胎轮胎的内侧表面附有一层高密封性的密封胶膜，当钉子等物一刺入，空气在从洞口外泄时，胎内膜立刻随着空气的外流而收缩堵住洞口。胶膜与轮胎一体，其间没有漏气的空隙。轮胎口和轮圈的严密咬合，也不会漏气。驾驶员可有充裕的时间进行处理。橡胶-技术网
9.轮胎的外径：是在相应的轮辋上安装轮胎并按规定气压充气后，在没有承重时轮胎的直径；
10.轮胎的总宽：指包括轮胎的侧面文字及花纹的轮胎的最大宽度；
11.轮胎断面宽：从轮胎总宽中去掉文字或花纹厚度的宽度；
12.轮辋直径：是适合轮胎的车轮的轮辋直径；
13.轮胎按用途分类：汽车类、工程机械类、工业类、农用类等
14.轮胎按帘线种类分：全钢载重子午线轮胎、半钢子午线轮胎、斜交轮胎；
15.轮胎规格表示方法：中数字、字母各代表什么含义？
答：轮胎名义断面宽
R------子午线结构代号
20------轮辋名义直径
16------层级
16.什么是负荷指数：用指数来表示的负荷能力。
17.什么是负荷能力：轮胎所能承受重量的能力。
18.什么是车速范围：使用轮胎时所能达到的最高速度。
19.胎面花纹的作用：
1.排水作用；
2.操纵性能和稳定性能；
3.制动力、驱动力、牵引力；
4.散热性能；
20.轮胎花纹分类：纵沟、横沟、混合、块状；
21.轮胎为什么要有气压：适当的气压才有最适当的形状，各种性能才能按设计要求发挥。
22.目前世界最著名轮胎品牌前三位是：法国米其林、日本普利斯通、美国的固特异；
23.子午线轮胎制造工艺特点
答：1.各种胶料混炼质量始终是均匀的。
2.各种部件尺寸和重量始终符合技术规定的标准。
3.骨架材料与胶料覆合始终达到帘线密度均匀，且帘线两面胶料厚度均一。
4.各种半成品在成型覆贴组合定位始终是准确的且均匀对称。
5.各种半成品始终做到在技术规定的存放时间内使用。
6.各种半成品始终做到无污染、无变形拉伸。
7.胎胚硫化始终做到装模定位准，且严格执行硫化三要素。
8.成品的包装储运始终满足子午线轮胎的要求。
24.什么是裁断
答：将钢丝胶帘布在专用的裁断设备上裁成一定宽度和角度的钢丝胶帘布，对接接头并贴胶片和包边，卷取在法兰卷轴上供成型工序使用的加工工艺过程,称为钢丝胶帘布裁断工序。钢丝胶帘布裁断工序又分小角度(15°)带束层裁断工序、非在线（又称一破二）裁断和胎体帘布直裁(90°)工序。
25.什么是成型
答：所谓成型，就是将符合技术设计尺寸标准的胎侧、内衬层、钢丝子口包布、胎体帘布、垫胶、胎圈、带束层和胎面等,按照组合顺序及定位要求精确对称地紧密组合成一体的待硫化胎胚的加工工艺过程。
26.什么是硫化
答：硫化是一个化学反映的过程，即在温度、压力和时间这三个要素的条件下，橡胶通过交联剂或交联引发剂使大分子产生交联的过程，该过程使橡胶从塑性状态变成弹性状态。橡胶.技术网
27.胶料为什么要停放？
答：胶料在停放过程中，一是高分子链可以得到舒展，胶料内部的应力可以得到释放；二是胶料中的各种配合剂在停放中可以从微观上得到再次分散。
28.影响胶料质量的因素有哪些？
答：1)配料及称量准确性；2)加料顺序；3)密炼时间；4)排胶温度；5)开炼机倒胶次数。
29.普通硫磺和不溶性硫黄有哪些区别？
答：不溶性硫黄是由普通硫磺加热至沸腾再用特定方法讯速急冷却制得的一种聚合硫（分子链上的硫原子数高达108以上）不溶于二硫化碳，故为不溶性硫黄。其特点；在胶料中以分散状态存在，不喷霜胶料粘性好且减少胶料存放过程的焦烧倾向。当温度高于105℃时或存放时间较长又会转化成普通硫磺。
30.炭黑在胶料中起什么作用？
答：炭黑在胶料中起填充和补强的作用，使用炭黑可以降低成本节约生胶，并能提高胶料的物理机械性能。
31.胶料混炼的目的是什么？
答：混炼就是按胶料配方规定的配合剂的比列，将生胶和各种配合剂通过密炼机（或其他设备）混合在一起，并使各种配合剂均匀地分散在生胶之中。获得物理机械性能指标均匀一致符合配方规定的胶料性能指标。
32.请说出各种原材料中为什么不得有杂物？
答：因为原材料中的杂物与橡胶具有完全不同的性质。在混炼和硫化过程中，这些杂物与橡胶完全不相容，硫化后橡胶与杂物分层，产生界点或界面。这样轮胎在行驶过程中，该界面便为受力的薄弱点，成为轮胎早期损坏的破坏点之一，杂物的大小、形状和性质决定了轮胎早期损坏的速度和程度。所以，原材料或胶料中不能含有杂物。橡胶技术.网
33.哪些原材料易吸潮？
答:炭黑；ZnO(氧化锌)；白炭黑；MgO（氧化镁）；
34.母炼胶最短停放时间是多长？
答：8小时。
35.母炼胶快检有哪些项目？
答：密度和门尼粘度。
36.终炼胶快检有哪些项目？
答：密度、硬度、门尼粘度、门尼焦烧、硫变仪、钢丝抽出。
37.自硫胶有哪些特征？
答：自硫胶扯断力较高，有较高的回弹性和较低的可塑性，硬度也高于未硫化胶。
38.轮胎有那些主要部件组成？
答：1、胎面
2、3＃带束层
3、2＃带束层
4、1＃带束层
5、零度带
6、肩垫胶
7、胎侧
8、胎体帘布
9、内衬层
10、子口护胶（耐磨胶）
11、填充胶
12、上三角胶
13、下三角胶
14、钢丝圈
39.为什么压出过程中会产生焦烧？
答：胶料在压出过程中产生焦烧的主要原因是：胶料配方不当，焦烧时间太短，机头内积胶或压出死角引起，，流失胶孔太少，机头温度过高，螺杆冷却不足，喂料中断形成空车待料等都是产生焦烧的主要原因。针对上述产生的原因采取调整配方，改进口型锥角，定期清除积胶，加开流胶口，加强螺杆冷却，防止供料脱节等措施即可有效的防止胶料焦烧。
40.为什么压延后的钢丝帘布表面有时会产生喷霜？
答：压延后的钢丝帘布表面产生喷霜的主要原因是：
1）混炼时间过长，混炼时辊温过高，使硫磺在橡胶中溶解的多，当胶帘布冷却时，硫磺及个别配合剂结晶析出在外。
2）热炼时热炼机辊温过高，超过规定指标。使硫磺在胶料溶解过多，一但冷却下来结晶析出形成喷霜。
3）压延时辊温过高，也易产生上述现象。
41.各贴合部件接头点位置为什么要均匀错开？
答：因各贴合部件的接头点位置如重叠，会造成接头点部位厚度增加，帘线增密、重量增大等，因而轮胎在使用中该部位所受应力大，生热高，帘线易疲劳，易产生早期脱层，影响轮胎使用寿命。因此，要避免各贴合部件接头点的重叠，使每一个接头点均匀分散，以免因局部接头过多而导致轮胎的局部强度和均匀性能差。
42.各半成品部件为什么都要以中心线为中心对正，否则会对产品产生什么样的影响？
答：轮胎的断面形状是一对称形状，若由于成型半成品的偏歪，在内压与外力的作用下易造成轮胎各部位受力不均而影响轮胎的使用寿命。因此，各半成品部件要以中心线为中心对正。
43.气泡对于轮胎来说是致命的，为什么？
答：在操作中因压不实或因水份所形成的气泡，如果在加工过程未被排除，在使用过程中，这些气泡会随着温度的升高而膨胀，轻者造成胎体脱层，重者造成胎体爆破，导致车毁人亡。
44.胎体中为什么不能有杂质？
答：因为杂物与橡胶具有完全不同的性质，在硫化过程中，这些杂物与橡胶完全不相容，硫化后橡胶与杂物分层，产生界点或界面。这样轮胎在行驶过程中，该界面便为受力的薄弱点，成为轮胎早期损坏的破坏点之一，杂物的大小、形状和性质决定了轮胎早期损坏的
速度和程度。所以，胎体中不能含有杂物。-橡胶技术网
45.表面生锈、有水渍或油污的钢丝为什么不能用于生产？
答：因为钢丝的表面生锈、有水渍或油污，就如同钢丝表面附着了一层隔离剂，因而造成胶料不能很好地附着在钢丝上，粘合力下降。所以，表面生锈、有水渍或油污的钢丝不能用于生产。
46.何谓硫化三要素? 请叙述它们之间的关系
答：硫化三要素为：温度、压力、时间
它们之间的关系：
A.温度时硫化反应的先决条件，根据阿累尼乌斯方程式温度每升高或降低10度，硫化速度增加或降低一倍。在确定的硫化条件下温度发生变化会导之过硫或欠硫。
B.压力可促使胶料在模型中流动充满模型试制品呈现出设计的轮廓使胶料及胶料与各部件骨架材料结合成密实的整体。在确定的硫化条件下，压力发生波动（下降），会导致胶料与骨架材料间附着力下降，耐磨性能下降，在硫化前期还会造成其他外观质量问题。
C.硫化时间是硫化反应的重要条件，时间长短会造成过硫或欠硫。
47.硫化模型为什么要预热?
模型预热温度不到151±2℃，硫化时会影响硫化程度，并造成明疤、重皮、胶边或胶棱等质
篇三：轮胎是怎样炼成的？揭秘轮胎制造过程
用轮胎技术专家的话来说，轮胎的制造过程，就像做馒头一样，先把各种配料都准备好。厂家将采购回来的各种原材料进行调配，主要成分包括橡胶、炭黑、各种化工料(促进剂和防老剂)和助剂(为了提高粘性、让轮胎不至于硬邦邦的)等。针对不同性能要求的轮胎产品，各种配料的比重都各有不同。
再将混合半成品进行处理：其中，压延就是将胶片进行挤压，使钢丝、帘布进行预黏合，这个步骤类似于制造衣服时，对各个部分进行缝线，压粗就是将原来不规则的胎面用口形挤出，进行成形组合。
这个步骤完工后，产品看上去已经像是一条“光头轮胎”模样了。之后再对这条完全没有花纹的“光头胎”进行优化加工，用压力、温度做出它的花纹。最后通过硫化工序，进行成品检验。
上周，南都记者专程来到本地一家大型轮胎企业，目击了轮胎的整个工作流程。对于生产质量控制严格的厂家来说，每条轮胎制作的细小环节，都会受到严密监控。与此同时，现场的技术专家说，在整个生产流程中，如果任何一个部分的管理出现纰漏，都有可能导致“质量门”事件上演。
在整个轮胎制造过程中，大致分成六步。
step1密炼
密炼是把碳黑、天然/合成橡胶、油、添加剂、促进剂等原材料混合到一起，在密炼机里进行加工，生产出“胶料”的过程。
尝试：所有的原材料在进入密炼机以前，必须进行尝试，被放行以后方可使用。轮胎里每一种胶部件所使用的胶料都是特定性能的，胶料成分取决于轮胎使用性能的要求。同
时，胶料成分的变化还取决于配套厂家以及市场的需求，这些需求主要来自于牵引力、驾驶性能、路面情况以及轮胎自身的要求。
尝试：所有的胶料在进入下一工序—胶部件准备工序之前，都要进行尝试，被放行以后方可进入下一工序。
step2胶部件准备
胶部件准备工序包括六个主要步骤，在这个工序里，将准备好组成轮胎的所有半成品胶部件，其中有的胶部件是经过初步组装的。这六个步骤按先后顺序进行：挤出；压延；胎圈成型；帘布裁断；贴三角胶条；带束层成型。
此后，所有的胶部件都将被运送到“轮胎成型”工序，备轮胎成型使用。
step3轮胎成型
这道工序是把所有的半成品在成型机上组装成生胎，这里的生胎看上去就像光头胎的模样，是指没经过硫化的轮胎产品，生胎经过检查后，运送到硫化工序。(尝试) step4硫化
生胎被装到硫化机上，在模具里经过适当的时间以及适宜的条件，从而硫化成成品轮胎。硫化完的轮胎即具备了成品轮胎的外观———图案/字体以及胎面花纹，然后，轮胎被送到最终检验区域。
step5最终检验
在这个区域里，轮胎首先要经过目视外观检查，然后是均匀性检测，均匀性检测是通过“均匀性实验机”来完成。均匀性实验机主要测量径向力、侧向力、锥力以及波动情况。均匀性检测完之后，还要做动平衡尝试，动平衡尝试也是在一种“动平衡实验机”上完成。最后轮胎要“照X-光”检测，然后运送到成品库，准备发货。(尝试)
step6轮胎尝试
技术专家指出，对于轮胎的尝试，是一种破坏性能抽检，各大轮胎厂家对在轮胎出厂前所进行的破坏性试验，检测标准均大同小异，基本上会包含以下几个方面：
一、压穿强度：指按规定试验条件，用一定直径的端部呈半球状的钢圆棒，测定压穿胎冠中心线部位所需能量的试验，这是各家轮胎企业检验轮胎安全性的一项重要试验。
二、脱圈强度：这主要是为防止轮胎在高速过弯时，发生轮胎与轮毂脱离的意外。
三、高速性能：如部分产品进行时速超过300公里以上的室内模拟尝试。
四、耐久性能：主要尝试轮胎的使用极限。
国际上通常抽查成品进行破坏性检验的比率是XX0比1，现场的华南轮胎技术专家则表示，目前国内正规严谨的厂家，抽查的比率会达到3000到5000比1。
当轮胎被正式投入生产之后，企业仍将继续做轮胎尝试来监控轮胎的质量，这些尝试与放行新胎时所做的尝试是相同的。
-行业现状
壁垒森严的轮胎业豪门
洋品牌横行，本土轮胎惨被边缘化
一位经验丰富的轮胎从业者告诉南都记者，早在上世纪80年代国家还有化工部编制时，轮胎行业反而有一套多达100多条细则的轮胎工艺标准，对返炼胶有严格的生产要求。但随
着化工部的消失，行业对轮胎在制作流程工艺方面的控制渐弱，受到业内人士的质疑，目前，在整个生产流程中，轮胎的质量控制主要还依靠企业自律。
说起轮胎业的各大品牌，很多人都会对米其林、普利司通、固特异等洋品牌印象较深，其实，在轮胎业的诸多品牌中，由于产品的技术含量和企业实力各有不同，轮胎品牌已经各自形成了不同的用户群，定位各异。
如米其林、倍耐力、马牌，由于配套车厂以豪华轿车、超级跑车为主，这方面的轮胎产品价格较高，基本上都以舒适、安全的形象深入民心，米其林近年也针对经济型车市场，在省油、耐久性方面推出越来越多的产品系列。
固特异、普利司通等品牌则实施上下“通吃”策略，除了为各大车企的中高级车配套，在经济型车方面，也掌握着稳定的订单。
由于日系车厂普遍对本土品牌轮胎配套厂家“情有独钟”，所以，排名前十位的国际轮胎制造商中，优科豪马、邓禄普、东洋几个日系品牌，除了和整车厂形成密切的“原配”关系外，也凭借赛车、改装界的突出表现，树立了行业地位。
相比之下，国内的众多品牌轮胎企业，数量庞大，但具备综合实力的数量不多，大多主攻海外替换胎市场以及国内配套商用车市场。多数企业将南美、中东、非洲、东欧以及东南亚国家经济型车、商用车替换胎市场作为主攻目标，或者替部分跨国企业代工生产。
以轮胎生产大省山东为例，目前，该省大大小小轮胎企业在500—600家之间，但去年国家轮胎质量检测对各家企业产品抽查，合格率只有67%。用一些业内专家的话来说，国内轮胎企业虽然多，但实力雄厚，掌握先进生产技术的太少，导致产品仅仅以价格取胜，多年来，使广大国内的消费者对本土品牌轮胎失去信心，也为洋品牌的垄断创造了条件。
此文档是由网络收集并进行重新排版整理.word可编辑版本！
轮胎生产工艺流程 轮胎是汽车的重要部件之一，是车辆与地面之间的唯一接触面。因此，轮胎的制造工艺非常重要，直接影响到车辆的行驶安全和性能。 轮胎的生产工艺大致分为以下几个步骤： 1. 橡胶配方调制：轮胎的主体材料是橡胶，其中包含天然橡胶、合成橡胶、填充剂、硫化剂等。根据不同的用途和车辆类型，调制出适合的橡胶配方。 2. 橡胶混炼：将橡胶料和其他原材料通过混炼机械进行混合，使各种原材料充分分散和粘合。 3. 基布制备：基布是轮胎的重要组成部分，通过将尼龙、聚酯等纤维与橡胶进行粘合，形成轮胎骨架结构。 4. 胎体成型：将经过混炼的橡胶加热并压入模具中，在高温高压下形成具有特定轮廓的胎体。 5. 胎面花纹雕刻：根据不同的使用需求和路面状况，使用专用的雕刻机器在轮胎胎面上雕刻出具有特定纹路的花纹。 6. 胎体硫化：将胎体放入硫化机中，在高温下进行硫化处理。硫化过程中，橡胶中的硫化剂会引发化学反应，使橡胶分子交联，增加轮胎的强度和耐磨性。
7. 胎体检验：对硫化后的轮胎进行外观检查和功能性测试，确保轮胎符合质量要求。 8. 胎侧编码：在轮胎的侧面编码，编码中包含轮胎的生产日期、尺寸、质量等信息，以供用户查阅。 9. 质量检验：对成品轮胎进行整体检查，包括外观、尺寸、平衡等方面的测试。 10. 包装和运输：将合格的轮胎进行包装，并进行出厂前的最 后一次检查，然后装运到销售商或汽车制造商处，进入市场。 轮胎的生产工艺需要严格控制各个环节，确保每一道工序的质量和效率。现代轮胎生产线往往采用自动化控制系统，利用先进的机器和设备，提高生产效率和产品质量。 总的来说，轮胎的生产工艺是一个复杂而精细的过程。只有通过严格的生产流程控制和质量监控，才能生产出高质量的轮胎，保障车辆的行驶安全和性能。
轮胎生产流程与解决方案 篇一：轮胎生产过程工序 轮胎生产过程工序 轮胎的生产过程是很精密严格的，只有严格按照生产流程，才能生产出好的轮胎： 轮胎生产 第一步：炼胶 按橡胶的用途，天然胶中添加各种各样的化学药品的混合作业。在橡胶上附与可塑性，经过塑炼工程制作橡胶片。 第二步：压延 帘布的两面均匀包上一定厚度的橡胶板做成掐尖帘布。掐尖帘布是轮胎胎体帘布层及带束层的材料来使用，维持轮胎的尺寸及支撑荷重的作用。 第三步：裁断 压延工程中已掐尖的掐尖帘布按SPEC定的一定的宽和角度来切断，切断的帘布接合后，包上轮胎的内面胶的作业。 第四步：成型 轮胎上使用的所有构成材料顺次地贴上成型机上，做成圆桶形的生轮胎的工程，可以决定轮胎品质决定的工程。 在轿车上使用的子午线轮胎的时候一次性地粘上胎体帘布层，胎圈，粘上胎侧后，移到2次成型机上粘上钢丝带
束层和胎面胶完成生轮胎。 第五(转载于: 小龙文档网:轮胎生产流程与解决方案)步：硫化 柔软的橡胶形成的生轮胎放在一定的模具内，从内部和外部中加热和压力。硫黄和其它化学药品跟橡胶反应的作业。胎面胶上附与独特的设计和橡胶的弹性。通常2个的轮胎同时硫化。 最后一步：完制品检验 经过这些严密的生产过程，一个崭新的轮胎就诞生了。但是还要经过一些后期处理才能真正用于车辆！ 胚胎检验： 篇二：轮胎生产工艺知识 轮胎生产工艺知识 轮胎基本知识生产工艺知识 1.什么是全钢子午胎： 答：胎体帘线与胎冠中心呈90 °角或接近90 °角排列并以带束层箍紧胎体的充气轮,其胎体、带束层和子口包布全部采用钢丝帘线的子午线轮胎叫全钢丝子午线轮胎 2.轮胎的基本功能（作用）： 负荷性能 牵引性和制动性 操纵性和稳定性
轮胎生产工艺及流程 一、橡胶混炼 轮胎生产的第一步是橡胶混炼。首先，将天然橡胶和合成橡胶作为原料，加入到橡胶混炼机中。混炼机会对橡胶进行机械剪切和高温加热，使橡胶软化并与添加剂充分混合。添加剂包括硫化剂、促进剂、抗老化剂等，这些添加剂可以提高橡胶的性能和耐用度。 二、轮胎成型 混炼后的橡胶被送到轮胎成型机中进行成型。轮胎成型机通过将橡胶放入模具中，并施加高压和高温，使橡胶在模具内形成轮胎的轮廓。同时，模具中还会加入一些纤维材料，如尼龙帘布和钢丝，以增加轮胎的强度和稳定性。 三、轮胎硫化 成型后的轮胎进入硫化室进行硫化处理。硫化室中温度和压力会根据轮胎的尺寸和设计要求进行调节。硫化的过程中，轮胎内部的空气被加热膨胀，同时橡胶与添加剂中的硫化剂发生反应，使橡胶固化并形成强大的网络结构。这个过程可以提高轮胎的强度、弹性和耐磨性。 四、轮胎修整 硫化后的轮胎会进入修整线进行修整。修整过程包括修剪轮胎边缘、清除多余的橡胶和不良部分，以及在轮胎表面涂覆胶层等。修整后
的轮胎表面更加平整光滑，外观更加美观。 五、轮胎质检 修整后的轮胎会经过严格的质检程序。质检人员会对轮胎进行外观检查、尺寸检测以及性能测试。外观检查包括检查轮胎表面是否有明显的瑕疵或缺陷，尺寸检测则是确保轮胎的尺寸符合设计要求。性能测试包括耐磨性测试、抗滑性测试、抗爆破性测试等，以确保轮胎的质量和性能达到标准。 六、包装和出厂 质检合格的轮胎会被包装起来，准备出厂。包装通常使用塑料薄膜，以保护轮胎免受污染和损坏。然后，轮胎会被装载到货车或集装箱中，准备运往销售渠道或客户。 轮胎的生产工艺及流程包括橡胶混炼、轮胎成型、轮胎硫化、轮胎修整、轮胎质检以及包装和出厂等环节。每个环节都至关重要，只有每个步骤都严格把控，才能生产出质量可靠的轮胎产品。轮胎作为汽车的重要组成部分，对行驶安全和舒适性具有重要影响，因此轮胎生产过程中的每一个细节都需要被精心处理和管理。
轮胎生产工艺流程 轮胎是汽车、摩托车和其他车辆所使用的重要部件之一，它直接接触地面，对车辆的操控性、稳定性和舒适性起着至关重要的作用。轮胎的生产工艺流程非常复杂，包含多个环节和步骤。下面将对轮胎的生产工艺流程进行详细介绍。 1.胶料制备 轮胎的主要材料是橡胶。首先，需要制备橡胶混炼料。将橡胶原料和各种添加剂按照一定的配方混合在一起，通过混炼机械进行混炼，使橡胶获得良好的塑性和可加工性。 2.编织带制作 轮胎的胎体中需要增强带，用于提高轮胎的结构强度和抗应力能力。编织带通常由聚酯或尼龙等材料制成，通过编织机器进行编织。 3.缓冲层制作 为提高轮胎对地面的承载能力和减轻震动，轮胎中还需要缓冲层。缓冲层由橡胶和添加剂制成，通过橡胶压延机进行制作。 4.胎体制作 胎体是轮胎的支撑部分，由上述编织带和缓冲层组成。编织带和缓冲层在胶料中进行叠放，通过胶囊机进行加压，使其固化成型。 5.胎面和胎侧制作
胎面和胎侧是轮胎的外层，负责与地面接触和提供额外的保护。它们由多层橡胶和纤维材料组成，通过胎面部分和胎侧部分的制作工艺进行制作。 6.胎圈组装 胎圈是连接轮胎和车轮的部分，它由金属材料制成。将胎圈与胎体组装在一起，通过机械设备将胎圈固定在胎体上。 7.胎纹制作 胎纹是轮胎表面的花纹，其作用是提高轮胎的附着力和排水性能。胎纹由专门的胎纹机制作，通过胎纹模具将花纹压制到轮胎表面。 8.钢帘线加工 轮胎中的钢帘线主要用于加强轮胎的抗张能力。钢帘线是经过特殊处理的钢丝，通过机械设备进行加工和成形。 9.胎垫制作 胎垫是轮胎内部的一层橡胶垫，用于防止气体泄漏。胎垫由橡胶原料制成，通过模具压制和硫化固化。 10.胶带涂布和硫化 在胎体和胎面胎侧的制作过程中，需要将各种胶带涂布在轮胎的不同部位。涂布后的轮胎经过硫化设备进行硫化，使胶料固化并获得最终的物理和化学性能。 11.质检和包装
轮胎生产工艺流程 轮胎是交通运输的重要组成部分，它能承受车辆荷载，提供弹性支撑，降低震动和噪声，保障行车安全。轮胎生产工艺流程是一个复杂的系统工程，包含多个环节，需要高度的自动化和精细化操作。本文将详细介绍轮胎生产工艺的流程及其各个环节的特点和技术要点。 一、预处理 1.原材料筛选：轮胎生产的原材料主要包括橡胶、纤维品、钢丝等。在生产之前，要对这些原材料进行筛选和质量检测，确保其符合生产要求。 2.原材料预处理：橡胶等原材料需要进行预处理，包括挤出、混炼、过滤等步骤。预处理可以使原材料更易于使用和加工，提高生产效率和产品质量。 二、缓冲层生产 缓冲层位于轮胎内部，主要起到减震和支撑的作用。它由多层材料叠加而成，包括橡胶、尼龙布、合成纤维等。缓冲层的生产流程如下： 1.面板生产：面板是缓冲层的基础材料，是由橡胶和合成纤维叠压而成的板材。生产面板时，要把橡胶混合均勻，然后通过挤压设备将其压制成板材形状。 2.加工：面板加工包括冷延、割裁、涂胶等步骤。冷延是将面板按照一定厚度和规格拉伸，使其变薄而且均匀。割裁是将冷延后的面板按照要求的大小和形状切割成片。涂胶是将面板表面涂上胶水，以便后续的拼接和粘合。
3.拼接：拼接是将多个面板拼接起来，形成一个完整的 缓冲层。拼接是靠人工完成的，根据轮胎的具体规格进行定制。 三、骨架层生产 骨架层是轮胎的重要组成部分，它主要由钢丝、尼龙布 等材料组成，能够承受车辆的荷载，提供弹性支撑。骨架层的生产流程如下： 1.编织：编织是将尼龙布和钢丝按照一定规格和方式编 织而成。钢丝经过拉伸和折弯后，变成一种蜘蛛网状的结构，形成稳定的骨架框架。尼龙布则被覆盖在钢丝上面，用于缓解重量和摩擦力。 2.定位：定位是将编织好的骨架放在预定的位置上，并 进行调整和定位。这个过程需要精度高、操作严谨，以确保轮胎的整体结构紧密和稳定。 四、胎面层生产 胎面层是轮胎的外部覆盖层，它由橡胶、合成纤维等制成，承载着车辆行驶的阻力和摩擦力。胎面层的生产流程如下： 1.模具选择：根据轮胎的规格和要求，选择合适的模具 形状和大小。模具的制作要求高，需要确保其准确度和表面光滑度。 2.橡胶压制：将橡胶和其他添加剂混合均勻，通过挤出 机进行压制和加工。橡胶的压制过程需要控制好温度和压力，以确保其质量和弹性。 3.模具注入：将压制好的橡胶放入模具中，注入热胶水 和其他添加剂。注入过程需要注意温度和压力的均衡，以确保产生完美的胎面层。 五、组装和测试 轮胎生产完成后，需要进行组装和测试，以确保质量和
轮胎生产流程生产工艺 轮胎是车辆的重要组成部分，其质量和性能直接关系到车辆的操控性、安全性和舒适性。轮胎的生产流程主要包括原材料准备、胶料混炼、制胶、成型和后续工艺处理等几个关键环节。下面将对轮胎的生产工艺进行详细 介绍。 首先是原材料准备。轮胎的主要原材料包括橡胶、布线、化学添加剂等。橡胶是轮胎的主要组成部分，常用的有天然橡胶和合成橡胶。布线主 要用于增强轮胎的强度和耐磨性，常用的有尼龙线和钢丝线。化学添加剂 包括硫化剂、填充剂、加工油、防老化剂等，用于改变橡胶的性能。 接下来是胶料混炼。将橡胶、布线和化学添加剂等原材料按一定配方 投入到混炼机中进行混炼。混炼机通过摩擦和加热将各种原料混合均匀， 并使之发生化学反应，形成胶料。混炼的时间、温度和转速等参数对胶料 的性能起到重要影响。 然后是制胶。将混炼好的胶料传送到制胶机上进行制胶。制胶机通过 预压、挤压和挤出等过程，将胶料压制成所需的带状胶片。制胶机采用的 工艺可分为多层制胶和单层制胶两种。多层制胶可以产生带有纹理结构的 胶片，可提高轮胎的抓地性能。单层制胶则适用于更加平整的轮胎表面， 可提高车辆的舒适性。 接下来是成型。将制胶好的胶片堆叠成轮胎的花纹层，并装入成型模 具中。成型模具将胶片和模具内的空气排出，并使胶片承受一定的压力和 温度。在成型过程中，胶片经过拉伸、挤压和压缩等多个步骤，最终形成 具有花纹和轮胎轮廓形状的成品轮胎。
最后是后续工艺处理。成型后的轮胎需要进行硫化和修整等工艺处理。硫化是将轮胎置于硫化炉中进行加热和硫化处理，使胶料中的硫化剂发挥 作用，使胶料交联成胶弹性体，并提高轮胎的强度和耐磨性。修整是将硫 化好的轮胎进行修整、切割和打磨等工艺处理，使其表面光滑、尺寸精确，并进行质检和包装。 总的来说，轮胎的生产流程涉及到多个关键的工艺环节，包括原材料 准备、胶料混炼、制胶、成型和后续工艺处理等。每个环节的技术参数和 操作方法对轮胎质量和性能具有重要影响。轮胎制造厂通过严格控制每个 环节的工艺参数和质量检测标准，可以生产出高质量的轮胎，满足不同车 辆和道路条件的需求。
轮胎生产流程简介 轮胎是汽车、摩托车等交通工具的重要组成部分，其生产流程经过多个环节，需要经过严格的质量控制和检测。下面就为大家简单介绍一下轮胎的生产流程。 第一步：原材料准备 轮胎的主要原材料包括橡胶、钢丝、纤维等。在生产轮胎之前，需要对这些原材料进行准备和处理。橡胶需要经过混炼、压延等工艺，钢丝需要进行拉拔、切割等处理，纤维则需要进行纺织、编织等工艺。 第二步：胎体制作 胎体是轮胎的主要组成部分，其制作需要经过多个环节。首先是胎帘的制作，将纤维经过编织、涂胶等工艺制成胎帘。然后是胎圈的制作，将钢丝经过弯曲、焊接等工艺制成胎圈。最后是胎体的制作，将胎帘和胎圈经过胶水粘合、压制等工艺制成胎体。 第三步：胎面制作 胎面是轮胎的重要组成部分，其制作需要经过多个环节。首先是胎面花纹的设计，根据轮胎的用途和性能要求，设计出不同的花纹。然后是胎面的制作，将橡胶经过压延、切割等工艺制成胎面，并将花纹印刷在胎面上。
第四步：成型 成型是轮胎生产的关键环节，其目的是将胎体和胎面粘合在一起，并形成轮胎的形状。成型需要经过多个步骤，包括胎体和胎面的预成型、成型、冷却等环节。在成型过程中，需要控制温度、压力等参数，确保轮胎的质量和性能。 第五步：检测和质量控制 轮胎生产完成后，需要进行严格的检测和质量控制。检测包括外观检查、尺寸检测、硬度测试、耐磨性测试等多个方面。质量控制包括原材料的采购、生产过程的控制、成品的检测等多个环节，确保轮胎的质量和性能符合标准要求。 以上就是轮胎生产的主要流程，其中每个环节都需要经过严格的控制和检测，确保轮胎的质量和性能符合标准要求。随着科技的不断进步，轮胎生产技术也在不断创新和改进，为交通工具的安全和舒适提供了更好的保障。
全钢轮胎制造工艺流程 1.原材料的准备 全钢轮胎的主要原材料包括橡胶、纤维材料（如尼龙帘布、钢丝帘布）、化学添加剂和金属配件（如连边和胎圈等）。在制造过程中，这些 原材料需要经过严格的质量检验和筛选，确保其质量符合标准要求。 2.胎面制备 胎面是轮胎与地面接触的部分，对轮胎的性能和使用寿命有着重要的 影响。胎面的制备主要包括以下几个步骤： （1）橡胶配方设计：根据轮胎的使用要求和性能指标，确定橡胶的 配方，并添加适量的填充剂、增塑剂和硫化剂等。 （2）橡胶热炼：将橡胶混合物在混炼机中进行机械剪切和热能传递，使橡胶分子发生断裂和重组，形成具有一定强度和弹性的橡胶胶料。 （3）成型：将热炼好的橡胶胶料通过滚轮制、挤出法等成型工艺， 制备成具有特定花纹和尺寸的胎面。 3.胎体制备 胎体是轮胎的骨架，起到支撑、保护和增加刚度等作用。胎体的制备 主要包括以下几个步骤： （1）尼龙帘布预拉伸：将尼龙帘布经过预拉伸处理，使其具有一定 的拉伸强度和弹性，提高胎体的整体强度。
（2）帘布预组装：根据轮胎的结构和尺寸要求，将预拉伸好的尼龙 帘布和其他纤维材料进行预组装，形成胎体的结构。同时，胎体中还要安 装钢丝帘布和其他金属配件。 4.成型 成型是将胎面和胎体组装在一起，形成轮胎整体的过程。成型工艺主 要包括以下几个步骤： （1）帘布胶束嵌入：将预组装的胎体放入成型模具中，调整成型模 具的尺寸，使胶束和帘布完全贴合。 （2）封胎：将成型好的轮胎进行封胎处理，使用压力和热力将胎面 和胎体之间的空气排出。同时，确保胎体和帘布之间的胶层能够牢固粘合。 5.硫化 硫化是全钢轮胎制造的重要步骤，通过硫化处理可以使橡胶胶料发生 化学反应，形成强硬的橡胶网络结构，提高轮胎的强度和弹性。硫化工艺 主要包括以下几个步骤： （1）成型胎的硫化：将成型好的轮胎放入硫化机中，加热至一定温 度并施加一定的压力。在这个过程中，硫化剂和其他化学添加剂会发生反应，使橡胶分子交联，形成硫化胶层。 （2）硫化胎的硫化：将硫化好的轮胎再次放入硫化机中，进行硫化 胎的硫化处理。这个过程主要是为了确保胎体和胎圈之间的粘合强度。 6.检验和包装
子午线轮胎的生产流程 1.钢丝帘子编织：生产子午线轮胎的第一步是制造钢丝帘子。这个过 程涉及将高强度的钢丝交织成一层网状结构，可以有效地支撑轮胎的外侧 力和切向力。 2.橡胶混炼：在混炼厂中，橡胶和各种添加剂，如硫化剂、填充剂、 加工助剂等，按照一定的比例和配方进行混合。这个过程中需要控制好温 度和时间，以确保橡胶和添加剂得到完全混合和均匀分散。 3.钢丝帘子预成型：在钢丝帘子经过混炼的橡胶上涂覆一层胶粘剂， 然后将帘子嵌入橡胶中，形成轮胎的内部结构。这个过程需要高度的技术 和精确的操作，以确保帘子的正确位置和紧密结合。 4.瓶颈工艺：这个步骤是子午线轮胎生产过程中的关键环节。通过将 预成型的轮胎在高温条件下进行胎压成型，使其焊接成一个整体，并使胎 面纹路和胎侧偏良好地贴合。同时，此过程中会对轮胎进行硫化处理，使 其具有良好的耐磨性和耐冲击性。 5.抽真空冷却：在胎压成型后，将轮胎放入真空室中进行冷却。通过 抽真空可以快速降低轮胎的温度，加快硫化反应，并促使橡胶更好地回弹 和固化，从而提高轮胎的强度和耐久性。 6.胎侧装配：在胎压成型后，需要在轮胎的两侧安装胎侧带，以保证 轮胎的抗侧面挤压、切割和涵气能力。胎侧带是由橡胶和纤维材料制成的，通过机械和化学结合方法实现与轮胎的粘附。 7.胎面成型：将轮胎放入成型模具中，通过热压成型使轮胎外表面形 成纹路和图案。这些纹路和图案有助于提供良好的抓地力、制动性能和操 控稳定性。
8.胎面胶覆：在轮胎的胎面上喷涂一层胎面胶。这一层胎面胶不仅能够降低胎面表面的温度，还可以提高轮胎的抓地力和减少轮胎的噪音。 9.胎侧胶覆：在轮胎的两侧涂覆一层胎侧胶，以提高轮胎的抗侧面老化和耐磨性。 10.胎面和胎侧烘干：将胎面和胎侧喷涂的胶层进行烘干，以使其完全固化和粘附到轮胎上。 11.动平衡：使用专用的设备对轮胎进行动平衡测试，以消除轮胎运转过程中的不平衡，确保其安全稳定的运行。 12.质检：对轮胎进行严格的质量检验，包括外观检查、尺寸测量、强度测试等。只有通过各项质量指标的检验，才能保证轮胎的质量合格。 13.包装：将通过质检的轮胎进行包装，保护其不受损坏和污染。 以上就是子午线轮胎的生产流程的详细介绍。从原材料的采购到最后产品的包装，每一个环节都需要精确控制和严格要求，以确保生产出高质量的子午线轮胎。

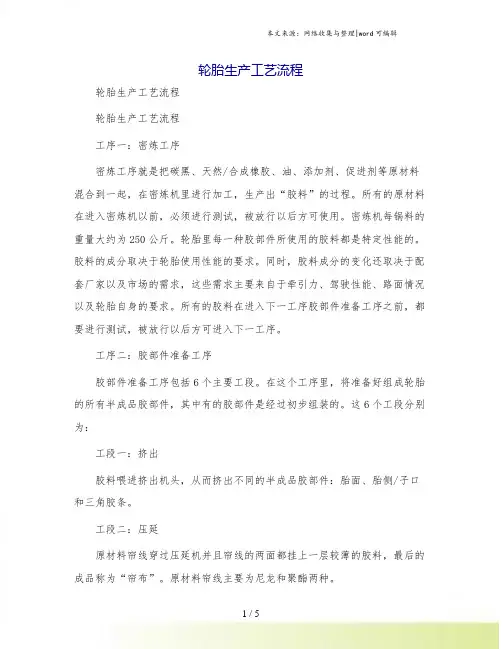

轮胎生产工艺流程
轮胎生产工艺流程
工序一：密炼工序 密炼工序就是把碳黑、天然/合成橡胶、油、添加剂、促进剂等原材料混合到一起，在密炼机里进行加工，生产出“胶料”的过程。所有的原材料在进入密炼机以前，必须进行测试，被放行以后方可使用。密炼机每锅料的重量大约为250公斤。轮胎里每一种胶部件所使用的胶料都是特定性能的。胶料的成分取决于轮胎使用性能的要求。同时，胶料成分的变化还取决于配套厂家以及市场的需求，这些需求主要来自于牵引力、驾驶性能、路面情况以及轮胎自身的要求。所有的胶料在进入下一工序—胶部件准备工序之前，都要进行测试，被放行以后方可进入下一工序。
工序二：胶部件准备工序 胶部件准备工序包括6个主要工段。在这个工序里，将准备好组成轮胎的所有半成品胶部件，其中有的胶部件是经过初步组装的。这6个工段分别为： 工段一：挤出 胶料喂进挤出机头，从而挤出不同的半成品胶部件：胎面、胎侧/子口和三角胶条。 工段二：压延 原材料帘线穿过压延机并且帘线的两面都挂上一层较薄的胶料，最后的成品称为“帘布”。原材料帘线主要为尼龙和聚酯两种。 工段三：胎圈成型
胎圈是由许多根钢丝挂胶以后缠绕而成的。用于胎圈的这种胶料是有特殊性能的，当硫化完以后，胶料和钢丝能够紧密的贴合到一起。 工段四：帘布裁断 在这个工序里，帘布将被裁断成适用的宽度并接好接头。帘布的宽度和角度的变化主要取决于轮胎的规格以及轮胎结构设计的要求。 工段五：贴三角胶条 在这个工序里，挤出机挤出的三角胶条将被手工贴合到胎圈上。三角胶条在轮胎的操作性能方面起着重要的作用。 工段六：带束层成型 这个工序是生产带束层的。在锭子间里，许多根钢丝通过穿线板出来，再和胶料同时穿过口型板使钢丝两面挂胶。挂胶后带束层被裁断成规定的
第一节、生产流程及生产工艺 合理的结构设计,配方设计,优质的原材料和科学 的工艺条件,需要高精度的生产过程。必须从生产工艺装备上形成比较完整的生产流水线及专用的辅助设备,保证生产工艺技术先进、严格、科学合理。否则再好 的设计，保证不了轮胎加工质量和精度，生产过程控 制不好，也不可能有好的产品质量。 生产过程主要包括:胶料制备、纤维帘布压延、各种型胶压出、钢丝帘布压延、裁断、钢丝圈制造、轮 胎成型、硫化、白胎侧打磨和喷涂保护液、成品检测 等几个主要工序。现将主要的工艺介绍如下: 1、胶料制备: ▲混炼工艺 混炼工艺是子午胎生产的重要环节。子午胎胶料的特点是碳黑填充量大，胶料硬度高，加入的助剂多，混炼困难。 根据不同的胶料要求和配方特点，确定的混炼工艺是不同的。混炼过程分为母炼胶和终炼胶，母炼胶通常还分为一段母胶、二段母胶或三段母胶等。碳黑的用量越大混炼的段数越多。在整个的胶料制备过程中，要保证两个方面的过程得到有效的控制，一个是称量系统，要保证各种配方的橡胶和助剂等材料称量准确，二是要求在混炼过程中温度、时间、功率等工艺参数得到有效的控制，这些参数直接影响到混炼胶的质量的好坏。目前各种物料的称量和输送和生产过程的工艺参数基本采用自动称量系统，由计算机自动控制，保证胶料的质量。 混炼系统一般包括为： 小料自动称量系统 碳黑储罐及称量系统 工艺油储罐及称量系统隔离液储罐和循环系统上 辅机控制系统 密炼机 下辅机系统 用于母胶混炼密炼机一般容量大，效率高，如PX—420密炼机、GK400等，其下辅机为螺杆挤出机；用于终炼胶的密炼机为GK255密炼机、GK270N 密炼机，其下辅机为开炼机，主要保证胶料的温度能尽快降低。 密炼机 密炼机是胶料混炼最重要的设备。根据转子的不同密炼机可分为很多种。 2工2型转子具有排胶温度低、效率高、分散性好 等特点，其炼胶性能均优于其它类型密炼机，特别适 用于子午胎胶料的终炼。 4-Wing 为四棱切线型转子，它具有较大的填充 系数和能量输入，由于胶料在混炼室内得到最充分的 流动，使其具有较高的出胶量和炼胶质量。 PES3啮合型转子有较宽的棱部，能使胶料沿螺旋型棱部不断更新胶面，能消除流动很小的滞流区。混 炼均匀，温升低，适合炼制各种质量要求较高的胶料 和塑料。 密炼机的特点 凡与胶料接触的部位均通水循环冷却，冷却面积大，并配备了恒温控制的水温调节系统，选用其适当的水温，能有效的保证所炼各种胶料质量稳定。 传动系统采用直流电机无级变速和交流电机，减速机换档变速多种形式。以及高精度硬齿面减速机及鼓形齿联轴节。整机具有传动平稳、嗓音低、寿命长等优点。 控制系统采用PLC，具有手动和自动功能，切换方便，可实现时间、温度、能量的控制，并有完善的信号检测、反馈和安全保护，更有效的控制炼胶质量，缩短辅助时间，降低劳动强度。
