（项目管理）京张项目部资料编号方案

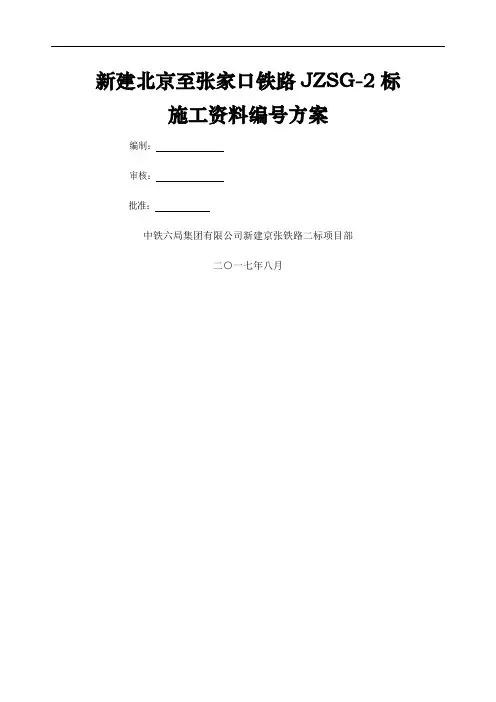

新建北京至张家口铁路JZSG-2标施工资料编号方案
编制：
审核：
批准：
中铁六局集团有限公司新建京张铁路二标项目部
二○一七年八月
表A.0.1 施工组织设计(方案)报审表工程项目名称：新建北京至张家口铁路施工合同段：JZSG-2 编号：
注：本表一式4份，承包单位2份，监理单位、建设单位各1份。
目录
1.编制说明 (1)
2.单位工程划分原则 (1)
2.2隧道单位工程划分原则 (1)
2.3路基单位工程划分原则 (2)
2.4站场单位工程划分原则 (2)
2.5轨道单位工程划分原则 (2)
2.6 给水排水工程单位工程划分原则 (2)
2.7通信单位工程划分原则 (2)
2.8信号单位工程划分原则 (3)
2.9电力工程单位工程划分原则 (3)
2.10电力牵引供电工程单位工程划分原则 (3)
3.组卷原则及排序方法 (3)
4.资料编号方案 (4)
5.测量记录表 (6)
5.1梁桥、刚构桥测量记录表 (6)
5.2路基测量记录表 (7)
5.3框构涵洞、小桥、中桥、大桥测量记录表 (8)
6.施工记录表格 (9)
6.1桩基施工记录表 (9)
6.2承台施工记录表 (9)
6.3墩身施工记录表 (10)
6.4支承垫石施工记录表 (10)
6.5连续梁施工记录表 (10)
6.5路基施工记录表 (12)
6.6隐蔽工程记录表 (12)
6.7中间（或工序）交接记录表 (13)
6.8隧道施工记录表 (13)
7.检验批表格编号方案 (14)
8.其他资料编号原则 (52)
8.1技术交底 (52)
8.2作业指导书 (53)
JZSG-2施工资料编号方案
1.编制说明
为加强建设项目档案管理，落实京津冀档案一体化对国家重大建设项目档案实行全程管控的总体目标，强化施工资料的编制工作，严格落实“三纳入”制度，管控源头从标准化表格的使用，到单位工程的划分、各种报审报验程序、施工资料编号以及后续竣工文件编制等方面，京张城际铁路有限公司拟采用全线统一标准和格式，对各种施工资料编号进行统筹规划和梳理以满足建设项目档案管理、施工任务、施工管理和质量检验评定的需要，本着填写简便、便于管理的原则，依据铁路施工设计图纸及《高速铁路路基工程施工质量验收标准》（TB10751-2010）、《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）、《高速铁路隧道工程施工质量验收标准》（TB10753-2010）、《高速铁路轨道工程施工质量验收标准》（TB10754-2010）、《高速铁路通信工程施工质量验收标准》（TB10755-2010）、《高速铁路信号工程施工质量验收标准》（TB10756-2010）、《铁路站场工程施工质量验收标准》（TB10423-2014）、《铁路轨道工程施工质量验收标准》（TB10413-2003）《铁路路基工程施工质量验收标准》（TB10414-2003）、《铁路桥涵工程施工质量验收标准》（TB10415-2003）、《铁路工程试验表格》（Q/CR9205-2015）、《高速铁路工程施工质量验收标准检验批示例》薛吉岗主编、《铁路建设项目资料管理规程》（TB 10443-2010）、《京张城际铁路有限公司标准化管理办法》、京张城际铁路有限公司下发的［京张工2016年21号文］《工程监理和施工用表》、《施工单位自制表格》等的相关规定对各标段、各类资料的编号进行梳理明确。本资料编号方案适用范围为京张铁路二标段（各分部施工、试验、物资报审报验等资料编制）。
2.单位工程划分原则
2.1桥涵单位工程划分原则
2.1.1每座特大桥、大桥、中桥为一个单位工程；
2.1.2小桥不超过5个为一个单位工程；
2.1.3涵洞不超过10个为一个单位工程；
2.2隧道单位工程划分原则
2.2.1一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程；
2.2.2独立明洞（或棚洞）可作为一个单位工程。
2.3路基单位工程划分原则
2.3.1一个区间或一个车站的正线路基为一个单位工程；
2.3.2一个施工单位担负的路基施工长度为一个单位工程；
2.3.3特别大型的支挡结构可作为一个单位工程。
2.4站场单位工程划分原则
2.4.1一般情况下一个站场分站场路基、站场道路和站场构筑物三个单位工程。
2.4.2对越行站、会让站和一些规模较小的中间站等小型车站，整个车站可合并为一个单位工程。
2.4.3对编组站或其他大型站场，可按车场或站段将路基工程分为数个单位工程。
2.5轨道单位工程划分原则
2.5.1正线轨道：一个区间（以站中心为界，含正线道岔）；当区间内含有不同类型轨道时，也可按轨道类型划分；
2.5.2站场轨道：一个站或大型枢纽的一个场（以最外方咽喉道岔为界，含站线道岔）。
2.6 给水排水工程单位工程划分原则
2.6.1一个完整的给水排水工程或相当规模的施工范围划分为一个单位工程；
2.6.2一个给水站宜划分为一个单位工程。
2.7通信单位工程划分原则
通信单位工程划分原则
2.8信号单位工程划分原则
信号单位工程划分原则
2.9电力工程单位工程划分原则
2.9.1变、配电所工程：每座变、配电所为一个单位工程；
2.9.2区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；
2.9.3站场电力工程：一个站、场的电力工程为一个单位工程；
2.9.4电源线路工程：一条电源线路为一个单位工程；
2.9.5电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。
2.10电力牵引供电工程单位工程划分原则
2.10.1一处变电所、分区所、开闭所、自耦变压器所为一个单位工程。
2.10.2一个站、场或一个区间的接触网工程为一个单位工程。
2.10.3一个供电段为一个单位工程。
2.10.4一个调度所控制范围内的独立远动系统为一个单位工程。
3.组卷原则及排序方法
3.1组卷原则：按建设项目工程承包标段→按单位工程组卷；
3.2组卷排序方法：在单位工程内→按资料类别→（即：C1施工管理资料、C2施工技术资料、C3施工测量资料、C4、施工物资（可按物资种类组成若干卷）、C5施工记录、C6施工试验资料、C7施工过程验收资料（可按分部组卷）、C8竣工验收资料），在同一类别资料里可依据资料形成得多少分别组成一卷或如若干卷，也可按物资品种、施工记录资料类别、分部工程、桥梁专业按每一个桥墩组成一卷、梁场及搅拌站资料应单独组卷等等，组卷时应视梁场及搅拌站、单位工程内资料形成的多少等具体情况来确定。
4.资料编号方案
4.1资料编号原则：在单位工程内，按施工标段、施工单位代号、表格名称、专业或物资品种代号、资料形成顺序号编制。（详见编号方案列表）。
4.2工程监理表格类：此类表格为京张城际铁路有限公司下发的［京张工2016年21号文］《工程监理和施工用表》的第二篇中的表格，共计29种。
4.2表单位工程内——施工资料编号方案（草案）样例
注意：下角标代表分部，0为局指，1为一分部，2为二分部，3为三分部。
原有编号方案：本表格编号按照京张公司下发的填写说明编号，详见［京张工2016年21号文］第二篇填写说明。本篇各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－表名代码－年月日(8位)－序号(当日有几份时的顺序号)”的原则编排。例如，中铁六局二标于2016年4月5日报送的京张二标实施性施工组织设计的报审表，其编号为：JZSG2-ZTLJ-A01-20160405-001。此处日期是报审的日期。
备注：新编编号方案：（新表格以单位工程为编号单位，在考虑原有表格构成因素的框架下，充分体现报审报验表格名称的重要性，原有按日期“年月日（8位）”字样加当日编号的方法，不能充分体现同一报验表格名称下资料编号的连续性，容易造成管理上的丢失或漏报等现象，更不便于统计台账的建立和卷内目录的编制工作。故而去掉由年月日（8位）”当日报验编号，改为按“标段名称代码－发文单位拼音第一个字母缩写(下角标代表分部，0为局指，1为一分部，2为二分部，3为三分部)－报审报验表名代码-专业或物资种类代码-表格名称顺序号）的原则编排。
例1：中铁六局二标标于2016年4月5日报送的京张二标实施性施工组织设计的报审表，其编号为：JZSG2-ZTLJ0-A01--001。
例2：中铁六局二标一分部于2016年4月5日和4月8日两次报验的(水泥)A.0.7报审表，其编号为：JZSG2-ZTLJ1-A07-SN—001、JZSG2-ZTLJ1-A07-SN—002，以后该水泥连续报验编号为：JZSG2-ZTLJ1-A07-SN—003……N 依次类推。
结论：其这样报验的好处在于：一是台账序号、卷内目录顺序号与报验编号一致，二是便于核对检查资料短缺现象的发生，三是便于后续报验编号的标注以及连续性，一幕撩然，编号连续无误。四是便于施工资料编制、管理的有序进行，为后期竣工文件编制工作奠定良好的基础。
5.测量记录表
5.1梁桥、刚构桥测量记录表
5.1.1 桩基放样记录表：（JZSG2-ZTLJ-XEQZXTDQ-ZJFY-1-1……N）
5.1.2护筒检查记录表（JZSG2-ZTLJ-XEQZXTDQ-HTJC-1-1……N）
5.1.3桩基竣工记录表（JZSG2-ZTLJ-XEQZXTDQ-ZJJG-1-1……N）
5.1.4承台放样记录表（JZSG2-ZTLJ-XEQZXTDQ-CTFY-1-1……N）
5.1.5承台模板检查记录表（JZSG2-ZTLJ-XEQZXTDQ-CTMBJC-1-1……N）
5.1.6承台竣工记录表（JZSG2-ZTLJ-XEQZXTDQ-CTJG-1-1……N）
5.1.7墩身放样记录表（JZSG2-ZTLJ-XEQZXTDQ-DSFY-1-1……N）
5.1.8墩身模板检查记录表（JZSG2-ZTLJ-XEQZXTDQ-DSMBJC-1-1……N）
5.1.9墩身竣工记录表（JZSG2-ZTLJ-XEQZXTDQ-DSJG-1-1……N）
5.1.10垫石放样记录表（JZSG2-ZTLJ-XEQZXTDQ-DSSFY-1-1……N）
5.1.11垫石模板检查记录表（JZSG2-ZTLJ-XEQZXTDQ-DSSMB-1-1……N）
5.1.12垫石竣工记录表（JZSG2-ZTLJ-XEQZXTDQ-DSSJG-1-1……N）
本编表格编号参照京张公司下发的填写说明编号，详见［京张工2016年21号文］第六篇填写说明，此类各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－单位工程拼音第一个字母缩写下角标为分部－表名代码－施工部位)”的原则编排。例如，中铁六局新建京张铁路二标-西二旗左线特大桥-桩基放样-1#墩-完成的内容按时间顺序排列，其编号为：JZSG2-ZTlJ-XEQZXTDQ-ZJFY-1-1……N。
说明：新编号方案：（新表格以单位工程为编号单位，在考虑原有表格构成因素的框架下，充分体现报审报验表格名称的重要性，编号采用“标段名称代码－发文单位拼音第一个字母缩写－单位工程拼音第一个字母缩写－表名代码－施工部位—资料顺序
号)”的原则编排。在本编表格编号中加上单位工程拼音第一个字母缩写及施工部位的目的意在防止因单位工程较多，出现编号重复发生的现象。
5.2路基测量记录表
5.2.1路基放样录表（JZSG2-ZTLJ-LJFY-40+035.000-40+100.000-1）
5.2.2路基竣工记录表（JZSG2-ZTLJ-LJJG-40+035.000-40+100.000-1）
本编表格编号参照京张公司下发的填写说明编号，详见［京张工2016年21号文］第六篇填写说明，此类各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－表名代码－施工部位)”的原则编排。例如，中铁六局新建京张铁路二标路基放样里程：DK40+035.000-DK40+100.000，其编号为：JZSG2-ZTLJ- LJFY-40+035.000-40+100.000-1。
5.3框构涵洞、小桥、中桥、大桥测量记录表
5.3.1基础放样记录表（JZSG2-ZTLJ-HDJCFY-40+035.000-1）
（JZSG2-ZTLJ-XQJCFY-40+035.000-1）
（JZSG2-ZTLJ-ZQJCFY-40+035.000-1）
（JZSG2-ZTLJ-DQJCFY-40+035.000-1）
5.3.2基础模板检查记录表（JZSG2-ZTLJ-HDJCMBJC-40+035.000-1）
（JZSG2-ZTLJ-ZQJCMBJC-40+035.000-1）
（JZSG2-ZTLJ-XQJCMBJC-40+035.000-1）
（JZSG2-ZTLJ-DQJCMBJC-40+035.000-1）
5.3.3基础竣工记录表（JZSG2-ZTLJ-HDJCJG-40+035.000-1）
（JZSG2-ZTLJ-XQJCJG-40+035.000-1）
（JZSG2-ZTLJ-ZQJCJG-40+035.000-1）
（JZSG2-ZTLJ-DQJCJG-40+035.000-1）
5.3.4墙身放样记录表（JZGS2-ZTLJ-HDQSFY-40+035.000-1）
（JZSG2-ZTLJ-XQQSFY-40+035.000-1）
（JZSG2-ZTLJ-ZQQSFY-40+035.000-1）
（JZSG2-ZTLJ-DQQSFY-40+035.000-1）
5.3.5墙身模板检查记录表（JZSG2-ZTLJ -HDQSMBJC-40+035.000-1）
（JZSG2-ZTLJ-XQQSMBJC-40+035.000-1）
（JZSG2-ZTLJ-ZQQSMBJC-40+035.000-1）
（JZSG2-ZTLJ-DQQSMBJC-40+035.000-1）
5.3.6墙身竣工记录表（JZSG2-ZTLJ-HSJG-40+035.000-1）
（JZSG2-ZTLJ-XQJG-40+035.000-1）
（JZSG2-ZTLJ-ZQJG-40+035.000-1）
（JZSG2-ZTLJ-DQJG-40+035.000-1）
本编表格编号参照京张公司下发的填写说明编号，详见［京张工2016年21号文］第六篇填写说明，此类各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－表名代码－施工部位)”的原则编排。例如，中铁六局新建京张铁路二标涵洞基础放样涵洞里程：DK40+035，其编号为：JZSG2-ZTLJ- HDJCFY-40+035.000-1。6.施工记录表格
6.1桩基施工记录表
6.1.1钢护筒安装质量检验记录表（JZSG2-ZTLJ-XEQZXTDQ-GHTAZ-1-1）
6.1.2泥浆测试记录表（JZSG2-ZTLJ-XEQZXTDQ-NJ-1-1）
6.1.3现场钢筋接头连接质量记录表（JZSG2-ZTLJ-XEQZXTDQ-GJLJ-1-1）
6.1.4现场钢筋丝头加工质量检查记录（JZSG2-ZTLJ-XEQZXTDQ-GJST-1-1）
6.1.5钻孔桩成孔记录表（JZSG2-ZTLJ-XEQZXTDQ-CK-1-1）
6.1.6钻孔桩钻孔及清孔记录表（JZSG2-ZTLJ-XEQZXTDQ-ZK-1-1）
6.1.7钻孔桩内浇筑水下混凝土记录（JZSG2-ZTLJ-XEQZXTDQ-ZKZJZ-1-1）
本编表格编号参照京张公司下发的填写说明编号，详见［京张工2016年21号文］第六篇填写说明，此类各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－单位工程拼音第一个字母缩写－表名代码－施工部位资料顺序号)”的原则编排。例如，中铁六局新建京张二标西二旗左线特大桥1#墩1号桩钢护筒安装，其编号为：JZSG2-ZTLJ-XEQZXTDQ-GHTAZ-1-1。
6.2承台施工记录表
6.2.1基坑开挖施工记录表（JZSG2-ZTLJ-XEQZXTDQ-JKKW-2）
6.2.2模板安装检查记录表（JZSG2-ZTLJ-XEQZXTDQ-CTMB-2）
6.2.3接地电阻测试记录表（JZSG2-ZTLJ-XEQZXTDQ-CTJD-2）
6.2.4混凝土灌注记录表（JZSG2-ZTLJ-XEQZXTDQ-CTGZ-2）
6.2.5混凝土成品养护记录表（JZSG2-ZTLJ-XEQZXTDQ-CTYH-2）
6.2.6大体积混凝土养护记录表（JZSG2-ZTLJ-XEQZXTDQ-DTJYH-2）
6.2.7混凝土拆模检查表（JZSG2-ZTLJ-XEQZXTDQ-CTCM-2）
本编表格编号参照京张公司下发的填写说明编号，详见［京张工2016年21号文］第六篇填写说明，此类各表的编号采用“标段名称代码－发文单位拼音第一个字母缩写－单位工程拼音第一个字母缩写－表名代码－施工部位资料顺序号)”的原则编排。例如，中铁六局新建京张二标西二旗左线特大桥2#墩基坑开挖，其编号为：JZSG2-ZTLJ-XEQZXTDQ-JKKW-2。
