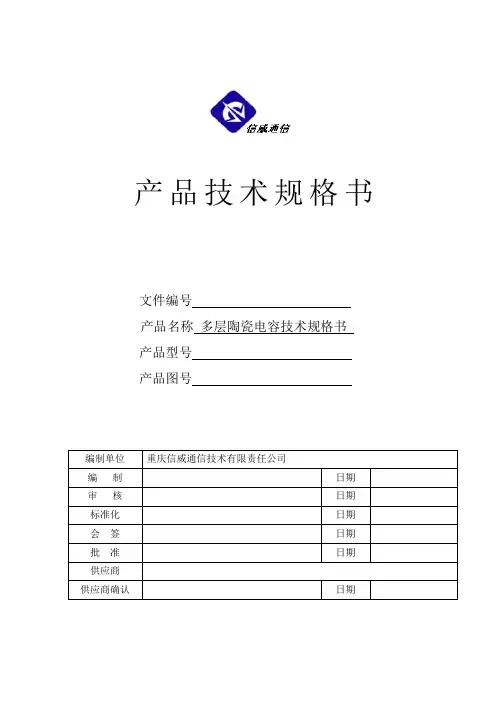

产品技术规格书
文件编号
产品名称多层陶瓷电容技术规格书
产品型号
产品图号
目录
1 目的和适用范围
2 1.1目的 2
1.2适用范围 2
2 引用和参考的相关标准 2
3 功能简述 3
4 要求 3
4.1一般要求 3
4.2电气要求 4
4.3环境试验要求 4
4.4安全要求测试10 4.5 包装、运输、贮存10 4.6质量与可靠性10 4.7 加工工艺说明10
5对供应商的要求11 5.1规范接收11 5.2提供资料和数据11 5.3产品更改通知（PCN）11 5.4质量控制要求11 5.5供应商承诺11
6资格认证11 6.1样本11 6.2样本试验11 6.3 资格认证试验12
7重要说明12
------------------------------------------------------------------------------------------------------------------------------------------------------------
-
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
1.1 目的
物料技术规格书是描述公司外购或外协物料的受控性文件，是公司物料规范化管理的基石。其作用为：
·供应厂商进行产品设计、生产和检验的依据
·质量部门验货、退货的依据
·采购部进行采购的依据
·对供应厂商产品质量进行技术认证的依据
·研发部门选用物料的依据
本技术规格书的目的是让供应厂商了解信威通信公司对该物料在质量及其可靠性方面的要求，只有质量和可靠性两方面都100％达到要求的物料才被信威通信公司接受。信威通信公司有权取消不合格产品供应商的资格，有权在必要时修改本技术规范的有关内容，届时供应商会提前收到有关更改通知并给予适当的时间来做相应的更改。
1.2 适用范围
本规格书适用于供应厂商进行多层陶瓷电容器设计、生产以及检验，指导质量部对供应厂商提供的多层陶瓷电容器进行技术认证及进货检验，指导采购部采购合格产品，研发部在设计新产品时选用合格物料。
2引用和参考的相关标准
GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温
GB/T 2423.2-2002 电工电子产品环境试验第2部分: 试验方法试验B: 高温
GB/T 2423.3-1993 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法
GB/T 2423.10-1995 电工电子产品环境试验第２部分:试验方法试验Fc和导则:振动
GB/T 3873-1983 通信设备产品包装通用技术条件
GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T 2693-2001 电子设备用固定电容器第1部分：总规范
GB/T 5968-1996 电子设备用固定电容器第9部分：分规范2类瓷介固定电容器
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
电容量温度特性是选用电介质种类的一个重要依据。电介质种类如下：
NPO（COG）：一类电介质，电气特性能最稳定，基本上不随温度、电压与时间的
改变而改变，适用于对稳定性要求高的高频电路。
X7R（2X1）：二类电介质，电气特性能较稳定，在温度、电压与时间改变时性能
的变化并不显著，适用于隔直、偶合、旁路与对容量稳定性要求
并不太高的鉴频电路。由于X7R是一种强电介质，因而能造出容量
比NPO介质更大的电容器。
Y5V（2F4）：二类电介质，具有较高的介电常数，常用于生产比容较大的、标称（Z5U）容量较高的大容量电容产品，但其容量稳定性较X7R差，容量、损耗对温度，电压等测试条件较敏感。
4要求
4.1 一般要求
4.1.1 外观要求
外表面保护膜覆盖完好，表面平整，引出端电极覆盖均匀且平整、无裂痕、针孔、变色，产品标识应清晰并满足规格书要求。
4.1.2 外形尺寸要求
所有尺寸要满足电容规格书中结构尺寸要求。
4.1.3 标识要求
标识上应有制造公司名称或商标、生产批号、产品型号，标识要牢固、清晰，查看方便。
4.1.4 使用环境要求
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
表一
4.2 电气要求
4.2.1 测试环境
工作温度： -55℃～125℃
相对湿度： 5%RH～95%RH
大气压： 5.4kPa～106kPa
4.2.2技术指标要求
厂家提供与实物相符的DATASHEET, 应包含以下指标：
4.2.2.1电容量
4.2.2.2额定电压
4.2.2.3 损耗角正切
4.2.2.4 绝缘阻抗
4.2.2.5 耐电压
4.2.2.6 电容量温度特性
4.2.2.7 自谐振频率FSR
4.2.2.8 等效电阻ESR
4.2.2.9 等效电感ESL
4.2.2.10 品质因素Q
4.2.2.11 纹波电流
另请提供电容的数据软件和数据参数表,以及系列电容的极限参数（如最大最小容值和最大最小额定电压）。
4.3 环境试验要求
4.3.1 电容的额定电压冲击试验
技术要求: 电容受额定电压冲击两次后无损坏。
试验方法：如图一，给被测电容加上额定电压，首先闭合开关，给电容一个冲击-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
电流，断开开关充分放电后，重复操作一次。
图一
4.3.2 耐压试验
技术要求: 电容试验期间要求无击穿,或飞弧现象
试验方法： 测试电路如图二，图中E 为一个足够功率的可变直流电源。
图二
电压表内阻不小于10000 Ω/ V ，电阻R 1应包括电压源内阻； R 1和R 2的阻值应足以将充电和放电电流限制于有关规范的规定值。 电容器C 1电容量不小于被测电容器C X 电容量的10倍。 （对于某些类型电容器试验，C 1可以省略。）
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
如果适用，时间常数R 1·（C 1＋C X ）应小于或等于有关规范规定值。
首先，将开关放到位置2上，将电压调到2.5倍额定电压，再将被测电容器C X 连接到电路中，然后开关移到位置1上，经过R 1使C 1和C X 充电，达到2.5倍额定电压后持续5s ，将开关移到位置2上，使C 1和C X 通过R 2放电，充放电流不大于50mA 。一旦电压表的读书降到零就将开关移到位置3上，使电容器短路并将C X 电容器取下。
4.3.3 可焊性试验
技术要求：端极上锡面积大于95% ，电容器无任何可见损伤
试验方法：将电容器浸入助焊剂中2s 然后去除过多的助焊剂，将电容器浸入235±5℃的焊槽内10mm 的深度4±1s ，取出电容器再用适当的溶剂将电容器上剩余的助焊剂清洗干净，在大于10倍的显微镜下观察。
4.3.4 焊接耐热性试验
技术要求：试验后，外观无可见损伤标志清晰，电容量、Q 值、绝缘阻抗、耐电压等技术指标的变化应满足厂家规格书要求。
试验方法：首先将被测电容按下列条件进行专门预处理：将电容器放在上限类别温度下经1h 后，接着在实验室标准大气压下恢复24±1h 。然后按以下条件进行焊接耐热性试验：焊接温度270±5℃，浸渍时间4±1s
4.3.5 温度实验 4.3.
5.1 高温负载试验
试验目的:验证在高温环境之后有无损坏。 所用仪器：高温试验箱 试验步骤：
（1）初始检测：在正常条件下，对样品进行外观检查和各项指标测试。 （2）试验：把外加2倍额定电压的样品放入高温箱内，将箱温调至125±5℃，试验时间从箱温达到规定值时算起。
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
（3）最后检测：经1000－0＋48小时试验后，将样品取出，在正常条件下，对样品进行外观检查和指标测试。
需要测试的技术指标有：外观、电容量、Q 值或损耗角正切、绝缘阻抗，以上指标的变化情况应满足规格书要求。
4.3.
5.2 高低温循环试验
试验目的: 验证在高低温循环之后有无损坏。 所用仪器：高温和低温试验箱 试验方法
（1）初始检测：在正常条件下，对样品进行外观检查和各项指标测试。 （2）试验：把不包装、不通电的样品放入低温箱内，温度-55±5℃；经30分钟后，取出样品常温放置2-3分钟，再将样品放入高温箱，温度125±5℃；经30分钟后再放入低温箱，如此循环5次。
（3）最后检测：实验后，将样品取出，在正常条件下，恢复24h ±2h （1类），48h
±4h （2类）后，对样品进行外观检查和指标测试。试验后，外观无可见损伤标志清晰，电
容量、Q 值或损耗角正切、绝缘阻抗、耐电压等技术指标的变化应满足厂家规格书要求。
4.3.
5.3 稳态湿热试验
试验目的: 稳态湿热后有无损坏。 所用仪器：恒定湿热试验箱 试验方法：
（1）初始检测：在正常条件下，对样品进行外观检查和各项指标测试。
（2）试验：把不包装、不通电的样品放入恒定湿热试验箱内，将箱温调至40±2℃，（高频多层型箱温调至60±2℃），湿度调至95％RH ，试验时间从箱温以及湿度达到规定值时算起。
（3）最后检测：经500－0＋24小时试验后，将样品取出，在正常条件下，恢复24h ±2h （1类），48h ±4h （2类）后，对样品进行外观检查和指标测试。
需要测试的技术指标有：外观、电容量、Q 值或损耗角正切、绝缘阻抗，以上指标的变化情况应满足规格书要求。
4.3.
5.4 耐湿负载试验
试验目的: 稳态湿热后有无损坏。
所用仪器：恒定湿热试验箱
试验方法：
（1）初始检测：在正常条件下，对样品进行外观检查和各项指标测试。
（2）试验：把外加额定电压的样品放入恒定湿热试验箱内，将箱温调至40±2℃（高频多层型箱温调至60±2℃），湿度调至95％RH，试验时间从箱温以及湿度达到规定值时算起。
（3）最后检测：经500－0＋24小时试验后，将样品取出，在正常条件下，恢复24h±2h （1类），48h±4h（2类）后，对样品进行外观检查和指标测试。
需要测试的技术指标有：外观、电容量、Q值或损耗角正切、绝缘阻抗，以上指标的变化情况应满足规格书要求。
4.3.6 机械实验
4.3.6.1 振动
技术要求：外观无可见损伤。
试验方法：频率f=10-500Hz
振幅0.75mm
三方向震动：每方向2小时,共6小时
试验规范：按下述步骤共30分钟，为1个周期。5~7Hz稳定位移1.0英寸（2.54mm），5分钟。7~30Hz恒定加速度1.5g,10分钟。30~50Hz恒定位移0.033英寸（8mm），
5分钟。
50~500Hz恒定加速度4.3g，10分钟。
4.3.6.2 电容抗形变试验
技术要求：测试后无可见损伤，各项性能指标正常
试验方法：在一块长100mm、宽40mm的测试板，片状电容被焊接在单板的正中央，当测试电容的抗机械应力时，施加外力使测试板发生形变，形变位移越
大，则电容受到的机械应力就越大。实际上电容受到的机械应力与形变
位移、单板长度都有关，形变的大小可以用“形变位移与单板长度之比”-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
表示，例如：100mm 长的单板形变1mm ，则形变大小为：（1mm/100mm ）×100％＝1％。
4.3.6.3 碰撞
技术要求：外观无可见损伤。△C/C ≤ 2 % 试验方法：次数：4000次 加速度：390m/s 2 脉冲持续时间6 m/s
4.3.6.4 端电极附着力 技术要求：测试后无可见损伤
试验方法：对电容本体施加五N 的力 时间：30±
5s
图三
4.3.6.5 端面镀层的结合强度（耐弯曲性）
技术要求：测试后无可见损伤，电容量的变化应不超过1%或0.5PF 取较大值。 试验方法：将电容器安装在印制板低面的弯曲夹具的中间位，该板以每秒1毫米的弯曲速
率弯曲1毫米。
4.3.6.6 抗折强度（高频多层型）
技术要求：无破损等机械损伤
试验方法：对电容本体施加五N 的力 时间：10s
图四
4.4安全要求测试
4.5 包装、运输、贮存
4.5.1 包装
发货前，电容器必须包装，以防止运往信威通信公司时损坏，损坏的装箱，信威通信公司须登记，并通知供应商。
在每个外包装上应贴上标签，并注明：产品名称、数量、厂家产品型号、批次号、生产日期、制造厂商等。（注意：装有出货检验报告的包装箱外面必须有明显标识，以便查找）
包装应标上制造日期（代码）、型号规格等。
内、外包装无破损，器件无散漏。
4.5.2 贮存
产品应贮存在清洁、干燥的环境下。
产品储存有限期限为一年，储存仓库温度为-10~40℃，相对湿度不大于75% （库房）4.6 质量与可靠性:
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
4.7 加工工艺说明（必须含ROHS要求）
手工焊接,烙铁温度350℃,焊接时间10±1s。烙铁只能接触焊盘,不能碰电容本体。
5 对供应商的要求
5.1规范接收
每一批收到的产品，信威通信公司可以抽样或100%检验上述部分参数或全部参数，5.2提供资料和数据
每批产品应附有相应的“产品合格证”或“检测记录”。
5.3产品更改
按签订的PCN协议及时通知信威通信公司。
5.4质量控制要求
供应商应严格按照认可的加工工艺进行生产。
5.5供应商承诺
供应商应对该类产品提供技术支持。
6 资格认证
本规定用于对信威通信公司产品中使用物料的资格进行技术认证。凡欲进入信威通信公司的物料均须有相关的认证机构进行技术认证并取得合格证书。
6.1样本
样品应从现行生产的产品中抽取，其材料和生产工艺应和预提供给信威通信公司的产品相同，若不能从现行产品中抽取，应保证样品与将来供货产品严格相同。资格认证的样品,样本大小不得小于50件。
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved
6.2 样本试验
以固定样本大小为基础进行认证，样本应足以代表获得批准的各种参数值的范围。样品应从现行生产的产品中多批次随机抽取。
6.3 资格认证试验
对于由上述详细规范规定的各项认证，要做完整的认证实验。
7重要说明
有可能对器件性能产生影响的任何设计、工艺、材料等方面的变更都应事先通知信威通信公司并得到认可，停产升级信息必须提前半年以上通知信威通信公司重新认证，否则，信威通信公司有权做不合格处理并取消其供货资格。
对本技术规格书的任何修改，都必须得到本技术规格书制定部门的批准。
本技术规格书的解释权归本规范的制定部门。
供求双方有技术上的分歧时，以本规范作为依据。
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Copyright ? 2006Xinwei Technologies Co. Ltd., All Rights Reserved

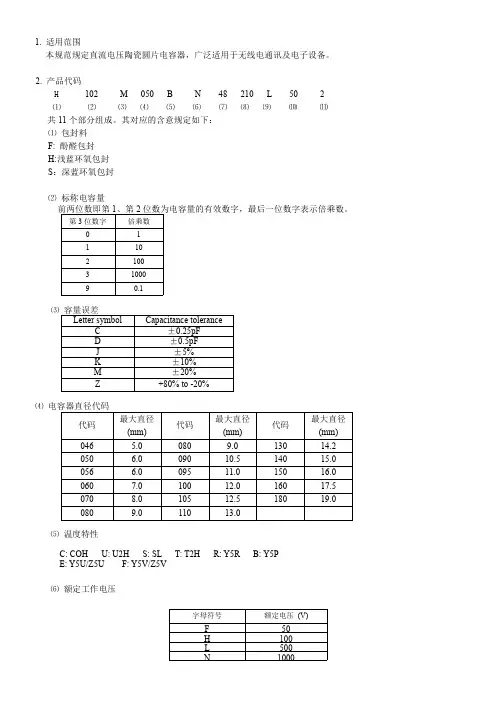

电容器主要技术参数的标注方法： 1．直标法 指在电容器的表面直接用数字和单位符号或字母标注出标称容量和耐压等。 例某电容器上标CD—1、2200μF、35V，表示这是一个铝电解电容器，标称容量为2200μF，耐压为35V。 某电容器上标CA1—1、2.2±5%、DC63V，表示这是一个钽电解电容器，标称容量为2.2μF，允许误差为±5%，直流耐压为63V。 2．数字加字母标注法 指用数字和字母有规律的组合来表示容量，字母既表示小数点，又表示后缀单位。 例 p10表示0.1pF 1p0表示1pF 6P 8表示6.8pF 2μ2表示2.2μF 7p5表示7.5 pF 2n2表示2.2nF 8n2表示8200pF M1表示0.1μF 3m3表示3300μ F G1表示100μF 3．数码标注法 数码标注法多用于非电解电容器的标注，它采用三位数标注和四位数标注： 1）三位数标注法采用三位数标注的电容器，前两位数字表示标称值的有效数字，第三位表示有效数字后缀零的个数，它们的单位是pF。这种标注法中有一个特殊的，就是当第三位数字是９时，它表示有效数字乘以１０-1。 例１０２表示标称容量是１０００pF，即１nF； ４７３表示标称容量是４７０００pF，即４７nF。４７９表示标称容量是4.7pF。 2) 四位数标注法采用四位数标注的电容器不标注单位。这种标注方法是用1 ~4位数字表示电容量，其容量单位是pF；若用0.0X或0.X时，其单位为μF。
例 47表示标称容量是47 pF ；0.56表示标称容量是0.56μF 。 采用数码标注的，有些后面带的还有字母，它表示允许误差。识别方法： D——±0.5% F——±1% G——±2% J——±5% K——±10% M——±20% 例 223J表示标称容量是22000 pF，误差为±5% 。 4．电容器容量允许误差的标注方法 电容器容量允许误差的标注方法主要有三种： 1）用字母表误差 识别方法： B——±0.1% C——±0.25% D——±0. 5% F——±1% G——±2% J——±5% K——±10% M——±20% N——±30% 例 223J表示标称容量是22000 pF，误差为±5% 。 2）直接标出误差的值 例33 pF±0.2 pF则表示电容器的标称容量是33 pF，允许误差是±0.2 pF。 3）直接用数字表示百分比的误差 例 0.33/5 则表示电容器的标称容量是0.33μF，允许误差是±5%

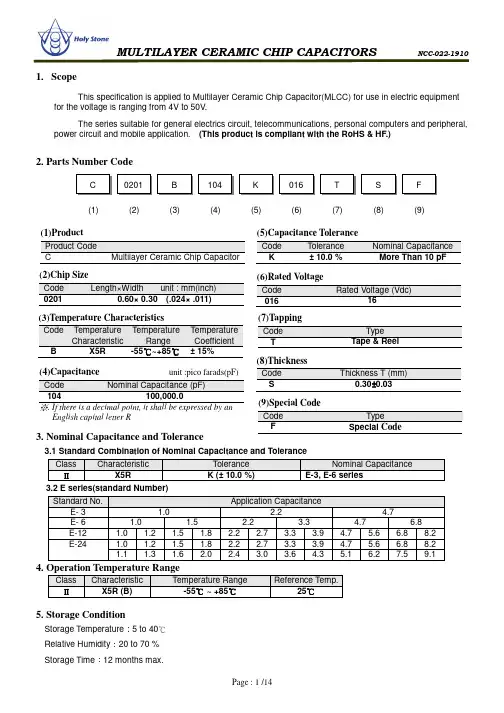

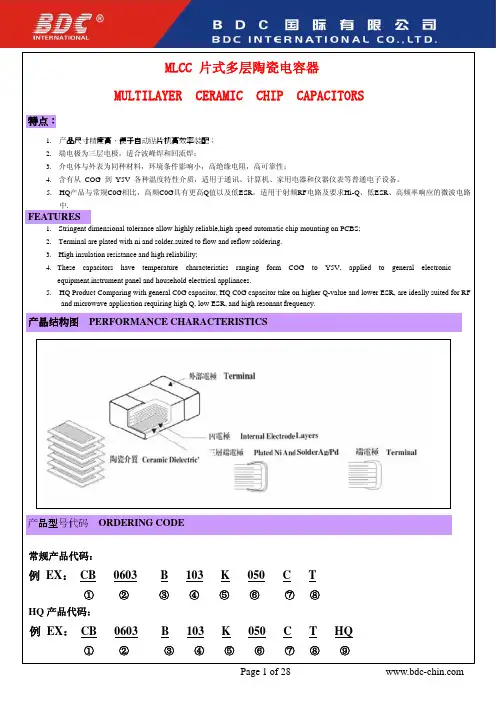

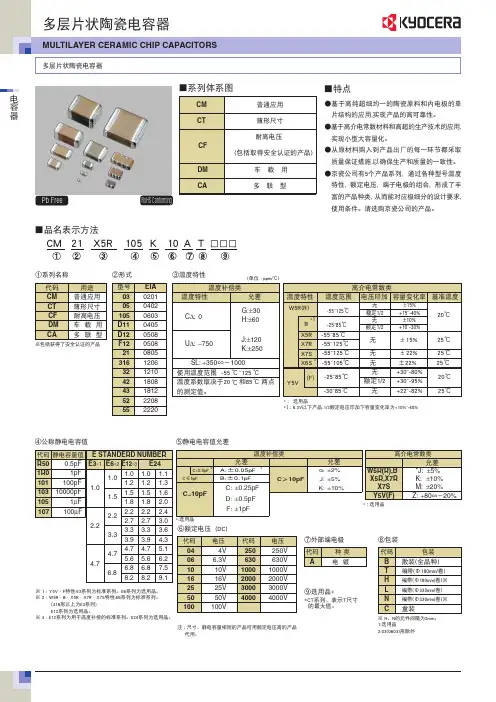

片式多层陶瓷电容器MLCC 多层陶瓷电容器MLCC是英文字母Multi-Layer Ceramic Capacitor的首写字母。在英文表达中又有Chip Monolithic Ceramic Capacitor。两种表达都是以此类电容器外形和内部结构特点进行，也就是内部多层、整体独石(单独细小的石头)的结构，独石电容包括多层陶瓷电容器、圆片陶瓷电容器等，由于元件小型化、贴片化的飞速发展，常规圆片陶瓷电容器逐步被多层陶瓷电容器取代，人们把多层陶瓷电容器简称为独石电容或贴片电容。 片式多层陶瓷电容器(Multi-layer Ceramic Capacitor 简称MLCC)是电子整机中主要的被动贴片元件之一，它诞生于上世纪60年代，最先由美国公司研制成功，后来在日本公司(如村田Murata、TDK、太阳诱电等)迅速发展及产业化，至今依然在全球MLCC领域保持优势，主要表现为生产出MLCC具有高可靠、高精度、高集成、高频率、智能化、低功耗、大容量、小型化和低成本等特点。 (片式多层陶瓷电容器，独石电容，片式电容，贴片电容) MLCC —简称片式电容器，是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。 MLCC除有电容器“隔直通交”的通性特点外，其还有体积小，比容大，寿命长，可靠性高，适合表面安装等特点。?随着世界电子行业的飞速发展，作为电子行业的基础元件，片式电容器也以惊人的速度向前发展，?每年以10%～15%的速度递增。目前，世界片式电容的需求量在2000亿支以上，70%出自日本（如MLCC大厂村田muRata），其次是欧美和东南亚（含中国）。随着片容产品可靠性和集成度的提高，其使用的范围越来越广，?广泛地应用于各种军民用电子整机和电子设备。如电脑、电话、程控交换机、精密的测试仪器、雷达通信等。 简单的平行板电容器的基本结构是由一个绝缘的中间介质层加外两个导电的金属电极，基本结构如下： 下图-(片式多层陶瓷电容器，独石电容，片式电容，贴片电容) MLCC实物结构图
