【自制天文望远镜】自己如何制作望远镜图解天文望远镜DIY步骤
如何自制望远镜
望远镜实际上就是一个使远处的物体看起来变近的工具。为了实现这个功能，望远镜上有一个装置（物镜，也叫作主镜）可以收集远处物体发出的光，并将光线（图像）传到另一个装置（目镜透镜）的焦点处，后者会将图像放大并传到您的眼里。按照以下的步骤，您就能自己在家里制作出一个简单的望远镜：两片放大镜——直径大约在2.5——3厘米之间（如果其中一片放大镜比另一片大些，效果会更好）一个纸筒——用纸巾或者礼品包装纸卷成筒状（长一些会比较好）
胶带
剪刀
一把直尺、码尺或者卷尺
印有内容的纸——报纸或者杂志都可以
按照以下步骤来组装望远镜：
拿出两片放大镜和一篇打印好的文章。
将一片放大镜（大的那一片）放在您和纸之间。文章上的影像看起来会很模糊。
将另一个放大镜放在您的眼睛和第一个放大镜之间。
前后移动第二片玻璃，直到印刷内容看起来非常清晰。您将注意到文章看起来变大了，并且是倒立的。
请一个朋友帮助测量两片放大镜之间的距离，并记录下来。
在纸筒靠近前端开口处大约2.5厘米的地方剪一个槽。不要将卷筒剪穿。这个槽应能够容纳较大的那片放大镜。
在纸筒上再剪一个槽，这个槽与第一个槽之间的距离等于您的朋友所记录的距离。这是放置第二片放大镜的地方。
将两片放大镜放在相应的槽上（大的放在前面，小的放在后面），并用胶带将它们固定好。
在较小的放大镜后面留大约1——2厘米的卷筒，将多余的卷筒剪掉。
用这个望远镜来看印有内容的纸张，以检查它是否制作成功了。您也许要花点精力来确定两个镜片之间的准确距离，从而使图像能够聚焦。
您已经制作成了一个简单的折射望远镜！有了这个望远镜，您就可以用它来观察月亮、一些星团和地球上的东西（比如鸟）。
以上就是普通望远镜的制作方法，接下来让我们一起看看如何制作更专业的天然望远镜。
【图解教程】自制天文望远镜
自制天文望远镜
记得小的时候，夏天的晚上常常停电，没电的晚上人们只能坐在门口乘凉，在美丽的星空下闲聊等待睡意的来临，在那漆黑的晚上，明亮的繁星显得异常的美丽，引人无限联想，好奇的心一直想弄明白，宇宙的深处有些什么奇妙的场景，有没有外星人，他们是不是比我们更加发达等等。可惜在工业发达的今天，霓虹灯下再难看到那美丽的星空。
在那物资和信息匮乏的年代，一部天文望远镜就觉得好像好高科技一样，只有电视里那些科学家才能使用，而那些有能力自己制造望远镜的人更是像偶像一样令人敬佩，在今天这一切随着信息的高度流通，大家可以自己动手制做一架属于自己的天文望远镜，亲自领略一下那美丽的银河繁星和那壮观的河外星系，还有我们那些近邻，太阳系的各大行星。
记得第一次拥有望远镜的时候，还是在读小学，在一本科普刊物上看到有邮购望远镜镜片的套件，拿到套件后那个激动呀，真的没法形容。也就是在那时制做了第一架属于自己的天文望远镜，第一次看到了月球上的环形山、天女座大星云、三叶星云、星团等。
说到望远镜，我们先来大略的说一说它们的分类，按光路来说总的分两大类，一类是折射式，一类是反射式，发展到后面，又多出一种折反射式。先来说说开普勒折射式，它最低由两块凸透镜组成，它是望远镜的最早形式之一，它的视场大，可以观看很大的范围，比伽利略式（一块凸透镜加一块凹透镜组成）相对较窄的视场而言，使观察更加方便，而且保养也非常方便，只要镜片不损伤和划花，一般不用怎么护理，缺点是色差的产生，对观测造成的不便。另一类是反射式，它最大的优点是没有色差，使成像非常的清楚，缺点是反射面在空气中的氧化，每隔三年左右要重新镀一次反射膜，不然随着反射率的下降，使观察的对像明显暗淡，对护理不便，退膜和重新镀膜对于一般的人而言是件相当困难的事，除非那些发烧级玩家，一般不会为了一块反射镜的镀膜而去采购那些硝酸银之类的化学药品，那类药品非常贵，一小瓶25克的都差不多在一百大洋左右，须知现在银子涨价了，一克的市场价在8元左右，不像2000年那时，认识人的可以拿到1块5一克，而硝酸银又是个见不得光的药品，保存不好会因为光照效果而全部变黑失效。
在这里我给大家介绍的是镜片材料易找的开普勒式的折射望远镜，这类望远镜也是最容易制作的，它没有太高的要求，视场较大，容易找到被观察对象，凸透镜在今天这个社会里也是比较容易找到的，不像反射式，凹面镜不是从厂家购买，就只能通过自己艰苦的磨制了，而且还不一定一次就磨成功。我们这架望远镜是属于入门级的，它不能与那些高档的相比，但也能够满足一般的观察要求。对提高对天文的兴趣和认识还是有一定的帮助的。
首先是望远镜的放大倍率，因为是入门级的，为了保证画质和清晰度（即分辨率），我们不要一度的贪图追求放大倍数，宁愿小倍率清晰的观察对像也不愿意大倍率的摸糊的观察对像，那是对视觉的污辱。在这里我给大家介绍的是一架30倍左右的望远镜，它能清晰的看到月球上的环形山，最大的行星木星看起来像一小圆盘，在观测条件好的时候能看到它上面的大红斑，至于土星光环，如果你的镜片质量和手工制作做得足够好，在晴朗的夜空土星大距的时候，勉强能看到它周围有一些不寻常的东西，没错，那就是它的光环，一个令人激动的画面。河外星系最著名的就要数仙女座大星云了，记得有一年，我用20倍的望远镜看，在它的周围看不到什么其它的东西，当换另一部放大45倍的来观察，在它的旁边发现了一个激动的
画面，那有一颗慧星刚好运行到那里，长长的慧尾，非常漂亮，几分钟后可以看到慧星在视野中由星云的一侧移动到了另一侧。
材料：
长焦平凸透镜一块，短焦平凸（双凸也行）透镜1-4块，纸筒（或用纸自己卷制），胶水等。
一、首先是物镜，口径在5厘米左右焦距在50-80厘米都行，主要是看各位能找到什么样的焦距，理论上口径越大焦距越长越好，能找到1米到1米2的更加好，这类镜片现在比较难找，不像以前，有邮购的套件，邮购一块口径10厘米焦距1米2的镜片还不是一件非常难的事，现在不行了，没这类镜片邮购了，大家可以到网购上搜索一下，找一块焦距80厘米的镜片应该也不是一件很难的事，我这部望远镜用的是一块口径5厘米焦距80厘米的平凸透镜，是以前邮购的，切记一定要平凸透镜，双凸和新月型的凹凸透镜不好，做出来的效果很差，主要是色差大和琦变非常厉害。一块合用的镜片一般是口径和焦距比为1：8或1：15之间，比如口径为5厘米的镜片，按1：15来算，5X15=75厘米，我们这块是80厘米还是可以的。如果按1：8来算即5X8=40厘米，意思是说一块口径5厘米的镜片，焦距在40-80厘米之间都是合用的，做出来的望远镜成像还是好的，低于或者超过这个范围太多做出来的望远镜成像就会很差了，就像你到二元店买一块口径10厘米的放大镜，它的焦距只有30多厘米这样，它的比例远远低于1：8的范围，只有1：3这样子，这种镜片是不行的，做出来观察到的图像琦变非常厉害，除非你只打算做一个给小孩子玩的玩具。
镜片我用白板纸（厚纸）来卷制外筒，主要是为了方便安装到物镜筒身上，卷的厚度由你所拥有的物镜筒内径来决定，卷到直径大小刚好放进物镜筒内为准。如果你的物镜筒也是自己卷制的，那就可以省掉这一步了，直接把物镜筒卷到和物镜的直径大小一样即可。物镜口径5厘米，要做一个3厘米的光栅，因为不是消色差镜片，色差还是有的，只能以牺牲口径的办法来消除了。如果你从网上花个几百块钱弄一块消色差的镜片那这个光栅就可以省了，还不会牺牲口径的集光量。
物镜筒我是用一些硬纸筒来做的，大家可以到喷绘的地方去问人家要，这些废纸筒对于喷绘工场的人来说只是一些废物，占他工场的地方，你问他们要他们是非常没有意见的，而且还不用你花钱，相当于你帮他处理垃圾，呵呵。
用此种硬纸筒来做镜筒是非常不错的，有硬度还有一定的强度和吸潮性，有一些朋友可能会建议用白色PVC下水管来做镜筒，这种塑料管有强度又薄，做下水管很好，做望远镜不行，因为它光滑的内壁，加上是白色，对光的反射太厉害，通过透镜光会在内壁里造成多次漫反射，对成像的质量影响不是一般的大，而是毁灭性的破坏，在此奉劝大家一句，此法不可取，如果你一定要用此法也不是没有解决的办法，那就是在内壁贴一层黑色的绒纸，如此一来就显得非常的麻烦。我们这块物镜的焦距是80厘米，物镜筒的长度只能比焦距略短20厘米左右，因为每个人的视力不一样，我们还要制作一目镜筒来调节，以应对不同视力的人观看。一般在工场得到的硬纸筒都比较长，大家可以用锯子根据镜片焦距来锯短纸筒。
接下来做目镜，此类镜片是大家最容易找得到的，几乎地摊上都可以买到，在这里我用的是修理钟表的那种放大镜，大家看过我发表的“自制复式生物显微镜”就知道它是什么样子的了，因为我做这个望远镜用的目镜和那个显微镜的一样，是通用的，当然，你也可以用其它的镜片，镜片的来源就是多种多样了，焦距用3厘米左右的两块可以组成一个焦距2.5厘米左右的复合目镜，如果要做到消色差，两片镜片的距离是单片焦距的三分之二，焦距可以缩短到原来单片焦距的四分之三，这个比例是在其它制作望远镜的书上看到的，但按我的经验，把两块镜片直接问隔三毫米左右，可以缩短一半的距离。像图中这种大倍率放大镜用来做目镜也是非常不错的，它的放大倍率在5倍左右，焦距和修钟表的放大镜一样，在4厘米左右，用三块，其时用两块也是可以的，用一块也行，但放大倍率就小了，如果有单块焦距3厘米的镜片更加好，两块就可以了，把焦距做到2厘米左右就可以了，这样这部望远的放大倍数就是80厘米÷2.5厘米=32倍，如果目镜焦距做到2厘米，那么它的放大倍数就是40倍，如果你得到焦距为1厘米的放大镜，那这台望远镜的放大倍率就达到80倍。望远镜的放大倍率是物镜焦距除以目镜焦距等于放大倍数，我们不能为了一味的追求放大的倍数而忽略了成像质量，在口径相同的情况下，放大倍数越高，画面越暗，大倍数在白天
观景和晚上看月亮还可以，看星星就没有必要了，就算你的放大倍数是200倍，从望远镜中看去仍然是一个小光点。
接下来我们要制作目镜筒，因为物镜筒我们用了喷绘材料的硬纸筒，目镜筒只能自己卷制来配合物镜筒了。目镜筒用250克左右的白板卡纸（牛皮纸之类的厚纸也行）来做，多卷几层，达到一定的厚度，感觉有一定的强度就行了。我一般是卷4-6层这样子，因为白板卡纸本身有一定的硬度，又方便卷曲，卷出来的镜筒有强度又带点弹性，非常适合。卷好后可在内壁做一光栅，最好是几个光栅，根据镜筒的长度来制作，我做最多达到三个，即在目镜筒里隔几厘米就做一个光栅，这样子可有效的减少光在内壁的漫反射，令观察不再受到杂光的影响，对成像质量有很大的保障。接着就做一个目镜接筒，主要是把目镜插入，方便更换不同焦距的目镜以组成不同的放大倍率。
目镜接筒可按图示方法来做，最后用胶水粘在目镜筒上即可，为了美观可在物镜筒和目镜筒的外面粘上一层音箱纸、墙纸之类的胶纸，颜色可以根据个人自己的喜好来粘贴，不一定要黑色，其时贴红木那木纹也是很好看的，或者银白色的铝箔纸也是不错的，不过本人还是比较喜欢传统的黑色。
至此一架望远镜基本完成，不过此时观看的景物是倒的，就是上下颠倒的，这对天文观测影响不大，因为星星和行星基本都是圆形的，也无所谓正反了，如果白天用来观景的话，在视觉上感觉就没那么舒服了，此时可以做一个正向镜来改善这种视觉，正向镜其时就是一面镜子，通过它可以把倒转的图像再倒一次变成正向的了，但左右却癫倒了，不过这对观看来说影响也不大了。正向镜的外壳用包装纸箱的瓦楞纸来做，有厚度和一定的强度而且材料易找和便于粘贴，里面粘一块小镜子，最好是那种镀铝镀在表面的镜子，比如很投影机或幻灯机里面拆出来那种，一般的普通镜子也行，但只能用来白天观景，晚上用来看星星和月亮之类的不好，因为镀膜在玻璃的下面，加上玻璃有一定的厚度，光线在斜射时，会在玻璃表面和玻璃下面的镀银层之间发生多次反射，镜子越厚，多次反射的现象越明显，此时观看到的星光会由一个按渐变的距离变成多个。这对观察造成不必要的影响，所以最好能用银子或铝镀在表面的那种反射镜，而且镜面要平，不然图像会琦变的。
上面那些都做好后，一架望远镜基本上就完成了，但是只能用手握着来观察对像，这对观测来说是一件很吃力的事，一直用手举着来观察对象，会因为手的抖动影响对被观测物细节的观测，时间长了手也会感觉很酸，此时一个望远镜镜架就显得非常重要。
望远镜的支架可以多种方式，最常见的是三角架形式，在这里我把它简化了，用一根方条跟一块厚木板搞掂了，其结构可以从图中看到。结构简单但它实用，制作也简便，材料易找。
在此说一下，正向镜用普通小镜子也是可以的，要求不高的也看得过去，白天观景没有一点影响，你几乎看不出多次反射的影响。因为工作忙的缘故，一直没有完成和发表此篇文章，让大家久等了，在此说声抱歉了，如果看不清楚图片，注册了极客迷网站会员的朋友可以在我的会员相册中观看或下载更多的高清相片，因为版面和篇幅所限，很多图片不能在此一一上传，喜欢的朋友可到我相册里观看。
其时在心中一直都想自己磨制天文望远镜的镜片，可惜时间不足，只有不断的在心中叨念有空了找齐材料自己磨制镜片，必竟现在想找一块称心的镜片不是那么好找的了，自己磨制镜片也不是一件很难的事，主要是你要有耐心和细心，自制还可以让自己学到更多的东西和锻炼动手的能力，希望有磨制镜片历程的朋友也能把自己的过程和方法心得介绍分享一下，让更多的人能够喜欢上DIY。
新手入门——天文望远镜使用小常识 一、如何调试寻星镜 1、白天，先将主镜筒对准远处的一个目标（约500米远），如烟囱、空调室外机等。装上低倍率目镜（如20MM目镜）寻找目标。将镜筒大致对准目标后，调节焦距系统直到目标清晰，并使之处于主镜中心点，然后将脚架全部锁紧。 2、小心调整寻星镜上的三个螺丝，将主镜看到的目标调到寻星镜的十字架中心。 3、更换高倍率目镜（如10MM目镜），重复上述的步骤。调试时，主镜里的目标始终控制在寻星镜的十字架中心。 ＊寻星镜调准后，千万不要动它。观测月亮，尽量选择在“弯月”，这时能更清晰的看到环形山、月海等。 二、赤道仪的简介和调整 （一）赤道仪简介 赤道仪有三个轴： 1、地平轴。垂直于地平面，下端与三脚架台连接，上端与极轴连接，有地平高度刻度盘。绕地平轴旋转可调整望远镜的地平方位角。 2、极轴（赤经轴）。一端与地平轴相连，上下扳动极轴可调整地平高度角。另一端与赤纬轴成90o角连接，装有时角度盘，用于望远镜指向的时角（赤经）调整。
3、赤纬轴。与极轴成90o相连，上端与主镜筒成90o相连，以保证镜筒与极轴平行。下端连接平衡锤，装有赤纬度盘，用于望远镜指向的赤纬度调整。 （二）赤道仪的调整 极轴调整。使望远镜极轴和地球自转轴平行，指向北天极。 1、主镜与赤道仪、三角架连接好，把将有“N”标志的一条腿摆在正北方。调整三角架高度，使三角架台水平。 2、松开极轴（赤经轴）螺钉，把主镜旋转到左边或右边。松开平衡锤螺钉，移动平衡锤，使望远镜与锤平衡。把望远镜旋回上方，制紧螺钉。 3、松开地平螺钉，转动赤道仪，使极轴（望远镜）指向北方（指南针定向），制紧螺钉。 4、松开极轴与地平轴连接螺钉，上下扳动极轴，使指针对准观测地点的地理纬度，制紧螺钉。 5、松开赤纬轴螺钉，转动望远镜使其与极轴平行（亦即与当地经线圈平行），制紧螺钉。 6、从望远镜（或调好光轴的寻星镜）中观看北极星是否在视场中央，如有偏差，则需对极轴的地平方位角，地平高度角作精细调整，直至北极星在视场中央不再移动。 7、拧动时角刻度盘，零时（0h）对准指针；拧动赤纬刻度盘，90o对准指针。 至此，望远镜就与地球自转轴、观测点子午面完全平行。

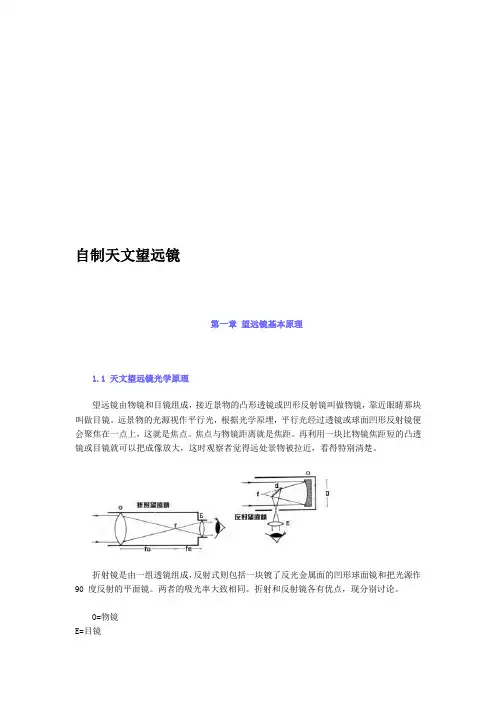

*自制天文望远镜* 第一章望远镜基本原理 黄隆 1.1 天文望远镜光学原理 望远镜由物镜和目镜组成，接近景物的凸形透镜或凹形反射镜叫做物镜，靠近眼睛那块叫做目镜。远景物的光源视作平行光，根据光学原埋，平行光经过透镜或球面凹形反射镜便会聚焦在一点上，这就是焦点。焦点与物镜距离就是焦距。再利用一块比物镜焦距短的凸透镜或目镜就可以把成像放大，这时观察者觉得远处景物被拉近，看得特别清楚。 折射镜是由一组透镜组成，反射式则包括一块镀了反光金属面的凹形球面镜和把光源作90 度反射的平面镜。两者的吸光率大致相同。折射和反射镜各有优点，现分别讨论。 O=物镜 E=目镜 f =焦点 fo=物镜焦距 fe=目镜焦距 D=物镜口径 d =斜镜 1.2 折射和反射望远镜的选择 折射望远镜的优点 1.影像稳定
折射式望远镜镜筒密封，避免了空气对流现象。 2.彗像差矫正 利用不同的透镜组合来矫正彗像差(Coma)。 3.保养 主镜密封，不会被污浊空气侵蚀，基本上不用保养。 折射望远镜的缺点 1.色差 不同波长光波成像在焦点附近，所以望远镜出现彩色光环围绕成像。矫正色差时要增加一块不同折射率的透镜，但矫正大口径镜就不容易。 2.镜筒长 为了消除色差，设计望远镜时就要把焦距尽量增长，约主镜口径的十五倍，以六吋口径计算，便是七呎半长，而且用起来又不方便，业余制镜者要造一座这样长而稳定度高的脚架很是困难的一回事。 3.价钱贵 光线要穿过透镜关系，所以要采用清晰度高，质地优良的 玻璃，这样价钱就贵许多。全部完成后的价钱也比同一口径的 反射镜贵数倍至十数倍。 反射望远镜的优点
1.消色差 任何可见光均聚焦于一点。 2.镜筒短 通常镜筒长度只有主镜直径八倍，所以比折射镜筒约短两倍。短的镜筒操作力便，又容易制造稳定性高的脚架。 3.价钱便宜 光线只在主镜表面反射，制镜者可以购买较经济的普通 玻璃去制造反射镜的主要部份。 反射望远镜缺点 1.遮光 对角镜放置在主镜前，把部份入射光线遮掉，而对角镜 支架又产生绕射，三支架或四支架的便形成六条或四条由光 星发射出来的光线。可以利用焦比八至十的设计减低遮光 率。 2.影像不稳定 开放式的镜筒往往产生对流现象，很难完满地解决问 题。所以在高倍看行星表面精细部份时便显出不容易了。 3.主镜变形 温度变化和机械因素，使主镜变形，焦点也跟改变，形成球面差，球面差就是主镜旁边缘和近光轴的平行光线聚焦于不同地方，但小口径镜不成问题。 4.保养 镀上主镜表面的铝或银，受空气污染影响，要半年再镀一次。不过一块良好的真空电镀镜面可维持数年之久。 折射望远镜由二块透镜组成，总共要磨四边光学面，反射望远镜只需要磨一边光学面，所以制造反射式望远镜花费较少时间。技术精良的话，一副自制的六吋口径反射望远镜质素随时超过市面出售的三吋折射望远镜。
ELITE 1500型激光测距仪望远镜使用说明 ELITE 1500型激光测距仪发射一种不可见的对眼睛安全的红外脉冲。复杂的线路和高精度时钟可瞬时校准距离，它通过测量每一个脉冲从测量者到目标，并返回的时间来测量距离。 在大多数情况下ELITE 1500的距离修正值是+/-1码（0.914米）。仪器的最大量程依靠待测目标的反射率。大多数情况下能达到1000码，高反射率情况下能达到1500码。仪器能测的最长、最短距离根据不同目标的反射特性和当时的环境状况不同。目标物的颜色、表层、尺寸和形状都会影响反射率和测程。颜色越亮，量程越远。红色具有很高的反射率，黑色反射率最低。明亮的表面比暗淡的表面测距远。待测物体的角度也有影响，90度角测量时（即：物体表面与发射的脉冲垂直）测距远，而有斜度时，测量距离就会受到限制。光线的强弱也会影响量程。阳光充足时量程提高。 针对不同目标的测量能力：
反射性较好的目标 1500码（约1370米） 树 1000码（约913米） 鹿 500码（约457米） 旗杆 400码（约365米） ELITE 1500型激光测距仪操作简介： 首先将9V方电池按正确极性装入电池安装处； >>电源： 轻按“发射键”测距仪内部电源即打开！通过目镜可看见测距仪处于准备测量状态。 >>单位切换： 通过长按“模式键”可直接切换单位：米（M）或码（Y） >>测量： 在打开电源，单位切换好以后，通过测距仪目镜中的“内部液晶显示屏”瞄准被测物体。 轻按“发射键”，测量的距离立即会显示在“内部液晶显示屏”上。 >>提示： 用户可通过“+/-2屈光度调节器”来调节被测物体，远近的清晰度。 瞄准越近的物体，“屈光度调节器”因往左旋转； 相反，瞄准越远的物体，“屈光度调节器”因往右旋转. 七、ELITE 1500型激光测距仪常见故障的排除： 仪器没有显示 ——压下发射键按纽； ——如果有必要，请更换电池； 转换测量目标时没有清除上一次的测量值 ——上一次测量值不需清除，只需对准新的目标，按下发射键按纽并保持，直到出现测量值。光学系统中出现黑点 ——是正常情况，在加工过程中无法完全消除。 无法得到测量值 ——确保LCD有显示 ——确保压下发射键按纽 ——确保没有任何物体遮住目镜 ——确保压下发射键按纽时仪器稳定 ——低反射率的目标要扫描其表面以找到反射率比较高的点。按住发射键按纽，使瞄准器在待测物体表面移动，在待测物体信号比较强时，把仪器固定在这个位置，按住发射键按纽，直到测量值出现 YARDAGE PRO ELITE 1500激光测距仪操作说明您所购买的YARDAGEPRO?ELITE1500型激光测距仪是一款经久耐用的高精度测距产品。这本说明书将向您详细介绍仪器的操作功能、模式调教以及如何对其进行保养，从而帮助您在使用过程中得到最佳的效果。要想获得最佳的性能并使仪器寿命更长，请务必在操作PRO?ELITE1500之前阅读这份操作说明:
赤道仪的使用方法 追踪因日周运动而移动的天体,最简单的方法是使用赤道仪式台架,确实比经纬仪方便得多。只要明白了使用的要领,作目视观则或照相均会产生很好的效果。晚间的星空,以北天极和南天极联机的自转轴为中心,每日旋转一次,称为日周运动。在赤道仪的台架上,把极轴(或称赤经轴)向北天极延长(在南半球时向南天极),就能简单地追踪星星的移动。换句话说,让赤道仪的极轴和地球的地轴平行,这个作业称为极轴调整,使用赤道仪时绝不能忘记,事先要与极轴对准平。 赤道仪的台架分为附有赤经、赤纬微动杆的, 以及附装极轴马达追踪式两种。附有微动杆的比经纬台的星星追踪方便,但须连续手动以便继续追踪,如果预算许可,最好是采用马达追踪式,会方便得多。必须调整赤道仪赤纬轴和极轴全体的平衡。如果平衡状态调节良好,固定螺丝放松时镜筒会静止,赤道仪的运转就会很圆滑,使用起来很平稳。 近年生产商在高级的赤道仪加进了GOTO功能，使用者可以指令望远镜自动指向观察目标。但耗电量大，野外观星时要携带大型蓄电池。 赤道仪的种类有很多。业余天文爱好者最常用的赤道仪有两种：分别是德国式及叉式赤道仪。德国式赤道仪适合折射、反射及折反射望远镜。而叉式赤道仪一般配合折反射望远镜使用。叉式赤道仪比德国式优胜的是不须要平衡锤，减轻仪器重量，方便野外观星。但是业余级数的叉式赤道仪稳定性不及德国式赤道仪。博冠系列望远镜用的赤道仪是德国式的赤道仪(如图)。 那我们就主要讲讲德国式赤道仪的使用方法吧！ (一)赤道仪简介 肉眼可见的天体,用寻星镜就可对准,赤道仪之作微调跟踪之用。而深空天体就必须利用赤道仪的时角、赤纬度盘才能找到。 赤道仪有三个轴： 1．地平轴。垂直于地平面，下端与三脚架台连接，上端与极轴连接，有地平高度刻度盘。绕地平轴旋转可调整望远镜的地平方位角。 2．极轴。一端与地平轴相连，上下扳动极轴可调整地平高度角。另一端与赤纬轴成90o角连接，装有时角度盘，用于望远镜指向的时角（赤经）调整。 3．赤纬轴。与极轴成90o相连，上端与主镜筒成90o相连，以保证镜筒与极轴平行。下端连接平衡锤，装有赤纬度盘，用于望远镜指向的赤纬度调整。 （二）对准、观测深空暗天体 第一步：极轴调整。使望远镜极轴和地球自转轴平行，指向北天极。 1．主镜与赤道仪、三角架连接好，把有“N”标志的一条腿摆在正北方。调整三角架高度，使三角架台水平。 2．松开极轴（赤经轴）制紧螺钉，把主镜旋转到左边或右边。松开平衡锤制紧螺钉,移动平衡锤,使望远镜与锤平衡。把望远镜旋回上方，制紧螺钉。 3．松开地平制紧螺钉，转动赤道仪，使极轴（望远镜）指向北方（指南针定向），制紧螺钉。
教您天文望远镜基础知识入门 一、望远镜种类 （一）折射式望远镜 折射式望远镜的构造如下图： 折射式望远镜由两个透镜组成：固定在镜筒前端的是物镜（其口径大小直接决定望远镜的性能）；在镜筒尾端可以调换的是目镜。
上图为星特朗AstroMaster系列 90EQ 优点：视野较大、星像明亮，使用和维护比较方便，反差及锐利度较同口径的反射镜佳，摄影及高倍行星观测，效果都相当不错。缺点：有色像差(色差)问题，会降低分辨率。 （二）反射式望远镜 反射式望远镜的构造如下图：
上图为牛顿式反射式望远镜。
上图为星特朗AstroMaster系列130EQ 优点：无色差、强光力和大视场，非常适合深空天体的目视观测。缺点：彗差和像散较大，视野边缘像质变差，操作不太容易, 维护相对复杂。 （三）折反射式望远镜 折反射式望远镜的构造如下图：
上图为星特朗Omni XLT 127
综合了折射镜和反射镜的优点：视野大、像质好、镜筒短、携带方便。有施密特-卡塞格林式和马克苏托夫-卡塞格林2种。 三种类型望远镜优缺点对比： （1）折射式：通常小型（口径80毫米以下）折射望远镜具有便携优势，结构简单可靠性高，可以在旅行时随身携带。在拍摄要求不高的情况完全可以满足摄影需求，而且与相机连接简单可以作为长焦镜头使用。 （2）反射式：大口径反射虽然不便携，但比其他类型望远镜有很多优势。首先，造价低廉，很多爱好者可以自己磨制。其次，大口径成像效果更好，利于高倍观测，而且焦比较小，适合观测和拍摄深空天体。 （3）折反式：折反同时具备折射式望远镜的便携和反射式望远镜的成像优势，但价格较贵。 三种望远镜优缺点对比： 折射式 优点：结构简单，便携，成像锐度好， 缺点：镜筒封闭维护保养容易有色差、球差，口径大的价格相对较贵 光学结构：物镜——目镜结构 反射式 优点：口径大，成像亮度高，无色差，价格相对便宜 缺点：不便携，有球差，镜筒开放维护保养相对困难 光学结构：反射镜——副镜——目镜结构 折反式 优点：便携，成像质量较好，镜筒封闭维护保养容易，
目鏡的作用是把望遠鏡主鏡的影像放大，雖然一塊透鏡也可以造成目鏡，但為了達至最佳效果，大多數的目鏡都是由二塊或者多至七塊透鏡組成。 目鏡主要由兩組透鏡合成，對著主鏡，接收著主鏡光束的透鏡稱為視場透鏡(field lens)，接近眼睛的
透鏡是目透鏡(eye lens)。 正目鏡和負目鏡 目鏡可分為正目鏡和負目鏡，正目鏡表示望遠鏡成形的實像 ( real image ) 在目鏡之外；負目鏡則表示望遠鏡的的虛像 ( virtual image ) 出現於目鏡內。所以正目鏡可當普通放大鏡用，把擺放在目鏡前的物體放大，負目鏡則不可以。 a.出射瞳孔 ( Exit pupil )
由主鏡射進來目鏡的光束，再離開目鏡的目透鏡成為細小光束的橫切直徑，就是出射瞳孔，或稱作藍斯登環 ( Ramsden disk ) 。出射瞳孔愈大，影像愈光亮。 出射瞳孔最好能夠配合人的瞳孔在晚間的寬度，約 5mm 至 9mm，這樣在黑夜觀看暗星体最恰當。應該要說清楚一點，出射瞳孔是要比我們的瞳孔細一些，否則進入不到眼睛的多餘光，便給浪費了. 出射瞳孔
出射瞳孔的直徑由入射瞳孔光束的大小所限制，入射瞳孔即望遠鏡的口徑，它們的關係在第一章中己列出。至於量度出射瞳孔的直徑，我們可以用一張白紙或磨砂玻璃放在目鏡後，量度最清晰的光環。得到它的直徑後，我們還可以用下列公式求出不知目鏡焦距的值。 例: 望遠鏡直徑 8 吋，焦距 56 吋，由望遠鏡系統量度到的出射瞳孔直徑是 1/14 吋，求自製目鏡的焦距。
出射瞳孔直徑和觀察用途 倍率出射瞳孔直徑每吋放大倍數觀察對象 十分低倍4~7 mm3~6 x寬視野深空星體。 低倍2~4 mm6~12 x常用倍率，找尋星星和觀看深空星體。 中倍1~2 mm12~25 x 月亮，行星，細小深空星體，寬視角雙星。 高倍0.7~1.0 mm25~35 x 月亮，在大氣穩定下觀看行星，雙星，星團。 十分高倍0.5~0.7 mm35~50 x大氣穩定下觀看行星和窄視角雙星。 b.目視距離 ( Eye relief )
自制天文望远镜 第一章望远镜基本原理 黄隆 1.1天文望远镜光学原理 望远镜由物镜和目镜组成，接近景物的凸形透镜或凹形反射镜叫做物镜，靠近眼睛那块叫做目镜。远景物的光源视作平行光，根据光学原埋，平行光经过透镜或球面凹形反射镜便会聚焦在一点上，这就是焦点。焦点与物镜距离就是焦距。再利用一块比物镜焦距短的凸透镜或目镜就可以把成像放大，这时观察者觉得远处景物被拉近，看得特别清楚。 折射镜是由一组透镜组成，反射式则包括一块镀了反光金属面的凹形球面镜和把光源作90度反射的平面镜。两者的吸光率大致相同。折射和反射镜各有优点，现分别讨论。 O=物镜 E=目镜 f=焦点 fo=物镜焦距 fe=目镜焦距 D=物镜口径 d=斜镜 1.2折射和反射望远镜的选择 折射望远镜的优点 1.影像稳定
折射式望远镜镜筒密封，避免了空气对流现象。 2.彗像差矫正 利用不同的透镜组合来矫正彗像差(Coma)。 3.保养 主镜密封，不会被污浊空气侵蚀，基本上不用保养。 折射望远镜的缺点 1.色差 不同波长光波成像在焦点附近，所以望远镜出现彩色光环围绕成像。矫正色差时要增加一块不同折射率的透镜，但矫正大口径镜就不容易。 2.镜筒长 为了消除色差，设计望远镜时就要把焦距尽量增长，约主镜口径的十五倍，以六吋口径计算，便是七呎半长，而且用起来又不方便，业余制镜者要造一座这样长而稳定度高的脚架很是困难的一回事。 3.价钱贵 光线要穿过透镜关系，所以要采用清晰度高，质地优良的 玻璃，这样价钱就贵许多。全部完成后的价钱也比同一口径的 反射镜贵数倍至十数倍。 反射望远镜的优点 1.消色差
任何可见光均聚焦于一点。 2.镜筒短 通常镜筒长度只有主镜直径八倍，所以比折射镜筒约短两倍。短的镜筒操作力便，又容易制造稳定性高的脚架。 3.价钱便宜 光线只在主镜表面反射，制镜者可以购买较经济的普通 玻璃去制造反射镜的主要部份。 反射望远镜缺点 1.遮光 对角镜放置在主镜前，把部份入射光线遮掉，而对角镜 支架又产生绕射，三支架或四支架的便形成六条或四条由光 星发射出来的光线。可以利用焦比八至十的设计减低遮光 率。 2.影像不稳定 开放式的镜筒往往产生对流现象，很难完满地解决问 题。所以在高倍看行星表面精细部份时便显出不容易了。 3.主镜变形 温度变化和机械因素，使主镜变形，焦点也跟 改变，形成球面差，球面差就是主镜旁边缘和近光轴的平行光线聚焦于不同地方，但小口径镜不成问题。 4.保养 镀上主镜表面的铝或银，受空气污染影响，要半年再镀一次。不过一块良好的真空电镀镜面可维持数年之久。 折射望远镜由二块透镜组成，总共要磨四边光学面，反射望远镜只需要磨一边光学面，所以制造反射式望远镜花费较少时间。技术精良的话，一副自制的六吋口径反射望远镜质素随时超过市面出售的三吋折射望远镜。 至于选择何种类形的望远镜则视乎个别天文爱好者的需要和喜爱而定。通常一枝四吋以下的折射望远镜已足够作普通观测研究的用途。若果兴趣是观察行星或双星，便应该设计八
GOTOSTAR 自动寻星双轴电驱系统使用说明 GOTOSTAR 自动寻星双轴驱动电控系统由自动寻星控制器，赤经微控制驱动电机，赤纬微控制驱动电机，连接电缆等组成。GOTOSTAR 能让您随心所欲使望远镜快速运行到指向目标，轻松快捷，在有限的观测时间内观测更多的天空星体，GOTOSTAR 指向精度高，跟踪平稳，力矩大，不丢步，是赤道仪、经纬仪的最佳伴侣。 一、GOTOSTAR 自动寻星双轴电驱系统标配清单 1.自动寻星控制器(控制器手柄) 1 只 2.赤经微控制驱动电机 1 只 3.赤纬微控制驱动电机 1 只 4.六芯螺旋电缆 2 根 5.RS232 串行电缆 1 根 6.赤经赤纬蜗杆齿轮 2 只 7.220V 交直流转换器(12V，1.25A) 1 只 8.12V直流电源线 1 根 9.M6*40内六角不锈钢螺钉 1 只 10.M6*12内六角不锈钢螺钉 1 只 11.M6内六角搬手 1 把 12.M4内六角搬手 1 把 二、GOTOSTAR 自动寻星双轴电驱系统选配件 1.12V电源线带汽车点烟器插头(5M) 2.电动调焦器组件 3.GPS模块 三、GOTOSTAR 自动寻星双轴电驱系统的安装 (本系统适用的赤道仪有EQ5、CG5、LXD75、LXD55、GP、GPD、JE160、HY5等) 1.用随机配送的M4内六角搬手,将赤经、赤纬蜗杆齿轮分别固定在赤经、赤纬蜗杆伸出轴上,并紧固(齿轮端离底部约3mm,紧固螺钉端朝外）。 2.用随机配送的M6内六角搬手及M6*35mm不锈钢螺钉将赤经微控制驱动电机固定在赤经轴下方。(注意齿轮间隙不要太大,也不要太紧)用M6*12mm不锈钢螺钉将赤纬微控制驱动电机固定在赤纬轴侧面。 四、GOTOSTAR 自动寻星双轴电驱系统电缆的连接 1.将六芯螺旋电缆一端插头插入自动寻星控制器背面六芯插座内,另一端插入赤经驱动电机外壳下方的任一六芯插座内。 2.将另一根六芯螺旋电缆一端插头插入赤经电机外壳下方的任一六芯插座内,另一端插头插入赤纬电机外壳上任一六芯插座内。
76700天文望远镜怎么装 安装顺序：三脚架先支起来，。然后装上镜筒。镜筒固定后，在镜筒上面安装寻星镜（用来初步寻找目标物体），然后装上目镜（装在调焦筒中）。使用巴罗夫镜的时候，先装巴罗夫镜，再装目镜。（装巴罗夫镜，需要把安装目镜的装置上的盖子拿掉。） ★反射式/焦距:700mm,通光口径：76mm ★可组35倍,56倍,175倍加1.5x正像镜可组52倍,84倍,263倍加3x增倍镜可组156倍,252倍,789倍。（望远镜放大倍数=物镜的焦距
/目镜的焦距*搭配上的镜倍率（随不同目镜焦距配置不同而改变放大倍数） ★目视贯穿星等:11.40等 ★理论分辨率:1.842 角秒,这相当于可以看出1000米处相距0.893 厘米的两个物体。 ★光力:0.109 巴罗夫镜作用（Barlow lens） 它的作用就是延长主镜（物镜）的焦距，以达到增加放大率的效果。 物镜通光口径60mm，焦距900mm； 目镜三个，焦距分别为4mm，12.5mm，20mm，所以只用目镜的倍数分别为：225，72和45倍。 1.5倍正像镜一个，与三个目镜的组合倍数分别为：338，108和68倍。 3倍巴洛夫镜一个，与三个目镜的组合倍数分别为：675，216和135倍（巴洛夫镜与正像镜不能同时使用）。 90°反射镜一个（成倒像，适合看天体，不适合看风景） 45°反射镜一个（成正像，风景天体皆可） 5倍寻星镜一个（寻星镜成倒像，不适合单独拿下来做小望远镜，但它成像确实还不错） 月亮镜一个，能有效控制色散，适合看月亮时使用。 太阳镜一个，观测太阳时用，但基于对眼睛的爱护，不建议观测太阳，切记切记！
天文望远镜基础知识介绍
天文望远镜基础知识科普 一、望远镜基本原理与天文望远镜 望远镜是一种利用凹透镜和凸透镜观测遥远物体的光学仪器，是通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，再经过一个放大目镜而使人看到远处的物体，并且显得大而近的一种仪器。所以，望远镜是天文和地面观测中不可缺少的工具。 天文望远镜是望远镜的一种，是观测天体的重要工具，可以毫不夸大地说，没有望远镜的诞生和发展，就没有现代天文学。随着望远镜在各方面性能的改进和提高，天文学也正经历着巨大的飞跃，迅速推进着人类对宇宙的认识。 二、天文望远镜的结构 下面是天文望远镜的结构图，不是说每一款望远镜都是这样的。有的天文望远镜没有寻星镜，有的在镜筒上还安装了中垂来调节平衡。还有会赠送很多其他的天文配件，比如太阳滤镜、增倍镜（巴洛镜）、更多倍数的目镜。 天文望远镜重要部位的作用： 1.主镜筒：观测星星的主要部件。 2. 寻星镜：快速寻找星星。主镜筒通常都以数十倍以上的倍率观测 星体。在找星星时，如果使用数十倍来找，因为视野小，要用主镜筒将星星找出来，可没那麼简单，因此我们就使用一支只有放大数倍的小望远镜，利用它具有较大视野的功能，先将要观测的星星位置找出来，如此就可以在主镜筒，以中低倍率直接观测到该星星。 3. 目镜：人肉眼直接观看的必要部件。目镜起放大作用。通常一部 望远镜都要配备低、中和高倍率三种目镜。 4.天顶镜：把光线全反射成90°的角，便于观察。 5. 三脚架：固定望远镜观察时保持稳定。
三、天文望远镜的性能指标 评价一架望远镜的好坏首先看它的光学性能，然后看它的机械性能的指向精度和跟踪精度是否优良。光学性能主要有以下几个指标： 1．口径：物镜的有效口径，在理论上决定望远镜的性能。口径越大，聚光本领越强，分辨率越高，可用放大倍数越大。 2．集光力：聚光本领，望远镜接收光量与肉眼接收光量的比值。人的瞳孔在完全开放时，直径约7mm。70mm口径的望远镜，集光力是70/7=10倍。 3．分辨率：望远镜分辨影像细节的能力。分辨率主要和口径有关。 4．放大倍数：物镜焦距与目镜焦距的比值，如开拓者60/700天文望远镜，使用H10mm目镜，放大倍数=物镜焦距700mm/目镜焦距10mm=70倍；放大倍数变大，看到的影像也越大。 5．视场：望远镜成像的天空区域在观测者眼中所张的角度，也称视场角。放大倍数越大，视场越小。 6．极限星等：是望远镜所能观测到最暗的星等，主要和口径、焦比有关。正常视力的人，在黑暗、空气透明的场合最暗可看到6等星，而70mm口径望远镜的集光力是肉眼的100倍，能看到比6等星再暗五个星等的11等星。 因此，衡量望远镜的重要参量是口径。 四、天文望远镜的分类 （一）光学望远镜 1609年，伽利略制造出第一架望远镜，至今已有近四百年的历史，其间经历了重大的飞跃，根据物镜的种类可以分为三种： 1.折射望远镜：物镜为凸透镜，位于镜筒的前端，来自天体的光线经物镜折射后成像在焦面上，故称为折射望远镜。优点---使用方便，镜体轻巧，便于
【自制天文望远镜】自己如何制作望远镜图解天文望远镜DIY步骤 如何自制望远镜 望远镜实际上就是一个使远处的物体看起来变近的工具。为了实现这个功能，望远镜上有一个装置（物镜，也叫作主镜）可以收集远处物体发出的光，并将光线（图像）传到另一个装置（目镜透镜）的焦点处，后者会将图像放大并传到您的眼里。按照以下的步骤，您就能自己在家里制作出一个简单的望远镜：两片放大镜——直径大约在2.5——3厘米之间（如果其中一片放大镜比另一片大些，效果会更好）一个纸筒——用纸巾或者礼品包装纸卷成筒状（长一些会比较好） 胶带 剪刀 一把直尺、码尺或者卷尺 印有内容的纸——报纸或者杂志都可以 按照以下步骤来组装望远镜： 拿出两片放大镜和一篇打印好的文章。 将一片放大镜（大的那一片）放在您和纸之间。文章上的影像看起来会很模糊。 将另一个放大镜放在您的眼睛和第一个放大镜之间。 前后移动第二片玻璃，直到印刷内容看起来非常清晰。您将注意到文章看起来变大了，并且是倒立的。 请一个朋友帮助测量两片放大镜之间的距离，并记录下来。 在纸筒靠近前端开口处大约2.5厘米的地方剪一个槽。不要将卷筒剪穿。这个槽应能够容纳较大的那片放大镜。 在纸筒上再剪一个槽，这个槽与第一个槽之间的距离等于您的朋友所记录的距离。这是放置第二片放大镜的地方。 将两片放大镜放在相应的槽上（大的放在前面，小的放在后面），并用胶带将它们固定好。 在较小的放大镜后面留大约1——2厘米的卷筒，将多余的卷筒剪掉。 用这个望远镜来看印有内容的纸张，以检查它是否制作成功了。您也许要花点精力来确定两个镜片之间的准确距离，从而使图像能够聚焦。 您已经制作成了一个简单的折射望远镜！有了这个望远镜，您就可以用它来观察月亮、一些星团和地球上的东西（比如鸟）。 以上就是普通望远镜的制作方法，接下来让我们一起看看如何制作更专业的天然望远镜。 【图解教程】自制天文望远镜
学用户手册 很多天文爱好者在购买天文望远镜的时候都是很惘然，到底哪一款天文望远镜最适合自己，能否看到星星，能看清楚到什么程度，等等疑问，而且对于一些天文望远镜的型号，参数，光学系统也不了解。在购买天文望远镜之前，让我们大家一起来了解一下。首先来说说天文望远镜的光学系统吧。 天文望远镜有折射式天文望远镜、反射式天文望远镜和折反射式天文望远镜 1以透镜作为物镜的，称为折射望远镜.使用起来比较方便，视野较大，星像明亮，但是有色差，从而降低了分辨率。优质折射镜的物镜是两片双分离消色差物镜或3片复消色差物镜。不过，消色差或复消色差并不能完全消除色差。 折射望远镜用透镜系统聚光。小的时候大部分人有这样的经验，在晴天我们用放大镜点燃一片树叶或纸。这个实验的原理就是放大镜把表面的光聚焦成一点，使这一点的温度特别高，即光度特别大。一架折射望远镜用透镜组完成同样的事情。在折射望远镜大的一端有两片大小相等但不同类型的镜片。当光通过它们，它们共同工作把光聚焦在望远镜筒另一端。在这一点，不管望远镜指向哪里都会成像。 2用反射镜作为物镜的，称为反射望远镜.反射镜天文望远镜的优点是没有色差，但是，反射镜的彗差和像散较大，使得视野边缘像质变差。常用的反射镜有牛顿式和卡塞格林式两种。前者光学系统简单、价格便宜，球面反射镜在后端，目镜在前端侧面；后者光学系统的主、副镜为非球面，主镜和目镜都在后面，成像质量较好，价格也较贵。一般说来，对天文普及工作，特别是对观测经验不足的爱好者来说，牛顿式反射望远镜使用起来不太方便，其物镜又需经常镀膜，维护起来也麻烦 3既包含透镜，又有反射镜的称为折反射望远镜。折反射天文望远镜镜兼顾了折射镜天文望远镜和反射镜天文望远镜的优点：视野大、像质好、镜筒短、携带方便。与等焦距和同等口径的折射望远镜相比，价格还不及三分之一。折反射镜有施密特—卡塞格林式我们一般简称施卡和马克苏托夫—卡塞格林式，我们一般简称马卡。
望远镜的光学形式与优缺点简介 望远镜的光学形式分为折射式、反射式、折反射式等三种。 折射望远镜 折射镜的镜片结构是由二片到三片所组合的消色差设计。 优点：焦距长、视野较大、解析力强、拍摄出的星点锐利，星像明亮，最适合于做天体测量方面的工作、观测月球、行星、双星表现出色，较大口径的产品易于地面观景、非常适合做月面及行星的扩大摄影。影像清晰锐利，高对比度、较好的消色差设计、极好的APO高消色差、好的镜片几乎无色差、使用寿命很长，但须注意不要让镜片发霉、易于设置和使用、保养容易，很少或不需要维护、底片比例尺大、对镜筒弯曲不敏感、简单和可靠的设计、密封的镜筒避免了空气扰动图像并保护光学镜片、物镜永久固定式安装，无需校正。 缺点：价格高昂。大口径规格比较昂贵、较重、长度和体积比同等口径和焦距的牛顿反射或折反望远镜更大、存在一些色彩畸变(消色差双胶合透镜)、有残余的色差，从而降低了分辨率、优质折射镜的物镜是2片双分离消色差物镜或3片复消色差物镜。不过，消色差或复消色差并不能完全消除色差，所谓消色差物镜只是对白光中7种色光的2种色光（红和兰光）消除色差，而复消色差物镜除了对2种色光
消色差之外，还对第3种色光（黄光）消除了剩余色差。短焦的折射镜有周边像差的现象，但这些缺点现已可解决。口径无法做太大，增大口径的成本因素限制了商业产品的最大尺寸，经济的设计大多为中小口径产品、巨大的光学玻璃浇制也十分困难，对紫外、红外波段的辐射吸收很厉害、到1897年叶凯士望远镜建成，折射望远镜的发展达到了顶点，此后的这一百年中再也没有更大的折射望远镜出现。这主要是因为从技术上无法铸造出大块完美无缺的玻璃做透镜，并且，由于重力使大尺寸透镜的变形会非常明显，因而丧失明锐的焦点。反射式望远镜： 优点：口径较大，影像明亮。成本低，没有色差，可做较大的口径，适合做星云、星团的摄影。没有色差，能在广泛的可见光范围内记录天体发出的信息，且相对于折射望远镜比较容易制作。 缺点：口径越大，视场越小，光轴需常调整，反射镜面镀膜易氧化，物镜需要定期镀膜（三至五年），否则星星愈看愈暗，保养较为繁复。反射镜的慧差和像散较大，使得视野边缘像质变差，周边像差使星象肥大。彗形像差，这已被克服。 常用的反射镜有牛顿式和卡塞格林式2种。 牛顿反射望远镜 光学系统简单、价格便宜，球面反射镜在后端，目镜在前端侧面；牛顿反射望远镜采用一面凹面镜作为主要物镜，光进入镜筒的底端，然后折回开口处的第二反射镜，再次改变方向进入目镜焦平面。目镜为便于观察，被安置靠近望远镜镜筒顶部的侧方。牛顿反射望远镜用
探究天文望远镜原理与制作 深圳中学高二（4）班研究性学习论文报告组长：刘锦泰组员：吴学阳王腾翔吴耀宏宋昊刘洪元余伟航
内容摘要：小组成员通过收集学习探讨研究总结，深入了解天文望远镜的内外结构及光学成像原理，并利用学习得到的知识进行自主设计及制作天文望远镜，并由此提高了研究性学习探究能力及动手能力。这是从意识到实践的一次重要尝试，对我们日后的学习生活将会起到积极的作用。 关键词：中学生天文望远镜自制DIY 光学
前言 天文望远镜，通过光学成像的方法使人看到远处的物体，并且显得大而近的一种仪器。随着望远镜在各方面性能的改进和提高，天文学也正经历着巨大的飞跃，迅速推进着人类对宇宙的认识。可以毫不夸大地说，没有望远镜的诞生和发展，就没有现代天文学。借此，我们以一个高中生的角度，深入的探究天文望远镜的结构、性能、历史、发展……以期从中学习到许多光学知识，同时制作的经验能为广大的天文爱好者作为借鉴。 天文望远镜的发展历程十分的漫长，1608年，荷兰眼镜商人李波尔赛偶然发现用两块镜片可以看清远处的景物，受此启发，他制造了人类历史第一架望远镜。 1609年，伽利略制作了一架口径4.2厘米，长约1.2米的望远镜。他是用平凸透镜作为物镜，凹透镜作为目镜，这种光学系统称为伽利略式望远镜。伽利略用这架望远镜指向天空，得到了一系列的重要发现，天文学从此进入了望远镜时代。 1611年，德国天文学家开普勒用两片双凸透镜分别作为物镜和目镜，使放大倍数有了明显的提高，以后人们将这种光学系统称为开普勒式望远镜。现在人们用的折射式望远镜还是这两种形式，天文望远镜是采用开普勒式。 需要指出的是，由于当时的望远镜采用单个透镜作为物镜，存在严重的色差，为了获得好的观测效果，需要用曲率非常小的透镜，这势必会造成镜身的加长。所以在很长的一段时间内，天文学家一直在梦想制作更长的望远镜，许多尝试均以失败告终。 1757年，杜隆通过研究玻璃和水的折射和色散，建立了消色差透镜的理论基础，并用冕牌玻璃和火石玻璃制造了消色差透镜。从此，消色差折射望远镜完全取代了长镜身望远镜。但是，由于技术方面的限制，很难铸造较大的火石玻璃，在消色差望远镜的初期，最多只能磨制出10厘米的透镜。 十九世纪末，随着制造技术的提高，制造较大口径的折射望远镜成为可能，随之就出现了一个制造大口径折射望远镜的高潮。世界上现有的8架70厘米以上的折射望远镜有7架是在1885年到1897年期间建成的，其中最有代表性的是1897年建成的口径102厘米的叶凯士望远镜和1886年建成的口径91厘米的里克望远镜。 ………… 以上皆为众多实验的缩影，此后，对于天文望远镜的制作和研究进入了近现代的历程。天文望远镜的知识不断得到补充和扩展，望远镜的发展更加的迅猛。同时，众多睿智的科学家对于天文望远镜的细微的巧妙的改造使得望远镜更加的
实验一：天文望远镜原理与结构 一、实验目的： 1、熟悉天文望远镜的结构； 2、熟练掌握天文望远镜的使用； 3、熟悉天文台的基本设施以及日常使用； 二、实验条件和设施 天文望远镜、天文台 三、实验方案和步骤 （一）天文望远镜的结构 口径：物镜的直径,口径大小决定望远镜的集光力与解像力,口径愈大愈亮,解像力愈高； 焦距：从物镜到焦点距离,一般以“f”表示,单位为mm.如f=600mm表示焦距600mm； 焦比：口径(mm)=焦比；相当于镜头的光圈，以“F”表示；F值越低，亮度越高； 倍率：物镜焦距(mm)÷目镜焦距(mm)，物镜焦距越长，或更换越短焦的目镜，倍率越大； 光轴：望远镜中光路的轴心，若光轴偏斜，望远镜便不能发挥最佳性能，严重时可能无法成像； 镀膜：在镜片表面镀上一层特殊的金属化合物，目的是减少反光，增加光线透射率； 寻星镜：是一支低倍的小望远镜同架在主镜上，利用其视野较广的特性，方便搜索天体； 导星镜：主镜在进行较长时间的观测时，为了及时纠正跟踪中的误差，在主镜旁设置一个起监视作用的望远镜，它就叫导星镜，导星镜的口径、焦距与放大倍数均要比寻星镜大，视场比寻星镜小（观测前同样需要校调导星镜光轴与主镜光轴平行）。这样，当观测目标偏离主镜中心时，在导星镜中就能反映出来，可以及时将它调回视场中心。 赤道仪 赤道仪的功能除了承载望远镜之外，最重要的是藉由步进马达带动赤经本体，使望远镜能跟随星体移动，常见的有德式与叉式两种，其中又以德式最普遍，以下就以德式赤道仪做简单介绍。 极轴望远镜：天球北极与南极的连线称为极轴，极轴望远镜的功能就是校正赤道仪赤经轴，使其与极轴平行，一般都是内藏在赤经本体之中。 赤经轴：赤道仪中与极轴平行的旋转轴称为赤经轴。 赤纬轴：赤道仪中与极轴垂直的旋转轴称为赤纬轴。 重锤:安装在赤纬轴底部，可上下调整，用来平衡望远镜的重量，平衡的步骤在德式赤道仪中是非常重要的，关系到赤道仪的寿命。 马达：带动赤经轴旋转使赤道仪转速与地球自转同步，需要配合控制器使用。 刻度盘：赤经轴与赤纬轴上都有刻度盘，受限于精度，刻度盘都仅供参考用。
怎样制作一个简易的天文望远镜? 2009-12-14 00:19 制作材料：100度老花镜（100度的老花镜焦距是100CM、200度的老花镜焦距是50CM，到眼镜店就可以买到）、纸筒（如果要有塑料或者金属的也行）、目镜（可以用放大镜代替，目镜的直径要小点，找眼镜店的打磨一下） 将所有镜片都搞定了，制作一个100CM长的纸筒，在一端放上主镜100度的老花镜，再在另一端放上目镜，自己找东西固定住。 使用时只要来回伸缩目镜就行了。 主镜的直径愈大，收集的光就愈多，就是可以看到暗暗的星星。 其它方法： 材料：大凸透镜（物镜）、小凸透镜（目镜）、手电筒、厚纸板、胶水、尺等步骤一：将大凸透镜（物镜）固定，在透镜后方放置一纸片，以手电筒照射透镜，移动纸片观测透镜焦点。 步骤二：重复步骤一，将大凸透镜（物镜）换成小凸透镜（目镜），观测透镜焦点。 步骤三：设计一可变焦之望远镜。 步骤四：以自制之望远镜观看尺之最小格线(0.1 cm)，移动尺与望远镜间之距离，观察最远可辨识尺之格线的距离。
----------------------------------------------------------------------------- 普物实验－望远镜制作 原理回顾 1. 折射式望远镜 折射式望远镜的光学系统，实质上与显微镜一样。二者都是由目镜观看物镜所造成的像。它们的差别是：望远镜是用来看长距离的大物体，而显微镜是用以观看眼前的小物体。 下图说明天文望远镜的构造和原理。物镜使物体O行成缩小的实像I。I’是I 经由目镜所造成的虚像。与显微镜的情况相同，I’可以呈现於眼睛之近点与远点间的任一位置上。实际上，望远镜所观看的物体离仪器非常远，所以它造成的像I之位置几乎就在物镜的第二焦点上。此外，若I’这个像在无穷远处，则I 位於目镜的第一焦点。因此，目镜与物镜间的距离（亦即望远镜的镜筒长度）便等於物镜与目镜的焦距之和。 望远镜的角放大率之定义为：最后的像I’对眼睛所张之角与物体对裸眼所张的角之比值。这比值可表为物镜与目镜的焦距之比，其推理方式如下。上图中，通过物镜第一焦点F1，并通过目镜第二焦点F2’的光线，用粗线画出以示强调。物体（未画出）对物镜所张的角是u，他对裸眼所张的角度也是这个值。此外，由於观察者的眼睛在焦点F2’右侧不远处，所以最后的像对眼睛所张的角等於u’。ab与cd这两段距离显然相等，并等於像I的高度y’。由於u与u’ 都很小，可以用它们的正切值代替它们（u=tanu）。由F1ab与F2’cd两个直角三角形可得 因此， 於是，望远镜角放大率等於物镜焦距除以目镜焦距之商。负号显示所成的像是倒像。 2. 双筒望远镜 若这望远镜是用来做天文观测的，那麼倒像并非缺点；可是我们希望望远镜能形成正立的像。稜镜双筒望远镜(prism binocular)可以达成这目的，下图显示其剖视图，其中的物镜与目镜之间，有一对45°-45°-90°全反射稜镜。在稜镜斜面上发生的四次反射，把像倒过来，而成为正立像。 3. 反射式望远镜 反射式望远镜里，一凹面镜代替透镜作为物镜，如下图所示。这种装置在大型望远镜方面，有许多理论上及实际上的优点。反射面镜根本不会有色像差，而且消除它的球面像差比消除透镜的要容易多。镜面不须采用透明材料，而且反射镜可以做的比透镜坚固，因为透镜只能由边缘支持。世界上最大的反射式望远镜之镜面直径超过5公尺。由於像形成於入射光线所经区域的一部份，所以只有把
星特朗NexStar SLT天文望远镜 使用说明书 NexStar 60，NexStar 80，NexStar 102，NexStar 114，NexStar 130
目 录 简介 (6) 警告 (6) 组装 (9) 组装NexStar望远镜 (9) 安装手控器的支架 (10) 三脚架上安装叉臂 (10) 叉臂上安装望远镜筒 (10) 天顶镜 (10) 目镜 (11) 调焦 (12) 星点寻星镜 (12) 安装星点寻星镜 (12) 操作星点寻星镜 (13) 安装手控器 (13) NexStar供电 (14) 手控器 (15) 手控器介绍 (15) 手控器操作 (16) 校准程序 (17) 星空校准 (17) 两星校准 (19) 一星校准 (20) 太阳系校准 (20) NexStar重新校准 (21)
天体分类 (22) 选择天体 (22) 回转指向天体 (22) 寻找行星 (23) 漫游模式 (23) 星群漫游 (23) 方向键 (24) 速率键 (24) 设置步骤 (25) 跟踪模式 (25) 跟踪速率（Tracking Rate） (25) 观察时间-地点(View Time-Site) (25) 用户定义目标(User Defined Objects) (25) Get RA/DEC (26) Goto R.A/Dec (26) 辨认 (26) 望远镜设置功能 (27) 设定时间-位置 (27) 消齿隙 (27) 回转极限 (27) 选星范围 (28) 方向键 (28) 实用功能（Utility Features） (28) GPS开/关 (28)
天文望远镜基础知识科普 一、望远镜基本原理与天文望远镜 望远镜是一种利用凹透镜和凸透镜观测遥远物体的光学仪器，是通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，再经过一个放大目镜而使人看到远处的物体，并且显得大而近的一种仪器。所以，望远镜是天文和地面观测中不可缺少的工具。 天文望远镜是望远镜的一种，是观测天体的重要工具，可以毫不夸大地说，没有望远镜的诞生和发展，就没有现代天文学。随着望远镜在各方面性能的改进和提高，天文学也正经历着巨大的飞跃，迅速推进着人类对宇宙的认识。 二、天文望远镜的结构 下面是天文望远镜的结构图，不是说每一款望远镜都是这样的。有的天文望远镜没有寻星镜，有的在镜筒上还安装了中垂来调节平衡。还有会赠送很多其他的天文配件，比如太阳滤镜、增倍镜（巴洛镜）、更多倍数的目镜。 天文望远镜重要部位的作用： 1.主镜筒：观测星星的主要部件。 2. 寻星镜：快速寻找星星。主镜筒通常都以数十倍以上的倍率观测 星体。在找星星时，如果使用数十倍来找，因为视野小，要用主镜筒将星星找出来，可没那麼简单，因此我们就使用一支只有放大数倍的小望远镜，利用它具有较大视野的功能，先将要观测的星星位置找出来，如此就可以在主镜筒，以中低倍率直接观测到该星星。 3. 目镜：人肉眼直接观看的必要部件。目镜起放大作用。通常一部 望远镜都要配备低、中和高倍率三种目镜。 4.天顶镜：把光线全反射成90°的角，便于观察。 5. 三脚架：固定望远镜观察时保持稳定。
三、天文望远镜的性能指标 评价一架望远镜的好坏首先看它的光学性能，然后看它的机械性能的指向精度和跟踪精度是否优良。光学性能主要有以下几个指标： 1．口径：物镜的有效口径，在理论上决定望远镜的性能。口径越大，聚光本领越强，分辨率越高，可用放大倍数越大。 2．集光力：聚光本领，望远镜接收光量与肉眼接收光量的比值。人的瞳孔在完全开放时，直径约7mm。70mm口径的望远镜，集光力是70/7=10倍。 3．分辨率：望远镜分辨影像细节的能力。分辨率主要和口径有关。 4．放大倍数：物镜焦距与目镜焦距的比值，如开拓者60/700天文望远镜，使用H10mm目镜，放大倍数=物镜焦距700mm/目镜焦距10mm=70倍；放大倍数变大，看到的影像也越大。 5．视场：望远镜成像的天空区域在观测者眼中所张的角度，也称视场角。放大倍数越大，视场越小。 6．极限星等：是望远镜所能观测到最暗的星等，主要和口径、焦比有关。正常视力的人，在黑暗、空气透明的场合最暗可看到6等星，而70mm口径望远镜的集光力是肉眼的100倍，能看到比6等星再暗五个星等的11等星。 因此，衡量望远镜的重要参量是口径。 四、天文望远镜的分类 （一）光学望远镜 1609年，伽利略制造出第一架望远镜，至今已有近四百年的历史，其间经历了重大的飞跃，根据物镜的种类可以分为三种： 1.折射望远镜：物镜为凸透镜，位于镜筒的前端，来自天体的光线经物镜折射后成像在焦面上，故称为折射望远镜。优点---使用方便，镜体轻巧，便于携
