电动车充电器原理及维修
常用电动车充电器根据电路结构可大致分为两种。

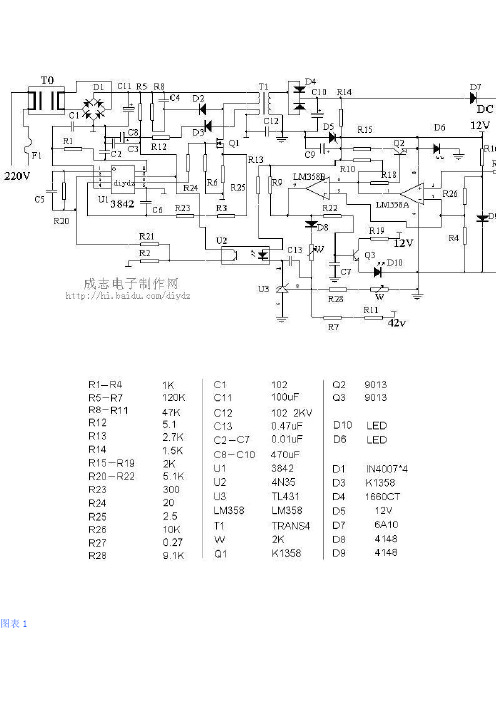

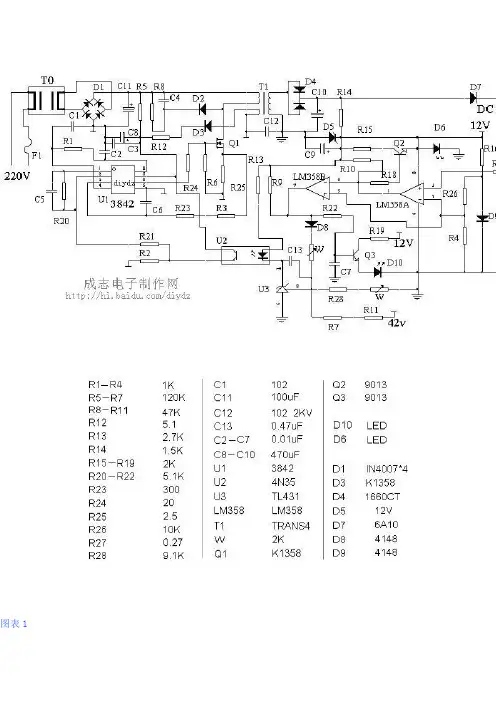

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1
图表1
工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。 R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤
波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。此电压一路经R18,强迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。同时7脚输出高电压，此电压一路使Q3导通，D10点亮。另一路经D8，W1到达反馈电路，使电压降低。充电器进入涓流充电阶段。1－2小时后充电结束。
充电器常见的故障有三大类。1：高压故障 2;低压故障 3：高压，低压均有故障。高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。Q1击穿,R25开路。U1的7脚对地短路。R5开路，U1无启动电压。更换以上元件即可修复。若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。应重点检测Q1和T1的引脚是否有虚焊。若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。此时不能长时间通电，否则将严重烧毁低压电路。低压故障大部分是充电器与电池正负极接反，导致R27烧断，LM358击穿。其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V，更换以上元件即可修复。另外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最终导致热失控，充爆电池。若输出电压偏低，会导致电池欠充。高低压电路均有故障时，通电前应首先全面检测所有的二极管，三极管，光耦合器4N35，场效应管，电解电容，集成电路，R25,R5,R12,R27，尤其是D4（16A60V,快恢复二极管），C10(63V,470UF)。避免盲目通电使故障范围进一步扩大。有一部分充电器输出端具有防反接，防短路等特殊功能。其实就是输出端多加一个继电器，在反接，短路的情况下继电器不工作，充电器无电压输出。还有一部分充电器也具有防反接，防短路的功能，其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供，且接有一个二极管（防反接）。待电源正常启动后，就由充电器提供低压工作电源。
第二种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。配合LM324（4运算放大器），实现三阶段充电。见图表2
220V交流电经D1-D4整流，C5滤波得到300V左右直流电。此电压给C4充电，经TF1高压绕组，TF2主绕组,V2等形成启动电流。TF2反馈绕组产生感应电压，使V1，V2轮流导通。因此在TF1低压供电绕组产生电压，经D9,D10整流，C8滤波，给
TL494,LM324,V3,V4等供电。此时输出电压较低。TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经TF2反馈绕组激励V1,V2。使V1,V2,由自激状态转入受控状态。TF2输出绕组电压上升，此电压经R29,R26,R27分压后反馈给TL494的1脚（电压反馈）使输出电压稳定在41.2V上。R30是电流取样电阻，充电时R30产生压降。此电压经R11,R12反馈给TL494的15脚（电流反馈）使充电电流恒定在1.8A左右。另外充电电流在D20上产生压降，经
R42到达LM324的3脚。使2脚输出高电压点亮充电灯，同时7脚输出低电压，浮充灯熄灭。充电器进入恒流充电阶段。而且7脚低电压拉低D19阳极的电压。使TL494的1脚电压降低，这将导致充电器最高输出电压达到44.8V。当电池电压上升至44.8V时，进入恒压阶段。当充电电流降低到0.3A—0.4A时LM324的3脚电压降低，1脚输出低电压，充电灯熄灭。同时7脚输出高电压，浮充灯点亮。而且7脚高电压抬高D19阳极的电压。使TL494的1脚电压上升，这将导致充电器输出电压降低到41.2V上。充电器进入浮充。
修一充电器,我们首先用眼睛观察比较明显的损坏，如上图保险丝严重烧毁，电容鼓起。还有最下一图圈红圈处(另一充电器)。然后看北面是否有元件松动脱焊,特别是变压器,滤波电感,大电解电容.
本例从保险丝的损坏情况，（从上图）可以判定有以下几种可能：
1,桥式整流二极管有部分击穿
2,滤波电容失效或击穿短路
3,场效应管击穿
4,其它原因，如线路被金属物体短路等。
所以我们先进行第一步，检查整流二极管，用测量二极管档去测它们的正向压降，如图2,图3所示
然后测量场效就管，看其是否击穿,如图4：
测电流取样电阻，看是否损坏，如图5：
测场效应管驱动电阻是否损坏，如图6：（图示颜色为红红黑金，阻值为22欧＋—5%）
测量3842电源与地之间的正向压降
由于取样电阻及驱动电阻都未损坏和3842的测量，从这步其本可以判断3842未损坏。如果前两者损坏，3842可以说99.9%损坏。如最后一图的情况。
另一损坏充电器总览图
在上一期里，我们是以一个UC3842＋LM324为核心的单端反激式充电器，这次，我们就以TL494构成的一款充电器的维修。
充电器总览图：如图1,图2（背视图）所示。
从图1中我们明显的看到保险管严重损坏，因此还是按上一期介绍的从电源输入端入手：
首先检查由4只二极管构成的全桥整流电路。如图3所示：
图中的测试数值表示二极管已击穿损坏,四个均要测量.
接着检查两只大功率三极管.一般使用的是13007,常见的还有C2625,13009等.测量时一般测量它的两个PN结的好坏,基本上就可以测量出它的好坏,图示已击穿,正常数值在0.5-0.8之间.
然后测量两只三极管对应的驱动电阻,绝大都数厂家用的是2.2欧1瓦的电阻.图中数值,左图元件完好,右图已击穿损坏,需要更换.
检查两只高效率整流二极管是否击穿损坏,图示数值正常,击穿显示为 .0XX
测量两只1815三极管的好坏.图示为完好.
更换掉损坏的元件,换上新元件,通电测试,充电器正常指示,经测量参数正常,这样这个充电器就修好了.
