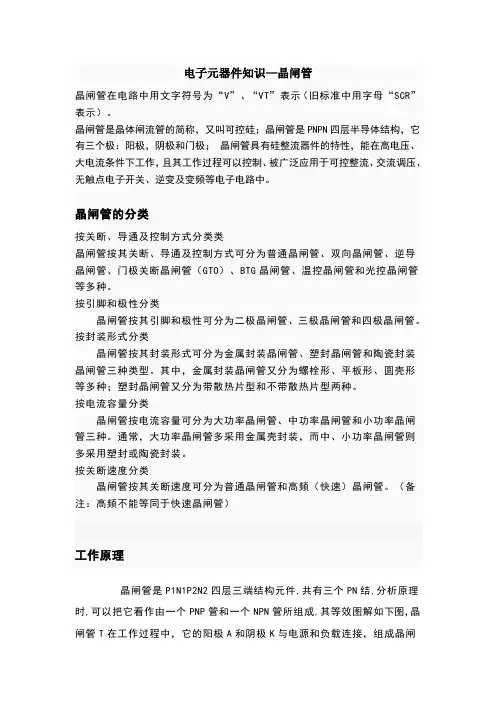

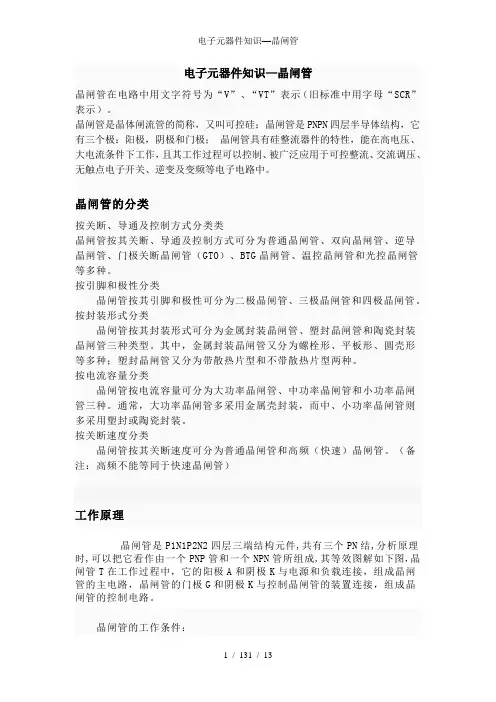

贴片晶闸管引脚，封装，及内部结构图 附：技术参数表及代换件
JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD SOT-523 Plastic-Encapsulate Transistors 2SC4617 TRANSISTOR (NPN) FEATURES z Low Cob:Cob=2.0pF(Typ) z Complement to 2SA1774 MAXIMUM RATINGS (T a =25℃ unless otherwise noted) ELECTRICAL CHARACTERISTICS (T a =25℃ unless otherwise specified) Parameter Symbol Test conditions M in T yp M ax U nit Collector-base breakdown voltage V (BR)CBO I C =50uA, I E = 0 60 V Collector-emitter breakdown voltage V (BR)CEO I C =1mA, I B =0 50 V Emitter-base breakdown voltage V (BR)EBO I E =50uA, I C =0 7 V Collector cut-off current I CBO V CB =60V, I E =0 0.1 μA Emitter cut-off current I EBO V EB =7V, I C =0 0.1 μA DC current gain h FE V CE =6V, I C = 1mA 120 560 Collector-emitter saturation voltage V CE(sat) I C =50mA, I B = 5mA 0.4 V Transition frequency f T V CE =12V, I C =2mA, f=100MHz 180 MHz Collector output capacitance C ob V CB =12V, I E =0, f=1MHz 3.5 pF CLASSIFICATION OF h FE Rank Q R S Range 120-270 180-390 270-560 Marking BQ BR BS A,May,2011
文章由情难枕精心整理，希望对大家的学习和工作带来帮助 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)：
常用贴片元件封装尺寸图 目录 1 TO-268AA 41 D-7343 2 TO-26 3 D2PAK 42 C-6032 3 TO-263-7 43 B-3528 4 TO-263- 5 44 A-3216 5 TO-263-3 45 SOT883 6 TO-252 DPAK 46 SOT753 7 TO-252-5 47 SOT666 8 TO252-3 48 SOT663 9 2010 49 SOT552-1 10 4020 50 1SOT523 11 0603 51 SOT505-1 12 0805 52 SOT490-SC89 13 01005 53 SOT457 SC74 14 1008 54 SOT428 15 1206 55 SOT416/SC75 16 1210 56 SOT663 SMD 17 1406 57 SOT363 SC706L 18 1812 58 SOT353/sc70 5L 19 1808 59 SOT346/SC59 20 1825 60 SOT343 SMD 21 2010 61 SOT323/SC70-3 SMD 22 2225 62 SOT233 SMD 23 2308 63 SOT-223/TO-261AA SMD 24 2512 64 SOT89/TO243AA SC62 SMD 25 DO-215AB 65 SOT23-8 26 DO-215AA 66 SOT23-6 27 DO-214AC 67 SOT23-5 28 DO-214AB 68 SOT23 29 DO-214AA 69 SOT143/TO253 SMD 30 DO-214 31 DO-213AB 32 DO-213AA 33 SOD123H 34 SOD723 35 SOD523 36 SOD323 37 SOD-123F 38 SOD123 39 SOD110 40 DO-214AC SOD106
1、SMT 表面封装元器件图示索引（完善） 名称 图示 常用于 备注 Chip 电阻，电容，电感 片式元件 MLD ： Molded Body 钽电容，二极 管 模制本体元件 CAE ： Aluminum Electrolytic Capacitor 铝电解电容 有极性 Melf ： Metal Electrode Face 圆柱形玻璃二极管, 电阻（少见） 二个金属电极 SOT ： Small Outline Transistor 三极管，效应管 小型晶体管 JEDEC(TO) EIAJ(SC) TO ： Transistor Outline 电源模块 晶体管外形的贴片元件 JEDEC(TO) OSC ： Oscillator 晶振 晶体振荡器 Xtal ：Crystal 晶振 二引脚晶振
SOD： Small Outline Diode 二极管 小型二极管（相 比插件元件） JEDEC SOIC： Small Outline IC 芯片，座子小型集成芯片 SOP： Small Outline Package 芯片 小型封装，也称 SO，SOIC 引脚从封装 两侧引出呈 海鸥翼状(L 字形) 前缀： S：Shrink T：Thin SOJ： Small Outline J-Lead 芯片 J型引脚的小芯 片【也成丁字形】 LCC： Leadless Chip carrier 芯片 无引脚芯片载 体： 指陶瓷基板的四 个侧面只有电极 接触而无引脚的 表面贴装型封 装。也称为陶瓷 QFN 或QFN-C PLCC： plastic leaded Chip carrier 芯片 引脚从封装的四 个侧面引出，呈 丁字形或J型， 是塑料制品。DIP： Dual In-line Package 变压器，开关, 芯片 双列直插式封 装：引脚从封装 两侧引出QFP： Quad Flat Package 芯片 四方扁平封装： 引脚从四个侧面 引出呈海鸥翼 (L)型。基材有陶
贴片电阻、贴片电容规格、封装、尺寸·功率 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 英制(inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20 贴片电阻电容功率与尺寸对应表 电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint 简述 基本结构 分类 规格、封装、 尺寸 额定功率及工 作电压 阻值,标准阻 值 标识 规格书、生产 厂家
命名方法 价格、报价 创建时间：2005-12-30 最后修改时间：2006-10-29 贴片电阻套件 为方便学生、研发人员试验和产 品试制，特推出片式电阻系列套 件。 我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM 公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。 按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制
成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。 封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。 特性： 体积小，重量轻 适合波峰焊和回流焊 机械强度高，高频特性优越 常用规格价格比传统的引线电阻还便宜 生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。 市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。主要的生产厂商几乎都在中国建立生产基地。台湾国巨（Yageo）公司为世界上第一大生产商。日本企业则生产一些如0201、0402、高精度、高电压，具有工艺难度，利润高的系列。台湾及国内工厂则多生产些
三极管的封装形式 是指三极管的外形参数，也就是安装半导体三极管用的外壳。材料方面，三极管的封装形式主要有金属、陶瓷和塑料形式；结构方面，三极管的封装为TO×××，×××表示三极管的外形；装配方式有通孔插装（通孔式）、表面安装（贴片式）和直接安装；引脚形状有长引线直插、短引线或无引线贴装等。常用三极管的封装形式有TO－92、TO－126、TO－3、TO－220TO等。 国产晶体管按原部标规定有近30种外形和几十种规格，其外形结构和规格分别用字母和数字表示，如TO－162、TO－92等。晶体管的外形及尺寸如图1所示。
图1 晶体管的外形及尺寸 1 封装 1.金属封装 （1）B型：B型分为B－1、B－2、…、B－6共6种规格，主要用于1W及1W以下的高频小功率晶体管，其中B－1、B－3型最为常用。引脚排列：管底面对自己，由管键起，按顺时针方向依次为E、B、C、D（接地极）。其封装外形如图2（a）所示。 （2）C型：引脚排列与B型相同，主要用于小功率。其封装外形如图2（b）所示。 （3）D型：外形结构与B型相同。引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。其封装外形如图2（c）所示。 （4）E型：引脚排列与D型相同，封装外形如图3（d）所示。 （5）F型：该型分为F－0、F－1～F－4共5种规格，各规格外形相同而尺寸不同，主要用于低频大功率管封装，使用最多的是F－2型封装。引脚排列：管底面对自己，小等腰三角形的庵面朝下，左为E，右为B，两固定孔为C。其封装外形如图2（e）所示。¨ （6）G型：分为G－1～G－6共6种规格，主要用于低频大功率晶体管封装，使用最多的是G－3、G－4型。其中G－1、G－2为圆形引出线，G－3～G－6为扁形引出线。引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。其封装外形如图2（f）所示。 2.塑料封装
贴片电容的封装及分类 贴片电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列， 具体分类如下：类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 贴片电容的分类 一 NPO电容器 二 X7R电容器 三 Z5U电容器 四 Y5V电容器 区别：NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一 NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到125℃时容量变化为 0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。 封装 DC=50V DC=100V
在PCB 中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给岀的是元 器件本身的大小，如引脚宽度，间距等，但是在 PCB 板上相应的焊盘大小应该比引脚的尺寸要稍大，否则 焊接的可靠性将不能保证。下面将主要讲述焊盘尺寸的规范问题。 为了确保贴片元件（SMT ）焊接质量，在设计SMT 印制板时，除印制板应留出 3mm-8mm 的工艺边外， 应按有关规范设计好各种元器件的焊盘图形和尺寸， 布排好元器件的位向和相邻元器件之间的间距等以外， 我们认为还应特别注意以下几点 ： （1） 印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等）和所需留用的铜箔之 处，均应为裸铜箔。即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀 层处的阻焊膜破裂或起皱，以保证 PCB 板的焊接以及外观质量。 （2） 查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关 的尺寸相匹配。必须克服不加分析或对照就随意抄用或调用所见到的资料 J 或软件库中焊盘图形尺寸的不 良习惯。设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容） 和与焊接有关的尺寸（如SOIC,QFP 等）。 （3） 表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。 （a ）如图1所示，焊盘的长度 B 等于焊端（或引脚）的长度 T ，加上焊端（或引脚）内侧（焊盘）的延伸 长度bl ,再加上焊端（或引脚）外侧（焊盘）的延伸长度 b2，即B=T+b1+b2。其中bl 的长度（约 为0.05mm — 0.6mm ），不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生 桥接现象及兼顾元器件的贴装偏差为宜； b2的长度（约为0.25mm — 1.5mm ），主要以保证能形成最 佳的弯月形轮廓的焊点为宜（对于 soic 、QFP 等器件还应兼顾其焊盘抗剥离的能力） T p h 卜 + ? fr ： 仙 .-i — *■ bi —S. ----- 卜 " _____ 图1理想的优质焊点形状及真焊轴 （b ）焊盘的宽度应等于或稍大（或稍小）于焊端（或引脚）的宽度 常见贴装元器件焊盘设计图解，如图 2所示。 片状元件 _翼形引脚
www.mccsemi .com PACKAGE OUTLINES Note: Drawings Are Not To Scale C DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A ----- .166 ----- 4.20 B ----- .079 ----- 2.00 ? C ----- .020 ----- 0.52 ? D 1.000 --- 25.40 --- DO-35 DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A .166 .205 4.10 5.20 B .080 .107 2.00 2.70 ? C .028 .034 .70 .90 ? D 1.000 --- 25.40 --- DO-41 DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A .166 .205 4.10 5.20 B .080 .107 2.00 2.70 ? C .021 .025 .53 .64 ? D 1.000 --- 25.40 --- A-405 DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A .230 .300 5.80 7.60 B .104 .140 2.60 3.60 ? C .026 .034 .70 .90 ? D 1.000 --- 25.40 --- DO-15 DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A ----- .300 ----- 7.62 B ----- .107 ----- 2.72 ? C .018 .022 0.46 0.56 ? D 1.000 --- 25.40 --- DO-7 DIMENSIONS INCHES MM DIM MIN MAX MIN MAX NOTE A ----- .370 ----- 9.50 B ----- .250 ----- 6.40 ? C .048 .052 1.20 1.30 ? D 1.000 --- 25.40 --- DO-201AD
常用贴片元件封装 1 电阻： 最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类 1）贴片电阻的封装与尺寸如下表： 英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 2）贴片电阻的封装、功率与电压关系如下表： 英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V) 0201 0603 1/20W 25 0402 1005 1/16W 50 0603 1608 1/10W 50 0805 2012 1/8W 150 1206 3216 1/4W 200
1210 3225 1/3W 200 1812 4832 1/2W 200 2010 5025 3/4W 200 2512 6432 1W 200 3）贴片电阻的精度与阻值 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度， J －表示精度为5％、 F－表示精度为1％。 T －表示编带包装 阻值范围从0R-100M 2电容： 1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF 无极性电容下述两类封装最为常见，即0805、0603； 英制尺寸公制尺寸长度宽度厚度 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30 1808 4520 4.50±0.40 2.00±0.20 ≤2.00 1812 4532 4.50±0.40 3.20±0.30 ≤2.50 2225 5763 5.70±0.50 6.30±0.50 ≤2.50 3035 7690 7.60±0.50 9.00±0.05 ≤3.00
A,Jan,2013 JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD SOT-523 Plastic-Encapsulate Transistors MMBT2907AT TRANSISTOR (PNP) FEATURES z Complementary to NPN Type (MMBT2222AT) z Small Package MARKING:2F MAXIMUM RATINGS (T a =25℃ unless otherwise noted) ELECTRICAL CHARACTERISTICS (T a =25℃ unless otherwise specified) Parameter Symbol Test conditions Min Typ Max Unit Collector-base breakdown voltage V (BR)CBO I C =-10μA, I E =0 -60 V Collector-emitter breakdown voltage V (BR)CEO I C =-10mA, I B =0 -60 V Emitter-base breakdown voltage V (BR)EBO I E =-10μA, I C =0 -5 V Collector cut-off current I CBO V CB =-50V, I E =0 -10 nA Emitter cut-off current I EBO V EB =-5V, I C =0 -10 nA h FE(1) V CE =-10V, I C =-0.1mA 75 h FE(2) V CE =-10V, I C =-1mA 100 h FE(3) V CE =-10V, I C =-10mA 100 h FE(4) V CE =-10V, I C =-150mA 100 300 DC current gain h FE(5) V CE =-10V, I C =-500mA 50 I C =-150mA, I B =-15mA -0.4 V Collector-emitter saturation voltage V CE(sat) I C =-500mA, I B =-50mA -1.6 V I C =-150mA, I B =-15mA -1.3 V Base-emitter saturation voltage V BE(sat) I C =-500mA, I B =-50mA -2.6 V Transition frequency f T V CE =-20V,I C =-50mA, f=100MHz 200 MHz Collector output capacitance C ob V CB =-10V, I E =0, f=1MHz 8 pF Emitter input capacitance C ib V EB =-2V, I C =0, f=1MHz 30 pF Delay time t d 10 ns Rise time t r V CC =-30V, I C =-150mA, I B1=-15mA 40 ns Storage time t s 225 ns Fall time t f V CC =-6V, I C =-150mA, I B1=I B2=-15mA 30 ns Symbol Parameter Value Unit V CBO Collector-Base Voltage -60 V V CEO Collector-Emitter Voltage -60 V V EBO Emitter-Base Voltage -5 V I C Collector Current -600 mA P C Collector Power Dissipation 150 mW R ΘJA Thermal Resistance From Junction To Ambient 833 ℃/W T j Junction Temperature 150 ℃ T stg Storage Temperature -55～+150 ℃ 3. COLLECTOR
贴片电容封装详细资料 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司产品手册。？ NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。？ * NPO电容器？ NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±ΔC。NPO电容的漂移或滞后小于±%,相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±%。 NPO电容器随封装形式不同其电容量和介质损
耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。？ 封装 DC=50V DC=100V？ 0805 ？ 1206 ？ 1210 560---5600pF 560---2700pF？ 2225 μF μF？ NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。？ * X7R电容器？ X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。？
目录 TO-268AA贴片元件封装形式图片 (3) TO-263 D2PAK封装尺寸图 (4) TO-263-7封装尺寸图 (5) TO-263-5封装尺寸图 (6) TO-263-3封装尺寸图 (7) TO-252 DPAK封装尺寸图 (8) TO-252-5封装尺寸图 (9) TO252-3封装尺寸图 (10) 0201封装尺寸 (11) 0402封装尺寸图片 (12) 0603封装尺寸图 (13) 0805封装尺寸图 (14) 01005封装尺寸图 (15) 1008封装尺寸图 (16) 1206封装尺寸图 (17) 1210封装尺寸图 (18) 1406封装尺寸图 (19) 1812封装尺寸图 (20) 1808封装尺寸图 (21) 1825封装尺寸图 (22) 2010封装尺寸图 (23) 2225封装尺寸图 (24) 2308封装尺寸图 (25) 2512封装尺寸图 (26) DO-215AB封装尺寸图 (27) DO-215AA封装尺寸图 (28) DO-214AC封装尺寸图 (29) DO-214AB封装尺寸图 (30) DO-214AA封装尺寸图 (31) DO-214封装尺寸图 (32) DO-213AB封装尺寸图 (33) DO-213AA封装尺寸图 (34) SOD123H封装图 (35) SOD723封装尺寸图 (36) SOD523封装尺寸图 (37) SOD323封装尺寸图 (38) SOD-123F封装尺寸图 (39) SOD123封装尺寸图 (40) SOD110封装尺寸图 (41) DO-214AC SOD106封装尺寸图 (42) D-7343封装尺寸图 (43)
A,Oct,2010 JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD SOT-323 Plastic-Encapsulate Transistors MMST4403 TRANSISTOR (PNP) FEATURES ● Complementary To MMST4401 ● Small Surface Mount Package MARKING:K3T MAXIMUM RATINGS (T a =25℃ unless otherwise noted) Symbol Parameter Value Unit V CBO Collector-Base Voltage -40 V V CEO Collector-Emitter Voltage -40 V V EBO Emitter-Base Voltage -5 V I C Collector Current -600 mA P C Collector Power Dissipation 200 mW R ΘJA Thermal Resistance From Junction To Ambient 625 ℃/W T j Junction Temperature 150 ℃ T stg Storage Temperature -55～+150 ℃ ELECTRICAL CHARACTERISTICS (T a =25℃ unless otherwise specified) Parameter Symbol Test conditions Min Typ Max Unit Collector-base breakdown voltage V (BR)CBO I C =-100μA, I E =0 -40 V Collector-emitter breakdown voltage V (BR)CEO I C =-1mA, I B =0 -40 V Emitter-base breakdown voltage V (BR)EBO I E =-100μA, I C =0 -5 V Collector cut-off current I CBO V CB =-35V, I E =0 -100 nA Collector cut-off current I CEO V CE =-35V, I B =0 -500 nA V CE =-1V, I C =-100μA 30 V CE =-1V, I C =-1mA 60 V CE =-1V, I C =-10mA 100 V CE =-2V, I C =-150mA 100 300 DC current gain h FE V CE =-2V, I C =-500mA 20 I C =-150mA, I B =-15mA -0.4 V Collector-emitter saturation voltage V CE(sat) I C =-500mA, I B =-50mA -0.75 V I C =-150mA, I B =-15mA -0.75 -0.95 V Base-emitter saturation voltage V BE(sat) I C =-500mA, I B =-50mA -1.3 V Transition frequency f T V CE =-10V,I C =-20mA , f=100MHz 200 MHz Collector output capacitance C ob V CB =-10V, I E =0, f=1MHz 8.5 pF https://www.doczj.com/doc/4c14640131.html, 【南京南山半导体有限公司 — 长电三极管选型资料】
三极管的封装及引脚识别 三极管的封装形式是指三极管的外形参数，也就是安装半导体三极管用的外壳。材料方面，三极管的封装形式主要有金属、陶瓷和塑料形式；结构方面，三极管的封装为TO×××，×××表示三极管的外形；装配方式有通孔插装（通孔式）、表面安装（贴片式）和直接安装；引脚形状有长引线直插、短引线或无引线贴装等。常用三极管的封装形式有TO－92、TO－126、TO－3、TO－220TO等。 国产晶体管按原部标规定有近30种外形和几十种规格，其外形结构和规格分别用字母和数字表示，如TO－162、TO－92等。晶体管的外形及尺寸如图1所示。
图1 晶体管的外形及尺寸 1 封装 1.金属封装 （1）B型：B型分为B－1、B－2、…、B－6共6种规格，主要用于1W及1W以下的高频小功率晶体管，其中B－1、B－3型最为常用。引脚排列：管底面对自己，由管键起，按顺时针方向依次为E、B、C、D（接地极）。其封装外形如图2（a）所示。 （2）C型：引脚排列与B型相同，主要用于小功率。其封装外形如图2（b）所示。 （3）D型：外形结构与B型相同。引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。其封装外形如图2（c）所示。 （4）E型：引脚排列与D型相同，封装外形如图3（d）所示。 （5）F型：该型分为F－0、F－1～F－4共5种规格，各规格外形相同而尺寸不同，主要用于低频大功率管封装，使用最多的是F－2型封装。引脚排列：管底面对自己，小等腰三角形的庵面朝下，左为E，右为B，两固定孔为C。其封装外形如图2（e）所示。¨ （6）G型：分为G－1～G－6共6种规格，主要用于低频大功率晶体管封装，使用最多的是G－3、G －4型。其中G－1、G－2为圆形引出线，G－3～G－6为扁形引出线。引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。其封装外形如图2（f）所示。 2.塑料封装 （1）S－1型、S－2型、S－4型：用于封装小功率三极管，其中以S－1型应用最为普遍。S－1、S－2、S－3型管的封装外形如图2（g）、（h）、（i）所示。引脚排列：平面朝外，半圆形朝内，引脚朝上时从左到右为E、B、C。 （2）S－5型：主要用于大功率三极管。引脚排列：平面朝外，半圆形朝内，引脚朝上时从左到右为E、B、C。S－5型的封装外形如图2（j）所示。 （3）S－6lA、S－6B、S－7、S－8型：主要用于大功率三极管，其中以S－7型最为常用。S－6A引脚排列：切角面面对自己，引脚朝下，从左到右依次为B、C、E。它们的引脚排列与外形分别如图5.12（k）、（l）、（m）、（n）所示。 （4）常见进口管的外形封装结构：TO－92与部标S－1相似，TO－92L与部标S－4相似，TO126与S －5相似，TO-202与部标S－7相似。
贴片电容封装材质特性 单片陶瓷电容器 (通称贴片电容是目前用量比较大的常用元件 , 就 AVX 公司生产的贴片电容来讲有 NPO 、 X7R 、 Z5U 、 Y5V 等不同的规格 , 不同的规格有不同的用途。下面我们仅就常用的 NPO 、 X7R 、 Z5U 和 Y5V 来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法 , 这里我们引用的是 AVX 公司的命名方法 , 其他公司的产品请参照该公司产品手册。 NPO 、 X7R 、 Z5U 和 Y5V 的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同 , 随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器 * NPO电容器 NPO 是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO 电容器是电容量和介质损耗最稳定的电容器之一。在温度从 -55℃到 +125℃时容量变化为 0±30ppm/℃ , 电容量随频率的变化小于±0.3ΔC 。 NPO 电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同 , 大封装尺寸的要比小封装尺寸的频率特性好。下表给出了 NPO 电容器可选取的容量范围。
NPO 电容器适合用于振荡器、谐振器的槽路电容 , 以及高频电路中的耦合电容。 * X7R电容器 X7R 电容器被称为温度稳定型的陶瓷电容器。当温度在 -55℃到 +125℃时其容量变化为 15%,需要注意的是此时电容器容量变化是非线性的。 X7R 电容器的容量在不同的电压和频率条件下是不同的 , 它也随时间的变化而变化 , 大约每 10年变化1%ΔC, 表现为 10年变化了约 5%。 X7R 电容器主要应用于要求不高的工业应用 , 而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了 X7R 电容器可选取的容量范围。 * Z5U电容器 Z5U 电容器称为“通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围 , 对于 Z5U 电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下 Z5U 电容器有最大的电容量。但它的电容量受环境和工作条件影响较大 , 它的老化率最大可达每 10年下降 5%。尽管它的容量不稳定 , 由于它具有小体积、等效串联电感(ESL 和等效串联电阻(ESR 低、良好的频率响应 , 使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了 Z5U 电容器的取值范围。
