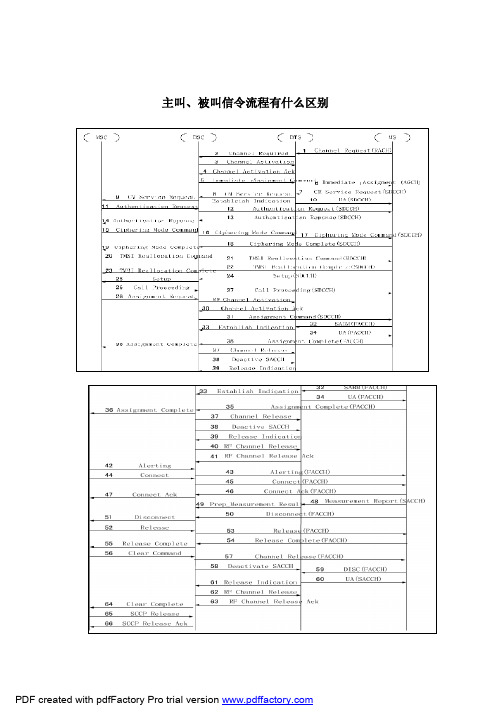

主叫：
1、rrc连接请求（UE—RNC、RACH）
可看出业务类型（speech（12.2k）、video（64k））；包含UE标识：TMSI、LAI=MCC+MNC+LAC；请求原因：主叫会话、被叫会话、短信发送、短信接收、FTP下载、注册；UE能力：是否支持GSM等。
2、RNC要求NODEB建立无线链路，准备无线资源（建立在DCH
上才有）
RL建立请求、RL建立响应、DL SYNC、UL SYNC。
3、rrc连接建立（RNC—UE、FACH）
包含rrc建立的链路消息（建立在公共信道或DCH）、频点、上行最大发射功率等；RNC侧还可以看到UE的IMSI、TMSI、P-TMSI，功率步长等。
4、rrc连接建立完成（UE—RNC、DCCH）
UE上报自己的能力：功率支持等级、是否支持GSM、多载波、FDD/TDD。
5、CM服务请求（初始直传消息、RNC—UE、DCCH）
业务请求：呼叫、紧急呼叫、短消息等。
6、初始化UE消息（RNC—UE）
7、直传消息（鉴权请求消息、CN—RNC）
8、直传消息（鉴权请求消息、RNC—UE）
9、直传消息（鉴权响应、UE—RNC—CN）
10、安全模式建立过程，同鉴权过程
11、身份认证请求（RNC—UE）
12、身份认证响应（UE—RNC）
13、SETUP（UE—RNC）
包含UE支持的语音编码及被叫号码。
14、呼叫进程启动（RNC—UE）
表明请求的呼叫已被接受。
15、Rab指派请求（CN—RNC）
Rab建立是为了UE与CN间传送语音、数据及多媒体业务，rrc建立则是为了建立UE—RNC—CN之间的信令连接。
16、无线链路重配置准备（RNC—NODEB）
NODEB建立DCH来承载rab。
17、无线链路重配置完毕（NODEB—RNC）
18、rb建立（RNC—UE）
建立一个新的物理承载，包含扩频因子信息。
19、rb建立完成（UE—RNC）
表明请求的呼叫已被接受。
20、rab指派响应（RNC—CN）
表明rab建立完成。
21、振铃（RNC—UE）
被叫发振铃音。
22、Connect（RNC—UE）
表明被叫已接电话。
23、连接确认（UE—RNC）
主叫确认连接，呼叫建立完成开始通话。
24、Disconnect（UE—RNC）
挂机，包含挂机原因：user等。
25、Release（RNC—UE）
RNC要求释放资源。
26、释放完成（UE—RNC）
27、Rrc释放（RNC—UE）
含原因。
28、释放完成（UE—RNC）
被叫：
1、Paging type1或者Paging type2（RNC—UE）
1为空闲状态时，2为连接状态时；主叫收到呼叫进程启动消息后被叫收到寻呼消息；包含寻呼原因及寻呼方式（TMSI或IMSI）。
2、寻呼响应（UE—RNC）
3、Rrc建立过程
4、Setup（RNC—UE）
含主叫号码。
5、呼叫确认（UE—RNC）
6、Rab建立过程
7、振铃（UE—RNC）
被叫发出振铃音后主叫才能收到振铃消息。
8、Connect（UE—RNC）
9、连接确认（RNC—UE）
10、断开连接，结束呼叫
注意点：
1、IU口command id消息可看到主被叫IMSI消息
2、区分主被叫的一些信令：
