熔接机 一．产品分类 熔接机的主要国产品牌有南京DVP 南京吉隆深圳瑞研（新品牌）中电41所。 日本：日本藤仓（价格较贵）古河（最晚进入中国市场）住友。 韩国：日新（高度集成）。 二．国产熔接机的基本现状和主要机型 1.国产熔接机的基本现状 国产光纤熔接机大家的第一印象就是国产熔接机质量差，熔接机损耗大，小毛病多。目前市场上的国产光纤熔接机与进口品牌相比，的确存在着上面所述的一些差距。但是这些差距又绝不像外界传说的那么厉害，实际上，目前国产熔接机的损耗已经基本达到了绝大多数通信工程的施工建设要求，只是在稳定性上无法达到90%以上的比例。 在产品的质量上，国产品牌普遍给人的感觉是结构比较简单，部件不太精密，跟进口品牌有一定的差距。但具体情况是，光纤熔接机作为一种精密的光电设备，其对核心部件的要求相当的高。世界上除了日本外，很少有国家可以加工生产。中国国产品牌的核心部件也都是从国外进口的。以AV6471为例：其核心部件的80%为进口。 其实，很多人对国产品牌抱有的是一种偏见，目前，中国的大规模主干线的通信建设已经基本结束了，而目前进行的大多是城域网、光纤入户等短距离工程，这样的工程队熔接损耗的要求并不太高，所以国产品牌就显示出了它的优势： 1 价格优势，不到进口品牌的一半。 2 抗干扰优势：即使再恶劣的环境也不会停机，照常工作。速度优势：常听一些人说进口品牌的熔接速度快，恰恰相反，真正熔接速度快的是国产品牌。这是由双方不同的光纤对芯方式决定的。目前，国产品牌已经在国内和国际市场都有了一席之地，特别是国内市场，已经与进口品牌成双雄争霸之势. 南京吉隆目前市场上销量最好。但是质量和性能和我们的产品差不多。由于吉隆的市场反馈比较迅速，机器的更新和换代比较迅速。市场占有率暂时稍高。

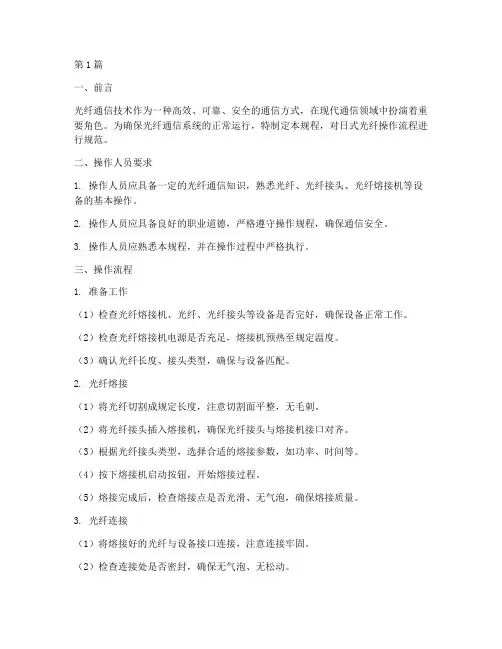

光纤熔接机操作规程 熔接机正式工作前应进行完好性检查。接通电源预热5-10分钟，按说
1、目的： 对施工过程中直接影响工程质量的施工设备进行控制，确保工程达到规定的技术要求。 2、适用范围： 适用本公司工程施工设备的管理。 3、职责： 工程部负责设备包括：施工设备、辅具的管理。 4、工作程序： 4.1 根据工程施工需求而需新配置的设备，经总经理批准后才能采购，综合部必须按规定要求进行采购，工程部组织安装调试，《填写设备验收报告》，合格后建卡、立帐。 4.2 做好设备的登记工作，建立“设备台帐”。 4.2.1 设备要有专人保管和使用，关键设备要有安全操作规程。要不断提高操作人员的操作水平，做到“四懂三会”（懂原理、懂结构、懂用途、懂性能、会操作、会维护、会排除一般障碍）。 4.2.2工程部根据本公司设备使用的规律工程部安排设备的周保和定期保养。定期保养每年一次，《设备年度保养计划》应安排在工程淡季或节假日，并填写《设备/维护保养记录》；设备的周保由操作人员按《设备日常保养记录表》的保养项目进行，使设备处于良好状态，充分发挥设备的施工能力。 4.2.3当发生设备故障时，应保护好现场，由有关责任部门进行事故调查分析，作出处理意见，坚持做到“三不放过”的原则：不查清事故原因不放过；责任者和职工没有受到教育不放过；没有防范和预防措施不放过。对事故的责任者，要分责任大小作出处理，并把处理意见报告工程部，经最高管理者批准后实施。 检修中的设备需挂红色检修牌，并填好《设备/维护保养记录》。 4.2.4设备每正常使用三年应安排大修一次，设备本身配置的监视仪表发现异常或损坏时应及时更换，在设备安排大修时监视仪表应同时送检。4.2.5凡设备的转移、封存或报废需由施工管理部门提出申请、技术部门审核、报最高管理者批准后方可执行。封存和报废的设备要作好标识，在“设备台帐”中注明原因和情况。报废的设备需挂黑色报废牌。
MOXA交换机使用说明 1、IP地址的设置 通过IE工具来Ping 交换机默认的IP(出厂默认)地址，进入交换机配置界面后，直接点击确认后，进入交换机设置界面对话框，IP地址设置请选择\Main Meun\Basic Settings\Network，出现下列对话框 在此对话框下，设置人员在Switch IP Address 和 Switch Subnet Mask 旁的空白处填写预定的IP地址（如：），以及相应的子网掩码地址（如：）；其他的如Auto IP Configuration 设置为Disable方式，不要选择HDCP方式。 2、主站（Master）设置 完成了IP方式的设置后，就需要对交换的通讯协议和交换机进行相应的设置，选择\Main Menu\Communication Redundancy（通讯冗余设置），进入对话框： 在此对话框内，我们需要注意的是Settings标记下方的设置参量，而Current Status 为相应的设置参量后交换机系统检测后的状态指示。
Redundancy Protocol （通讯协议设置）：设置选择为Turbo Ring ，而非是IEEE802协议（快速生成树）方式； 采用Turbo Ring方式的情况下，需要在网络交换机组中设置一个Master（主站），选择主站的方式是将Set as Master前的小方框内给予选中, 只需要选择确定后，点击Activate按钮即可生效。（注意：在多个交换机组成网中只能有1个设置为Master，不可以多选；同时如果不对交换机进行Master设置，系统会自动设置交换机组中的1台为Master）。 Enable Ring Coupling （环间耦合端口定义）在实际的项目运用中不常运用到，在此不给予更多的描述。需要提醒的是工程人员在设置过程中不要将Enable Ring Coupling 前的小方格选中，同时要注意的是对应的Coupling Port和 Coupling Control Port后的端口与前面的Redundant Ports 1st Port和 2nd Port（冗余连接端口定义）设置的端口重复。 3、网络设置参数验证 完成网络参数设置后，对应的Communication Redundancy对话框内都通过Current Status状态给予体现了，包括了网络协议状态、主（Master）/从（Slave）方式；冗余端口的数据监测状态以及环间耦合状态信息。 在多台交换机组环的情况下，工程人员要注意Redundant Ports 1st Port和 2nd Port （冗余端口状态监测状态）的信息： （1）、Forwarding:（推进状态）
浓缩的都是精华---请看韩国一诺IFS-15M光纤熔接机 浓缩的都是精华，虽然不是百分之百的正确，但是，也八九不离十。 韩国一诺光纤熔接机，准确预知市场走向，在4年前推出首款价格低于20000元的进口光纤熔接机大获成功之后，2016年又向市场推出了首款价格低于10000元的进口光纤熔接机型号，IFS-15M，立刻再度引爆市场，引发新一轮一诺光纤熔接机抢购潮。 一诺IFS-15M光纤熔接机，为原来IFS-15一诺FTTH熔接机的升级产品，最新型号的IFS-15M 和原来的IFS-15光纤熔接机比：最大的亮点在于：体积更小，价格更低，性能更好，浓缩出了精华。IFS-15M的体积，是目前所有光纤熔接机型号中最小的，只有：150-130-130（mm），重量轻，携带方便，即使狭窄的空间也可以施工。IFS-15M熔接机采用了带触屏功能的LCD 显示屏，为光纤到户通信施工带来便利；另外光纤切割刀由原来VF-15光纤切割刀改为最新土豪金的V7，新款的V7光纤切割刀更加结实耐用。 IFS-15M光纤熔接机产品特点： 9秒超快熔接，35秒热缩。 显示屏由原来的液晶屏显示改为带触屏功能的LCD显示屏。 光纤切割刀由原来VF-15改为最新土豪金的V7。 独有透明屏幕保护板，安全可靠。 人性化的3D图形界面，使各菜单界面操作更简便、直观。 高度密封的防风设计，在各种恶劣环境下依然可以正常工作。 工作区图形加速处理系统，使画面显示更流畅。 智能放电校准系统，随温湿度气压自动调节电弧放电强度。 采用全球最尖端的光纤识别技术，准确识别各类光纤。 采用USB端口，用户进行系统升级个数据保存操作更加的简便。 完全的环保设计，符合欧盟ROHS环保标准。 易诺FTTH光纤熔接机IFS-15M性能参数： 典型热缩次数为160次（熔接+加热）电池：3800mAh。 电极棒寿命最低放电2500次。 USB端口用来存储升级。 体积155×130×130mm[长×宽×高]。 重量1.8kg（含电池2.1kg）。 适用10mm，20mm，30mm，40mm，60mm，热缩管。
目录 H3C以太网交换机的基本操作........................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 串口操作配置................................................. 错误!未定义书签。 查看配置及日志操作........................................... 错误!未定义书签。 设置密码操作................................................. 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机VLAN配置............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 拓扑............................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机链路聚合配置......................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机STP配置.............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。
Optical Fiber Fusion Splicer RY-F600P光纤熔接机 -------使用手册------
目录 1.概述 (7) 2.产品特性 (7) 3.技术指标 (7) 4.面板、界面说明 (9) 4.1仪表接口 (9) 4.2按键板及按键定义 (10) 4.2.1按键板 (10) 4.2.2按键定义 (10) 4.3常见软件界面说明 (11) 4.3.1主界面 (11) 4.3.2菜单界面 (11) 5.软件操作指南 (12) 5.1开关机 (12) 5.2液晶亮度 (13) 5.3时间设置 (13) 5.4熔接参数文件相关操作 (13) 5.4.1选择 (13) 5.4.2查看、修改 (15) 5.4.3从系统拷贝 (16) 5.4.4恢复系统默认 (16)
5.5.1选择 (17) 5.5.2查看、修改 (18) 5.5.3从系统拷贝 (19) 5.5.4恢复系统默认 (20) 5.6熔接存储结果 (20) 5.6.1进入熔接记录文件列表界面： (20) 5.6.1查看、删除、清空历史熔接记录 (21) 5.7电极放电次数 (22) 5.7.1查看、清空电极放电次数 (22) 6.熔接操作 (23) 6.1套光纤热缩管 (23) 6.2光纤的剥除和清洁 (23) 6.3切割光纤 (24) 6.4放置光纤 (24) 6.5熔接 (25) 6.5.1选择熔接参数文件、加热参数文件 (25) 6.5.2开始熔接 (26) 7.加热操作 (28) 8.放电校正 (29) 9.参数说明 (30) 9.1熔接全局参数说明 (30)
光纤熔接机综述 光纤熔接机，是结合了光学、电子技术和精密机械的高科技仪器设备，将切割好的两端光纤，按标准参数熔合连接，使光在线路正常时传输信号。主要是依靠放出电弧将两头光纤熔化，同时运用准直原理平缓推进，以实现光纤模场的耦合。随着信息技术的发展，光进铜退，光纤到户是必然趋势。光纤高速宽带技术的实施，都离不开光纤熔接机的使用。所以，对光纤熔接机进行全面了解是相关领域人员的必备素质。 1.光纤熔接机的工作原理 其原理是利用光学成像系统提取光纤图像在屏幕实时显示，并通过CPU对光纤图像进行计算分析给出相关数据和提示信息，然后控制光纤对准系统将两段光纤三维对准，再通过放电电极激发出高温电弧熔融光纤以获得低损耗、低反射、高机械强度以及长期稳定可靠的光纤熔接接头，最后给出精确损耗评估。 2.光纤熔接机的功能应用 光纤的接出和接入都必须涉及到光纤的无缝连接，因此，光纤熔接机主要用于光通信中，光缆的施工和维护。具体而言，熔接机主要运用于各大电信运营商，工程公司，企事业单位专网等，也用于生产光纤无源和有源器件和模块等的光纤熔接。 3.光纤熔接机的各大品牌及其特点比较 熔接机的主要国产品牌有：中电41所、南京DVP 、南京吉隆、深圳瑞研（新品牌）；日本品牌有：日本藤仓（价格较贵）、古河（最晚进入中国市场）、住友；韩国品牌有：日新（高度集成）。 3.1国产熔接机的基本现状 目前国产熔接机的损耗已经基本达到了绝大多数通信工程的施工建设要求，只是在稳定性上无法达到90%以上的比例。在产品的质量上，光纤熔接机作为一种精密的光电设备，其对核心部件的要求相当的高。世界上除了日本外，很少有国家可以加工生产。中国国产品牌的核心部件也都是从国外进口的。中国的大规模主干线的通信建设已经基本结束了，而目前进行的大多是城域网、光纤入户等短距离工程，这样的工程队熔接损耗的要求并不太高，所以国产品牌就显示出了它的优势：一是价格优势，不到进口品牌的一半；二是抗干扰优势：即使再恶劣的环境也不会停机，照常工作；三是速度优势：国产品牌的熔接机速度甚至优于进口品牌，这是由双方不同的光纤对芯方式决定的。 国产熔接机的价格低，熔接质量比早几年已有明显改善，这点已得到了市场的认可。特别是中电41所的单芯熔接机AV6471和皮线熔接机AV6471A，性能及稳定性已接近日系熔接机。南京吉隆目前市场上销量最好。但是质量和性能与中电41所的差不多。由于吉隆的市场反馈比较迅速，机器的更新和换代比较迅速，因此市场占有率暂时稍高。总而言之，国产
光纤熔接机的使用 一、电源连接 当使用外部的电源进行直流或者交流供电时，选用交流适配器 (ADC-11)当用电池进行操作的时候，选用可分离的电池(BTR-06S/L。熔接机上的电源插槽，支持两种电源供电方式(ADC-11和BTR-06S/L。装入和取出电源模块1-1装入电源供电单元 把电源供电单元装入供电单元插槽，直到听到喀嚓的响声。取出电源供电单元释放按钮拉出电源供电单元。关闭熔接机。按压熔接机侧面的释放按钮，把供电电源单元从熔接机中取出。
1-2交流操作 把交流供电线插入到交流适配器的交流插槽中。如果提供的交流电压适当，那么适配器上的交流电源指示灯LED亮（绿色）。如果输入的交流电 压为270V或者更高时，交流适配器的保护电路将切断交流输出，同时，交流适配器上的交流报警指示灯LED [HIGH ~ INPUT亮（红色）。 注意：不要盖住交流适配器上的任何一个通风口。在熔接机和墙面之间至少要预留一英寸的间隙来保证空气的流通。 1-3用外部电池的直流操作 打开交流适配器上的直流输入插槽的开关。把直流线（DCC-12或者
DCC-13）插到交流适配器上的直流输入口。当输入的直流电压合适的时候，指示灯LED亮（绿色）。当输入的直流电压为16V或者更高的时候，或者是极性（阳极/负极）错位，交流适配器保护电路关闭直流输出，同时直流报警 灯LED [HIGH ~ INPU亮（红色）。 1-4电池操作 熔接前，请检查并确保电池的剩余电量为20%或者更多，否则，将只能熔接很少数量的光纤。为了防止因为电池的记忆效应而引起的电池的老化，应当每月给电池做至少一次完全的放电。 检查电池剩余电量的两种方法 （1）如果电池已经被插入到熔接机的插槽中，打开电源。那么电源模式会被自动识别为"电池"，并且剩余电量也会被显示在"READY"画面的显示器上。 （2）或者按电池上的电池电量检查按钮，电池的剩余电量会通过指示灯显示出来。
第一章交换机的初始配置 1.1使用CONSOLE口进行交换机的配置 1〃超级终端配置如下： 开始-附件-通讯-超级终端，在COM口属性的窗口中选择还原默认值。 每秒位数（B）：9600 数据位（D）：8 奇偶校验（P）：无 停止位（S）：1 数据流控制（F）：无 2〃配置好超级终端后，回车登陆。H P系列产品默认需要认证，才能进行管理配置，默认的 用户名为空，口令为空。 图： 此时将进入登陆模式，登陆模式的符号是一个大于号“>”，在此模式下可以实现基本的状态查看功能,通过问号“？”可以查看此状态下所有可操作的命令. HP系列产品所有模式下（登陆模式，管理模式和配置模式）均有这种帮助功能，同时 在输入命令时，可以通过
配置模式：以“（con fig）”开头，能够对设备进行配置和管理，同一时刻仅仅允许一个管理人员处在配置模式下。此模式下可以同时具有管理模式和登陆模式的功 能。 从管理模式进入配置模式的命令为：conf igur e,即可进入配置模式。从高级模式退出到低级模式的命令为exi t或disa b le。 3〃基本命令 1、查看操作系统版本及硬件信息 命令：s h o w v er sion 作用：查看当前系统版本和状态信息 ?系统当前版本： test_5304x l#s h o w v ers i on Im age sta mp:/s w/c ode/buil d/al pm o(m35) A ug2200511:27:11 E.10.04 4015 B oot Im age:Pr i m ar y ?系统主机名： ?系统C P U类型： ?系统内存容量： ?系统启动时间： ?系统当前时间： ?系统端口类型： ?系统序列号： ?系统当前能实现的功能: 2.配置主机名： 命令：hostname

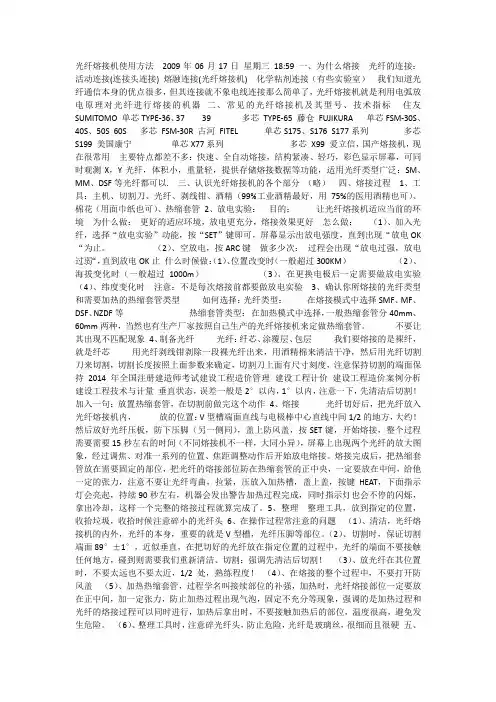

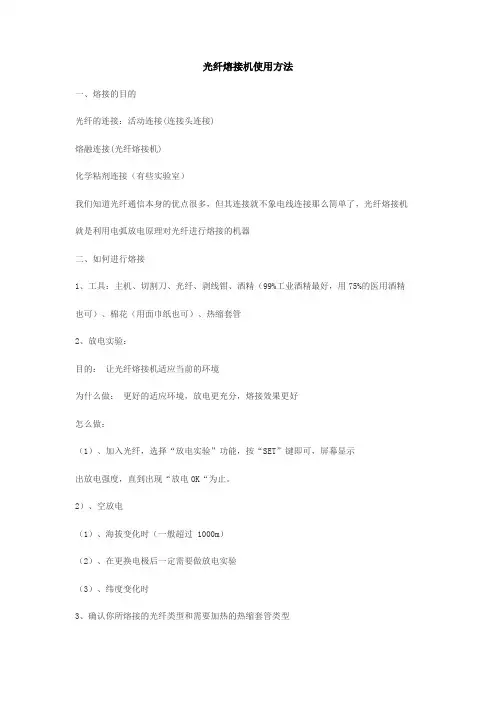

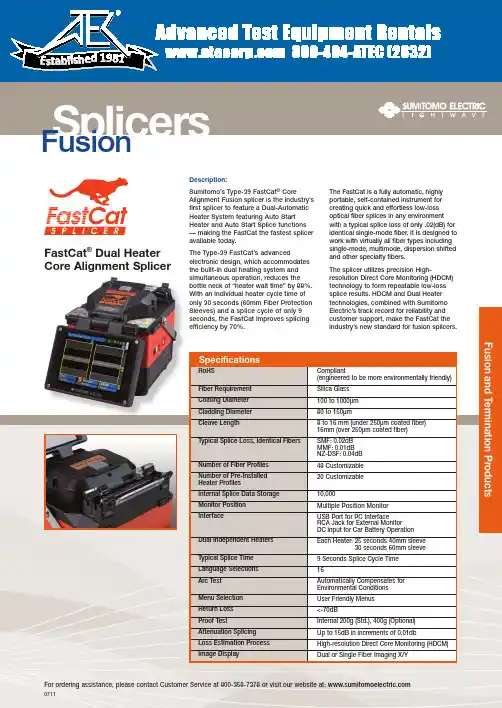

光纤熔接机使用方法 光纤熔接机使用方法和注意事项发布时间:2007-2-12 一、为什么熔接 光纤的连接：活动连接(连接头连接) 熔融连接(光纤熔接机) 化学粘剂连接（有些实验室） 我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器 二、常见的光纤熔接机及其型号、技术指标 住友SUMITOMO 单芯TYPE-36、37 39 多芯TYPE-65 藤仓FUJIKURA 单芯FSM-30S、40S、50S 60S 多芯FSM-30R 古河FITEL 单芯S175、S176 S177系列多芯S199 美国康宁单芯X77系列多芯X99 爱立信，国产熔接机，现在很常用 主要特点都差不多：快速、全自动熔接，结上海闸北保洁公司构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以. 三、认识光纤熔接机的各个部分 （略） 四、熔接过程 1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管 2、放电实验： 目的：让光纤熔接机适应当前的环境 为什么做：更好的适应环境，放电更充分，熔接效果更好 怎么做：（1）、加入光纤，选择“放电实验”功能，按上海闵行保洁公司“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。 （2）、空放电，按ARC键 做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止 什么时候做：（1）、位置改变时（一般超过300KM） （2）、海拔变化时（一般超过1000m） （3）、在更换电极后一定需要做放电实验 （4）、纬度变化时 注意：不是每次熔接前都要做放电实验 3、确认你所熔接的光纤类型和需要加热的热缩套管类型 如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等 热缩套管类型： 在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。 不要让其出现不匹配现象 4、制备光纤 光纤：纤芯、涂覆层、包层
1 住友TYPE-66带状光纤熔接机 日本住友电工最新研制的TYPE-66小型高速多芯光纤熔接机，是一款操作简便、性能优异的仪表，其卓越的多样化功能，为光纤的骨干城域网络的铺设提供 专业的支持。 ? 产品特点： ● 双联独立加热器：首次在业内使用双联加热器，两个独立加热器可同时进行加热保护工作。（已申请专利） ● 自动接续和加热：自动开始功能使TYPE-66成为如今速度最快的熔接机。防风盖关闭后自动开始熔接。光纤放入加热器中后自动开始加热（已申请专利） ● 独立防风盖光纤裸纤夹：裸纤夹可固定在防风盖上或单独工作 ● 全新设计的光纤夹具：简便，易于放置光纤 ● 节能省电：全新的节能设计，每次使用充满电的电池可进行80次接续加热（较原来提高了60%）。大容量电池可进行约160次接接续续加热 ● 更快的熔接加热速度：熔接速度约20秒（12芯带状光纤接续时）单个加热器约75秒（12芯带状纤使用FPS-6热缩管时） ● 使用环保的无污染材料制成：符合RoHS标准
项目TYPE-66M8TYPE-66M12接续损耗SMF：平均：平均：平均：平均 加热时间约45秒(8芯带状纤加热时,2个加热器可同时使用) 接续时间约20秒（8芯带状纤熔接时） 接续次数约80次(BU-66S),约160次(BU-66L)（电池充电1次的标准接续次数）电源输入AC驱动和电池驱动 电池专用锂电池（—15V） DC输入DC12V(PC-V66可选件专用) AC输入输入电压100-240V、50/60Hz 驱动方式DC驱动（电池）、AC驱动（ADC-1240） 显示器英寸彩色显示屏(可切换显示器前后位置) 适用光纤SMF、MMF、DSF、NZ-DSF 光纤外径125μm 切断长10mm 接续芯数1--8芯带状光纤1--12芯带状光纤熔接条件最大60种 加热条件最大20种 熔接损耗推定有 接续数据记忆2000组 张力试验功能张力（200gf） 放电试验功能有 局部照明V型槽局部照明LED灯 DC输出端口DC12V（JR-5/JR-5B专用） USB端口通信接口 2
井下使用光纤熔接机熔接光纤安全技术措施 一、工程例会 时间：2012年5月10日 地点：运转一队会议室 主持人:刘铁仁 参加人员：姚立军、吴东杰、胥长威、鲍永军、杨明涛、韩凤明会议内容： 刘铁仁： 1、必须对所有参与作业人员讲述熔接机说明书内容。 2、每次作业只能由一名人员连续操作。 吴东杰： 1、熔接机不得在井下存放。 2、不得在井下拆卸熔接机。 姚立军： 1、不得使水、杂物进入熔接机。 2、每次作业必须队干部跟班。 二、施工项目：井下使用光纤熔接机熔接光纤 三、施工地点：-120副井绞车道、-410副井绞车道沿线 四、施工组织 1、人员安排： 总负责人：运转一队队长
现场负责人：1人，跟班副队长，不得兼职熔接机操作人、安全监护人、操作助理人。 熔接机操作人、安全监护人、操作助理人：由跟班副队长现场指定，熔接机操作人、安全监护人每次一人，操作助理人数量不限（无需时可不设助理人），不得一人两职、三职。 2、职责： 总负责人：组织完成本次光纤熔接全部工作，对本次光纤熔接全部工作的安全、质量、标准化、三项制度落实等负全责，指定作业的跟班干部。 现场负责人：亲临作业现场，组织完成当班熔接作业及其附属工作，对当班作业的安全、质量、标准化、三项制度落实等负责，入井携带便携式甲烷检测报警仪，负责作业区域内的瓦斯检查。严禁现场负责人指令操作助理人、安全监护人等人员操动熔接机。 熔接机操作人：选定合格的熔接机设置部位，按现场负责人指定时间并征得安全监护人同意后方可预热、操作熔接机。 安全监护人：负责检查熔接机设置位置是否合格，不合格组织处理，合格后方可允许预热、操作熔接机，并对熔接过程及后续工作全面监督，发现问题及时处理。 操作助理人：均只能协助熔接机操作人完成光纤熔接，无操作人指令不得擅自操动熔接机及其附件、配件。 五、安全技术措施
华为交换机配置手册集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
华为交换机配置手册 华为交换机配置手册 实验一使用华为Quidway系列交换机简单组网1.1实验目的 1.掌握华为Quidway系列交换机上的基本配置命令； 2.掌握VLAN的原理和配置； 3.掌握端口聚合（LinkAggregation）的原理和配置； 4.掌握生成树协议（STP）的原理和配置； 5.掌握GVRP协议的原理和配置； 6.掌握三层交换机和访问控制列表（ACL）的原理和配置； 7.掌握如何从PC机或其他交换机远程配置某交换机。 1.2实验环境 QuidwayS3026以太网交换机2台，QuidwayS3526以太网交换机1台， PC机4台，标准网线6根 QuidwayS3026软件版本：V100R002B01D011；Bootrom版本：V1.1 QuidwayS3526软件版本：V100R001B02D006；Bootrom版本：V3.0 1.3实验组网图 在下面的每个练习中给出。 1.4实验步骤 1.4.1VLAN配置 首先依照下面的组网图将各实验设备相连，然后正确的配置各设备的IP地址。有两台QuidwayS3026交换机和四台PC机。每台PC机的IP地址指定如下： 请完成以下步骤： 1、如上图所示，配置四台PC机属于各自的VLAN。 2、将某些端口配置成trunk端口，并允许前面配置的所有VLAN通过。 3、测试同一VLAN中的PC机能否相互Ping通。 配置如下： SwitchA： SwitchA(config)#vlan2//创建VLAN2 SwitchA(config-vlan2)#switchportethernet0/9//将以太口9划入VLAN2 SwitchA(config-vlan2)#vlan3//创建VLAN3 SwitchA(config-vlan3)#switchportethernet0/10//将以太口10划入VLAN3 SwitchA(config-vlan3)#interfaceethernet0/1//进入以太口1的接口配置模式SwitchA(config-if-Ethernet0/1)#switchmodetrunk//将e0/1接口设置为trunk模式SwitchA(config-if-Ethernet0/1)#switchtrunkallowvlanall//配置允许所有的VLAN通过 SwitchB： SwitchB(config)#vlan2 SwitchB(config-vlan2)#switchportethernet0/9 SwitchB(config-vlan2)#vlan3 SwitchB(config-vlan3)#switchportethernet0/10 SwitchB(config-vlan3)#interfaceethernet0/1 SwitchB(config-if-Ethernet0/1)#switchmodetrunk

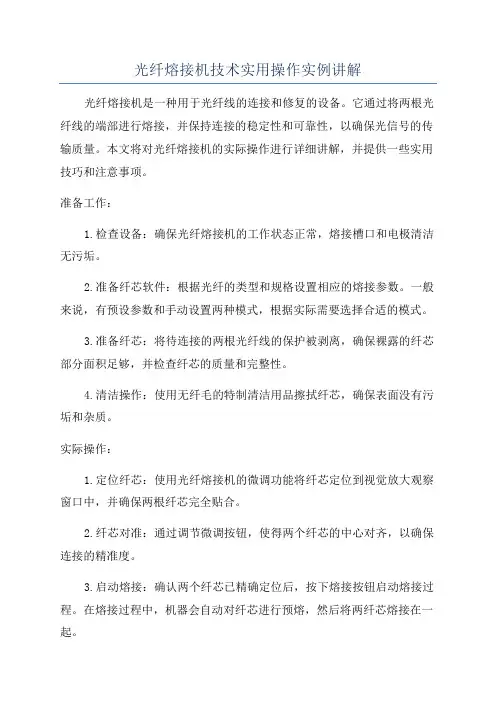

光纤熔接技术的操作与技巧 光纤熔接主要分为四个步骤：剥、切、熔、护。 所谓的剥：是指将光缆中的光纤芯剥离出来，这其中包括了最外层的塑料层，中间的钢丝，内层中的塑料层及光纤表面的颜色油漆层。所谓的切：是指将剥好准备熔接的光纤的端面用“切割机”切齐。所谓的熔：是指将两根光纤在“熔接机”中熔接到一起。所谓的护：是指将已经熔接好的光纤接头部份用“热缩管”保护起来。 下面将详细介绍各个步骤地操作。 一、端面的制备。 光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。 1.1 光纤涂面层的剥除 熟练掌握平、稳、快三字剥纤法。“平”，即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。“稳”，即剥纤钳要握得稳。“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。 1.2 裸纤的清洁 观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。 1.3 裸纤的切割切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，严格、科学的操作规范是保证。 （1）切刀的选择切刀有手动和电动两种。前者操作简单，性能可靠，随操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之，初学者或在野外较寒冷条件下作业时，直用电动切刀。 （2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然、平稳，勿重、勿急，避免断纤、斜角、毛刺、裂痕等不良端面的产生。另外，学会“弹钢琴”，合理分配和使用自己的右手手指，使之与切刀的具体部件相对应、协调，提高切割速度和质量。 （3）谨防端面污染热缩套管应在剥覆前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在空气中。移动时要轻拿轻放，防止与其它物件擦碰。在接续中，应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。 二、光纤熔接。 光纤熔接是接续工作的中心环节，因此高性能熔接机和熔接过程中科学操作十分必要。 2.1 熔接机的选择 熔接机的选择应根据光缆工程要求配备蓄电池容量和精密度合适的熔接设备。 2.2 熔接机参数设定 熔接程序熔接前根据光纤的材料和类型，设置好最佳预熔主熔电流和时间及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等，随时观察熔
目录 H3C以太网交换机的基本操作 (2) 1.1 知识准备 (2) 1.2 操作目的 (2) 1.3 网络拓扑 (2) 1.4 配置步骤 (2) 1.4.1 串口操作配置 (2) 1.4.2 查看配置及日志操作 (5) 1.4.3 设置密码操作 (5) 1.5 验证方法 (6) H3C以太网交换机VLAN配置 (6) 1.6 知识准备 (6) 1.7 操作目的 (6) 1.8 操作内容 (6) 1.9 设备准备 (6) 1.10 拓扑 (6) 1.11 配置步骤 (7) 1.12 验证方法 (7) H3C以太网交换机链路聚合配置 (7) 1.13 知识准备 (7) 1.14 操作目的 (7) 1.15 操作内容 (7) 1.16 设备准备 (7) 1.17 网络拓扑 (7) 1.18 配置步骤 (8) 1.19 验证方法 (9) H3C以太网交换机STP配置 (9) 1.20 知识准备 (9) 1.21 操作目的 (9) 1.22 操作内容 (9) 1.23 设备准备 (9) 1.24 网络拓扑 (10) 1.25 配置步骤 (10) 1.26 验证方法 (11)
H3C以太网交换机VRRP配置 (11) 1.27 知识准备 (11) 1.28 操作目的 (11) 1.29 操作内容 (11) 1.30 设备准备 (11) 1.31 网络拓扑 (12) 1.32 配置步骤 (12) 1.33 验证方法 (14) H3C以太网交换机镜像配置 (14) 1.34 知识准备 (14) 1.35 操作目的 (14) 1.36 操作内容 (14) 1.37 设备准备 (14) 1.38 网络拓扑 (14) 1.39 配置步骤 (15) 1.40 验证方法 (15) H3C以太网交换机路由配置 (16) 1.41 知识准备 (16) 1.42 操作目的 (16) 1.43 操作内容 (16) 1.44 设备准备 (16) 1.45 网络拓扑 (16) 1.46 配置步骤 (16) 1.47 验证方法 (17) H3C以太网交换机ACL配置 (17) 1.48 知识准备 (17) 1.49 操作目的 (18) 1.50 操作内容 (18) 1.51 网路拓扑 (18) 1.52 配置步骤 (18) 1.53 验证方法 (18) 实验一H3C以太网交换机的基本操作 备注：H3C以太网交换机采用统一软件平台VRP，交换机命令完全相同。

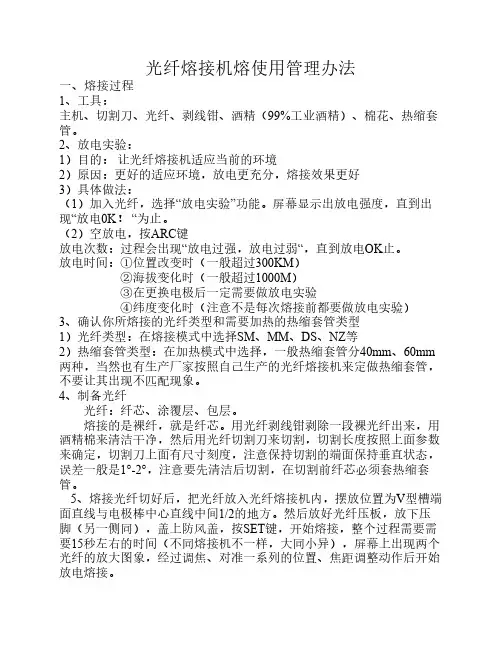

光纤熔接机熔接过程以及日常注意事项 2009-11-25 22:16来源: 作者：网友评论0 条浏览次数37 一、熔接过程 1、工具： 主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管 2、放电实验： 目的：让光纤熔接机适应当前的环境 为什么做：更好的适应环境，放电更充分，熔接效果更好 怎么做：（1）、加入光纤，选择“放电实验”功能。屏幕显示出放电强度，直到出现“放电OK“为止。 （2）、空放电，按ARC键 做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止 什么时候做：（1）、位置改变时（一般超过300KM） （2）、海拔变化时（一般超过1000m） （3）、在更换电极后一定需要做放电实验 （4）、纬度变化时 注意：不是每次熔接前都要做放电实验 3、确认你所熔接的光纤类型和需要加热的热缩套管类型 如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等 热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。 不要让其出现不匹配现象 4、制备光纤 光纤：纤芯、涂覆层、包层 我们要熔接的是裸纤，就是纤芯 用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是2°以内，1°以内，注意一下，先清洁后切割！ 加入一句：放置热缩套管，在切割前做完这个动作 5、熔接 光纤切好后，把光纤放入光纤熔接机内， 放的位置：V型槽端面直线与电极棒中心直线中间1/2的地方！ 然后放好光纤压板，防下压脚（另一侧同），盖上防风盖，按SET键，开始熔接，整个过程需要需要15秒左右的时间（不同熔接机不一样，大同小异），屏幕上出现两个光纤的放大图象，经过调焦、对准一系列的位置、焦距调整动作后开始放电熔接。 熔接完成后，把热缩套管放在需要固定的部位，把光纤的熔接部位防在热缩套管的正中央，一定要放在中间，给他一定的张力，注意不要让光纤弯曲，拉紧，压放入加热槽，盖上盖，按键HEAT，下面指示灯会亮起，持续90秒左右，机器会发出警告加热过程完成，同时指示灯也会不停的闪烁，拿出冷却，这样一个完整的熔接过程就算完成了。 6、整理 整理工具，放到指定的位置，收拾垃圾，收拾时候注意碎小的光纤头
